2022 TOYOTA COROLLA Návod na použití (in Czech)

415
7
7-2. Údržba
Údržba a péče
Plánovaná údržba by se měla pro-
vádět v určených intervalech podle
plánu údržby.
Podrobnosti o plánu údržby si přečtěte
v "Servisní knížce T oyota" nebo "Záruč-
ní knížce Toyota".
A co údržba svépomocí?
Mnoho úkonů údržby můžete snadno
provést sami, pokud máte alespoň malé
technické schopnosti a základní auto-
mobilové nářadí.
Vezměte však v úvahu, že některé údrž-
bové činnosti vyžadují speciální nářadí
a znalosti. Tyto činnosti provedou nejlé-
pe kvalifikovaní technic i. I přesto, že jste
zkušený mechanik, doporučujeme, aby
opravy a údržba byly provedeny kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem. K terýkoliv autorizo-
vaný prodejce nebo servis Toyota
provede záznam o údržbě, což může
být důležité v přípa dě uplatňování záru-
ky. Pokud dáte při servisu a údržbě
vašeho vozidla přednost jinému kvalifi-
kovanému a vybavenému odborníkovi,
než autorizovanému servisu Toyota, do-
poručujeme, abyste si vyžádali záznam
o provedení údržby.
■Potřebuje vaše vozidlo opravu?
Povšimněte si všech změn ve výkonu,
zvuku a vzhledu, které naznačují, že je
potřeba vozidlo opravit. Důležitými pří- znaky jsou:
●Vynechávání, zadrhávání nebo zvo-nění motoru
●Znatelná ztráta výkonu
●Zvláštní zvuky motoru
●Únik kapaliny zpod vozidla (Avšak od-
kapávání vody ze systému klimatiza-
ce je po jeho použití normální.)
●Změna zvuku výfuku (To může signali-
zovat nebezpečný únik kysličníku uhelnatého. Jeďte s otevřenými okny
a nechte okamžitě zkontrolovat výfu-
kový systém.)
●Podhuštěné pneumatiky, nadměrné
hvízdání při zatáčení, nerovnoměrné opotřebení pneumatik
●Při přímé jízdě na rovné vozovce vozi-dlo táhne ke straně
●Zvláštní zvuky při pérování
●Snížená účinnost brzd, příliš měkký
brzdový nebo spojkový pedál (vozidla s manuální převodovkou), pedál má
chod až k podlaze, vozidlo při brzdění
táhne ke straně
●Teplota chladicí kapaliny motoru je ne-
ustále vyšší než normální ( S.87, 91)
Pokud zjistíte nějak ý z uvedených pří- znaků, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu. Vaše
vozidlo může potřebovat seřízení nebo
opravu.
Plánovaná údržba
Údržba svépomocí

4167-3. Údržba svépomocí
7-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav akumu-
látoru
(S.425)
•Teplá voda
•Jedlá soda
• Mazací tuk
• Běžný klíč (na šrouby
pólových svorek)
Hladina chla-
dicí kapaliny
motoru
(S.424)
• "Toyota Super Long
Life Coolant" nebo po-
dobná vysoce kvalitní
bezsilikátová, bezami-
nová, bezdusitanová
a bezboritanová chla-
dicí kapalina na bázi
etylénglykolu s techno-
logií trvanlivých hybrid-
ních organických
kyselin
"Toyota Super Long
Life Coolant" je směsí
50 % chladicí kapaliny
a 50 % deionizované
vody.
• Trychtýř (pouze pro
doplňování chladicí
kapaliny)
Hladina
motorového
oleje
(S.422)
• "Toyota Genuine
Motor Oil" nebo ekvi-
valentní
• Hadr nebo papírová
utěrka
• Trychtýř (používaný
pouze pro doplňování
motorového oleje)
Pojistky
(S.451)• Pojistka stejné proudo-
vé hodnoty jako je ori-
ginální
Žárovky
(S.454)
• Žárovka se stejným
číslem a proudovou
hodnotou jako je origi-
nální
• Plochý šroubovák
•Klíč
Chladič
a kondenzá-
tor (S.425)

Tlak huštění
pneumatik
(S.442)• Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina
ostřikovačů
(S.427)
• Voda nebo nemrznou-
cí kapalina do ostřiko-
vačů (pro použití
v zimě)
• Trychtýř (používaný
pouze pro doplnění
vody nebo kapaliny
ostřikovačů)
PomůckyDíly a nářadí

417
7
7-3. Údržba svépomocí
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho
mechanismů a kapalin, které se mo-
hou náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím.
Abyste zabránili smrtelnému nebo
vážnému zranění, dodržujte následu- jící pokyny.
■Když pracujete v motorovém pro-
storu
●Nedávejte ruce, oděv a nářadí do
blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jíz-
dě nedotkli motoru, chladiče, výfu- kového potrubí atd., protože mohou
být horké. Olej a ostatní kapaliny
mohou být také horké.
●V motorovém prostoru nenechávej-
te žádné hořlavé předměty, jako jsou papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným
ohněm k palivu nebo k akumuláto-
ru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumul átorem buďte ob- zvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová ka-
palina může ublížit vašim rukám
nebo očím a poškodit lakované po- vrchy. Dostane-li se kapalina na
ruce nebo do očí, ihned opláchněte
zasažené místo čistou vodou. Jestliže potíže přetrvávají, poraďte
se s lékařem.
■Když pracujete v blízkosti elek- trického ventilátoru chlazení
nebo mřížky chladiče
Ujistěte se, že je spínač motoru vy- pnutý.
Pokud je spínač motoru v ZAPNUTO,
elektrický ventilátor chlazení se může automaticky rozběhnout, je-li zapnutá
klimatizace a/nebo je vysoká teplota
chladicí kapaliny. ( S.425)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za- bránili vniknutí odlétávajícího nebo
padajícího materiálu, vystříknutí ka-
paliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu- chu
Jízda s vyjmutým filtrem čističe vzdu-
chu může způsobit nadměrné opotře- bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové ka- paliny mírně klesne , když se opotře-
bují brzdové destičky, nebo když
hladina kapaliny v nádržce je vysoká. Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

4187-3. Údržba svépomocí
1Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Zatáhněte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta.
Jestliže není kapota řádně zamknuta,
může se během jízdy otevřít a způso- bit nehodu s následkem smrti nebo
vážných zranění.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že t yč podpírá kapotu bezpečně tak, aby nespadla na vaši
hlavu nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že js te podpěrnou tyč vrá-
tili před zavřením kapoty do její pří-
chytky. Zavírání k apoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

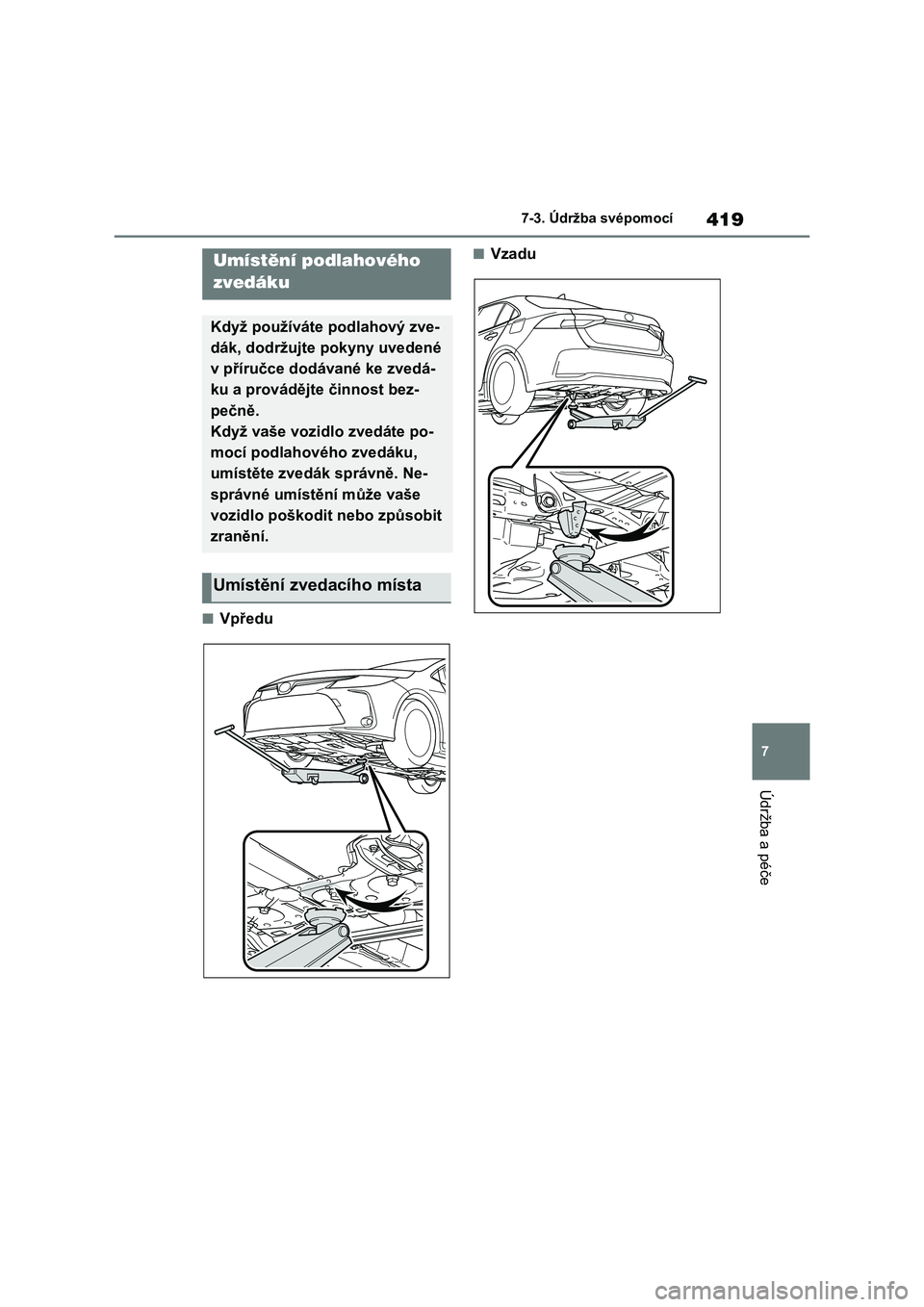

419
7
7-3. Údržba svépomocí
Údržba a péče
■Vpředu
■VzaduUmístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvedené
v příručce dodávané ke zvedá-
ku a provádějte činnost bez-
pečně.
Když vaše vozidl o zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně. Ne-
správné umístění může vaše
vozidlo poškodit nebo způsobit
zranění.
Umístění zvedacího místa

4207-3. Údržba svépomocí
Motor 1ZR-FAE
Nádržka kapaliny ostřikovačů ( S.427)
Nádržka chladicí k apaliny motoru (S.424)
Pojistkové skříňky ( S.451)
Měrka hladiny motorového oleje ( S.422)
Uzávěr plnicího hrdla motorového oleje ( S.422)
Akumulátor ( S.425)
Chladič ( S.425)
Kondenzátor ( S.425)
Elektrický ventilátor chlazení
Motorový prostor
Součásti

421
7
7-3. Údržba svépomocí
Údržba a péče
Motor M15A-FKS
Nádržka kapaliny ostřikovačů ( S.427)
Nádržka chladicí k apaliny motoru (S.424)
Pojistkové skříňky ( S.451)
Uzávěr plnicího hrdla motorového oleje ( S.422)
Měrka hladiny motorového oleje ( S.422)
Akumulátor ( S.425)
Chladič ( S.425)
Kondenzátor ( S.425)
Elektrický ventilátor chlazení

4227-3. Údržba svépomocí
Když je motor ohřátý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a jeho vypnutí vyčkejte více než
5 minut, až olej steče zpět na
dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Motor 1ZR-FAE
Motor M15A-FKS
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.523
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
Kontrola a doplnění motoro-
vého oleje
