2022 TOYOTA COROLLA ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

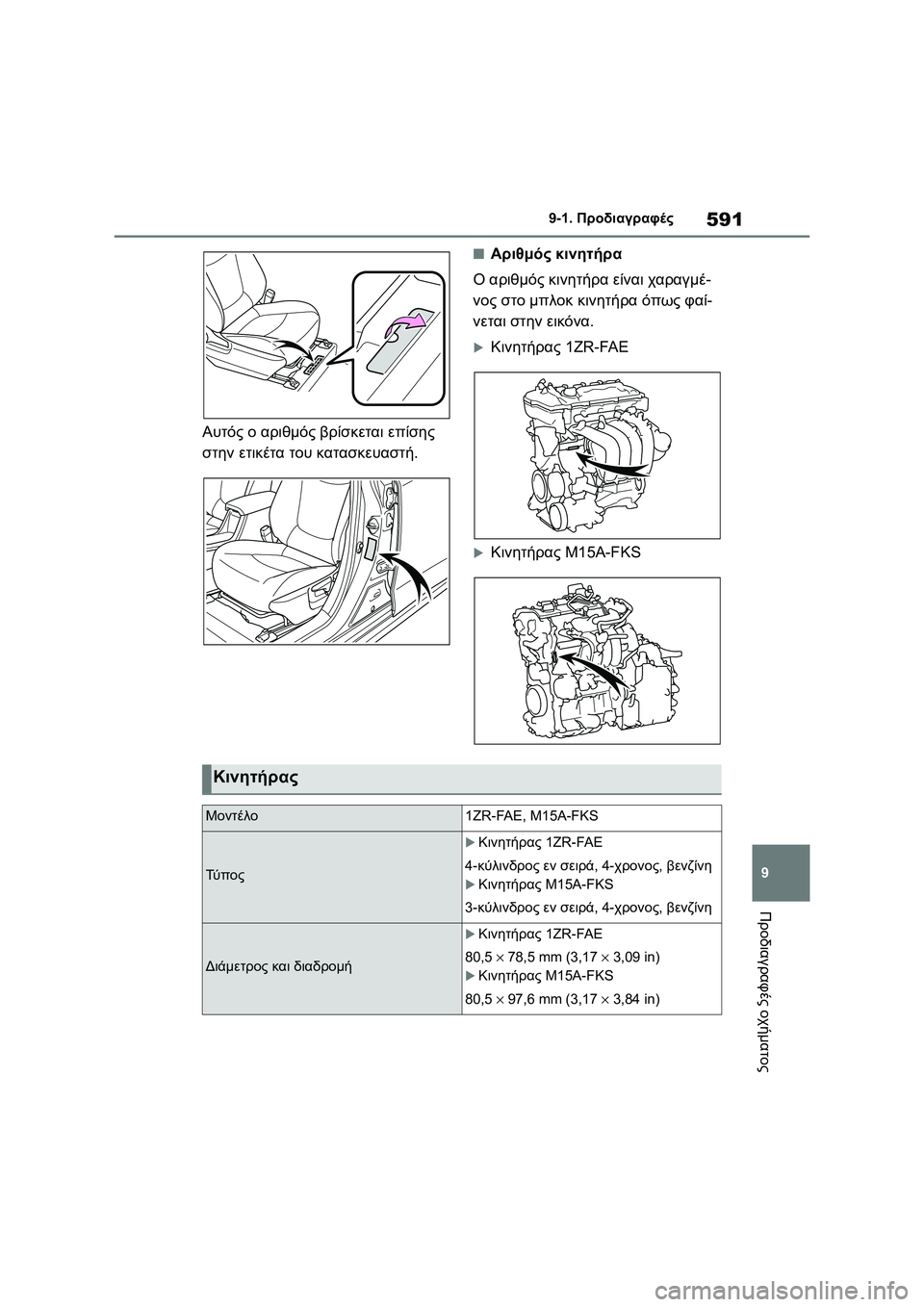

591
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
Αυτός ο αριθμός βρίσκεται επίσης
στην ετικέτα του κατασκευαστή.
■Αριθμός κινητήρα
Ο αριθμός κινητήρα είναι χαραγμέ-
νος στο μπλοκ κινητήρα όπως φαί-
νεται στην εικόνα.
Κινητήρας 1ZR-FAE
Κινητήρας M15A-FKS
Κινητήρας
Μοντέλο1ZR-FAE, M15A-FKS
Τύ π ο ς
Κινητήρας 1ZR-FAE
4-κύλινδρος εν σειρά, 4-χρονος, βενζίνη
Κινητήρας M15A-FKS
3-κύλινδρος εν σειρά, 4-χρονος, βενζίνη
Διάμετρος και διαδρομή
Κινητήρας 1ZR-FAE
80,5 × 78,5 mm (3,17 × 3,09 in)
Κινητήρας M15A-FKS
80,5 × 97,6 mm (3,17 × 3,84 in)

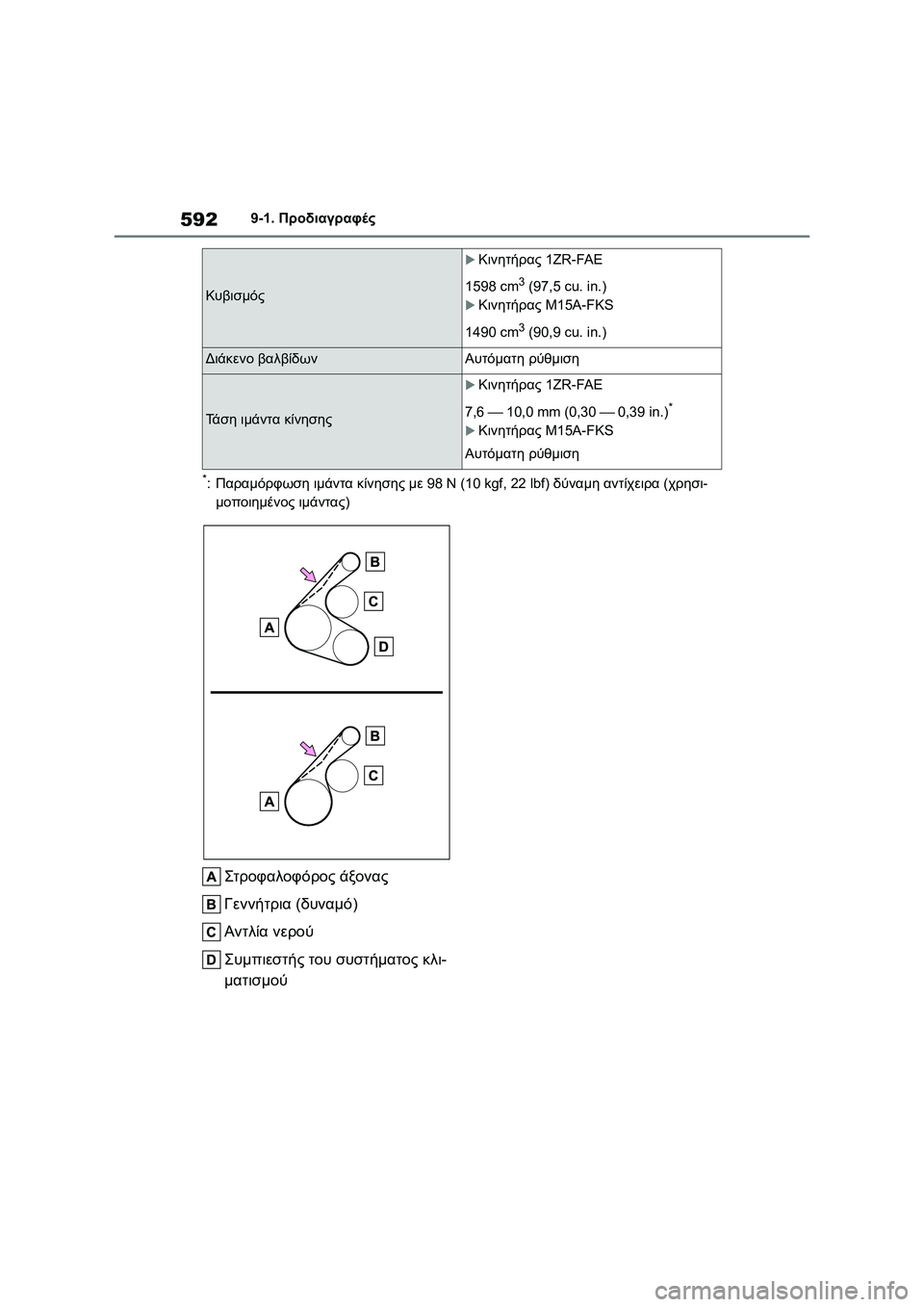

5929-1. Προδιαγραφές
*:Παραμόρφωση ιμάντα κίνησης με 98 N (10 kgf, 22 lbf) δύναμη αντίχειρα (χρησι-
μοποιημένος ιμάντας)
Στροφαλοφόρος άξονας
Γεννήτρια (δυναμό)
Αντλία νερού
Συμπιεστής του συστήματος κλι-
ματισμού
Κυβισμός
Κινητήρας 1ZR-FAE
1598 cm
3 (97,5 cu. in.)
Κινητήρας M15A-FKS
1490 cm
3 (90,9 cu. in.)
Διάκενο βαλβίδωνΑυτόματη ρύθμιση
Τά σ η ιμάντα κίνησης
Κινητήρας 1ZR-FAE
7,6 ⎯ 10,0 mm (0,30 ⎯ 0,39 in.)
*
Κινητήρας M15A-FKS
Αυτόματη ρύθμιση

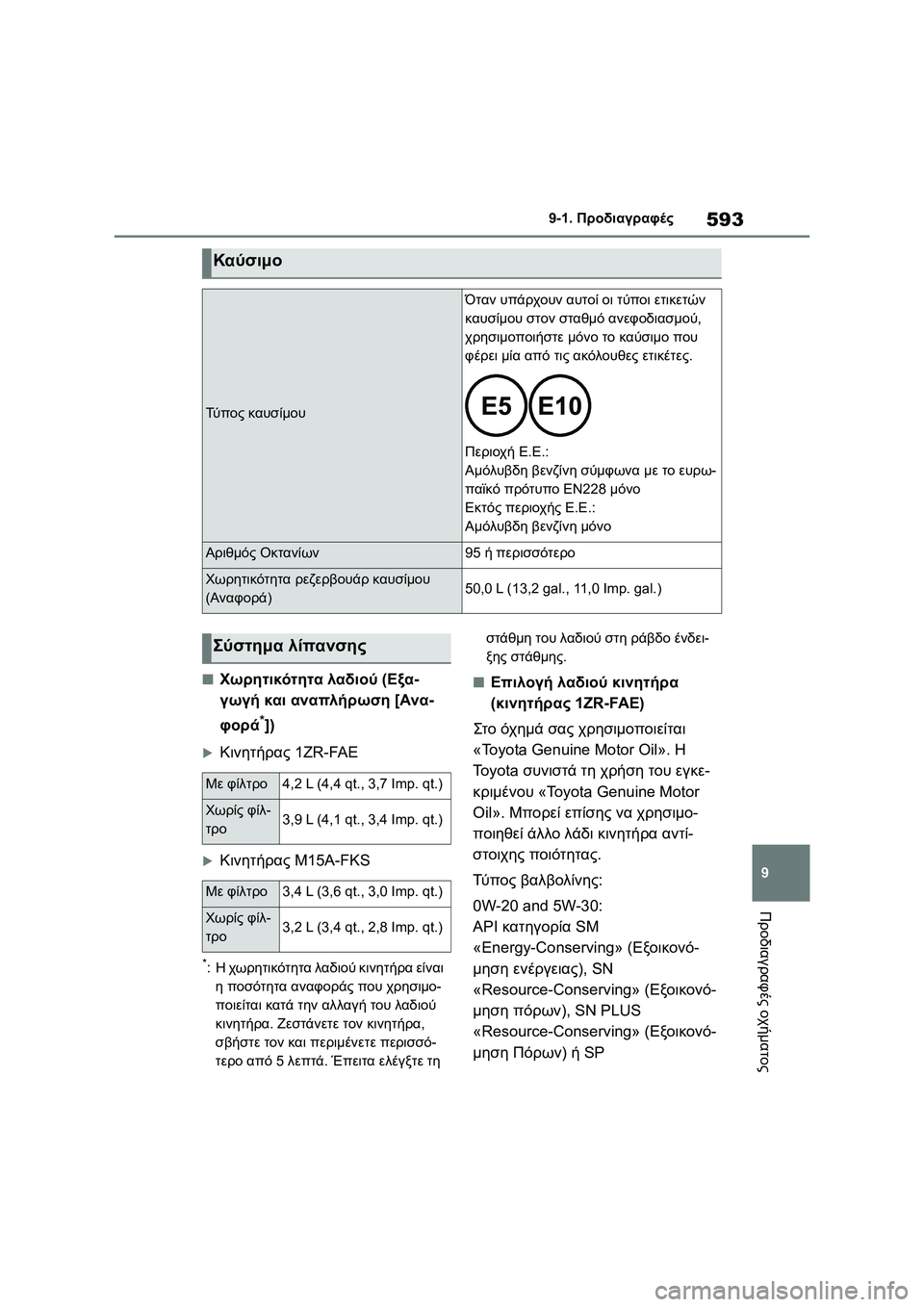

593
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
■Χωρητικότητα λαδιού (Εξα-
γωγή και αναπλήρωση [Ανα-
φορά
*])
Κινητήρας 1ZR-FAE
Κινητήρας M15A-FKS
*:Η χωρητικότητα λαδιού κινητήρα είναι
η ποσότητα αναφοράς που χρησιμο-
ποιείται κατά την αλλαγή του λαδιού
κινητήρα. Ζεστάνετε τον κινητήρα,
σβήστε τον και περιμένετε περισσό-
τερο από 5 λεπτά. Έπειτα ελέγξτε τη στάθμη του λαδιού στη ράβδο ένδει-
ξης στάθμης.
■Επιλογή λαδιού κινητήρα
(κινητήρας 1ZR-FAE)
Στο όχημά σας χρησιμοποιείται
«Toyota Genuine Motor Oil». Η
Toyota συνιστά τη χρήση του εγκε-
κριμένου «Toyota Genuine Motor
Oil». Μπορεί επίσης να χρησιμο-
ποιηθεί άλλο λάδι κινητήρα αντί-
στοιχης ποιότητας.
Τύ π ο ς βαλβολίνης:
0W-20 and 5W-30:
API κατηγορία SM
«Energy-Conserving» (Εξοικονό-
μηση ενέργειας), SN
«Resource-Conserving» (Εξοικονό-
μηση πόρων), SN PLUS
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή SP
Καύσιμο
Τύ π ο ς καυσίμου
Όταν υπάρχουν αυτοί οι τύποι ετικετών
καυσίμου στον σταθμό ανεφοδιασμού,
χρησιμοποιήστε μόνο το καύσιμο που
φέρει μία από τις ακόλουθες ετικέτες.
Περιοχή Ε.Ε.:
Αμόλυβδη βενζίνη σύμφωνα με το ευρω-
παϊκό πρότυπο EN228 μόνο
Εκτός περιοχής Ε.Ε.:
Αμόλυβδη βενζίνη μόνο
Αριθμός Οκτανίων95 ή περισσότερο
Χωρητικότητα ρεζερβουάρ καυσίμου
(Αναφορά)50,0 L (13,2 gal., 11,0 Imp. gal.)
Σύστημα λίπανσης
Με φίλτρο4,2 L (4,4 qt., 3,7 Imp. qt.)
Χωρίς φίλ-
τρο3,9 L (4,1 qt., 3,4 Imp. qt.)
Με φίλτρο3,4 L (3,6 qt., 3,0 Imp. qt.)
Χωρίς φίλ-
τρο3,2 L (3,4 qt., 2,8 Imp. qt.)

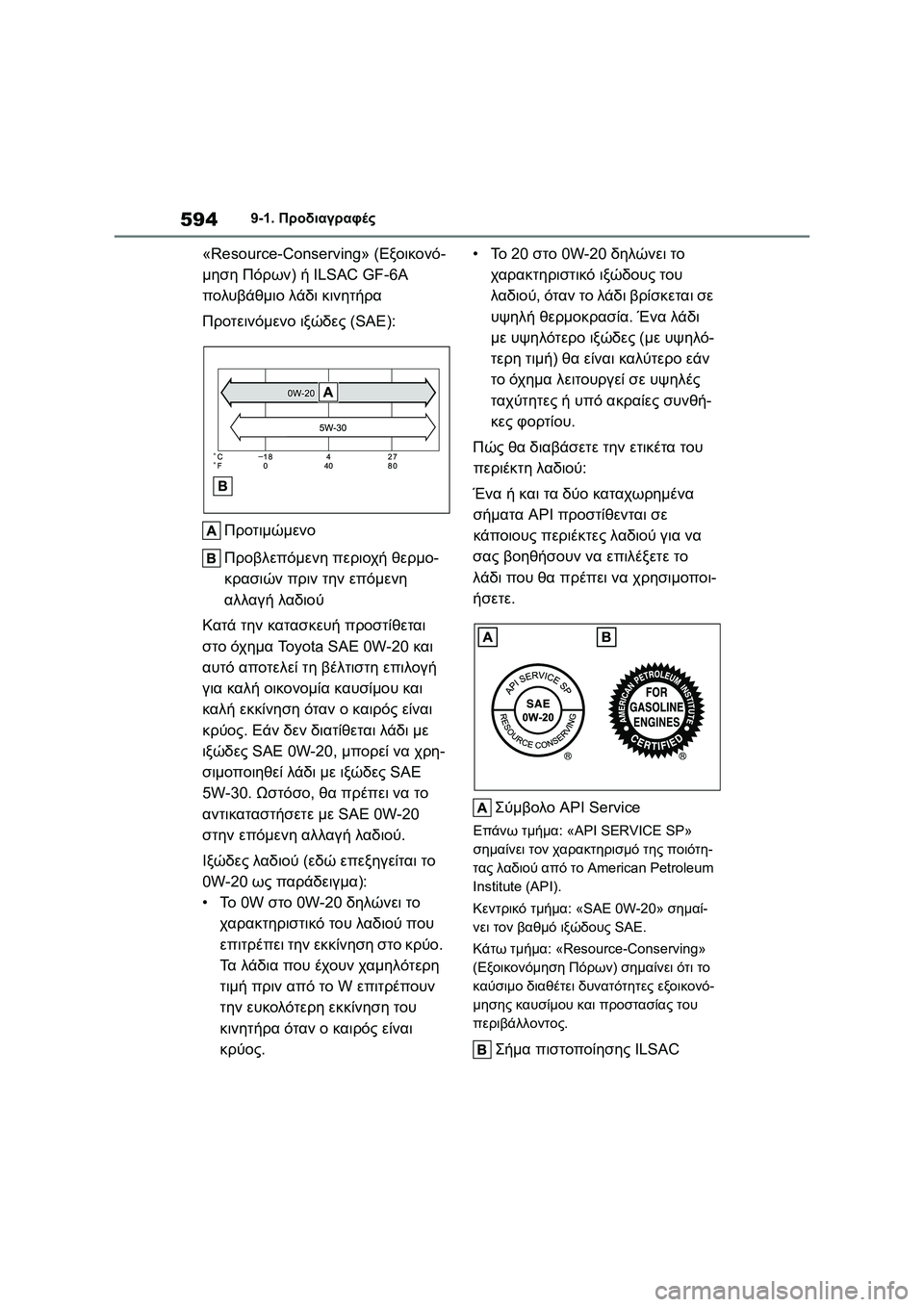

5949-1. Προδιαγραφές
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή ILSAC GF-6A
πολυβάθμιο λάδι κινητήρα
Προτεινόμενο ιξώδες (SAE):
Προτιμώμενο
Προβλεπόμενη περιοχή θερμο-
κρασιών πριν την επόμενη
αλλαγή λαδιού
Κατά την κατασκευή προστίθεται
στο όχημα Toyota SAE 0W-20 και
αυτό αποτελεί τη βέλτιστη επιλογή
για καλή οικονομία καυσίμου και
καλή εκκίνηση όταν ο καιρός είναι
κρύος. Εάν δεν διατίθεται λάδι με
ιξώδες SAE 0W-20, μπορεί να χρη
-
σιμοποιηθεί λάδι με ιξώδες SAE
5W-30. Ωστόσο, θα πρέπει να το
αντικαταστήσετε με SAE 0W-20
στην επόμενη αλλαγή λαδιού.
Ιξώδες λαδιού (εδώ επεξηγείται το
0W-20 ως παράδειγμα):
•Το 0W στο 0W-20 δηλώνει το
χαρακτηριστικό του λαδιού που
επιτρέπει την εκκίνηση στο κρύο.
Τα λάδια που έχουν χαμηλότερη
τιμή πριν από το W επιτρέπουν
την ευκολότερη εκκίνηση του

κινητήρα όταν ο καιρός είναι
κρύος.•Το 20 στο 0W-20 δηλώνει το
χαρακτηριστικό ιξώδους του
λαδιού, όταν το λάδι βρίσκεται σε
υψηλή θερμοκρασία. Ένα λάδι
με υψηλότερο ιξώδες (με υψηλό-
τερη τιμή) θα είναι καλύτερο εάν
το όχημα λειτουργεί σε υψηλές
ταχύτητες ή υπό ακραίες συνθή-
κες φορτίου.
Πώς θα διαβάσετε την
ετικέτα του
περιέκτη λαδιού:
Ένα ή και τα δύο καταχωρημένα
σήματα API προστίθενται σε
κάποιους περιέκτες λαδιού για να
σας βοηθήσουν να επιλέξετε το
λάδι που θα πρέπει να χρησιμοποι-
ήσετε.
Σύμβολο API Service
Επάνω τμήμα: «API SERVICE SP»
σημαίνει τον χαρακτηρισμό της ποιότη-
τας λαδιού από το American Petroleum
Institute (API).
Κεντρικό τμήμα: «SAE 0W-20» σημαί-
νει τον βαθμό ιξώδους SAE.
Κάτω τμήμα: «Resource-Conserving»
(Εξοικονόμηση Πόρων) σημαίνει ότι το
καύσιμο διαθέτει δυνατότητες εξοικονό-
μησης καυσίμου και προστασίας του
περιβάλλοντος.
Σήμα πιστοποίησης ILSAC

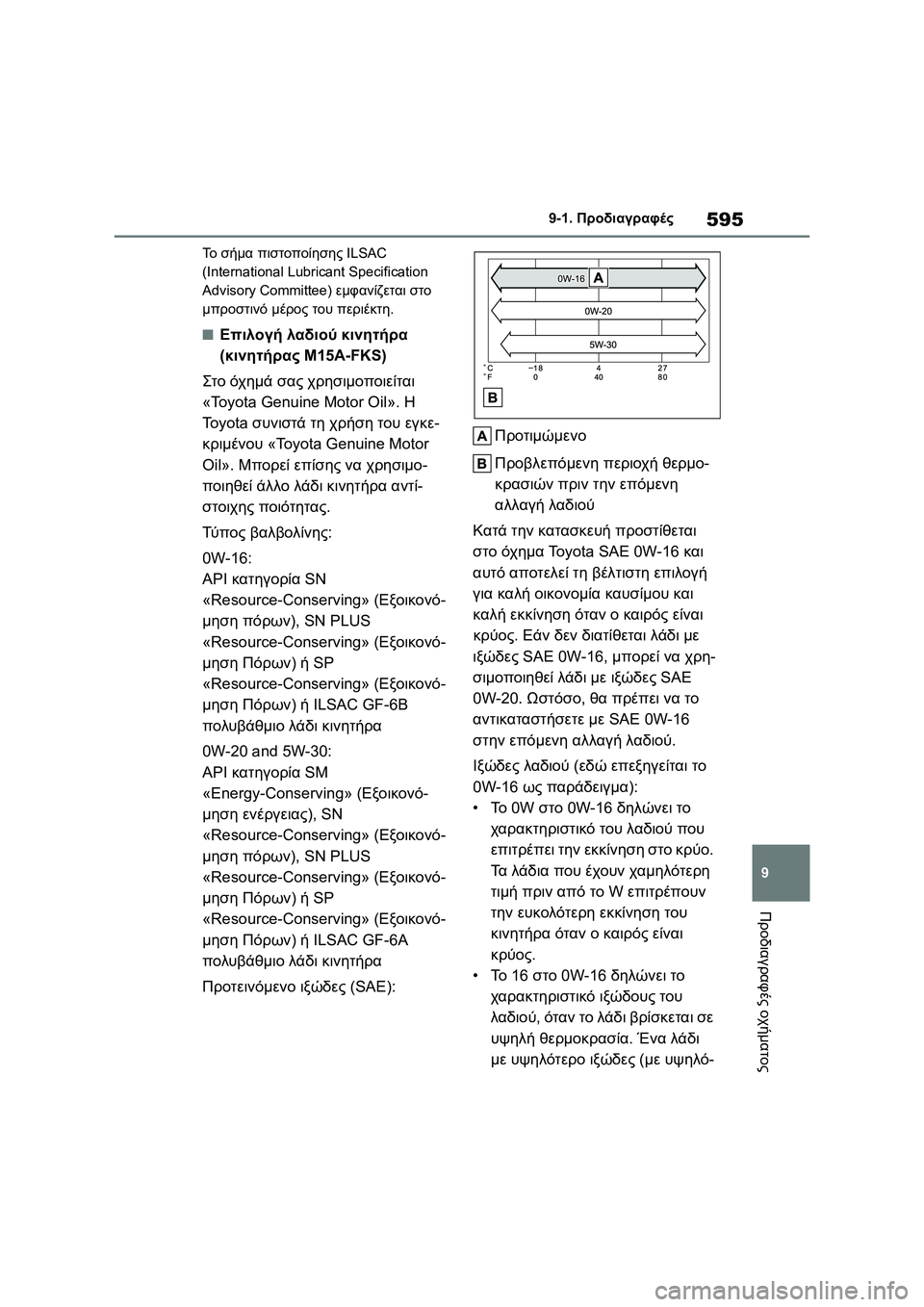

595
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
Το σήμα πιστοποίησης ILSAC
(International Lubricant Specification
Advisory Committee) εμφανίζεται στο
μπροστινό μέρος του περιέκτη.
■Επιλογή λαδιού κινητήρα
(κινητήρας M15A-FKS)
Στο όχημά σας χρησιμοποιείται
«Toyota Genuine Motor Oil». Η
To y o t a συνιστά τη χρήση του εγκε-
κριμένου «Toyota Genuine Motor
Oil». Μπορεί επίσης να χρησιμο-
ποιηθεί άλλο λάδι κινητήρα αντί-
στοιχης ποιότητας.
Τύ π ο ς βαλβολίνης:
0W-16:
API κατηγορία SN
«Resource-Conserving» (Εξοικονό-
μηση πόρων), SN PLUS
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή SP
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή ILSAC GF-6B
πολυβάθμιο λάδι κινητήρα
0W-20 and 5W-30:
API κατηγορία SM
«Energy-Conserving» (Εξοικονό-
μηση ενέργειας), SN
«Resource-Conserving» (Εξοικονό-
μηση πόρων), SN PLUS
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή SP
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή ILSAC GF-6A
πολυβάθμιο λάδι κινητήρα
Προτεινόμενο ιξώδες (SAE):Προτιμώμενο
Προβλεπόμενη περιοχή θερμο-
κρασιών πριν την επόμενη
αλλαγή λαδιού
Κατά την κατασκευή προστίθεται
στο όχημα Toyota SAE 0W-16 και
αυτό αποτελεί τη βέλτιστη επιλογή
για καλή οικονομία καυσίμου και
καλή εκκίνηση όταν ο καιρός είναι

κρύος. Εάν δεν διατίθεται λάδι με
ιξώδες SAE 0W-16, μπορεί να χρη-
σιμοποιηθεί λάδι με ιξώδες SAE
0W-20. Ωστόσο, θα πρέπει να το
αντικαταστήσετε με SAE 0W-16
στην επόμενη αλλαγή λαδιού.
Ιξώδες λαδιού (εδώ επεξηγείται το
0W-16 ως παράδειγμα):
•Το 0W στο 0W-16 δηλώνει το
χαρακτηριστικό του λαδιού που
επιτρέπει την εκκίνηση στο κρύο.
Τα λάδια που έχουν
χαμηλότερη
τιμή πριν από το W επιτρέπουν
την ευκολότερη εκκίνηση του
κινητήρα όταν ο καιρός είναι
κρύος.
•Το 16 στο 0W-16 δηλώνει το
χαρακτηριστικό ιξώδους του
λαδιού, όταν το λάδι βρίσκεται σε
υψηλή θερμοκρασία. Ένα λάδι
με υψηλότερο ιξώδες (με υψηλό-

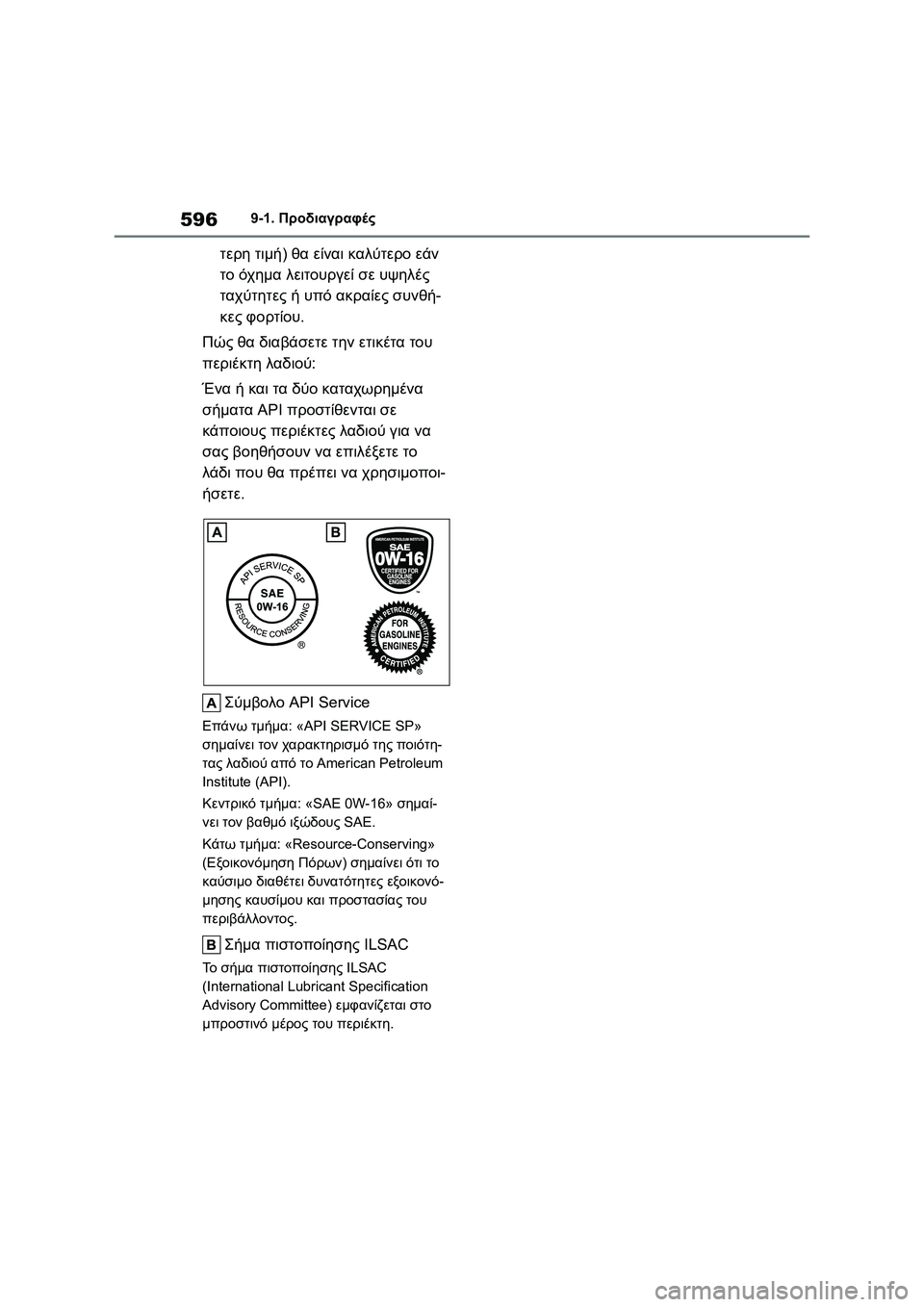

5969-1. Προδιαγραφές
τερη τιμή) θα είναι καλύτερο εάν
το όχημα λειτουργεί σε υψηλές
ταχύτητες ή υπό ακραίες συνθή-
κες φορτίου.
Πώς θα διαβάσετε την ετικέτα του
περιέκτη λαδιού:
Ένα ή και τα δύο καταχωρημένα
σήματα API προστίθενται σε
κάποιους περιέκτες λαδιού για να
σας βοηθήσουν να επιλέξετε το
λάδι που θα πρέπει να χρησιμοποι
-
ήσετε.
Σύμβολο API Service
Επάνω τμήμα: «API SERVICE SP»
σημαίνει τον χαρακτηρισμό της ποιότη-
τας λαδιού από το American Petroleum
Institute (API).
Κεντρικό τμήμα: «SAE 0W-16» σημαί-
νει τον βαθμό ιξώδους SAE.
Κάτω τμήμα: «Resource-Conserving»
(Εξοικονόμηση Πόρων) σημαίνει ότι το
καύσιμο διαθέτει δυνατότητες εξοικονό-
μησης καυσίμου και προστασίας του
περιβάλλοντος.
Σήμα πιστοποίησης ILSAC
Το σήμα πιστοποίησης ILSAC
(International Lubricant Specification
Advisory Committee) εμφανίζεται στο
μπροστινό μέρος του περιέκτη.

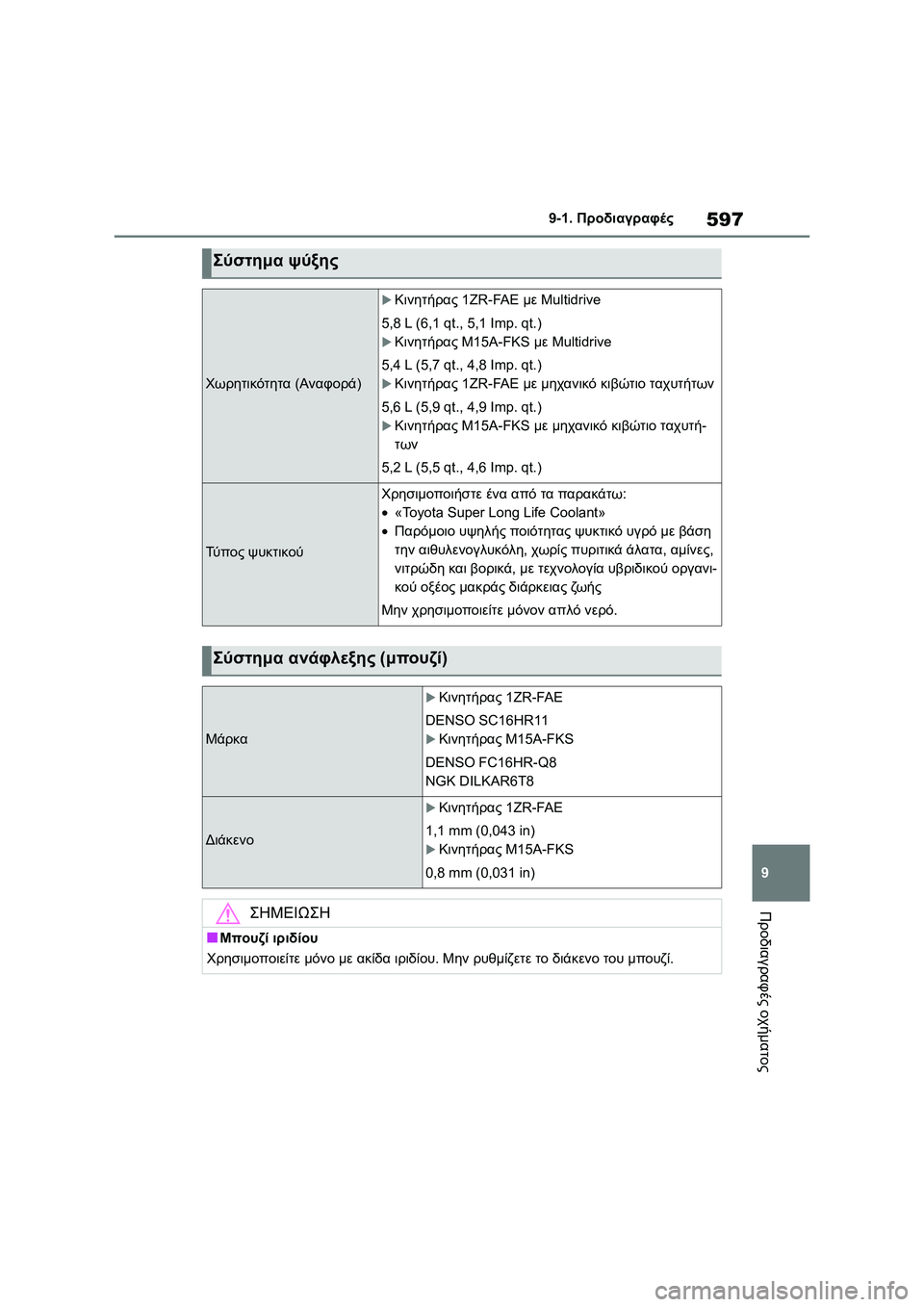

597
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
Σύστημα ψύξης
Χωρητικότητα (Αναφορά)
Κινητήρας 1ZR-FAE με Multidrive
5,8 L (6,1 qt., 5,1 Imp. qt.)
Κινητήρας M15A-FKS με Multidrive
5,4 L (5,7 qt., 4,8 Imp. qt.)
Κινητήρας 1ZR-FAE με μηχανικό κιβώτιο ταχυτήτων
5,6 L (5,9 qt., 4,9 Imp. qt.)
Κινητήρας M15A-FKS με μηχανικό κιβώτιο ταχυτή-
των
5,2 L (5,5 qt., 4,6 Imp. qt.)
Τύ π ο ς ψυκτικού
Χρησιμοποιήστε ένα από τα παρακάτω:
•«Toyota Super Long Life Coolant»
•Παρόμοιο υψηλής ποιότητας ψυκτικό υγρό με βάση
την αιθυλενογλυκόλη, χωρίς πυριτικά άλατα, αμίνες,
νιτρώδη και βορικά, με τεχνολογία υβριδικού οργανι-
κού οξέος μακράς διάρκειας ζω ή ς
Μην χρησιμοποιείτε μόνον απλό νερό.
Σύστημα ανάφλεξης (μπουζί)
Μάρκα
Κινητήρας 1ZR-FAE
DENSO SC16HR11
Κινητήρας M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Διάκενο
Κινητήρας 1ZR-FAE
1,1 mm (0,043 in)
Κινητήρας M15A-FKS
0,8 mm (0,031 in)
ΣΗΜΕΙΩΣΗ
■Μπουζί ιριδίου
Χρησιμοποιείτε μόνο με ακίδα ιριδίου. Μην ρυθμίζετε το διάκενο του μπουζί.

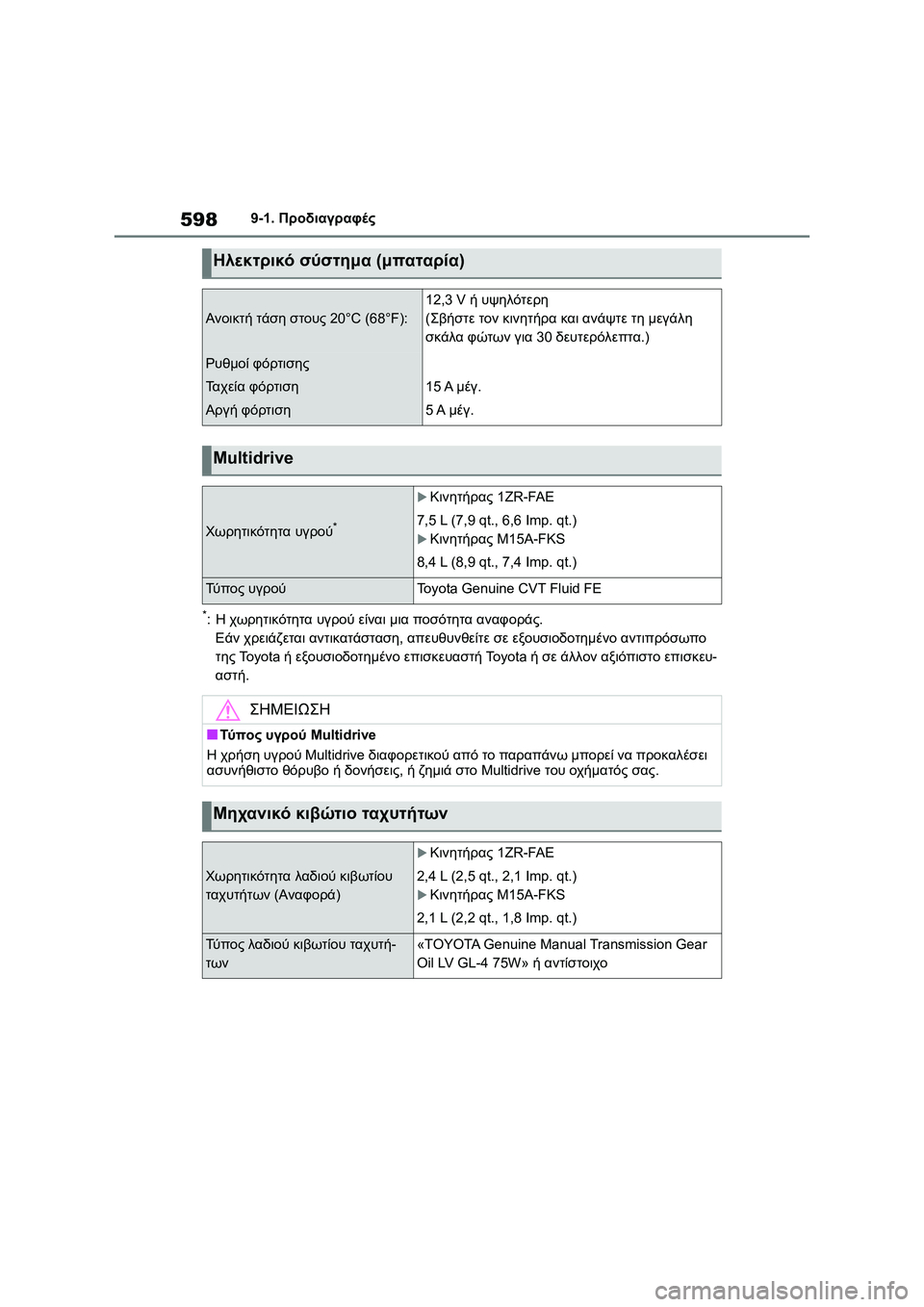

5989-1. Προδιαγραφές
*:Η χωρητικότητα υγρού είναι μια ποσότητα αναφοράς.
Εάν χρειάζεται αντικατάσταση, απευθυνθείτε σε εξουσιοδοτημένο αντιπρόσωπο
της Toyota ή εξουσιοδοτημένο επισκευαστή Toyota ή σε άλλον αξιόπιστο επισκευ-
αστή.
Ηλεκτρικό σύστημα (μπαταρία)
Ανοικτή τάση στους 20°C (68°F):
12,3 V ή υψηλότερη
(Σβήστε τον κινητήρα και ανάψτε τη μεγάλη
σκάλα φώτων για 30 δευτερόλεπτα.)
Ρυθμοί φόρτισης
Τα χ ε ί α φόρτιση
Αργή φόρτιση
15 A μέγ.
5 A μέγ.
Multidrive
Χωρητικότητα υγρού*
Κινητήρας 1ZR-FAE
7,5 L (7,9 qt., 6,6 Imp. qt.)
Κινητήρας M15A-FKS
8,4 L (8,9 qt., 7,4 Imp. qt.)
Τύ π ο ς υγρούToyota Genuine CVT Fluid FE
ΣΗΜΕΙΩΣΗ
■Τύ πο ς υγρού Multidrive
Η χρήση υγρού Multidrive διαφορετικού από το παραπάνω μπορεί να προκαλέσει
ασυνήθιστο θόρυβο ή δονήσεις, ή ζημιά στο Multidrive του οχήματός σας.
Μηχανικό κιβώτιο ταχυτήτων
Χωρητικότητα λαδιού κιβωτίου
ταχυτήτων (Αναφορά)
Κινητήρας 1ZR-FAE
2,4 L (2,5 qt., 2,1 Imp. qt.)
Κινητήρας M15A-FKS
2,1 L (2,2 qt., 1,8 Imp. qt.)
Τύ π ο ς λαδιού κιβωτίου ταχυτή-
των«TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W» ή αντίστοιχο
