2021 TOYOTA SUPRA Manuale duso (in Italian)

297
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)guire il viaggio. A tale scopo, nello
pneumatico viene pompato un sigillante
liquido che, asciugandosi, chiude
dall'interno il danno.
• Osservare le indicazioni per
l'impiego del Mobility System pre-
senti sul compressore e sul conteni-
tore del sigillante.
• L'impiego del Mobility System può
rivelarsi inefficace con un danno
superiore a ca. 4 mm.
• Se non è possibile utilizzare lo pneu-
matico, mettersi in contatto con un
rivenditore Toyota o officina Toyota
autorizzati o con un'officina specia-
lizzata.
• Lasciare nello pneumatico i corpi
estranei penetrati. Rimuovere i corpi
estranei solo se sporgono visibil-
mente dallo pneumatico.
• Staccare l'etichetta adesiva per il
limite di velocità dal contenitore del
sigillante e incollarla sul volante.
• L'utilizzo di sigillante può danneg-
giare il sistema elettronico di con-
trollo pressione pneumatici TPM. In
questo caso far sostituire i compo-
nenti elettronici appena possibile.
• È possibile usare il compressore per
controllare la pressione dello pneu-
matico.
Il Mobility System si trova nel portaoggetti a
destra nel bagagliaio.
• Contenitore del sigillante, freccia 1.
• Tubo di riempimento, freccia 2.
Controllare la data di scadenza sul con-
tenitore del sigillante.
Aspetti generali
Panoramica
Sistemazione
Contenitore del sigillante
Supra_OM_Italian_OM99X81L_1_2011.book 297 ページ ２０２０年８月２８日　金曜日　午後２時４９分

2985-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)1Sblocco del contenitore del sigil-
lante
2Alloggiamento contenitore del sigil-
lante
3Indicatore della pressione degli
pneumatici
4Tasto riduzione pressione pneuma-
tici
5Tasto di accensione/spegnimento
6Compressore
7Spina/cavo per la presa
8Accoppiatore flessibile
• Parcheggiare la vettura quanto più
lontano possibile dal traffico e su un
fondo saldo.
• Attivare i lampeggiatori di emer-
genza.
• Bloccare la vettura con il freno di sta-
zionamento per impedire che si
muova.
• Far scattare il bloccasterzo con le
ruote nella posizione rettilinea.
• Far scendere le persone a bordo e
portarle al di fuori della zona perico-
losa, ad esempio dietro i guardrail.
• Posizionare il triangolo di emer-
genza a una distanza adeguata.1Agitare il contenitore del sigillante.
2Estrarre completamente il tubo di
riempimento dal coperchio del con-
Compressore
Misure di sicurezzaAggiunta del sigillante
Note di sicurezza
AVVISO
Con il tubo di scarico ostruito oppure
un'aerazione insufficiente è possibile che
gas di scarico dannosi per la salute pene-
trino nella vettura. I gas di scarico conten-
gono sostanze inquinanti incolori e inodori.
Negli ambienti chiusi si possono accumu-
lare i gas di scarico della vettura. Sussiste
il rischio di conseguenze letali. Mantenere
libero il tubo di scarico e garantire un'aera-
zione sufficiente.
NOTA
In caso di funzionamento prolungato il
compressore può surriscaldarsi. Sussiste
il pericolo di danni materiali. Non far fun-
zionare il compressore per più di 10
minuti.
Riempimento
Supra_OM_Italian_OM99X81L_1_2011.book 298 ページ ２０２０年８月２８日　金曜日　午後２時４９分

299
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)tenitore del sigillante. Non piegare il
tubo flessibile.
3Inserire verticalmente il contenitore
del sigillante nella sede sulla sca-
tola del compressore fino a quando
non si innesta in maniera udibile.
4Avvitare il tubo di riempimento del
contenitore del sigillante alla valvola
dello pneumatico della ruota difet-
tosa.5Con il compressore disattivato,
inserire la spina nella presa nell'abi-
tacolo della vettura.
6Con lo stato di operatività attivato o
a motore acceso, attivare il com-
pressore.
Far funzionare il compressore per circa
10 minuti per aggiungere il sigillante e
raggiungere una pressione dello pneu-
matico di ca. 2,0 bar.
Durante l'aggiunta del sigillante, la
pressione di gonfiaggio dello pneuma-
tico può raggiungere ca. 5 bar. Non
disattivare il compressore in questa
fase.
1Disattivare il compressore.
Controllo pressione pneuma-
tici e regolazione
Ve r i f i c a
Supra_OM_Italian_OM99X81L_1_2011.book 299 ページ ２０２０年８月２８日　金曜日　午後２時４９分

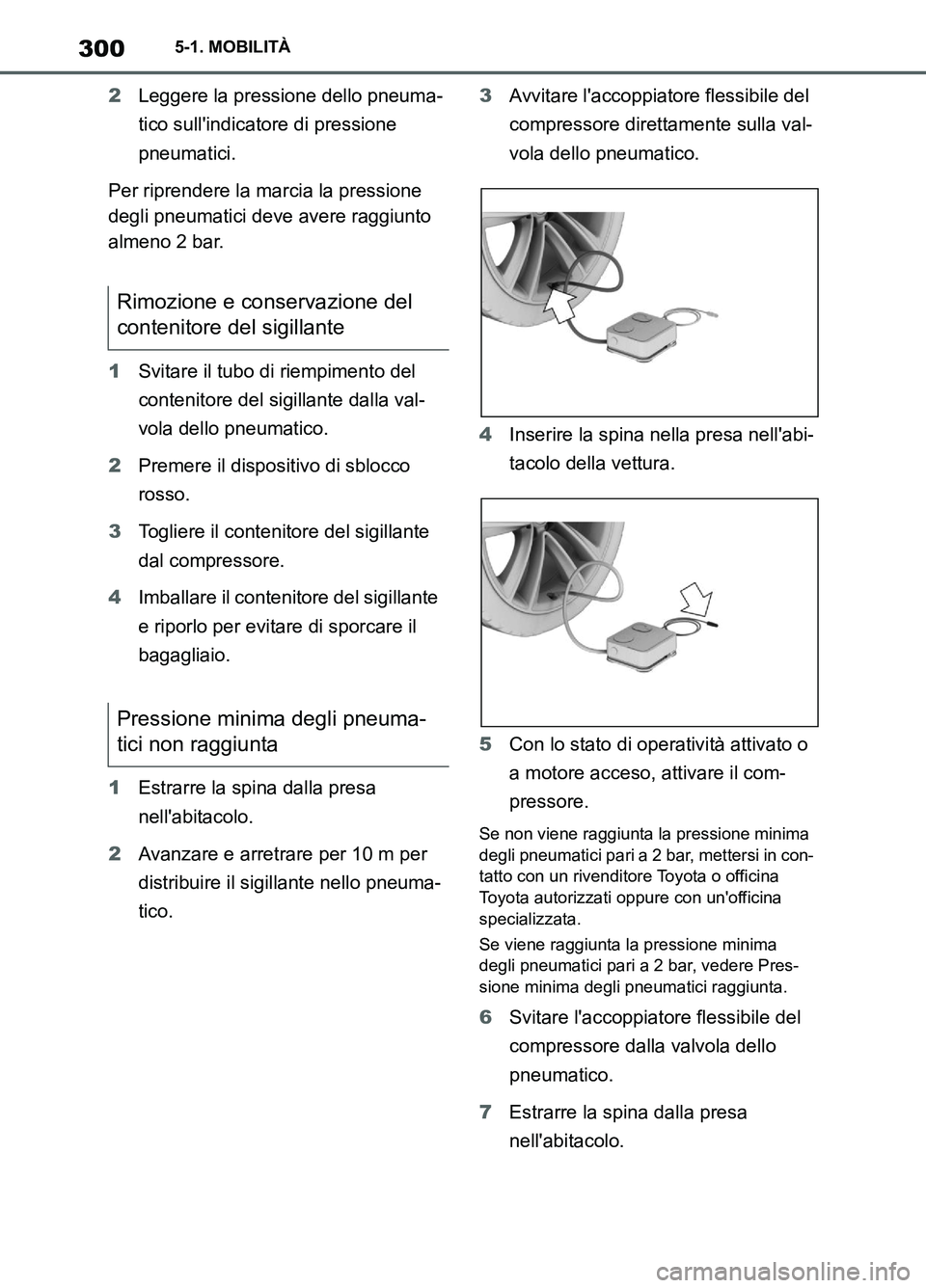

3005-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)2Leggere la pressione dello pneuma-
tico sull'indicatore di pressione
pneumatici.
Per riprendere la marcia la pressione
degli pneumatici deve avere raggiunto
almeno 2 bar.
1Svitare il tubo di riempimento del
contenitore del sigillante dalla val-
vola dello pneumatico.
2Premere il dispositivo di sblocco
rosso.
3Togliere il contenitore del sigillante
dal compressore.
4Imballare il contenitore del sigillante
e riporlo per evitare di sporcare il
bagagliaio.
1Estrarre la spina dalla presa
nell'abitacolo.
2Avanzare e arretrare per 10 m per
distribuire il sigillante nello pneuma-
tico.3Avvitare l'accoppiatore flessibile del
compressore direttamente sulla val-
vola dello pneumatico.
4Inserire la spina nella presa nell'abi-
tacolo della vettura.
5Con lo stato di operatività attivato o
a motore acceso, attivare il com-
pressore.
Se non viene raggiunta la pressione minima
degli pneumatici pari a 2 bar, mettersi in con-
tatto con un rivenditore Toyota o officina
Toyota autorizzati oppure con un'officina
specializzata.
Se viene raggiunta la pressione minima
degli pneumatici pari a 2 bar, vedere Pres-
sione minima degli pneumatici raggiunta.
6Svitare l'accoppiatore flessibile del
compressore dalla valvola dello
pneumatico.
7Estrarre la spina dalla presa
nell'abitacolo.
Rimozione e conservazione del
contenitore del sigillante
Pressione minima degli pneuma-
tici non raggiunta
Supra_OM_Italian_OM99X81L_1_2011.book 300 ページ ２０２０年８月２８日　金曜日　午後２時４９分

301
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)8Riporre il Mobility System nella vet-
tura.
1Svitare l'accoppiatore flessibile del
compressore dalla valvola dello
pneumatico.
2Estrarre la spina dalla presa
nell'abitacolo.
3Riporre il Mobility System nella vet-
tura.
4Percorrere subito circa 10 km affin-
ché il sigillante si distribuisca in
modo uniforme nello pneumatico.
Non superare gli 80 km/h di velocità.
Se possibile, non scendere sotto i 20 km/h.
1Fermarsi in un'area idonea.
2Avvitare l'accoppiatore flessibile del
compressore direttamente sulla val-
vola dello pneumatico.3Inserire la spina nella presa nell'abi-
tacolo della vettura.
4Correggere la pressione degli pneu-
matici portandola ad almeno 2,0
bar.
• Per aumentare la pressione degli
pneumatici: con lo stato di operati-
vità attivato o a motore acceso, atti-
vare il compressore.
• Per ridurre la pressione: premere il
tasto sul compressore.
5Svitare l'accoppiatore flessibile del
compressore dalla valvola dello
pneumatico.
6Estrarre la spina dalla presa
nell'abitacolo.
7Riporre il Mobility System nella vet-
tura.
Non superare la velocità massima con-
sentita di 80 km/h.
Eseguire il reset del controllo pressione
pneumatici (TPM), vedere pagina 302.
Non appena possibile far sostituire lo
pneumatico difettoso e il contenitore del
sigillante del Mobility System.
Pressione minima degli pneuma-
tici raggiunta
Regolazione
Proseguimento del viaggio
Supra_OM_Italian_OM99X81L_1_2011.book 301 ページ ２０２０年８月２８日　金曜日　午後２時４９分

3025-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)Non si possono montare le catene da
neve. Utilizzare invece gli pneumatici
da neve.
Il sistema controlla la pressione dei
quattro pneumatici montati. Il sistema
avvisa quando si verifica un abbassa-
mento della pressione in uno o più
pneumatici.
Alcuni sensori nelle valvole degli pneu-
matici misurano la pressione e la tem-
peratura degli pneumatici.
Il sistema riconosce automaticamente
gli pneumatici montati. Il sistema visua-
lizza sul Control Display le pressioni di
riferimento predefinite e le confronta
con le pressioni attuali.
In caso di pneumatici non citati nelle
indicazioni relative alla pressione degli
pneumatici nella vettura, vedere pagina
290, ad esempio pneumatici con omo-
logazione speciale, è necessario inter-
venire attivamente sul sistema con un reset. In questo modo la pressione
attuale degli pneumatici viene acqui-
sita come pressione di riferimento.
Durante l'utilizzo del sistema osservare
anche le ulteriori informazioni e avver-
tenze riportate nel capitolo Pressione
degli pneumatici, vedere pagina 290.
Il sistema deve soddisfare i seguenti
requisiti, altrimenti non è possibile
garantire una segnalazione affidabile di
una perdita di pressione di uno pneu-
matico:
• Dopo ogni sostituzione di uno pneu-
matico o di una ruota, gli pneumatici
montati vengono riconosciuti dal
sistema, le relative informazioni ven-
gono aggiornate e, dopo una marcia
di breve durata, visualizzate sul Con-
trol Display.
Se gli pneumatici non vengono riconosciuti
automaticamente dal sistema, inserire nelle
Catene da neve
Selezione delle catene da
neve
NOTA
■Guida con catene da neve
Non montare le catene da neve. Le catene
da neve possono danneggiare la carrozze-
ria della vettura e le sospensioni e pregiu-
dicare le caratteristiche di guida.
Controllo pressione pneuma-
tici (TPM)
Principio di funzionamento
Aspetti generali
Nota di sicurezza
AVVISO
Le indicazioni relative alla pressione di
riferimento visualizzate non sostituiscono i
dati sui valori di pressione che si trovano
nella vettura. Se nelle impostazioni degli
pneumatici sono state inserite indicazioni
errate, anche le pressioni di riferimento
saranno errate. Non sarà quindi possibile
garantire l'affidabilità di una segnalazione
di perdita di pressione di uno pneumatico.
Sussiste il pericolo di lesioni e il pericolo di
danni materiali. Accertarsi del corretto
inserimento delle misure degli pneumatici
montati e che coincidano con le specifiche
presenti sugli pneumatici e con le indica-
zioni relative alla pressione degli pneuma-
tici.
Requisiti per il funziona-
mento
Supra_OM_Italian_OM99X81L_1_2011.book 302 ページ ２０２０年８月２８日　金曜日　午後２時４９分

303
5 5-1. MOBILITÀ
MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)
impostazioni le specifiche relative agli pneu-
matici montati.
• RDC si attiva soltanto dopo qualche
minuto di viaggio:
• In seguito alla sostituzione di uno pneu-
matico o di una ruota.
• Dopo un reset, in caso di pneumatici con
omologazione speciale.
• Dopo la modifica delle impostazioni degli
pneumatici.
• In caso di pneumatici con omologa-
zione speciale:
• Dopo un cambio di pneumatico o di ruota,
eseguire un reset con la pressione cor-
retta dello pneumatico.
• Dopo una regolazione della pressione
degli pneumatici su un nuovo valore, ese-
guire un reset.
• Ruote con sistema elettronico di
controllo pressione pneumatici TPM.
Se gli pneumatici non vengono ricono-
sciuti automaticamente dal sistema, è
possibile inserire nelle impostazioni le
specifiche relative agli pneumatici mon-
tati.
Le misure degli pneumatici montati
sono riportate nelle indicazioni relative
alla pressione degli pneumatici, vedere
pagina 290, o direttamente sugli pneu-
matici.
Se la pressione degli pneumatici è cor-
retta, non è necessario inserire di
nuovo le specifiche degli pneumatici.
Per gli pneumatici estivi e per quelli
invernali sono memorizzati gli ultimi dati
inseriti per ciascun tipo. Ciò significa
che dopo la sostituzione di uno pneu-
matico o di una ruota si possono recu-perare le impostazioni.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Stato vettura"
3"Contr. press. pneum."
Mediante Toyota Supra Command:
1"Impostazioni pneumatici"
2Selezionare gli pneumatici:
• "Pneumatici estivi"
• "Pneumatici invernali/all season"
3"Attuale:"
4Selezionare il tipo di pneumatico
montato sull'asse posteriore:
• Misura dello pneumatico, ad esem-
pio 245/45 R18 96 Y.
• In caso di pneumatici con omologa-
zione speciale: "Altro pneumatico"
5Selezionare il carico della vettura,
se è stata selezionata una misura
degli pneumatici.
6"Conferma impostazioni"
Viene avviata la misurazione della pres-
sione attuale dello pneumatico. Viene
visualizzato l'avanzamento della misu-
razione.
È possibile visualizzare sul Control
Display lo stato del sistema, ad esem-
Impostazioni degli pneuma-
tici
Aspetti generali
Richiamo del menu
Regolazione delle impostazioni
Indicatore di stato
Stato attuale
Supra_OM_Italian_OM99X81L_1_2011.book 303 ページ ２０２０年８月２８日　金曜日　午後２時４９分

3045-1. MOBILITÀ
Supra Owner's Manual_L (from Nov. '20 Prod.)pio se è attivo.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Stato vettura"
3"Contr. press. pneum."
Viene visualizzato lo stato attuale.
Il valore attuale della pressione degli
pneumatici si trova sulla relativa ruota.
Le pressioni attuali degli pneumatici
possono variare in base al funziona-
mento della vettura o della temperatura
esterna.
A seconda del modello vengono visua-
lizzate le temperature attuali degli
pneumatici.
Le temperature attuali degli pneumatici
possono variare a causa della marcia
della vettura o della temperatura
esterna.
Sul Control Display lo stato degli pneu-
matici e del sistema viene indicato
mediante il colore delle ruote e un testo
descrittivo.
I messaggi esistenti non vengono elimi-
nati, se dopo la correzione della pres-
sione degli pneumatici non viene
raggiunta la pressione di riferimento
indicata.• Il sistema è attivo e per l'avviso uti-
lizza le pressioni di riferimento indi-
cate.
• In caso di pneumatici con omologa-
zione speciale: il sistema è attivo e
per l'avviso utilizza le pressioni degli
pneumatici memorizzate durante
l'ultimo reset.
Si è verificata una foratura o una note-
vole perdita di pressione nello pneuma-
tico visualizzato.
Le perdite di pressione negli pneumatici
potrebbero non essere rilevate.
Possibili cause:
• Malfunzionamento.
• Durante la misurazione della pres-
sione di gonfiaggio, dopo la con-
ferma delle impostazioni degli
pneumatici.
• In caso di pneumatici con omologa-
zione speciale: viene effettuato il
reset del sistema.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Stato vettura"
3"Contr. press. pneum."
4"Impostazioni pneumatici"
5Selezionare gli pneumatici:
• "Pneumatici estivi"
• "Pneumatici invernali/all season"
Pressione attuale degli pneumatici
Temperatura attuale degli pneu-
matici
Stato degli pneumatici
Aspetti generali
Tutte le ruote verdi
Da una a quattro ruote gialle
Ruote grigie
Esecuzione del reset
Supra_OM_Italian_OM99X81L_1_2011.book 304 ページ ２０２０年８月２８日　金曜日　午後２時４９分
