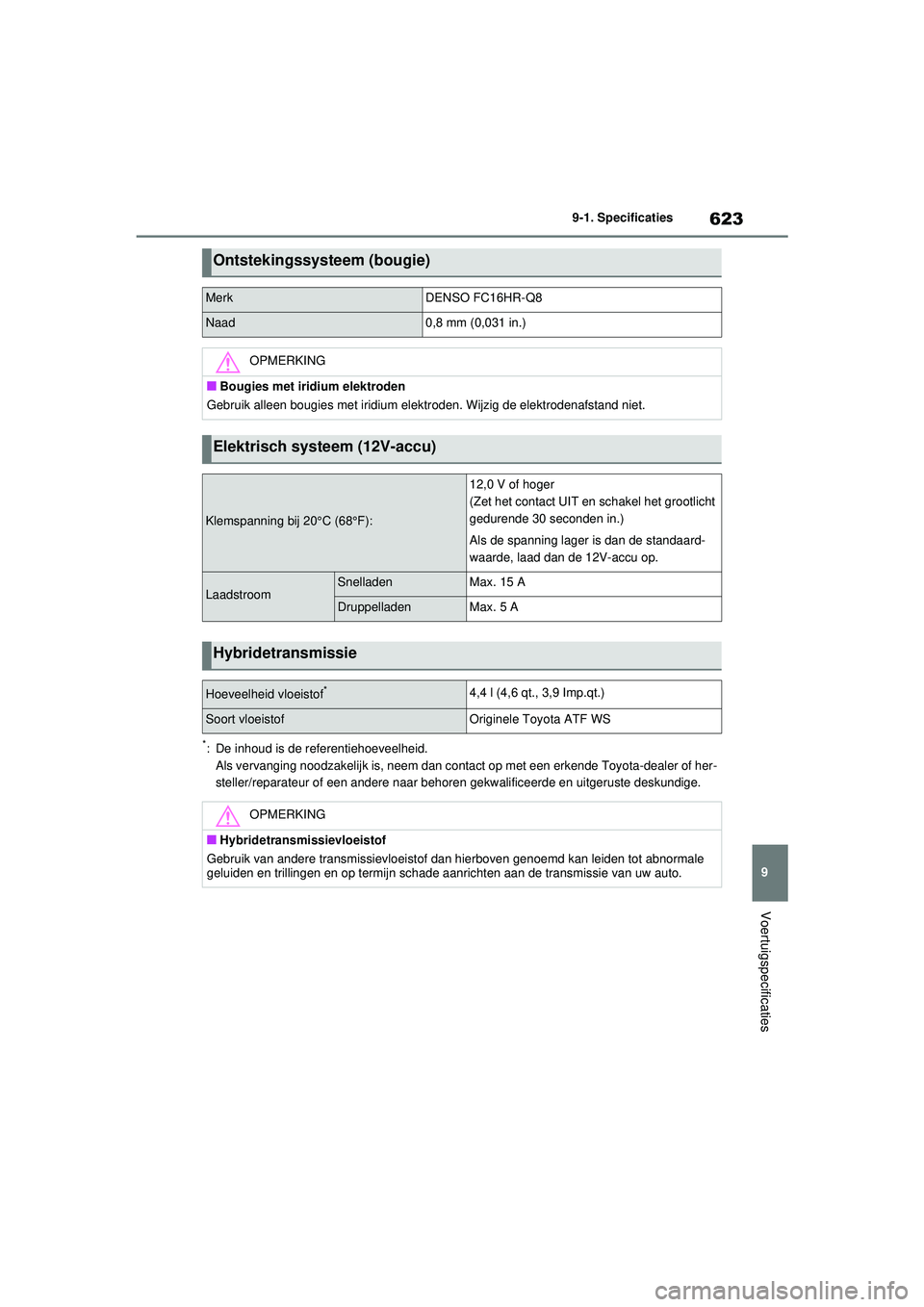

2021 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

623
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de 12V-accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*4,4 l (4,6 qt., 3,9 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 623 Wednesday, February 3, 2021 2:42 PM

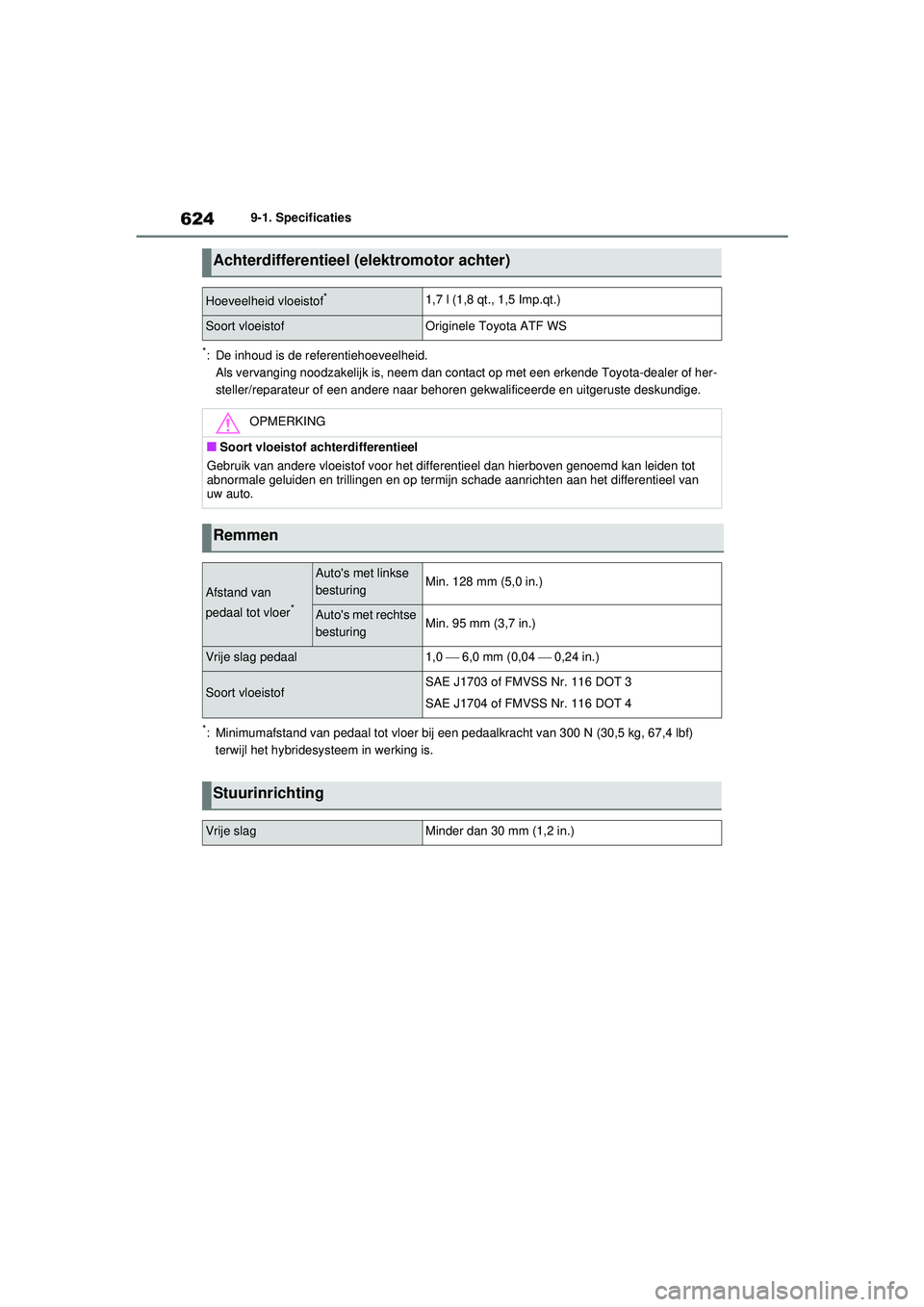

6249-1. Specificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: Minimumafstand van pedaal tot vloer bij een p edaalkracht van 300 N (30,5 kg, 67,4 lbf)
terwijl het hybridesysteem in werking is.
Achterdifferentieel (elektromotor achter)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort vloeistof achterdifferentieel
Gebruik van andere vloeistof voor het differentieel dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan het differentieel van
uw auto.
Remmen
Afstand van
pedaal tot vloer*
Auto's met linkse
besturingMin. 128 mm (5,0 in.)
Auto's met rechtse
besturingMin. 95 mm (3,7 in.)
Vrije slag pedaal1,0  6,0 mm (0,04  0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 624 Wednesday, February 3, 2021 2:42 PM

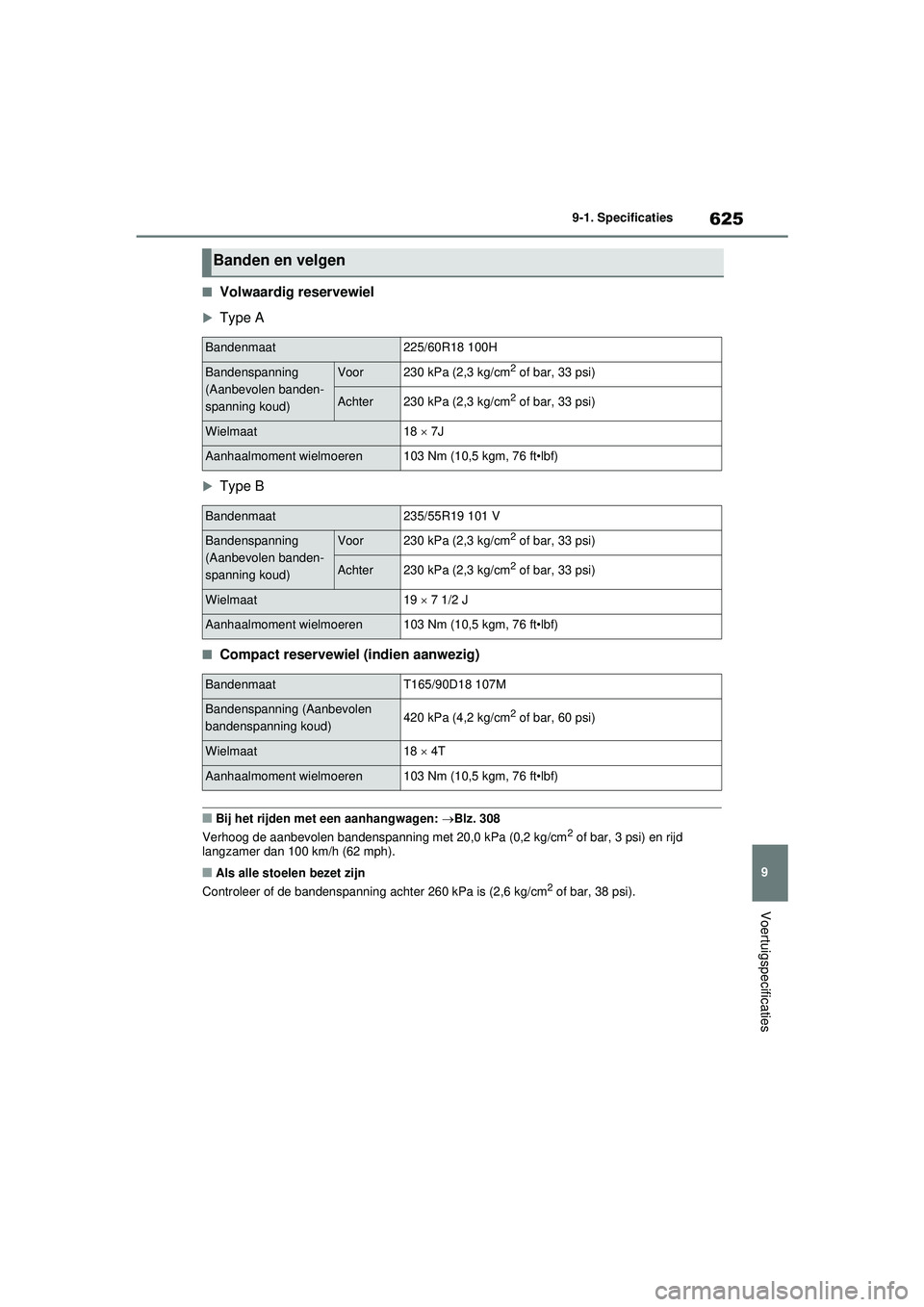

625
9
9-1. Specificaties
Voertuigspecificaties
■Volwaardig reservewiel
Type A
Type B
■Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen:
Blz. 308
Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en rijd
langzamer dan 100 km/h (62 mph).
■Als alle stoelen bezet zijn
Controleer of de bandenspanning achter 260 kPa is (2,6 kg/cm2 of bar, 38 psi).
Banden en velgen
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R19 101 V
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat19  7 1/2 J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/90D18 107M
Bandenspanning (Aanbevolen
bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18  4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 625 Wednesday, February 3, 2021 2:42 PM

6269-1. Specificaties
A: H16 halogeenlampen
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)
D: Buislampjes
*: Indien aanwezig
Lampen
LampenWType
Exterieur
Mistlampen voor19A
Richtingaanwijzers voor21B
Richtingaanwijzers achter21B
Achteruitrijlichten16C
Instapverlichting spiegelvoet*5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 626 Wednesday, February 3, 2021 2:42 PM

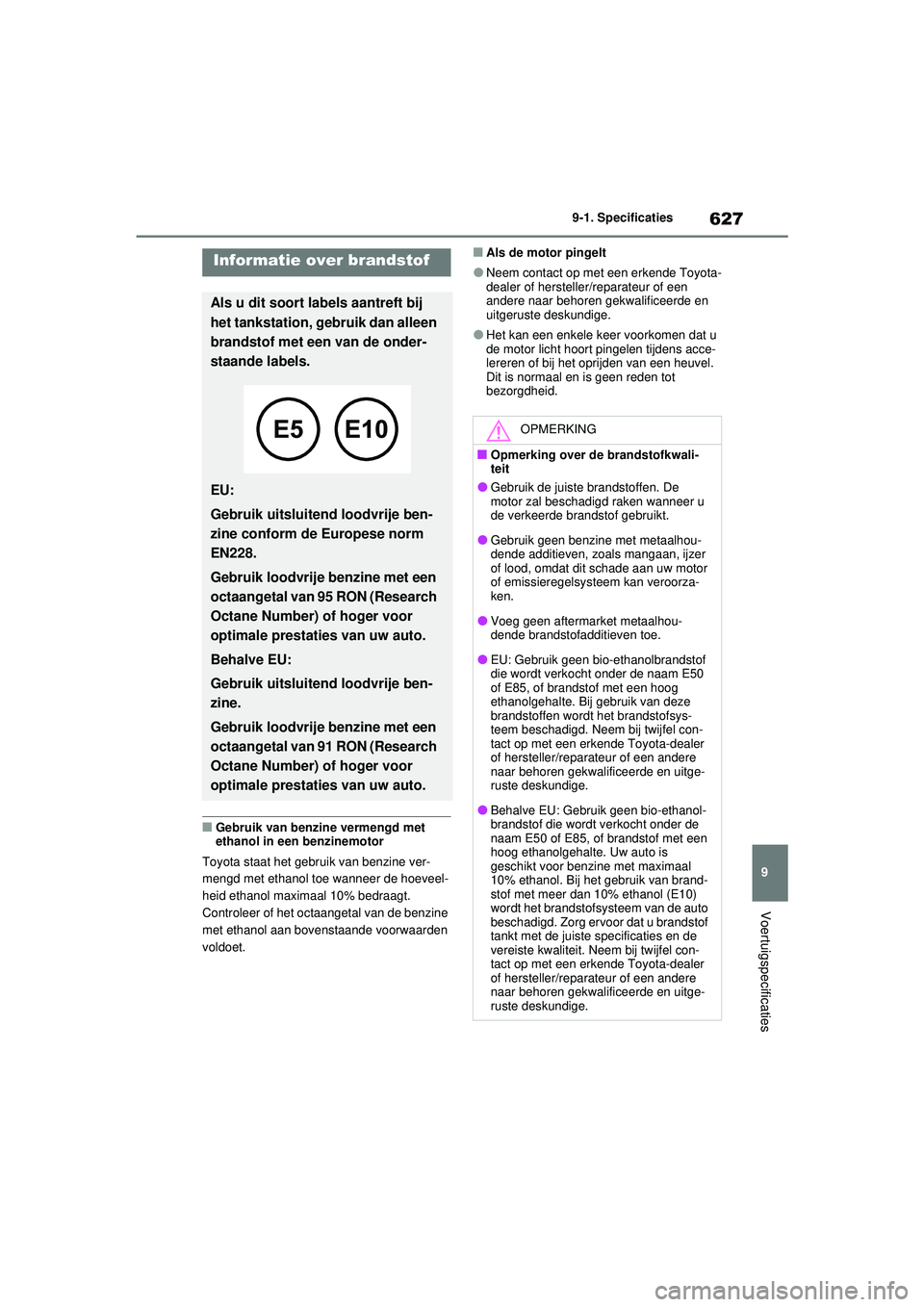

627
9
9-1. Specificaties
Voertuigspecificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Informatie over brandstof
Als u dit soort labels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
Behalve EU:
Gebruik uitsluitend loodvrije ben-
zine.
Gebruik loodvrije benzine met een
octaangetal van 91 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwali-
teit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhou-
dende brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 627 Wednesday, February 3, 2021 2:42 PM

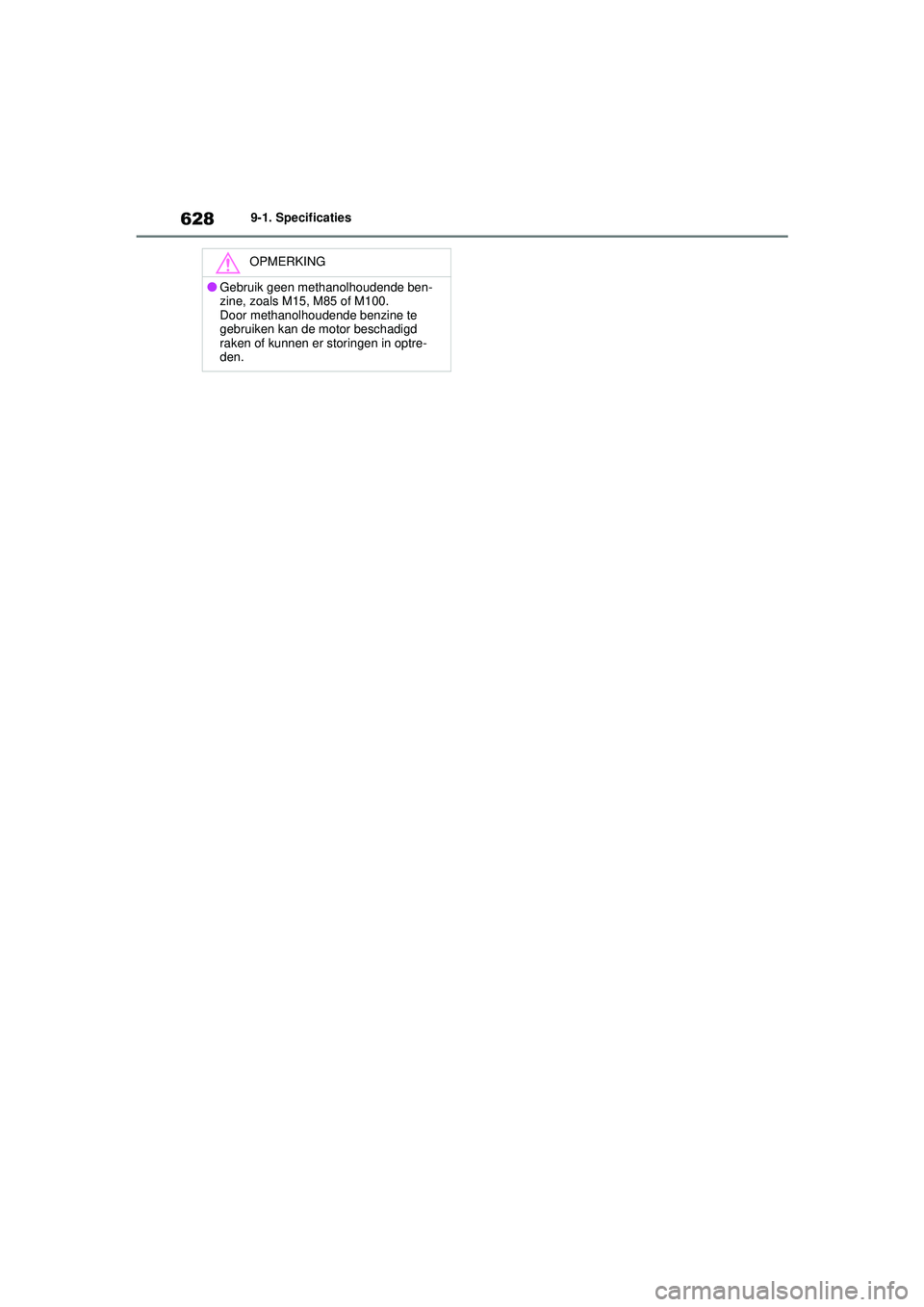

6289-1. Specificaties
OPMERKING
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100.
Door methanolhoudende benzine te
gebruiken kan de motor beschadigd
raken of kunnen er storingen in optre-
den.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 628 Wednesday, February 3, 2021 2:42 PM

629
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
9-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het navi-
gatie-/multimediasysteem
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het menuscherm en selecteer
“Vehicle” (voertuig).
3 Selecteer “Vehicle Customization”
(voertuigaanpassingen).
Er kunnen verschillende instellingen
worden gewijzigd. Raadpleeg het over-
zicht met instellingen die kunnen wor-
den gewijzigd voor meer informatie.
■Wijzigen met behulp van het
multi-informatiedisplay
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer . 2
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het item.
3 Druk op om de functie aan en
uit te zetten en de gewenste instel-
ling in te stellen.
4 Houd voor gedetailleerde instellin-
gen van functies die gedetailleerde
instellingen ondersteunen om
het instelscherm weer te geven.
De methode voor het instellen van gedetail-
leerde instellingen is voor elk scherm ver-
schillend. Raadpleeg de helpfunctie die op
het scherm wordt weergegeven.
Druk op om naar het vorige scherm te
gaan of om het instelscherm te verlaten.
■Aanpassen aan persoonlijke voorkeur
met behulp van het navigatie-/multime-
diasysteem
Breng de auto op een veilige plaats tot stil-
stand, activeer de parkeerrem en zet de
selectiehendel in stand P. Laat tijdens het
aanpassen aan de persoonlijke voorkeur van
de opties ook het hybridesysteem in werking,
om te voorkomen dat de 12V-accu ontladen
raakt.
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-info rmatiedisplay,
het navigatie-/multimediasysteem
of bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto
aanpassen aan de
persoonlijke voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem tijdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg ervoor dat het hy bridesysteem tijdens
het instellen draait, om te voorkomen dat
de 12V-accu ontladen raakt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 629 Wednesday, February 3, 2021 2:42 PM

6309-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Auto's met navigatiesysteem of multimediasysteem: Instellingen die u met het
scherm van het navigatiesysteem of multimediasysteem kunt wijzigen
Instellingen die u met behulp van het multi-informatiedisplay kunt wijzigen
Instellingen die door een erkende Toyota-d ealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
■Alarm* ( Blz. 78)
*: Indien aanwezig
■Laadsysteem ( Blz. 125, 128)
*: Alleen auto's met 6,6 kW tractiebatterijlader
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Schakelt het alarm uit wanneer de
portieren worden ontgrendeld met
de mechanische sleutelUitAan––O
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
“Charging Current” (oplaadstroom)MAX8A–O–16A*
“Battery Heater” (batterijverwar-
ming)AanUit–O–
“Battery Cooler” (batterijkoeler)AanUit–O–
A
B
C
ABC
ABC
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 630 Wednesday, February 3, 2021 2:42 PM
