2021 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

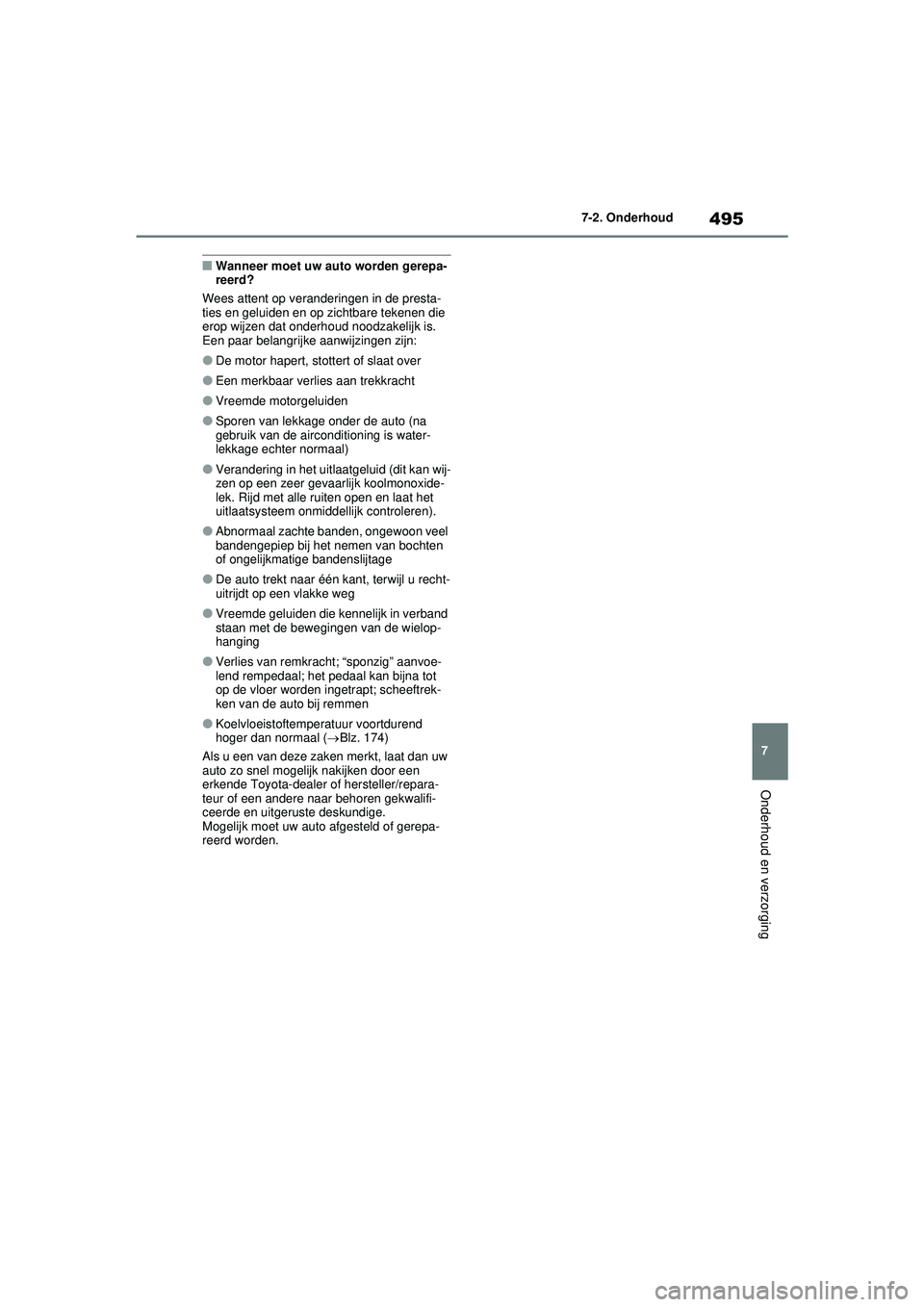

495
7
7-2. Onderhoud
Onderhoud en verzorging
■Wanneer moet uw auto worden gerepa-
reerd?
Wees attent op veranderingen in de presta-
ties en geluiden en op zichtbare tekenen die
erop wijzen dat onderh oud noodzakelijk is.
Een paar belangrijke aanwijzingen zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de aircondi tioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wij-
zen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het
uitlaatsysteem onmiddel lijk controleren).
●Abnormaal zachte banden, ongewoon veel
bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u recht-
uitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband
staan met de bewegingen van de wielop-
hanging
●Verlies van remkracht; “sponzig” aanvoe-
lend rempedaal; het pedaal kan bijna tot
op de vloer worden ingetrapt; scheeftrek-
ken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal (Blz. 174)
Als u een van deze zaken merkt, laat dan uw
auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Mogelijk moet uw auto afgesteld of gerepa-
reerd worden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 495 Wednesday, February 3, 2021 2:42 PM

4967-3. Zelf uit te voeren onderhoud
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie 12V-
accu (Blz. 506)
•Vet
• Universele sleutel
(voor de bouten van de
accukabels)
Koelvloeistofni-
veau motor/ver-
mogensregeleen
heid ( Blz. 503)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
Coolant is voorgemixt
met 50% koelvloeistof
en 50% gedestilleerd
water.
• Trechter (uitsluitend
voor het bijvullen van
koelvloeistof)
Motoroliepeil
( Blz. 501)
• Originele Toyota-
motorolie of gelijkwaar-
dig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van
motorolie)
Zekeringen
( Blz. 545)
• Zekering met dezelfde
stroomsterkte als de
oorspronkelijke zeke-
ring
Ventilatieope-
ning DC/DC-con-
verter
( Blz. 536)• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
( Blz. 548)
• Lamp met hetzelfde
nummer en vermogen
als het oorspronkelijke
exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(  Blz. 504)

Bandenspanning
( Blz. 529)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(  Blz. 505)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
OnderwerpBenodigdheden
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 496 Wednesday, February 3, 2021 2:42 PM

497
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
■Tijdens werkzaamheden in de motor-
ruimte
●Controleer of de melding IGNITION ON
(contact AAN) niet op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje READY uit is.
●Houd handen, kleding en gereedschap
uit de buurt van de ventilator als die in
werking is.
●Raak de motor, de vermogensregeleen-
heid, de radiateur, het uitlaatspruitstuk,
enz. niet direct na het rijden aan, aange-
zien deze onderdelen heet kunnen zijn.
De olie en andere vloeistoffen kunnen
ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
●Wees voorzichtig, w
ant remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water. Raadpleeg een arts
als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. ( Blz. 504)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 497 Wednesday, February 3, 2021 2:42 PM

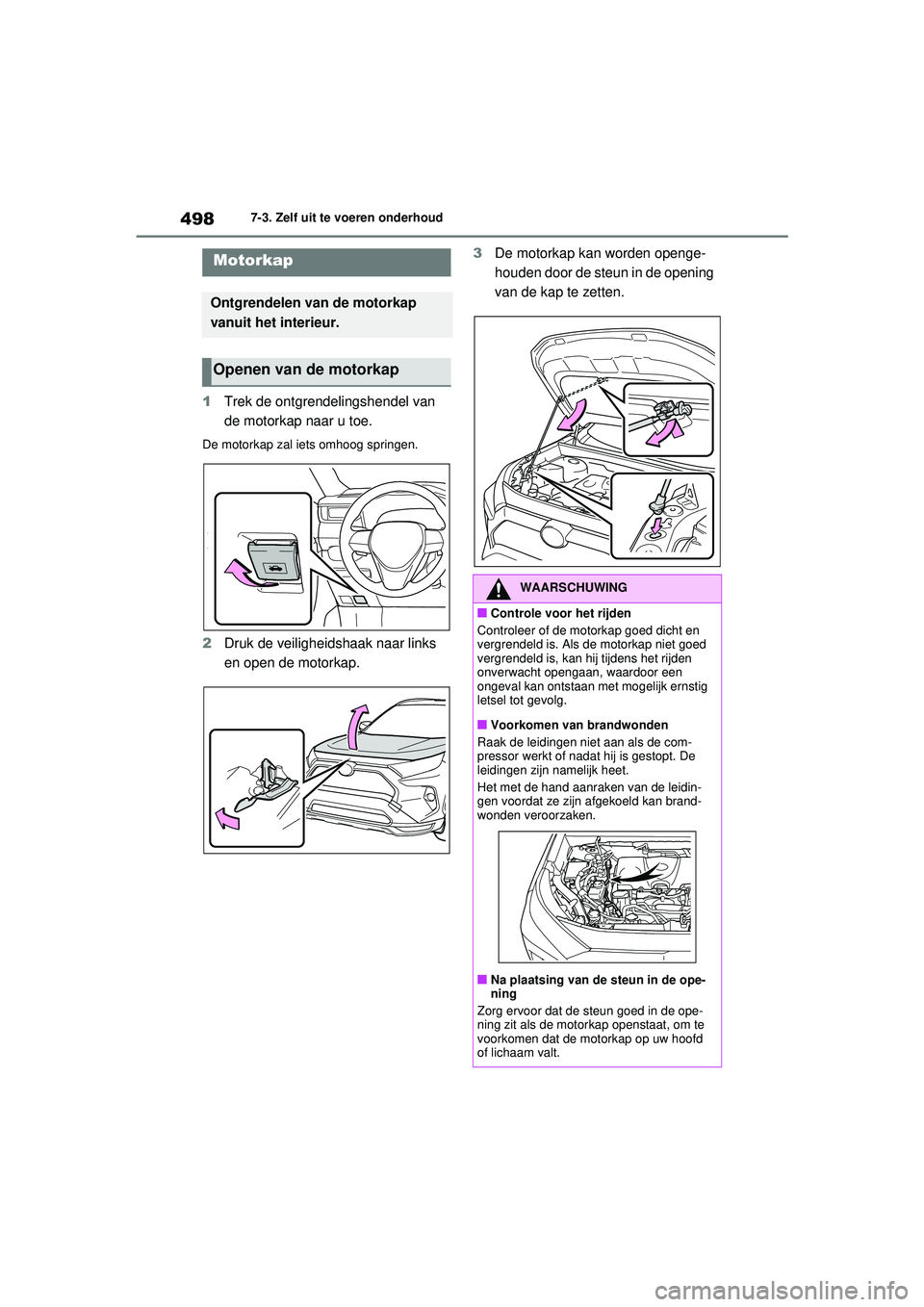

4987-3. Zelf uit te voeren onderhoud
1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de opening
van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is. Als de motorkap niet goed
vergrendeld is, kan hij tijdens het rijden
onverwacht opengaan, waardoor een
ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Voorkomen van brandwonden
Raak de leidingen niet aan als de com-
pressor werkt of nadat hij is gestopt. De
leidingen zijn namelijk heet.
Het met de hand aanraken van de leidin-
gen voordat ze zijn afgekoeld kan brand-
wonden veroorzaken.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 498 Wednesday, February 3, 2021 2:42 PM

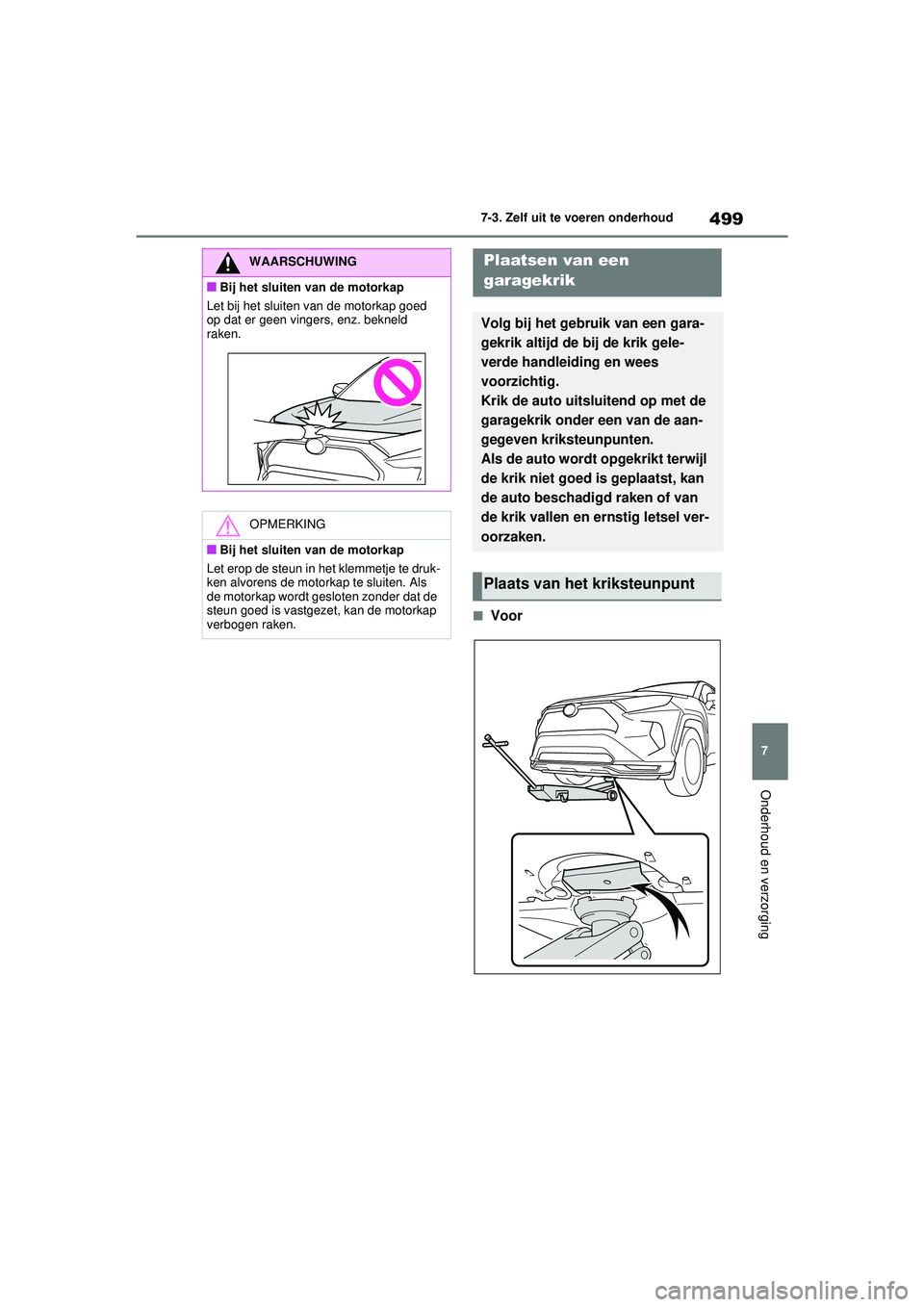

499
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Voor
WAARSCHUWING
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de
steun goed is vastgezet, kan de motorkap
verbogen raken.
Plaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten.
Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan
de auto beschadigd raken of van
de krik vallen en ernstig letsel ver-
oorzaken.
Plaats van het kriksteunpunt
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 499 Wednesday, February 3, 2021 2:42 PM

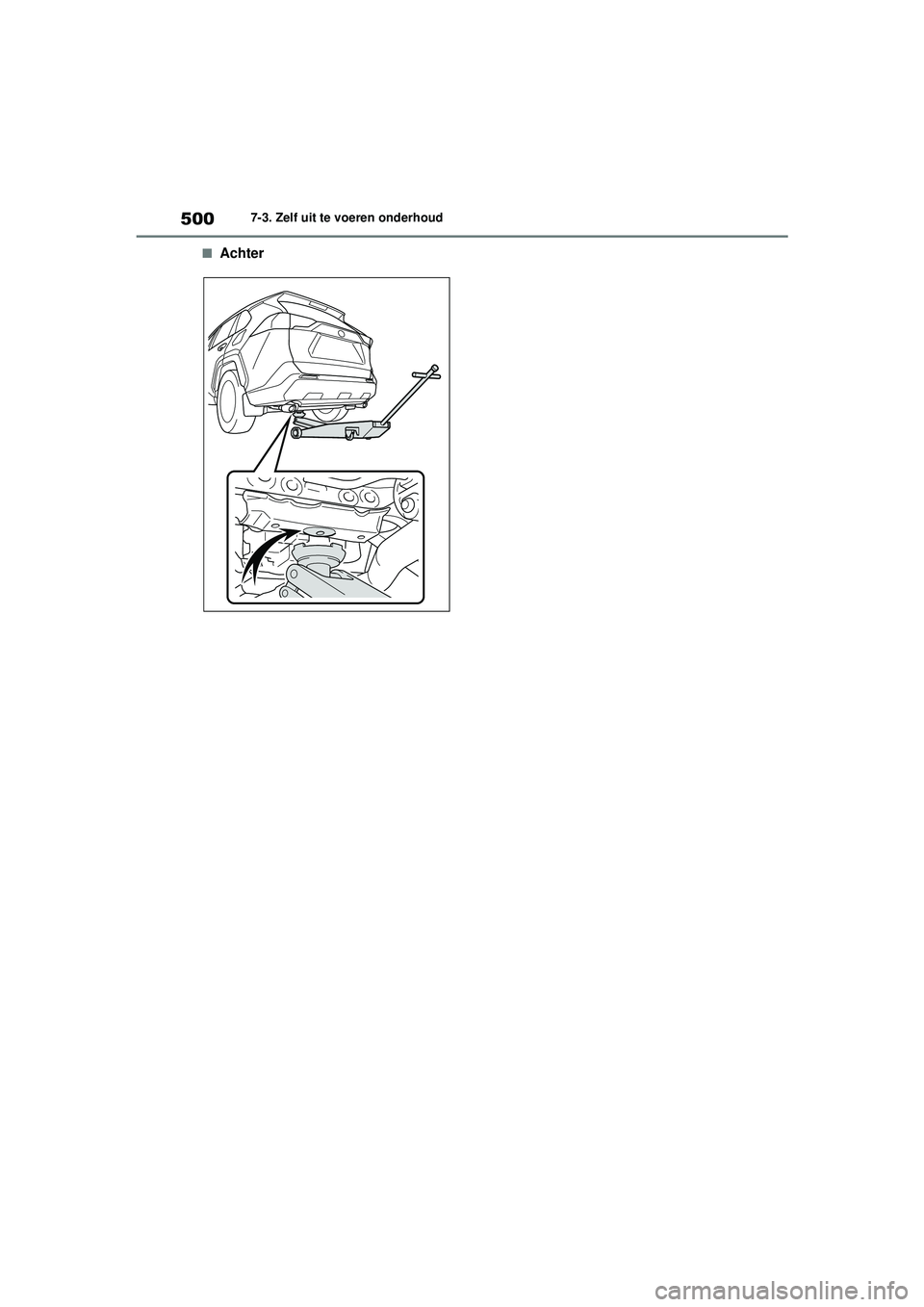

5007-3. Zelf uit te voeren onderhoud
■Achter
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 500 Wednesday, February 3, 2021 2:42 PM

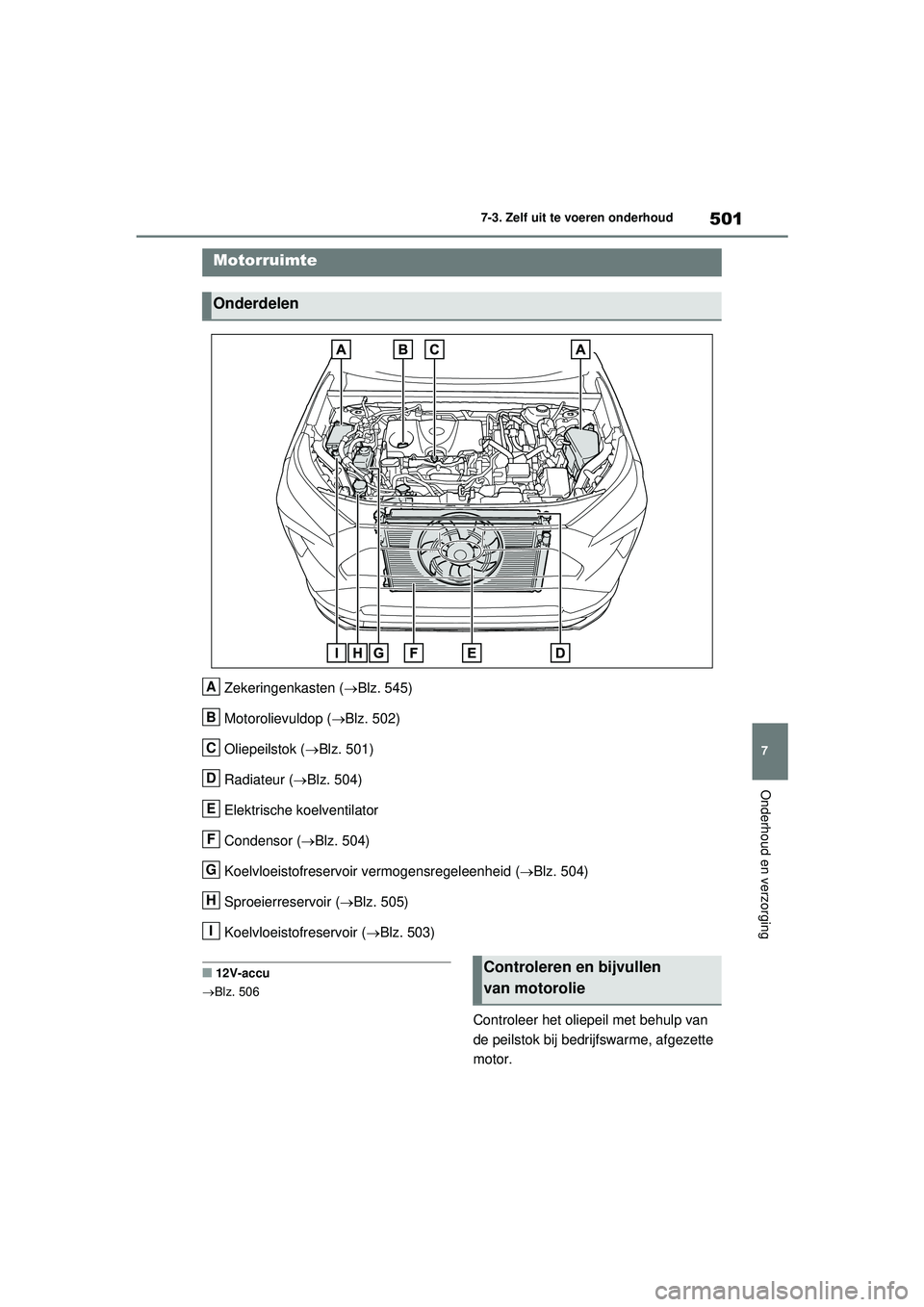

501
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zekeringenkasten (
Blz. 545)
Motorolievuldop ( Blz. 502)
Oliepeilstok ( Blz. 501)
Radiateur ( Blz. 504)
Elektrische koelventilator
Condensor (Blz. 504)
Koelvloeistofreservoir vermogensregeleenheid ( Blz. 504)
Sproeierreservoir ( Blz. 505)
Koelvloeistofreservoir ( Blz. 503)
■12V-accu
 Blz. 506
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
Controleren en bijvullen
van motorolie
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 501 Wednesday, February 3, 2021 2:42 PM

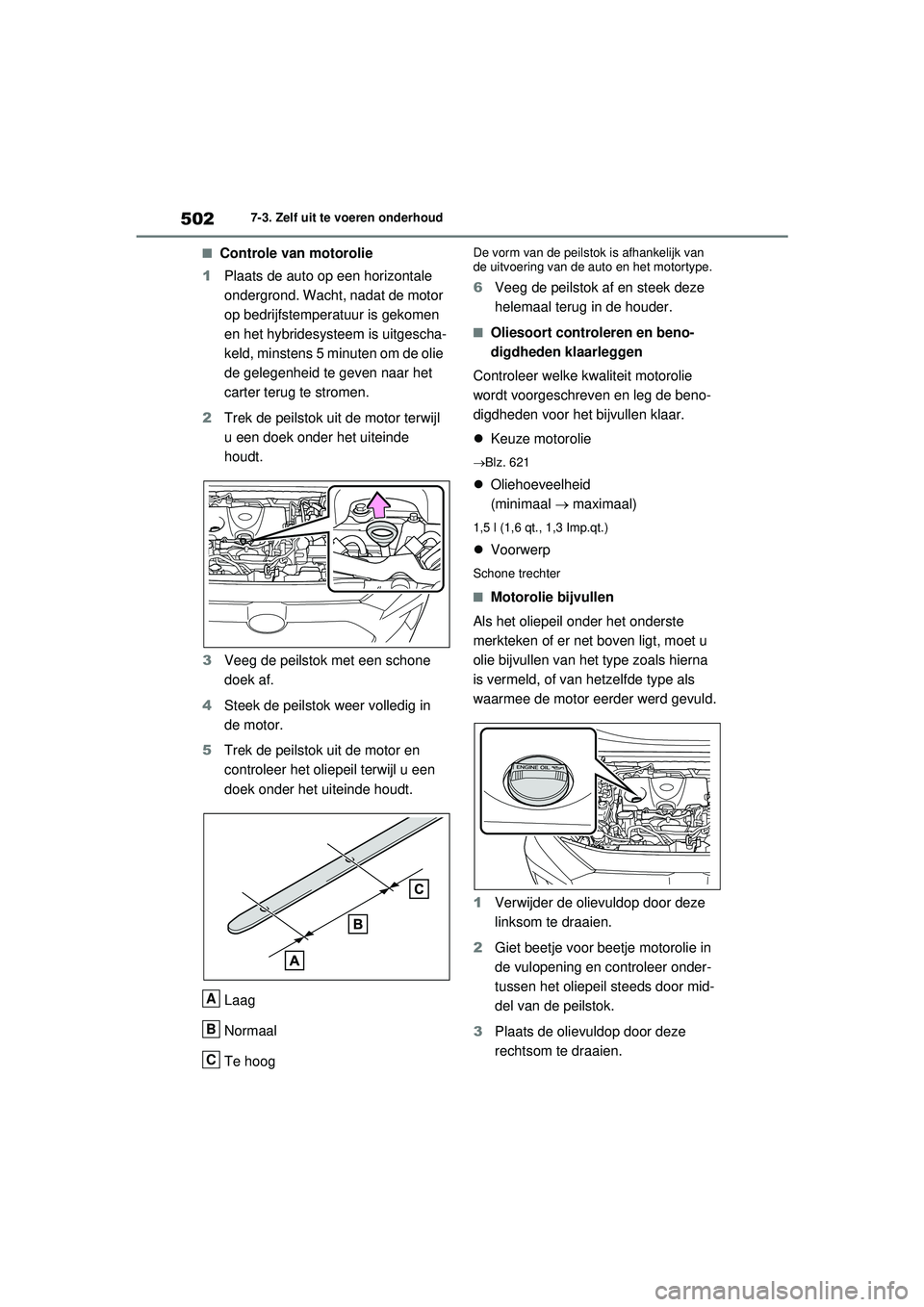

5027-3. Zelf uit te voeren onderhoud
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie
de gelegenheid te geven naar het
carter terug te stromen.
2 Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoogDe vorm van de peils tok is afhankelijk van
de uitvoering van de auto en het motortype.
6 Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
Blz. 621
 Oliehoeveelheid
(minimaal  maximaal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
A
B
C
