2021 TOYOTA RAV4 PLUG-IN HYBRID steering

1863-1. Instrumentenpaneel
De voertuiginstellingen en de op het
scherm weergegeven informatie kun-
nen worden gewijzigd met behulp van
de bedieningstoetsen van het instru-
mentenpaneel.
■Instellen
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het gewenste
item.
• Als de functie wordt in- en uitgescha-
keld of als het volume, enz. wordt
gewijzigd op het instelscherm, wordt
de instelling, telkens wanneer op
wordt gedrukt, gewijzigd.
• Het instelscherm wordt weergege-
ven door ingedrukt te houden en
wordt weergegeven voor functies
waarvoor informatie over de wer-
king, de informatie op het display,
enz. van een functie kan worden
geselecteerd. Se lecteer, als het
instelscherm wordt weergegeven, de
instelling of de gewenste waarde
(tijd, enz.) met behulp van .
3 Druk na het wijzigen van de instel-
lingen op van de bedie-
ningstoetsen van het
instrumentenpaneel.
■ LTA (Lane Tracing Assist)
(indien aanwezig) ( Blz. 362)
Hiermee kunt u de volgende zaken
instellen.
 “Lane Center” (mid. rijstrook)
Hiermee kunt u de Lane Centering-functie
in- of uitschakelen.
“Steering Assist” (stuurhulp)
Hiermee kunt u de stuurassistentie in- of uit-
schakelen.
“Alert” (waarsch.)
Hiermee kunt u de meldingsmethodes van
de Lane Departure Alert wijzigen.
“Sensitivity” (gevoeligh.)
Hiermee kunt u de gevoeligheid van de Lane
Departure Alert instellen.
“Sway Warning” (uitzw. waarsch.)
Hiermee kunt u de waarschuwing voor slin-
geren in- of uitschakelen.
“Sway Sensitivity” (gevoel. uitzw.)
Hiermee kunt u de gevoeligheid van de
waarschuwing voor slingeren instellen.
■ PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig)
(Blz. 355)
Hiermee kunt u de volgende zaken
instellen.
 PCS aan/uit
Hiermee kunt u het Pre-Collision-systeem
in- of uitschakelen.
“Sensitivity” (gevoeligh.)
Hiermee kunt u het waarschuwingstijdstip
van het Pre-Crash Safety-systeem wijzigen.
■ BSM (Blind Spot Monitor)
(indien aanwezig) ( Blz. 393)
Hiermee kunt u de volgende zaken
instellen.
Weergave instellingen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 186 Wednesday, February 3, 2021 2:42 PM

3185-2. Rijprocedures
■Als de buitentemperatuur laag is, bij-
voorbeeld bij rijden in de winter
●Als het hybridesysteem gestart wordt,
knippert het controlelampje READY moge-
lijk lang. Bedien de auto niet totdat het con-
trolelampje READY continu brandt.
Continu branden betekent dat de auto in
beweging kan komen.
●Als het batterijpakket (tractiebatterij)
extreem koud is (temperatuur lager dan
ongeveer -30°C) als gevolg van de buiten-
temperatuur, kan het hybridesysteem
mogelijk niet gestart worden. Probeer in
dat geval het hybridesysteem nogmaals te
starten nadat de temperatuur van het bat-
terijpakket is opgelopen omdat bijvoor-
beeld de buitentemperatuur is gestegen.
■Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
 Blz. 92
■Als de 12V-accu is ontladen
Het hybridesysteem kan niet worden gestart
met het Smart entry-systeem met startknop.
Raadpleeg Blz. 606 om het hybridesysteem
opnieuw te starten.
■Leegraken batterij elektronische sleutel
 Blz. 202
■Omstandigheden die de werking kun-
nen beïnvloeden
 Blz. 225
■Aanwijzing voor de instapfunctie
 Blz. 226
■Stuurslotfunctie
●Nadat het contact UIT is gezet en de por-
tieren zijn geopend en gesloten, wordt het
stuurwiel vergrendeld met de stuurslot-
functie. Als u nogmaals op de startknop
drukt, wordt het stuurslot automatisch weer
uitgeschakeld.
●Als het stuurslot niet kan worden ontgren-
deld, wordt “Push Power Switch while
Turning Steering Wheel in Either Direction”
(Druk de startknop in en draai het stuurwiel
in een willekeurige richting) weergegeven
op het multi-informatiedisplay.
Controleer of de selectiehendel in stand P
staat. Druk kort en krachtig op de startknop
terwijl u het stuurwiel naar links en rechts
beweegt.
●Om te voorkomen dat de elektromotor van
het stuurslot oververhit raakt, kan de wer-
king worden onderbroken als het hybride-
systeem in korte tijd herhaaldelijk wordt in-
en uitgeschakeld. Wacht in dat geval met
het bedienen van de startknop. Na onge-
veer 10 seconden zal de elektromotor van
het stuurslot weer functioneren.
■Als er een storing aanwezig is in het
Smart entry-systeem met startknop
Als “Smart Entry & Start System Malfunction”
(storing in Smart entry-systeem met start-
knop) wordt weergegeven op het multi-infor-
matiedisplay, is er mogelijk een storing
aanwezig in het systeem. Laat de auto
onmiddellijk nakijk en door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Als het controlelampje READY niet gaat
branden
Neem, als het controlelampje READY niet
gaat branden nadat de juiste procedure voor
het starten van de auto is gevolgd, direct con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Wanneer er een storing in het hybride-
systeem aanwezig is
 Blz. 99
■Batterij elektronische sleutel
 Blz. 543
■Bedienen van de startknop
●Als de knop niet kort en krachtig wordt
ingedrukt, wijzigt de stand van het contact
mogelijk niet of wordt het hybridesysteem
niet gestart.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 318 Wednesday, February 3, 2021 2:42 PM

369
5
5-5. Gebruik van de ondersteunende systemen
Rijden
Binnenzijde van de weergegeven lij-
nen is zwart
Dit geeft aan dat het systeem witte (gele) lij-
nen of een rijbaan* niet kan herkennen of tij-
delijk is uitgeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
■Voorwaarden voor werking van de func-
ties
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• LTA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
*1
• Het systeem herkent witte (gele) rijstrook-
markeringen of een rijbaan*2. (Wanneer
slechts aan één zijde een witte [gele] mar-
kering of een rijbaan
*2 wordt herkend,
werkt het systeem uitsluitend voor de her-
kende zijde.)
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend. (Auto's met BSM: Behalve wan-
neer een ander voertuig zich op de rij-
strook bevindt aan de zijde van de
bediende richtingaanwijzer)
• Er wordt niet gereden in een scherpe bocht.
• Er worden geen systeemstoringen gesig- naleerd. ( Blz. 371)
*1: De functie werkt zelfs als de rijsnelheid
lager is dan ongeveer 50 km/h terwijl de
Lane Centering-functie in werking is.
*2: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
●Stuurassistentiefunctie
Deze functie werkt wanneer niet alleen aan
alle werkingsvoorwaarden voor de Lane
Departure Alert-functie wordt voldaan, maar
ook aan alle onderstaande voorwaarden.
• De instelling voor “Steering Assist”
(stuurassistentie) op het scherm van
het multi-informatiedisplay is ON (aan).
( Blz. 179)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( Blz. 370)
●Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• De instelling voor “Sway Warning” (uitzw.
waarsch.) in van het multi-informatie-
display is ON (aan). ( Blz. 179)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesig- naleerd. ( Blz. 371)
●Lane Centering-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• LTA is ingeschakeld.
• De instelling voor “Steering Assist” (stuur- hulp) en “Lane Center” (mid. rijstrook) in
van het multi-informatiedisplay is ON
(aan). ( Blz. 179)
• Deze functie herkent wi tte (gele) rijstrook-
markeringen of de positie van een voorlig-
ger (behalve bij kleine voorliggers, zoals
een motorfiets).
• De Dynamic Radar Cruise Control met vol- ledig snelheidsbereik werkt in de afstands-
regelmodus.
??De breedte van de rijstrook is ongeveer 3 - 4 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend.
• Er wordt niet gereden in een scherpe bocht.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 369 Wednesday, February 3, 2021 2:42 PM

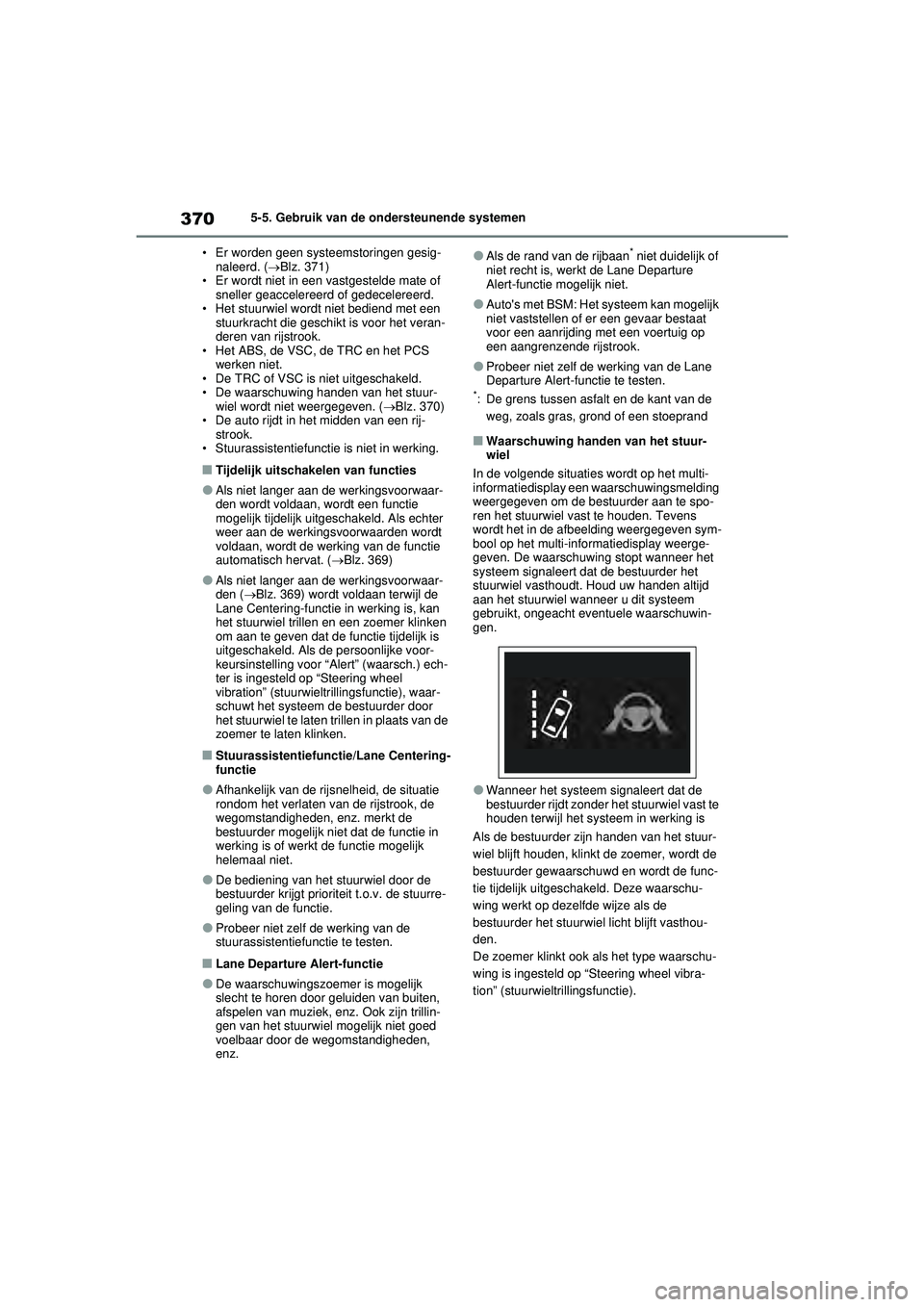

3705-5. Gebruik van de ondersteunende systemen
• Er worden geen systeemstoringen gesig- naleerd. ( Blz. 371)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( Blz. 370)
• De auto rijdt in het midden van een rij- strook.
• Stuurassistentiefunctie is niet in werking.
■Tijdelijk uitschakelen van functies
●Als niet langer aan de werkingsvoorwaar-
den wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter
weer aan de werkingsvoorwaarden wordt
voldaan, wordt de werking van de functie
automatisch hervat. (Blz. 369)
●Als niet langer aan de werkingsvoorwaar-
den ( Blz. 369) wordt voldaan terwijl de
Lane Centering-functie in werking is, kan
het stuurwiel trillen en een zoemer klinken
om aan te geven dat de functie tijdelijk is
uitgeschakeld. Als de persoonlijke voor-
keursinstelling voor “Alert” (waarsch.) ech-
ter is ingesteld op “Steering wheel
vibration” (stuurwieltrillingsfunctie), waar-
schuwt het systeem de bestuurder door
het stuurwiel te laten trillen in plaats van de
zoemer te laten klinken.
■Stuurassistentiefunctie/Lane Centering-
functie
●Afhankelijk van de rijs nelheid, de situatie
rondom het verlaten van de rijstrook, de
wegomstandigheden, enz. merkt de
bestuurder mogelijk niet dat de functie in
werking is of werkt de functie mogelijk
helemaal niet.
●De bediening van het stuurwiel door de
bestuurder krijgt prioriteit t.o.v. de stuurre-
geling van de functie.
●Probeer niet zelf de werking van de
stuurassistentiefunctie te testen.
■Lane Departure Alert-functie
●De waarschuwingszoemer is mogelijk
slecht te horen door geluiden van buiten,
afspelen van muziek, enz . Ook zijn trillin-
gen van het stuurwiel mogelijk niet goed
voelbaar door de wegomstandigheden,
enz.
●Als de rand van de rijbaan* niet duidelijk of
niet recht is, werkt de Lane Departure
Alert-functie mogelijk niet.
●Auto's met BSM: Het systeem kan mogelijk
niet vaststellen of er een gevaar bestaat
voor een aanrijding met een voertuig op
een aangrenzende rijstrook.
●Probeer niet zelf de werking van de Lane
Departure Alert-functie te testen.
*: De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
■Waarschuwing handen van het stuur-
wiel
In de volgende situaties wordt op het multi-
informatiedisplay een waarschuwingsmelding
weergegeven om de bestuurder aan te spo-
ren het stuurwiel vast te houden. Tevens
wordt het in de afbeelding weergegeven sym-
bool op het multi-informatiedisplay weerge-
geven. De waarschuwing stopt wanneer het
systeem signaleert dat de bestuurder het
stuurwiel vasthoudt. Houd uw handen altijd
aan het stuurwiel wanneer u dit systeem
gebruikt, ongeacht eventuele waarschuwin-
gen.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl het systeem in werking is
Als de bestuurder zijn handen van het stuur-
wiel blijft houden, klinkt de zoemer, wordt de
bestuurder gewaarschuwd en wordt de func-
tie tijdelijk uitgesc hakeld. Deze waarschu-
wing werkt op dezelfde wijze als de
bestuurder het stuurwiel licht blijft vasthou-
den.
De zoemer klinkt ook als het type waarschu-
wing is ingesteld op “Steering wheel vibra-
tion” (stuurwieltrillingsfunctie).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 370 Wednesday, February 3, 2021 2:42 PM

371
5
5-5. Gebruik van de ondersteunende systemen
Rijden
●Wanneer bij een bocht het systeem vast-
stelt dat de auto niet de bocht in wordt
gestuurd maar in plaats daarvan de rij-
strook dreigt te verlaten
Afhankelijk van de voertuigconditie en de
conditie van de weg, wordt er mogelijk geen
waarschuwing gegeven. Bovendien wordt,
als het systeem signaleert dat de auto in een
bocht rijdt, de bestuurder eerder gewaar-
schuwd dan bij het rijden op een rechte weg.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl de stuurassistentie in wer-
king is.
Als de bestuurder zijn handen van het stuur-
wiel blijft houden en de stuurwielassistentie in
werking is, klinkt de zoemer en wordt de
bestuurder gewaarschuwd. Elke keer dat de
zoemer klinkt, houdt het geluid hiervan langer
aan.
De zoemer klinkt ook als het type waarschu-
wing is ingesteld op “Steering wheel vibra-
tion” (stuurwieltr illingsfunctie).
■Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsf unctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op
het multi-informatiedisplay weergegeven.
Afhankelijk van de auto en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
■Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het multi-informatie-
display en het controlelampje LTA oranje
brandt, volg dan de desbetreffende storing-
zoekprocedure. Volg de instructies die op het
scherm worden weergegeven als er een
andere waarschuwingsmelding wordt weer-
gegeven.
●“LTA Malfunction Visit Your Dealer” (Sto-
ring LTA. Laat auto bij dealer controleren)
Het systeem werkt mogelijk niet goed. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
●“LTA Unavailable” (L TA niet beschikbaar)
Het systeem is tijdelijk uitgesc hakeld als
gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LTA-sys-
teem uit, wacht een poosje en schakel het
LTA-systeem weer in.
●“LTA Unavailable at Current Speed” (LTA
niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rij-
snelheid hoger is dan het werkingsbereik van
het LTA-systeem. Rijd langzamer.
■Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden
gewijzigd. ( Blz. 186)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 371 Wednesday, February 3, 2021 2:42 PM
