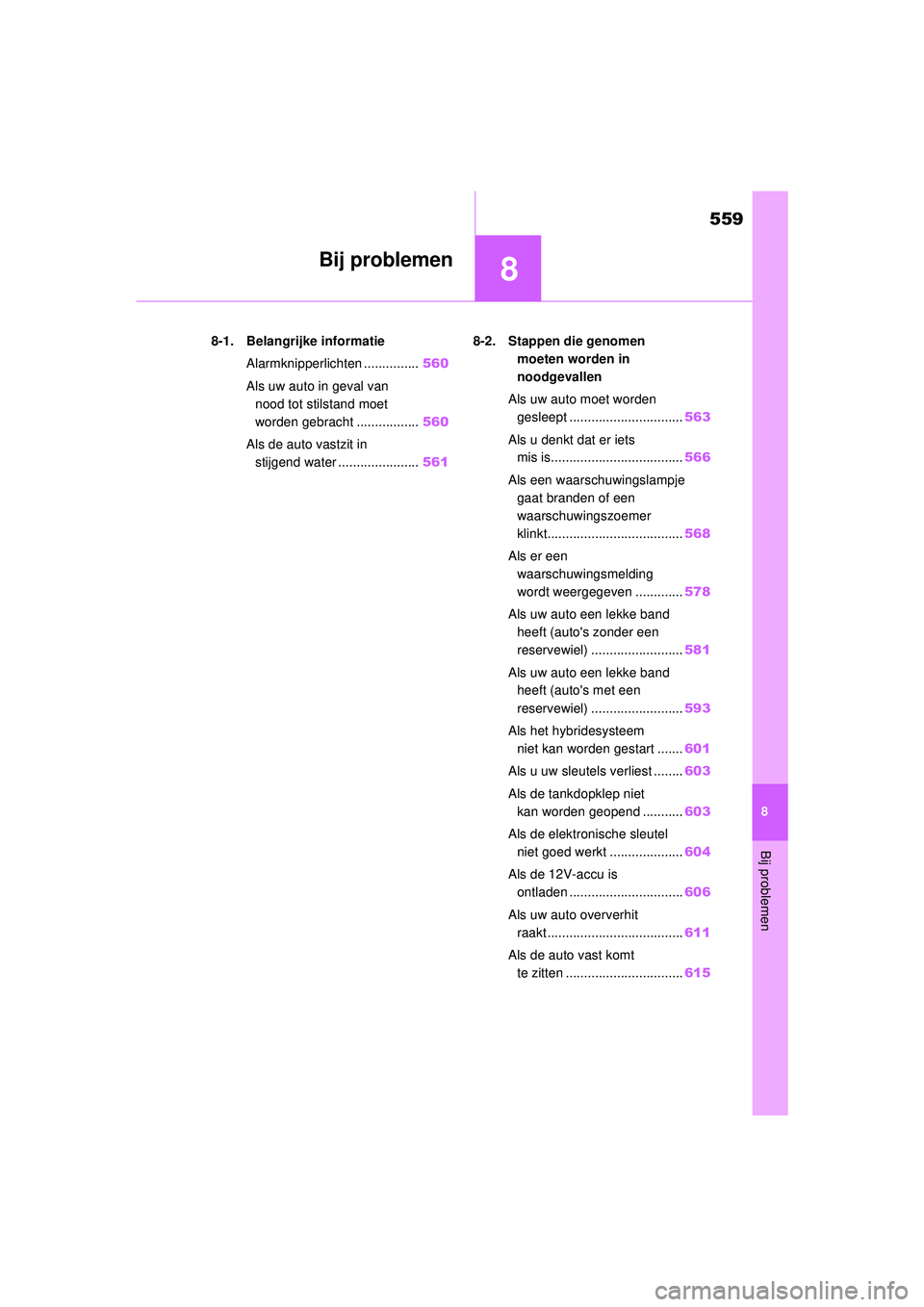

2021 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

8
559
8
Bij problemen
Bij problemen
8-1. Belangrijke informatieAlarmknipperlichten ............... 560
Als uw auto in geval van nood tot stilstand moet
worden gebracht ................. 560
Als de auto vastzit in stijgend water ...................... 5618-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept ............................... 563
Als u denkt dat er iets mis is.................................... 566
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt..................................... 568
Als er een waarschuwingsmelding
wordt weergegeven ............. 578
Als uw auto een lekke band heeft (auto's zonder een
reservewiel) ......................... 581
Als uw auto een lekke band heeft (auto's met een
reservewiel) ......................... 593
Als het hybridesysteem niet kan worden gestart ....... 601
Als u uw sleutels verliest ........ 603
Als de tankdopklep niet kan worden geopend ........... 603
Als de elektronische sleutel niet goed werkt .................... 604
Als de 12V-accu is ontladen ............................... 606
Als uw auto oververhit raakt ..................................... 611
Als de auto vast komt te zitten ................................ 615
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 559 Wednesday, February 3, 2021 2:42 PM

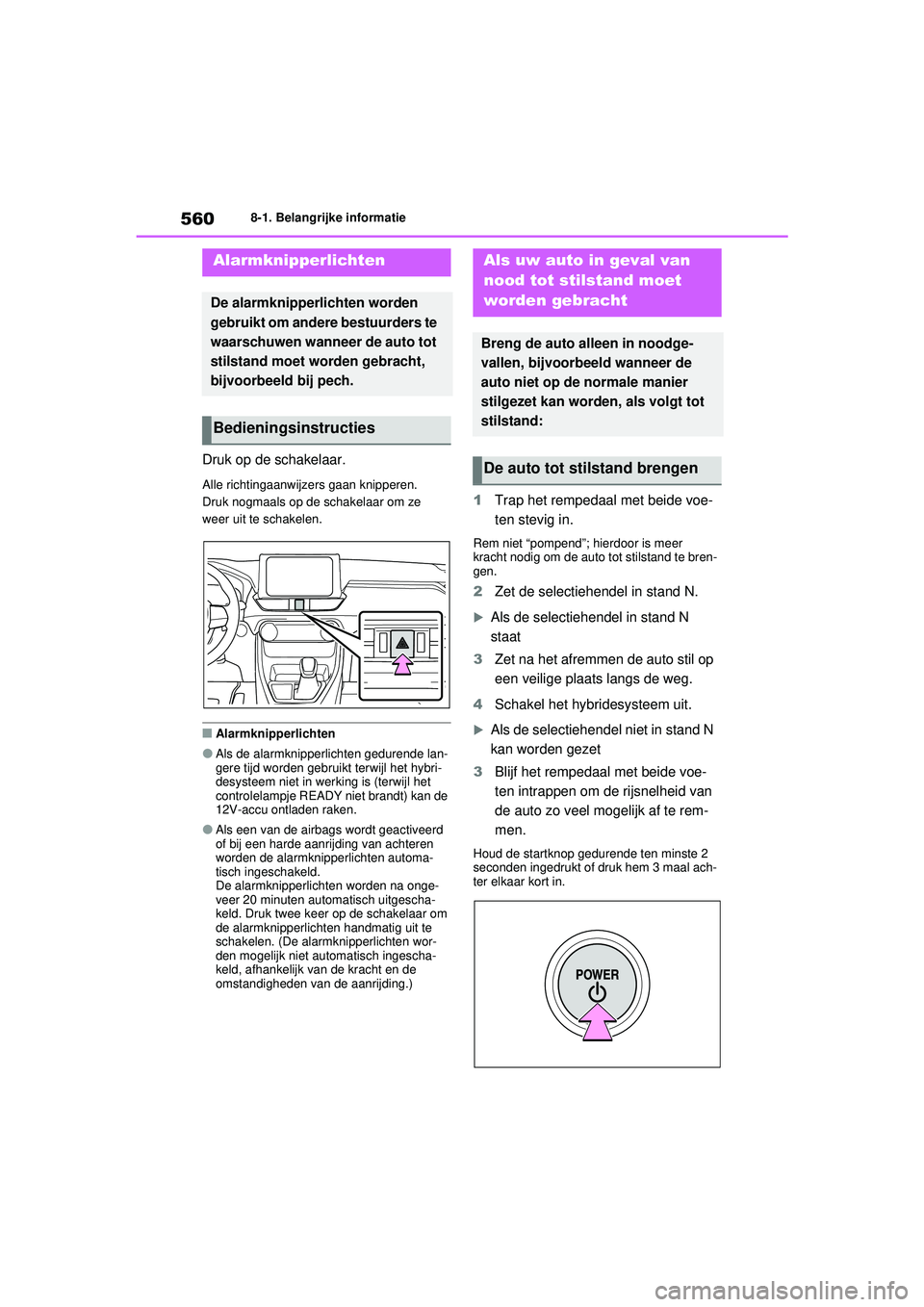

5608-1. Belangrijke informatie
8-1.Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om ze
weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende lan-
gere tijd worden gebruikt terwijl het hybri-
desysteem niet in werking is (terwijl het
controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
●Als een van de airbags wordt geactiveerd
of bij een harde aanrijding van achteren
worden de alarmknipperlichten automa-
tisch ingeschakeld.
De alarmknipperlichten worden na onge-
veer 20 minuten automatisch uitgescha-
keld. Druk twee keer op de schakelaar om
de alarmknipperlichten handmatig uit te
schakelen. (De alarmknipperlichten wor-
den mogelijk niet automatisch ingescha-
keld, afhankelijk van de kracht en de
omstandigheden van de aanrijding.)
1Trap het rempedaal met beide voe-
ten stevig in.
Rem niet “pompend”; hierdoor is meer
kracht nodig om de auto tot stilstand te bren-
gen.
2Zet de selectiehendel in stand N.
Als de selectiehendel in stand N
staat
3 Zet na het afremmen de auto stil op
een veilige plaats langs de weg.
4 Schakel het hybr idesysteem uit.
Als de selectiehendel niet in stand N
kan worden gezet
3 Blijf het rempedaal met beide voe-
ten intrappen om de rijsnelheid van
de auto zo veel mogelijk af te rem-
men.
Houd de startknop gedurende ten minste 2
seconden ingedrukt of druk hem 3 maal ach-
ter elkaar kort in.
Alarmknipperlichten
De alarmknipperlichten worden
gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot
stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Bedieningsinstructies
Als uw auto in geval van
nood tot stilstand moet
worden gebracht
Breng de auto alleen in noodge-
vallen, bijvoorbeeld wanneer de
auto niet op de normale manier
stilgezet kan word en, als volgt tot
stilstand:
De auto tot stilstand brengen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 560 Wednesday, February 3, 2021 2:42 PM

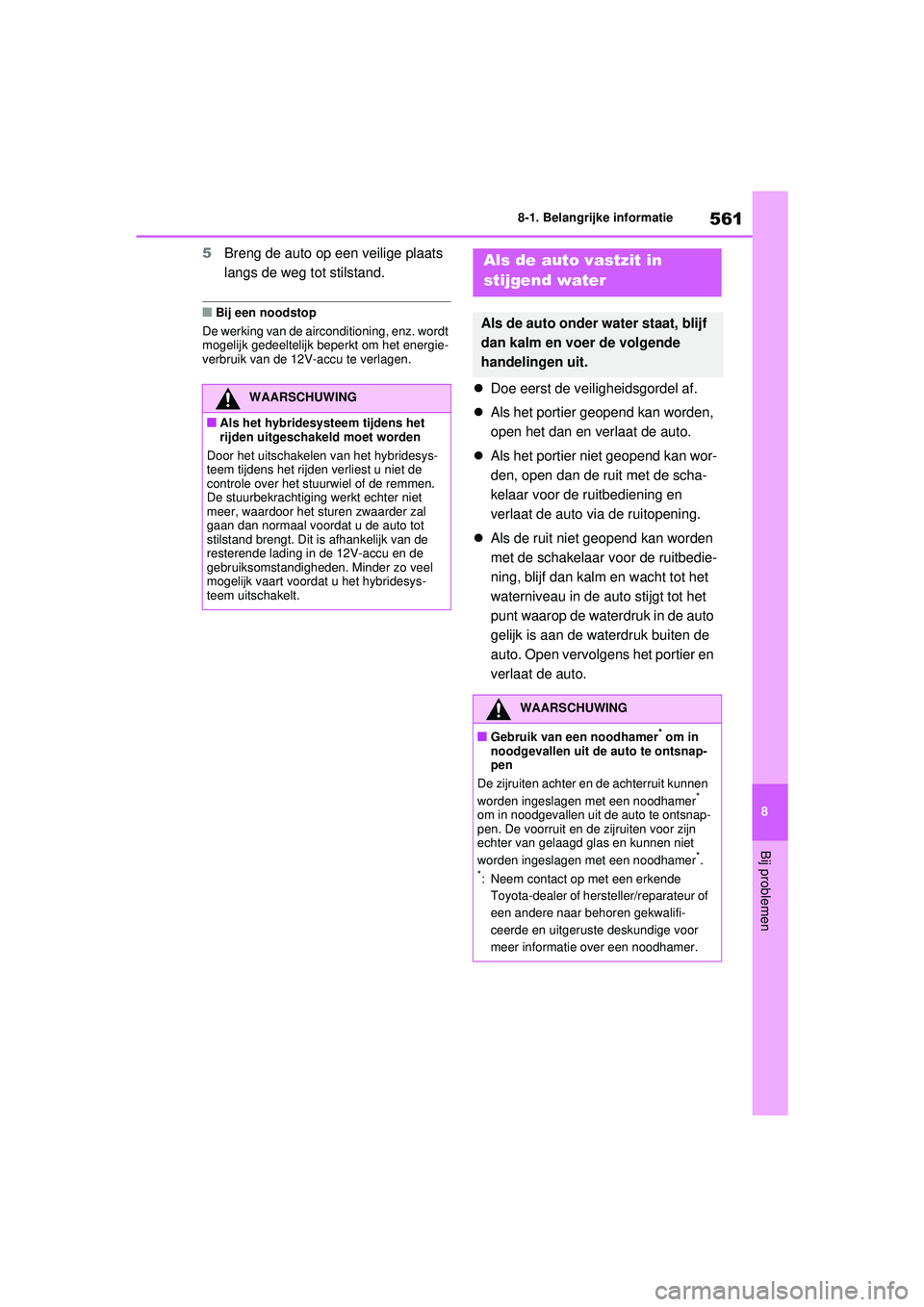

561
8
8-1. Belangrijke informatie
Bij problemen
5
Breng de auto op een veilige plaats
langs de weg tot stilstand.
■Bij een noodstop
De werking van de airconditioning, enz. wordt
mogelijk gedeeltelijk beperkt om het energie-
verbruik van de 12V-accu te verlagen.
 Doe eerst de veiligheidsgordel af.
 Als het portier geopend kan worden,
open het dan en verlaat de auto.
 Als het portier niet geopend kan wor-
den, open dan de ruit met de scha-
kelaar voor de ruitbediening en
verlaat de auto via de ruitopening.
 Als de ruit niet geopend kan worden
met de schakelaar voor de ruitbedie-
ning, blijf dan kalm en wacht tot het
waterniveau in de auto stijgt tot het
punt waarop de waterdruk in de auto
gelijk is aan de waterdruk buiten de
auto. Open vervolgens het portier en
verlaat de auto.WAARSCHUWING
■Als het hybridesysteem tijdens het
rijden uitgeschakeld moet worden
Door het uitschakel en van het hybridesys-
teem tijdens het rijden verliest u niet de
controle over het stuurwiel of de remmen.
De stuurbekrachtiging werkt echter niet
meer, waardoor het sturen zwaarder zal
gaan dan normaal voordat u de auto tot
stilstand brengt. Dit is afhankelijk van de
resterende lading in de 12V-accu en de
gebruiksomstandigheden. Minder zo veel
mogelijk vaart voordat u het hybridesys-
teem uitschakelt.
Als de auto vastzit in
stijgend water
Als de auto onder water staat, blijf
dan kalm en voer de volgende
handelingen uit.
WAARSCHUWING
■Gebruik van een noodhamer* om in
noodgevallen uit de auto te ontsnap-
pen
De zijruiten achter en de achterruit kunnen
worden ingeslagen met een noodhamer
*
om in noodgevallen uit de auto te ontsnap-
pen. De voorruit en de zijruiten voor zijn
echter van gelaagd glas en kunnen niet
worden ingeslagen met een noodhamer
*.*: Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over een noodhamer.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 561 Wednesday, February 3, 2021 2:42 PM

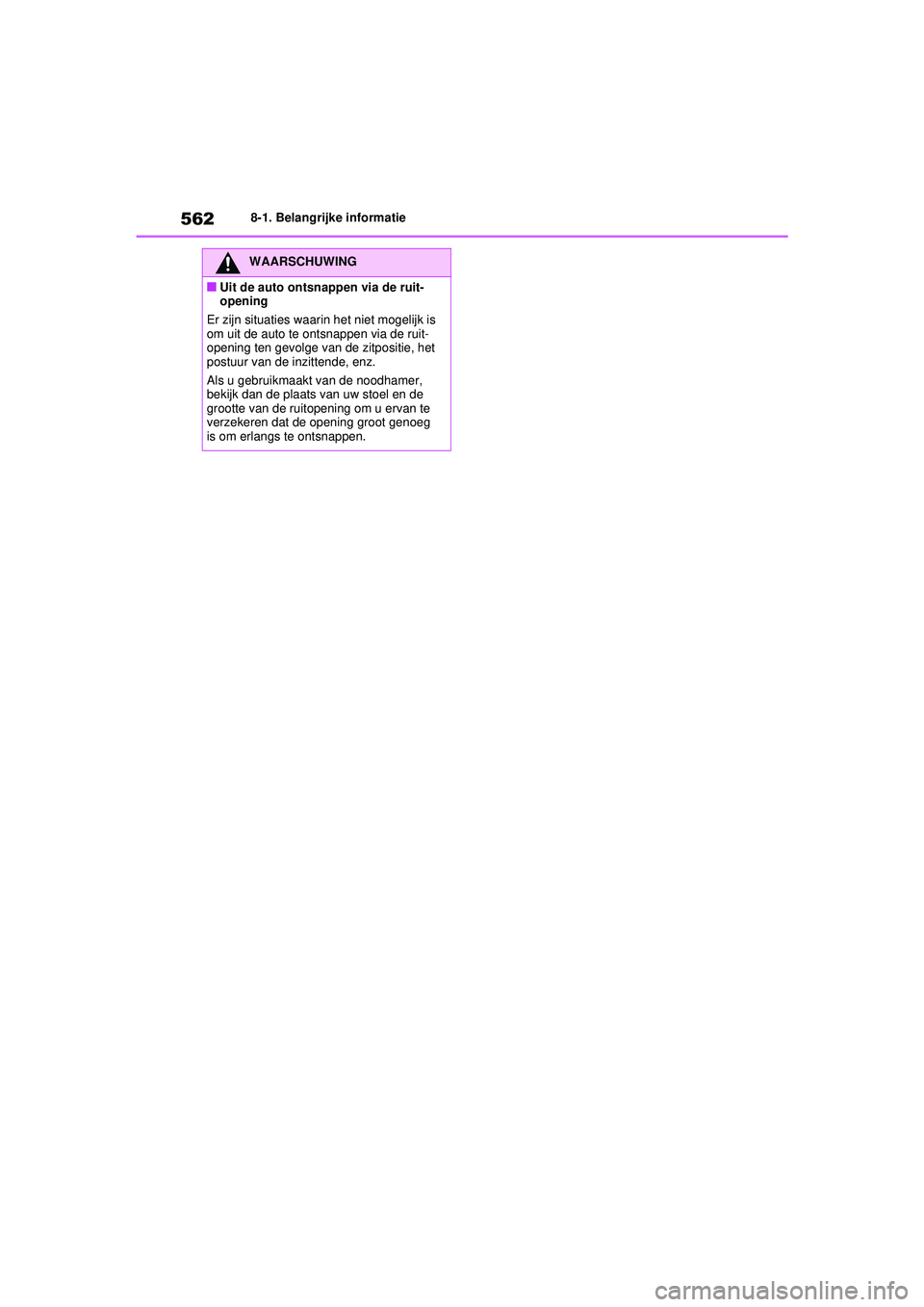

5628-1. Belangrijke informatie
WAARSCHUWING
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 562 Wednesday, February 3, 2021 2:42 PM

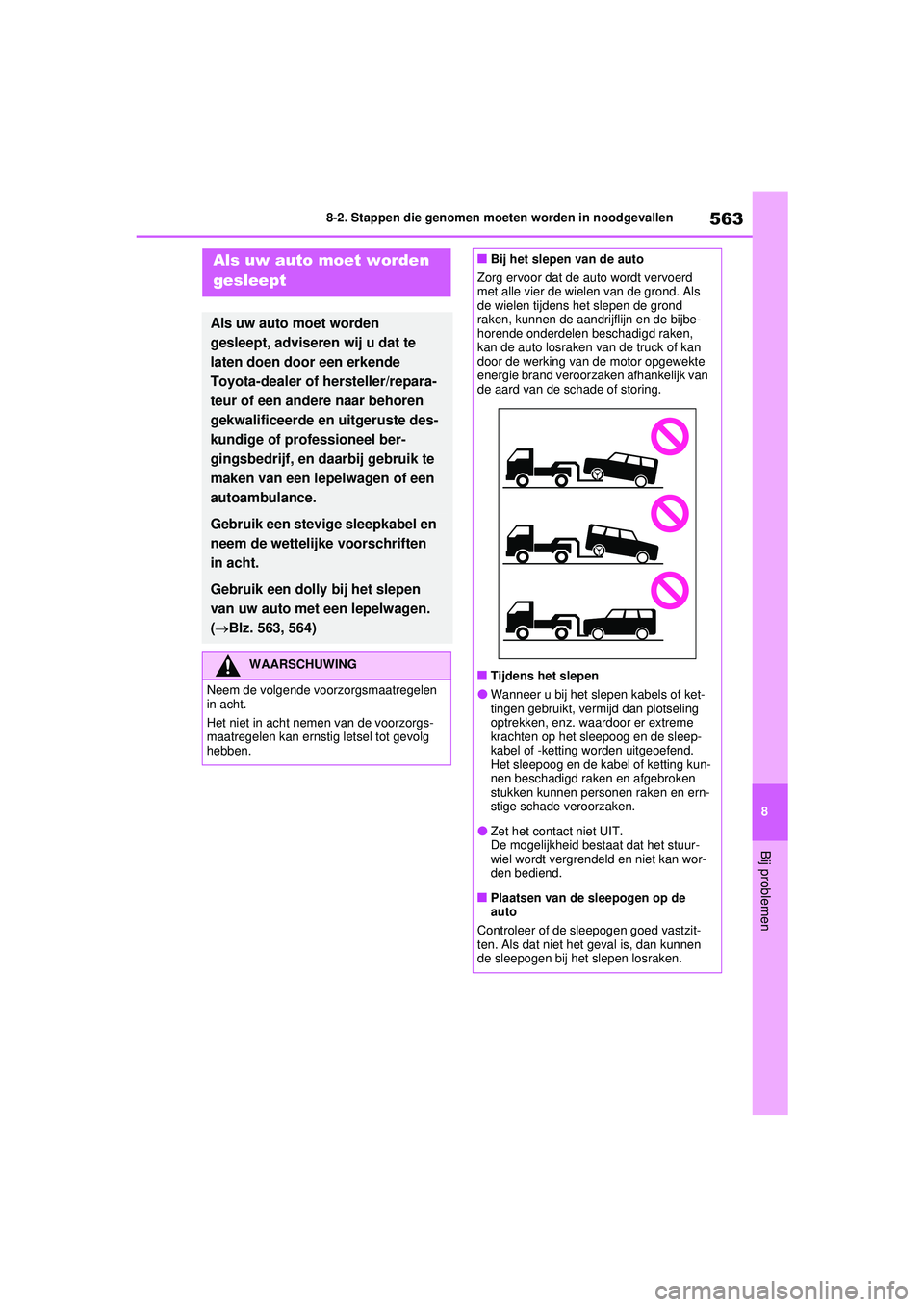

563
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
Gebruik een dolly bij het slepen
van uw auto met een lepelwagen.
(Blz. 563, 564)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Bij het slepen van de auto
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk van
de aard van de schade of storing.
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten. Als dat niet het geval is, dan kunnen
de sleepogen bij het slepen losraken.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 563 Wednesday, February 3, 2021 2:42 PM

5648-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde
Gebruik een dolly onder de achterwie-
len.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het stuurslot
is niet sterk genoeg om de voorwielen in
de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 564 Wednesday, February 3, 2021 2:42 PM

565
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het start-
knop UIT om tijdens het vervoer bewe-
ging van de auto zoveel mogelijk te
voorkomen.
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een korte
afstand worden gesleept.
Er moet een bestuurder in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, de assen, de aan-
drijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de onder-
staande procedure.
1
Verwijder de wielmoersleutel en het
sleepoog. ( Blz. 583, 594)
2 Neem het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier los ( ) en verwijder
vervolgens het afdekkapje ( ).
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.
3Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
Vervoeren op een
autoambulance
Slepen in een noodgeval
Procedure bij slepen in
een noodgeval
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 565 Wednesday, February 3, 2021 2:42 PM

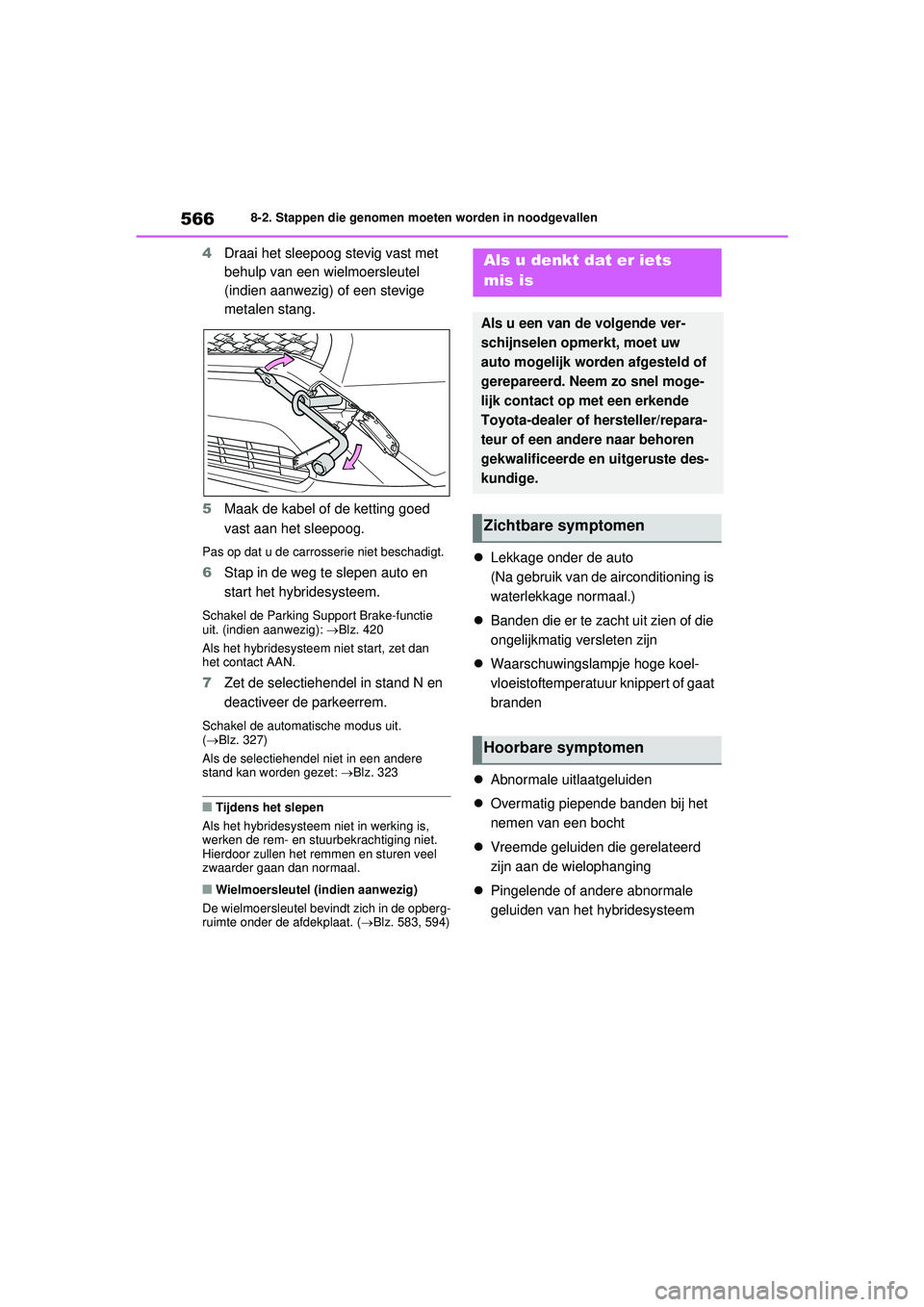

5668-2. Stappen die genomen moeten worden in noodgevallen
4Draai het sleepoog stevig vast met
behulp van een wielmoersleutel
(indien aanwezig) of een stevige
metalen stang.
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
6Stap in de weg te slepen auto en
start het hybridesysteem.
Schakel de Parking Support Brake-functie
uit. (indien aanwezig): Blz. 420
Als het hybridesysteem niet start, zet dan
het contact AAN.
7 Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Schakel de automatische modus uit.
( Blz. 327)
Als de selectiehendel niet in een andere
stand kan worden gezet:  Blz. 323
■Tijdens het slepen
Als het hybridesysteem niet in werking is,
werken de rem- en stuurbekrachtiging niet.
Hierdoor zullen het remmen en sturen veel
zwaarder gaan dan normaal.
■Wielmoersleutel (indien aanwezig)
De wielmoersleutel bevindt zich in de opberg-
ruimte onder de afdekplaat. ( Blz. 583, 594)
 Lekkage onder de auto
(Na gebruik van de airconditioning is
waterlekkage normaal.)
 Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
 Waarschuwingslampje hoge koel-
vloeistoftemperatuur knippert of gaat
branden
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij het
nemen van een bocht
 Vreemde geluiden die gerelateerd
zijn aan de wielophanging
 Pingelende of andere abnormale
geluiden van het hybridesysteem
Als u denkt dat er iets
mis is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 566 Wednesday, February 3, 2021 2:42 PM
