2021 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

319
5
5-2. Rijprocedures
Rijden
●Als u probeert het hybridesysteem
opnieuw te starten direct nadat het contact
UIT is gezet, dan start het hybridesysteem
in sommige gevallen mogelijk niet. Wacht
nadat u het contact UIT hebt gezet een
paar seconden voordat u het hybridesys-
teem opnieuw start.
■Persoonlijke voorkeursinstellingen
Raadpleeg Blz. 605 als het Smart entry-sys-
teem met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen.
1 Breng de auto volledig tot stilstand.
2 Activeer de parkeerrem wanneer
deze in de stand voor handmatige
bediening staat. ( Blz. 326)
Controleer of het waarschuwingslampje van
de parkeerrem brandt.
3Zet de selectiehendel in stand P.
4 Druk kort en krachtig op de start-
knop.
Het hybridesysteem stopt en de weergave
van het instrumentenpaneel dooft.
Laat de selectiehendel los wanneer u op de
startknop drukt.
5Laat het rempedaal los en contro-
leer of ACCESSORY (stand ACC)
of IGNITION ON (contact AAN) niet
wordt weergegeven op het multi-
informatiedisplay.
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten
alvorens het hybridesysteem te starten.
Trap onder geen enkele voorwaarde het
gaspedaal in bij het starten van het hybri-
desysteem.
Als u dat wel doet, kan dat leiden tot een
ongeval waarbij ernstig letsel kan ont-
staan.
■Wees voorzichtig tijdens het rijden
Als een storing aan het hybridesysteem
zich voordoet terwijl de auto rijdt, vergren-
del of open de portieren dan niet totdat de
auto veilig en volledig tot stilstand is geko-
men. Als onder deze omstandigheden het
stuurslot wordt geactiveerd, kan dit leiden
tot een ongeval waarbij ernstig letsel kan
ontstaan.
OPMERKING
■Starten van het hybridesysteem
Indien het hybridesysteem moeilijk start,
laat uw auto dan onmiddellijk controleren
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Symptomen die kunnen duiden op
een defect in de startknop
Als de startknop anders lijkt te werken dan
normaal, bijvoorbeeld al s de knop iets blijft
hangen, kan de startknop defect zijn.
Neem onmiddellijk contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Uitschakelen van het
hybridesysteem
WAARSCHUWING
■Uitschakelen van het hybridesys-
teem in noodgevallen
●Als u in een noodgeval het hybridesys-
teem tijdens het rijden wilt stoppen,
houdt u de startknop langer dan 2
seconden ingedrukt of drukt u deze min-
stens 3 keer kort achter elkaar in.
(  Blz. 560)
Raak de startknop echter tijdens het rij-
den niet aan, behalve in geval van
nood. Door het uitschakelen van het
hybridesysteem tijd ens het rijden ver-
liest u niet de controle over het stuurwiel
of de remmen. De stuurbekrachtiging
werkt echter niet meer, waardoor het
sturen zwaarder zal gaan dan normaal
voordat u de auto tot stilstand brengt.
Dit is afhankelijk van de resterende
lading in de 12V-accu en de gebruiks-
omstandigheden. Zet in dat geval de
auto aan de kant zodra dit veilig kan.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 319 Wednesday, February 3, 2021 2:42 PM

3205-2. Rijprocedures
De stand kan worden gewijzigd door op
de startknop te drukken zonder het
rempedaal in te trappen. (De stand ver-
andert iedere keer dat op de knop
wordt gedrukt.)
1UIT
*
De alarmknipperlichten kunnen worden
gebruikt.
2ACC
Sommige elektrische componenten zoals
het audiosysteem kunnen worden gebruikt.
ACCESSORY (stand ACC) wordt op het
multi-informatiedisplay weergegeven.
3AAN
Alle elektrische componenten kunnen wor-
den gebruikt.
IGNITION ON (contact AAN) wordt op het
multi-informatiedisplay weergegeven.
*: Als de selectiehendel niet in stand P staat
en het hybridesysteem wordt uitgezet,
blijft het contact AAN staan en gaat het
niet UIT.
■Auto power off-functie
●Als het contact langer dan 20 minuten in
stand ACC of AAN staat (hybridesysteem
niet in werking) terwijl de selectiehendel in
stand P staat, wordt het contact automa-
tisch UIT gezet.
●Als de 12V-accu bijna leeg is en de selec-
tiehendel in stand P staat terwijl het con-
tact in stand ACC of AAN staat
(hybridesysteem niet in werking), klinkt er
een zoemer en wordt er een melding weer-
gegeven op het multi-informatiedisplay. Als
deze situatie blijft voortduren, wordt het
contact automatisch UIT gezet.
Deze functie kan het ontladen van de 12V-
accu echter niet helemaal voorkomen. Laat
de auto niet gedurende langere tijd in stand
ACC of AAN staan terwijl het hybridesysteem
niet in werking is.
WAARSCHUWING
●Als de startknop wordt bediend terwijl
de auto rijdt, verschijnt er een waar-
schuwingsmelding op het multi-informa-
tiedisplay en klinkt er een zoemer.
●Zet om het hybridesysteem opnieuw te
starten nadat dit ten gevolge van een
noodsituatie tijdens het rijden is uitge-
schakeld de selectiehendel in stand N
en druk de startknop kort en stevig in.
Wijzigen van de standen van
het contact
OPMERKING
■Voorkomen van ontlading van de
12V-accu
●Zet het contact niet gedurende een lan-
gere periode in stand ACC of AAN zon-
der het hybridesysteem in te schakelen.
●Als ACCESSORY (stand ACC) of IGNI-
TION ON (contact AAN) op het multi-
informatiedisplay wordt weergegeven, is
het contact niet UIT. Verlaat de auto
nadat u het contact UIT hebt gezet.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 320 Wednesday, February 3, 2021 2:42 PM

321
5
5-2. Rijprocedures
Rijden
Als het hybridesyst
eem wordt uitge-
schakeld met de selectiehendel in een
andere stand dan P, dan wordt het con-
tact niet UIT maar in stand ACC gezet.
Voer de volgende procedure uit om het
contact UIT te zetten:
1 Controleer of de parkeerrem is
geactiveerd.
2 Zet de selectiehendel in stand P.
3 Controleer of IGNITION ON (con-
tact AAN) op het multi-informatie-
display wordt weergegeven en druk
de startknop kort en stevig in.
4 Controleer of A CCESSORY (stand
ACC) of IGNITION ON (contact
AAN) op het multi-informatiedisplay
uit is.
*1: Zet de selectiehendel onder normale rijomstandigheden in stand D voor een
zo laag mogelijk brandstofverbruik en
een zo laag mogelijke geluidsproductie.
*2: Alleen auto's met paddle shift-schake-laars: door het selecteren van schakelbe-
reiken in stand D kan er passend op de
motor geremd worden. ( Blz. 323)
*3: Door in stand S een schakelbereik te
selecteren, kunt u de mate van accelereren
en afremmen op de motor beïnvloeden.
■Wanneer er wordt gereden met inge-
schakelde Dynamic Radar Cruise Con-
trol met volledig snelheidsbereik of
cruise control (indien aanwezig)
Ook wanneer de volgende handelingen wor-
den uitgevoerd met als doel op de motor af te
remmen, wordt er niet op de motor afgeremd
omdat de Dynamic Radar Cruise Control met
volledig snelheidsbereik of cruise control niet
wordt uitgeschakeld.
●Als er tijdens het rijden in stand D of stand
S wordt teruggeschakeld naar 5 of 4.
(  Blz. 323, 324)
●Als tijdens het rijden in stand D de sport-
modus wordt ingeschakeld. ( Blz. 433)
Uitschakelen van het hybride-
systeem met de selectiehendel
in een andere stand dan P
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Schakel het hybridesys teem niet uit als de
selectiehendel in een andere stand dan P
staat. Als het hybridesysteem wordt uitge-
schakeld met de selectiehendel in een
andere stand, wordt het contact niet UIT
gezet, maar blijft het AAN. Als het contact
AAN blijft, kan de accu ontladen raken.
Hybridetransmissie
Selecteer de schakelstand op
basis van uw doel en de situatie.
Doel en functie van de
schakelstanden
Schakel-
stand Doel of functie
PParkeren van de auto/inscha-
kelen van het hybridesysteem
RAchteruit
NNeutraalstand
DNormale rijmodus*1, 2
SRijden in S-modus*3
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 321 Wednesday, February 3, 2021 2:42 PM

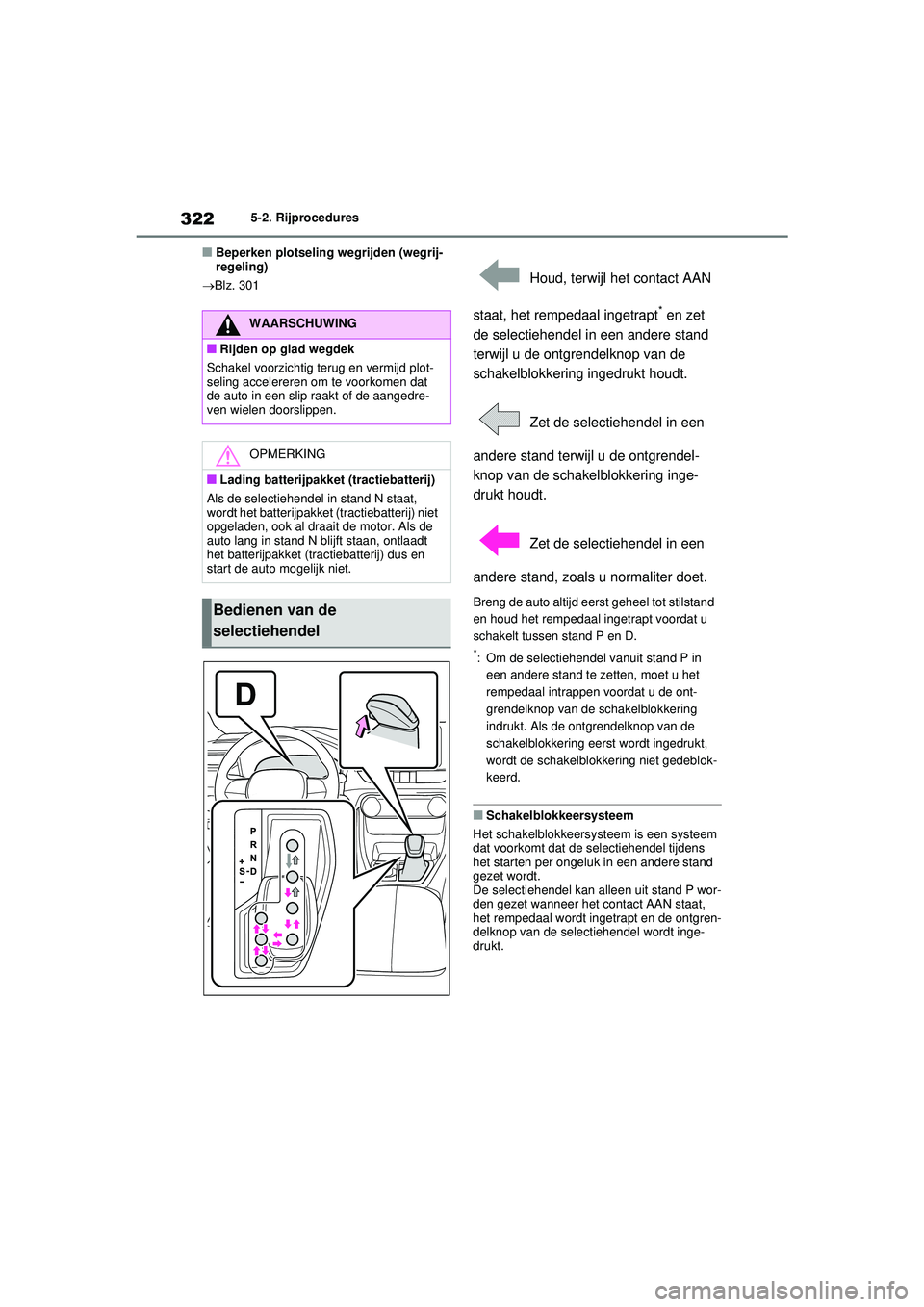

3225-2. Rijprocedures
■Beperken plotseling wegrijden (wegrij-
regeling)
 Blz. 301
Houd, terwijl het contact AAN
staat, het rempedaal ingetrapt
* en zet
de selectiehendel in een andere stand
terwijl u de ontgrendelknop van de
schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een
andere stand terwijl u de ontgrendel-
knop van de schakelblokkering inge-
drukt houdt.
Zet de selectiehendel in een
andere stand, zoals u normaliter doet.
Breng de auto altijd eerst geheel tot stilstand
en houd het rempedaal ingetrapt voordat u
schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten, moet u het
rempedaal intrappen voordat u de ont-
grendelknop van de schakelblokkering
indrukt. Als de ontgrendelknop van de
schakelblokkering eerst wordt ingedrukt,
wordt de schakelblokkering niet gedeblok-
keerd.
■Schakelblokkeersysteem
Het schakelblokkeersyst eem is een systeem
dat voorkomt dat de selectiehendel tijdens
het starten per ongeluk in een andere stand
gezet wordt.
De selectiehendel kan alleen uit stand P wor-
den gezet wanneer het contact AAN staat,
het rempedaal wordt ingetrapt en de ontgren-
delknop van de selectiehendel wordt inge-
drukt.
WAARSCHUWING
■Rijden op glad wegdek
Schakel voorzichtig terug en vermijd plot-
seling accelereren om te voorkomen dat
de auto in een slip raakt of de aangedre-
ven wielen doorslippen.
OPMERKING
■Lading batterijpakket (tractiebatterij)
Als de selectiehendel in stand N staat,
wordt het batterijpakket (tractiebatterij) niet
opgeladen, ook al draait de motor. Als de
auto lang in stand N blijft staan, ontlaadt
het batterijpakket (tractiebatterij) dus en
start de auto mogelijk niet.
Bedienen van de
selectiehendel
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 322 Wednesday, February 3, 2021 2:42 PM

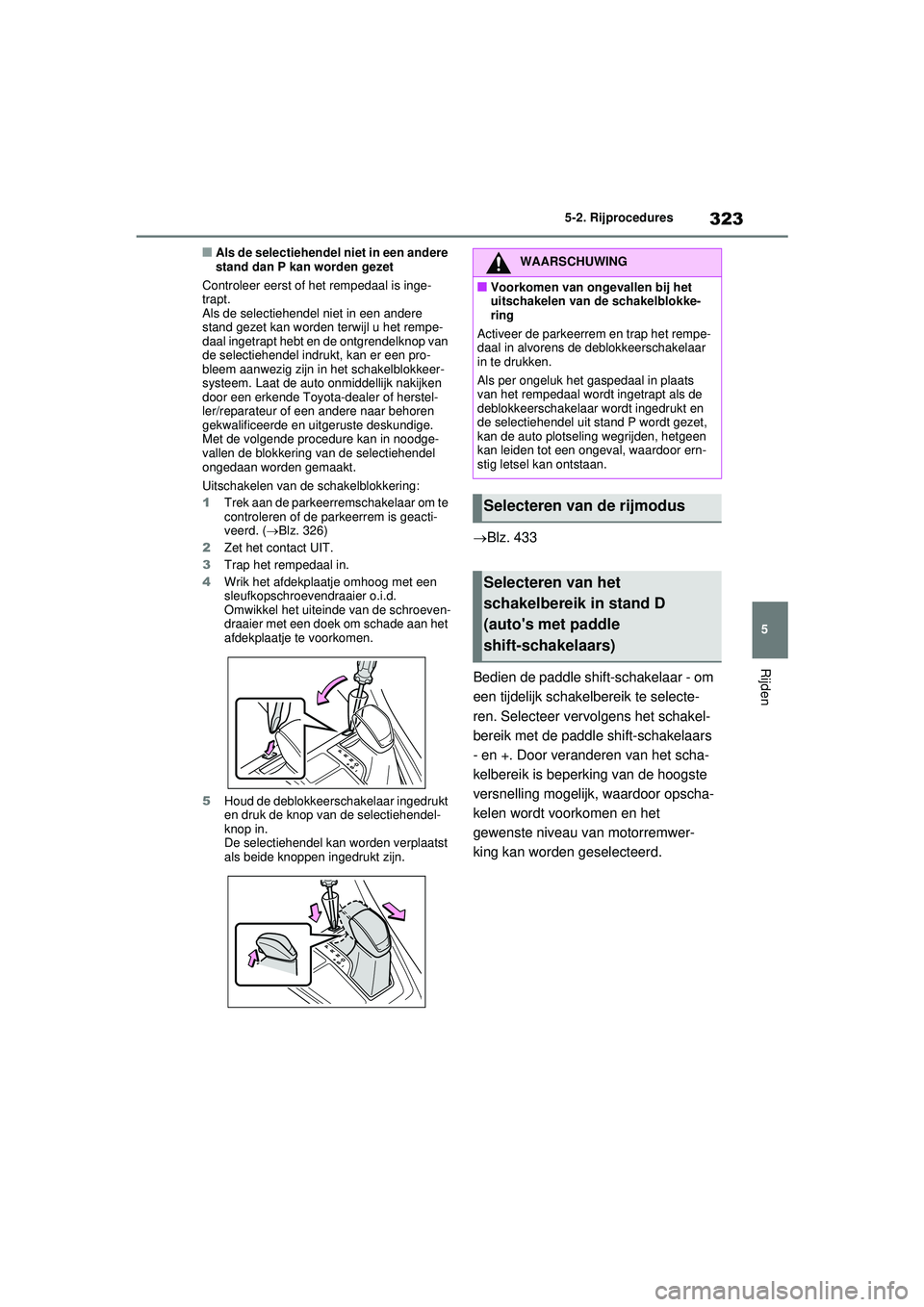

323
5
5-2. Rijprocedures
Rijden
■Als de selectiehendel niet in een andere
stand dan P kan worden gezet
Controleer eerst of het rempedaal is inge-
trapt.
Als de selectiehendel niet in een andere
stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt en de ontgrendelknop van
de selectiehendel indrukt, kan er een pro-
bleem aanwezig zijn in het schakelblokkeer-
systeem. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodge-
vallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
1 Trek aan de parkeerremschakelaar om te
controleren of de parkeerrem is geacti-
veerd. ( Blz. 326)
2 Zet het contact UIT.
3 Trap het rempedaal in.
4 Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
5 Houd de deblokkeerschakelaar ingedrukt
en druk de knop van de selectiehendel-
knop in.
De selectiehendel kan worden verplaatst
als beide knoppen ingedrukt zijn.
Blz. 433
Bedien de paddle shift-schakelaar - om
een tijdelijk schakelbereik te selecte-
ren. Selecteer vervolgens het schakel-
bereik met de paddle shift-schakelaars
- en +. Door veranderen van het scha-
kelbereik is beperking van de hoogste
versnelling mogelijk, waardoor opscha-
kelen wordt voorkomen en het
gewenste niveau van motorremwer-
king kan worden geselecteerd.
WAARSCHUWING
■Voorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
Selecteren van de rijmodus
Selecteren van het
schakelbereik in stand D
(auto's met paddle
shift-schakelaars)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 323 Wednesday, February 3, 2021 2:42 PM

3245-2. Rijprocedures
1Opschakelen
2 Terugschakelen
Het geselecteerde schakelbereik, D1 t/m
D6, wordt weergegeven op het multi-infor-
matiedisplay.
■Schakelbereiken en hun functies
●U kunt kiezen uit 6 niveaus voor de mate
van accelereren en afremmen op de
motor.
●Bij een kleiner schakelbereik wordt er ster-
ker geaccelereerd en op de motor afge-
remd dan bij een groter schakelbereik en
ook neemt het toerental toe.
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld, ze lfs niet als de paddle
shift-schakelaar wordt bediend. (Er klinkt
tweemaal een zoemer.)
■Automatische blokkering van de selec-
tie van het schakelbereik in stand D
De selectie van het schakelbereik in stand D
wordt geblokkeerd in de volgende gevallen:
●Als de auto tot stilstand komt
●Als in een schakelprogramma het gaspe-
daal gedurende langer dan een bepaalde
tijd wordt ingetrapt
●Als de selectiehendel in een andere stand
dan D wordt gezet
●Wanneer de paddle shift-schakelaar +
gedurende een bepaalde periode wordt
ingedrukt
Als de selectiehendel in stand S staat,
kunnen de selectiehendel of paddle
shift-schakelaars (indien aanwezig) als
volgt worden bediend:
1 Opschakelen
2 Terugschakelen
Het geselecteerde schakelbereik, S1 t/m S6,
wordt weergegeven op het multi-informatie-
display.
Het standaard schakelbereik in stand S
is automatisch beperkt tot S4.
*
*: Stand S3 wordt ingeschakeld wanneer de
sportmodus is ingesteld. ( Blz. 433)
Wijzigen van het schakelbereik
in stand S
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 324 Wednesday, February 3, 2021 2:42 PM

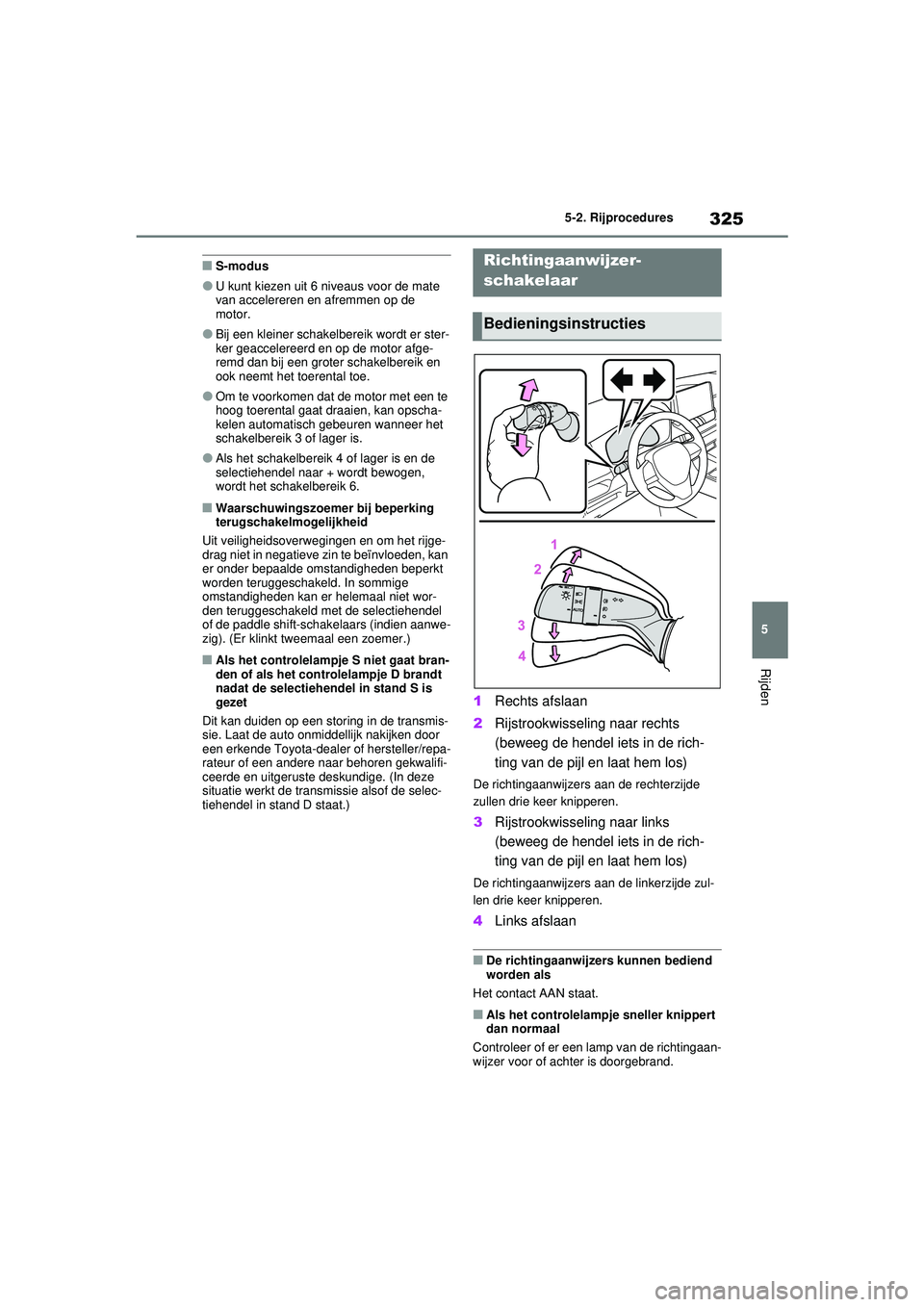

325
5
5-2. Rijprocedures
Rijden
■S-modus
●U kunt kiezen uit 6 niveaus voor de mate
van accelereren en afremmen op de
motor.
●Bij een kleiner schakelbereik wordt er ster-
ker geaccelereerd en op de motor afge-
remd dan bij een groter schakelbereik en
ook neemt het toerental toe.
●Om te voorkomen dat de motor met een te
hoog toerental gaat draaien, kan opscha-
kelen automatisch gebeuren wanneer het
schakelbereik 3 of lager is.
●Als het schakelbereik 4 of lager is en de
selectiehendel naar + wordt bewogen,
wordt het schakelbereik 6.
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld met de selectiehendel
of de paddle shift-schakelaars (indien aanwe-
zig). (Er klinkt tweemaal een zoemer.)
■Als het controlelampje S niet gaat bran-
den of als het controlelampje D brandt
nadat de selectiehendel in stand S is
gezet
Dit kan duiden op een storing in de transmis-
sie. Laat de auto onmi ddellijk nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. (In deze
situatie werkt de transmissie alsof de selec-
tiehendel in stand D staat.)
1 Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
■Als het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 325 Wednesday, February 3, 2021 2:42 PM

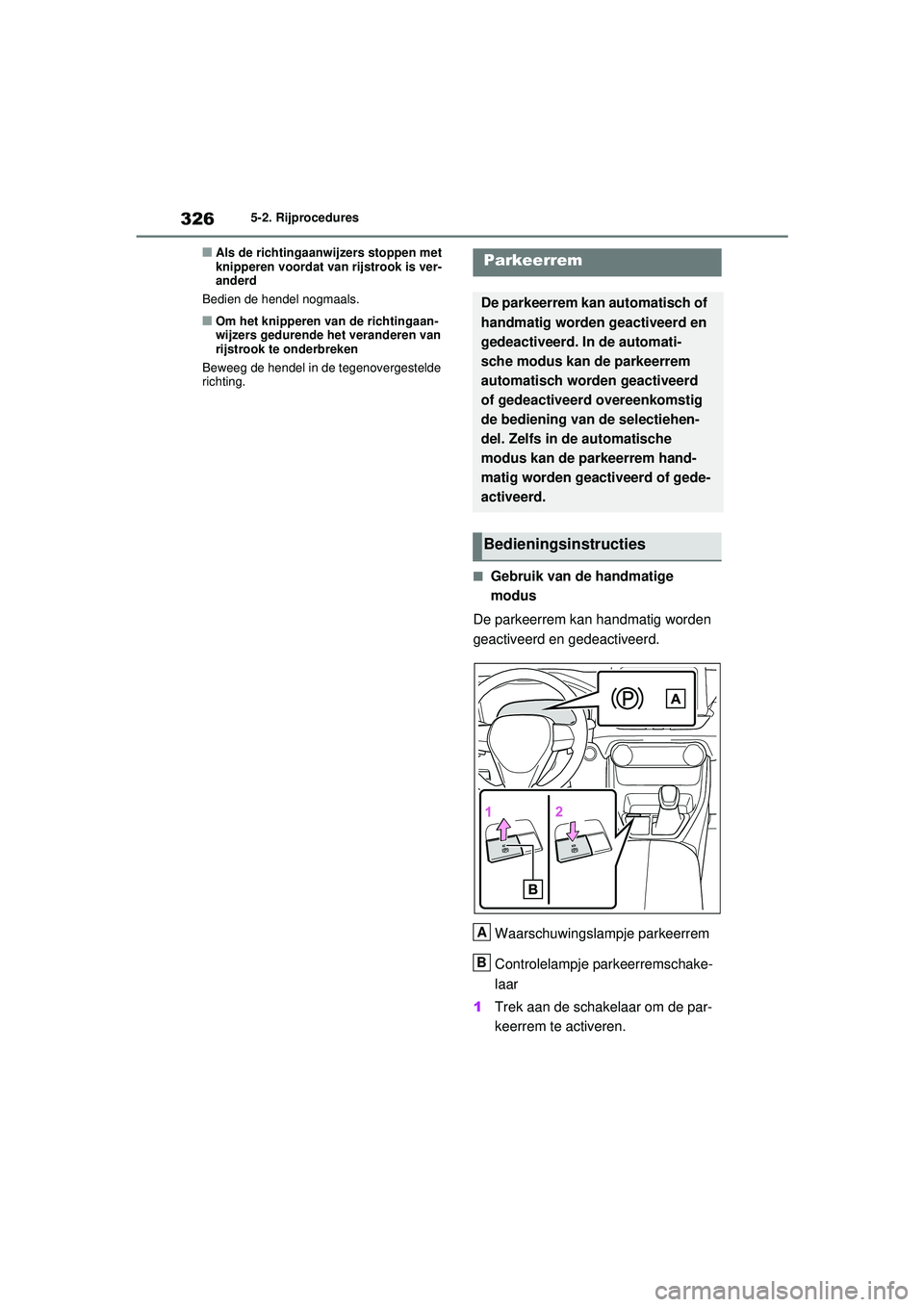

3265-2. Rijprocedures
■Als de richtingaanwijzers stoppen met
knipperen voordat van rijstrook is ver-
anderd
Bedien de hendel nogmaals.
■Om het knipperen van de richtingaan-
wijzers gedurende het veranderen van
rijstrook te onderbreken
Beweeg de hendel in de tegenovergestelde
richting.
■Gebruik van de handmatige
modus
De parkeerrem kan handmatig worden
geactiveerd en gedeactiveerd.
Waarschuwingslampje parkeerrem
Controlelampje parkeerremschake-
laar
1 Trek aan de schakelaar om de par-
keerrem te activeren.
Parkeerrem
De parkeerrem kan automatisch of
handmatig worden geactiveerd en
gedeactiveerd. In de automati-
sche modus kan de parkeerrem
automatisch worden geactiveerd
of gedeactiveerd overeenkomstig
de bediening van de selectiehen-
del. Zelfs in de automatische
modus kan de parkeerrem hand-
matig worden geactiveerd of gede-
activeerd.
Bedieningsinstructies
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 326 Wednesday, February 3, 2021 2:42 PM
