2021 TOYOTA RAV4 PLUG-IN HYBRID Instructieboekje (in Dutch)

55
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Voordat u de geschiktheid van
elke zitpositie bij een baby- of kin-
derzitje controleert
1 Controleren van de normen voor
baby- en kinderzitjes.
Gebruik een baby- of kinderzitje dat
voldoet aan de VN ECE R44
*1- of
VN ECE R129
*1, 2-norm.
Het onderstaande erkende keur-
merk staat op de baby- en kinderzit-
jes.
Controleer of het baby- of kinder-
zitje is voorzien va n het juiste keur-
merk.
Voorbeeld van het weergegeven nummer
van het voorschrift
Typegoedkeuringsmerk VN ECE
R44
*3
De gewichtsklasse van kinderen die
in aanmerking komen voor een zitje
met het typegoedkeuringsmerk VN
ECE R44 wordt weergegeven. Typegoedkeuringsmerk VN ECE
R129
*3
De lengtecategorie en gewichts-
klasse van kinderen die in aanmer-
king komen voor een zitje met het
typegoedkeuringsmerk VN ECE
R129 worden weergegeven.
2 Controleren van de categorie van
het baby- of kinderzitje.
Controleer het typegoedkeurings-
merk van het baby- of kinderzitje
om te zien voor welke van de onder-
staande categorieën het zitje
geschikt is.
Indien u twijfelt, controleer dan de
gebruikershandleiding van het
baby- of kinderzitje of neem contact
op met de verkoper van het zitje.
• “universeel”
• “semi-universeel”
• “beperkt”
• “voertuigspecifiek”
*1: VN ECE R44 en VN ECE R129 zijn voor- schriften van de VN voor baby- en kinder-
zitjes.
*2: De in de tabel genoemde baby- en kin-derzitjes zijn mogelijk niet verkrijgbaar
buiten de EU.
*3: Het weergegeven keurmerk kan per pro-duct verschillend zijn.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 55 Wednesday, February 3, 2021 2:42 PM

561-2. Veiligheidsvoorzieningen voor kinderen
■Geschiktheid van elke zitpositie
bij een baby- of kinderzitje
Auto's met linkse besturing
Auto's met rechtse besturing
*1: Schuif de voorstoel helemaal naar achte-ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk rechtop. Indien er bij het plaatsen van
een in de rijrichting geplaatst kinderzitje
een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: :Verwijder indien mogelijk de hoofdsteun indien deze de werking van het baby- of
kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste
stand.
*4: Gebruik alleen een in de rijrichting geplaatst baby- of kinderzitje als de aan/
uit-schakelaar voor de airbag in stand
ON staat.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Geschikt voor een “universeel”
baby- of kinderzitje vastgezet met
een veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen baby-
en kinderzitjes ( Blz. 58).
Geschikt voor i-Size- en ISOfix-
baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Gebruik nooit een tegen de rijrich-
ting in geplaatst baby- of kinderzitje
op de voorpassagiersstoel als de
aan/uit-schakelaar voor de airbag
in stand ON staat.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 56 Wednesday, February 3, 2021 2:42 PM

57
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitposities voor de in de boven-
staande tabel genoemde “bevestigingen”. Raadpleeg de onderstaande tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabel kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid of informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
StoelpositienummerAan/uit-schakelaar airbag
ONOFF
Zitpositie geschikt voor universeel
zitje vastgezet met gordel (Ja/
Nee)Ja
Alleen in
de rijrich-
ting
JaJaJaJa
Zitpositie i-Size (Ja/Nee)NeeNeeJaNeeJa
Zitpositie geschikt voor zijwaarts
geplaatst zitje (L1/L2/Nee)NeeNeeNeeNeeNee
Geschikte bevestiging voor tegen
de rijrichting in geplaatst zitje (R1/
R2X/R2/R3/Nee)
NeeNeeR1, R2X, R2, R3NeeR1, R2X, R2, R3
Geschikte bevestiging voor in de
rijrichting geplaatst zitje (F2X/F2/
F3/Nee)
NeeNeeF2X, F2, F3NeeF2X, F2, F3
Geschikte bevestiging voor zitkus-
sen (B2/B3/Nee)NeeNeeB2, B3NeeB2, B3
BevestigingBeschrijving
F3In de rijrichting geplaatst baby- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaatst baby - of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 57 Wednesday, February 3, 2021 2:42 PM

581-2. Veiligheidsvoorzieningen voor kinderen
■Tabel m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes
De in de tabel genoemde baby- en kinderzi tjes zijn mogelijk niet verkrijgbaar buiten
de EU.
R1Tegen de rijrichting in geplaatst babyzitje
L1Naar links gericht babyzitje (reiswieg)
L2Naar rechts gericht babyzitje (reiswieg)
B2Zitkussen
B3Zitkussen
GewichtsgroepenAanbevolen baby- of kinderzitje
Zitpositie
Aan/uit-schakelaar airbag
ONOFF
0, 0+
Minder dan 13 kg

G0+, BABY SAFE
PLUS (Ja/Nee)NeeJaJaJaJa
G0+ BABY SAFE
PLUS met VEILIG-
HEIDSGORDELBE-
VESTIGING, BASE
PLATFORM (Ja/
Nee)
NeeJaJaJaJa
I
9 - 18 kgTOYOTA DUO PLUS
(Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met
gordelJa
Uitslui-
tend vast-
zetten met
gordel
Ja
Ja
Uitslui- tend
vastzet- ten met gordel
Ja
II, III
15 - 36 kg
KIDFIX XP SICT (Ja/
Nee)
Ja
Uitslui-
tend vast-
zetten met gordelJa
Uitslui-
tend vast-
zetten met gordel
JaNeeJa
MAXI PLUS (Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met
gordelJa
Uitslui-
tend vast-
zetten met
gordel
JaNeeJa
BevestigingBeschrijving
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 58 Wednesday, February 3, 2021 2:42 PM

59
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
Bij het vastzetten van sommige typen
baby- of kinderzitjes op de achterstoel
kunnen de veiligheidsgordels op de
plaatsen naast het zitje mogelijk niet
goed worden gebruikt en komen ze
mogelijk in aanraking met het zitje. Ook
kan de werking van de veiligheidsgor-
del negatief worden beïnvloed. Draag
uw veiligheidsgordel goed aansluitend
over uw schouder en laag over uw heu-
pen. Wanneer dit niet het geval is of
wanneer hij in aanraking komt met het
zitje, ga dan ergens anders zitten. Het
niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot
gevolg hebben.

Verstel bij het plaatsen van een
baby- of kinderzitje op de achter-
stoelen de voorstoel zodanig dat
deze niet in aanraking komt met het
kind of het baby- of kinderzitje. 
Indien bij het plaatsen van een kin-
derzitje met steunvoet de rugleu-
ning in de weg zit wanneer u het zitje
op de steunvoet wilt bevestigen, zet
dan de rugleuning naar achteren tot
er voldoende ruimte is.
 Als het schouderbevestigingspunt
van de veiligheidsgordel zich vóór
de gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar
voren.
 Indien bij het plaatsen van een zit-
kussen het kind in het baby- of kin-
derzitje erg rechtop zit, zet u de
rugleuning in een comfortabelere
stand. En als het schouderbevesti-
gingspunt van de veiligheidsgordel
zich vóór de gordelgeleider van het
kinderzitje bevindt, verplaatst u de
zitting naar voren.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 59 Wednesday, February 3, 2021 2:42 PM

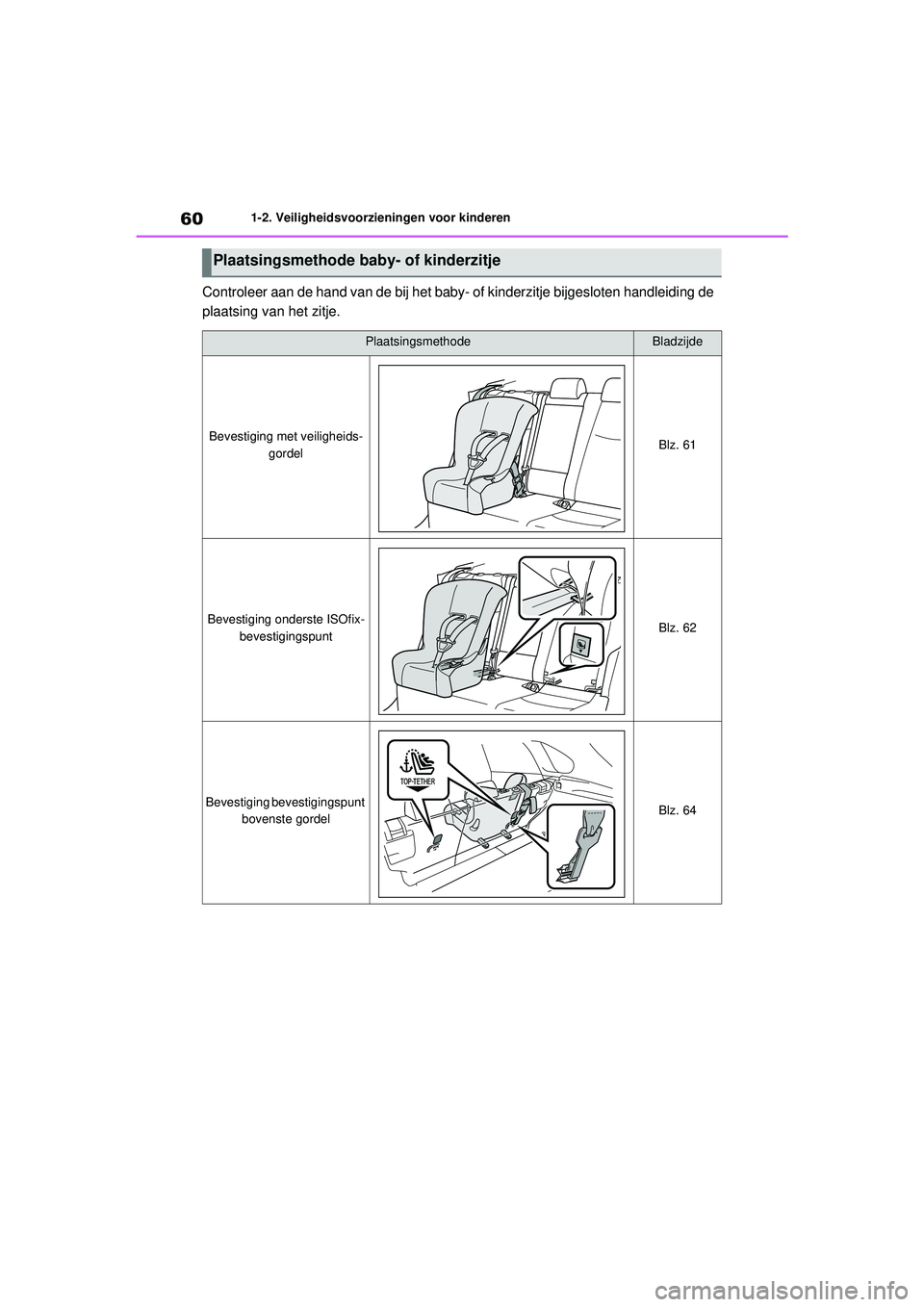

601-2. Veiligheidsvoorzieningen voor kinderen
Controleer aan de hand van de bij het baby- of kinderzitje bijgesloten handleiding de
plaatsing van het zitje.
Plaatsingsmethode baby- of kinderzitje
PlaatsingsmethodeBladzijde
Bevestiging met veiligheids-gordelBlz. 61
Bevestiging onderste ISOfix-bevestigingspuntBlz. 62
Bevestiging bevestigingspunt bovenste gordelBlz. 64
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 60 Wednesday, February 3, 2021 2:42 PM

61
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Een baby- of kinderzitje plaatsen
met behulp van een veiligheids-
gordel
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
Als het desbetreffende baby- of kinder-
zitje niet binnen de “universele” catego-
rie valt (of de benodigde informatie
staat niet in de tabel), raadpleeg dan de
“voertuiglijst” van de fabrikant van het
baby- of kinderzitje voor de diverse
mogelijke montageposities of doe
navraag naar de compatibiliteit bij de
verkoper van het zitje. ( Blz. 55, 56)
1 Als het plaatsen van een baby- of
kinderzitje op de voorpassagiers-
stoel onvermijdelijk is, raadpleeg
dan Blz. 52 voor het afstellen van
de voorpassagiersstoel.
2 Zet de rugleuning zo veel mogelijk
rechtop. Indien er bij het plaatsen
van een in de rijrichting geplaatst
kinderzitje een opening aanwezig is
tussen het kinderzitje en de rugleu-
ning, stel de rugleuning dan af tot-
dat het zitje en de rugleuning goed
contact maken.
3 Verwijder indien mogelijk de hoofd-
steun indien deze de plaatsing van
het baby- of kinderzitje hindert. Zet
anders de hoofdsteun in de hoogste
stand. ( Blz. 276) 4
Voer de veiligheidsgordel door het
baby- of kinderzitje en steek de
gesp in de gordelsluiting. Controleer
of de gordel niet gedraaid is. Maak
de veiligheidsgordel goed vast aan
het baby- of kinderzitje aan de hand
van de bijgesloten handleiding.
5 Als uw baby- of kinderzitje niet is
voorzien van een vergrendelsys-
teem voor de veiligheidsgordel, zet
het zitje dan vast met een blokkeer-
clip.
6 Beweeg het baby- of kinderzitje na
het plaatsen naar achteren en naar
voren om te controleren of het goed
vastzit. ( Blz. 62)
Baby- of kinderzitje vastgezet
met een veiligheidsgordel
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 61 Wednesday, February 3, 2021 2:42 PM

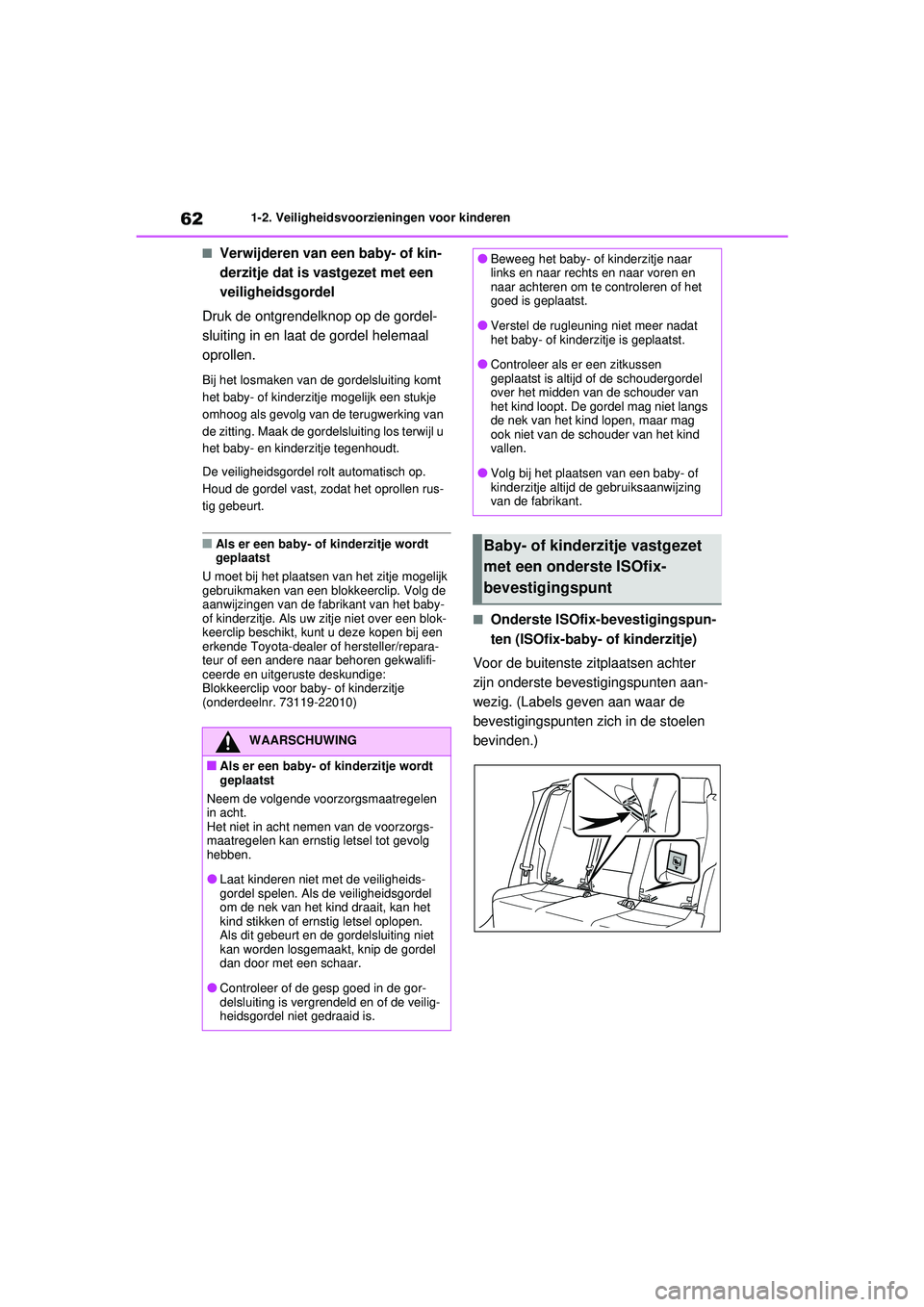

621-2. Veiligheidsvoorzieningen voor kinderen
■Verwijderen van een baby- of kin-
derzitje dat is vastgezet met een
veiligheidsgordel
Druk de ontgrendelknop op de gordel-
sluiting in en laat de gordel helemaal
oprollen.
Bij het losmaken van de gordelsluiting komt
het baby- of kinderzitje mogelijk een stukje
omhoog als gevolg van de terugwerking van
de zitting. Maak de gor delsluiting los terwijl u
het baby- en kinderzitje tegenhoudt.
De veiligheidsgordel rolt automatisch op.
Houd de gordel vast, zodat het oprollen rus-
tig gebeurt.
■Als er een baby- of kinderzitje wordt
geplaatst
U moet bij het plaatsen van het zitje mogelijk
gebruikmaken van een blokkeerclip. Volg de
aanwijzingen van de fabrikant van het baby-
of kinderzitje. Als uw zitje niet over een blok-
keerclip beschikt, kunt u deze kopen bij een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)
■Onderste ISOfix-bevestigingspun-
ten (ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen achter
zijn onderste bevestigingspunten aan-
wezig. (Labels geven aan waar de
bevestigingspunten zich in de stoelen
bevinden.)
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Laat kinderen niet met de veiligheids-
gordel spelen. Als de veiligheidsgordel
om de nek van het kind draait, kan het
kind stikken of ernstig letsel oplopen.
Als dit gebeurt en de gordelsluiting niet
kan worden losgemaakt, knip de gordel
dan door met een schaar.
●Controleer of de gesp goed in de gor-
delsluiting is vergrendeld en of de veilig-
heidsgordel niet gedraaid is.
●Beweeg het baby- of kinderzitje naar
links en naar rechts en naar voren en
naar achteren om te controleren of het
goed is geplaatst.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Controleer als er een zitkussen
geplaatst is altijd of de schoudergordel
over het midden van de schouder van
het kind loopt. De gordel mag niet langs
de nek van het kind lopen, maar mag
ook niet van de schouder van het kind
vallen.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd de gebruiksaanwijzing
van de fabrikant.
Baby- of kinderzitje vastgezet
met een onderste ISOfix-
bevestigingspunt
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 62 Wednesday, February 3, 2021 2:42 PM
