2021 TOYOTA RAV4 PHEV Omistajan Käsikirja (in Finnish)

47
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
nEnnen kuin varmista kunkin
istuinpaikan soveltuvuuden
lasten turvalaitteelle
1 Lasten turvalaitteiden standar-
dien tarkastaminen.
Käytä lasten turvalaitetta, joka
täyttää säännön UN (ECE)
R44
*1 tai UN (ECE) R129*1, 2
vaatimukset.
Vaatimukset täyttävistä lasten
turvalaitteista löytyy seuraavan-
lainen hyväksymismerkintä.
Tarkasta lasten turvalaittee-
seen kiinnitetty hyväksymismer-
kintä.
Esimerkki esitetystä sääntelynume-
rosta
UN (ECE) R44
hyväksymismerkintä
*3
Lapsen painon sallittu vaihtelu-
väli UN (ECE) R44 -hyväksymis-
merkinnällä varustetulle turvalait-
teelle. UN (ECE) R129
hyväksymismerkintä
*3
Lapsen pituuden sallittu vaihte-
luväli ja samoin myös paino-
luokka UN (ECE) R129 -hyväk-
symismerkinnällä varustetulle
lasten turvalaitteelle.
2 Lasten turvalaitteiden kokoluo-
kan tarkastaminen.
Tarkista lasten turvalaitteen
hyväksymismerkinnästä, mihin
seuraavista luokista lasten tur-
valaite on soveltuva.
Jos olet epävarma, tarkista asia
lasten turvalaitteen ohjekirjasta
tai ota yhteyttä lasten turvalait-
teen myyjään.
• "universal" yleismallinen
• "semi-universal " automallikohtai-
nen
• "restricted" automalli- ja istuin- kohtainen
• "vehicle specific" autotyyppikoh- tainen
*1: UN (ECE) R44 ja UN (ECE) R129 ovat YK:n lasten turvalaitteita koske-
via E-sääntöjä.
*2: Taulukossa mainittuja lasten turva-laitteita ei mahdollisesti ole saatavilla
EU-alueen ulkopuolella.
A
B
OM42E06FI.book Page 47 Wednesday, February 10, 2021 3:22 PM

481-2. Lasten turvallisuus
*3: Kuvattu merkki saattaa olla eri näköinen tuotteesta riippuen.
nKunkin istuinpaikan
soveltuvuus lasten
turvalaitteelle
*1: Siirrä etuistuin taakse ääriasentoon. Jos matkustajan istuimen korkeus
on säädettävissä, säädä se ylim-
pään asentoon.
*2: Säädä istuimen selkänojan kulma pystyimpään asentoon. Kun asennat
lasten turvalaitetta kasvot ajosuun-
taan päin, mikäli turvalaitteen ja sel-
känojan väliin jää rako, säädä selkä-
nojaa, kunnes se on hyvin kosketuk-
sissa turvalaitteen kanssa.
*3: Jos lasten turvalaite joutuu koske-tuksiin pääntuen kanssa ja pääntuki
on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki
ylimpään asentoon.
*4: Käytä kasvot ajosuuntaan päin asennettavaa lasten turvalaitetta
vain silloin, kun turvatyynyn ON-
OFF-katkaisin on ON-asennossa.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Soveltuu auton turvavöillä kiin-
nitettävälle yleismalliselle las-
ten turvalaitteelle.
Soveltuu lasten turvalaitteille,
jotka on lueteltu suositeltavien
lasten turvalaitteiden soveltu-
vuustaulukossa. ( S. 50).
Soveltuu käytettäväksi i-Size ja
ISOFIX-lasten turvalaitteille.
Sisältää ylähihnan kiinnityspis-
teen.
Älä koskaan kiinnitä etuistui-
melle lasten turvalaitetta selkä
ajosuuntaan päin turvatyynyn
ON-OFF-katkaisimen ollessa
ON-asennossa.
OM42E06FI.book Page 48 Wednesday, February 10, 2021 3:22 PM

49
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
nYksityiskohtaista tietoa lasten turvalaitteiden asennuksesta
Lasten ISOFIX-turvalaitejärjestelmät on jaettu luokkiin "kiinnitysmenetel-
män" perusteella. Lasten turvalaitteita voidaan käyttää istuinpaikoilla, jotka
yllä olevassa taulukossa mainitaan "kiinnitysmenetelmän" merkinnällä.
Vahvista seuraavasta taulukosta "kiinnitysmenetelmä".
Jos lasten turvalaitteessasi ei ole "kiin nitysmenetelmä"-merkintää (tai jos et
löydä tietoa alla olevasta taulukosta), katso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa soveltuvuudesta tai selvitä asiaa lasten turvalait-
teen myyjältä.
Istuinpaikat
Istuinpaikan numero
Turvatyynyn
ON-OFF-katkaisin
ON
(Päällä)OFF
(Pois
päältä)
Turvavöillä kiinnitettävä istuinpaikka (Kyllä/Ei)
Kyllä
Vain
kasvot
ajosuun-
taan päin
KylläKylläKylläKyllä
i-Size-istuinpaikka (Kyllä/Ei)EiEiKylläEiKyllä
Istuinpaikka sivuttain asennukseen (L1/L2/Ei)EiEiEiEiEi
Soveltuu selkä ajosuuntaan
päin kiinnitykseen
(R1/R2X/R2/R3/Ei)EiEiR1, R2X, R2, R3EiR1, R2X, R2, R3
Soveltuu kasvot ajosuuntaan
päin kiinnitykseen
(F2X/F2/F3/Ei)EiEiF2X, F2, F3EiF2X, F2, F3
Soveltuu koroketyynyn kiinnittämiseen (B2/B3/Ei)EiEiB2, B3EiB2, B3
KiinnitysKuvaus
F3Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
F2Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
F2XMatalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
OM42E06FI.book Page 49 Wednesday, February 10, 2021 3:22 PM

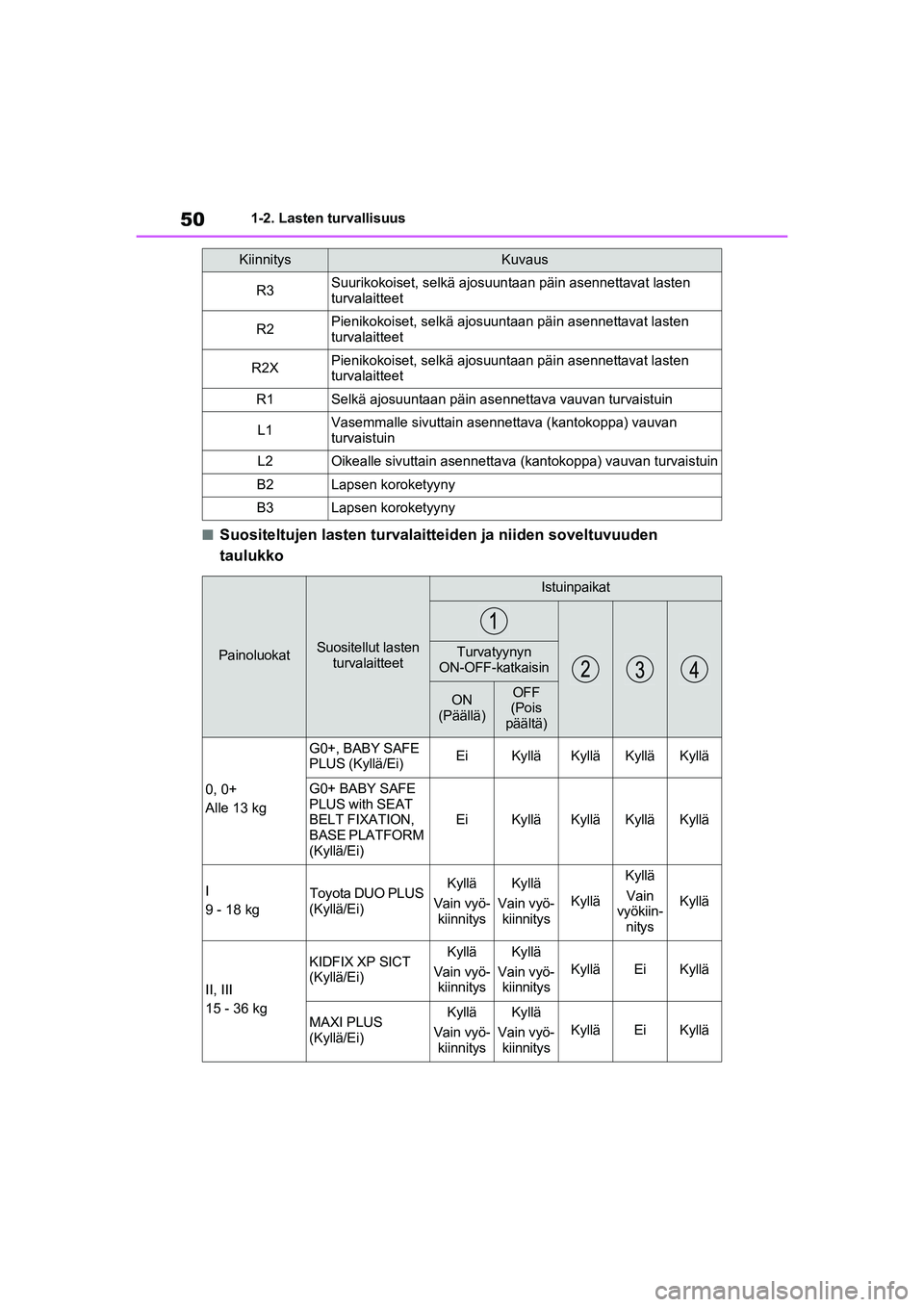

501-2. Lasten turvallisuus
nSuositeltujen lasten turvalaitteiden ja niiden soveltuvuuden
taulukko
R3Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
R2Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
R2XPienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
R1Selkä ajosuuntaan päin asennettava vauvan turvaistuin
L1Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
L2Oikealle sivuttain asennettava (kantokoppa) vauvan turvaistuin
B2Lapsen koroketyyny
B3Lapsen koroketyyny
PainoluokatSuositellut lasten
turvalaitteet
Istuinpaikat
Turvatyynyn
ON-OFF-katkaisin
ON
(Päällä)OFF
(Pois
päältä)
0, 0+
Alle 13 kg
G0+, BABY SAFE
PLUS (Kyllä/Ei)EiKylläKylläKylläKyllä
G0+ BABY SAFE
PLUS with SEAT
BELT FIXATION,
BASE PLATFORM
(Kyllä/Ei)
EiKylläKylläKylläKyllä
I
9 - 18 kgToyota DUO PLUS
(Kyllä/Ei)Kyllä
Vain vyö- kiinnitysKyllä
Vain vyö- kiinnitys
Kyllä
Kyllä
Vain
vyökiin-
nitys
Kyllä
II, III
15 - 36 kg
KIDFIX XP SICT
(Kyllä/Ei)Kyllä
Vain vyö- kiinnitysKyllä
Vain vyö- kiinnitys
KylläEiKyllä
MAXI PLUS
(Kyllä/Ei)Kyllä
Vain vyö- kiinnitysKyllä
Vain vyö- kiinnitys
KylläEiKyllä
KiinnitysKuvaus
OM42E06FI.book Page 50 Wednesday, February 10, 2021 3:22 PM

51
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
Taulukossa mainittuja lasten turvalaitt
eita ei mahdollisesti ole saatavilla EU-
alueen ulkopuolella.
Käytettäessä tietyn tyyppisiä lasten
turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvaistui-
men viereisillä paikoilla saattaa olla
mahdotonta ilman, että se häiritsee
turvavyön käyttöä tai vaikuttaa sen
tehokkuuteen. Varmistu, että turva-
vyösi asettuu tyköistuvasti olkapään
yli ja alas lantiolle. Jos se ei asetu tai
jos se on kosketuksissa lasten tur-
valaitteen kanssa, siirry toiselle
istuinpaikalle. Näiden ohjeiden nou-
dattamatta jättäminen voi johtaa
kuolemaan tai vakavaan loukkaan-
tumiseen.
 Kun asennat lasten turvalaitteen
takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kos-
ketuksissa lapsen tai lasten turva-
laitteen kanssa.
 Jos lasten turvalaite koskettaa
selkänojaa asentaessasi sitä tuki-
alustan kanssa ja kiinnittäessäsi
sitä tukialustaan, säädä selkän-
ojaa taaksepäin, kunnes turva-
laite ei enää kosketa selkänojaa. 
Jos turvavyön yläkiinnikepiste on
lapsen turvavyön ohjaimen etu-
puolella, siirrä istuintyynyä eteen-
päin.
 Jos asentaessasi lasten koroke-
tyynyä lapsi on turvalaitteessa
hyvin pystysuorassa asennossa,
säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön ylä-
kiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä
istuintyynyä eteenpäin.
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta, miten tur-
valaite asennetaan.
Lasten turvalaitteen asennusmenetelmä
OM42E06FI.book Page 51 Wednesday, February 10, 2021 3:22 PM

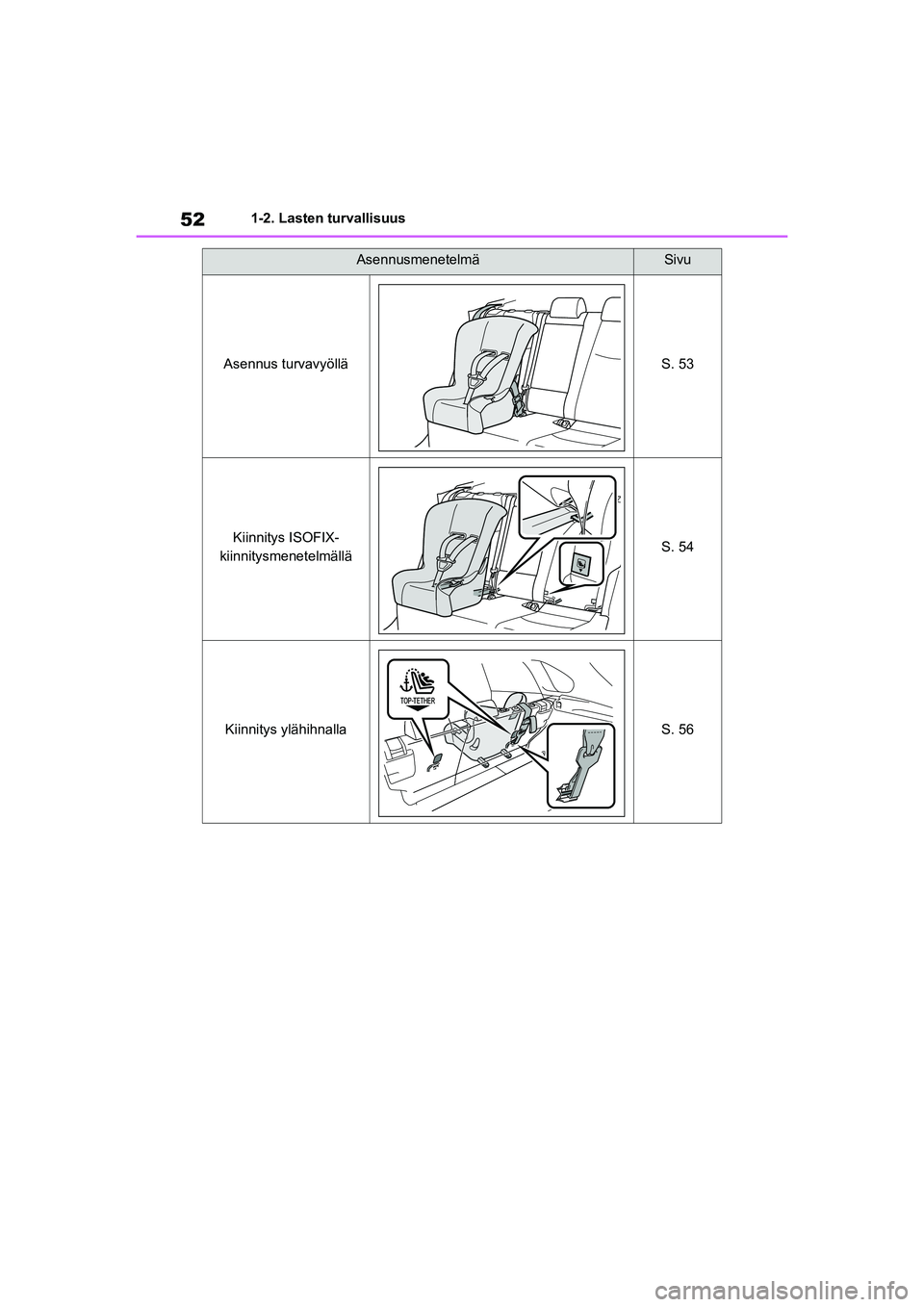

521-2. Lasten turvallisuus
AsennusmenetelmäSivu
Asennus turvavyölläS. 53
Kiinnitys ISOFIX-
kiinnitysmenetelmälläS. 54
Kiinnitys ylähihnallaS. 56
OM42E06FI.book Page 52 Wednesday, February 10, 2021 3:22 PM

53
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
nLasten turvalaitteen
kiinnittäminen turvavyöllä
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
Jos käsillä oleva lasten turvalaite ei
kuulu yleismalliseen luokkaan (tai
tarvittava tieto ei löydy taulukosta),
katso lasten turvalaitteen valmista-
jan toimittama "ajoneuvoluettelo",
jossa esitetään useita mahdollisia
lasten turvalaitteiden asennuspaik-
koja, tai tarkasta soveltuvuus kysy-
mällä asiaa lasten turvalaitteen
myyjältä. ( S. 47, 48)
1 Jos lasten turvalaitteen asenta-
mista etuistuimelle ei voida vält-
tää, katso ohjeita S. 44 turvalait-
teen etuistuimelle kiinnittämi-
sestä.
2 Säädä istuimen selkänojan
kulma pystyimpään asentoon.
Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin, mikäli
turvalaitteen ja selkänojan väliin
jää rako, säädä selkänojaa, kun-
nes se on hyvin kosketuksissa
turvalaitteen kanssa.
3 Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen kanssa ja
pääntuki on poistettavissa,
poista se. Muussa tapauksessa
aseta pääntuki ylimpään asen-
toon. ( S. 224) 4
Aseta turvavyö kulkemaan tur-
vaistuimen läpi ja kiinnitä solki
lukkoon. Varmista, ettei turva-
vyö ole kiertyneenä. Kiinnitä tur-
vavyö huolellisesti lasten turva-
laitteeseen lasten turvalaitteen
mukana toimitettujen ohjeiden
mukaisesti.
5 Jos lasten turvalaite ei ole
varustettu turvavyön lukitusme-
kanismilla, varmista turvalait-
teen kiinnitys lukitussoljella.
6 Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnolli-
sesta kiinnittymisestä. ( S. 54)
nTurvavyöllä kiinnitetyn lasten
turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspaini-
ketta ja anna vyön kelautua täysin
sisään.
Turvavyöllä kiinnitetty
lasten turvalaite
OM42E06FI.book Page 53 Wednesday, February 10, 2021 3:22 PM

541-2. Lasten turvallisuus
Kun vapautat lukituslaitteen, lasten tur-
valaite saattaa ponnahtaa ylös istuin-
tyynyn jousituksen voimasta. Vapauta
lukituslaite samalla painaen lasten tur-
valaitetta alaspäin.
Koska turvavyö kelautuu automaatti-
sesti sisään, palauta se hitaasti säily-
tysasentoonsa.
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turva-
laitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita.
Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuute-
tulta Toyota-jälleenmy yjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja
hyvin varustetulta ko rjaamolta: Lukitus-
soljen tuotenumero on
(73119-22010)
nISOFIX-kiinnitys
(lasten ISOFIX-turvalaite)
Takaistuimen reunimmaisilla istuin-
paikoilla on alakiinnityspisteet.
(Istuimiin on kiinnitetty kangaslaput,
jotka osoittavat kiinnityslenkkien
paikat.)
VAROITUS
nKun asennat lasten turvalaitetta
Ota seuraavat varotoimenpiteet huo-
mioon.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lÄlä anna lasten leikkiä turvavyöllä.
Jos turvavyö kietoutuu lapsen kau-
lan ympärille saattaa se johtaa lap-
sen kuristumiseen tai muihin vaka-
viin mahdollisesti kuolemaan johta-
viin henkilövahinkoihin. Tällaisessa
tilanteessa jos lukituslaitettakaan ei
saada vapautettua, leikkaa turva-
vyö poikki saksilla.
lVarmista, että turvavyö ja solki ovat
kunnolla lukittuneet ja että turvavyö
ei ole kiertynyt.
lHeiluta lasten turvalaitetta vasem-
malle ja oikealle sekä eteen- ja
taaksepäin varmistuaksesi sen kun-
nollisesta kiinnittymisestä.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lKun kiinnität lapsen koroketyynyn
kanssa turvavyöllä, varmista, että
olkavyö kulkee lapsen hartian kes-
kiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olka-
pään yli.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Lasten turvalaitteen
kiinnittäminen ISOFIX-
kiinnityksellä
OM42E06FI.book Page 54 Wednesday, February 10, 2021 3:22 PM
