2021 TOYOTA RAV4 PHEV Omistajan Käsikirja (in Finnish)

335
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
*: Joissakin malleissa
Monitoiminäyttö
Kuolleen kulman varoittimen (BSM) /
Peruutusvahtitoiminnon (RCTA) kytke-
minen päälle / pois päältä.
Kuolleen kulman
varoitin (BSM)*
Kuolleen kulman
varoitinjärjes-
telmässä on kaksi toimintoa:
 Kuolleen kulman varoitintoi-
minto (BSM)
Avustaa kuljettajaa päätöksente-
ossa vaihdett aessa kaistaa
 Peruutusvahtitoiminto (RCTA)
(joissakin malleissa)
Avustaa kuljettajaa peruutuksen
aikana
Nämä toiminnot käyttävät
samoja tunnistimia.
VAROITUS
nVaroitus liittyen kuolleen kulman
varoittimen käyttöön
Kuljettaja on yksi n täysin vastuussa
ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympä-
rillä olevaan alueeseen.
Kuolleen kulman varoitin on avustava
järjestelmä, joka varoittaa kuljettajaa
siitä, että ajoneuvo on ulkopuolisten
taustapeilien kuolleessa kulmassa tai
ajoneuvo lähestyy nopeasti takaapäin
kuolleeseen kulmaan. Älä luota liikaa
kuolleen kulman varoitintoimintoon
(BSM). Järjestelmä ei osaa päätellä,
onko kaistan vaihto turvallista. Siksi
liiallinen luottaminen järjestelmään
saattaa johtaa onne ttomuuteen, josta
voi olla seurauksena kuolema tai
vakavat henkilövahingot.
Koska järjestelmä ei välttämättä toimi
oikein tietyissä ol osuhteissa kuljetta-
jan on silmämääräisesti varmistettava
turvallisuus.
nVaroitus liittyen peruutusvahdin
(RCTA) käyttöön
Kuljettaja on yksin täysin vastuussa
ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympä-
rillä olevaan alueeseen.
Peruutusvahtitoiminto (RCTA) on vain
avustava järjestelmä, joka varoittaa
kuljettajaa siitä, että ajoneuvo lähes-
tyy auton takaa oikealta tai vasem-
malta. Koska peruutusvahtitoiminto
(RCTA) ei välttämä ttä toimi tietyissä
olosuhteissa oikein, kuljettajan on sil-
mämääräisesti varmist ettava turvalli-
suus.
Liiallinen luottaminen toimintoon saat-
taa johtaa onnettomuuteen, mistä voi
seurauksena olla kuolema tai vakava
loukkaantuminen.
Järjestelmän osat
A
OM42E06FI.book Page 335 Wedne sday, February 10, 2021 3:22 PM

3365-5. Ajamista avustavien järjestelmien käyttö

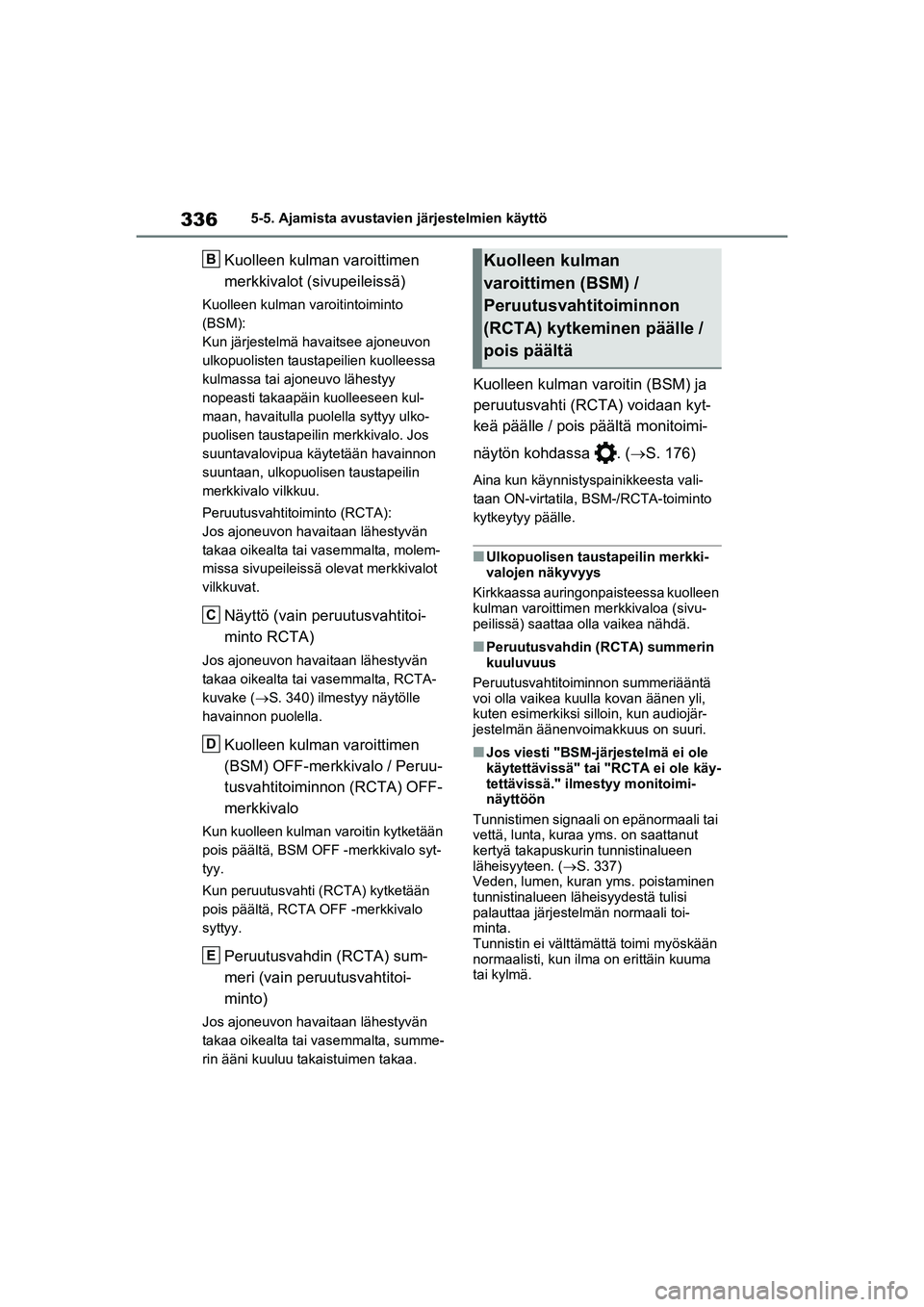

Kuolleen kulman varoittimen
merkkivalot (sivupeileissä)
Kuolleen kulman varoitintoiminto
(BSM):
Kun järjestelmä havaitsee ajoneuvon
ulkopuolisten taustapeilien kuolleessa
kulmassa tai ajoneuvo lähestyy
nopeasti takaapäin kuolleeseen kul-
maan, havaitulla puolella syttyy ulko-
puolisen taustapeilin merkkivalo. Jos
suuntavalovipua käytetään havainnon
suuntaan, ulkopuolisen taustapeilin
merkkivalo vilkkuu.
Peruutusvahtitoiminto (RCTA):
Jos ajoneuvon havaitaan lähestyvän
takaa oikealta tai vasemmalta, molem-
missa sivupeileissä olevat merkkivalot
vilkkuvat.
Näyttö (vain peruutusvahtitoi-
minto RCTA)
Jos ajoneuvon havaitaan lähestyvän
takaa oikealta ta i vasemmalta, RCTA-
kuvake ( S. 340) ilmestyy näytölle
havainnon puolella.
Kuolleen kulman varoittimen
(BSM) OFF-merkkivalo / Peruu-
tusvahtitoiminnon (RCTA) OFF-
merkkivalo
Kun kuolleen kulman varoitin kytketään
pois päältä, BSM OFF -merkkivalo syt-
tyy.
Kun peruutusvahti (RCTA) kytketään
pois päältä, RCTA OFF -merkkivalo
syttyy.
Peruutusvahdin (RCTA) sum-
meri (vain peruutusvahtitoi-
minto)
Jos ajoneuvon havaitaan lähestyvän
takaa oikealta tai vasemmalta, summe-
rin ääni kuuluu takaistuimen takaa.
Kuolleen kulman varoitin (BSM) ja
peruutusvahti (RCTA) voidaan kyt-
keä päälle / pois päältä monitoimi-
näytön kohdassa . ( S. 176)
Aina kun käynnistyspainikkeesta vali-
taan ON-virtatila, BSM-/RCTA-toiminto
kytkeytyy päälle.
nUlkopuolisen taustapeilin merkki-
valojen näkyvyys
Kirkkaassa auringonpaisteessa kuolleen
kulman varoittimen merkkivaloa (sivu-
peilissä) saattaa olla vaikea nähdä.
nPeruutusvahdin (RCTA) summerin
kuuluvuus
Peruutusvahtitoiminnon summeriääntä
voi olla vaikea kuulla kovan äänen yli,
kuten esimerkiksi silloin, kun audiojär-
jestelmän äänenvoimakkuus on suuri.
nJos viesti "BSM-järjestelmä ei ole
käytettävissä" tai "RCTA ei ole käy-
tettävissä." ilmestyy monitoimi-
näyttöön
Tunnistimen signaali on epänormaali tai
vettä, lunta, kuraa yms. on saattanut
kertyä takapuskurin tunnistinalueen
läheisyyteen. ( S. 337)
Veden, lumen, kur an yms. poistaminen
tunnistinalueen läheisyydestä tulisi
palauttaa järjestelmän normaali toi-
minta.
Tunnistin ei välttämättä toimi myöskään
normaalisti, kun ilma on erittäin kuuma
tai kylmä.
B
C
D
E
Kuolleen kulman
varoittimen (BSM) /
Peruutusvahtitoiminnon
(RCTA) kytkeminen päälle /
pois päältä
OM42E06FI.book Page 336 Wedne sday, February 10, 2021 3:22 PM

337
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nJos "BSM-järjestelmän toimintahäi-
riö. Vie auto huoltoon" tai "RCTA
toimintahäiriö. Vie auto huoltoon" -
viesti ilmestyy monitoiminäyttöön
Tunnistimessa saattaa olla toimintahäi-
riö tai sen kohdistus on virheellinen.
Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
nMuutettavat asetukset
Joitakin toimintoja voidaan muuttaa.
(S. 176)
VAROITUS
nHuomioitavaa tutkatunnistimeen
liittyen
Kuolleen kulman varoittimen tunnisti-
met on asennettu auton takapuskurin
sisään sekä vasemmalle että oikealle
puolelle. Huomioi seuraavat seikat,
jotta kuolleen kulman varoitin voisi toi-
mia oikein.
lPidä tunnistimet ja niiden ympärillä
oleva alue takapuskurissa aina
puhtaana.
Jos tunnistin tai sitä ympäröivä alue
puskurissa on likainen tai lumen
peittämä, kuolleen kulman varoitin
ei välttämättä toimi ja varoitusviesti
(S. 336) tulee esiin. Tässä tilan-
teessa, poista lika tai lumi ja aja
autoa kuolleen kulman varoittimen
(BSM) (S. 339) toimintaedellytys-
ten ollessa täytettyinä noin 10
minuutin ajan. Jos varoitusviesti ei
poistu, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
lÄlä kohdista kovia iskuja tunnisti-
meen tai sitä ympäröivään aluee-
seen takapuskurissa.
Jos tunnistin siirtyy edes hieman
pois paikaltaan, järjestelmään saat-
taa tulla toimintahäiriö, eikä ajoneu-
voja voida vält tämättä havaita
oikein.
Seuraavissa tilanteissa anna val-
tuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tarkastaa auto.
• Tunnistimeen tai sitä ympäröivään alueeseen on kohdistunut voima-
kas isku.
• Jos tunnistinta ympäröivä alue on naarmuuntunut tai kolhiintunut tai
osia sen ympäriltä puuttuu.
lÄlä pura tunnistinta.
lÄlä kiinnitä takapuskuriin tarvik-
keita, tarroja (mukaan lukien läpinä-
kyvät tarrat), alumiiniteippiä tms.
tunnistimeen tai sen läheisyyteen.
lÄlä tee muutoksia tunnistimeen tai
sen ympärillä olevaan alueeseen
takapuskurissa.
lJos tunnistin tai takapuskuri on irro-
tettava ja asennettava tai vaihdet-
tava, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
lÄlä maalaa takapuskuria millään
muulla maalilla kuin alkuperäisellä
Toyota-maalilla.
OM42E06FI.book Page 337 Wedne sday, February 10, 2021 3:22 PM

3385-5. Ajamista avustavien järjestelmien käyttö
nKuolleen kulman varoittimen
havaitsemat ajoneuvot
Kuolleen kulman varoitin käyttää tut-
katunnistimia, jotka havaitsevat
takaa tulevia ajoneuvoja auton vie-
reisillä kaistoilla ja osoittavat kuljet-
tajalle niiden läsnäolon ulkopuoli-
sissa taustapeileissä olevien merkki-
valojen välityksellä.
Ajoneuvot, jotka kulkevat alueilla,
mitkä eivät näy ulkopuolisista
taustapeileistä (kuolleet kulmat)
Ajoneuvot, jotka lähestyvät takaa
nopeasti alueilla, mitkä eivät näy
ulkopuolisista taustapeileistä
(kuolleet kulmat)
nKuolleen kulman varoitintoiminnon (BSM)
havaintoalueet
Alueet, joilta järjestelmä pystyy
havaitsemaan ajoneuvoja, on mer-
kitty alla.
Kunkin tunnistusalueen havaintoalueet
ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin
puolella autoa
Aluetta, jonka leveys auton sivulla on
0,5 m ei voida tunnistaa.
Noin 1 m takapuskurista eteen-
päin
Noin 3 m takapuskurista taakse-
päin
Noin 3 m - 60 m takapuskurista
Mitä suurempi nopeusero autosi ja havai-
tun ajoneuvon välillä on, sitä kauempaa
ajoneuvo voidaan tunnistaa. Tunnistus
saa merkkivalon palamaan tai vilkku-
maan auton ulkopuolisissa peileissä.
Kuolleen kulman
varoitintoiminto (BSM)
A
B
A
B
C
D
OM42E06FI.book Page 338 Wedne sday, February 10, 2021 3:22 PM

339
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nKuolleen kulman varoitintoiminto
(BSM) on toimintavalmis, kun
Kuolleen kulman varoitintoiminto (BSM)
on toimintavalmis, k un kaikki seuraavat
ehdot täyttyvät:
lKuolleen kulman varoitintoiminto
(BSM) on kytketty päälle.
lVaihteenvalitsin on jossain muussa
asennossa kuin R.
lAuton nopeus on yli noin 16 km/h.
nKuolleen kulman varoitin havait-
see ajoneuvon, kun
Kuolleen kulman varoitin havaitsee ajo-
neuvon havaintoalueella seuraavissa
tilanteissa:
lAjoneuvo viereisellä kaistalla ohittaa
autoasi.
lOhitat hitaasti viereisellä kaistalla aja-
van ajoneuvon.
lToinen ajoneuvo tulee havainto-
alueelle sen vaihtaessa kaistaa.
nOlosuhteet, joissa kuolleen kul-
man varoitin ei havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole suunni-
teltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka kulkevat vastakkai-
seen suuntaan
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltai-
set paikallaan olevat kohteet
*
lSamalla kaistalla autosi takana ajavat
ajoneuvot*
lAjoneuvot, jotka ajavat kaksi kaistaa
kauempana*
lAjoneuvot, jotka autosi ohittaa
nopeasti.
*: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
nOlosuhteet, joissa kuolleen kul-
man varoitin ei välttämättä toimi
oikein
lKuolleen kulman varoitin ei mahdolli-
sesti pysty havaitsemaan ajoneuvoja
oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku.
• Jos kura, lumi, jää, tarra tms. peittää
tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on
märkä rankkasateen ja tielle kerty-
neen veden vuoksi tai tiellä on lunta,
tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneu- voja, joiden välimatka toisiinsa on
hyvin lyhyt
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon nopeu-
dessa on huomattava
• Jos nopeusero autosi ja toisen ajo-
neuvon välillä vaihtelee.
• Jos ajoneuvo, joka ajaa havainto- alueen sisään, kulkee suunnilleen
samaa nopeutta kuin autosi
• Autosi lähtiessä pysähdyksistä ajo- neuvo pysyy t unnistusalueella
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajetaan teillä, joilla on jyrkkiä mut-
kia, peräkkäisiä mutkia tai epätasaisia
pintoja
• Jos ajokaistat ovat leveät tai ajet-
taessa ajokaistan reunassa ja vierei-
sellä kaistalla oleva ajoneuvo on liian
kaukana autostasi
• Jos auton takaosaan on kiinnitetty lisävaruste (esim. polkupyöränkulje-
tusteline)
• Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon korkeu-
dessa on huomattava
• Välittömästi kuolleen kulman varoitti-
men (BSM) / peruutusvahdin (RCTA)
päälle kytkemisen jälkeen
• Vedettäessä perävaunua
OM42E06FI.book Page 339 Wedne sday, February 10, 2021 3:22 PM

3405-5. Ajamista avustavien järjestelmien käyttö
lSeuraavissa tilanteissa kuolleen kul-
man varoitin saattaa turhaan havaita
ajoneuvon ja/tai kohteen:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku.
• Jos etäisyys autosi ja havaintoalueelle ilmestyvän suojakaite en, seinän tms.
välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajokaistat ovat kapeat tai ajet- taessa ajokaistan reunassa ja ajo-
neuvo, joka ajaa muulla kuin vierek-
käisellä kaistalla ilmestyy havainto-
alueelle
• Jos ajetaan teillä, joilla on jyrkkiä mut-
kia, peräkkäisiä mutkia tai epätasaisia
pintoja
• Jos renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon
välimatka on hyvin lyhyt
• Jos auton takaosaan on kiinnitetty
lisävaruste (esim. polkupyöränkulje-
tusteline)
• Jos auto nostattaa vettä tai lunta taka-
naan.
nPeruutusvahtitoiminnon
toiminta
Peruutusvahti (RCTA) käyttää tut-
katunnistimia, jotk a havaitsevat ajo-
neuvojen lähestymisen autosi
takaa oikealta tai vasemmalta ja
varoittavat kuljettajaa sellaisten ajo-
neuvojen olemassa olosta vilkutta-
malla ulkopuolisissa taustapeileissä
olevia merkkivaloja ja soittamalla
summeria. Lähestyvät ajoneuvot
Havaintoalueet
nRCTA-kuvakkeen näyttö
Jos ajoneuvon havaitaan lähesty-
vän auton takaa oikealta tai vasem-
malta, seuraavaa näytetään
navigointijärjestelmän (joissakin
malleissa) tai mediakeskuksen
(joissakin malleissa) näytöllä.
 Kun opastava peruutuskamera-
näyttö (joissakin malleissa) on
esillä näytössä
 Kun pysäköintikamera (joissakin
malleissa) on esillä näytössä
Peruutusvahtitoiminto
(joissakin malleissa)
A
B
OM42E06FI.book Page 340 Wedne sday, February 10, 2021 3:22 PM

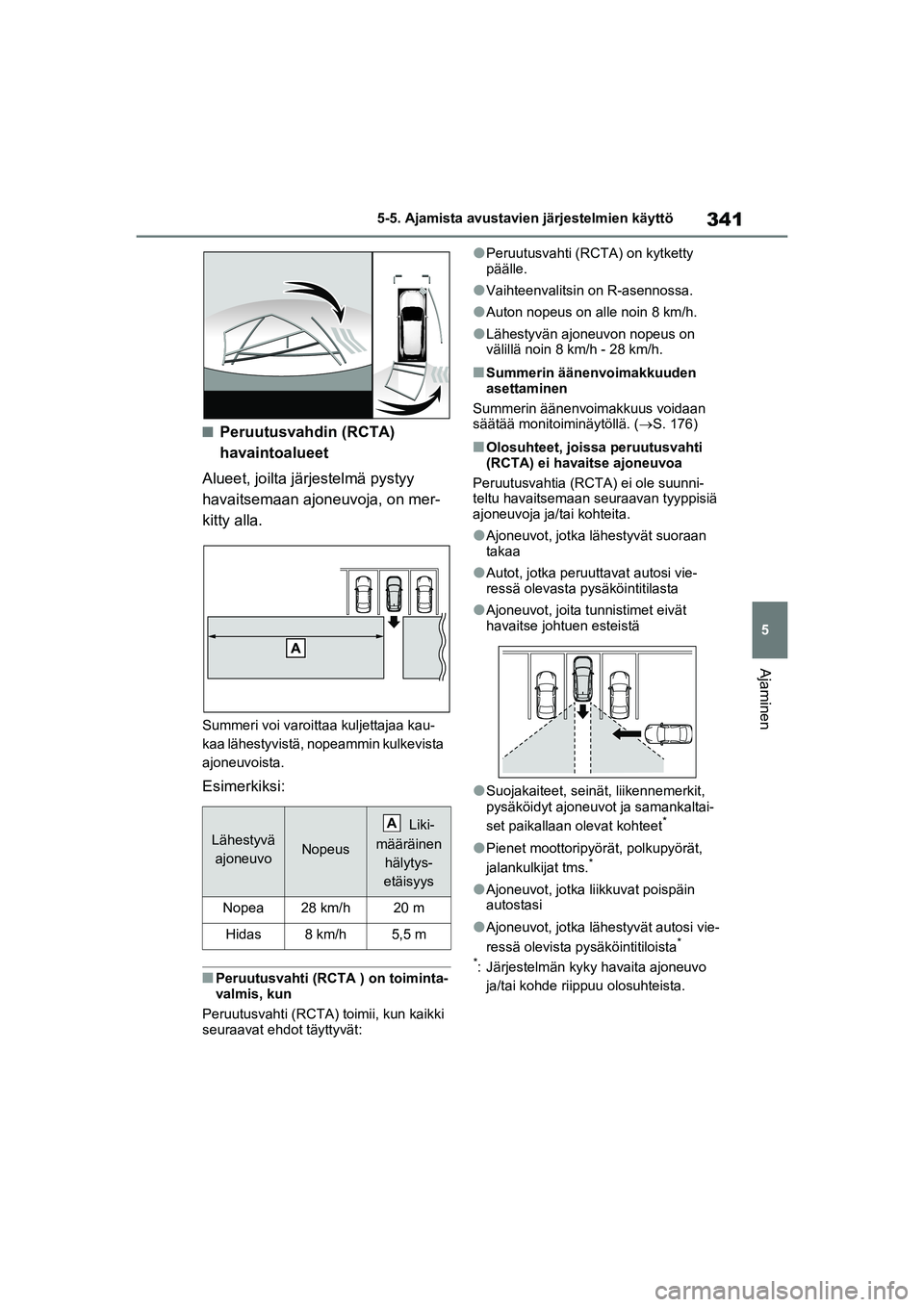

341
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nPeruutusvahdin (RCTA)
havaintoalueet
Alueet, joilta järj estelmä pystyy
havaitsemaan ajoneuvoja, on mer-
kitty alla.
Summeri voi varoit taa kuljettajaa kau-
kaa lähestyvistä, nopeammin kulkevista
ajoneuvoista.
Esimerkiksi:
nPeruutusvahti (RCTA ) on toiminta-
valmis, kun
Peruutusvahti (RCTA) toimii, kun kaikki
seuraavat ehdot täyttyvät:
lPeruutusvahti (RCTA) on kytketty
päälle.
lVaihteenvalitsin on R-asennossa.
lAuton nopeus on alle noin 8 km/h.
lLähestyvän ajoneuvon nopeus on
välillä noin 8 km/h - 28 km/h.
nSummerin äänenvoimakkuuden
asettaminen
Summerin äänenvoimakkuus voidaan
säätää monitoiminäytöllä. ( S. 176)
nOlosuhteet, joissa peruutusvahti
(RCTA) ei havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ole suunni-
teltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita.
lAjoneuvot, jotka lähestyvät suoraan
takaa
lAutot, jotka peruuttavat autosi vie-
ressä olevasta pysäköintitilasta
lAjoneuvot, joita tunnistimet eivät
havaitse johtuen esteistä
lSuojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja samankaltai-
set paikallaan olevat kohteet
*
lPienet moottoripyörät, polkupyörät,
jalankulkijat tms.*
lAjoneuvot, jotka liikkuvat poispäin
autostasi
lAjoneuvot, jotka lähestyvät autosi vie-
ressä olevista pysäköintitiloista*
*
: Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
Lähestyvä ajoneuvoNopeus
Liki-
määräinen hälytys-
etäisyys
Nopea28 km/h20 m
Hidas8 km/h5,5 m
A
OM42E06FI.book Page 341 Wedne sday, February 10, 2021 3:22 PM

3425-5. Ajamista avustavien järjestelmien käyttö
nOlosuhteet, joissa peruutusvahti-
toiminto (RCTA) ei mahdollisesti
toimi oikein
lPeruutusvahtitoiminto (RCTA) ei mah-
dollisesti pysty havaitsemaan ajoneu-
voja oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoil- taan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdis-
tunut voimakas isku.
• Jos kura, lumi, jää, tarra tms. peittää
tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on
märkä rankkasateen ja tielle kerty-
neen veden vuoksi tai tiellä on lunta,
tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneu- voja, joiden välimatka toisiinsa on
hyvin lyhyt
• Jos auto lähestyy suurella nopeudella
• Jos pysäköidään jyrkästi kaltevaan paikkaan, kuten mäkeen, tienpenke-
reelle jne.
• Jos auton takaosaan on kiinnitetty lisävaruste (esim. polkupyöränkulje-
tusteline)
• Peruutettaessa mäkeen, missä on jyrkkä muutos kallistuksessa
• Peruutettaessa ulos pysäköintipai- kalta, missä on mata la kallistuskulma • Välittömästi peruutusvahtitoiminnon
(RCTA) päällekytkemisen jälkeen
• Välittömästi hybridijärjestelmän käyn-
nistämisen jälkeen peruutusvahtitoi-
minnon (RCTA) ollessa päälle kytket-
tynä
• Vedettäessä perävaunua
• Jos tunnistimet eivät pysty havaitse- maan ajoneuvoa esteiden vuoksi
lSeuraavissa tilanteissa peruutusvahti-
toiminto (RCTA) saattaa turhaan
havaita ajoneuvon ja/tai esineen:
• Jos ajoneuvo ohittaa autosi sivulta
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä
• Jos etäisyys autosi ja metallisten esi- neiden, kuten suojakaiteiden, seinien,
liikennemerkkien tai pysäköidyn ajo-
neuvon, joka saattaa heijastaa säh-
köaaltoja auton takaosaan, välillä on
lyhyt
• Jos auton takaosaan on kiinnitetty lisävaruste (esim. polkupyöränkulje-
tusteline)
OM42E06FI.book Page 342 Wedne sday, February 10, 2021 3:22 PM
