2021 TOYOTA RAV4 PHEV Omistajan Käsikirja (in Finnish)

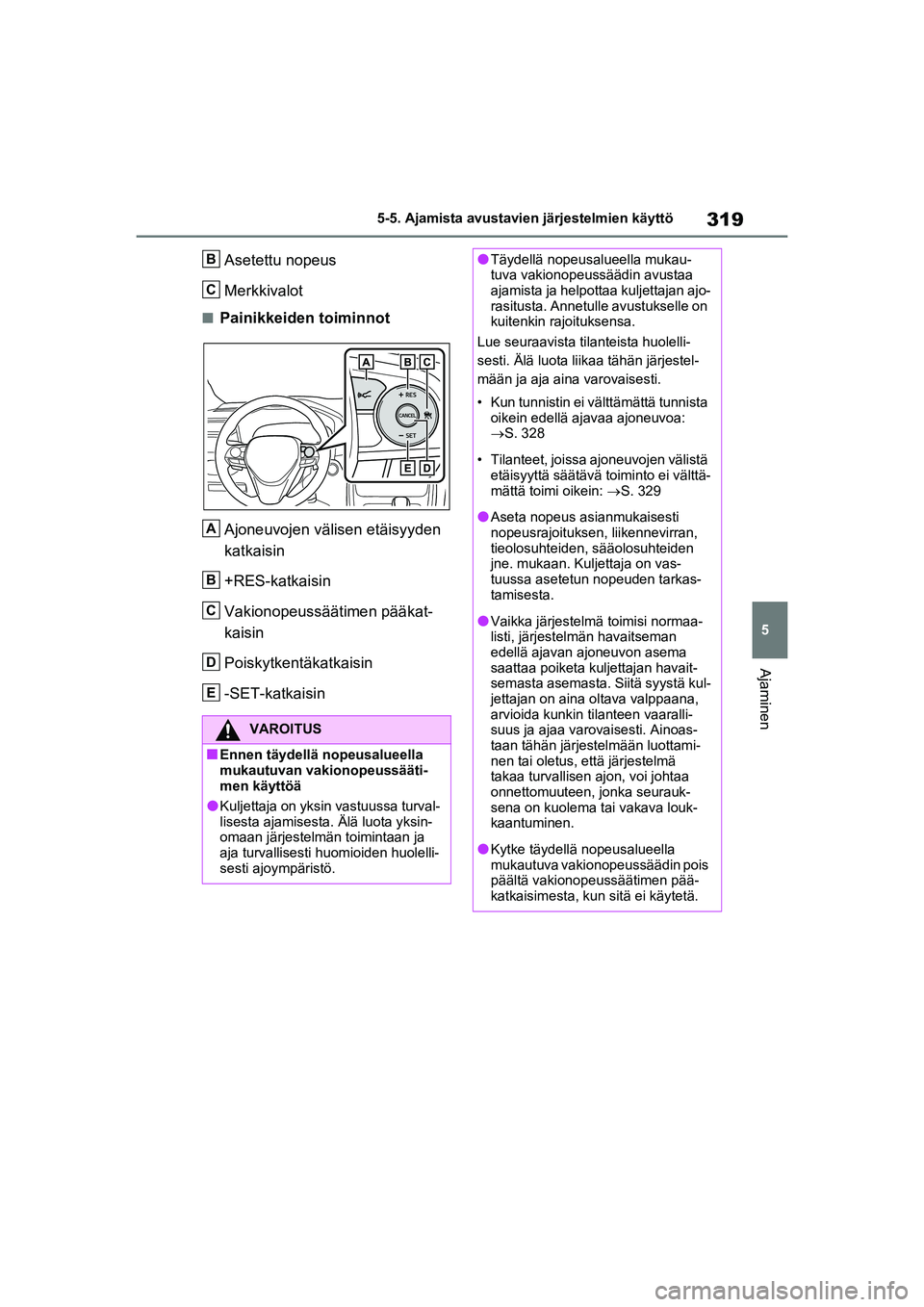

319
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Asetettu nopeus
Merkkivalot
nPainikkeiden toiminnot
Ajoneuvojen välisen etäisyyden
katkaisin
+RES-katkaisin
Vakionopeussäätimen pääkat-
kaisin
Poiskytkentäkatkaisin
-SET-katkaisin
VAROITUS
nEnnen täydellä nopeusalueella
mukautuvan vakionopeussääti-
men käyttöä
lKuljettaja on yksin vastuussa turval-
lisesta ajamisesta. Älä luota yksin-
omaan järjestelmän toimintaan ja
aja turvallisesti huomioiden huolelli-
sesti ajoympäristö.
B
C
A
B
C
D
E
lTäydellä nopeusalueella mukau-
tuva vakionopeussäädin avustaa
ajamista ja helpottaa kuljettajan ajo-
rasitusta. Annetulle avustukselle on
kuitenkin rajoituksensa.
Lue seuraavista tilanteista huolelli-
sesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Kun tunnistin ei välttämättä tunnista
oikein edellä ajavaa ajoneuvoa:
S. 328
• Tilanteet, joissa ajoneuvojen välistä etäisyyttä säätävä toiminto ei välttä-
mättä toimi oikein: S. 329
lAseta nopeus asianmukaisesti
nopeusrajoituksen, liikennevirran,
tieolosuhteiden, sääolosuhteiden
jne. mukaan. Kuljettaja on vas-
tuussa asetetun nopeuden tarkas-
tamisesta.
lVaikka järjestelmä toimisi normaa-
listi, järjestelmän havaitseman
edellä ajavan ajoneuvon asema
saattaa poiketa kuljettajan havait-
semasta asemasta. Siitä syystä kul-
jettajan on aina oltava valppaana,
arvioida kunkin tilanteen vaaralli-
suus ja ajaa varovaisesti. Ainoas-
taan tähän järjestelmään luottami-
nen tai oletus, että järjestelmä
takaa turvallisen ajon, voi johtaa
onnettomuuteen, jonka seurauk-
sena on kuolema tai vakava louk-
kaantuminen.
lKytke täydellä nopeusalueella
mukautuva vakio nopeussäädin pois
päältä vakionopeussäätimen pää-
katkaisimesta, kun sitä ei käytetä.
OM42E06FI.book Page 319 Wedne sday, February 10, 2021 3:22 PM

3205-5. Ajamista avustavien järjestelmien käyttö
VAROITUS
nVaroitus liittyen ajamista avusta-
viin järjestelmiin
Huomioi seuraavat varotoimenpiteet,
koska järjestelmän antamalle avus-
tukselle on rajoit uksensa. Muussa
tapauksessa seurauksena voi olla
kuolemaan tai vakavaan loukkaantu-
miseen johtava onnettomuus.
lKuljettajaa avustetaan mittaamaan
sopiva etäisyys edellä ajavaan
Täydellä nopeusalueella mukautuvan
vakionopeussäätimen tarkoitus on
ainoastaan helpottaa kuljettajaa päät-
telemään oman autonsa ja edellä aja-
van auton etäisyys toisistaan. Se ei
ole mekanismi, joka sallisi huolimatto-
man tai tarkkaamattoman ajon, eikä
se ole järjestelmä, joka avustaisi kul-
jettajaa huonon näkyvyyden olosuh-
teissa.
On tärkeää, että kuljettaja kiinnittää
huomionsa auton ympäristön tapahtu-
miin.
lKuljettajaa avustetaan päättele-
mään sopiva etäisyys edellä aja-
vaan
Täydellä nopeusalueella mukautuva
vakionopeussäädin päättelee, onko
etäisyys oman auton ja edellä ajavan
auton välillä asetetun mukainen. Se ei
pysty tekemään minkään muun tyyp-
pisiä päätelmiä. Siitä syystä on ehdot-
toman tärkeää, että kuljettaja säilyttää
valppautensa ja huomioi mahdolliset
vaaratilanteet.
lKuljettajaa avustetaan auton hallin-
nassa
Täydellä nopeusalueella mukautu-
vassa vakionopeussäätimessä ei ole
toimintoja, jotka es tävät tai välttävät
kolarit edellä ajavan ajoneuvon
kanssa. Siksi mahdollisessa vaarati-
lanteessa kuljettajan on otettava auto
välittömästi hallintaansa ja toimittava
asianmukaisesti taatakseen kaikkien
asianosaisten turvallisuus.
nTilanteet, jotka ovat sopimatto-
mia täydellä no peusalueella
mukautuvan vakionopeussääti-
men käytölle
Älä käytä täydellä nopeusalueella
mukautuvaa vakionopeussäädintä
seuraavissa tilant eissa. Muuten saa-
tat menettää autosi nopeuden hallin-
nan, mistä voi olla seurauksena
vakava tai kuolemaan johtava onnet-
tomuus.
lTeillä, joilla liikkuu jalankulkijoita,
pyöräilijöitä yms.
lRuuhkaliikenteessä
lJyrkkämutkaisilla teillä
lKiemurtelevilla teillä
lLiukkailla sateen, lumen tai jään
peittämillä teillä
lJyrkissä alamäissä tai kun jyrkät
ylä- ja alamäet vaihtelevat nopeasti
Ajettaessa alas jyrkkää alamäkeä
saattaa asetettu nopeus ylittyä.
lMaanteiden ja moottoriteiden liitty-
missä
lJos sääolosuhteet ovat niin huo-
not, että tunnistimet eivät pysty tun-
nistamaan oikealla tavalla (sumu,
lumi, hiekkamyr sky, rankkasade
yms.)
OM42E06FI.book Page 320 Wedne sday, February 10, 2021 3:22 PM

321
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
Tämä toiminto käyttää tutkaa, joka
havaitsee autosi edessä alle 100 m
säteellä ajavat ajoneuvot. Järjestelm ä päättelee sinun ja edellä ajavien ajo-
neuvojen välisen etäisyyden säilyttäen välimatkan edellä ajavaan ajoneu-
voon. Ajoneuvojen välinen etäisyys vo idaan myös asettaa ajoneuvojen väli-
sen etäisyyden painikkeella.
Ajettaessa alamäissä ajoneuvojen välinen etäisyys saattaa pienentyä
Esimerkkejä vakionopeudella ajamisesta
Kun edessä ei ole ajoneuvoja
Auto kulkee kuljettajan asettamaa nopeutta.
Esimerkki mukautuvan vakionopeuss äätimen hidastavasta ja seuraa-
vasta toiminnosta
Kun edellä ajava ajaa asetettua nopeutta hitaammin
VAROITUS
lKun sataa vettä, lunta tms. tutka-
tunnistimen tai etukameran etupin-
taan
lLiikennetilanteissa, joissa tarvitaan
jatkuvaa toistuvaa kiihdyttämistä tai
hidastamista
lKun autollasi vedetään perävau-
nua tai hinauksen aikana
lJos lähestymisvaroituksen summe-
riääni kuuluu usein
Ajaminen ajoneuvojen välistä etäisyyttä säätävällä toiminnolla
A
B
OM42E06FI.book Page 321 Wedne sday, February 10, 2021 3:22 PM

3225-5. Ajamista avustavien järjestelmien käyttö
Kun järjestelmä havaitsee edessäsi ajavan ajoneuvon, järjestelmä hidastaa auto-
maattisesti autosi nopeutta. Mikäli tarv itaan suurempaa hidastuvuutta, järjestelmä
käyttää jarrua (jarruvalot syttyvät tällaisessa tilantee ssa). Järjestelmä mukauttaa
autosi nopeuden edellä ajavan ajoneuvon nop euteen ja siinä tapahtuviin muutok-
siin, jotta asetettu ajoneuvojen välinen etäisyys säilyy samana. Lähestymisvaroitus
kuuluu, jos järjestelmä ei pysty hidastamaan auton nopeutta riittävästi ylläpitääk-
seen välimatkan edellä ajavaan ajoneuvoon.
Jos edellä ajava ajoneuvo pysähtyy, myös sinun autosi pysähtyy (järjestelmän
ohjaus pysäyttää auton). Kun edelläsi oleva ajoneuvo lähtee liikkeelle, vakionope-
ussäätimen +RES-vivun painaminen tai kaas upolkimen (liikkellelähtötoiminto) pai-
naminen palauttaa seuraavan vakionopeustoiminnon. Jos liikkellelähtötoimintoa ei
suoriteta, järjestelmän hallinta jatkaa auton pitämistä paikallaan.
Kun suuntavalovipua käytetään ja auto siirtyy ohituskaistalle ajettaessa vähintään
80 km/h nopeudella, auto kiihdyttää, mikä edesauttaa ohitettavan ajoneuvon ohitta-
mista.
Se millä puolella ohituskaista on voidaan määrittää yksinomaan auton ohjauspyörän
sijainnin perusteella (kuljettajan vasemmalla tai kuljettaja oikealla puolella.) Jos
autolla ajetaan alueella, jolla ohituskaista on toisella puolella kuin normaalisti, auto
saattaa kiihdyttää, kun suuntavalovipua käytetään vastakkaiseen suuntaan kuin
missä ohituskaista sijaitsee (esim. Jos kuljettaja yleensä käyttää ajoneuvoa
alueella, jolla ohituskaista on oikealla, mutta ajaa sitten alueelle, jossa ohituskaista
on vasemmalla, auto saattaa kiihdyttää, kun oikeapuoleista suuntavaloa käytetään).
Esimerkki kiihdytyksestä
Kun autosi edessä ei enää ole ajoneuvoja, joiden nopeus on asetettua
nopeutta hitaampi
Järjestelmä kiihdyttää autoasi, kunnes as etettu nopeus on saavutettu. Sen jälkeen
järjestelmä palaa vakionopeusajoon.
1 Paina vakionopeussäätimen
pääkatkaisinta aktivoidaksesi
vakionopeussäätimen.
Mukautuvan vakionopeussäätimen
merkkivalo syttyy ja monitoiminäytölle
ilmestyy viesti. Paina katkaisinta
uudestaan kytkeäksesi vakionopeus-
säätimen pois päältä. Jos vakionopeussäätimen pääkatkai-
sinta pidetään painettuna 1,5 sekunnin
ajan tai kauemmin, järjestelmä vaihtaa
tavanomaiselle vakionopeustoimin-
nolle. (S. 326)
C
Auton nopeuden
asettaminen
(ajoneuvojen välistä
etäisyyttä säätävä toiminto)
OM42E06FI.book Page 322 Wedne
sday, February 10, 2021 3:22 PM

323
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
2
Kiihdytä tai hidasta kaasupolki-
mella haluamaasi nopeuteen (yli
noin 30 km/h) ja paina -SET-kat-
kaisinta asettaaksesi nopeuden.
Vakionopeussäätimen SET-merkkivalo
syttyy.
Kun katkaisin vapautetaan, auton
vakionopeudeksi tulee senhetkinen
nopeus.
Asetetun nopeuden säätäminen
katkaisinta käyttäen
Muuta asetettua nopeutta +RES-
tai -SET-katkaisimella, kunnes
haluttu nopeus näkyy näytössä.
1 Lisää nopeutta (Paitsi jos järjes-
telmäohjaus on pysäyttänyt
auton ajettaessa ajoneuvojen
välistä etäisyyttä säätävällä toi-
minnolla) 2
Vähentää nopeutta
Hienosäätö: Paina painiketta.
Suurempi säätö: Pidä katkaisin painet-
tuna muuttaaksesi nopeutta ja vapauta
se, kun haluttu nopeus on saavutettu.
Ajoneuvojen välistä etäisyyttä sää-
tävällä toiminnolla asetettu nopeus
nousee tai laskee seuraavasti:
Hienosäätö: 1 km/h*1 tai 1 mph*2 joka
kerta, kun katkaisinta painetaan
Suurempi säätö: Lisää tai vähentää
nopeutta kerralla 5 km/h
*1 tai 5 mph*2
niin kauan kuin katkaisinta pidetään
painettuna
Ajettaessa tavanomaisella vakiono-
peustoiminnolla ( S. 326) ase-
tettu nopeus nousee tai laskee seu-
raavasti:
Hienosäätö: 1 km/h*1 tai 1 mph*2 joka
kerta, kun katkaisinta painetaan
Suurempi säätö: Nopeus muuttuu niin
kauan kuin katkaisinta pidetään painet-
tuna.
*1: Kun asetettu nopeus näytetään muodossa "km/h"
*2: Kun asetettu nopeus näytetään muodossa "MPH"
 Asetetun nopeuden lisääminen
kaasupoljinta käyttäen
1 Kiihdytä kaasupolkimella halua-
maasi nopeuteen
2 Paina "-SET"-katkaisinta.
Valitun nopeuden
säätäminen
OM42E06FI.book Page 323 Wedne sday, February 10, 2021 3:22 PM

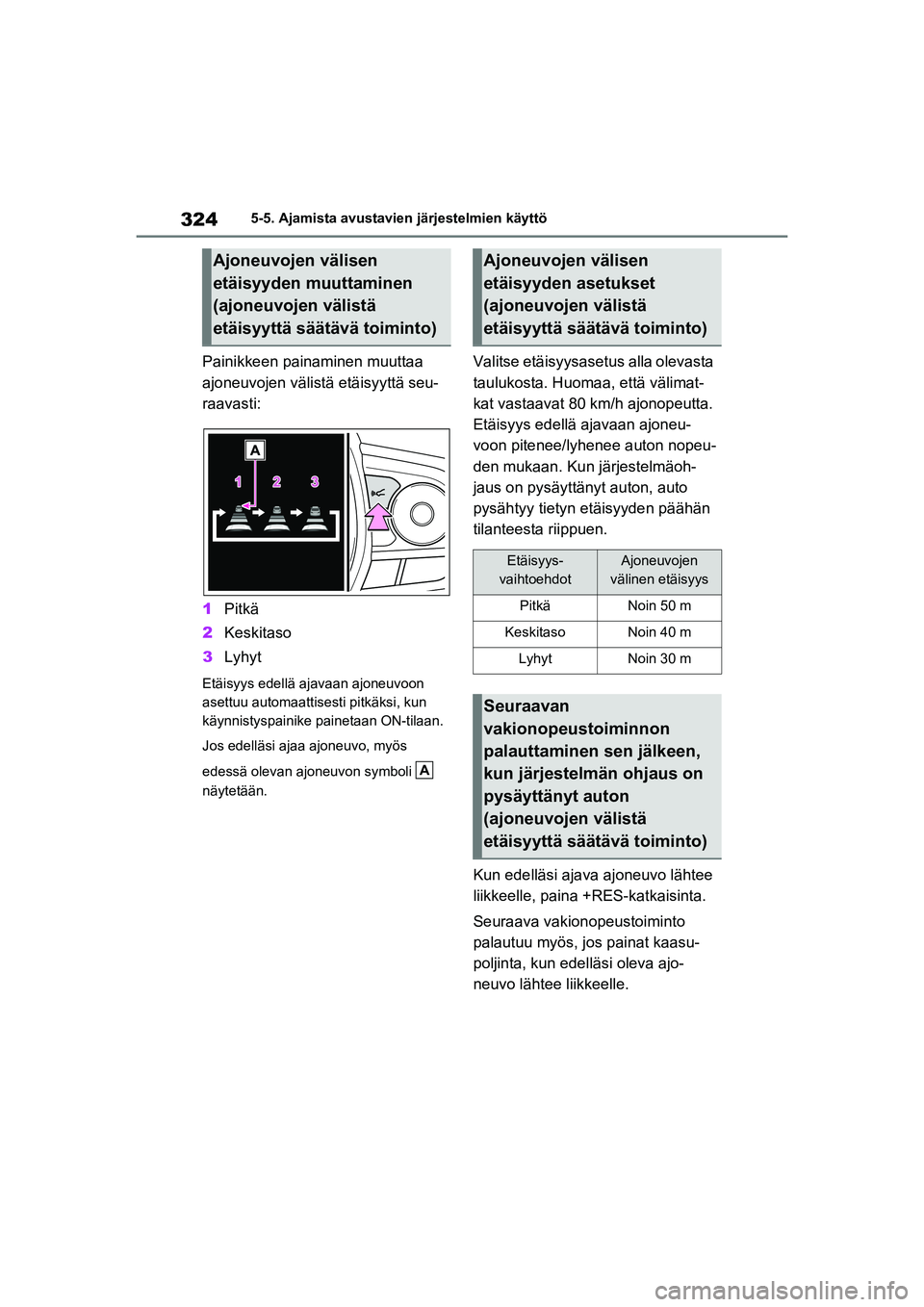

3245-5. Ajamista avustavien järjestelmien käyttö
Painikkeen painaminen muuttaa
ajoneuvojen välistä etäisyyttä seu-
raavasti:
1Pitkä
2 Keskitaso
3 Lyhyt
Etäisyys edellä aj avaan ajoneuvoon
asettuu automaattisesti pitkäksi, kun
käynnistyspainike painetaan ON-tilaan.
Jos edelläsi ajaa ajoneuvo, myös
edessä olevan ajoneuvon symboli
näytetään.
Valitse etäisyysasetu s alla olevasta
taulukosta. Huomaa, että välimat-
kat vastaavat 80 km/h ajonopeutta.
Etäisyys edellä ajavaan ajoneu-
voon pitenee/lyhenee auton nopeu-
den mukaan. Kun järjestelmäoh-
jaus on pysäyttänyt auton, auto
pysähtyy tietyn etäisyyden päähän
tilanteesta riippuen.
Kun edelläsi ajava ajoneuvo lähtee
liikkeelle, paina +RES-katkaisinta.
Seuraava vakionopeustoiminto
palautuu myös, jos painat kaasu-
poljinta, kun edelläsi oleva ajo-
neuvo lähtee liikkeelle.
Ajoneuvojen välisen
etäisyyden muuttaminen
(ajoneuvojen välistä
etäisyyttä säätävä toiminto)
A
Ajoneuvojen välisen
etäisyyden asetukset
(ajoneuvojen välistä
etäisyyttä säätävä toiminto)
Etäisyys-
vaihtoehdotAjoneuvojen
välinen etäisyys
PitkäNoin 50 m
KeskitasoNoin 40 m
LyhytNoin 30 m
Seuraavan
vakionopeustoiminnon
palauttaminen sen jälkeen,
kun järjestelmän ohjaus on
pysäyttänyt auton
(ajoneuvojen välistä
etäisyyttä säätävä toiminto)
OM42E06FI.book Page 324 Wedne sday, February 10, 2021 3:22 PM

325
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
1
Vakionopeustoiminto kytkeytyy
pois päältä, kun painat poiskyt-
kennän katkaisinta.
Nopeusasetus kytkeytyy pois päältä
myös, kun jarrupoljinta painetaan. (Kun
järjestelmän ohjaus on pysäyttänyt
auton, jarrun painaminen ei peruuta toi-
mintoa.)
2+RES-katkaisimen painaminen
vakionopeustoiminnon, ja auton
nopeus palautuu asetettuun
nopeuteen. Jos autosi on liian lähellä edellä aja-
vaa ajoneuvoa, eikä automaattinen
vakionopeustoiminto pysty hidasta-
maan autoa riittävästi, näyttö alkaa
vilkkua ja summeri hälyttää kuljetta-
jan varoittamiseksi. Näin käy esi-
merkiksi silloin, jos kolmas ajoneuvo
ilmestyy nopeasti autosi eteen toi-
selta kaistalta seuratessasi toista
ajoneuvoa. Paina jarrupoljinta var-
mistaaksesi, että et
äisyys edellä aja-
vaan säilyy riittävänä.
nVaroituksia ei välttämättä tule,
kun
Seuraavissa tapauksissa varoituk-
sia ei välttämättä tule, vaikka ajo-
neuvojen välinen etäisyys on lyhyt.
 Kun edellä ajavan ajoneuvon
nopeus on yhtä suuri tai suu-
rempi kuin autosi nopeus
 Kun edellä ajavan ajoneuvon
nopeus on hyvin alhainen
 Välittömästi asetettuasi vakiono-
peussäätimen nopeuden
 Kun kaasupoljinta painetaan
Asetetun nopeuden
peruminen ja palauttaminen
Lähestymisvaroitus
(ajoneuvojen välistä
etäisyyttä säätävä toiminto)
OM42E06FI.book Page 325 Wedne sday, February 10, 2021 3:22 PM

3265-5. Ajamista avustavien järjestelmien käyttö
Kun tavanomainen vakionopeustoi-
minto on valittuna, autosi säilyttää
asetetun nopeuden, mutta ajoneu-
vojen välistä etäisyyttä ei säädetä.
Valitse tämä toiminto ainoastaan sil-
loin, kun mukautuva vakionopeus-
toiminto ei toimi kunnolla esimerkiksi
tutkatunnistimen likaantumisen
vuoksi.
1 Vakionopeussäätimen ollessa
pois päältä, paina vakionopeus-
säätimen pääkatkaisinta ja pidä
sitä painettuna vähintään 1,5
sekunnin ajan.
Välittömästi kun katkaisinta painetaan,
mukautuvan vakionopeussäätimen
merkkivalo syttyy. Sen jälkeen se vaih-
tuu vakionopeussäätimen merkkivaloksi.
Tavanomaiselle vakionopeustoimin-
nolle vaihtamien on mahdollista vain,
kun katkaisinta käytetään vakionopeus-
säätimen ollessa kytk ettynä pois päältä.
2Kiihdytä tai hidasta kaasupolki-
mella haluamaasi nopeuteen (yli
noin 30 km/h) ja paina -SET-kat-
kaisinta asettaaksesi nopeuden.
Vakionopeussäätimen SET-merkkivalo
syttyy.
Kun katkaisin vapautetaan, auton
vakionopeudeksi tulee senhetkinen
nopeus. Nopeusasetuksen säätäminen:
S. 323
Asetetun nopeuden kytkeminen pois
päältä ja palauttaminen:
S. 325
Jos järjestelmä tunnistaa nopeusra-
joitusliikennemerkin tämän toimin-
non ollessa päälle kytkettynä ja ajo-
neuvojen välistä etäisyyttä säätävä
toiminto on käytössä (S. 321),
tunnistettu nopeusrajoitus näyte-
tään ylös- tai alaspäin osoittavalla
nuolella. Asetettua nopeutta voi-
daan lisätä/laskea tunnistettuun
nopeusrajoitukseen painamalla
+RES/-SET-katkaisinta ja pitä-
mällä sitä painettuna.
 Asetetun nopeuden ollessa alhai-
sempi kuin tunnistettu nopeusra-
joitus
Paina +RES-katkaisinta ja pidä se pai-
nettuna.
Tavanomaisen vakionope-
ustoiminnon valitseminen
Mukautuva
vakionopeussäädin
liikennemerkkien
tunnistusjärjestelmällä
(autot varustettuna
liikennemerkkien
tunnistusjärjestelmällä)
OM42E06FI.book Page 326 Wedne sday, February 10, 2021 3:22 PM
