2021 TOYOTA RAV4 PHEV Omistajan Käsikirja (in Finnish)

295
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
VAROITUS
lÄlä kiinnitä esineitä, kuten tarroja,
läpinäkyviä tarroja tms., tuulilasin
ulkopintaan etukameran eteen
(kuvassa varjostettu alue).
Tuulilasin yläreunasta noin 1 cm
etukameran alareunan alle
Noin 20 cm (Noin 10 cm etukame-
ran keskeltä oikealle ja vasem-
malle)
lJos alue tuulilasista etukameran
edestä on huurtunut tai siihen tiivis-
tyneen vesihöyryn tai jään peit-
tämä, käytä tuulilasin huurteenpois-
totoimintoa poistaaksesi huurteen,
tiivistyneen vesihöyryn tai jään tuu-
lilasista. ( S. 383)
lJos vesipisarat eivät kunnolla
poistu tuulilasinpyyhkijöillä tuulila-
sista etukameran edessä olevalta
alueelta, vaihda pyyhkijöiden sul-
kien kumit tai p yyhkijöiden sulat.
lÄlä asenna tummennuskalvoja tuu-
lilasiin.
lVaihda tuulilasi, jos se on haljennut
tai vaurioitunut.
Tuulilasin vaihdon jälkeen etuka-
mera on uudelleen kalibroitava. Ota
yhteyttä Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotetta-
vaan korjaamoon ja kysy yksityis-
kohtaisempia ohjeita.
lÄlä annan nesteiden päästä koske-
tuksiin etukameran kanssa.
A
B
lÄlä anna kirkkaiden valojen pais-
taa etukameraan.
lÄlä likaa tai vaurioita etukameraa.
Kun puhdistat tuulilasin sisäpintaa,
älä anna lasinpuhdistusaineen
päästä kosketuksiin etukameran
linssin kanssa. Älä myöskään kos-
keta linssiä.
Jos linssi on likainen tai vahingoittu-
nut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan kor-
jaamoon.
lÄlä kohdista etukameraan voimak-
kaita iskuja.
lÄlä muuta etukameran asennuskul-
maa tai asentoa, äläkä poista sitä.
lÄlä pura etukameraa.
lÄlä tee muutoksia mihinkään auton
osiin etukameran ympärillä (sisä-
puolinen taustapeili tms.) tai sisäka-
tossa.
lÄlä kiinnitä konepeltiin, etusäleik-
köön tai puskuriin mitään lisävarus-
teita, jotka voisiv at peittää etukame-
raa. Ota yhteyttä Toyota-jälleen-
myyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon ja
kysy yksityiskohtaisempia ohjeita.
lJos katolle kiinnitetään purjelauta
tai muu pitkä esine, varmistu, että
se ei peitä etukameraa.
lÄlä tee muutoksia ajovaloihin tai
muihin valoihin.
OM42E06FI.book Page 295 Wedne sday, February 10, 2021 3:22 PM

2965-5. Ajamista avustavien järjestelmien käyttö
nJos varoitusviesti näytetään monitoiminäytöllä.
Jokin järjestelmä saattaa olla tilapäisesti po is käytöstä tai siihen on saattanut tulla
toimintahäiriö.
lSeuraavissa tilanteissa suorita taulukossa esitetyt toimenpiteet. Kun toimintaolo-
suhteet havaitaan normaaleiksi, viesti häviää ja järjestelmä on toimintavalmis.
Jos viesti ei häviä, ota yhteyttä valtuut ettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
lSeuraavissa tilanteissa, jos tilanne on muuttunut (tai autolla on ajettu jonkin aikaa),
ja normaalit toimintaolosuhteet tunnistetaan, viesti häviää, ja järjestelmä on taas
toimintavalmis.
Jos viesti ei häviä, ota yhteyttä valtuut ettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
• Jos lämpötila tutkatunnistimen ympärillä on toiminta-alueen ulkopuolella, kuten sil- loin, jos auto on auringossa tai äärimmäisen kylmässä ympäristössä.
• Jos etukamera ei pysty havaitsemaan esineitä auton edessä, kuten ajettaessa
pimeässä, lumessa, sumussa tai kirkkaiden valojen osuessa etukameraan.
TilanneToimet
Jos tunnistimen ympärillä oleva alue on
lian, kosteuden (huurteen, kondenssive-
den, jään tms) tai vieraan aineen peit-
tämäPuhdistaaksesi alueen tuulilasista etuka-
meran edestä käytä tuulilasinpyyhkijöitä
tai tuulilasin huurteenpoistojärjestelmää
(S. 383).
Jos lämpötila etukameran ympärillä on
toiminta-alueen ulkopuolella, kuten sil-
loin, jos auto on auringossa tai äärimmäi-
sen kylmässä ympäristössä.
Jos etukamera on kuuma, kuten silloin,
jos auto on ollut pysäköitynä au ringossa,
käytä ilmastointijärjestelmää alentaak-
sesi etukameran ympärillä olevaa lämpö-
tilaa.
Jos aurinkosuojaa käytettiin auton
ollessa pysäköitynä, aurinkosuojan pin-
nalta heijastunut auringonvalo on saatta-
nut nostaa etukameran lämpötilan äärim-
mäisen korkeaksi.
Jos etukamera on kylmä, kuten silloin,
jos auto on ollut pysäköitynä äärimmäi-
sen kylmässä ympäris tössä, käytä läm-
mitysjärjestelmää nos taaksesi etukame-
ran ympärillä olevaa lämpötilaa.
Alue etukameran edessä on peittynyt,
kuten silloin, jos konepelti on auki tai jos
tuulilasiin etukameran eteen kiinnitetään
tarra.
Sulje konepelti, poista tarra tms. pois-
taaksesi esteen.
OM42E06FI.book Page 296 Wedne sday, February 10, 2021 3:22 PM

297
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
*: Joissakin malleissa
Järjestelmä pystyy havaitsemaan
seuraavat kohteet:

Ajoneuvot
 Pyöräilijät
 Jalankulkijat
nPre-Collision-
turvajärjestelmän varoitus
Jos järjestelmä päättelee, että on
suuri vaara joutua nokkakolariin,
summeri hälyttää ja varoitusviesti
ilmestyy monitoim inäytölle kehot-
taen kuljettajaa tekemään väistöliik-
keen.
nPre-Collision-
hätäjarrutustehostin
Jos järjestelmä päättelee, että on
suuri vaara joutua nokkakolariin,
järjestelmä antaa lisävoimaa jarru-
tukseen suhteessa siihen, miten
kovaa jarrupoljin ta painetaan.
nPre-Collision-jarrutustoiminto
Jos järjestelmä päättelee, että nok-
kakolarin vaara on erittäin suuri,
jarrut kytkeytyvät automaattisesti
auttamaan kolarin välttämisessä tai
alentaakseen törmäysvoimaa.
Pre-Collision-
turvajärjestelmä (PCS)*
Pre-Collision-tu rvajärjestelmä
käyttää tutkatunnistinta ja etu-
kameraa autosi edessä olevien
kohteiden ( S. 297) havaitse-
miseen. Jos järjestelmä päätte-
lee, että nokkakolarin vaara
kohteen kanssa on suuri,
varoitus kehottaa kuljettajaa
toimimaan ennakoivasti ja käy-
tettävissä olevaa jarrupainetta
lisätään auttamaan kuljettajaa
välttämään kolari. Jos järjes-
telmä päättelee, että nokkako-
larin vaara kohteen kanssa on
erittäin suuri, jarrut kytkeyty-
vät automaattisesti auttamaan
kolarin välttämisessä tai kola-
rin törmäysvoiman pienentä-
misessä.
Pre-Collision-turv ajärjestelmän
varoitus voidaan kytkeä päälle /
pois päältä katkaisimesta ja
varoituksen ajoitusta voidaan
muuttaa. ( S. 299)
Kohteet, jotka voidaan
havaita
Järjestelmän toiminnot
OM42E06FI.book Page 297 Wedne sday, February 10, 2021 3:22 PM

2985-5. Ajamista avustavien järjestelmien käyttö
VAROITUS
nPre-Collision-turvajärjestelmän
rajoitukset
lKuljettaja on yksin täysin vastuussa
ajon turvallisuudesta. Aja aina tur-
vallisesti ja kiinnitä huomiota auton
ympärillä olevaan alueeseen.
Älä missään tilanteessa käytä Pre-
Collision-turvajärjestelmää normaa-
lin jarrutustoiminnan sijaan. Tämä
järjestelmä ei estä kolareita tai
vähennä kolarivaurioita tai henkilö-
vahinkoja kaikissa tilanteissa. Älä
luota liikaa tähän järjestelmään.
Muussa tapauksessa seurauksena
voi olla kuolemaan tai vakavaan
loukkaantumiseen johtava onnetto-
muus.
lSiitä huolimatta, että tämä järjes-
telmä on suunniteltu auttamaan
kolarin välttämisessä ja törmäysvoi-
man vähentämisessä, sen tehok-
kuus saattaa vaihdella eri tilanteissa
ja siitä syystä järjestelmä ei aina
välttämättä pysty saavuttamaan
samaa toiminnan tehokkuutta.
Lue seuraavista tilanteista huolelli-
sesti. Älä luota liikaa tähän järjestel-
mään ja aja aina varovaisesti.
• Olosuhteet, joissa järjestelmä saat- taa toimia, vaikka kolarin riskiä ei
ole: S. 301
• Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein: S. 302
lÄlä yritä itse kokeilla Pre-Collision-
turvajärjestelmän toimintaa.
Kokeilussa käytettävästä kohteesta
riippuen (testinukke, pahviset esi-
neet, jotka muistuttavat järjestelmän
havaitsemia kohteita jne.) järjes-
telmä ei ehkä toimi oikein, mistä voi
seurata onnettomuus.
nPre-Collision-jarrutustoiminto
lKun Pre-Collision-jarrutustoiminto
toimii suuri määrä jarrutusvoimaa
välittyy toiminnan aikana.
lJos auto pysäytetään Pre-Collision-
jarrutustoiminnon toimesta, Pre-Col-
lision-jarrutustoiminto kytkeytyy pois
päältä noin kahden sekunnin kulut-
tua. Paina jarrupoljinta tarvittaessa.
lPre-Collision-jarrutustoiminto ei vält-
tämättä toimi, jos kuljettaja suorittaa
tiettyjä toimenpiteitä. Jos kaasupol-
jinta painetaan voimakkaasti tai
ohjauspyörää käännetään, järjes-
telmä saattaa päätellä, että kuljettaja
suorittaa väistöliikettä ja mahdolli-
sesti estää Pre-Collision-jarrutustoi-
mintoa toimimasta.
lJoissakin tilanteissa Pre-Collision-
jarrutustoiminnon toimiessa toiminta
saattaa peruuntua, jos kaasupol-
jinta painetaan voimakkaasti tai
ohjauspyörää käännetään ja järjes-
telmä päättelee, että kuljettaja suo-
rittaa väistöliikettä.
lJos jarrupoljin painetaan, järjestelmä
saattaa päätellä, että kuljettaja on
suorittamassa väistöliikettä ja mah-
dollisesti viivyttää Pre-Collision-jar-
rutustoiminnon ajoitusta.
nMilloin Pre-Collision-turvajärjes-
telmä tulee kytkeä pois päältä
Seuraavissa tilanteissa, kytke järjes-
telmä pois päältä, koska se ei välttä-
mättä toimi oikein ja seurauksena voi
mahdollisesti olla onnettomuus joka
voi johtaa kuolemaan tai vakaviin hen-
kilövahinkoihin:
lJos autoa hinataan
lJos autollasi hinataan toista autoa
lJos autoa kuljetetaan kuorma-auton
lavalla, laivassa, junassa tai vastaa-
valla kuljetustavalla
lKun auto nostetaan nosturin päälle
hybridijärjestelmän ollessa päällä ja
renkaiden voidessa pyöriä vapaasti
OM42E06FI.book Page 298 Wedne sday, February 10, 2021 3:22 PM

299
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nPre-Collision-turvajärjestelmän
kytkeminen päälle / pois päältä
Pre-Collision-turvajärjestelmä voi-
daan kytkeä päälle / pois päältä koh-
dassa ( S. 176) monitoiminäy-
töllä.
Järjestelmä kytkeytyy automaattisesti
päälle aina, kun käynnistyspainikkeesta
valitaan ON-toimintatila.
Jos järjestelmä on kytketty pois
päältä, PCS-varoitusvalo syttyy ja
viesti näkyy monitoiminäytössä.
nPre-Collision-turvajärjestelmän
varoituksen ajoituksen muuttaminen
Pre-collision-varoituksen ajoitusta
voidaan muuttaa kohdassa
(  S. 176) monitoiminäytöllä.
Varoituksen ajoituksen asetus säilyy,
kun valitaan käynnistyspainikkeen OFF-
toimintatila. Jos Pre-Collision-turvajär-
jestelmä kytketään pois päältä ja sitten
takaisin päälle, toiminnan ajoitus palau-
tuu oletusasetukseen (keskivaiheilla).
VAROITUS
lJos autoa tarkastetaan testauslait-
teen rullilla kuten alustadynamomet-
rissä tai nopeusmittarin testauslait-
teessa tai kun autoa käytetään ren-
kaan tasapainotuslaitteessa
lJos etupuskuriin tai etusäleikön suo-
jukseen kohdistuu voimakas isku
onnettomuuden seurauksena tai
muista syistä
lJos autoa ei voi ajaa vakaasti, kuten
silloin, jos auto on ollut osallisena
onnettomuuteen tai autossa on toi-
mintahäiriö
lJos autolla ajetaan urheilullisella
tavalla tai maastossa
lJos renkaiden ilmanpaineet eivät ole
ohjeistuksen mukaiset
lJos renkaat ovat erittäin kuluneet
lJos käytetään muita kuin suositellun
kokoisia renkaita
lJos käytetään lumiketjuja
lJos kompakti vararengas on asen-
nettuna tai rengas on korjattu ren-
kaan paikkaussarjalla
lJos tutkatunnistimen tai etukame-
ran peittäviä laitteita (esim. lumi-
aura) on tilapäisesti asennettu
autoon
Pre-Collision-
turvajärjestelmän asetusten
muuttaminen
OM42E06FI.book Page 299 Wedne sday, February 10, 2021 3:22 PM

3005-5. Ajamista avustavien järjestelmien käyttö
1Aikaisin
2 Keskivaiheilla
Tämä on oletusasetus.
3Myöhään
nToimintaolosuhteet
Pre-Collision-turvajärjestelmä on kytkettynä päälle ja järjestelmä päättelee, että on
suuri vaara joutua nokkakolariin havaitun kohteen kanssa.
Eri toiminnot ovat toimintakykyisiä seuraavissa nopeuksissa
lPre-Collision-turvajärjestelmän varoitus
lPre-Collision-hätäjarrutustehostin
lPre-Collision-jarrutustoiminto
Järjestelmä ei välttämättä to imi seuraavissa tilanteissa:
lJos 12 V -akun kenkä on irrotettu ja sitten kiinnitetty takaisin, eikä autolla sen jäl-
keen ole ajettu tarpeeksi pitkän ajanjakson aikana
lJos vaihteenvalitsin on R-asennossa
lJos VSC OFF -merkkivalo palaa (vain Pre- Collision-turvajärjestelmän varoitustoi-
minto on toimintakykyinen)
nKohteen havaitseva toiminto
Järjestelmä havaitsee kohteita perus-
tuen niiden kokoon, profiiliin, liikkeeseen
jne. Kaikkia kohteita ei ehkä havaita joh-
tuen ympäristön kirkkaudesta ja havai-
tun kohteen liikkeestä, asennosta ja kul-
masta, jonka vuoksi järjestelmä ei toimi
oikein. ( S. 302) Kuvassa on esitetty
kohteet, jotka voi-
daan havaita.
Kohteet, jotka voidaan
havaitaAuton nopeusAuton ja kohteen välinen suhteellinen nopeus
AjoneuvotNoin 10 - 180 km/hNoin 10 - 180 km/h
Pyöräilijät ja jalankulkijatNoin 10 - 80 km/hNoin 10 - 80 km/h
Kohteet, jotka voidaan havaitaAuton nopeusAuton ja kohteen välinen suhteellinen nopeus
AjoneuvotNoin 30 - 180 km/hNoin 30 - 180 km/h
Pyöräilijät ja jalankulkijatNoin 30 - 80 km/hNoin 30 - 80 km/h
Kohteet, jotka voidaan havaitaAuton nopeusAuton ja kohteen välinen suhteellinen nopeus
AjoneuvotNoin 10 - 180 km/hNoin 10 - 180 km/h
Pyöräilijät ja jalankulkijatNoin 10 - 80 km/hNoin 10 - 80 km/h
OM42E06FI.book Page 300 Wedne sday, February 10, 2021 3:22 PM

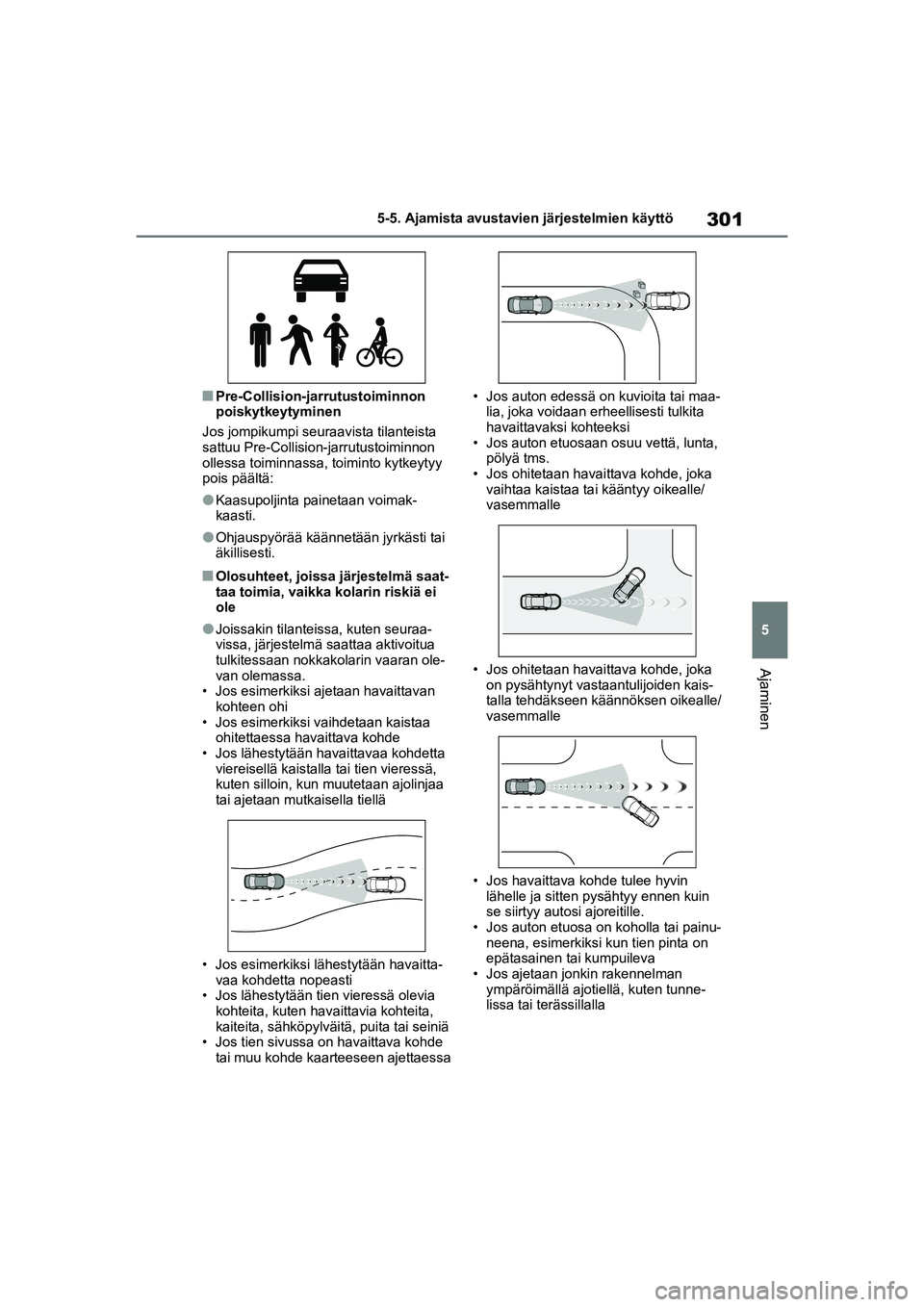

301
5
5-5. Ajamista avustavien järjestelmien käyttö
Ajaminen
nPre-Collision-jarrutustoiminnon
poiskytkeytyminen
Jos jompikumpi seuraavista tilanteista
sattuu Pre-Collision-jarrutustoiminnon
ollessa toiminnassa, toiminto kytkeytyy
pois päältä:
lKaasupoljinta painetaan voimak-
kaasti.
lOhjauspyörää käännetään jyrkästi tai
äkillisesti.
nOlosuhteet, joissa järjestelmä saat-
taa toimia, vaikka kolarin riskiä ei
ole
lJoissakin tilanteiss a, kuten seuraa-
vissa, järjestelmä saattaa aktivoitua
tulkitessaan nokkakolarin vaaran ole-
van olemassa.
• Jos esimerkiksi ajetaan havaittavan kohteen ohi
• Jos esimerkiksi vaihdetaan kaistaa ohitettaessa havaittava kohde
• Jos lähestytään havaittavaa kohdetta
viereisellä kaistalla tai tien vieressä,
kuten silloin, kun muutetaan ajolinjaa
tai ajetaan mutkaisella tiellä
• Jos esimerkiksi lähestytään havaitta- vaa kohdetta nopeasti
• Jos lähestytään tien vieressä olevia
kohteita, kuten havaittavia kohteita,
kaiteita, sähköpylväit ä, puita tai seiniä
• Jos tien sivussa on havaittava kohde
tai muu kohde kaarteeseen ajettaessa • Jos auton edessä on kuvioita tai maa-
lia, joka voidaan erheellisesti tulkita
havaittavaksi kohteeksi
• Jos auton etuosaan os uu vettä, lunta,
pölyä tms.
• Jos ohitetaan havaittava kohde, joka
vaihtaa kaistaa ta i kääntyy oikealle/
vasemmalle
• Jos ohitetaan havaittava kohde, joka on pysähtynyt vastaantulijoiden kais-
talla tehdäkseen käännöksen oikealle/
vasemmalle
• Jos havaittava kohde tulee hyvin lähelle ja sitten pysähtyy ennen kuin
se siirtyy autosi ajoreitille.
• Jos auton etuosa on koholla tai painu-
neena, esimerkiksi kun tien pinta on
epätasainen tai kumpuileva
• Jos ajetaan jonkin rakennelman
ympäröimällä ajotiellä, kuten tunne-
lissa tai terässillalla
OM42E06FI.book Page 301 Wedne sday, February 10, 2021 3:22 PM

3025-5. Ajamista avustavien järjestelmien käyttö
• Jos auton edessä tien pinnassa tai tien vieressä on metallinen esine (vie-
märinkansi, teräslevy tms.), portaat tai
jokin ulkonema
• Jos ajetaan esineen alta (liikenne- merkki, mainostaulu tms.)
• Jos lähestytään sähk ötoimista tietulli-
puomia, pysäköintialueen porttia tai
muuta estettä, joka avautuu ja sulkeu-
tuu
• Jos käytät autoasi automaattipesussa
• Jos ajetaan sellaisten esineiden läpi
tai alta, jotka saattavat koskettaa ajo-
neuvoa, kuten paksu ruoho, puiden
oksat tai mainosjuliste
• Kun ajetaan höyryn tai savun läpi
• Jos ajetaan läheltä kohdetta, joka hei- jastaa radioaaltoja, kuten suuri
kuorma-auto tai suojakaide
• Jos ajetaan lähellä TV-tornia, radio- asemaa, sähkölaitosta tai muita
alueita, jotka lähettävät voimakkaita
radioaaltoja tai sähkökohinaa
nTilanteita, joissa järjestelmä ei vält-
tämättä toimi oikein
lJoissain tilantei ssa, kuten seuraa-
vissa, kohdetta ei välttämättä havaita
tutkatunnistimella ja etukameralla, ja
siten järjestelmän oikeanlainen toi-
minta estyy:
• Jos havaittava kohde lähestyy autoasi • Jos autosi tai havaittava kohde vaap-
puu
• Jos havaittava kohde tekee äkillisen
liikkeen (kuten äkillisen ohjausliik-
keen, kiihdytyksen tai jarrutuksen)
• Jos autosi lähestyy havaittavaa koh-
detta nopeasti
• Jos havaittava kohde ei ole suoraan autosi edessä
• Jos havaittava kohde on lähellä sei- nää, aitaa, kaidetta, viemärinkantta,
ajoneuvoa, tiellä sijaitsevaa teräsle-
vyä tms.
• Jos havaittava kohde on rakennelman
alla
• Jos osa havaittavas ta kohteesta on
esineen, kuten suur en matkatavaran,
sateenvarjon tai kaiteen peittämä
• Jos useita havaittavia kohteita on lähellä toisiaan
• Jos aurinko tai muu valo kohdistuu suoraan havaittavaan kohteeseen
• Jos havaittava kohde on valkosävyi-
nen ja erittäin kirkas
• Jos havaittavalla kohteella näyttää olevan lähes sama väri tai kirkkaus
kuin ympäristöllä
• Jos havaittava kohde ilmestyy nopeasti autosi eteen
• Jos auton etuosaan os uu vettä, lunta,
pölyä tms.
• Jos edessä oleva erittäin kirkas valo,
kuten auringonvalo tai vastaantule-
van liikenteen ajov alot, kohdistuvat
suoraan etukameraan
• Jos lähestytään edessä olevaa ajo- neuvoa sen sivulta tai edestä
• Jos edessä oleva ajoneuvo on moot- toripyörä
• Jos edessä oleva ajoneuvo on kapea, kuten henkilökuljetin
OM42E06FI.book Page 302 Wedne sday, February 10, 2021 3:22 PM
