2021 TOYOTA RAV4 PHEV Omistajan Käsikirja (in Finnish)

471
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Irrota johto kiinnikkeestä ennen kuin
käännät polttimon kantaa.
3
Irrota polttimo.
4 Asenna uusi polttimo.
5 Asenna polttimon kanta valoyk-
sikköön asettamalla se sisään ja
kääntämällä polttimon kantaa
myötäpäivään.
Kiinnitä johto kiinnikkeellä asennet-
tuasi polttimon kannan.
6 Kiinnitä suojus.
nLähestymisvalot
(joissakin malleissa)
1 Paina ulkopuolisen taustapeilin
yläosaa kallistaaksesi peilin pin-
taa ylöspäin, ja irrota sitten pei-
lin takan olevat neljä pidikettä.
Kampea peiliä itseäsi kohti irrottaen
pidikkeet 2 kerrallaan.
OM42E06FI.book Page 471 Wedne sday, February 10, 2021 3:22 PM

4727-3. Tee-se-itse-huolto
Toimi varovasti, ettei peili pääse putoa-
maan.
2 Irrota liittimet peilin takaa ja
irrota peili.
Tarkista liittimien suunnat, jotta et kiin-
nitä niitä ylösalaisin asentaessasi.
Toimi varovasti, ettei peili pääse putoa-
maan.
3Irrota pidikkeet peilin suojuksen
takaa ja irrota peilin suojus.
4 Taita peili ennen kuin irrotat
valaisinyksikön.
5 Irrota valaisinyksikkö.
Irrota kaksi ruuvia ja vapauta kaksi pidi-
kettä tasapäisellä ruuvitaltalla.
OM42E06FI.book Page 472 Wedne sday, February 10, 2021 3:22 PM

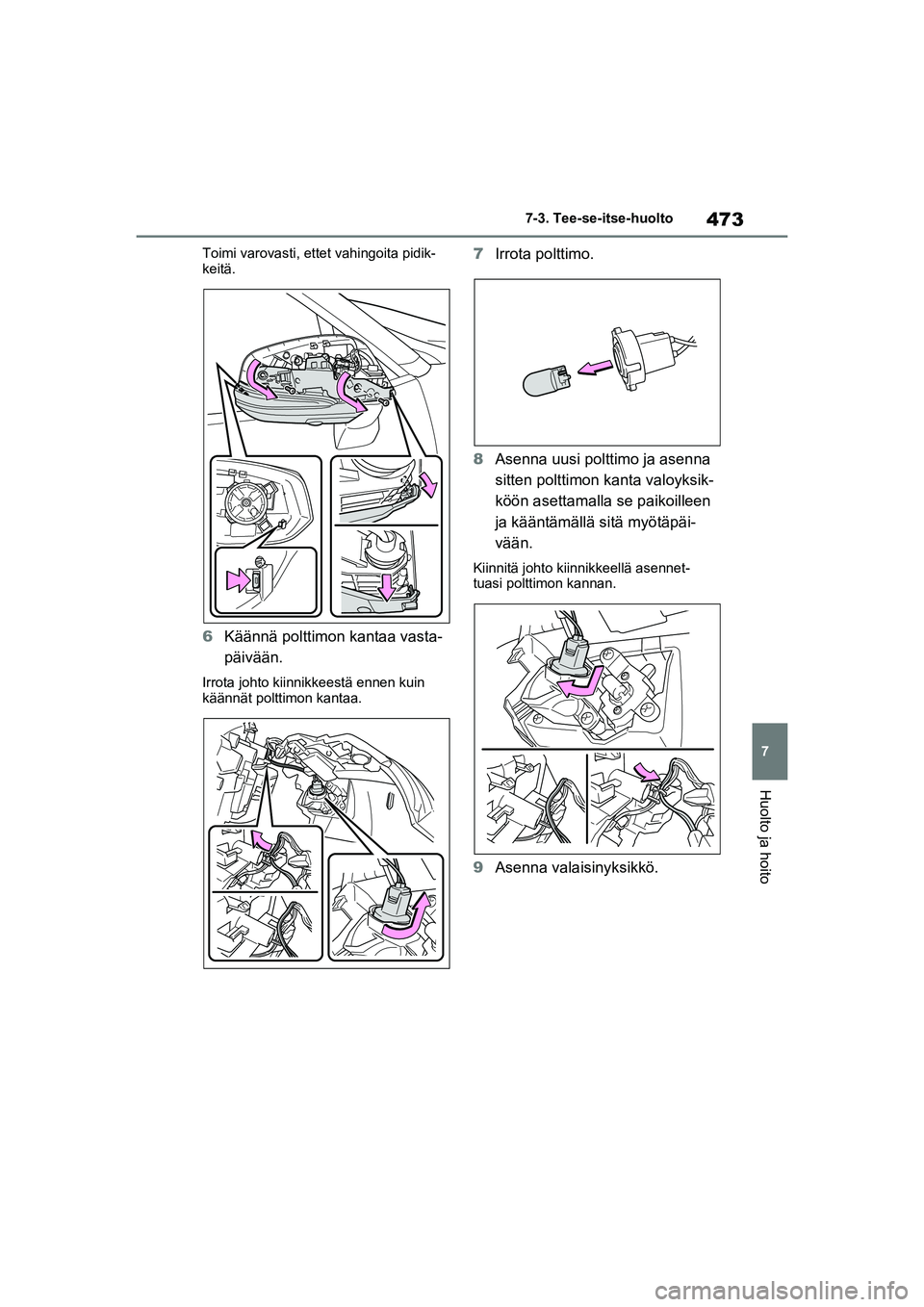

473
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
Toimi varovasti, ettet vahingoita pidik-
keitä.
6
Käännä polttimon kantaa vasta-
päivään.
Irrota johto kiinnikkeestä ennen kuin
käännät polttimon kantaa.
7Irrota polttimo.
8 Asenna uusi polttimo ja asenna
sitten polttimon kanta valoyksik-
köön asettamalla se paikoilleen
ja kääntämällä sitä myötäpäi-
vään.
Kiinnitä johto kiinnikkeellä asennet-
tuasi polttimon kannan.
9Asenna valaisinyksikkö.
OM42E06FI.book Page 473 Wedne sday, February 10, 2021 3:22 PM

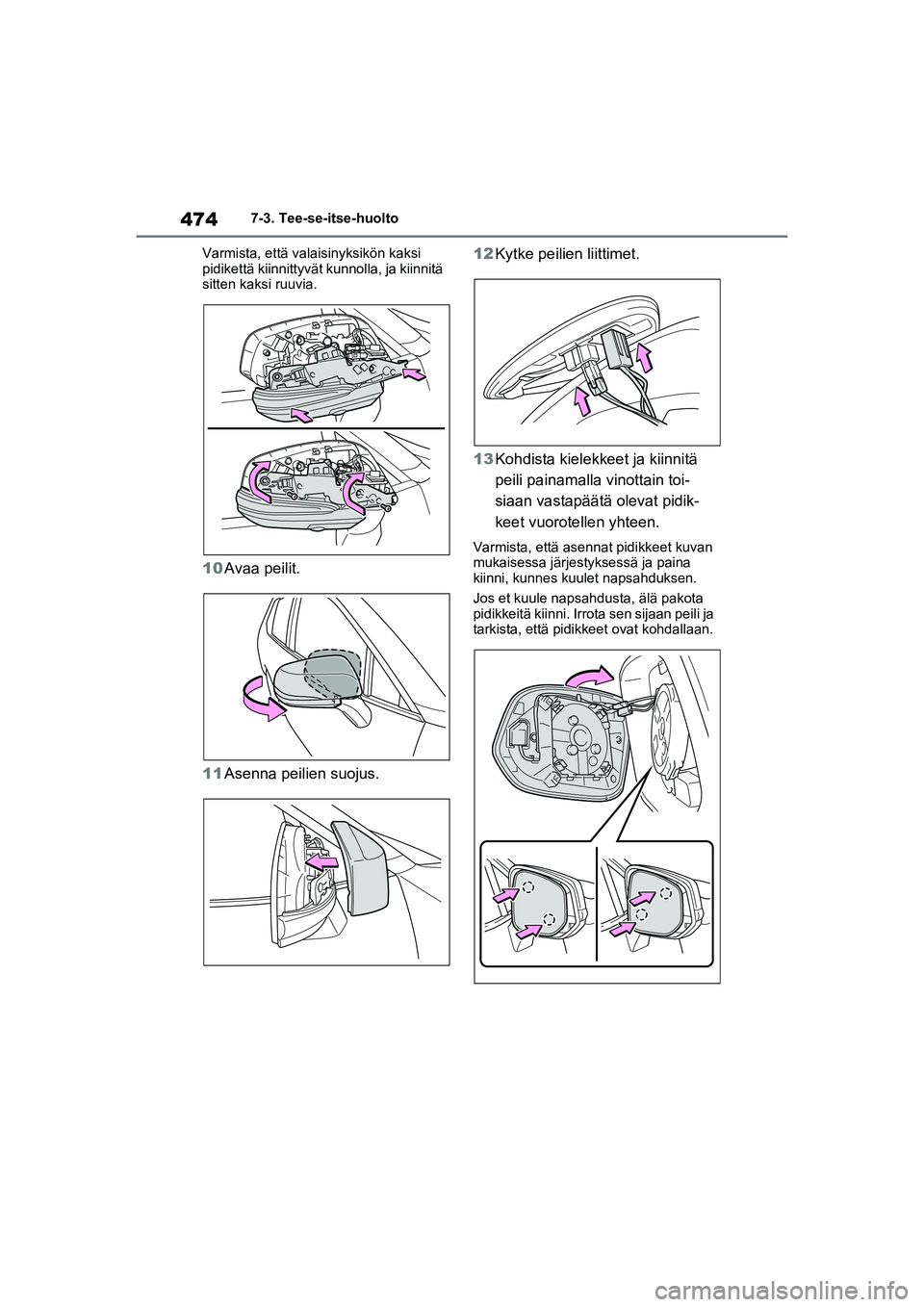

4747-3. Tee-se-itse-huolto
Varmista, että valaisinyksikön kaksi
pidikettä kiinnittyvät kunnolla, ja kiinnitä
sitten kaksi ruuvia.
10 Avaa peilit.
11 Asenna peilien suojus. 12
Kytke peilien liittimet.
13 Kohdista kielekkeet ja kiinnitä
peili painamalla vinottain toi-
siaan vastapäätä olevat pidik-
keet vuorotellen yhteen.
Varmista, että asennat pidikkeet kuvan
mukaisessa järjestyksessä ja paina
kiinni, kunnes kuulet napsahduksen.
Jos et kuule napsahdusta, älä pakota
pidikkeitä kiinni. Irrota sen sijaan peili ja
tarkista, että pidikkeet ovat kohdallaan.
OM42E06FI.book Page 474 Wedne sday, February 10, 2021 3:22 PM

475
7
7-3. Tee-se-itse-huolto
Huolto ja hoito
VAROITUS
nPolttimoiden vaihto
lSammuta valo. Älä vaihda poltti-
moita heti valon sammuttamisen
jälkeen.
Polttimot tulevat erittäin kuumiksi ja
voivat aiheuttaa palovammoja.
lÄlä koske polttimoiden lasiosaan
paljaalla kädellä. Jos et voi välttää
koskemasta polttimon lasiosaa,
käytä puhdasta ja kuivaa kangasta
tarttuessasi siihen,
jotta voisit vält-
tää kosteuden ja öljyn tarttumisen
polttimoon.
Lisäksi, jos polttimo naarmuuntuu
tai putoaa, se saattaa mennä rikki
tai haljeta.
lAsenna polttimot ja niiden liitinkap-
paleet huolellisesti paikoilleen.
Muuten seurauksena saattaa olla
kuumentumisesta aiheutuva vau-
rio, tulipalo, tai vettä saattaa päästä
valoyksikön sisään. Valot saattavat
vaurioitua, tai niiden lasien sisään
saattaa keräänt yä kosteutta.
lÄlä yritä korjata tai purkaa poltti-
moita, liittimiä, virtapiirejä tai muita
osia.
Muuten seurauksena saattaa olla
sähköiskun aiheuttama kuolema tai
vakavat vammat.
nEstääksesi vauriot ja tulipalon
lVarmista, että polttimo on kunnolla
paikoillaan ja lukittu.
lTarkista vaihdettavan polttimon
tehoarvot ennen asennusta estääk-
sesi vauriot.
OM42E06FI.book Page 475 Wedne sday, February 10, 2021 3:22 PM

4767-3. Tee-se-itse-huolto
OM42E06FI.book Page 476 Wednesday, February 10, 2021 3:22 PM

8
477
8
Häiriön sattuessa
Häiriön sattuessa
8-1. Tärkeää tietääHätävilkut .......................... 478
Jos autosi on pysäytettävä
hätätapauksessa ............ 478
Jos auto juuttuu kiinni tilanteessa, jossa vesi
nousee ............................ 479
8-2. Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava ......................... 481
Jos epäilet, että jotain on vialla .......................... 484
Jos varoitusvalo syttyy tai varoitussummerin
ääni kuuluu ..................... 486
Jos varoitusviesti ilmestyy näyttöön ............ 496
Jos rengas puhkeaa (autot ilman
vararengasta) ................. 500
Jos rengas puhkeaa (vararenkaalla
varustetut autot) ............. 511
Jos hybridijärjestelmä ei käynnisty ..................... 518
Jos kadotat auton avaimet ........................... 520
Jos polttoainesäiliön täyttöaukon kantta
ei saada auki .................. 520
Jos elektroninen avain ei toimi kunnolla .............. 521Jos 12 V -akun varaus
on purkautunut................ 523
Jos auto ylikuumenee ....... 528
Jos autosi juuttuu kiinni..... 532
OM42E06FI.book Page 477 Wedne sday, February 10, 2021 3:22 PM

4788-1. Tärkeää tietää
8-1.Tärkeää tietää
Paina painiketta.
Kaikki suuntavalot vilkkuvat.
Valot sammuvat painamalla katkaisinta
toistamiseen.
nHätävilkut
lJos hätävilkkuja käytetään pitkän
aikaa hybridijärjestelmän ollessa sam-
mutettuna (kun READY-merkkivalo ei
pala), 12 V -akun varaus saattaa pur-
kautua.
lJos jokin SRS-turvatyynyistä laukeaa
(täyttyy) tai tapahtuu voimakas tör-
mäys, hätävilkut syttyvät automaatti-
sesi.
Hätävilkut sammuvat automaattisesti
palattuaan noin 20 minuuttia. Kyt-
keäksesi hätävilkut pois manuaali-
sesti, paina katkaisinta kahdesti.
(Hätävilkut eivät ehkä syty automaatti-
sesti riippuen törmäyksen voimasta ja
olosuhteista.)
1 Aseta molemmat jalkasi tasai-
sesti jarrupolki melle ja paina
voimakkaasti.
Älä pumppaa jarrupoljinta toistuvasti,
koska auton nopeuden laskeminen
vaatii tällöin suurempaa ponnistusta.
2 Siirrä vaihteenvalitsin asentoon
N.
Jos vaihteenvalitsimen voi siirtää
N-asentoon
3 Hidastettuasi nopeutta pysäytä
auto turvalliseen paikkaan tien
vieressä.
4 Sammuta hybridijärjestelmä.
Jos vaihteenvalitsinta ei voi siir-
tää N-asentoon
3 Jatka jarrupolkimen painamista
molemmilla jaloilla hidastaak-
sesi auton nopeutta niin paljon
kuin mahdollista.
Hätävilkut
Hätävilkkuja käytetään varoit-
tamaan muita kuljettajia, jos
auto on pysäytettävä tielle rik-
koutumisen tms. vuoksi.
Toimintaohje
Jos autosi on
pysäytettävä
hätätapauksessa
Vain hätätapauksessa, kuten
silloin, jos auton pysäyttämi-
nen normaalilla tavalla käy
mahdottomaksi, pysäytä auto
seuraavin toimenpitein:
Auton pysäyttäminen
OM42E06FI.book Page 478 Wedne sday, February 10, 2021 3:22 PM
