2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

7859-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
9
Caractéristiques du véhicule
Moteur de traction/régénération
Moteur de traction
■Quantité d’huile (Vidange et remplissage [référence*])
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Stationnez le véhicule sur un sol plat. Après avoir fait monter le
moteur en température et arrêté le système hybride, attendez plus de 5 minutes,
puis vérifiez le niveau d’huile sur la jauge.
Moteur électrique (moteur de régénération/moteur de traction)
TypeMoteur synchrone à aimant permanent
Puissance maximum22,5 kW
Couple maximum40 N•m (4,1 kgf•m, 29,5 ft•lbf)
TypeMoteur synchrone à aimant permanent
Puissance maximum53 kW
Couple maximum163 N•m (16,6 kgf•m, 120,2 ft•lbf)
Batterie hybride (batterie de traction)
TypeBatterie au lithium-ion
Tension3,7 V/cellule
Capacité25 Ah
Quantité95 cellules
Tension nominale351,5 V
Système de lubrification
Avec filtre4,2 L (4,4 qt., 3,7 Imp.qt.)
Sans filtre3,9 L (4,1 qt., 3,4 Imp.qt.)

7869-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■

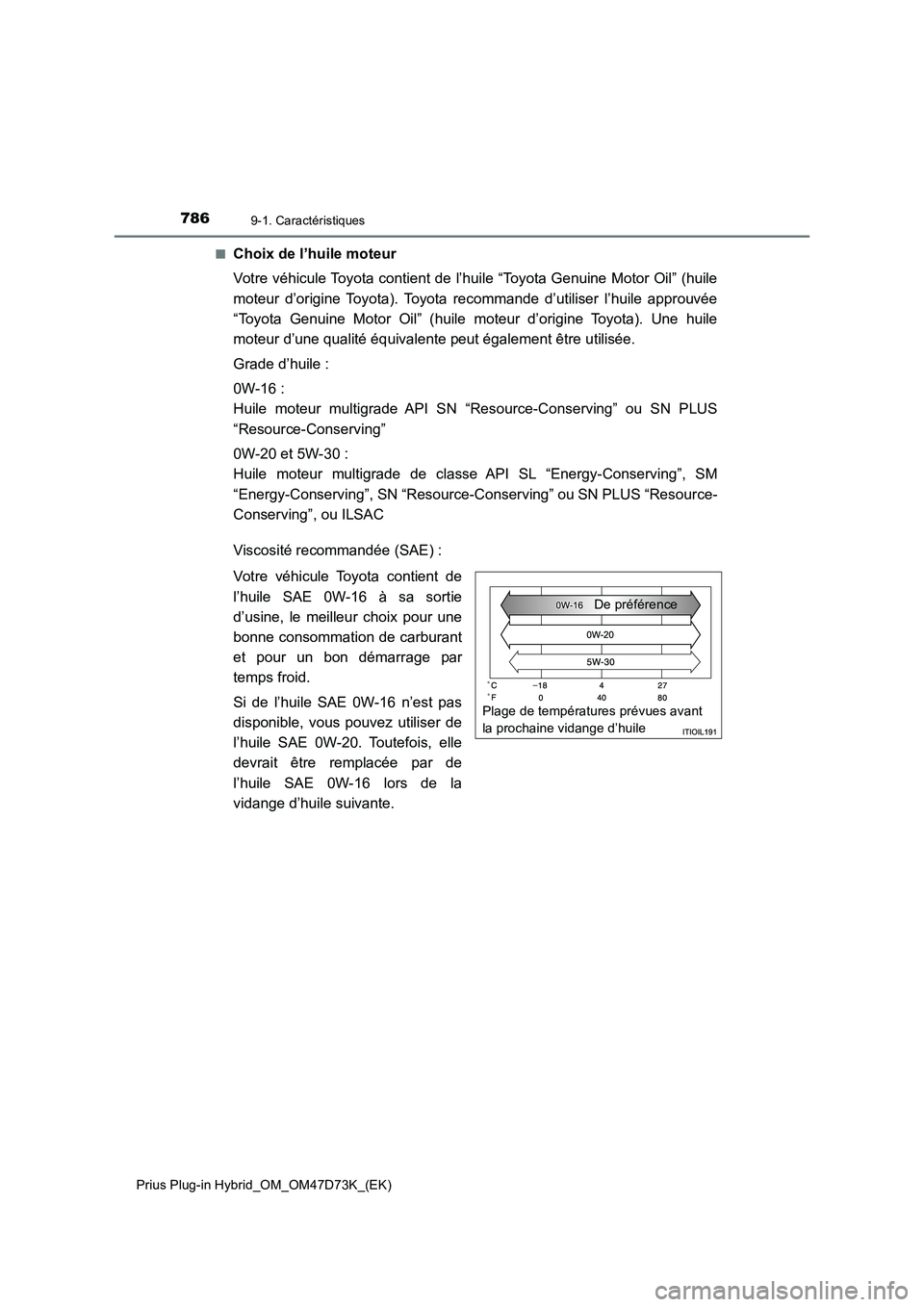

Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Toyota recommande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile moteur d’origine Toyota). Une huile
moteur d’une qualité équivalente peut également être utilisée.
Grade d’huile :
0W-16 :
Huile moteur multigrade API SN “Resource-Conserving” ou SN PLUS
“Resource-Conserving”
0W-20 et 5W-30 :
Huile moteur multigrade de classe API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” ou SN PLUS “Resource-
Conserving”, ou ILSAC
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-16 à sa sortie
d’usine, le meilleur choix pour une
bonne consommation de carburant
et pour un bon démarrage par
temps froid.
Si de l’huile SAE 0W-16 n’est pas
disponible, vous pouvez utiliser de
l’huile SAE 0W-20. Toutefois, elle
devrait être remplacée par de
l’huile SAE 0W-16 lors de la
vidange d’huile suivante.
Plage de températures prévues avant
la prochaine vidange d’huileDe préférence

7879-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
9
Caractéristiques du véhicule
Viscosité de l’huile (0W-16 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-16 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 16 de 0W-16 indique la caractéristique de la viscosité de
l’huile lorsque l’huile est à température élevée. Une huile dont la visco-
sité est plus élevée (ayant une valeur plus grande) convient mieux si le
véhicule circule à des vitesses élevées ou dans des conditions de
charge extrêmes.
Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-16”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2

7889-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié.
Système de refroidissement
Capacité*
Moteur à
essence6,2 L (6,6 qt., 5,5 Imp.qt.)
Unité de com-
mande d’ali-
mentation
électrique
1,5 L (1,6 qt., 1,3 Imp.qt.)
Type de liquide de refroidis-
sement
Utilisez un des liquides suivants :
• “Toyota Super Long Life Coolant” (liquide de
refroidissement super longue durée Toyota)
• Un liquide de refroidissement similaire de haute
qualité à base d’éthylène glycol, fabriqué selon la
technologie hybride des acides organiques
longue durée et exempt de silicate, d’amine, de
nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
FabricationDENSO FC16HR-CY9
Ecartement0,9 mm (0,035 in.)
NOTE
■ Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des électrodes de bougies d’allumage.

7899-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
9
Caractéristiques du véhicule
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.

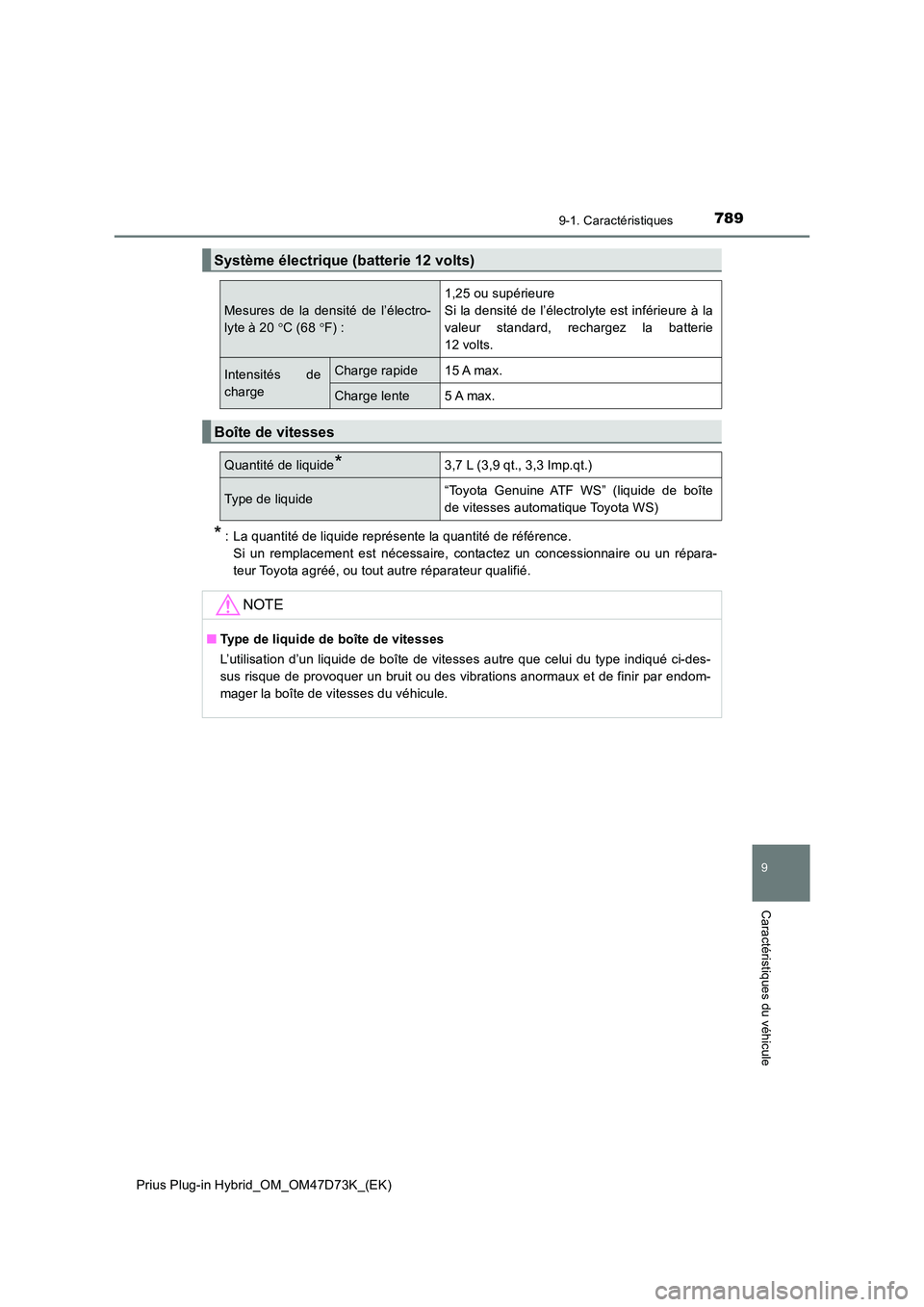

Système électrique (batterie 12 volts)
Mesures de la densité de l’électro-
lyte à 20 C (68 F) :
1,25 ou supérieure
Si la densité de l’électrolyte est inférieure à la
valeur standard, rechargez la batterie
12 volts.
Intensités de
charge
Charge rapide15 A max.
Charge lente5 A max.
Boîte de vitesses
Quantité de liquide*3,7 L (3,9 qt., 3,3 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de boîte
de vitesses automatique Toyota WS)
NOTE
■ Type de liquide de boîte de vitesses
L’utilisation d’un liquide de boîte de vitesses autre que celui du type indiqué ci-des-
sus risque de provoquer un bruit ou des vibrations anormaux et de finir par endom-
mager la boîte de vitesses du véhicule.

7909-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
*1 : Dégagement minimum de la pédale lorsque la pédale est enfoncée avec une force
de 300 N (30,6 kgf, 67,4 lbf) pendant que le système hybride fonctionne.
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncée avec une
force de 300 N (30,6 kgf, 67,4 lbf).
Freins
Dégagement de la pédale*1
Véhicules à conduite à gauche
119 mm (4,69 in.) min.
Véhicules à conduite à droite
117 mm (4,61 in.) min.
Garde à la pédale1,0 — 6,0 mm (0,04 — 0,24 in.)
Course de la pédale de frein de
stationnement
*28 —11 déclics
Type de liquideSAE J1703 ou FMVSS N° 116 DOT 3
SAE J1704 ou FMVSS N° 116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)

7919-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
9
Caractéristiques du véhicule
Ty p e A
Ty p e B
Pneus et roues
Dimensions de pneu195/65R15 91H
Pression de gonflage des
pneus
(pression de gonflage des
pneus à froid recomman-
dée)Avant250 kPa (2,5 kgf/cm2 ou bar, 36 psi)
Arrière240 kPa (2,4 kgf/cm2 ou bar, 35 psi)
Dimensions de roue15  6 1/2J
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu215/45R17 87 W
Pression de gonflage des
pneus
(pression de gonflage des
pneus
à froid recommandée)Avant230 kPa (2,3 kgf/cm2 ou bar, 33 psi)
Arrière220 kPa (2,2 kgf/cm2 ou bar, 32 psi)
Dimensions de roue17  7J
Couple de serrage des écrous de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Ampoules
AmpoulesWTy p e
ExtérieurFeux de recul16A
Intérieur
Eclairages de courtoisie8A
Eclairages intérieurs/personnels avant5A
Eclairage intérieur arrière8B
Eclairages de seuil de porte5A
Eclairage de compartiment à bagages5A
A : Ampoules poirettes (transparentes)
B : Ampoules navettes

7929-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Informations sur le carburant
■Utilisation d’essence contenant un mélange d’éthanol dans un moteur à essence
Toyota permet l’utilisation d’essence contenant un mélange d’éthanol lorsque la
teneur en éthanol est de 10 % maximum. Veillez à ce que l’essence contenant un
mélange d’éthanol présente un nombre d’octane recherche tel que précisé ci-dessus.
■Si le moteur cogne
●Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre répara-
teur qualifié.
●Il se peut que vous entendiez un cognement léger et de courte durée lorsque vous
accélérez ou montez une côte. Ceci est normal et ne doit pas vous inquiéter.
Lorsque vous voyez ce type d’étiquettes de carburant dans une sta-
tion-service, utilisez exclusivement le carburant marqué de l’une des
étiquettes suivantes.

Zone UE :
Utilisez exclusivement de l’essence sans plomb conforme à la norme
européenne EN228.
Utilisez de l’essence sans plomb avec un nombre d’octane recherche
95 ou supérieur pour obtenir des performances optimales du moteur.
Sauf zone UE :
Utilisez exclusivement de l’essence sans plomb.
Utilisez de l’essence sans plomb avec un nombre d’octane recherche
95 ou supérieur pour obtenir des performances optimales du moteur.
