2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

1932-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
■ Lorsque le contacteur d’alimentation est désactivé
*1: L’écran “Bilan” peut ne pas être affiché pendant la charge.
*2: Si le contacteur d’alimentation est désactivé, l’écran de confirmation “Action charge
suiv.” peut s’afficher.
Il est possible de vérifier le programme d’exécu-
tion de charge suivante (“Action charge suiv.”)
basée sur la minuterie en appuyant sur ou
sur les contacteurs de commande du
compteur lorsque le contacteur d’alimentation
est désactivé et que l’écran “Bilan”*1 ( P. 214)
est affiché.*2
AVERTISSEMENT
■ Précautions à prendre lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride en marche, veillez à ce
que le véhicule soit garé dans un endroit suffisamment aéré. Dans un espace fermé,
comme un garage, les gaz d’échappement, y compris le monoxyde de carbone
(CO), toxique, peuvent s’accumuler et entrer dans le véhicule. Ceci peut entraîner la
mort ou de graves risques pour la santé.
NOTE
■ Lors d’une opération de réglage
Si vous devez effectuer un réglage avec le système hybride à l’arrêt, veillez à ce que
la batterie 12 volts ne se décharge pas.

1942-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Système de charge à énergie solaire
Ce système génère de l’énergie solaire en utilisant le panneau solaire intégré
au toit du véhicule (toit à panneau solaire).
●La batterie hybride (batterie de traction) est chargée
* lorsque le véhicule
est en stationnement.
Une fois l’énergie solaire stockée dans la batterie du système à énergie
solaire, elle est transférée en une seule fois vers la batterie hybride (batte-
rie de traction) afin de réduire la consommation électrique du système et
charger la batterie efficacement.
●La consommation électrique de la batterie hybride (batterie de traction) est
réduite lorsque vous conduisez.
La consommation électrique de la batterie hybride (batterie de traction)
s’interrompt, augmentant alors la distance parcourue en mode EV et l’éco-
nomie de carburant, la consommation électrique des systèmes auxiliaires
étant relayée par l’énergie solaire.
*: La quantité de charge maximale du système de charge à énergie solaire est d’envi-
ron 90 % de la capacité de charge complète lors d’une charge à partir d’une source
d’alimentation externe.
 : Si le véhicule en est équipé
Un système qui fournit de l’électricité à la batterie hybride (batterie de
traction) et aux systèmes auxiliaires en effectuant la charge de l’éner-
gie solaire via un grand panneau solaire (toit à panneau solaire) situé
sur le toit du véhicule.
Même lorsqu’un parking ne dispose pas d’équipement de charge et en cas
de situation catastrophique, vous pouvez recharger la batterie hybride
*
(batterie de traction) sans effectuer d’opérations spéciales tant qu’il y a de
la lumière solaire.
* : La quantité de charge via le système de charge à énergie solaire varie en fonction
des conditions telles que la saison et la météo. De même, il existe une quantité
limite de charge possible par jour. Une dizaine de jours peuvent être nécessaires
pour atteindre la quantité de charge maximale via le système de charge à énergie
solaire.
Fonctionnement du système de charge à énergie solaire

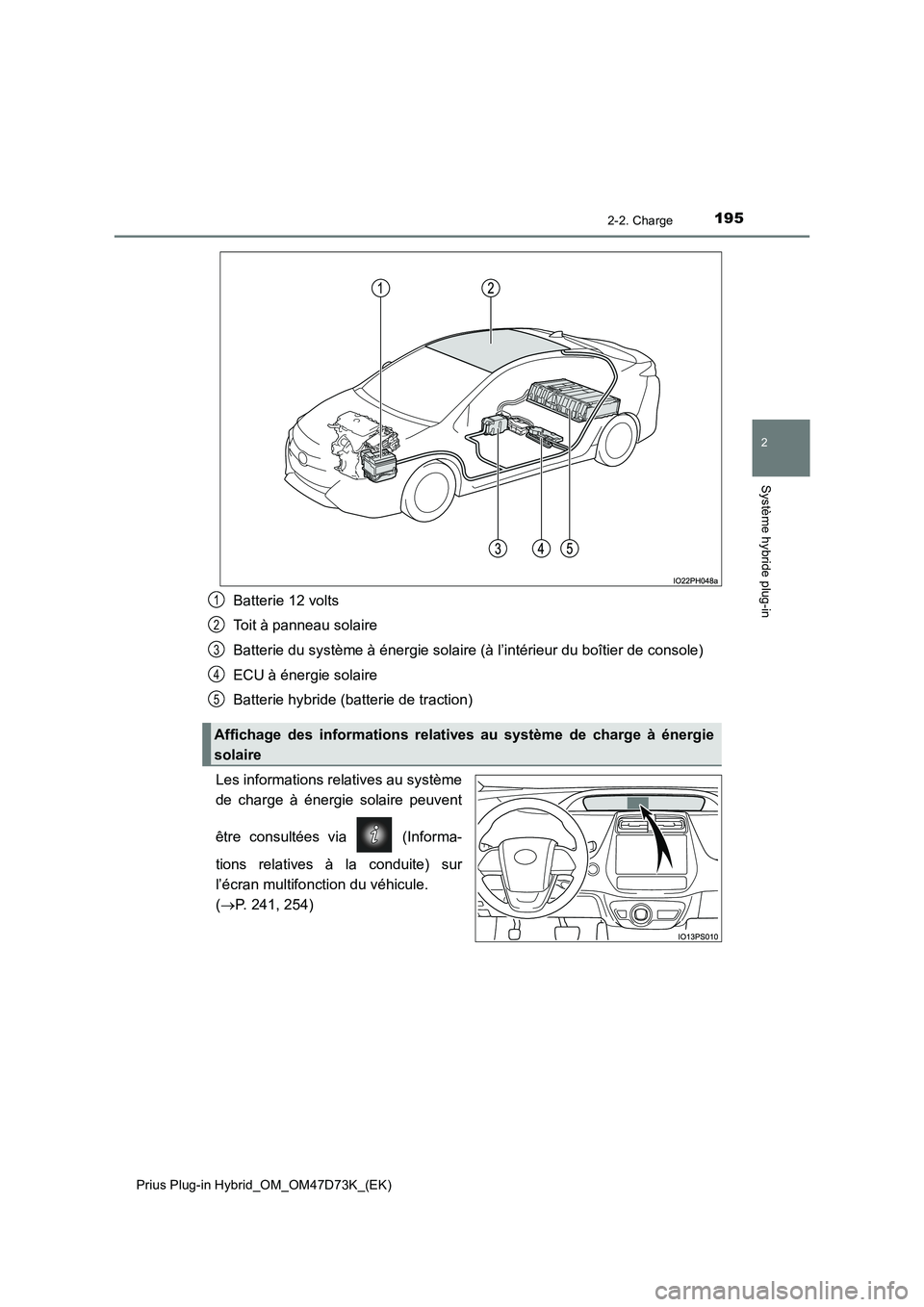

1952-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Batterie 12 volts
Toit à panneau solaire
Batterie du système à énergie solaire (à l’intérieur du boîtier de console)
ECU à énergie solaire
Batterie hybride (batterie de traction)
Les informations relatives au système
de charge à énergie solaire peuvent
être consultées via (Informa-
tions relatives à la conduite) sur
l’écran multifonction du véhicule.
(P. 241, 254)
Affichage des informations relatives au système de charge à énergie
solaire
1
2
3
4
5

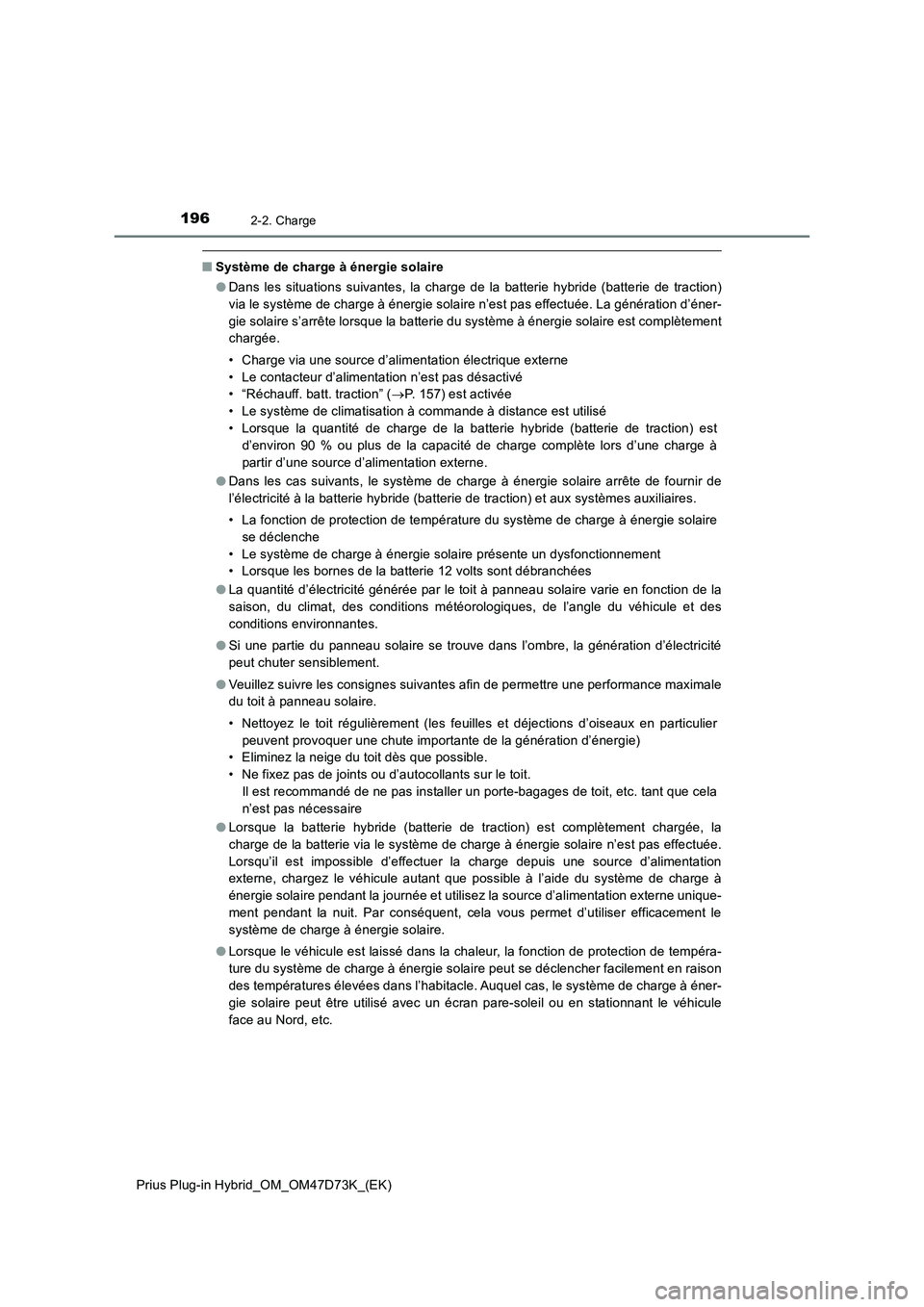

1962-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
■Système de charge à énergie solaire
●Dans les situations suivantes, la charge de la batterie hybride (batterie de traction)
via le système de charge à énergie solaire n’est pas effectuée. La génération d’éner-
gie solaire s’arrête lorsque la batterie du système à énergie solaire est complètement
chargée.
• Charge via une source d’alimentation électrique externe
• Le contacteur d’alimentation n’est pas désactivé
• “Réchauff. batt. traction” (P. 157) est activée
• Le système de climatisation à commande à distance est utilisé
• Lorsque la quantité de charge de la batterie hybride (batterie de traction) est
d’environ 90 % ou plus de la capacité de charge complète lors d’une charge à
partir d’une source d’alimentation externe.
●Dans les cas suivants, le système de charge à énergie solaire arrête de fournir de
l’électricité à la batterie hybride (batterie de traction) et aux systèmes auxiliaires.
• La fonction de protection de température du système de charge à énergie solaire
se déclenche
• Le système de charge à énergie solaire présente un dysfonctionnement
• Lorsque les bornes de la batterie 12 volts sont débranchées
●La quantité d’électricité générée par le toit à panneau solaire varie en fonction de la
saison, du climat, des conditions météorologiques, de l’angle du véhicule et des
conditions environnantes.
●Si une partie du panneau solaire se trouve dans l’ombre, la génération d’électricité
peut chuter sensiblement.
●Veuillez suivre les consignes suivantes afin de permettre une performance maximale
du toit à panneau solaire.
• Nettoyez le toit régulièrement (les feuilles et déjections d’oiseaux en particulier
peuvent provoquer une chute importante de la génération d’énergie)
• Eliminez la neige du toit dès que possible.
• Ne fixez pas de joints ou d’autocollants sur le toit.
Il est recommandé de ne pas installer un porte-bagages de toit, etc. tant que cela
n’est pas nécessaire
●Lorsque la batterie hybride (batterie de traction) est complètement chargée, la
charge de la batterie via le système de charge à énergie solaire n’est pas effectuée.
Lorsqu’il est impossible d’effectuer la charge depuis une source d’alimentation
externe, chargez le véhicule autant que possible à l’aide du système de charge à
énergie solaire pendant la journée et utilisez la source d’alimentation externe unique-
ment pendant la nuit. Par conséquent, cela vous permet d’utiliser efficacement le
système de charge à énergie solaire.
●Lorsque le véhicule est laissé dans la chaleur, la fonction de protection de tempéra-
ture du système de charge à énergie solaire peut se déclencher facilement en raison
des températures élevées dans l’habitacle. Auquel cas, le système de charge à éner-
gie solaire peut être utilisé avec un écran pare-soleil ou en stationnant le véhicule
face au Nord, etc.

1972-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
■ Batterie du système à énergie solaire
Lorsque le toit à panneau solaire n’est pas exposé à la lumière du soleil ou lorsque le
véhicule n’est pas utilisé pendant une longue période, la batterie du système à énergie
solaire peut être déchargée, et cela a un impact négatif sur le système.
Si vous laissez le véhicule dans un garage ou si vous ne l’utilisez pas pendant une
longue période, suivez l’une des méthodes suivantes pour charger la batterie du sys-
tème à énergie solaire au moins une fois tous les 2 à 3 mois.
● Faites démarrer le système hybride et gardez le témoin READY allumé pendant
environ 60 minutes minimum
● Garez le véhicule en dehors du garage afin que le toit à panneau solaire soit en plein
soleil pendant environ 2 heures minimum
(il n’est pas nécessaire, dans ce cas, de faire démarrer le système hybride)
NOTE
■ Pour protéger le système de charge à énergie solaire contre les dommages
● Veillez à respecter les mesures de précaution suivantes.
• N’apportez pas de modifications au toit à panneau solaire
• Ne concentrez pas la lumière du soleil en l’orientant vers le toit à panneau
solaire
• Ne placez aucun objet sur le dessus du toit à panneau solaire
• Ne soumettez pas le toit à panneau solaire à des impacts violents ou n’appli-
quez pas de force avec des objets tranchants depuis la partie intérieure du toit
du véhicule.
● Si le toit à panneau solaire est endommagé, ne touchez pas la zone endommagée
et faites immédiatement réparer votre véhicule par un concessionnaire ou un répa-
rateur Toyota agréé, ou par tout autre réparateur dûment qualifié.
■ Si vous transportez des bagages sur le toit
 P. 3 8 1

1982-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Lorsqu’une charge normale ne peut pas être
effectuée
Reportez-vous au tableau ci-dessous et exécutez la procédure corrective
appropriée.
Si la charge ne commence pas alors que vous avez suivi la procédure
normale, vérifiez chacun des éléments suivants.
Si un message est affiché sur l’écran multifonction, reportez-vous égale-
ment à la page P. 203.
Lorsqu’une charge normale ne peut pas être effectuée
Cause probableMesure corrective
Le témoin d’alimentation électrique sur le CCID (dispositif d’interruption de circuit
de charge) ne s’allume pas alors que la fiche est branchée sur une source d’ali-
mentation électrique externe.
La fiche n’est pas correctement
branchée à la priseAssurez-vous que la fiche est correctement bran-
chée à la prise.
L’alimentation électrique est
coupéeAprès avoir rétabli l’alimentation électrique,
effectuez à nouveau la procédure de charge.
Le contacteur de commande à
distance est désactivéSi vous disposez d’un contacteur de commande
à distance, activez-le.
Le disjoncteur de l’installation
s’est déclenché et l’alimentation
électrique est coupée
Vérifiez que le disjoncteur est armé, qu’il n’y a
pas de dysfonctionnement et si vous pouvez
charger le véhicule en utilisant une autre prise.
Si la charge est possible, il se peut que la pre-
mière prise présente un dysfonctionnement.
Contactez le gérant de l’immeuble ou de
l’infrastructure ou un électricien.
Court-circuit entre le CCID (dis-
positif d’interruption de circuit de
charge) et la priseArrêtez immédiatement la charge et contactez un
concessionnaire ou un réparateur Toyota agréé,
ou tout autre réparateur qualifié.

1992-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Le témoin d’avertissement d’erreur sur le CCID (dispositif d’interruption de circuit
de charge) clignote.
La fonction de détection de fuite
électrique ou la fonction d’auto-
diagnostic est exécutée et l’ali-
mentation électrique est coupée
Lorsque la tension est insuffisante, il est possible
que le témoin d’avertissement d’erreur clignote
du fait de bruits parasites. Procédez à une réini-
tialisation et branchez le dispositif sur une source
d’alimentation électrique correcte. (P. 133)
Si la charge ne démarre pas, arrêtez immédiate-
ment la charge et contactez un concessionnaire
ou un réparateur Toyota agréé, ou tout autre
réparateur qualifié.
Le témoin de charge ne s’allume pas alors que le connecteur de charge est bran-
ché.
La fiche n’est pas correctement
branchée sur la priseAssurez-vous que la fiche est correctement bran-
chée sur la prise.
Le connecteur de charge n’est
pas correctement branché sur
l’entrée de charge
Vérifiez l’état de branchement du connecteur de
charge.
• Lors du branchement du connecteur de
charge, introduisez le connecteur de charge à
fond, jusqu’à ce que vous entendiez un déclic.
• Après avoir branché le connecteur de charge,
vérifiez que le témoin de charge est allumé.
Si le témoin de charge ne s’allume pas alors que
le connecteur de charge est fermement raccordé,
il peut y avoir un dysfonctionnement dans le sys-
tème. Arrêtez immédiatement la charge et
contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié.
La batterie hybride (batterie de
traction) est déjà complètement
chargéeLorsque la batterie hybride (batterie de traction)
est complètement chargée, la charge ne s’effec-
tue pas.
Le chargeur ne fonctionne pasContactez le gestionnaire du chargeur lorsque ce
dernier présente un problème.
Cause probableMesure corrective

2002-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
* : Reportez-vous à la page P. 127 pour plus de détails concernant l’éclairage et le cli-
gnotement du témoin de charge.
Reportez-vous au tableau ci-dessous et exécutez la procédure corrective
appropriée.
Le témoin de charge clignote et la charge ne peut pas être effectuée.
Lorsque le témoin de charge
clignote
*:
Le programme de charge est
enregistré
Si vous souhaitez utiliser la charge basée sur le
programme de charge, attendez jusqu’à l’heure
réglée.
Pour lancer la charge, réglez “Charger imméd.”
sur “Activé”. (P. 189)
Lorsque le témoin de charge cli-
gnote rapidement
*:
Un dysfonctionnement s’est pro-
duit dans une source d’alimenta-
tion externe ou le véhiculeDémarrez le système hybride et suivez les indi-
cations affichées par le message sur l’écran mul-
tifonction. (P. 203)
Lorsque la fonction de programme de charge ne s’effectue pas norma-
lement
Cause probableMesure corrective
Impossible de charger à l’heure souhaitée
Montre de bord du véhicule
dérégléeVérifiez les réglages de la montre de bord et
réglez-la sur l’heure adéquate. (P. 216)
Le calendrier du véhicule n’est
pas réglé correctement.Vérifiez les paramètres du calendrier et réglez la
bonne date. (P. 218)
Le câble de charge n’est pas
branché au véhiculeAvant d’utiliser le programme de charge, bran-
chez le câble de charge.
Mode de charge sélectionné
incorrect
Vérifiez le réglage du mode de charge. (P. 179)
Si le mode de charge est réglé sur “Début”, la
charge débute à l’heure réglée, mais s’il est réglé
sur “Départ”, la charge se termine à l’heure
réglée. (L’heure de début de la charge est auto-
matiquement contrôlée par le système.)
Cause probableMesure corrective
