2253. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■
Affichage principal et écran multifonction
*1 : Le témoin affiché change en fonction du mode de fonctionnement du système
hybride actuel.
*2 : Le témoin affiché change en fonction du mode de conduite actuel.
Témoins et symboles affichés sur l’écran
TémoinsPages
*1Témoin de mode de conduite EV P. 100
*1Témoin de mode EV City P. 100
*1Indicateur de mode de charge de la batterie hybride P. 101
*2Témoin “ECO MODE” P. 480
*2Témoin “PWR MODE” P. 480
Témoin du limiteur de vitesse P. 482
Témoin EV P. 244

2263. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■

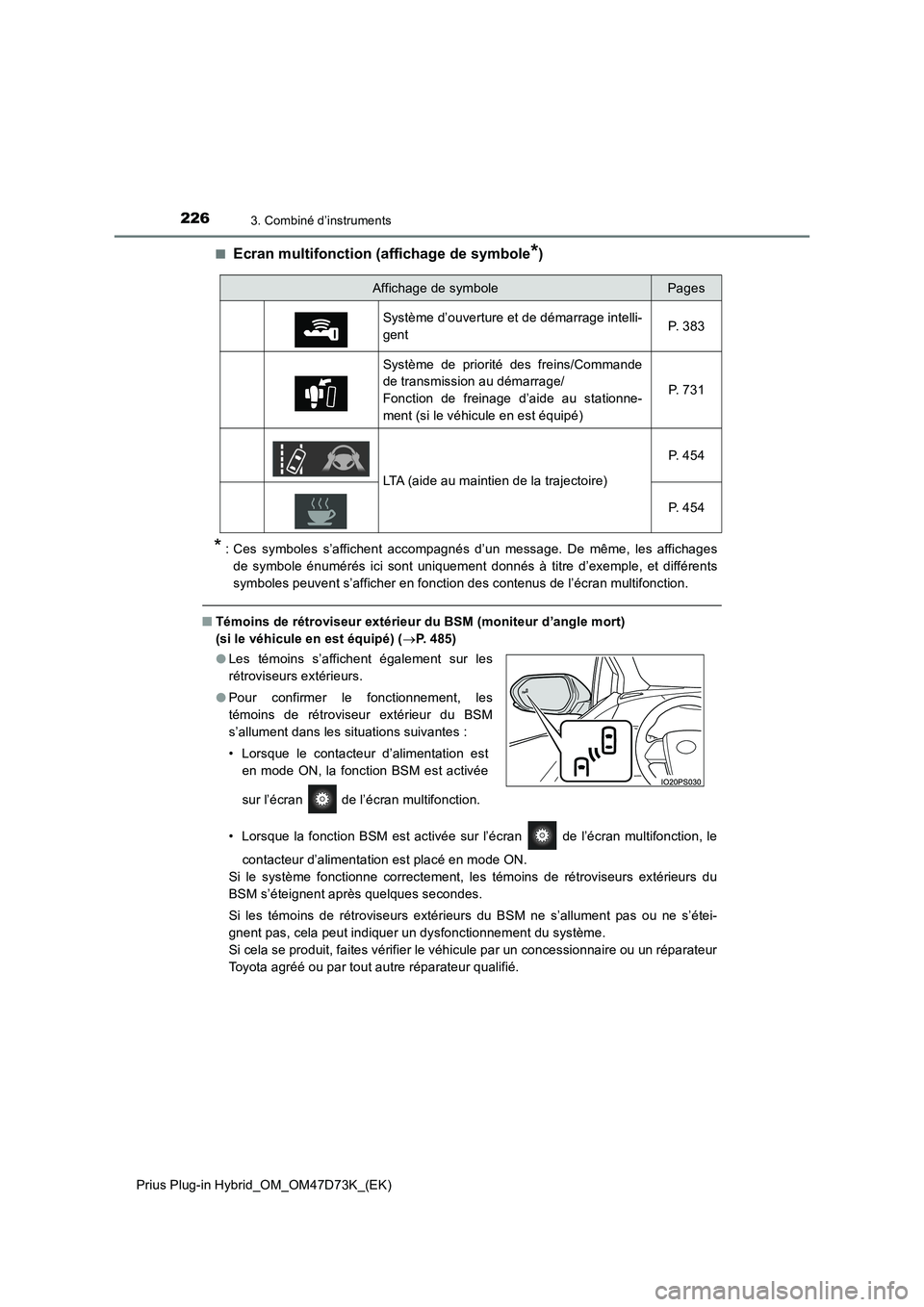

Ecran multifonction (affichage de symbole*)
* : Ces symboles s’affichent accompagnés d’un message. De même, les affichages
de symbole énumérés ici sont uniquement donnés à titre d’exemple, et différents
symboles peuvent s’afficher en fonction des contenus de l’écran multifonction.
■Témoins de rétroviseur extérieur du BSM (moniteur d’angle mort)
(si le véhicule en est équipé) (P. 485)
• Lorsque la fonction BSM est activée sur l’écran de l’écran multifonction, le
contacteur d’alimentation est placé en mode ON.
Si le système fonctionne correctement, les témoins de rétroviseurs extérieurs du
BSM s’éteignent après quelques secondes.
Si les témoins de rétroviseurs extérieurs du BSM ne s’allument pas ou ne s’étei-
gnent pas, cela peut indiquer un dysfonctionnement du système.
Si cela se produit, faites vérifier le véhicule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur qualifié.
Affichage de symbolePages
Système d’ouverture et de démarrage intelli-
gentP. 3 8 3
Système de priorité des freins/Commande
de transmission au démarrage/
Fonction de freinage d’aide au stationne-
ment (si le véhicule en est équipé)P. 7 3 1
LTA (aide au maintien de la trajectoire)P. 4 5 4
P. 4 5 4
●Les témoins s’affichent également sur les
rétroviseurs extérieurs.
●Pour confirmer le fonctionnement, les
témoins de rétroviseur extérieur du BSM
s’allument dans les situations suivantes :
• Lorsque le contacteur d’alimentation est
en mode ON, la fonction BSM est activée
sur l’écran de l’écran multifonction.

2273. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

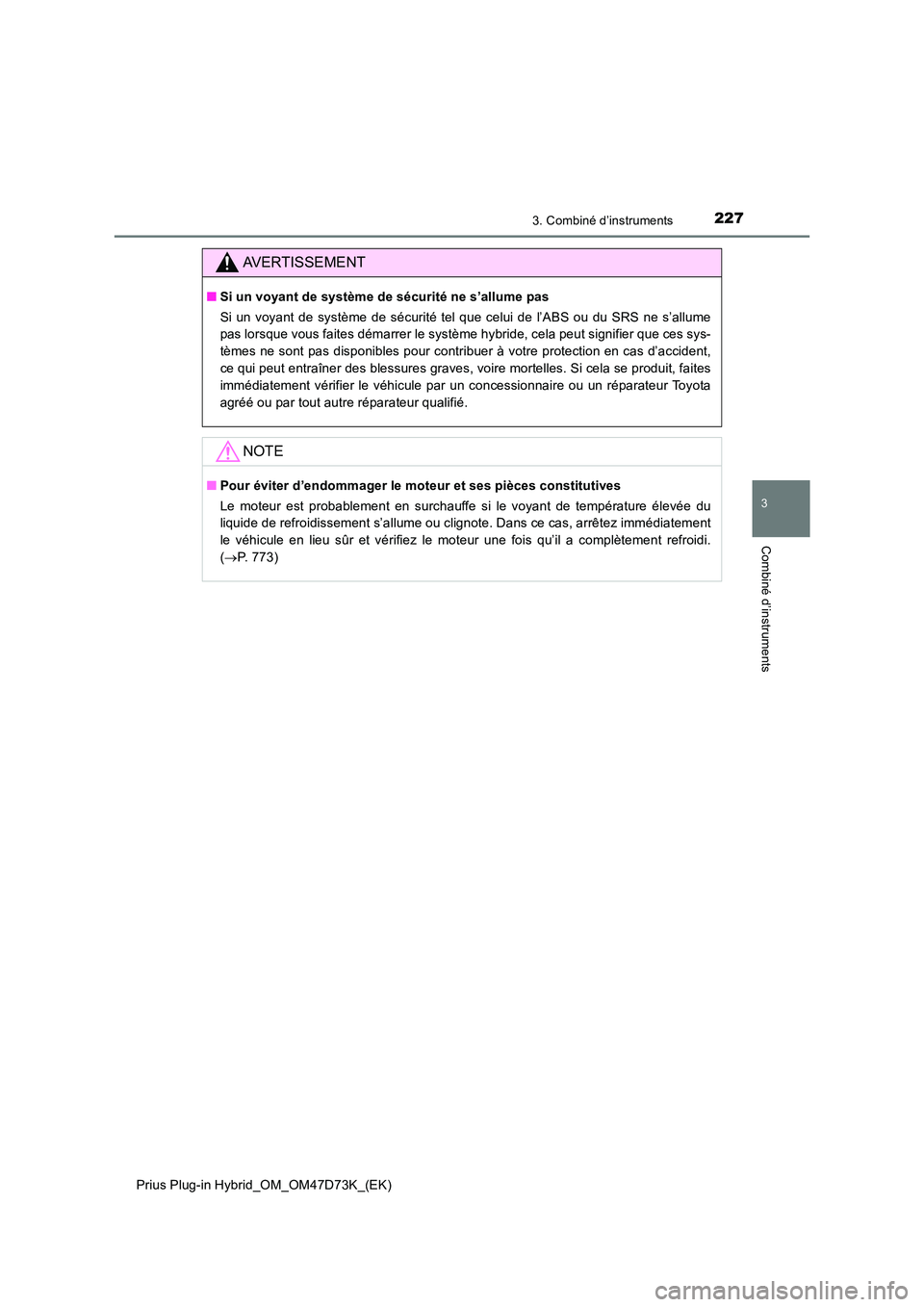

AVERTISSEMENT
■Si un voyant de système de sécurité ne s’allume pas
Si un voyant de système de sécurité tel que celui de l’ABS ou du SRS ne s’allume
pas lorsque vous faites démarrer le système hybride, cela peut signifier que ces sys-
tèmes ne sont pas disponibles pour contribuer à votre protection en cas d’accident,
ce qui peut entraîner des blessures graves, voire mortelles. Si cela se produit, faites
immédiatement vérifier le véhicule par un concessionnaire ou un réparateur Toyota
agréé ou par tout autre réparateur qualifié.
NOTE
■ Pour éviter d’endommager le moteur et ses pièces constitutives
Le moteur est probablement en surchauffe si le voyant de température élevée du
liquide de refroidissement s’allume ou clignote. Dans ce cas, arrêtez immédiatement
le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement refroidi.
( P. 773)

2283. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Affichage principal
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
L’affichage principal affiche des informations de base, comme la
vitesse du véhicule et la quantité de carburant restante. De plus, les
informations affichées peuvent être changées selon les préférences de
l’utilisateur.
Contenus d’affichage

2293. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

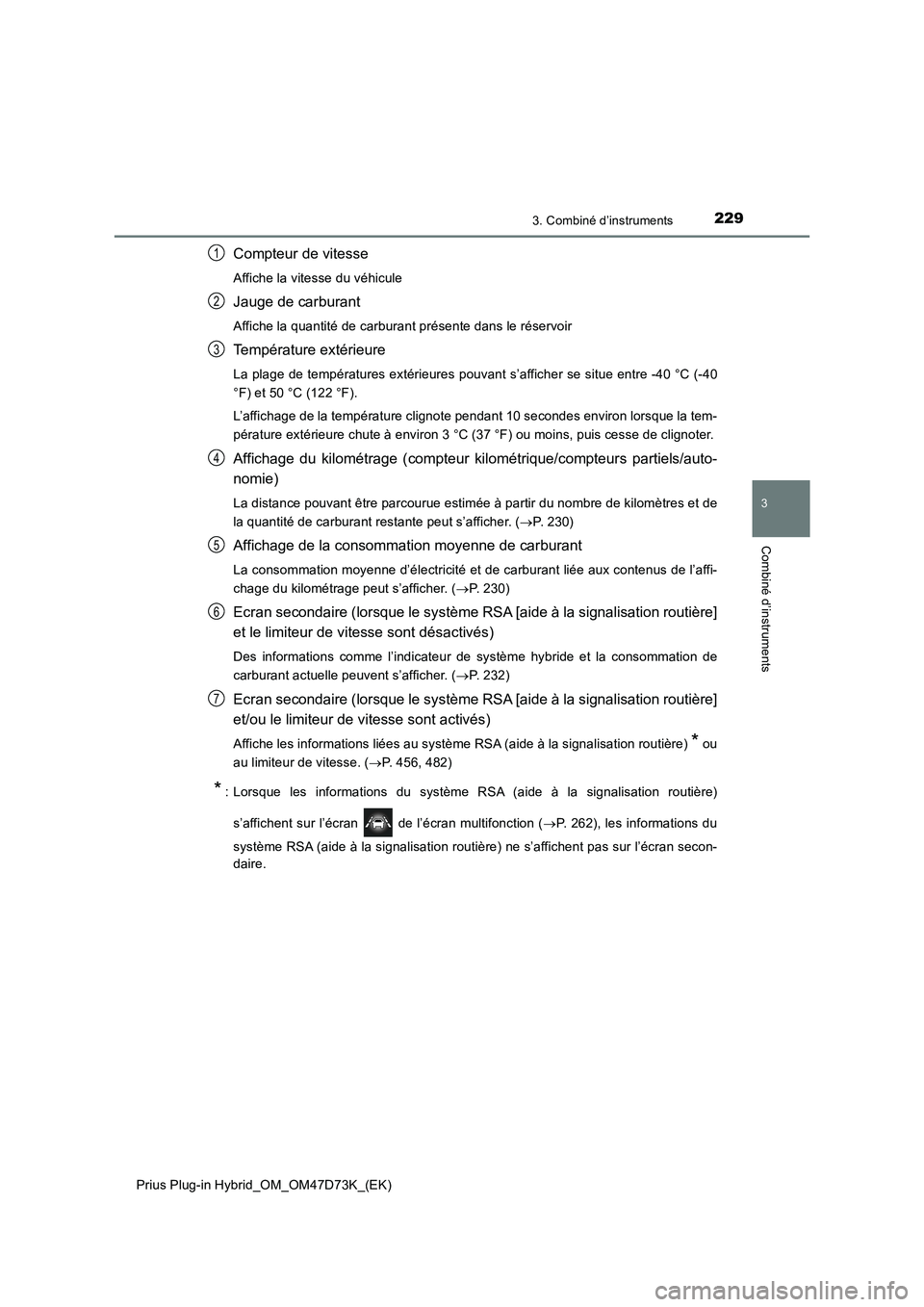

Compteur de vitesse
Affiche la vitesse du véhicule
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Température extérieure
La plage de températures extérieures pouvant s’afficher se situe entre -40 °C (-40
°F) et 50 °C (122 °F).
L’affichage de la température clignote pendant 10 secondes environ lorsque la tem-
pérature extérieure chute à environ 3 °C (37 °F) ou moins, puis cesse de clignoter.
Affichage du kilométrage (compteur kilométrique/compteurs partiels/auto-
nomie)
La distance pouvant être parcourue estimée à partir du nombre de kilomètres et de
la quantité de carburant restante peut s’afficher. (P. 2 3 0 )
Affichage de la consommation moyenne de carburant
La consommation moyenne d’électricité et de carburant liée aux contenus de l’affi-
chage du kilométrage peut s’afficher. (P. 230)
Ecran secondaire (lorsque le système RSA [aide à la signalisation routière]
et le limiteur de vitesse sont désactivés)
Des informations comme l’indicateur de système hybride et la consommation de
carburant actuelle peuvent s’afficher. (P. 232)
Ecran secondaire (lorsque le système RSA [aide à la signalisation routière]
et/ou le limiteur de vitesse sont activés)
Affiche les informations liées au système RSA (aide à la signalisation routière) * ou
au limiteur de vitesse. (P. 456, 482)
*: Lorsque les informations du système RSA (aide à la signalisation routière)
s’affichent sur l’écran de l’écran multifonction (P. 262), les informations du
système RSA (aide à la signalisation routière) ne s’affichent pas sur l’écran secon-
daire.
1
2
3
4
5
6
7

2303. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Chaque fois que vous appuyez sur , l’affichage du kilométrage et l’affi-
chage de la consommation de carburant changent dans l’ordre suivant, de 1
à 7.
Affichage du kilométrage
Affichage de la consommation
moyenne de carburant
Une fois que les éléments 1 à 7 ont été
affichés, les affichages reviennent à 1.
Utilisez la consommation moyenne de
carburant affichée comme valeur de
référence.
Changement entre l’affichage du kilométrage et l’affichage de la
consommation moyenne de carburant
1
2

2313. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

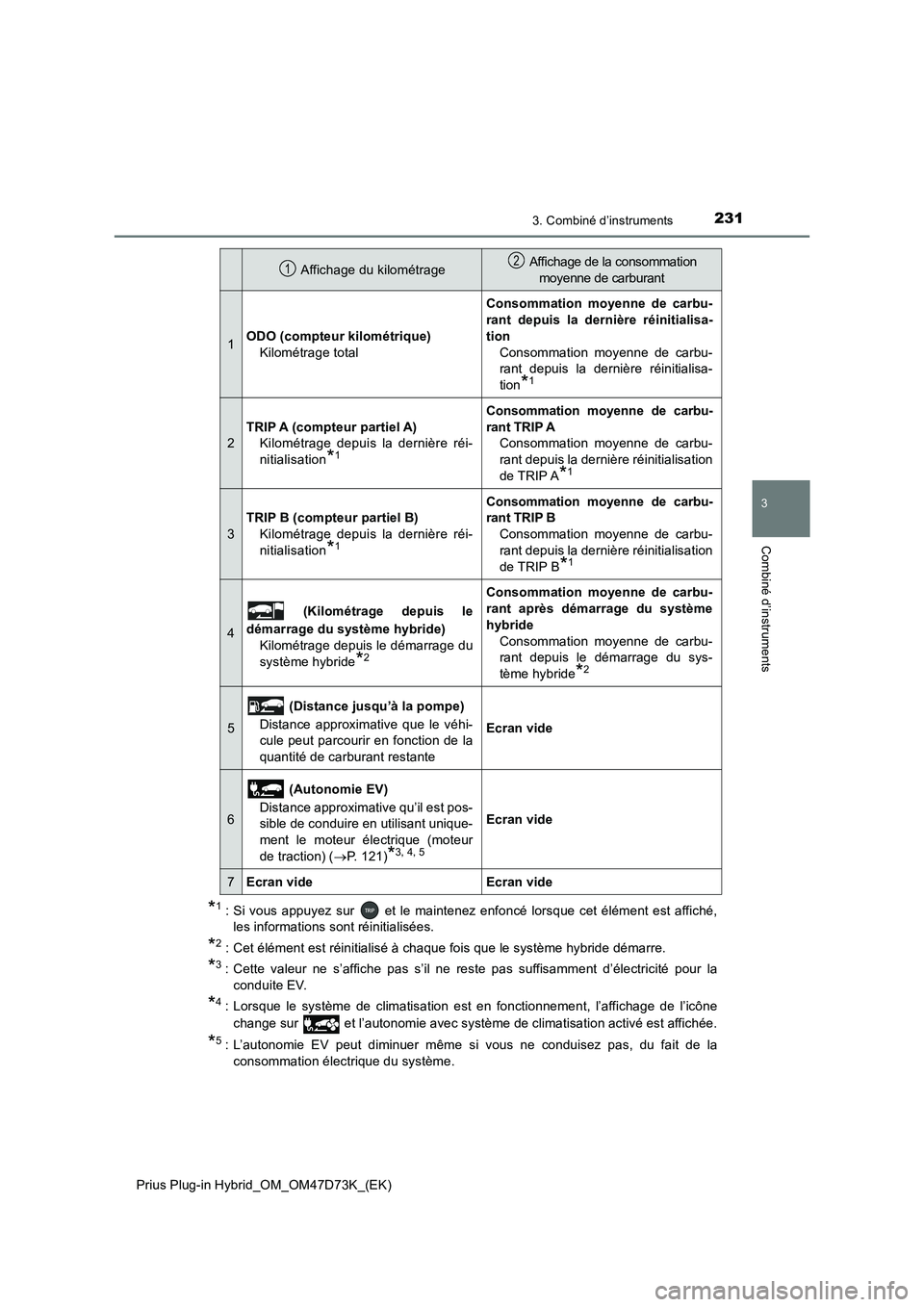

*1 : Si vous appuyez sur et le maintenez enfoncé lorsque cet élément est affiché,
les informations sont réinitialisées.
*2 : Cet élément est réinitialisé à chaque fois que le système hybride démarre.
*3: Cette valeur ne s’affiche pas s’il ne reste pas suffisamment d’électricité pour la
conduite EV.
*4: Lorsque le système de climatisation est en fonctionnement, l’affichage de l’icône
change sur et l’autonomie avec système de climatisation activé est affichée.
*5: L’autonomie EV peut diminuer même si vous ne conduisez pas, du fait de la
consommation électrique du système.
Affichage du kilométrage Affichage de la consommation
moyenne de carburant
1ODO (compteur kilométrique)
Kilométrage total
Consommation moyenne de carbu-
rant depuis la dernière réinitialisa-
tion
Consommation moyenne de carbu-
rant depuis la dernière réinitialisa-
tion
*1
2
TRIP A (compteur partiel A)
Kilométrage depuis la dernière réi-
nitialisation
*1
Consommation moyenne de carbu-
rant TRIP A
Consommation moyenne de carbu-
rant depuis la dernière réinitialisation
de TRIP A
*1
3
TRIP B (compteur partiel B)
Kilométrage depuis la dernière réi-
nitialisation
*1
Consommation moyenne de carbu-
rant TRIP B
Consommation moyenne de carbu-
rant depuis la dernière réinitialisation
de TRIP B
*1
4
(Kilométrage depuis le
démarrage du système hybride)
Kilométrage depuis le démarrage du
système hybride
*2
Consommation moyenne de carbu-
rant après démarrage du système
hybride
Consommation moyenne de carbu-
rant depuis le démarrage du sys-
tème hybride
*2
5
(Distance jusqu’à la pompe)
Distance approximative que le véhi-
cule peut parcourir en fonction de la
quantité de carburant restante
Ecran vide
6
(Autonomie EV)
Distance approximative qu’il est pos-
sible de conduire en utilisant unique-
ment le moteur électrique (moteur
de traction) (P. 121)
*3, 4, 5
Ecran vide
7Ecran videEcran vide
12

2323. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

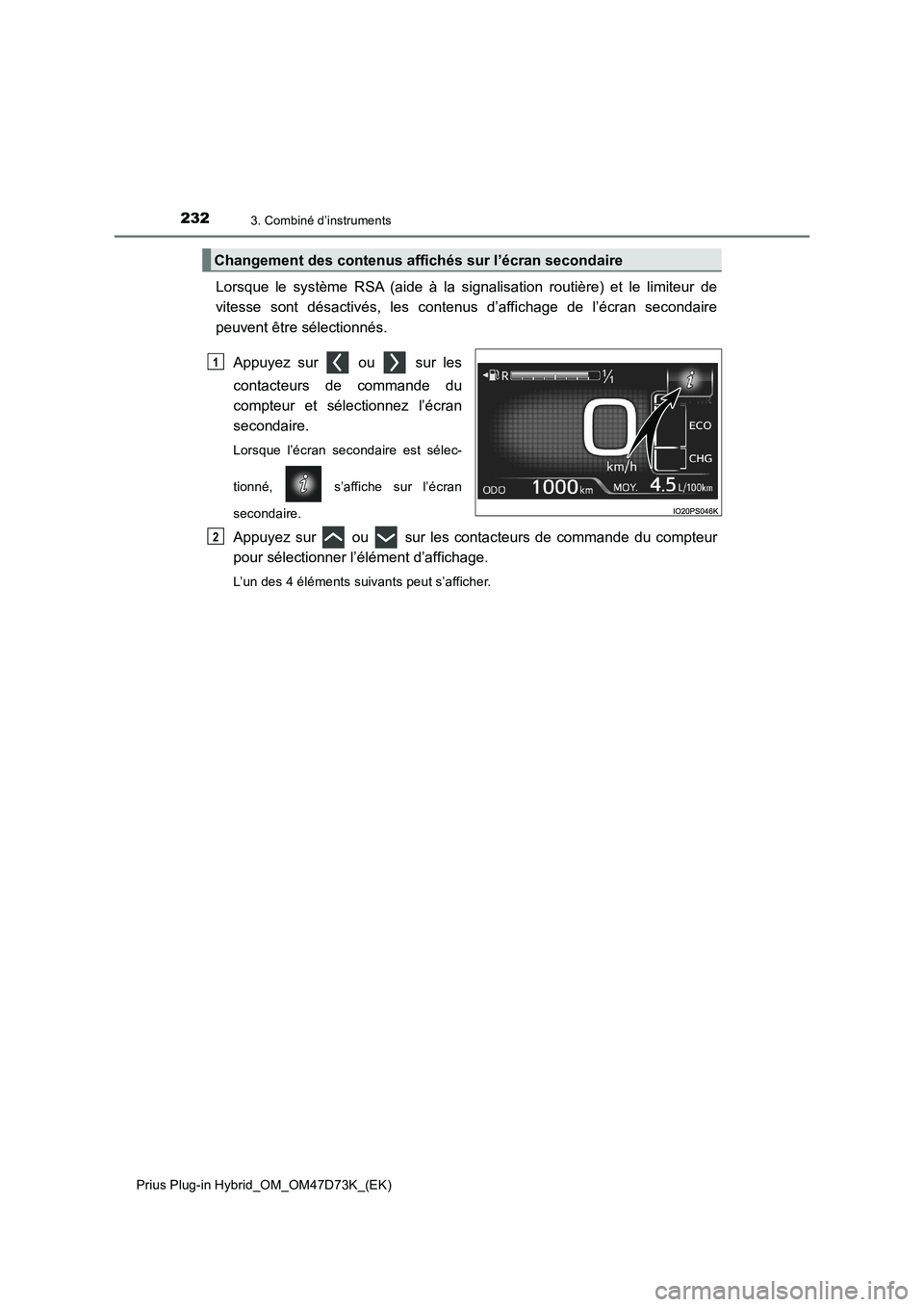

Lorsque le système RSA (aide à la signalisation routière) et le limiteur de
vitesse sont désactivés, les contenus d’affichage de l’écran secondaire
peuvent être sélectionnés.
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez l’écran
secondaire.
Lorsque l’écran secondaire est sélec-
tionné, s’affiche sur l’écran
secondaire.
Appuyez sur ou sur les contacteurs de commande du compteur
pour sélectionner l’élément d’affichage.
L’un des 4 éléments suivants peut s’afficher.
Changement des contenus affichés sur l’écran secondaire
1
2
