2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

5295-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
■Plage de détection du capteur
La plage de détection de la fonction de freinage d’aide au stationnement diffère de la
plage de détection du capteur d’aide au stationnement Toyota. (P. 516)
Par conséquent, même si le capteur d’aide au stationnement Toyota détecte un obsta-
cle et émet un avertissement, la fonction de freinage d’aide au stationnement peut ne
pas fonctionner.
■Fonctionnement du système
Lorsque le véhicule est arrêté par le fonctionnement du système, la fonction de frei-
nage d’aide au stationnement s’arrête et le témoin PKSB OFF s’allume.
■Reprise du système
Lorsque la fonction de freinage d’aide au stationnement est arrêtée par le fonctionne-
ment du système et que vous souhaitez la réactiver, activez à nouveau la fonction de
freinage d’aide au stationnement (P. 524), ou désactivez le contacteur d’alimentation
puis réactivez-le. De plus, lorsque le véhicule se déplace et que l’obstacle n’est plus
dans le sens de déplacement du véhicule, ou lorsque le sens de déplacement du véhi-
cule change (comme lorsque vous passez de la marche avant à la marche arrière, et
inversement), le fonctionnement du système reprend automatiquement.
■Obstacles non détectés par les capteurs
Les obstacles suivants peuvent ne pas être détectés par les capteurs.
●Les objets comme des personnes, des vêtements et de la neige, qui sont difficile-
ment reflétés par les ondes ultrasoniques. (En particulier, des personnes peuvent
également ne pas être détectées selon le type de vêtements qu’elles portent.)
●Les objets qui ne sont pas perpendiculaires au sol, les objets qui ne sont pas orien-
tés correctement par rapport au sens de déplacement du véhicule, les objets irrégu-
liers ou les objets qui ondulent
●Les objets bas
●Les objets fins comme des fils, des clôtures, des cordes ou des panneaux de signali-
sation
●Les objets qui sont très près du pare-chocs
■Signal sonore du capteur d’aide au stationnement Toyota
Que le capteur d’aide au stationnement Toyota soit activé ou désactivé (P. 511), si la
fonction de freinage d’aide au stationnement n’est pas arrêtée (P. 524), lorsque les
capteurs avant ou arrière détectent un obstacle et que la commande de freinage est
effectuée, le signal sonore du capteur d’aide au stationnement Toyota retentit également
et une notification de la distance approximative jusqu’à l’obstacle est fournie.

5305-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
■ Situations où le système peut se déclencher, même s’il n’y a aucun risque de col-
lision
Dans les situations suivantes, le système peut se déclencher, même s’il n’y a aucun
risque de collision.
● Influence de l’environnement
• Le véhicule roule vers un panneau publicitaire ou un drapeau, une branche sus-
pendue à faible hauteur ou une barrière (comme celles utilisées pour les pas-
sages à niveau, les péages et les parkings).
• Il y a un obstacle sur le bas-côté de la route (lorsque le véhicule est conduit dans
un tunnel étroit, sur un pont étroit ou sur une route étroite)
• Le véhicule est stationné parallèlement au bas-côté
• Il y a une ornière ou un trou sur la surface de la route
• Lorsque le véhicule roule sur un revêtement métallique (grille), comme ceux utili-
sés pour les systèmes d’écoulement
• Le véhicule est conduit sur une pente raide
• Le capteur est recouvert d’eau sur une route inondée
● Influence des conditions météorologiques
• De la glace, de la neige, de la poussière ou autre a adhéré au capteur (après net-
toyage, le système fonctionne à nouveau normalement)
• Une forte pluie ou de l’eau est projetée sur le véhicule
• Dans des conditions extrêmes (brouillard, neige ou tempête de sable)
● Influence des autres ondes ultrasoniques
• Une source d’ondes ultrasoniques se trouve à proximité, comme l’avertisseur
sonore ou les capteurs d’aide au stationnement d’un autre véhicule, un détecteur
de véhicule, un moteur de moto ou les freins pneumatiques d’un véhicule de
grande dimension.
• Des composants électroniques (comme une plaque d’immatriculation à rétroéclai-
rage [en particulier de type fluorescent], les feux antibrouillards, un pôle publici-
taire ou une antenne sans fil) sont installés à proximité des capteurs
• Le véhicule roule sur une route étroite
• Le véhicule roule sur une route gravillon-
née ou dans une zone avec de l’herbe
haute.

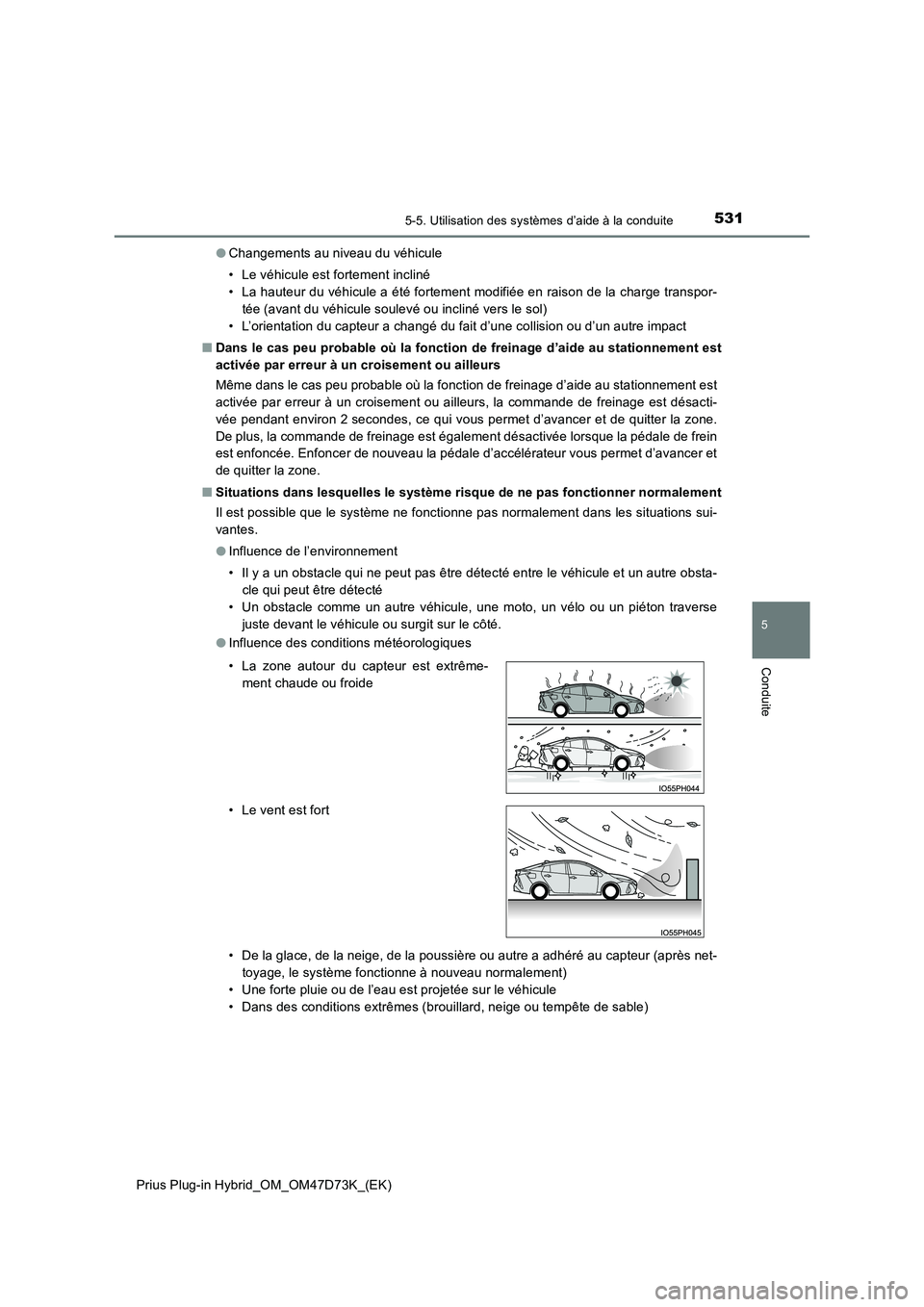

5315-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
●Changements au niveau du véhicule
• Le véhicule est fortement incliné
• La hauteur du véhicule a été fortement modifiée en raison de la charge transpor-
tée (avant du véhicule soulevé ou incliné vers le sol)
• L’orientation du capteur a changé du fait d’une collision ou d’un autre impact
■ Dans le cas peu probable où la fonction de freinage d’aide au stationnement est
activée par erreur à un croisement ou ailleurs
Même dans le cas peu probable où la fonction de freinage d’aide au stationnement est
activée par erreur à un croisement ou ailleurs, la commande de freinage est désacti-
vée pendant environ 2 secondes, ce qui vous permet d’avancer et de quitter la zone.
De plus, la commande de freinage est également désactivée lorsque la pédale de frein
est enfoncée. Enfoncer de nouveau la pédale d’accélérateur vous permet d’avancer et
de quitter la zone.
■ Situations dans lesquelles le système risque de ne pas fonctionner normalement
Il est possible que le système ne fonctionne pas normalement dans les situations sui-
vantes.
● Influence de l’environnement
• Il y a un obstacle qui ne peut pas être détecté entre le véhicule et un autre obsta-
cle qui peut être détecté
• Un obstacle comme un autre véhicule, une moto, un vélo ou un piéton traverse
juste devant le véhicule ou surgit sur le côté.
● Influence des conditions météorologiques
• De la glace, de la neige, de la poussière ou autre a adhéré au capteur (après net-
toyage, le système fonctionne à nouveau normalement)
• Une forte pluie ou de l’eau est projetée sur le véhicule
• Dans des conditions extrêmes (brouillard, neige ou tempête de sable)
• La zone autour du capteur est extrême-
ment chaude ou froide
• Le vent est fort

5325-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)●Influence des autres ondes ultrasoniques
• Une source d’ondes ultrasoniques se trouve à proximité, comme l’avertisseur
sonore ou les capteurs d’aide au stationnement d’un autre véhicule, un détecteur
de véhicule, un moteur de moto ou les freins pneumatiques d’un véhicule de
grande dimension.
• Des composants électroniques (comme une plaque d’immatriculation à rétroéclai-
rage [en particulier de type fluorescent], les feux antibrouillards, un pôle publici-
taire ou une antenne sans fil) sont installés à proximité des capteurs
●Changements au niveau du véhicule
• Lors de la conduite avec le rapport N engagé
• Le véhicule est fortement incliné
• La hauteur du véhicule a été fortement modifiée en raison de la charge transpor-
tée (avant du véhicule soulevé ou incliné vers le sol)
• L’orientation du capteur a changé du fait d’une collision ou d’un autre impact
■Fonction de freinage d’aide au stationnement lorsque le système d’aide au sta-
tionnement intelligent simple fonctionne
P. 5 3 7
■Lors du retrait et de l’installation de la batterie 12 volts
Le système doit être initialisé.
Le système peut être initialisé en conduisant le véhicule en ligne droite pendant 5
secondes au moins à une vitesse d’environ 35 km/h (22 mph) minimum.
■Lorsque “PKSB indisponible” s’affiche sur l’écran multifonction et que le témoin
PKSB OFF clignote
●Il y a peut-être de la glace, de la neige, de la saleté, etc. sur le capteur. Si tel est le
cas, retirez la glace, la neige, la saleté, etc. qui se trouve sur le capteur pour que le
système revienne à la normale.
De même, un message d’avertissement peut s’afficher à des températures basses
en raison de la glace qui se forme sur le capteur et le capteur risque de ne pas détec-
ter les obstacles. Une fois que la glace a fondu, le système revient à la normale.
●Si ce message s’affiche même lorsque la saleté a été enlevée du capteur ou s’il
s’affiche lorsque le capteur n’était pas sale initialement, faites vérifier le véhicule par
un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
qualifié.
●L’initialisation du système peut ne pas avoir été effectuée après le retrait et l’installa-
tion de la batterie 12 volts. Procédez à l’initialisation du système.
■Lorsque “Panne PKSB Consultez votre concessionnaire” s’affiche sur l’écran
multifonction, le témoin PKSB OFF clignote et le signal sonore retentit
Le système ne fonctionne peut-être pas correctement. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.

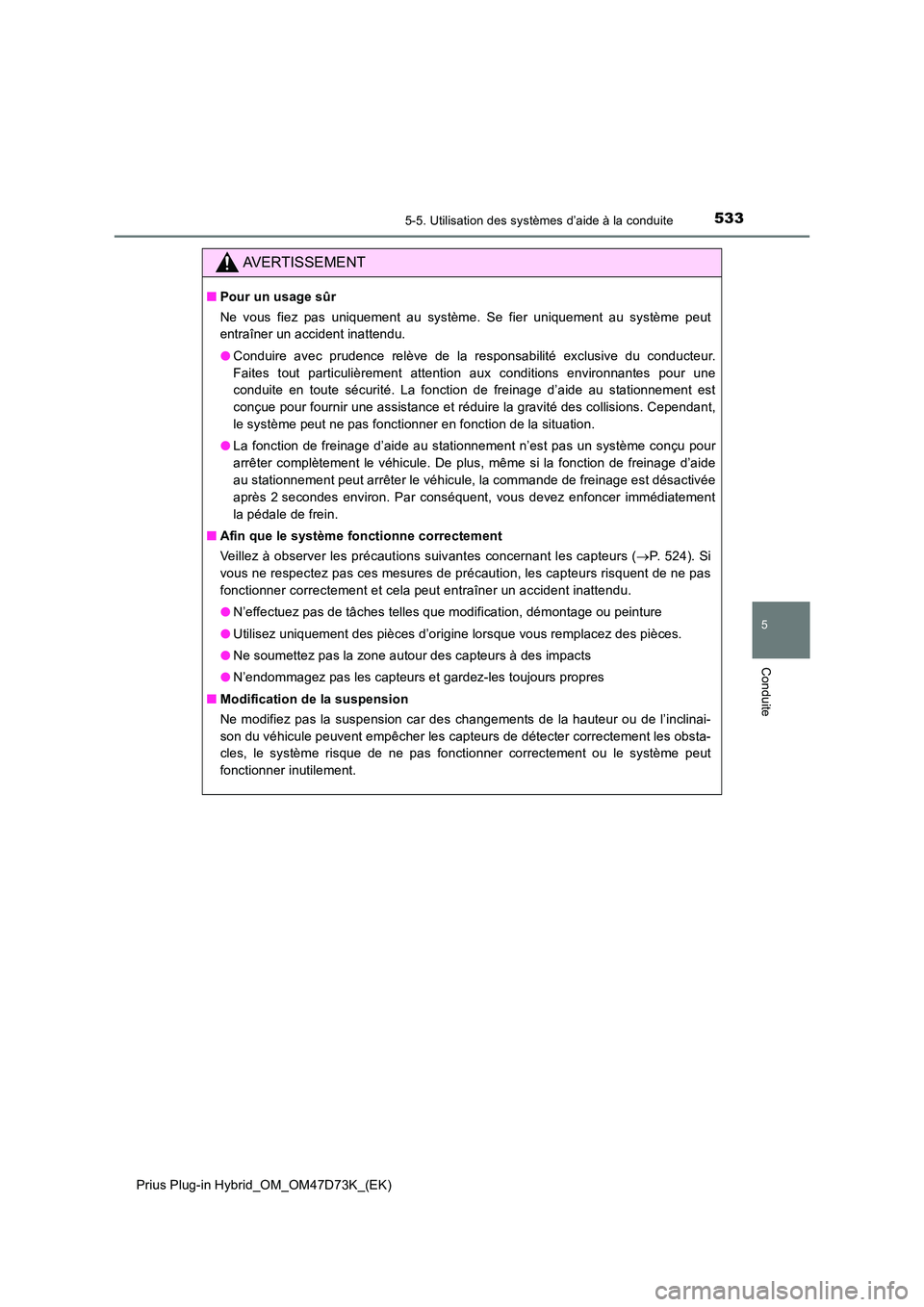

5335-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
AVERTISSEMENT
■Pour un usage sûr
Ne vous fiez pas uniquement au système. Se fier uniquement au système peut
entraîner un accident inattendu.
● Conduire avec prudence relève de la responsabilité exclusive du conducteur.
Faites tout particulièrement attention aux conditions environnantes pour une
conduite en toute sécurité. La fonction de freinage d’aide au stationnement est
conçue pour fournir une assistance et réduire la gravité des collisions. Cependant,
le système peut ne pas fonctionner en fonction de la situation.
● La fonction de freinage d’aide au stationnement n’est pas un système conçu pour
arrêter complètement le véhicule. De plus, même si la fonction de freinage d’aide
au stationnement peut arrêter le véhicule, la commande de freinage est désactivée
après 2 secondes environ. Par conséquent, vous devez enfoncer immédiatement
la pédale de frein.
■ Afin que le système fonctionne correctement
Veillez à observer les précautions suivantes concernant les capteurs (P. 524). Si
vous ne respectez pas ces mesures de précaution, les capteurs risquent de ne pas
fonctionner correctement et cela peut entraîner un accident inattendu.
● N’effectuez pas de tâches telles que modification, démontage ou peinture
● Utilisez uniquement des pièces d’origine lorsque vous remplacez des pièces.
● Ne soumettez pas la zone autour des capteurs à des impacts
● N’endommagez pas les capteurs et gardez-les toujours propres
■ Modification de la suspension
Ne modifiez pas la suspension car des changements de la hauteur ou de l’inclinai-
son du véhicule peuvent empêcher les capteurs de détecter correctement les obsta-
cles, le système risque de ne pas fonctionner correctement ou le système peut
fonctionner inutilement.

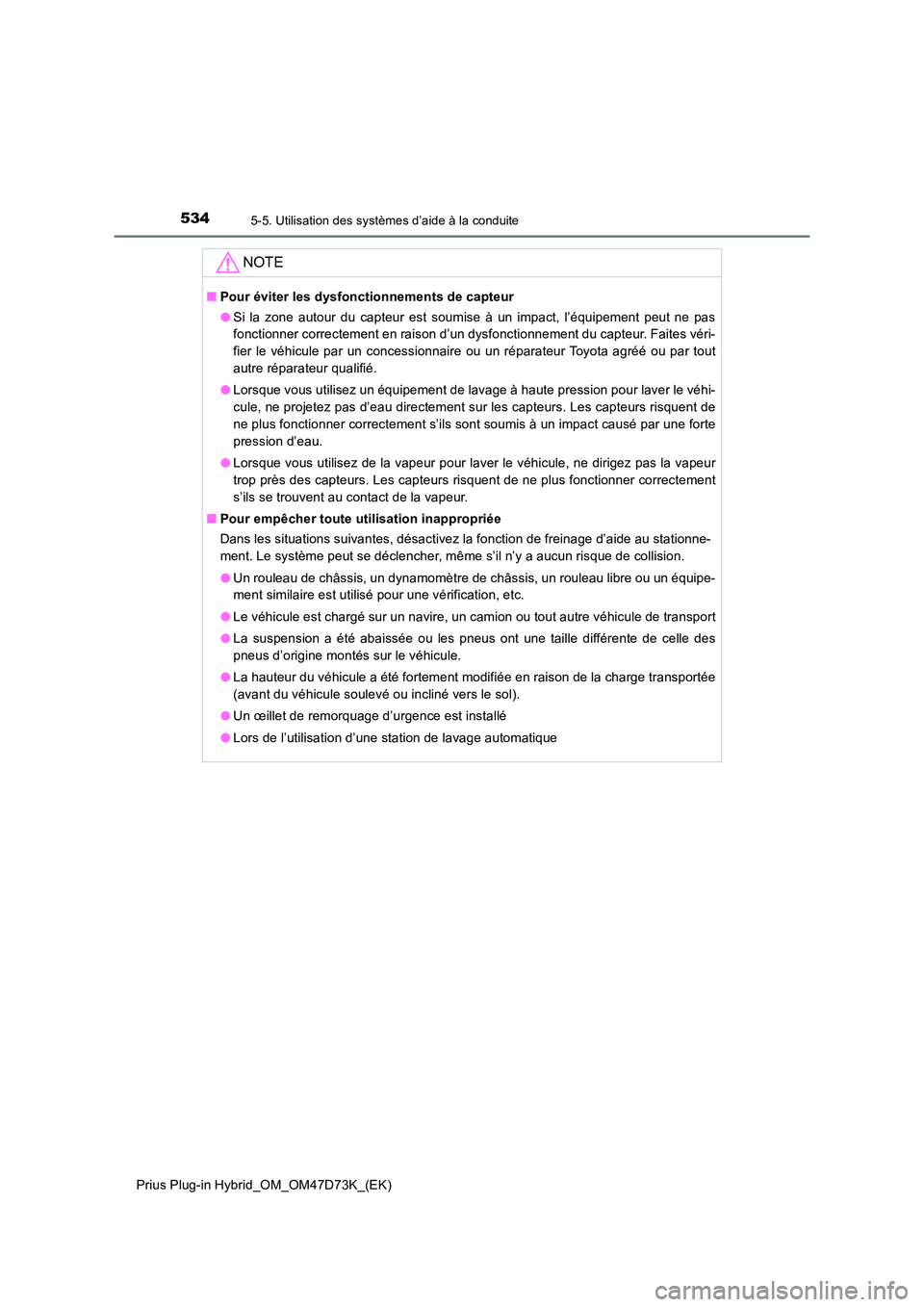

5345-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
NOTE
■Pour éviter les dysfonctionnements de capteur
● Si la zone autour du capteur est soumise à un impact, l’équipement peut ne pas
fonctionner correctement en raison d’un dysfonctionnement du capteur. Faites véri-
fier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre réparateur qualifié.
● Lorsque vous utilisez un équipement de lavage à haute pression pour laver le véhi-
cule, ne projetez pas d’eau directement sur les capteurs. Les capteurs risquent de
ne plus fonctionner correctement s’ils sont soumis à un impact causé par une forte
pression d’eau.
● Lorsque vous utilisez de la vapeur pour laver le véhicule, ne dirigez pas la vapeur
trop près des capteurs. Les capteurs risquent de ne plus fonctionner correctement
s’ils se trouvent au contact de la vapeur.
■ Pour empêcher toute utilisation inappropriée
Dans les situations suivantes, désactivez la fonction de freinage d’aide au stationne-
ment. Le système peut se déclencher, même s’il n’y a aucun risque de collision.
● Un rouleau de châssis, un dynamomètre de châssis, un rouleau libre ou un équipe-
ment similaire est utilisé pour une vérification, etc.
● Le véhicule est chargé sur un navire, un camion ou tout autre véhicule de transport
● La suspension a été abaissée ou les pneus ont une taille différente de celle des
pneus d’origine montés sur le véhicule.
● La hauteur du véhicule a été fortement modifiée en raison de la charge transportée
(avant du véhicule soulevé ou incliné vers le sol).
● Un œillet de remorquage d’urgence est installé
● Lors de l’utilisation d’une station de lavage automatique

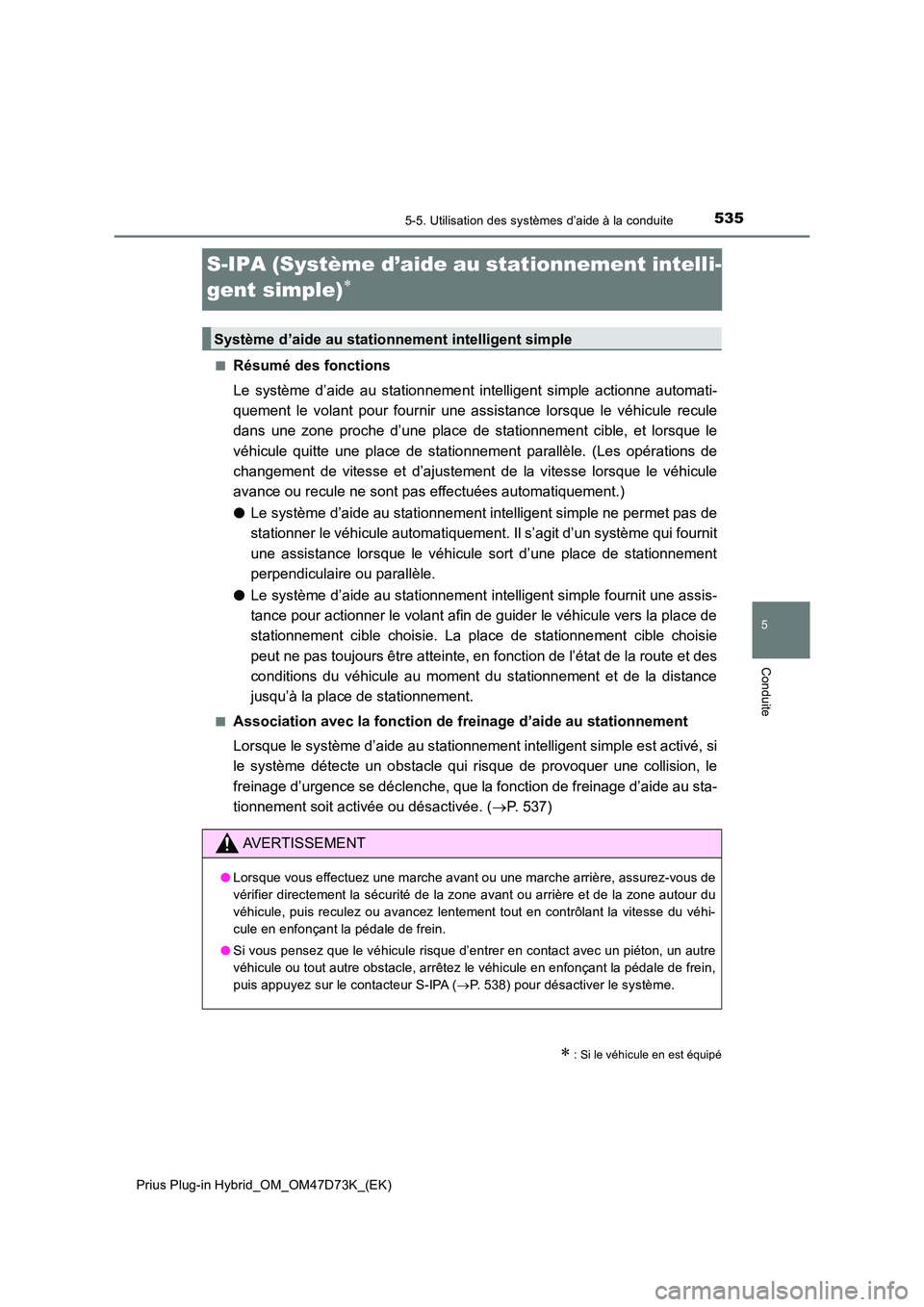

5355-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
S-IPA (Système d’aide au stationnement intelli-
gent simple)
■Résumé des fonctions
Le système d’aide au stationnement intelligent simple actionne automati-
quement le volant pour fournir une assistance lorsque le véhicule recule
dans une zone proche d’une place de stationnement cible, et lorsque le
véhicule quitte une place de stationnem ent parallèle. (Les opérations de
changement de vitesse et d’ajustement de la vitesse lorsque le véhicule
avance ou recule ne sont pas effectuées automatiquement.)
● Le système d’aide au stationnement intelligent simple ne permet pas de
stationner le véhicule automatiquemen t. Il s’agit d’un système qui fournit
une assistance lorsque le véhicule sort d’une place de stationnement
perpendiculaire ou parallèle.
● Le système d’aide au stationnement intelligent simple fournit une assis-
tance pour actionner le volant afin de guider le véhicule vers la place de
stationnement cible choisie. La pl ace de stationnement cible choisie
peut ne pas toujours être atteinte, en fonction de l’état de la route et des
conditions du véhicule au moment du stationnement et de la distance
jusqu’à la place de stationnement.
■Association avec la fonction de fr einage d’aide au stationnement
Lorsque le système d’aide au stationnement intelligent simple est activé, si
le système détecte un obstacle qui risque de provoquer une collision, le
freinage d’urgence se déclenche, que la fonction de freinage d’aide au sta-
tionnement soit activée ou désactivée. ( P. 537)
 : Si le véhicule en est équipé
Système d’aide au stationnement intelligent simple
AVERTISSEMENT
●Lorsque vous effectuez une marche avant ou une marche arrière, assurez-vous de
vérifier directement la sécurité de la zone avant ou arrière et de la zone autour du
véhicule, puis reculez ou avancez lentement tout en contrôlant la vitesse du véhi-
cule en enfonçant la pédale de frein.
● Si vous pensez que le véhicule risque d’entrer en contact avec un piéton, un autre
véhicule ou tout autre obstacle, arrêtez le véhicule en enfonçant la pédale de frein,
puis appuyez sur le contacteur S-IPA ( P. 538) pour désactiver le système.

5365-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Tableau des modes d’aide et des fonctions du système d’aide au sta-
tionnement intelligent simple
Mode d’aideType de
stationnementRésumé des fonctionsVoir page
Mode d’aide au sta-
tionnement parallèleStationnement
parallèle
Le guidage est prévu pour
détecter la place de station-
nement cible et atteindre
une position à partir de
laquelle vous pouvez com-
mencer à reculer. L’assis-
tance est fournie à partir du
moment où le véhicule
commence à reculer
jusqu’à ce qu’il ait atteint la
place de stationnement
cible.
P. 5 4 1
Mode d’aide de sortie
de stationnement
parallèleSortie de sta-
tionnement
parallèle
L’assistance commence
une fois le véhicule garé en
parallèle. Cette assistance
est prévue pour guider le
véhicule depuis la place de
stationnement vers une
position à partir de laquelle
il peut démarrer.
P. 5 4 8
Mode d’aide au sta-
tionnement en marche
arrière
(avec fonction de gui-
dage avant)
Stationnement
en marche
arrière
L’assistance commence
après l’arrêt du véhicule
devant la place de station-
nement cible. Elle est pré-
vue pour vous permettre de
reculer dans une place de
stationnement et vous gui-
der pour atteindre une posi-
tion à partir de laquelle
vous pouvez commencer à
reculer.
P. 5 5 3
