2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

1052-1. Système hybride plug-in
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Pour rendre le mode EV/EV City dis-
ponible, chargez la batterie hybride
(batterie de traction) à partir d’une
source d’alimentation électrique
externe avant d’utiliser votre véhicule.
Même si la batterie hybride (batterie de
traction) n’est pas complètement char-
gée, le véhicule peut être conduite.
Cependant, s’il la charge restante est
insuffisante, il se peut que le véhicule
ne puisse pas être conduit en mode
EV/EV City ou que l’autonomie EV soit
réduite.
Lorsque le véhicule roule alors que son moteur à essence est arrêté, un son,
qui change en fonction de la vitesse, est émis afin d’avertir les personnes se
trouvant à proximité qu’un véhicule approche. Le son s’arrête lorsque la
vitesse du véhicule est supérieure à 25 km/h (16 mph) environ.
■ Freinage régénérateur
● Dans les situations suivantes, l’énergie cinétique est convertie en énergie électrique
et une force de décélération peut être obtenue en conjonction avec le rechargement
de la batterie hybride (batterie de traction).
• La pédale d’accélérateur est relâchée lors de la conduite avec le rapport D ou B
engagé.
• La pédale de frein est enfoncée lors de la conduite avec le rapport D ou B
engagé.
● Pendant que le système GPF (P. 570) fonctionne pour régénérer le filtre à gaz
d’échappement, il se peut que la batterie hybride (batterie de traction) ne soit pas
rechargée.
■ Autonomie EV
● L’autonomie EV est affichée sur l’écran multifonction, etc. (P. 231, 247, 254, 272)
● L’autonomie EV varie en fonction de l’état de charge de la batterie hybride (batterie
de traction), de la vitesse du véhicule, etc.
● Même si la charge restante de la batterie hybride (batterie de traction) est suffisante,
en fonction de la situation, la conduite EV peut être annulée et le moteur à essence
et le moteur électrique sont alors utilisés. ( P. 106)
Charge (P. 123)
Système de notification de proximité de véhicule

1062-1. Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■Lorsque le véhicule est passé du mode EV au mode HV en raison d’une charge
insuffisante de la batterie hybride (batterie de traction)
Si la batterie hybride (batterie de traction) est régénérée en conduisant en descente
de manière continue suffisamment longtemps, l’autonomie EV, etc., est affichée sur
l’écran multifonction et le véhicule passe automatiquement en mode EV.
Si le mode EV n’est pas activé alors que l’autonomie EV est affichée, vous pouvez
passer au mode EV en appuyant sur le contacteur de sélection de mode EV/HV.
■Remplissage de carburant
Il est possible de conduire les véhicules hybrides plug-in en utilisant l’électricité char-
gée à partir d’une source d’alimentation externe. Cependant, comme l’utilisation du
moteur à essence dépend de la situation, même si le mode EV est sélectionné, et que
le moteur à essence est fourni comme source de puissance pour la conduite en mode
HV, il doit rester alimenté en carburant. Vérifiez la quantité de carburant disponible et
faites immédiatement l’appoint lorsque le niveau de carburant devient faible.
(P. 411)
■Fonctionnement du moteur à essence en mode EV
Même si la quantité d’électricité stockée dans la batterie hybride (batterie de traction)
est suffisante et si l’autonomie EV (P. 231, 247, 254, 272) est affichée sur l’écran
multifonction, etc., la conduite EV (conduite utilisant uniquement le moteur électrique)
peut être annulée et le moteur électrique ainsi que le moteur à essence sont tous deux
utilisés en fonction de la situation (la conduite EV reprend automatiquement dès
qu’elle est à nouveau possible).
La conduite EV peut être automatiquement annulée dans les circonstances suivantes :
●Lorsque la vitesse du véhicule est supérieure à environ 135 km/h (84 mph).
●Lorsque de la puissance est provisoirement nécessaire, comme lorsque vous enfon-
cez fermement la pédale d’accélérateur ou que vous accélérez soudainement.
●Lorsque la température du système hybride est élevée.
Le véhicule a été laissé au soleil, a roulé en côte, à des vitesses élevées, etc.
●Lorsque la température du système hybride est faible.
●Si le chauffage est allumé alors que la température extérieure est inférieure à envi-
ron -10 C (14 F).
●Lorsque le contacteur de désembueur de pare-brise est enfoncé. (P. 5 8 9 )
●Lorsque le système détermine que le moteur à essence doit être démarré.
Le moteur à essence peut également fonctionner dans d’autres cas que ceux réperto-
riés ci-dessus, en fonction des conditions.

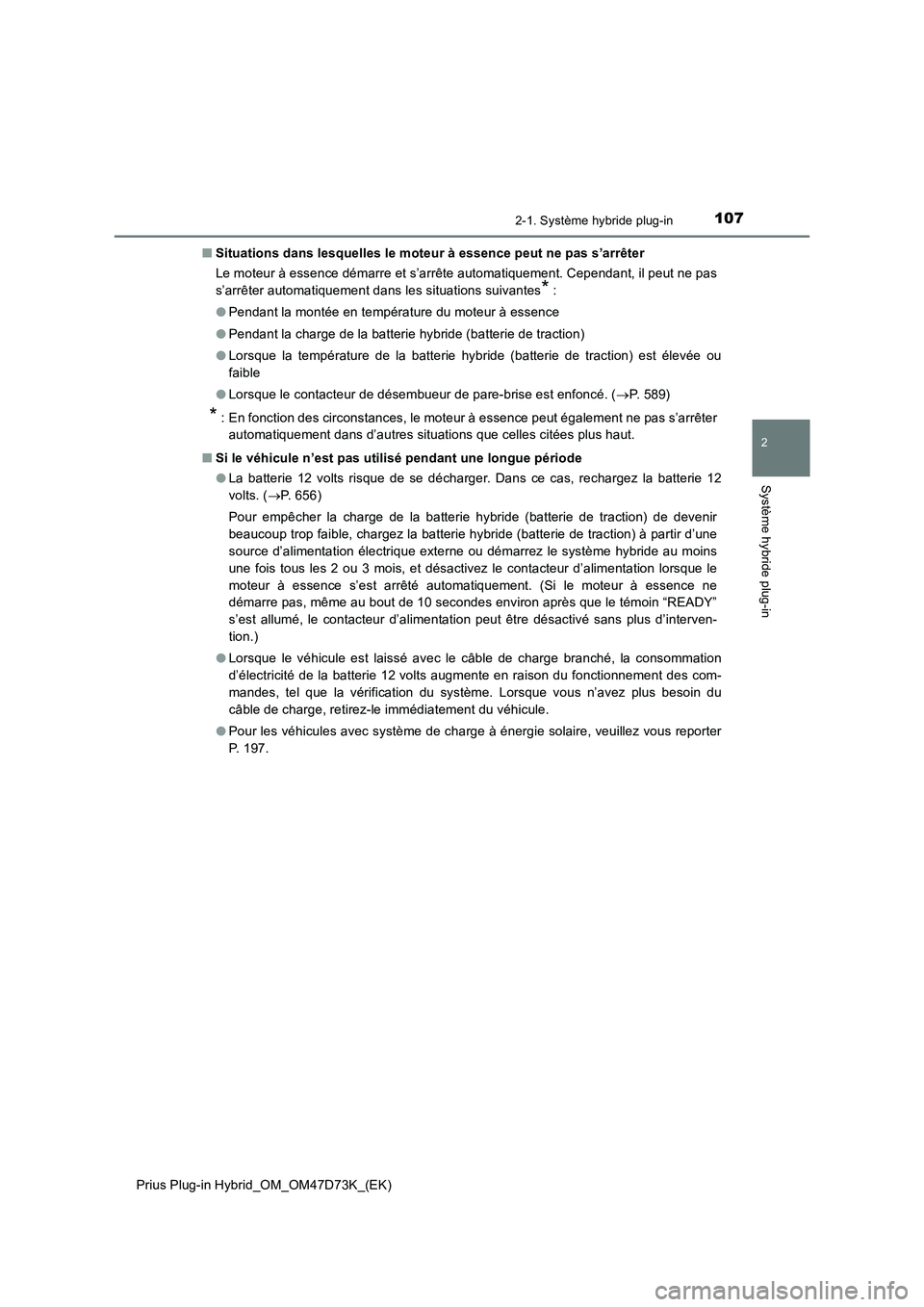

1072-1. Système hybride plug-in
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■Situations dans lesquelles le moteur à essence peut ne pas s’arrêter
Le moteur à essence démarre et s’arrête automatiquement. Cependant, il peut ne pas
s’arrêter automatiquement dans les situations suivantes
* :
●Pendant la montée en température du moteur à essence
●Pendant la charge de la batterie hybride (batterie de traction)
●Lorsque la température de la batterie hybride (batterie de traction) est élevée ou
faible
●Lorsque le contacteur de désembueur de pare-brise est enfoncé. (P. 5 8 9 )
* : En fonction des circonstances, le moteur à essence peut également ne pas s’arrêter
automatiquement dans d’autres situations que celles citées plus haut.
■Si le véhicule n’est pas utilisé pendant une longue période
●La batterie 12 volts risque de se décharger. Dans ce cas, rechargez la batterie 12
volts. (P. 656)
Pour empêcher la charge de la batterie hybride (batterie de traction) de devenir
beaucoup trop faible, chargez la batterie hybride (batterie de traction) à partir d’une
source d’alimentation électrique externe ou démarrez le système hybride au moins
une fois tous les 2 ou 3 mois, et désactivez le contacteur d’alimentation lorsque le
moteur à essence s’est arrêté automatiquement. (Si le moteur à essence ne
démarre pas, même au bout de 10 secondes environ après que le témoin “READY”
s’est allumé, le contacteur d’alimentation peut être désactivé sans plus d’interven-
tion.)
●Lorsque le véhicule est laissé avec le câble de charge branché, la consommation
d’électricité de la batterie 12 volts augmente en raison du fonctionnement des com-
mandes, tel que la vérification du système. Lorsque vous n’avez plus besoin du
câble de charge, retirez-le immédiatement du véhicule.
●Pour les véhicules avec système de charge à énergie solaire, veuillez vous reporter
P. 197.

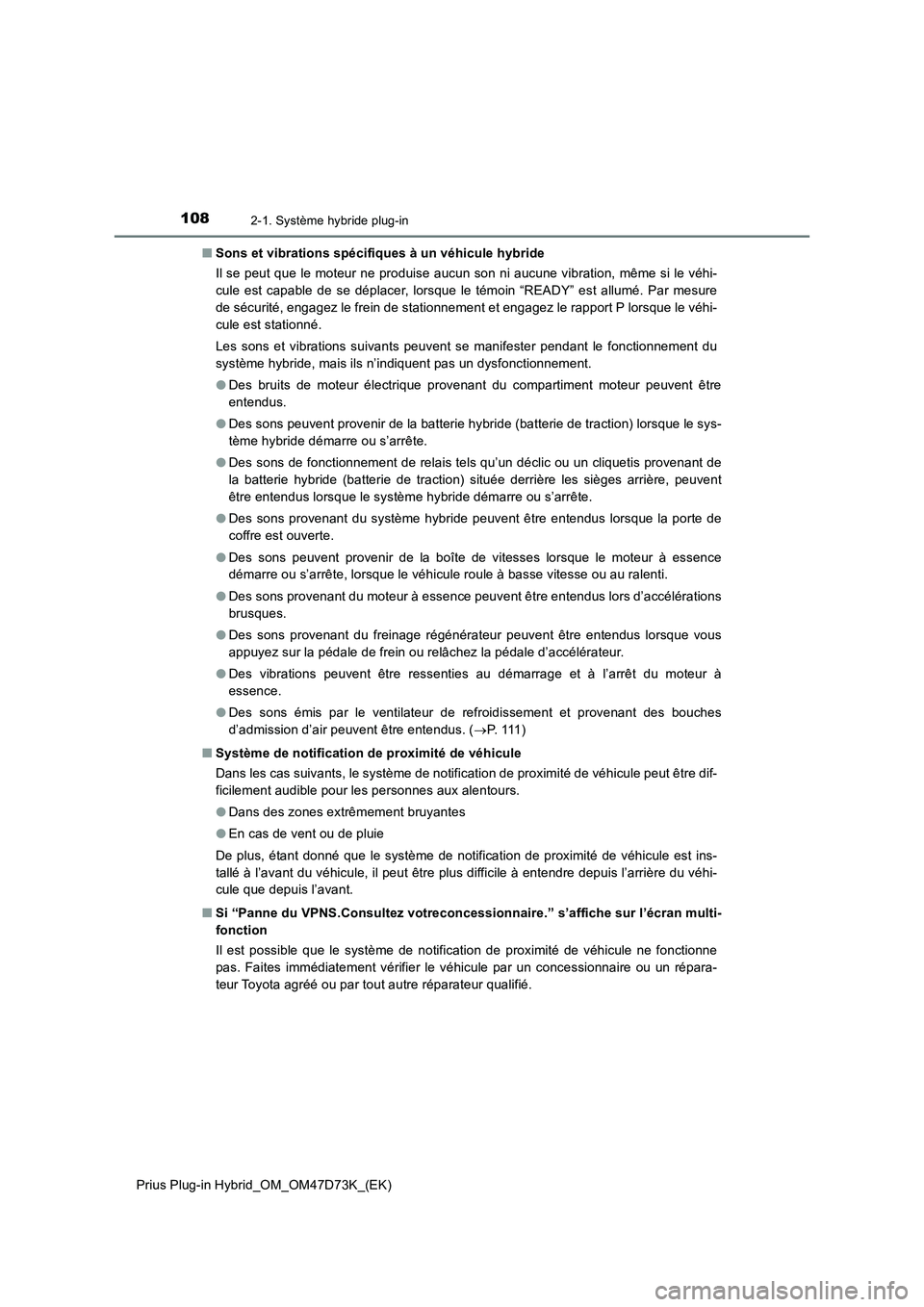

1082-1. Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■Sons et vibrations spécifiques à un véhicule hybride
Il se peut que le moteur ne produise aucun son ni aucune vibration, même si le véhi-
cule est capable de se déplacer, lorsque le témoin “READY” est allumé. Par mesure
de sécurité, engagez le frein de stationnement et engagez le rapport P lorsque le véhi-
cule est stationné.
Les sons et vibrations suivants peuvent se manifester pendant le fonctionnement du
système hybride, mais ils n’indiquent pas un dysfonctionnement.
●Des bruits de moteur électrique provenant du compartiment moteur peuvent être
entendus.
●Des sons peuvent provenir de la batterie hybride (batterie de traction) lorsque le sys-
tème hybride démarre ou s’arrête.
●Des sons de fonctionnement de relais tels qu’un déclic ou un cliquetis provenant de
la batterie hybride (batterie de traction) située derrière les sièges arrière, peuvent
être entendus lorsque le système hybride démarre ou s’arrête.
●Des sons provenant du système hybride peuvent être entendus lorsque la porte de
coffre est ouverte.
●Des sons peuvent provenir de la boîte de vitesses lorsque le moteur à essence
démarre ou s’arrête, lorsque le véhicule roule à basse vitesse ou au ralenti.
●Des sons provenant du moteur à essence peuvent être entendus lors d’accélérations
brusques.
●Des sons provenant du freinage régénérateur peuvent être entendus lorsque vous
appuyez sur la pédale de frein ou relâchez la pédale d’accélérateur.
●Des vibrations peuvent être ressenties au démarrage et à l’arrêt du moteur à
essence.
●Des sons émis par le ventilateur de refroidissement et provenant des bouches
d’admission d’air peuvent être entendus. (P. 111 )
■Système de notification de proximité de véhicule
Dans les cas suivants, le système de notification de proximité de véhicule peut être dif-
ficilement audible pour les personnes aux alentours.
●Dans des zones extrêmement bruyantes
●En cas de vent ou de pluie
De plus, étant donné que le système de notification de proximité de véhicule est ins-
tallé à l’avant du véhicule, il peut être plus difficile à entendre depuis l’arrière du véhi-
cule que depuis l’avant.
■Si “Panne du VPNS.Consultez votreconcessionnaire.” s’affiche sur l’écran multi-
fonction
Il est possible que le système de notification de proximité de véhicule ne fonctionne
pas. Faites immédiatement vérifier le véhicule par un concessionnaire ou un répara-
teur Toyota agréé ou par tout autre réparateur qualifié.

1092-1. Système hybride plug-in
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
■ Entretien, réparation, recyclage et mise à la casse
Contactez dès que possible un concessionnaire ou un réparateur Toyota agréé, ou
tout autre réparateur qualifié, pour tout ce qui concerne l’entretien, la réparation, le
recyclage et la mise au rebut. Ne vous chargez pas vous-même de la mise au rebut du
véhicule.
AVERTISSEMENT
■ Lors de l’utilisation du mode de charge de la batterie hybride (batterie de trac-
tion)
Respectez les précautions suivantes lors de l’utilisation du mode de charge de la
batterie hybride (batterie de traction) en stationnement.
Dans le cas contraire, cela pourrait entraîner de graves risques pour la santé, voire
la mort, car le moteur à essence fonctionne en mode de charge de la batterie
hybride (batterie de traction).
● N’arrêtez pas le véhicule à proximité de matières inflammables.
● N’utilisez pas le mode de charge de la batterie hybride (batterie de traction) dans
une zone fermée insuffisamment ventilée, comme un garage ou une zone où de la
neige s’est accumulée.

1102-1. Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Précautions relatives au système hybride plug-in
Cette illustration est fournie à titre explicatif et peut être différente de la réalité.
Faites preuve de prudence lors de l’entretien du système hybride étant
donné qu’il renferme un système haute tension (environ 600 V maxi-
mum) et que certaines de ses pièces deviennent brûlantes lorsqu’il
fonctionne. Respectez les étiquettes de mise en garde apposées sur le
véhicule.
Etiquette de mise en garde
Entrée de charge
Connecteur de service
Compresseur de climatisation
Unité de commande d’alimenta-
tion électrique et convertisseur CC/
CCMoteur électrique (moteur de
traction)
Câbles haute tension (orange)
Chargeur de batterie de traction
embarqué
Batterie hybride (batterie de trac-
tion)1
2
3
4
5
6
7
8
9

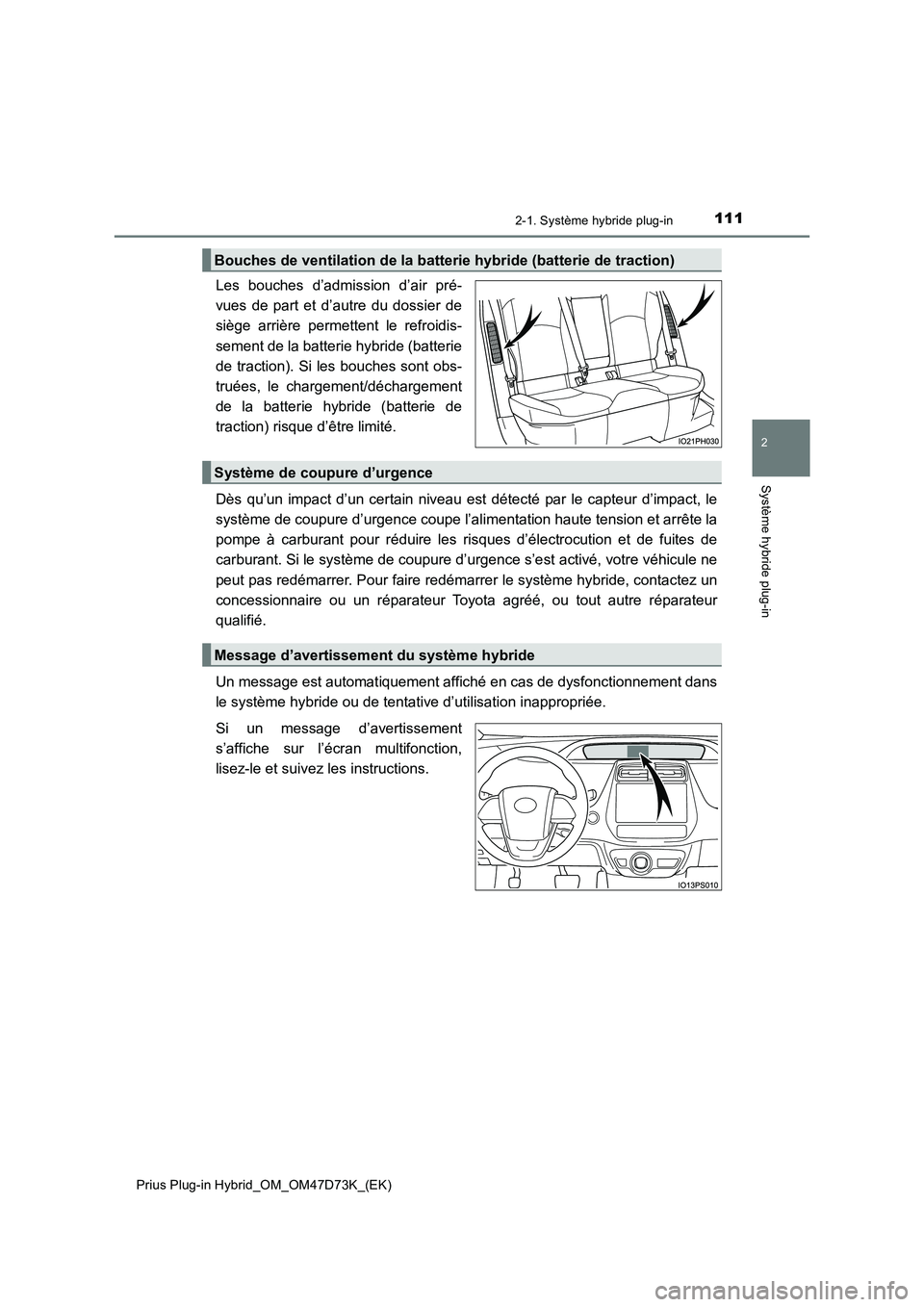

1112-1. Système hybride plug-in
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Les bouches d’admission d’air pré-
vues de part et d’autre du dossier de
siège arrière permettent le refroidis-
sement de la batterie hybride (batterie
de traction). Si les bouches sont obs-
truées, le chargement/déchargement
de la batterie hybride (batterie de
traction) risque d’être limité.
Dès qu’un impact d’un certain niveau est détecté par le capteur d’impact, le
système de coupure d’urgence coupe l’alimentation haute tension et arrête la
pompe à carburant pour réduire les risques d’électrocution et de fuites de
carburant. Si le système de coupure d’urgence s’est activé, votre véhicule ne
peut pas redémarrer. Pour faire redémarrer le système hybride, contactez un
concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur
qualifié.
Un message est automatiquement affiché en cas de dysfonctionnement dans
le système hybride ou de tentative d’utilisation inappropriée.
Si un message d’avertissement
s’affiche sur l’écran multifonction,
lisez-le et suivez les instructions.
Bouches de ventilation de la batterie hybride (batterie de traction)
Système de coupure d’urgence
Message d’avertissement du système hybride

1122-1. Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
■Si un voyant s’allume, si un message d’avertissement s’affiche ou si la batterie
12 volts est débranchée
Le système hybride peut ne pas démarrer. Dans ce cas, essayez à nouveau de faire
démarrer le système. Si le témoin “READY” ne s’allume pas, contactez un concession-
naire ou un réparateur Toyota agréé, ou tout réparateur qualifié.
■En cas de panne de carburant
Lorsque le réservoir d’essence est vide et que le système hybride ne peut pas être mis
en marche, remplissez le réservoir du véhicule avec suffisamment d’essence pour que
le voyant de faible niveau de carburant (P. 729) s’éteigne. Si la quantité de carburant
reste insuffisante, il est possible que le système hybride ne démarre pas. (La quantité
standard de carburant est d’environ 7,5 L [2,0 gal., 1,7 lmp.gal.], lorsque le véhicule
est sur une surface plane. Cette valeur peut varier si le véhicule se trouve sur une
pente. Si le véhicule se trouve sur une pente, ajoutez davantage de carburant.)
■Ondes électromagnétiques
●Les éléments et câbles haute tension des véhicules hybrides incorporent une protec-
tion électromagnétique, et ils émettent de ce fait environ la même quantité d’ondes
électromagnétiques que les véhicules conventionnels à essence ou les appareils
électroniques ménagers.
●Votre véhicule peut causer des interférences sonores dans des composants radio de
fabricants tiers.
■Effet des forces magnétiques
Si des objets générant de puissantes forces magnétiques, telles que des enceintes de
grande taille, sont placés dans le compartiment à bagages ou installés à proximité, les
forces magnétiques générées peuvent nuire à l’efficacité du système hybride.
■Batterie hybride (batterie de traction) (batterie au lithium-ion)
La batterie hybride (batterie de traction) a une durée de vie limitée.
La capacité (aptitude à maintenir une charge) de la batterie hybride (batterie de trac-
tion) diminue avec le temps et au fur et à mesure de son utilisation de la même
manière que pour les autres batteries rechargeables. La vitesse à laquelle la capacité
de la batterie diminue varie sensiblement en fonction de l’environnement (température
ambiante, etc.) et des conditions d’utilisation, telles que le style de conduite du véhi-
cule et la manière dont la batterie hybride (batterie de traction) est chargée.
Il s’agit d’une caractéristique naturelle des batteries au lithium-ion et non pas d’un dys-
fonctionnement. En outre, même si la distance qui peut être parcourue en mode EV
diminue lorsque la capacité de la batterie hybride (batterie de traction) diminue, les
performances du véhicule n’en sont pas affectées de manière significative.
Pour réduire les possibilités de diminution de la capacité de la batterie, suivez les ins-
tructions récapitulées P. 165, “Réduction de capacité de la batterie hybride (batterie de
traction)”.
