2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

1292-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

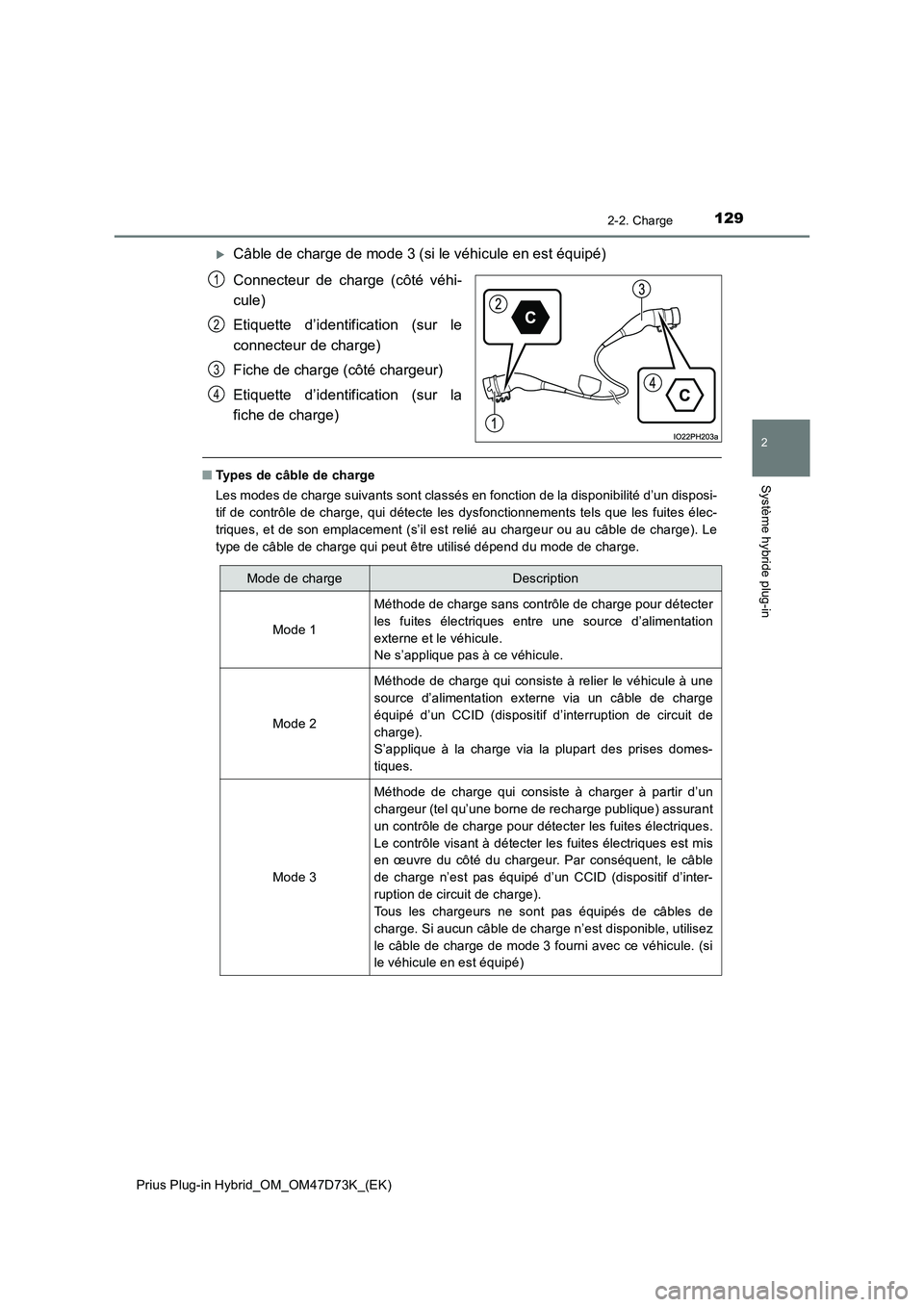

Câble de charge de mode 3 (si le véhicule en est équipé)
Connecteur de charge (côté véhi-
cule)
Etiquette d’identification (sur le
connecteur de charge)
Fiche de charge (côté chargeur)
Etiquette d’identification (sur la
fiche de charge)
■ Types de câble de charge
Les modes de charge suivants sont classés en fonction de la disponibilité d’un disposi-
tif de contrôle de charge, qui détecte les dysfonctionnements tels que les fuites élec-
triques, et de son emplacement (s’il est relié au chargeur ou au câble de charge). Le
type de câble de charge qui peut être utilisé dépend du mode de charge.
1
2
3
4
Mode de chargeDescription
Mode 1
Méthode de charge sans contrôle de charge pour détecter
les fuites électriques entre une source d’alimentation
externe et le véhicule.
Ne s’applique pas à ce véhicule.
Mode 2
Méthode de charge qui consiste à relier le véhicule à une
source d’alimentation externe via un câble de charge
équipé d’un CCID (dispositif d’interruption de circuit de
charge).
S’applique à la charge via la plupart des prises domes-
tiques.
Mode 3
Méthode de charge qui consiste à charger à partir d’un
chargeur (tel qu’une borne de recharge publique) assurant
un contrôle de charge pour détecter les fuites électriques.
Le contrôle visant à détecter les fuites électriques est mis
en œuvre du côté du chargeur. Par conséquent, le câble
de charge n’est pas équipé d’un CCID (dispositif d’inter-
ruption de circuit de charge).
Tous les chargeurs ne sont pas équipés de câbles de
charge. Si aucun câble de charge n’est disponible, utilisez
le câble de charge de mode 3 fourni avec ce véhicule. (si
le véhicule en est équipé)

1302-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■Etiquette d’identification
Des étiquettes d’identification sont apposées sur le véhicule, le câble de charge et le
chargeur pour informer l’utilisateur sur l’appareil à utiliser.
La signification de chaque étiquette d’identification est la suivante :
Etiquette
d’identifi-
cationTyp e
d’alimen-
tation
StandardConfigurationType
d’accessoirePlage de
tensions
CAEN 62196-2TYPE 2
•Couvercle
du port de
charge
• Connec-
teur de
charge
≤ 480 V RMS
CAEN 62196-2TYPE 2
• Fiche de
charge
• Chargeur
≤ 480 V RMS
CCEN 62196-3FF
•Couvercle
du port de
charge
• Connec-
teur de
charge
50 V à 500 V
CCEN 62196-3AA
•Couvercle
du port de
charge
• Connec-
teur de
charge
50 V à 500 V

1312-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Ce produit doit être mis à la terre. En cas de dysfonctionnement ou de panne,
la mise à la terre fournit un chemin de moindre résistance pour le courant
électrique afin de réduire le risque de choc électrique. Ce produit est équipé
d’un conducteur de terre et d’une fiche de mise à la terre. La fiche de mise à
la terre doit être branchée dans une prise appropriée qui est correctement
installée et mise à la terre conformément aux codes et règlements locaux.
Mise à la terre (câble de charge de mode 2)
AVERTISSEMENT
■ Précautions de mise à la terre
● Un mauvais raccordement du conducteur de terre entraîne un risque de décharge
électrique. Vérifiez auprès d’un électricien ou d’un technicien qualifié si vous n’êtes
pas certain que le produit est correctement mis à la terre.
● Ne modifiez pas la fiche de mise à la terre fournie avec le produit. Si elle ne
s’adapte pas à la prise, faites installer une prise adéquate par un électricien quali-
fié.

1322-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Le CCID (dispositif d’interruption de circuit de charge) possède les caractéris-
tiques de sécurité suivantes.
■Fonction de détection de fuite électrique
Si une fuite électrique est détectée pendant la charge, la source d’alimen-
tation électrique est automatiquement coupée, afin d’éliminer les risques
d’incendie ou d’électrocution provoqués par une fuite électrique.
Si la source d’alimentation électrique est coupée, le témoin d’avertissement
d’erreur clignote.
Si la source d’alimentation électrique est coupée : P. 1 3 3
■
Fonction de vérification automatique
Il s’agit d’une vérification automatique du système qui est effectuée avant
le début de la charge et qui vise à rechercher des dysfonctionnements
dans la fonction de détection de fuite électrique.
Si un dysfonctionnement est détecté dans la fonction de détection de fuite élec-
trique suite à cette vérification, le témoin d’avertissement d’erreur clignote pour
en informer l’utilisateur. (P. 133)
■
Fonction de détection thermique
La fiche est équipée d’une fonction de détection thermique. Lors de la
charge, si de la chaleur est générée par un faux contact du côté prise, etc.,
cette fonction empêche la surchauffe en régulant le courant de charge.
■Conditions requises pour alimenter le véhicule en courant
Le CCID (dispositif d’interruption de circuit de charge) est conçu pour
empêcher l’alimentation en courant électrique du connecteur de charge
lorsqu’il n’est pas branché sur le véhicule, même si la fiche est insérée
dans la prise.
Fonctions de sécurité (câble de charge de mode 2)

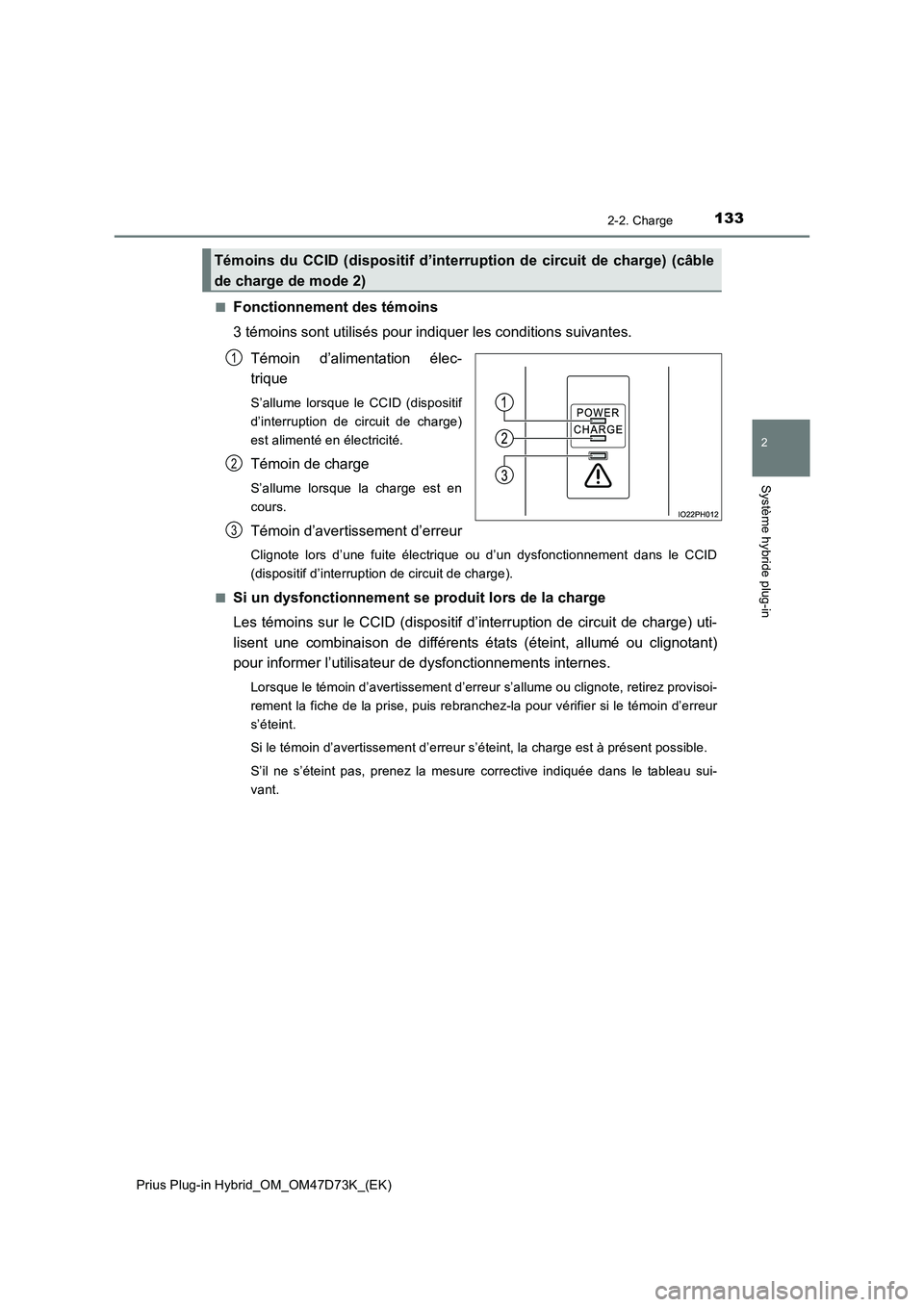

1332-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■
Fonctionnement des témoins
3 témoins sont utilisés pour indiquer les conditions suivantes.
Témoin d’alimentation élec-
trique
S’allume lorsque le CCID (dispositif
d’interruption de circuit de charge)
est alimenté en électricité.
Témoin de charge
S’allume lorsque la charge est en
cours.
Témoin d’avertissement d’erreur
Clignote lors d’une fuite électrique ou d’un dysfonctionnement dans le CCID
(dispositif d’interruption de circuit de charge).
■
Si un dysfonctionnement se produit lors de la charge
Les témoins sur le CCID (dispositif d’interruption de circuit de charge) uti-
lisent une combinaison de différents états (éteint, allumé ou clignotant)
pour informer l’utilisateur de dysfonctionnements internes.
Lorsque le témoin d’avertissement d’erreur s’allume ou clignote, retirez provisoi-
rement la fiche de la prise, puis rebranchez-la pour vérifier si le témoin d’erreur
s’éteint.
Si le témoin d’avertissement d’erreur s’éteint, la charge est à présent possible.
S’il ne s’éteint pas, prenez la mesure corrective indiquée dans le tableau sui-
vant.
Témoins du CCID (dispositif d’interruption de circuit de charge) (câble
de charge de mode 2)
1
2
3

1342-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
*1: Lorsque cela se produit, la charge est effectuée sans courant de charge limité.
*2 : Lorsque cela se produit, la charge est effectuée en utilisant un courant de charge
limité.
Etat
Témoin
d’alimentation
électriqueTémoin
d’avertissement
d’erreur
Cause/Mesure corrective
Erreur du sys-
tème de
chargeEteintEteint
ou
alluméUne fuite électrique est détectée et
la charge est annulée, ou il y a un
dysfonctionnement dans le câble
de charge.
Contactez un concession-
naire ou un réparateur Toyota
agréé ou tout autre réparateur
qualifié Allumé Clignote
Dysfonction-
nement de la
détection
thermique de
la fiche
ClignoteClignote
La pièce de détection thermique de
la fiche présente un dysfonctionne-
ment.
*1
Contactez un concession-
naire ou un réparateur Toyota
agréé ou tout autre réparateur
qualifié
Détection
d’augmenta-
tion de
température
de la fiche
ClignoteEteint
Une augmentation de température
de la fiche causée par un faux
contact entre la prise et la fiche a
été détectée.
*2
Assurez-vous que la fiche est
correctement branchée sur la
prise.
Avertisse-
ment de durée
de vie du
câble de
charge
AlluméClignote
La durée de vie utile du câble de
charge va expirer en raison du
nombre de charges effectuées.
Contactez un concession-
naire ou un réparateur Toyota
agréé ou tout autre réparateur
qualifié
Durée de vie
du câble de
charge
AlluméAllumé
Le nombre de charges possibles du
câble de charge est dépassé.
Contactez un concession-
naire ou un réparateur Toyota
agréé ou tout autre réparateur
qualifié

1352-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Le cordon d’alimentation doit être remplacé en suivant la procédure ci-après.
Préparez le câble de charge
( P. 128) et le cordon d’alimen-
tation de rechange.
Tirez la clé de déverrouillage.
Veillez à ne pas perdre la clé de déver-
rouillage après l’avoir retirée.
Retirez le capuchon du connecteur
de cordon d’alimentation.
Insérez la clé de déverrouillage
dans la fente de déverrouillage du
CCID (dispositif d’interruption de
circuit de charge).
Insérez la clé de déverrouillage dans le
sens indiqué sur l’illustration.
Remplacement du cordon d’alimentation (câble de charge de mode 2)
(si le véhicule en est équipé)
1
2
3
4

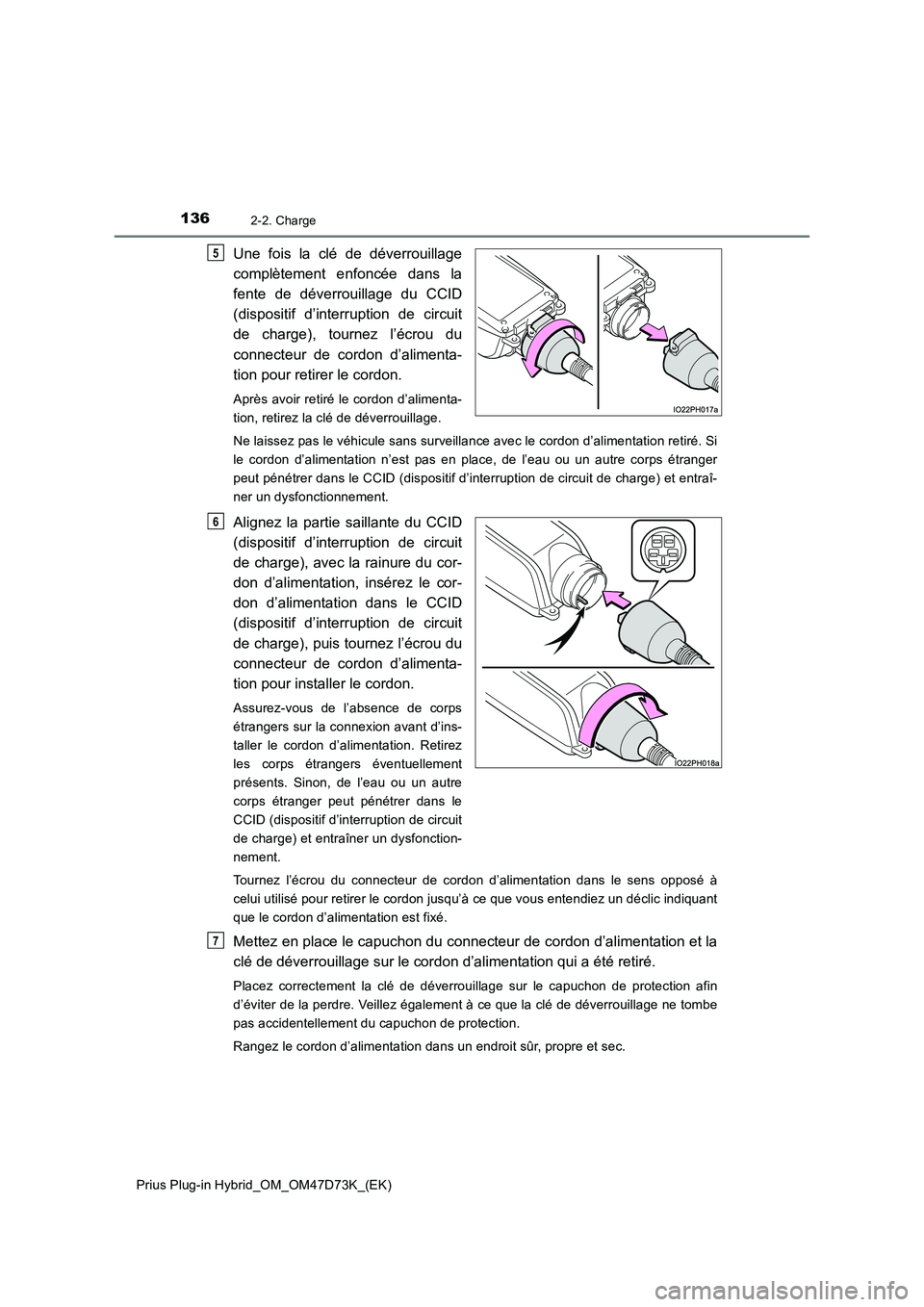

1362-2. Charge
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Une fois la clé de déverrouillage
complètement enfoncée dans la
fente de déverrouillage du CCID
(dispositif d’interruption de circuit
de charge), tournez l’écrou du
connecteur de cordon d’alimenta-
tion pour retirer le cordon.
Après avoir retiré le cordon d’alimenta-
tion, retirez la clé de déverrouillage.
Ne laissez pas le véhicule sans surveillance avec le cordon d’alimentation retiré. Si
le cordon d’alimentation n’est pas en place, de l’eau ou un autre corps étranger
peut pénétrer dans le CCID (dispositif d’interruption de circuit de charge) et entraî-
ner un dysfonctionnement.
Alignez la partie saillante du CCID
(dispositif d’interruption de circuit
de charge), avec la rainure du cor-
don d’alimentation, insérez le cor-
don d’alimentation dans le CCID
(dispositif d’interruption de circuit
de charge), puis tournez l’écrou du
connecteur de cordon d’alimenta-
tion pour installer le cordon.
Assurez-vous de l’absence de corps
étrangers sur la connexion avant d’ins-
taller le cordon d’alimentation. Retirez
les corps étrangers éventuellement
présents. Sinon, de l’eau ou un autre
corps étranger peut pénétrer dans le
CCID (dispositif d’interruption de circuit
de charge) et entraîner un dysfonction-
nement.
Tournez l’écrou du connecteur de cordon d’alimentation dans le sens opposé à
celui utilisé pour retirer le cordon jusqu’à ce que vous entendiez un déclic indiquant
que le cordon d’alimentation est fixé.
Mettez en place le capuchon du connecteur de cordon d’alimentation et la
clé de déverrouillage sur le cordon d’alimentation qui a été retiré.
Placez correctement la clé de déverrouillage sur le capuchon de protection afin
d’éviter de la perdre. Veillez également à ce que la clé de déverrouillage ne tombe
pas accidentellement du capuchon de protection.
Rangez le cordon d’alimentation dans un endroit sûr, propre et sec.
5
6
7
