2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

5215-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
NOTE
■Lors de l’utilisation du capteur d’aide au stationnement Toyota
Dans les situations suivantes, le système peut ne pas fonctionner correctement à
cause d’un dysfonctionnement de capteur, etc. Faites vérifier votre véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur quali-
fié.
● L’affichage de fonctionnement du capteur d’aide au stationnement Toyota clignote,
et un signal sonore retentit alors qu’aucun obstacle n’a été détecté.
● Si la zone entourant un capteur subit une collision ou un impact important.
● Si le pare-chocs subit une collision.
● Si l’écran s’affiche et reste allumé sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de boue sur le
capteur, le capteur est probablement défectueux.
■ Remarques concernant le lavage du véhicule
● Ne dirigez pas de jets d’eau ou de vapeur violents sur la zone de capteur.
Cela pourrait entraîner un dysfonctionnement du capteur.
● Lorsque vous utilisez de la vapeur pour laver le véhicule, ne dirigez pas la vapeur
trop près des capteurs. Les capteurs risquent de ne plus fonctionner correctement
s’ils se trouvent au contact de la vapeur.

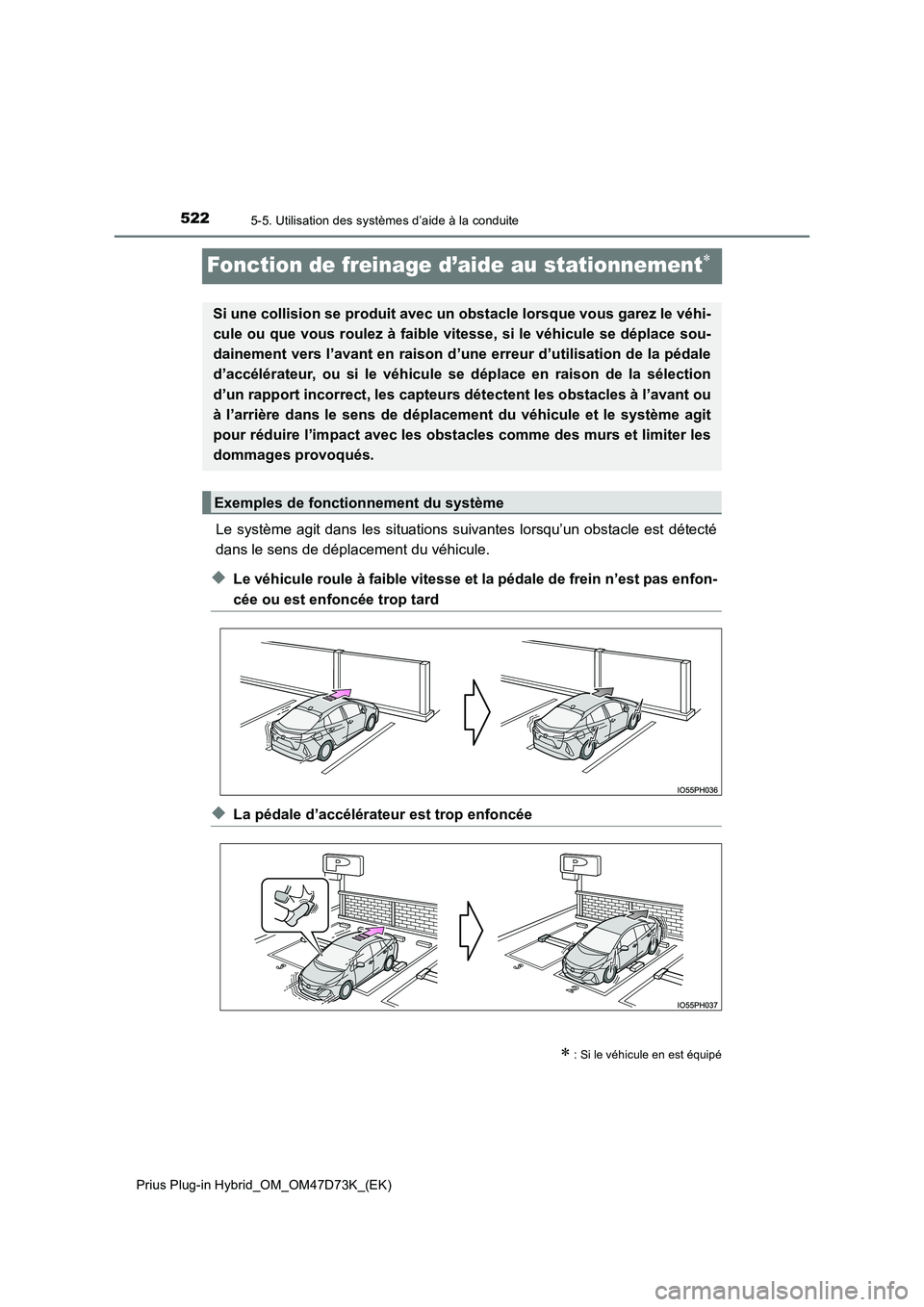

5225-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Fonction de freinage d’aide au stationnement
Le système agit dans les situations suivantes lorsqu’un obstacle est détecté
dans le sens de déplacement du véhicule.
◆Le véhicule roule à faible vitesse et la pédale de frein n’est pas enfon-
cée ou est enfoncée trop tard
◆La pédale d’accélérateur est trop enfoncée
 : Si le véhicule en est équipé
Si une collision se produit avec un obstacle lorsque vous garez le véhi-
cule ou que vous roulez à faible vitesse, si le véhicule se déplace sou-
dainement vers l’avant en raison d’une erreur d’utilisation de la pédale
d’accélérateur, ou si le véhicule se déplace en raison de la sélection
d’un rapport incorrect, les capteurs détectent les obstacles à l’avant ou
à l’arrière dans le sens de déplacement du véhicule et le système agit
pour réduire l’impact avec les obstacles comme des murs et limiter les
dommages provoqués.
Exemples de fonctionnement du système

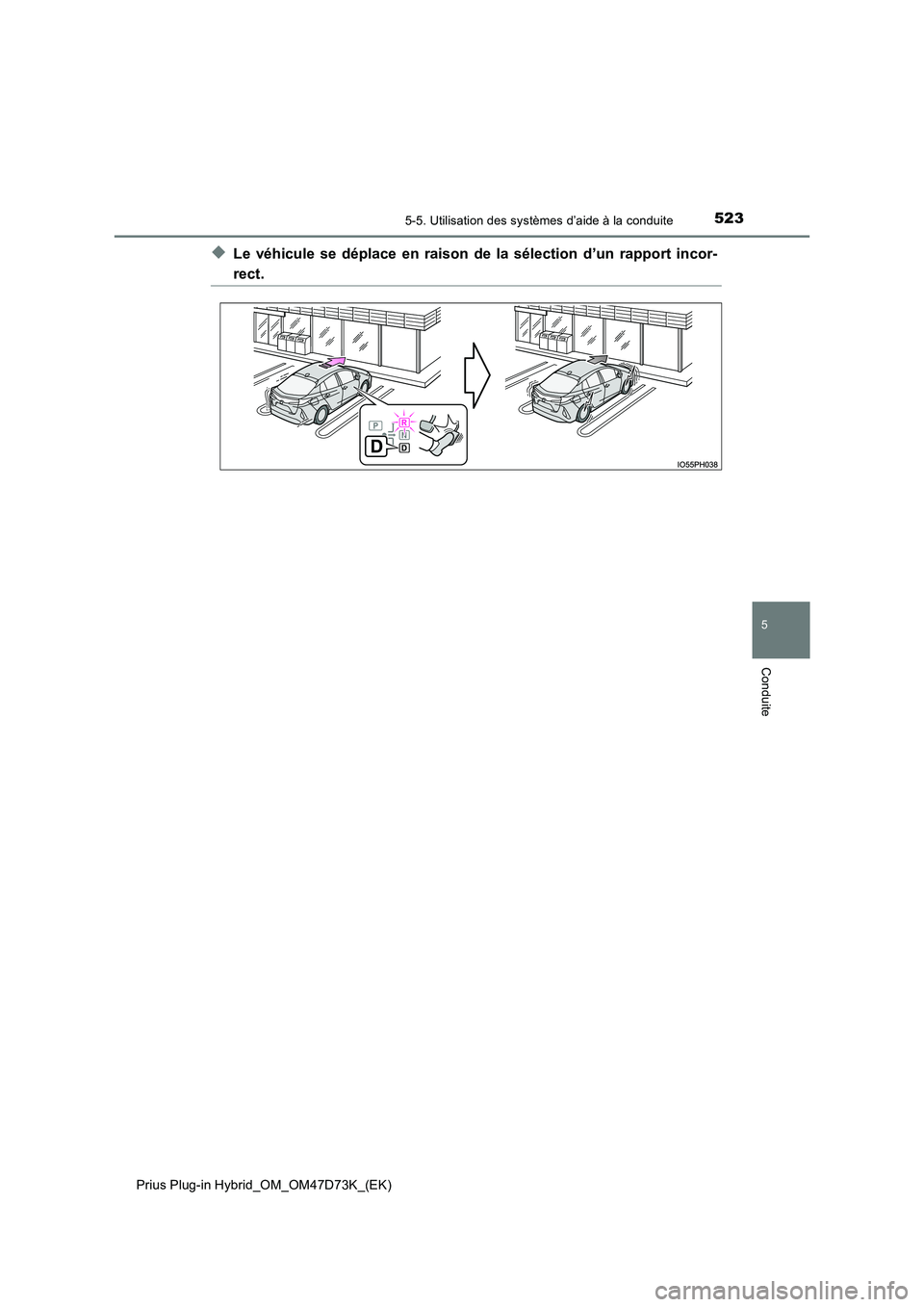

5235-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
◆Le véhicule se déplace en raison de la sélection d’un rapport incor-
rect.

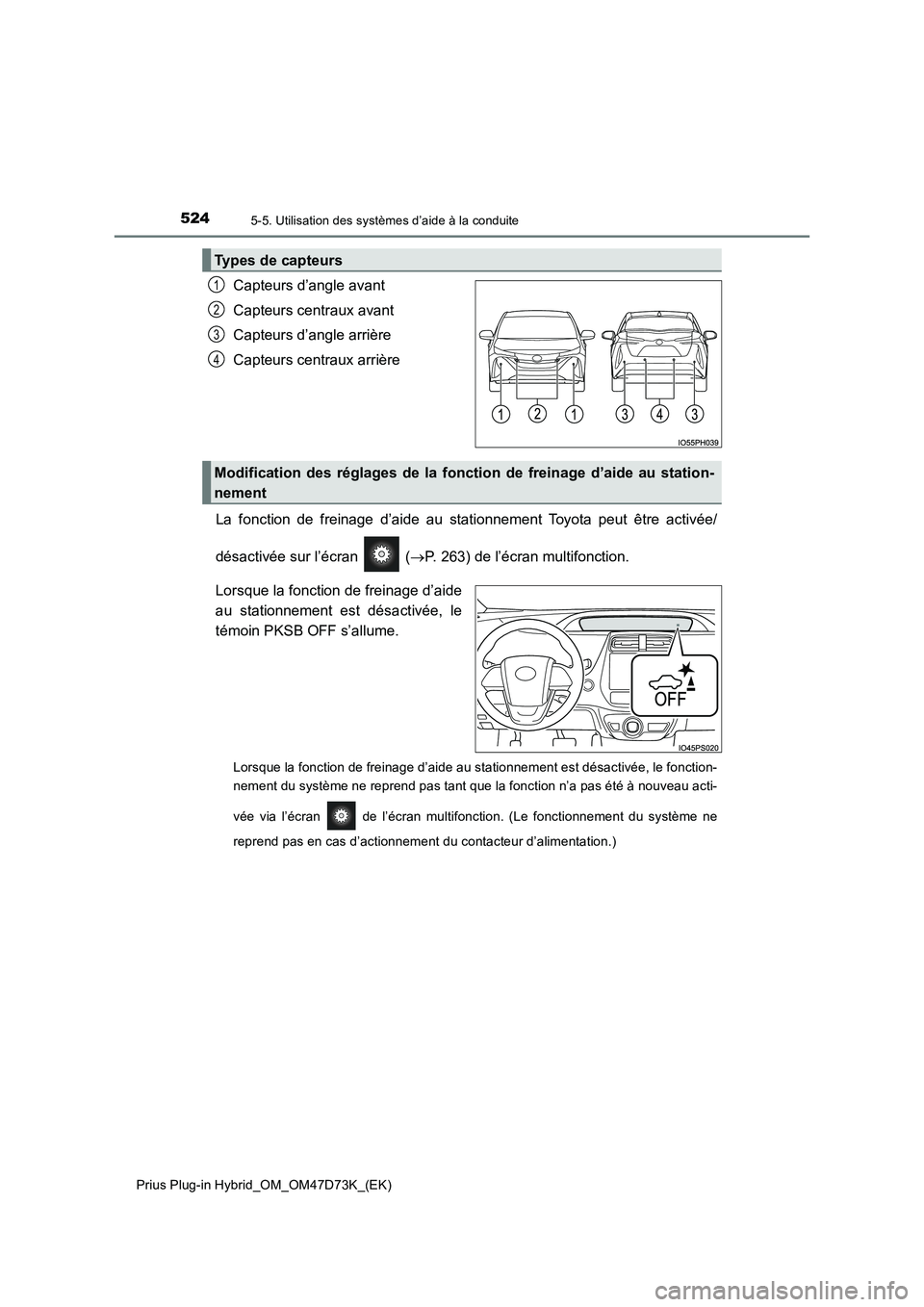

5245-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
La fonction de freinage d’aide au stationnement Toyota peut être activée/
désactivée sur l’écran ( P. 263) de l’écran multifonction.
Lorsque la fonction de freinage d’aide
au stationnement est désactivée, le
témoin PKSB OFF s’allume.
Lorsque la fonction de freinage d’aide au stationnement est désactivée, le fonction-
nement du système ne reprend pas tant que la fonction n’a pas été à nouveau acti-
vée via l’écran de l’écran multifonction. (Le fonctionnement du système ne
reprend pas en cas d’actionnement du contacteur d’alimentation.)
Types de capteurs
1
2
3
4
Modification des réglages de la fonction de freinage d’aide au station-
nement

5255-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
Lorsque la fonction de freinage d’aide au stationnement détecte un obstacle
et qu’il y a un risque de collision, la puissance du système hybride est limitée
pour empêcher une augmentation de la vitesse du véhicule. (Commande de
limite de puissance du système hybride : A)
De plus, si la pédale d’accélérateur est maintenue enfoncée, les freins sont
engagés pour réduire la vitesse du véhicule. (Commande de freinage : B)
Fonctionnement

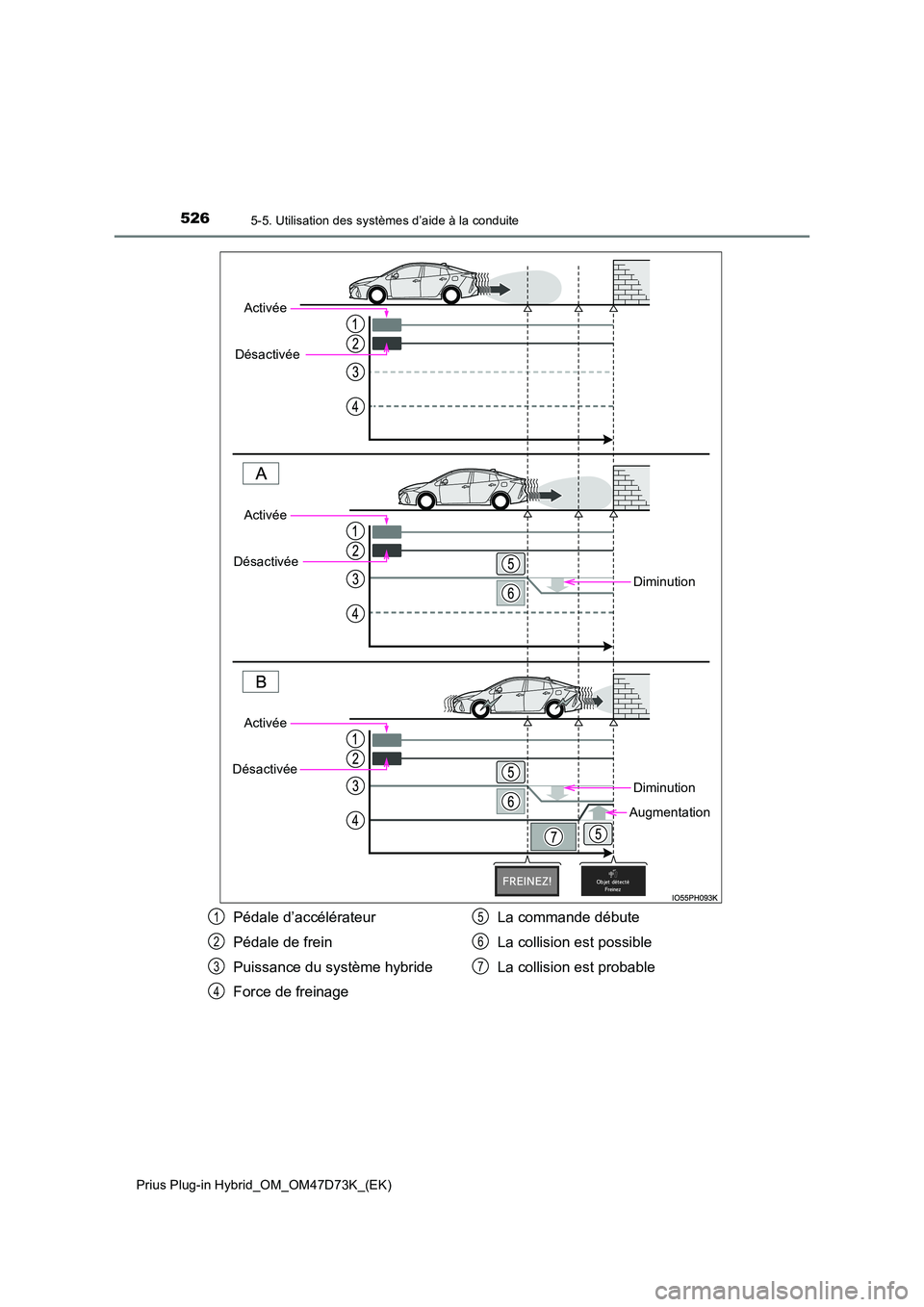

5265-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Diminution
Diminution
Augmentation
Activée
Désactivée
Activée
Désactivée
Activée
Désactivée
Pédale d’accélérateur
Pédale de frein
Puissance du système hybride
Force de freinage
La commande débute
La collision est possible
La collision est probable
1
2
3
4
5
6
7

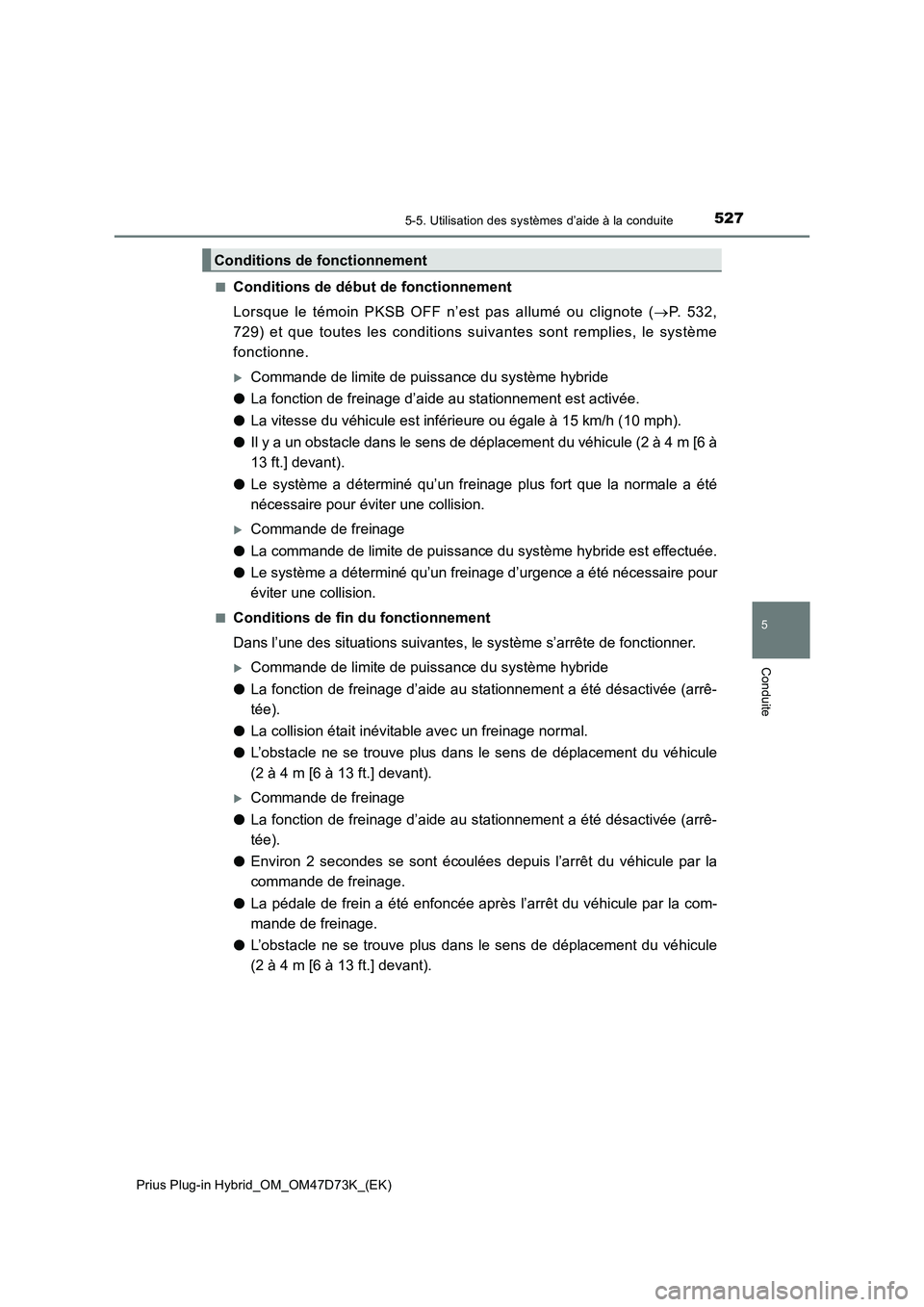

5275-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
5
Conduite
■Conditions de début de fonctionnement
Lorsque le témoin PKSB OFF n’est pas allumé ou clignote (P. 532,
729) et que toutes les conditions suivantes sont remplies, le système
fonctionne.
Commande de limite de puissance du système hybride
●La fonction de freinage d’aide au stationnement est activée.
●La vitesse du véhicule est inférieure ou égale à 15 km/h (10 mph).
●Il y a un obstacle dans le sens de déplacement du véhicule (2 à 4 m [6 à
13 ft.] devant).
●Le système a déterminé qu’un freinage plus fort que la normale a été
nécessaire pour éviter une collision.
Commande de freinage
●La commande de limite de puissance du système hybride est effectuée.
●Le système a déterminé qu’un freinage d’urgence a été nécessaire pour
éviter une collision.
■Conditions de fin du fonctionnement
Dans l’une des situations suivantes, le système s’arrête de fonctionner.
Commande de limite de puissance du système hybride
●La fonction de freinage d’aide au stationnement a été désactivée (arrê-
tée).
●La collision était inévitable avec un freinage normal.
●L’obstacle ne se trouve plus dans le sens de déplacement du véhicule
(2 à 4 m [6 à 13 ft.] devant).
Commande de freinage
●La fonction de freinage d’aide au stationnement a été désactivée (arrê-
tée).
●Environ 2 secondes se sont écoulées depuis l’arrêt du véhicule par la
commande de freinage.
●La pédale de frein a été enfoncée après l’arrêt du véhicule par la com-
mande de freinage.
●L’obstacle ne se trouve plus dans le sens de déplacement du véhicule
(2 à 4 m [6 à 13 ft.] devant).
Conditions de fonctionnement

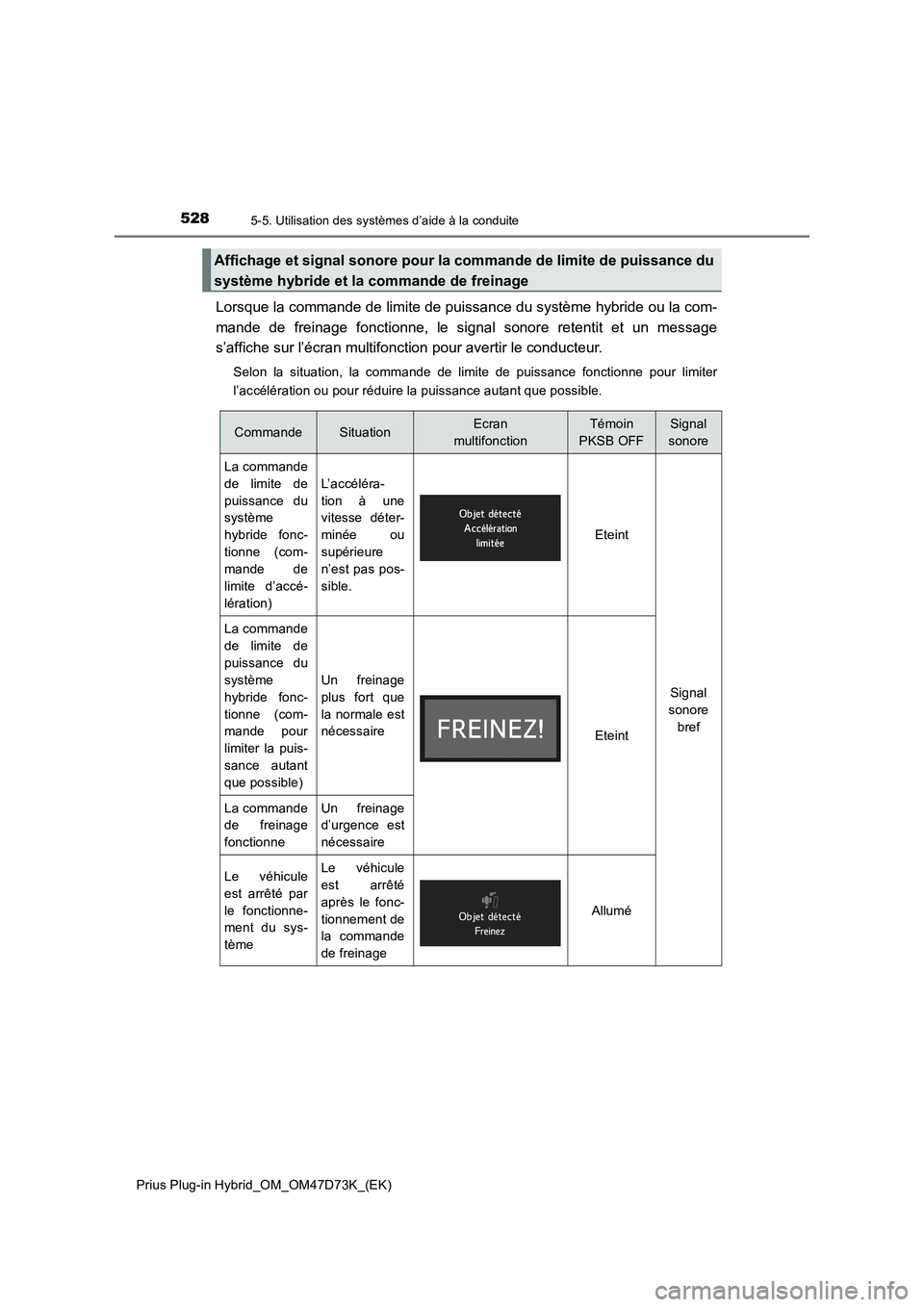

5285-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Lorsque la commande de limite de puissance du système hybride ou la com-
mande de freinage fonctionne, le signal sonore retentit et un message
s’affiche sur l’écran multifonction pour avertir le conducteur.
Selon la situation, la commande de limite de puissance fonctionne pour limiter
l’accélération ou pour réduire la puissance autant que possible.
Affichage et signal sonore pour la commande de limite de puissance du
système hybride et la commande de freinage
CommandeSituationEcran
multifonctionTémoin
PKSB OFFSignal
sonore
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande de
limite d’accé-
lération)
L’accéléra-
tion à une
vitesse déter-
minée ou
supérieure
n’est pas pos-
sible.
Eteint
Signal
sonore
bref
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande pour
limiter la puis-
sance autant
que possible)
Un freinage
plus fort que
la normale est
nécessaire
Eteint
La commande
de freinage
fonctionneUn freinage
d’urgence est
nécessaire
Le véhicule
est arrêté par
le fonctionne-
ment du sys-
tèmeLe véhicule
est arrêté
après le fonc-
tionnement de
la commande
de freinage
Allumé
