2021 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

209
3Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)3. Combiné d’instruments
Combiné d’instruments ........... 210
Voyants et témoins.................. 220
Affichage principal ................... 228
Ecran multifonction.................. 236
Affichage tête haute ................ 271
Ecran de contrôleur d’énergie/
consommation ...................... 278

2103. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

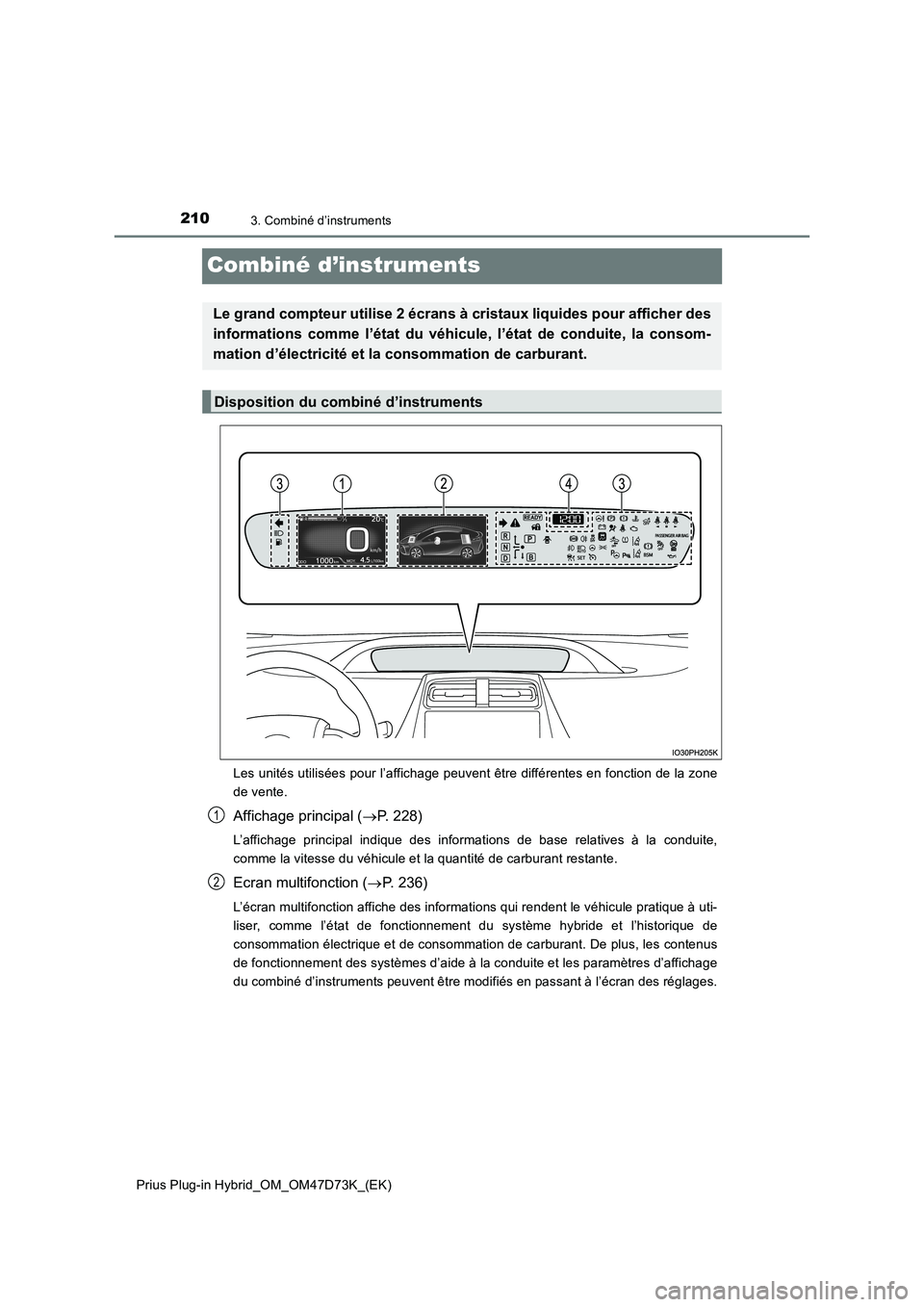

Combiné d’instruments
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
Affichage principal (P. 228)
L’affichage principal indique des informations de base relatives à la conduite,
comme la vitesse du véhicule et la quantité de carburant restante.
Ecran multifonction (P. 236)
L’écran multifonction affiche des informations qui rendent le véhicule pratique à uti-
liser, comme l’état de fonctionnement du système hybride et l’historique de
consommation électrique et de consommation de carburant. De plus, les contenus
de fonctionnement des systèmes d’aide à la conduite et les paramètres d’affichage
du combiné d’instruments peuvent être modifiés en passant à l’écran des réglages.
Le grand compteur utilise 2 écrans à cristaux liquides pour afficher des
informations comme l’état du véhicule, l’état de conduite, la consom-
mation d’électricité et la consommation de carburant.
Disposition du combiné d’instruments
1
2

2113. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)
Voyants et témoins (P. 220)
Les voyants et témoins s’allument ou clignotent pour indiquer des dysfonctionne-
ments du véhicule ou pour afficher l’état de fonctionnement des systèmes du véhi-
cule.
Montre de bord (P. 216)
Les contacteurs de commande du compteur placés sur le volant peuvent être
utilisés pour faire changer l’affichage de l’écran et modifier les réglages asso-
ciés aux fonctions affichées sur l’écran.
Chaque fois que la touche est
enfoncée, l’affichage du kilomé-
trage passe au compteur kilomé-
trique, au compteur partiel, etc. et
les informations sur la consomma-
tion de carburant pour chaque dis-
tance changent également.
(P. 230)
Appuyer sur , , ou
permet d’effectuer des opérations
telles que faire défiler l’écran
*,
faire changer les contenus de l’affi-
chage
* et déplacer le curseur.
Cette touche permet d’effectuer des opérations telles que sélectionner
l’élément actuel ou activer et désactiver l’affichage.
Lorsque cette touche est enfoncée, l’affichage revient à l’écran précédent.
*: Sur les écrans où il est possible de faire défiler l’écran et de changer l’affichage, des
repères sont affichés pour indiquer le sens de fonctionnement (comme et ).
Opérations associées au combiné d’instruments
3
4
1
2
3
4

2123. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

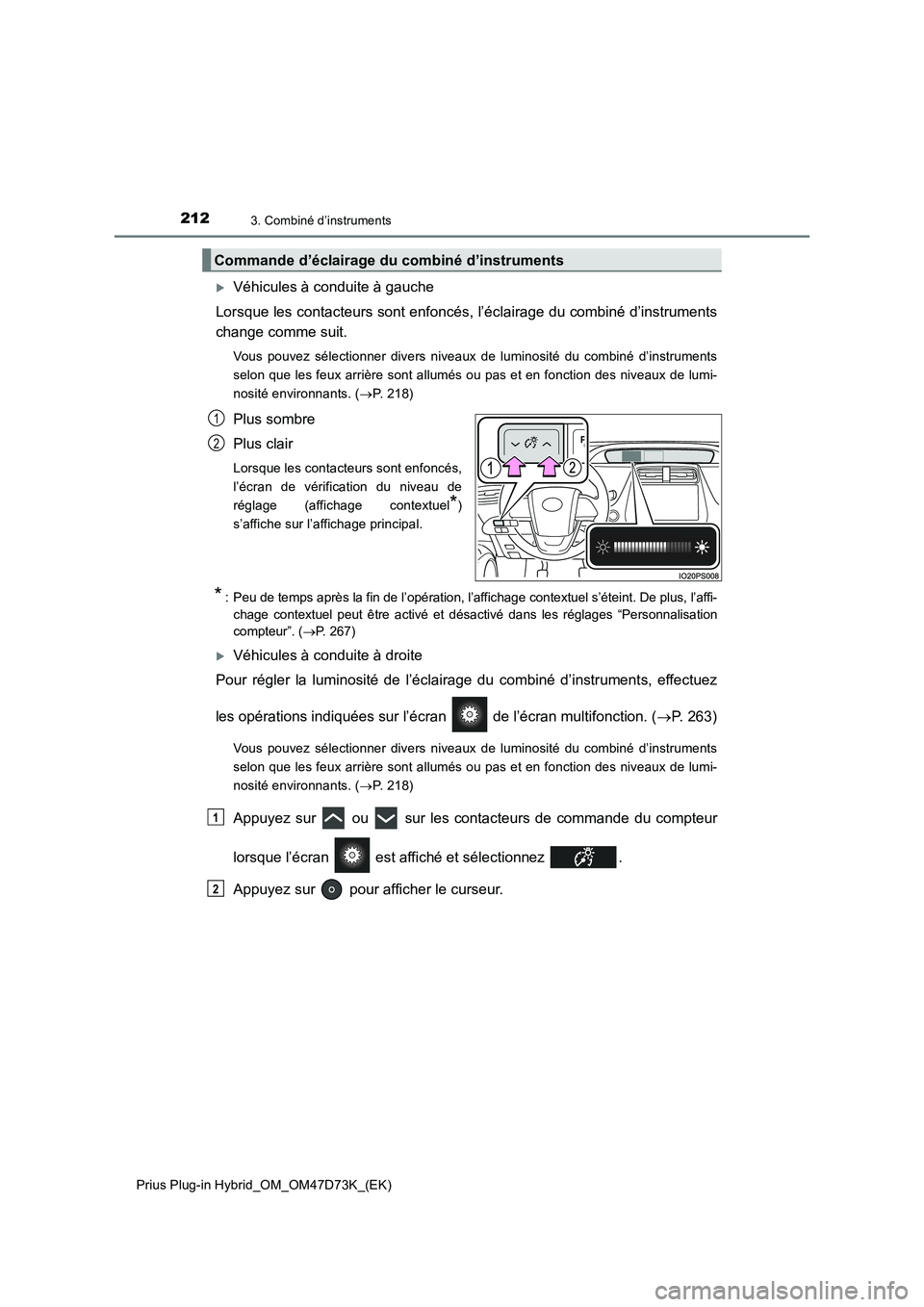

Véhicules à conduite à gauche
Lorsque les contacteurs sont enfoncés, l’éclairage du combiné d’instruments
change comme suit.
Vous pouvez sélectionner divers niveaux de luminosité du combiné d’instruments
selon que les feux arrière sont allumés ou pas et en fonction des niveaux de lumi-
nosité environnants. (P. 2 1 8 )
Plus sombre
Plus clair
Lorsque les contacteurs sont enfoncés,
l’écran de vérification du niveau de
réglage (affichage contextuel
*)
s’affiche sur l’affichage principal.
* : Peu de temps après la fin de l’opération, l’affichage contextuel s’éteint. De plus, l’affi-
chage contextuel peut être activé et désactivé dans les réglages “Personnalisation
compteur”. (P. 267)
Véhicules à conduite à droite
Pour régler la luminosité de l’éclairage du combiné d’instruments, effectuez
les opérations indiquées sur l’écran de l’écran multifonction. (P. 263)
Vous pouvez sélectionner divers niveaux de luminosité du combiné d’instruments
selon que les feux arrière sont allumés ou pas et en fonction des niveaux de lumi-
nosité environnants. (P. 2 1 8 )
Appuyez sur ou sur les contacteurs de commande du compteur
lorsque l’écran est affiché et sélectionnez .
Appuyez sur pour afficher le curseur.
Commande d’éclairage du combiné d’instruments
1
2
1
2

2133. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

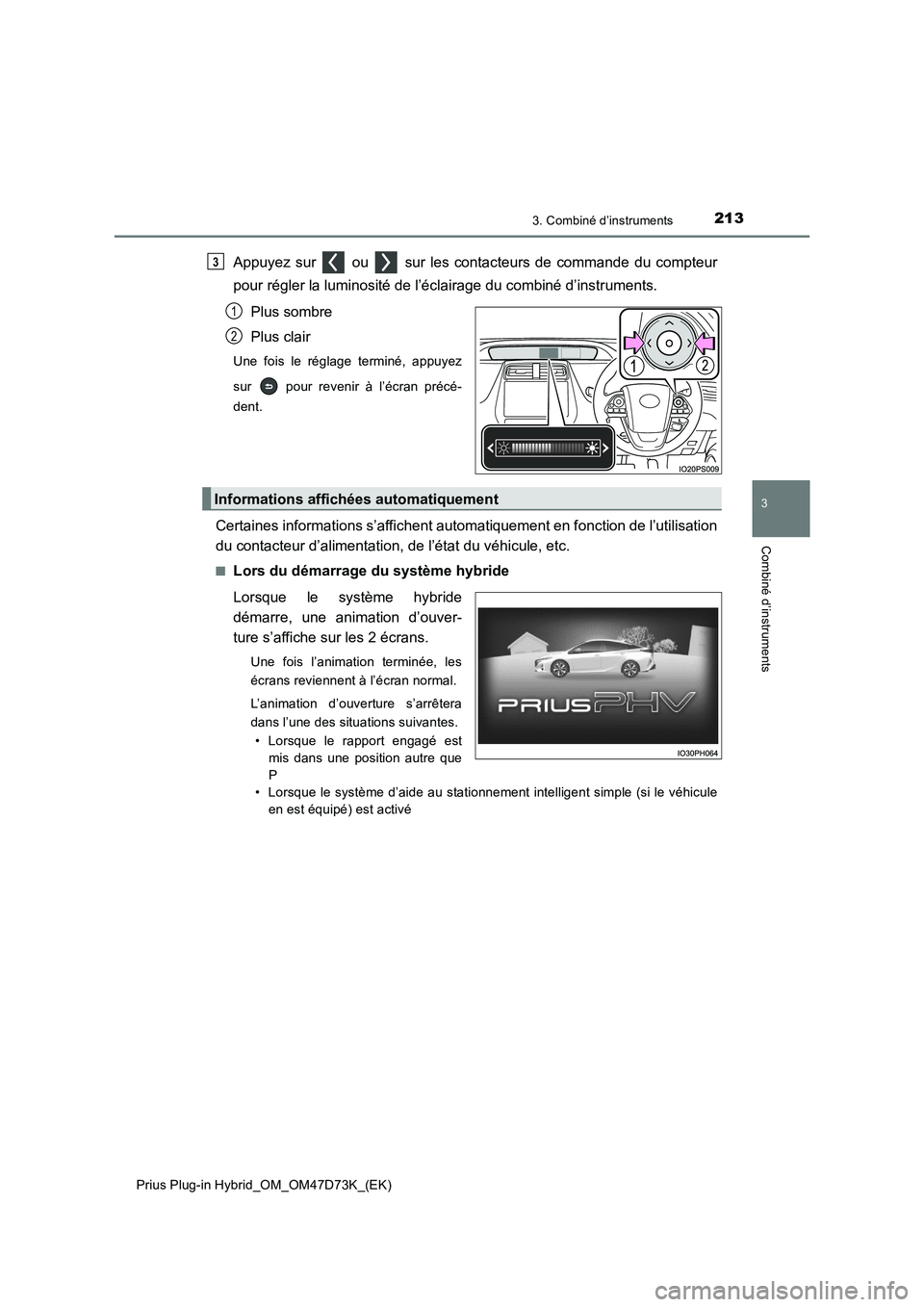

Appuyez sur ou sur les contacteurs de commande du compteur
pour régler la luminosité de l’éclairage du combiné d’instruments.
Plus sombre
Plus clair
Une fois le réglage terminé, appuyez
sur pour revenir à l’écran précé-
dent.
Certaines informations s’affichent automatiquement en fonction de l’utilisation
du contacteur d’alimentation, de l’état du véhicule, etc.
■Lors du démarrage du système hybride
Lorsque le système hybride
démarre, une animation d’ouver-
ture s’affiche sur les 2 écrans.
Une fois l’animation terminée, les
écrans reviennent à l’écran normal.
L’animation d’ouverture s’arrêtera
dans l’une des situations suivantes.
• Lorsque le rapport engagé est
mis dans une position autre que
P
• Lorsque le système d’aide au stationnement intelligent simple (si le véhicule
en est équipé) est activé
3
1
2
Informations affichées automatiquement

2143. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)■
Lorsque les systèmes d’aide à la conduite fonctionnent
Lorsque vous utilisez des systèmes d’assistance à la conduite comme le
régulateur de vitesse dynamique à radar à plage de vitesses intégrale
(P. 462) et le système LTA (aide au maintien de la trajectoire) (P. 440),
les informations relatives à chaque système s’affichent automatiquement
sur l’écran multifonction, en fonction de la situation.
Pour plus de détails concernant les informations affichées et les contenus de
l’affichage, reportez-vous à la page explicative relative à chaque système.
■
Lorsqu’il y a des informations à notifier concernant le véhicule
Lorsqu’un rapport est sélectionné par erreur ou qu’il y a un problème au
niveau d’un système du véhicule, un message d’avertissement (ou une
image) s’affiche sur l’écran multifonction.
Si un message d’avertissement apparaît, suivez les instructions qui s’affichent à
l’écran. (P. 7 3 5 )
■
Lorsque le contacteur d’alimentation est désactivé (véhicules avec
capteur d’intrusion)
L’écran de sélection d’activation/de
désactivation du capteur d’intru-
sion s’affiche sur l’écran multifonc-
tion. (P. 92)
■Lors du l’arrêt du système hybride
●Lorsque le système hybride est arrêté, l’écran “Bilan” s’affiche sur
l’écran multifonction (pendant environ 30 secondes
*1).
Lorsque l’écran “Bilan” est affiché, les informations suivantes peuvent
être affichées en appuyant sur , , ou sur les contac-
teurs de commande du compteur.

2153. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

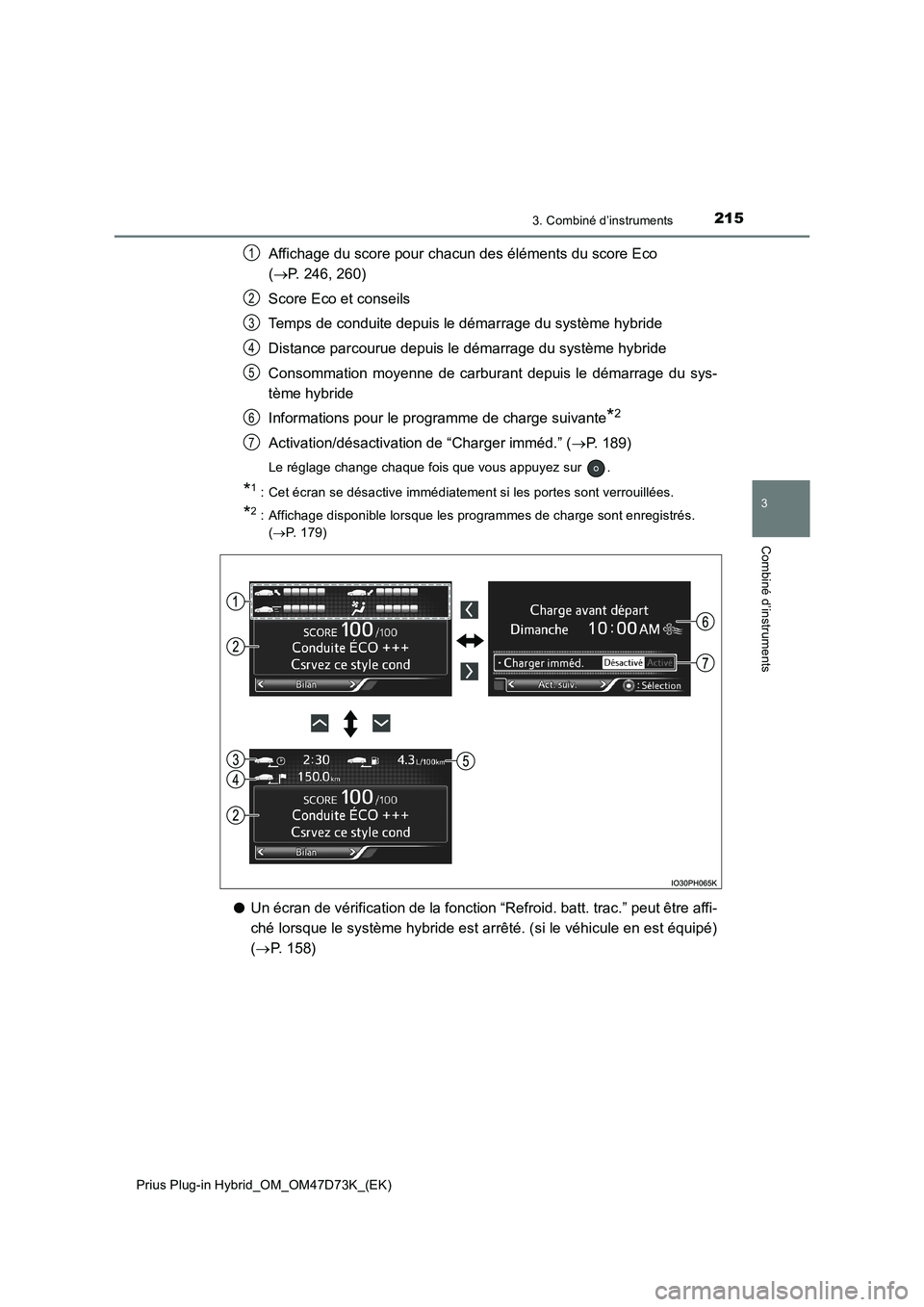

Affichage du score pour chacun des éléments du score Eco
(P. 246, 260)
Score Eco et conseils
Temps de conduite depuis le démarrage du système hybride
Distance parcourue depuis le démarrage du système hybride
Consommation moyenne de carburant depuis le démarrage du sys-
tème hybride
Informations pour le programme de charge suivante
*2
Activation/désactivation de “Charger imméd.” (P. 189)
Le réglage change chaque fois que vous appuyez sur .
*1: Cet écran se désactive immédiatement si les portes sont verrouillées.
*2: Affichage disponible lorsque les programmes de charge sont enregistrés.
(P. 179)
●Un écran de vérification de la fonction “Refroid. batt. trac.” peut être affi-
ché lorsque le système hybride est arrêté. (si le véhicule en est équipé)
(P. 158)
1
2
3
4
5
6
7

2163. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47D73K_(EK)

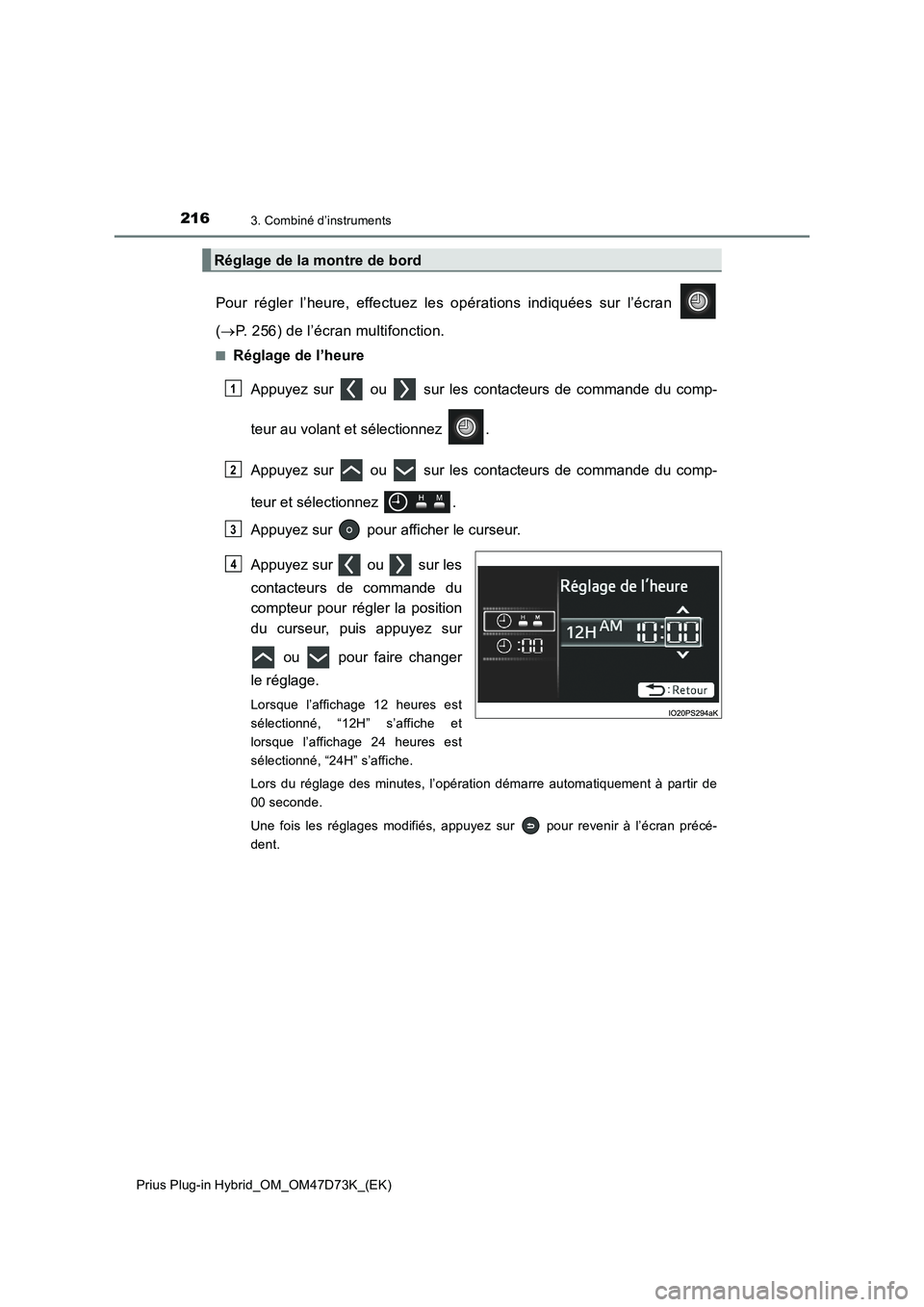

Pour régler l’heure, effectuez les opérations indiquées sur l’écran
(P. 256) de l’écran multifonction.
■Réglage de l’heure
Appuyez sur ou sur les contacteurs de commande du comp-
teur au volant et sélectionnez .
Appuyez sur ou sur les contacteurs de commande du comp-
teur et sélectionnez .
Appuyez sur pour afficher le curseur.
Appuyez sur ou sur les
contacteurs de commande du
compteur pour régler la position
du curseur, puis appuyez sur
ou pour faire changer
le réglage.
Lorsque l’affichage 12 heures est
sélectionné, “12H” s’affiche et
lorsque l’affichage 24 heures est
sélectionné, “24H” s’affiche.
Lors du réglage des minutes, l’opération démarre automatiquement à partir de
00 seconde.
Une fois les réglages modifiés, appuyez sur pour revenir à l’écran précé-
dent.
Réglage de la montre de bord
1
2
3
34
