2021 TOYOTA PRIUS PLUG-IN HYBRID Manual del propietario (in Spanish)

7057-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
7
Mantenimiento y cuidados

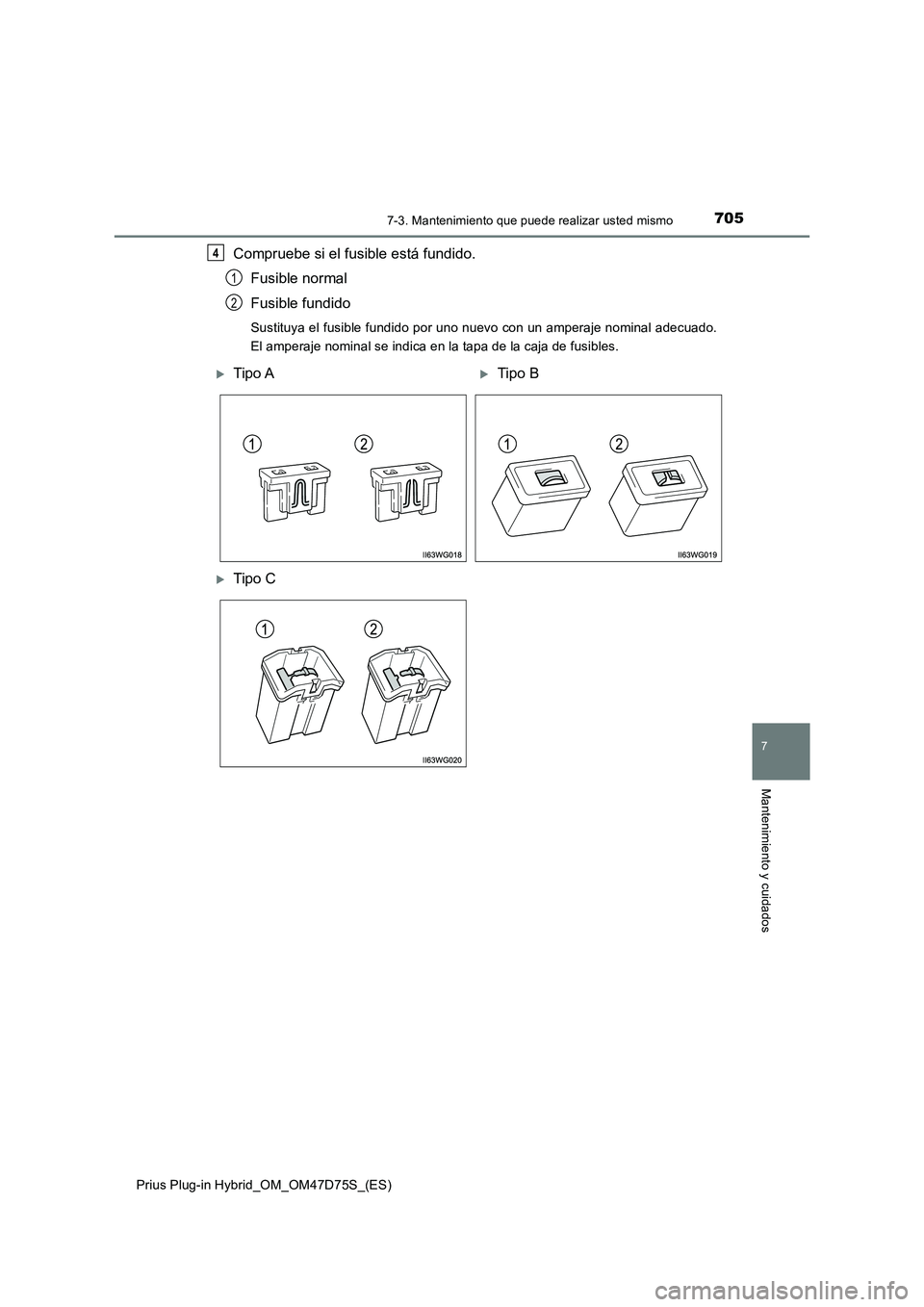

Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado.
El amperaje nominal se indica en la tapa de la caja de fusibles.
4
1
2
Tipo ATipo B
Tipo C

7067-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
■Después de cambiar un fusible
● Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( P. 707)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
■ Si hay una sobrecarga en un circuito
Los fusibles se han diseñado para fundirse, protegiendo de daños el mazo de cables.
■ Al cambiar las bombillas
Toyota recomienda la utilización de productos Toyota genuinos diseñados para este
vehículo. Debido a que determinadas bombillas están conectadas a circuitos diseña-
dos para evitar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para
este vehículo podrían no ser utilizables.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría causar daños al vehículo y provocar un incendio o lesiones.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determi-
nen y solucionen la causa de la sobrecarga eléctrica.

7077-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
7
Mantenimiento y cuidados
Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (P. 792)
Luz de marcha atrás
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un dist ribuidor o taller de reparaciones
Toyota autorizado, o por cualquier otro taller de reparaciones cualifi-
cado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas

7087-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)

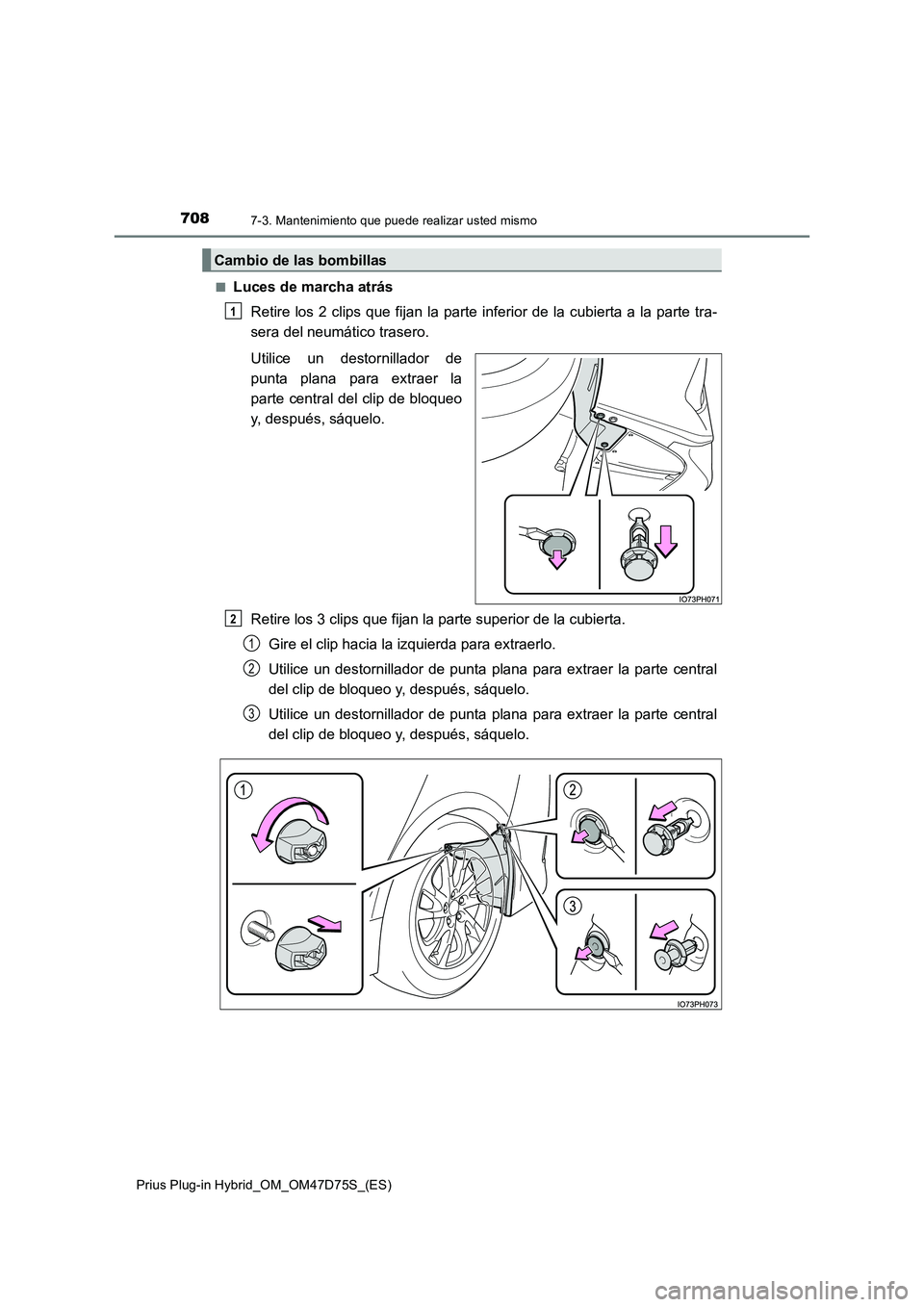

■Luces de marcha atrás
Retire los 2 clips que fijan la parte inferior de la cubierta a la parte tra-
sera del neumático trasero.
Utilice un destornillador de
punta plana para extraer la
parte central del clip de bloqueo
y, después, sáquelo.
Retire los 3 clips que fijan la parte superior de la cubierta.
Gire el clip hacia la izquierda para extraerlo.
Utilice un destornillador de punta plana para extraer la parte central
del clip de bloqueo y, después, sáquelo.
Utilice un destornillador de punta plana para extraer la parte central
del clip de bloqueo y, después, sáquelo.
Cambio de las bombillas
1
2
1
2
3

7097-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
7
Mantenimiento y cuidados

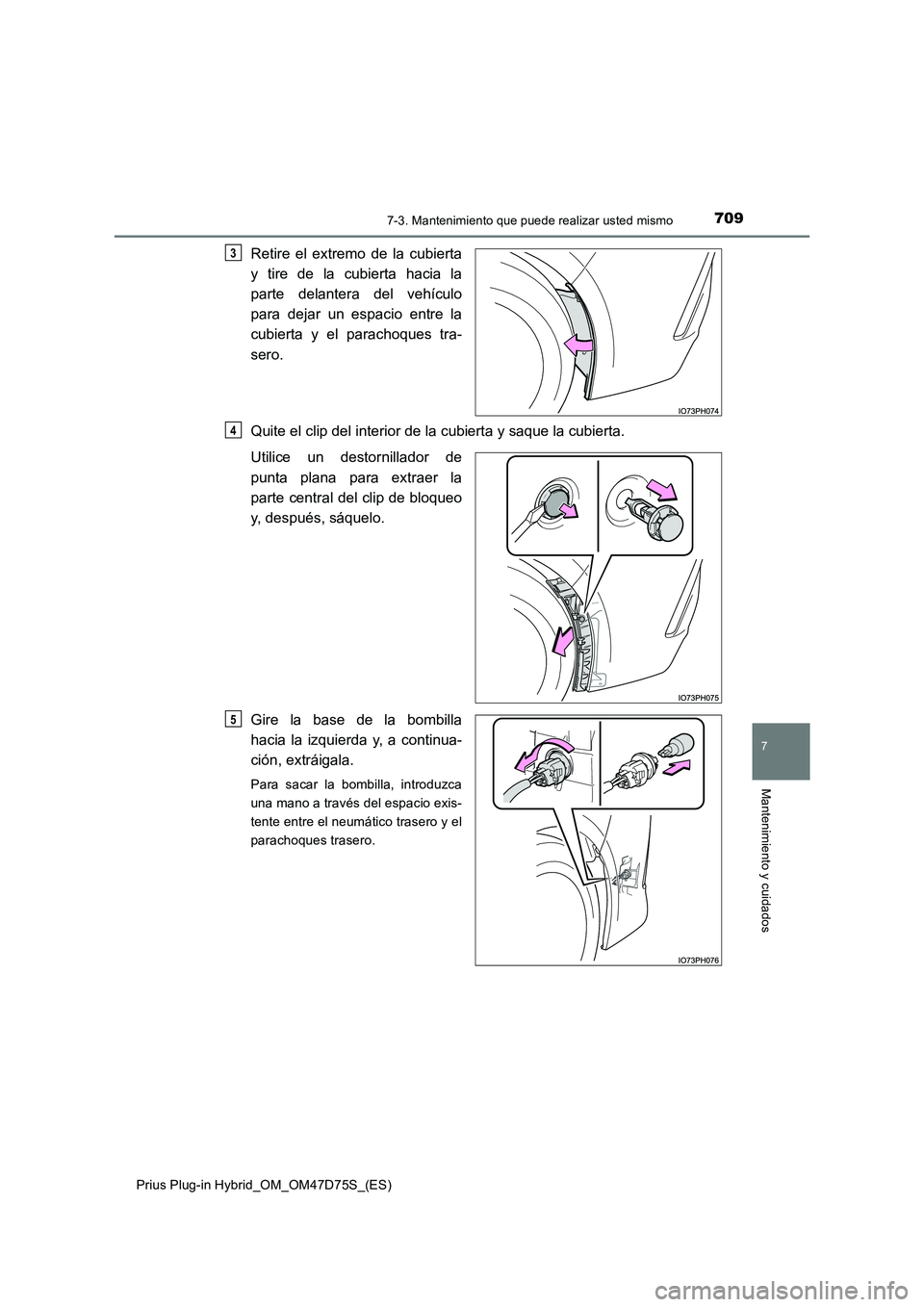

Retire el extremo de la cubierta
y tire de la cubierta hacia la
parte delantera del vehículo
para dejar un espacio entre la
cubierta y el parachoques tra-
sero.
Quite el clip del interior de la cubierta y saque la cubierta.
Utilice un destornillador de
punta plana para extraer la
parte central del clip de bloqueo
y, después, sáquelo.
Gire la base de la bombilla
hacia la izquierda y, a continua-
ción, extráigala.
Para sacar la bombilla, introduzca
una mano a través del espacio exis-
tente entre el neumático trasero y el
parachoques trasero.
3
4
5

7107-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)

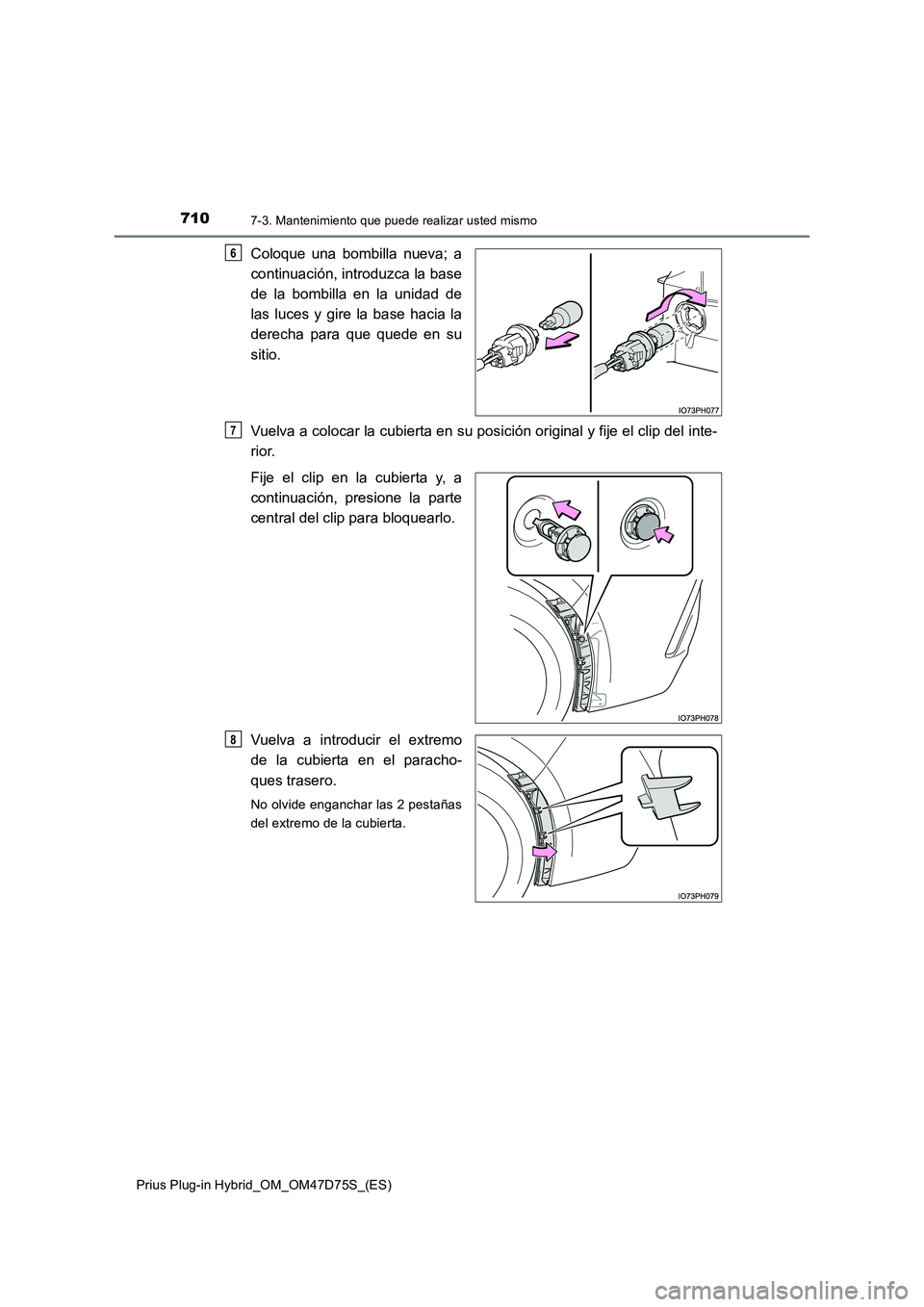

Coloque una bombilla nueva; a
continuación, introduzca la base
de la bombilla en la unidad de
las luces y gire la base hacia la
derecha para que quede en su
sitio.
Vuelva a colocar la cubierta en su posición original y fije el clip del inte-
rior.
Fije el clip en la cubierta y, a
continuación, presione la parte
central del clip para bloquearlo.
Vuelva a introducir el extremo
de la cubierta en el paracho-
ques trasero.
No olvide enganchar las 2 pestañas
del extremo de la cubierta.
6
7
8

7117-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
7
Mantenimiento y cuidados

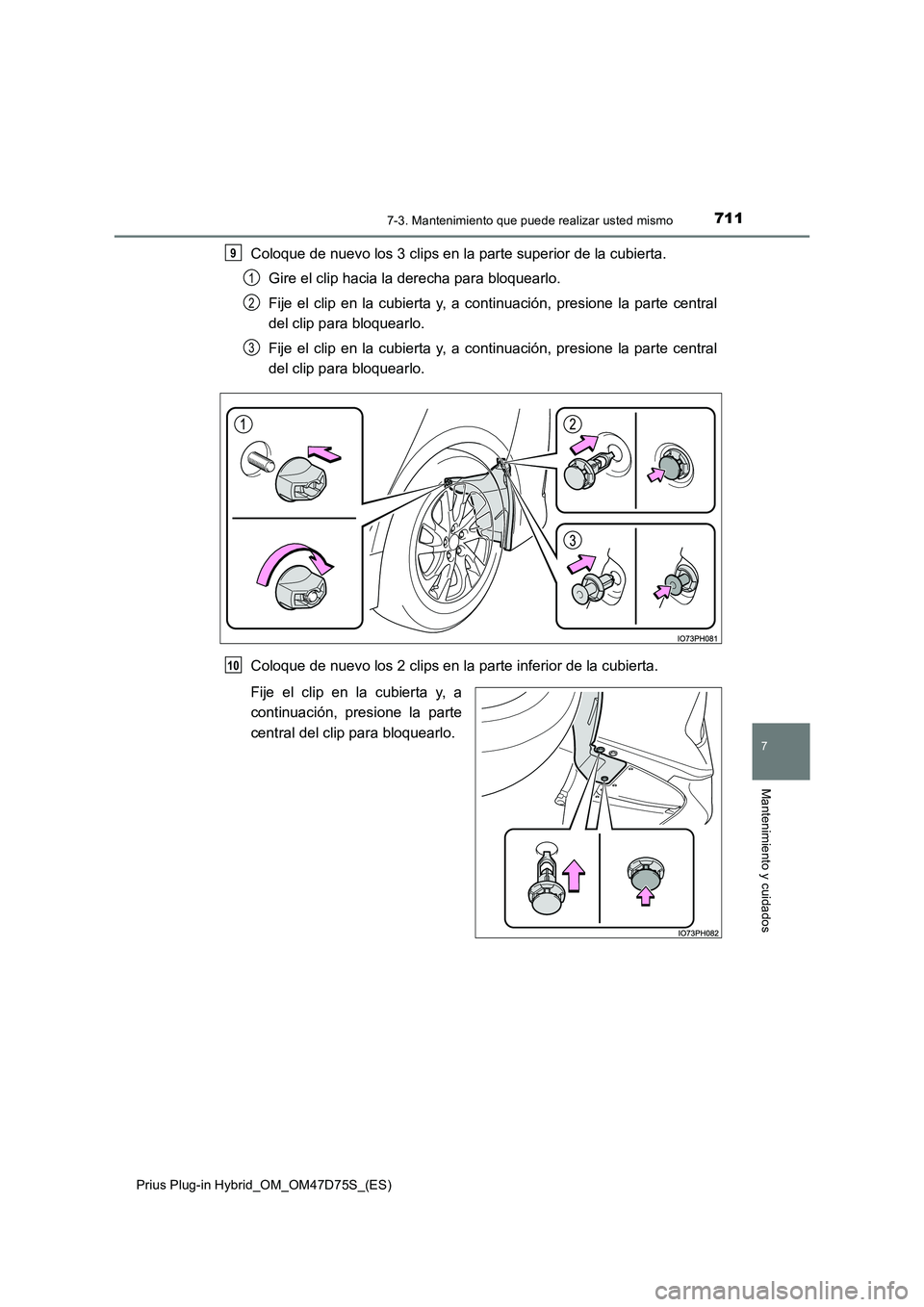

Coloque de nuevo los 3 clips en la parte superior de la cubierta.
Gire el clip hacia la derecha para bloquearlo.
Fije el clip en la cubierta y, a continuación, presione la parte central
del clip para bloquearlo.
Fije el clip en la cubierta y, a continuación, presione la parte central
del clip para bloquearlo.
Coloque de nuevo los 2 clips en la parte inferior de la cubierta.
Fije el clip en la cubierta y, a
continuación, presione la parte
central del clip para bloquearlo.
9
1
2
3
10

7127-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47D75S_(ES)■
Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que se indican a continuación, haga
que la cambien en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado.
●Faros
●Luces de conducción diurna
●Luces de posición delanteras
●Luces antiniebla delanteras
●Intermitentes delanteros
●Intermitentes laterales
●Intermitentes traseros
●Luces antiniebla traseras
●Luces traseras
●Luces de freno
●Tercera luz de freno
●Luces de la matrícula
■Luces de LED
Las luces que no sean las luces de marcha atrás están formadas por varios LED. Si
alguno de los LED se funde, lleve el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado o a cualquier otro taller de reparaciones cualificado, para que cam-
bien la luz.
■Acumulación de condensación en el interior de la lente
La condensación que se acumula temporalmente en el interior de las lentes no indica
una avería. Póngase en contacto con un distribuidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de reparaciones cualificado, si observa alguna
de las situaciones siguientes:
●Formación de grandes gotas de agua en el interior de la lente.
●Acumulación de agua en el interior de la luz.
■Al cambiar las bombillas
P. 7 0 6
