Page 209 of 832

2093. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Indicadores e indicadores de advertencia (P. 218)
Los indicadores e indicadores de advertencia se encienden o parpadean para indi-
car problemas en el vehículo o para mostrar el estado de funcionamiento de los
sistemas del vehículo.
Reloj (P. 214)
Los interruptores de control del instrumento ubicados en el volante se pue-
den utilizar para cambiar la visualización de la pantalla y modificar los ajustes
relacionados con las funciones que se muestran en la pantalla.
Cada vez que se pulsa el botón, la
visualización del kilometraje cam-
bia entre el cuentakilómetros, los
cuentakilómetros parciales, etc., y
también cambia la información de
consumo de combustible para
cada distancia. (P. 228)
Al pulsar , , o se
llevan a cabo operaciones como el
desplazamiento de la pantalla
*, el
cambio del contenido visualizado
*
y el movimiento del cursor.
Este botón sirve para llevar a cabo operaciones como la selección del ele-
mento actual o el cambio entre la activación y desactivación.
Al pulsarlo, la visualización vuelve a la pantalla anterior.
*: En las pantallas en las que la pantalla se puede desplazar y se puede cambiar la
visualización, se muestran marcas para indicar la dirección de funcionamiento
(como y ).
Accionamientos relacionados con los instrumentos combinados
3
4
1
2
3
4
Page 210 of 832

2103. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Vehículos con volante a la izquierda
Si se pulsan los interruptores, la iluminación del grupo de instrumentos cam-
bia del modo siguiente.
Los niveles de luminosidad del grupo de instrumentos se pueden ajustar en función
de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno. (P. 215)
Más oscuro
Más luminoso
Si se pulsan los interruptores, la panta-
lla de consulta del nivel de ajuste (pan-
talla emergente
*) se muestra en la
pantalla principal.
*: Tras un breve periodo después de completarse la operación, la pantalla emergente
se cierra. Además, la pantalla emergente se puede activar y desactivar en los ajus-
tes de “Pers. ind.”. (P. 266)
Vehículos con volante a la derecha
Para ajustar el brillo de la iluminación del grupo de instrumentos, lleve a cabo
las operaciones en la pantalla de la pantalla de información múltiple.
(P. 262)
Los niveles de luminosidad del grupo de instrumentos se pueden ajustar en función
de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno. (P. 215)
Pulse o en los interruptores de control del instrumento en la pan-
talla y seleccione .
Pulse para mostrar el cursor.
Control de la iluminación del grupo de instrumentos
1
2
1
2
Page 211 of 832

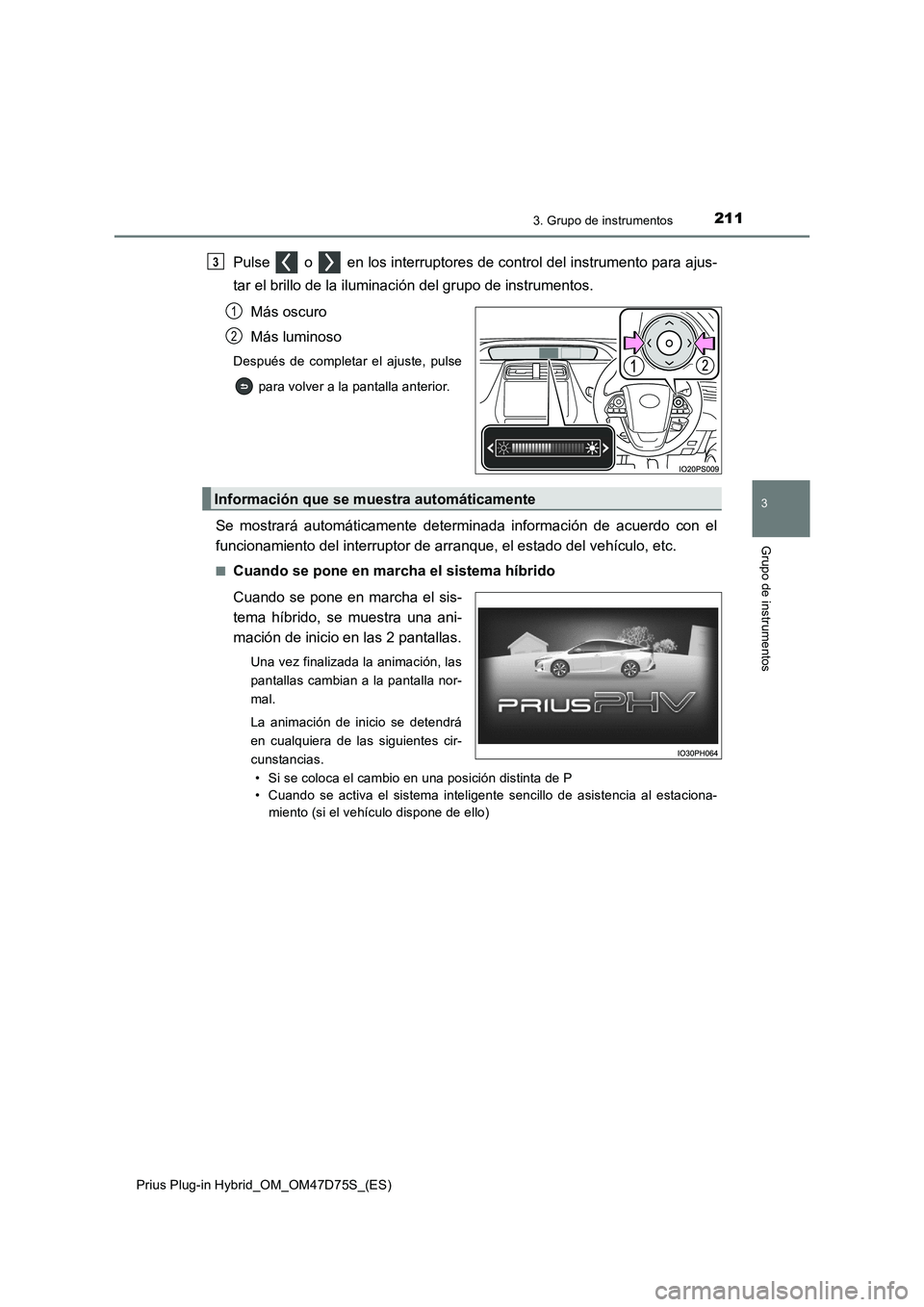

2113. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Pulse o en los interruptores de control del instrumento para ajus-
tar el brillo de la iluminación del grupo de instrumentos.
Más oscuro
Más luminoso
Después de completar el ajuste, pulse
para volver a la pantalla anterior.
Se mostrará automáticamente determinada información de acuerdo con el
funcionamiento del interruptor de arranque, el estado del vehículo, etc.
■Cuando se pone en marcha el sistema híbrido
Cuando se pone en marcha el sis-
tema híbrido, se muestra una ani-
mación de inicio en las 2 pantallas.
Una vez finalizada la animación, las
pantallas cambian a la pantalla nor-
mal.
La animación de inicio se detendrá
en cualquiera de las siguientes cir-
cunstancias.
• Si se coloca el cambio en una posición distinta de P
• Cuando se activa el sistema inteligente sencillo de asistencia al estaciona-
miento (si el vehículo dispone de ello)
3
1
2
Información que se muestra automáticamente
Page 212 of 832

2123. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)■
Si los sistemas de asistencia a la conducción están activados
Cuando se utilizan los sistemas de asistencia a la conducción, como el
control dinámico de la velocidad de crucero asistido por radar con rango
de marchas completo (P. 461) y el sistema LTA (sistema de seguimiento
de carril) (P. 441), la información relacionada con cada sistema se
muestra automáticamente en la pantalla de información múltiple en fun-
ción de la situación.
Para obtener más detalles sobre la información que se muestra y el contenido
de la pantalla, consulte la página de explicación de cada sistema.
■
Si hay información que se debe notificar acerca del vehículo
Si se selecciona por error una posición del cambio o se produce un pro-
blema en un sistema del vehículo, se muestra un mensaje de advertencia
(o imagen) en la pantalla de información múltiple.
Si se muestra un mensaje de advertencia, siga las instrucciones indicadas en la
pantalla. (P. 735)
■
Cuando se desactiva el interruptor de arranque (vehículos con sen-
sor de intrusión)
La pantalla de selección de la acti-
vación/desactivación del sensor de
intrusión se muestra en la pantalla
de información múltiple. (P. 91)
■Al detener el sistema híbrido
●Cuando se detiene el sistema híbrido, la pantalla “Fin” se muestra en la
pantalla de información múltiple (durante 30 segundos aproximada-
mente
*1).
Mientras se muestra la pantalla “Fin”, se puede ver la información
siguiente pulsando , , o en los interruptores de control
del instrumento.
Page 213 of 832
2133. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Puntuación para cada elemento de Eco Score (P. 244, 259)
Resultado Eco Score y consejos
Tiempo de conducción desde la puesta en marcha del sistema
híbrido
Distancia recorrida desde la puesta en marcha del sistema híbrido
Consumo medio de combustible desde la puesta en marcha del sis-
tema híbrido
Información para el siguiente programa de carga
*2
Ajuste de activación/desactivación para “Cargar ahora” (P. 188)
El ajuste cambia cada vez que se pulsa .
*1: Si se bloquean las puertas, la pantalla se apagará inmediatamente.
*2: Se puede mostrar cuando se han registrado los programas de carga.
(P. 178)
●Cuando el sistema híbrido está detenido, se puede mostrar una pantalla
de consulta de “Enfriador bat. trac.”. (si el vehículo dispone de ello)
(P. 157)
1
2
3
4
5
6
7
Page 214 of 832

2143. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Para ajustar la hora, lleve a cabo las operaciones en la pantalla
(P. 255) de la pantalla de información múltiple.
■Ajuste de la hora
Pulse o en los interruptores de control del instrumento ubica-
dos en el volante y seleccione .
Pulse o en los interruptores de control del instrumento y selec-
cione .
Pulse para mostrar el cursor.
Pulse o en los interrup-
tores de control del instrumento
para ajustar la posición del cur-
sor y, a continuación, pulse
o para cambiar el ajuste.
Si se selecciona la visualización de
12 horas, se muestra “12H” y si se
selecciona la visualización de 24
horas, se muestra “24H”.
Al ajustar los minutos, la operación se inicia automáticamente desde 00 segun-
dos.
Después de cambiar los ajustes, pulse para volver a la pantalla anterior.
■
Reinicio de la visualización de los minutos
Pulse o en los interruptores de control del instrumento ubica-
dos en el volante y seleccione .
Ajuste del reloj
1
2
3
4
1
Page 215 of 832

2153. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)
Pulse o en los interrup-
tores de control del instrumento
y seleccione .
Pulse .
La visualización de los minutos cambia a “00”.*
*
: p. ej., de 1:00 a 1:29 1:00
de 1:30 a 1:59 2:00
■Los instrumentos y la pantalla se iluminan cuando
El interruptor de arranque está en modo ON.
■Ajuste de la luminosidad del grupo de instrumentos (P. 210)
●La tabla siguiente recoge los niveles de luminosidad que se pueden ajustar en fun-
ción de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno.
*: Los 22 niveles de luminosidad se muestran en la pantalla de ajustes. Sin embargo,
el ajuste de la luminosidad será el más intenso cuando se seleccione un nivel dife-
rente del primero (el más oscuro). Si se selecciona un nivel distinto del primero o
del vigésimo segundo, cuando las luces traseras están encendidas en un lugar
oscuro, el ajuste de la luminosidad del grupo de instrumentos pasará a ser el nivel
seleccionado.
●Si se encienden las luces traseras en un entorno oscuro, la iluminación del grupo de
instrumentos pierde intensidad. Sin embargo, cuando el brillo del grupo de instru-
mentos se ha ajustado al mínimo o máximo (primer o vigésimo segundo nivel de
luminosidad del grupo de instrumentos), aunque se enciendan las luces traseras, la
iluminación del grupo de instrumentos no perderá intensidad.
■Al desconectar y volver a conectar los bornes de la batería de 12 voltios
Se reiniciarán los ajustes del reloj.
2
3
Las luces traseras están
apagadasLas luces traseras están
encendidas
En un entorno luminoso2 niveles*2 niveles*
En un entorno oscuro22 niveles
Page 216 of 832

2163. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47D75S_(ES)■Ajuste del calendario
●Si no se ha establecido la fecha, el registro de consumo de combustible y electrici-
dad no se puede guardar correctamente. Asimismo, el programa de carga no fun-
ciona correctamente. Si se muestra la pantalla de consulta del ajuste del calendario,
asegúrese de completar el ajuste del calendario. (P. 262)
●Hasta que no se ha completado el ajuste del calendario, la pantalla de consulta se
muestra cada vez que el interruptor de arranque se coloca en modo ON.
●Después de ajustar la información del calendario, esta se puede cambiar en los ajus-
tes de “Pers. ind.”. (P. 266)
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla pequeños puntos negros o puntos brillantes.
Este fenómeno es característico de las pantallas de cristal líquido y no impide el uso
de la pantalla.
■Pantalla emergente
Determinadas funciones, como el interruptor de selección del modo de conducción y
el sistema de aire acondicionado, son pantallas de visualización emergentes y relacio-
nadas con el funcionamiento mostradas en la pantalla de información múltiple. Si no
se desean visualizar las pantallas emergentes de estas funciones, se pueden desacti-
var en los ajustes de “Pers. ind.”. (P. 2 6 6 ) Si el registro del calendario se borra a causa
de la sustitución de la batería de 12 voltios o
de su descarga, etc., cuando el interruptor de
arranque se coloca en modo ON después de
realizar el mantenimiento, la pantalla de con-
sulta del ajuste del calendario se muestra
automáticamente en la pantalla de información
múltiple.
