2021 TOYOTA COROLLA HATCHBACK Manuel du propriétaire (in French)

2634-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D
*: Sur modèles équipés

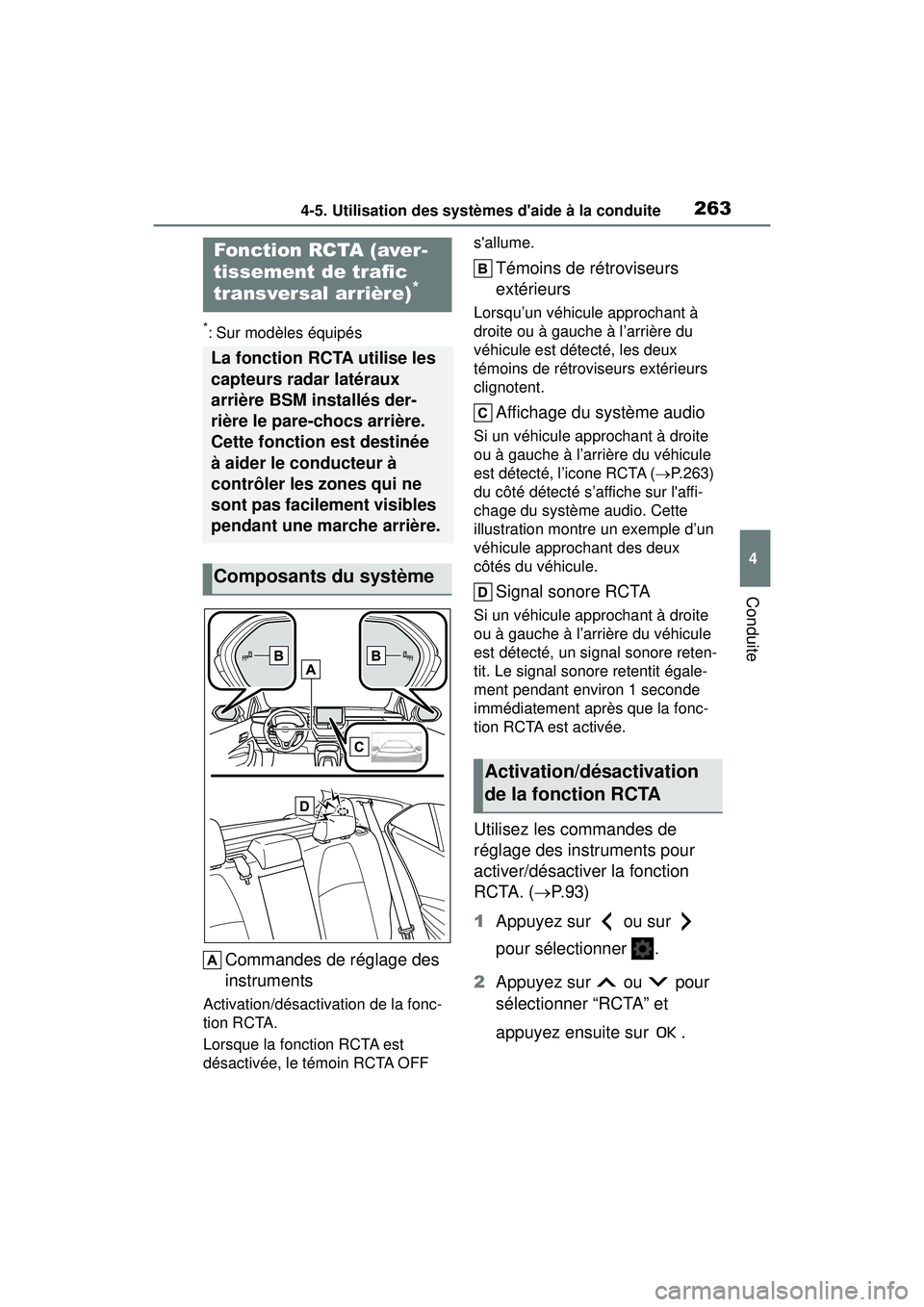

Commandes de réglage des
instruments
Activation/désactivation de la fonc-
tion RCTA.
Lorsque la fonction RCTA est
désactivée, le témoin RCTA OFF s'allume.
Témoins de rétroviseurs
extérieurs
Lorsqu’un véhicule approchant à
droite ou à gauche à l’arrière du
véhicule est détecté, les deux
témoins de rétroviseurs extérieurs
clignotent.
Affichage du système audio
Si un véhicule approchant à droite
ou à gauche à l’arrière du véhicule
est détecté, l’icone RCTA (
P. 2 6 3 )
du côté détecté s’affiche sur l'affi-
chage du système audio. Cette
illustration montre un exemple d’un
véhicule approchant des deux
côtés du véhicule.
Signal sonore RCTA
Si un véhicule approchant à droite
ou à gauche à l’arrière du véhicule
est détecté, un signal sonore reten-
tit. Le signal sonore retentit égale-
ment pendant environ 1 seconde
immédiatement après que la fonc-
tion RCTA est activée.
Utilisez les commandes de
réglage des instruments pour
activer/désactiver la fonction
RCTA. ( P. 9 3 )
1 Appuyez sur ou sur
pour sélectionner .
2 Appuyez sur ou pour
sélectionner “RCTA” et
appuyez ensuite sur .
Fonction RCTA (aver-
tissement de trafic
transversal arrière)
*
La fonction RCTA utilise les
capteurs radar latéraux
arrière BSM installés der-
rière le pare-chocs arrière.
Cette fonction est destinée
à aider le conducteur à
contrôler les zones qui ne
sont pas facilement visibles
pendant une marche arrière.
Composants du système
Activation/désactivation
de la fonction RCTA

2644-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D

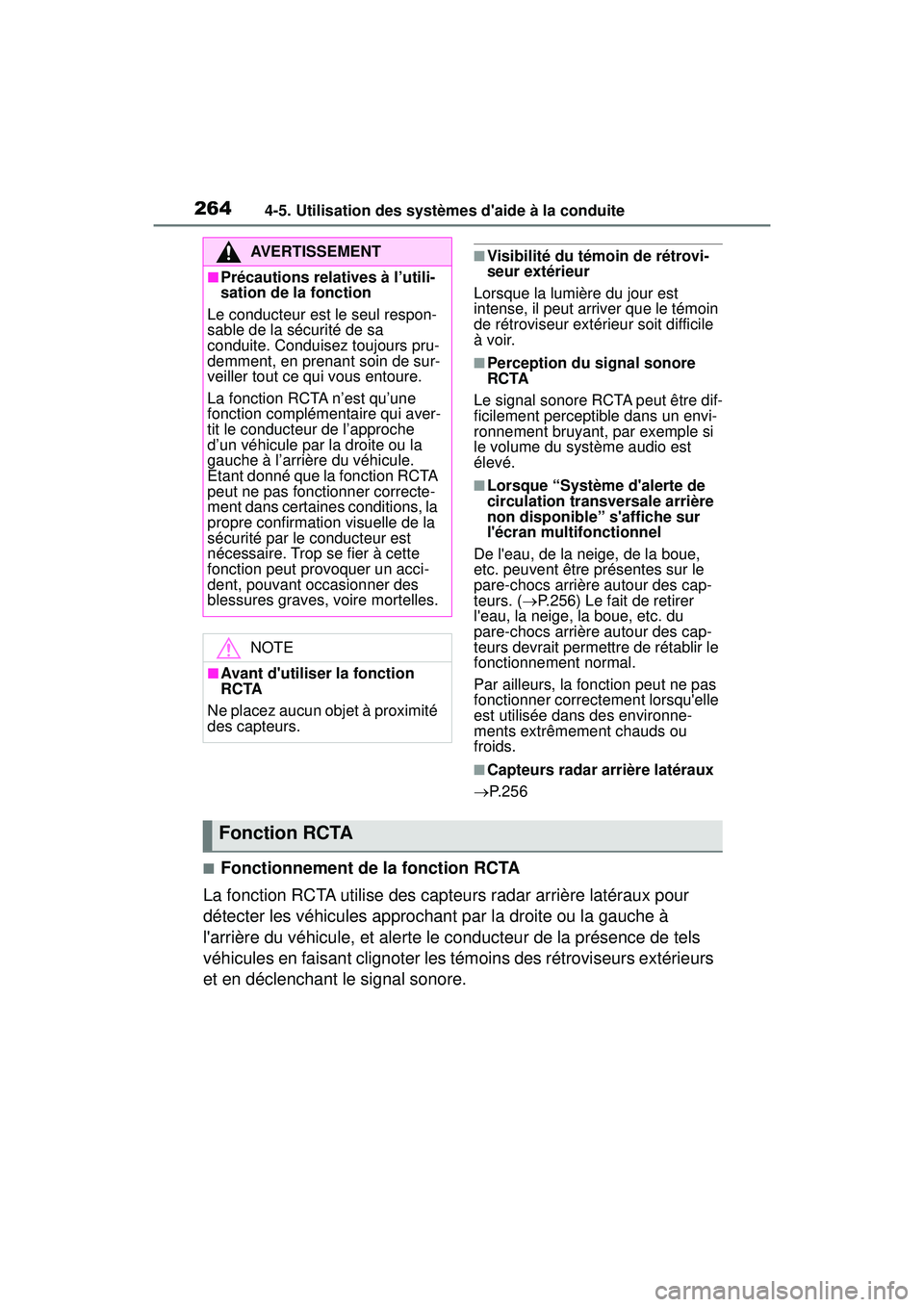

■Visibilité du témoin de rétrovi-
seur extérieur
Lorsque la lumière du jour est
intense, il peut arriver que le témoin
de rétroviseur extéri eur soit difficile
à voir.
■Perception du signal sonore
RCTA
Le signal sonore RCTA peut être dif-
ficilement perceptible dans un envi-
ronnement bruyant, par exemple si
le volume du système audio est
élevé.
■Lorsque “Système d'alerte de
circulation transversale arrière
non disponible” s'affiche sur
l'écran multifonctionnel
De l'eau, de la neige, de la boue,
etc. peuvent être présentes sur le
pare-chocs arrière autour des cap-
teurs. ( P.256) Le fait de retirer
l'eau, la neige, la boue, etc. du
pare-chocs arrière autour des cap-
teurs devrait permettre de rétablir le
fonctionnement normal.
Par ailleurs, la fo nction peut ne pas
fonctionner correctement lorsqu'elle
est utilisée dans des environne-
ments extrêmement chauds ou
froids.
■Capteurs radar arrière latéraux
P.256
■Fonctionnement de la fonction RCTA
La fonction RCTA utilise des capteurs radar arrière latéraux pour
détecter les véhicules approchant par la droite ou la gauche à
l'arrière du véhicule, et alerte le conducteur de la présence de tels
véhicules en faisant clignoter les témoins des rétroviseurs extérieurs
et en déclenchant le signal sonore.
AVERTISSEMENT
■Précautions relatives à l’utili-
sation de la fonction
Le conducteur est le seul respon-
sable de la sécurité de sa
conduite. Conduisez toujours pru-
demment, en prenant soin de sur-
veiller tout ce qui vous entoure.
La fonction RCTA n’est qu’une
fonction complémentaire qui aver-
tit le conducteur de l’approche
d’un véhicule par la droite ou la
gauche à l’arrière du véhicule.
Étant donné que la fonction RCTA
peut ne pas fonctionner correcte-
ment dans certaines conditions, la
propre confirmation visuelle de la
sécurité par le conducteur est
nécessaire. Trop se fier à cette
fonction peut provoquer un acci-
dent, pouvant occasionner des
blessures graves, voire mortelles.
NOTE
■Avant d'utiliser la fonction
RCTA
Ne placez aucun objet à proximité
des capteurs.
Fonction RCTA

2654-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D

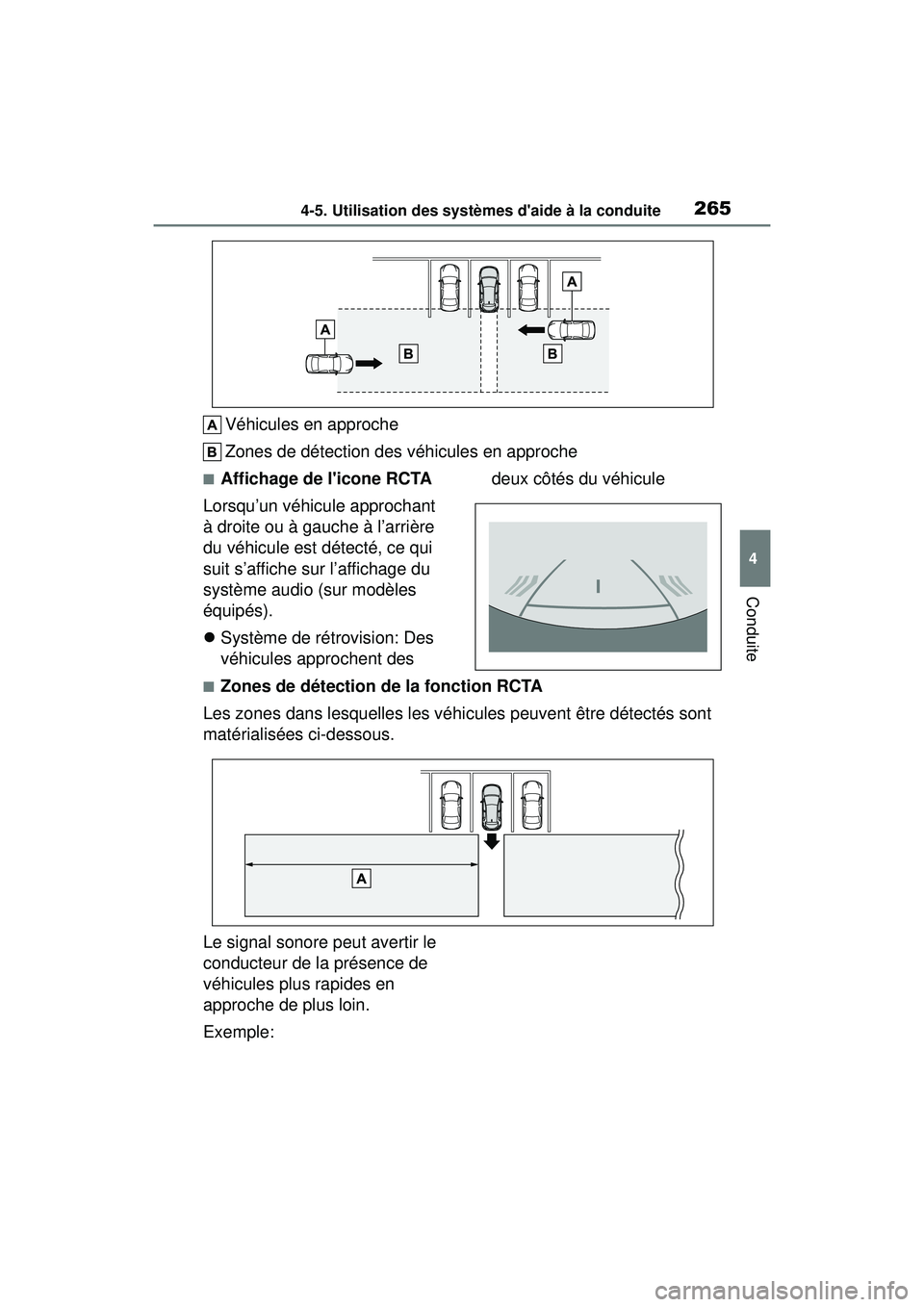

Véhicules en approche
Zones de détection des véhicules en approche
■Affichage de l'icone RCTA
Lorsqu’un véhicule approchant
à droite ou à gauche à l’arrière
du véhicule est détecté, ce qui
suit s’affiche sur l’affichage du
système audio (sur modèles
équipés).
 Système de rétrovision: Des
véhicules approchent des deux côtés du véhicule
■Zones de détection de la fonction RCTA
Les zones dans lesquelles les véhicules peuvent être détectés sont
matérialisées ci-dessous.
Le signal sonore peut avertir le
conducteur de la présence de
véhicules plus rapides en
approche de plus loin.
Exemple:

2664-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D

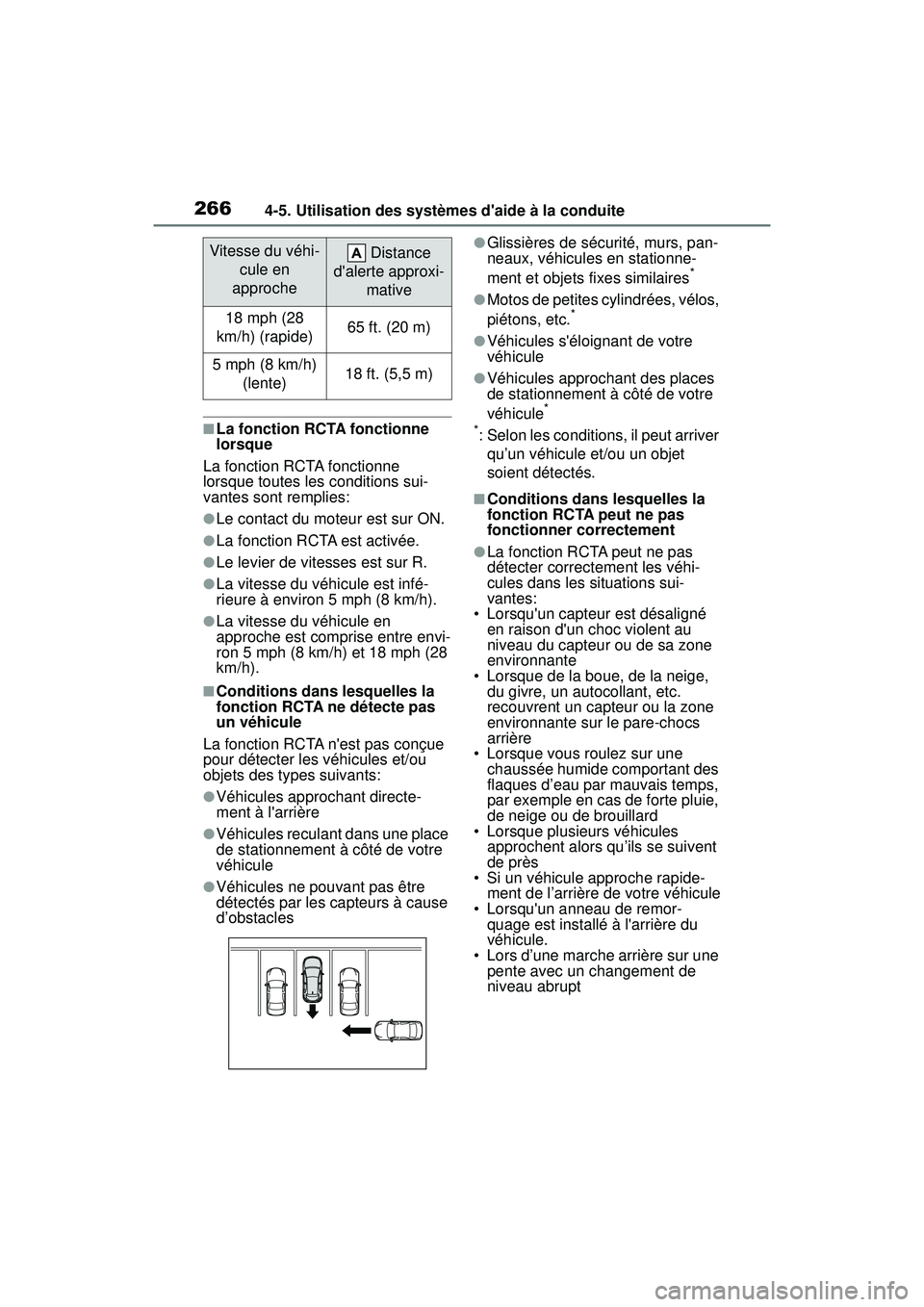

■La fonction RCTA fonctionne
lorsque
La fonction RCTA fonctionne
lorsque toutes les conditions sui-
vantes sont remplies:
●Le contact du moteur est sur ON.
●La fonction RCTA est activée.
●Le levier de vitesses est sur R.
●La vitesse du véhicule est infé-
rieure à environ 5 mph (8 km/h).
●La vitesse du véhicule en
approche est comprise entre envi-
ron 5 mph (8 km/h) et 18 mph (28
km/h).
■Conditions dans lesquelles la
fonction RCTA ne détecte pas
un véhicule
La fonction RCTA n'est pas conçue
pour détecter les véhicules et/ou
objets des types suivants:
●Véhicules approchant directe-
ment à l'arrière
●Véhicules reculant dans une place
de stationnement à côté de votre
véhicule
●Véhicules ne pouvant pas être
détectés par les capteurs à cause
d’obstacles
●Glissières de sécurité, murs, pan-
neaux, véhicules en stationne-
ment et objets fixes similaires
*
●Motos de petites cylindrées, vélos,
piétons, etc.*
●Véhicules s'éloignant de votre
véhicule
●Véhicules approchant des places
de stationnement à côté de votre
véhicule
*
*
: Selon les conditio ns, il peut arriver
qu’un véhicule et/ou un objet
soient détectés.
■Conditions dans lesquelles la
fonction RCTA peut ne pas
fonctionner correctement
●La fonction RCTA peut ne pas
détecter correcte ment les véhi-
cules dans les situations sui-
vantes:
• Lorsqu'un capteur est désaligné
en raison d'un choc violent au
niveau du capteur ou de sa zone
environnante
• Lorsque de la boue, de la neige, du givre, un au tocollant, etc.
recouvrent un capteur ou la zone
environnante sur le pare-chocs
arrière
• Lorsque vous roulez sur une
chaussée humide comportant des
flaques d’eau par mauvais temps,
par exemple en cas de forte pluie,
de neige ou de brouillard
• Lorsque plusieurs véhicules approchent alors qu’ils se suivent
de près
• Si un véhicule approche rapide- ment de l’arrière de votre véhicule
• Lorsqu'un anneau de remor- quage est installé à l'arrière du
véhicule.
• Lors d’une marche arrière sur une pente avec un changement de
niveau abrupt
Vitesse du véhi-
cule en
approche Distance
d'alerte approxi- mative
18 mph (28
km/h) (rapide)65 ft. (20 m)
5 mph (8 km/h) (lente)18 ft. (5,5 m)

2674-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D• Lors d’une marche arrière en
dehors d’une place de stationne-
ment avec un angle étroit
• Immédiatement après avoir activé la fonction RCTA
• Immédiatement après le démar- rage du moteur avec la fonction
RCTA activée
• Lorsque les capteurs ne peuvent pas détecter un véhicule à cause
d’obstacles
●Les cas où la fonction RCTA
détecte inutilement un véhicule
et/ou un objet peuvent augmenter
dans les situations suivantes:
• Lorsqu’un véhicule passe à côté de votre véhicule
• Lorsque la place de stationnement fait face à une rue et que des
véhicules circulent dans la rue
• Lorsque la distance entre votre véhicule et des objets métalliques,
tels qu’une barriè re de sécurité,
un mur, un panneau, ou un véhi-
cule en stationnement, qui
peuvent réfléchir des ondes élec-
triques vers l’arriè re du véhicule,
est courte
• Lorsqu'un anneau de remor-
quage est installé à l'arrière du
véhicule

2684-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D
L'image de la vue arrière
s'affiche lorsque le levier de
vitesses est sur R et que le
contact du moteur est sur ON.
Le système de rétrovision est
désactivé lorsque le levier de
vitesses est placé sur une posi-
tion autre que R.
■Description de l'écran
L'écran du système de rétrovision s'affiche si le levier de vitesses est
placé sur R alors que le contact du moteur est sur ON.
Système de rétrovi-
sion
 Audio
Le système de rétrovision
assiste le conducteur en
affichant une image de la
vue à l'arrière du véhicule
avec des lignes de guidage
fixes sur l'écran pendant la
marche arrière, par exemple
lors d'un stationnement.
Les illustrations d'écran
dans ce texte sont utilisées
à titre d'exemples et
peuvent différer de l'image
réellement affichée à
l'écran.
Audio Plus ou Premium
Audio
Les propriétaires de
modèles équipés d'un sys-
tème de navigation/multimé-
dia doivent se reporter au
“SYSTÈME DE NAVIGA-
TION ET DE MULTIMÉDIA
MANUEL DU PROPRIÉ-
TA I R E ” .
Aperçu du système
Utilisation du systè me de rétrovision

2694-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D

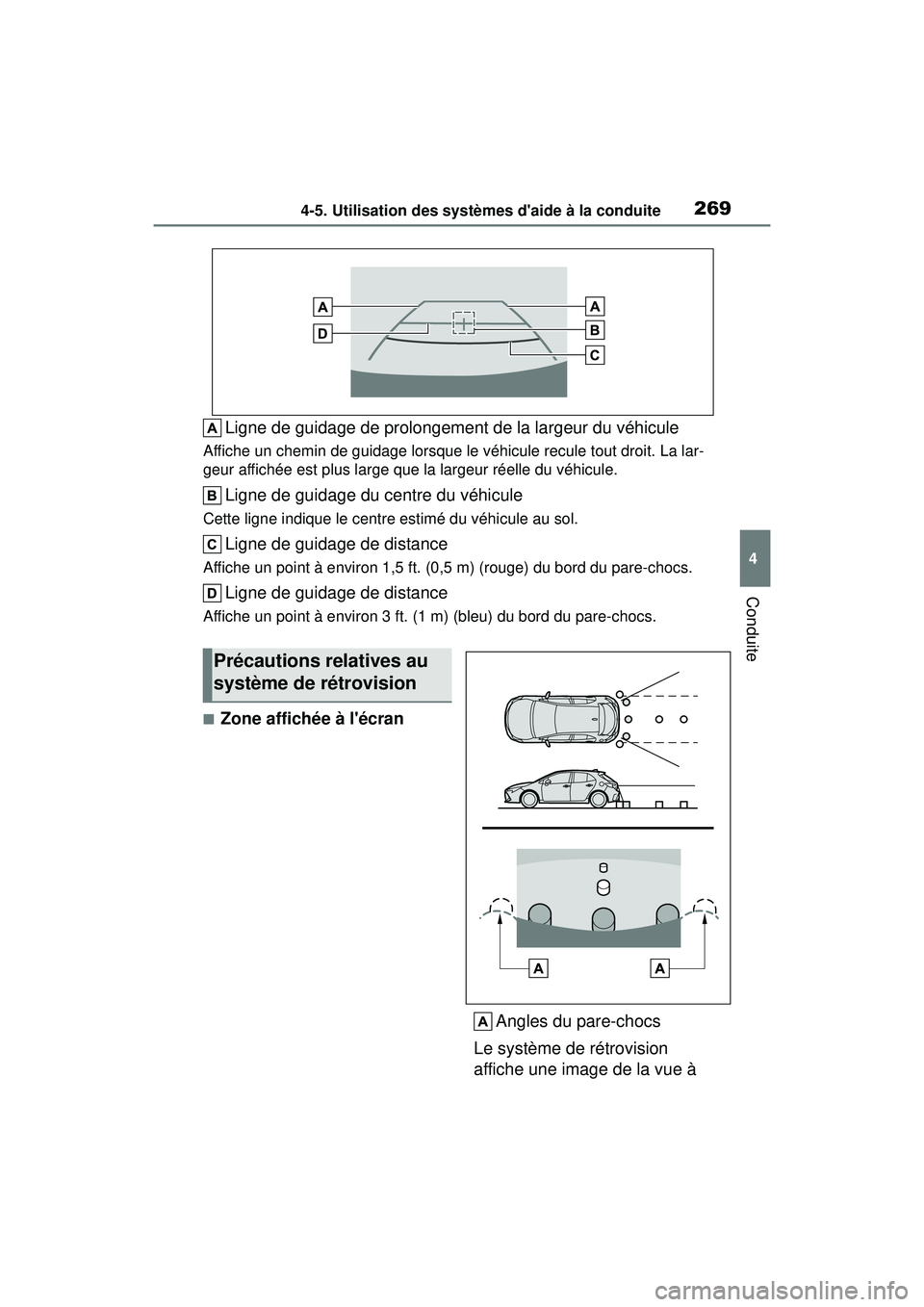

Ligne de guidage de prolongement de la largeur du véhicule
Affiche un chemin de guidage lorsque le véhicule recule tout droit. La lar-
geur affichée est plus large que la largeur réelle du véhicule.
Ligne de guidage du centre du véhicule
Cette ligne indique le centre estimé du véhicule au sol.
Ligne de guidage de distance
Affiche un point à environ 1,5 ft. (0,5 m) (rouge) du bord du pare-chocs.
Ligne de guidage de distance
Affiche un point à environ 3 ft. (1 m) (bleu) du bord du pare-chocs.
■Zone affichée à l'écranAngles du pare-chocs
Le système de rétrovision
affiche une image de la vue à
Précautions relatives au
système de rétrovision

2704-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D

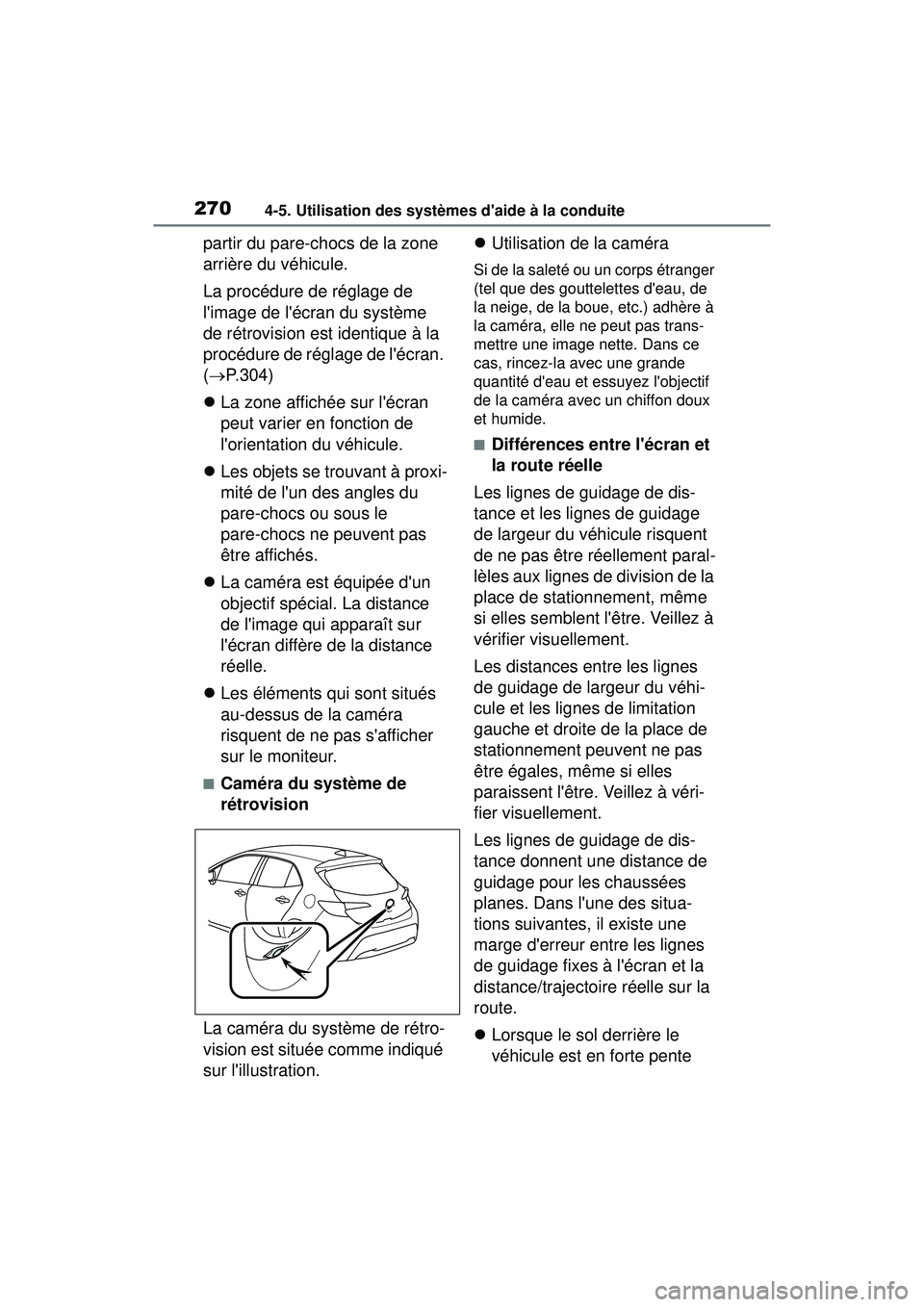

partir du pare-chocs de la zone
arrière du véhicule.
La procédure de réglage de
l'image de l'écran du système
de rétrovision est identique à la
procédure de réglage de l'écran.
(P.304)
 La zone affichée sur l'écran
peut varier en fonction de
l'orientation du véhicule.
 Les objets se trouvant à proxi-
mité de l'un des angles du
pare-chocs ou sous le
pare-chocs ne peuvent pas
être affichés.
 La caméra est équipée d'un
objectif spécial. La distance
de l'image qui apparaît sur
l'écran diffère de la distance
réelle.
 Les éléments qui sont situés
au-dessus de la caméra
risquent de ne pas s'afficher
sur le moniteur.
■Caméra du système de
rétrovision
La caméra du système de rétro-
vision est située comme indiqué
sur l'illustration. 
Utilisation de la caméra
Si de la saleté ou un corps étranger
(tel que des gouttelettes d'eau, de
la neige, de la boue, etc.) adhère à
la caméra, elle ne peut pas trans-
mettre une image nette. Dans ce
cas, rincez-la avec une grande
quantité d'eau et essuyez l'objectif
de la caméra avec un chiffon doux
et humide.
■Différences entre l'écran et
la route réelle
Les lignes de guidage de dis-
tance et les lignes de guidage
de largeur du véhicule risquent
de ne pas être réellement paral-
lèles aux lignes de division de la
place de stationnement, même
si elles semblent l'être. Veillez à
vérifier visuellement.
Les distances entre les lignes
de guidage de largeur du véhi-
cule et les lignes de limitation
gauche et droite de la place de
stationnement peuvent ne pas
être égales, même si elles
paraissent l'être. Veillez à véri-
fier visuellement.
Les lignes de guidage de dis-
tance donnent une distance de
guidage pour les chaussées
planes. Dans l'une des situa-
tions suivantes, il existe une
marge d'erreur entre les lignes
de guidage fixes à l'écran et la
distance/trajectoire réelle sur la
route.
 Lorsque le sol derrière le
véhicule est en forte pente
