2021 TOYOTA COROLLA HATCHBACK Manuel du propriétaire (in French)

2154-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D

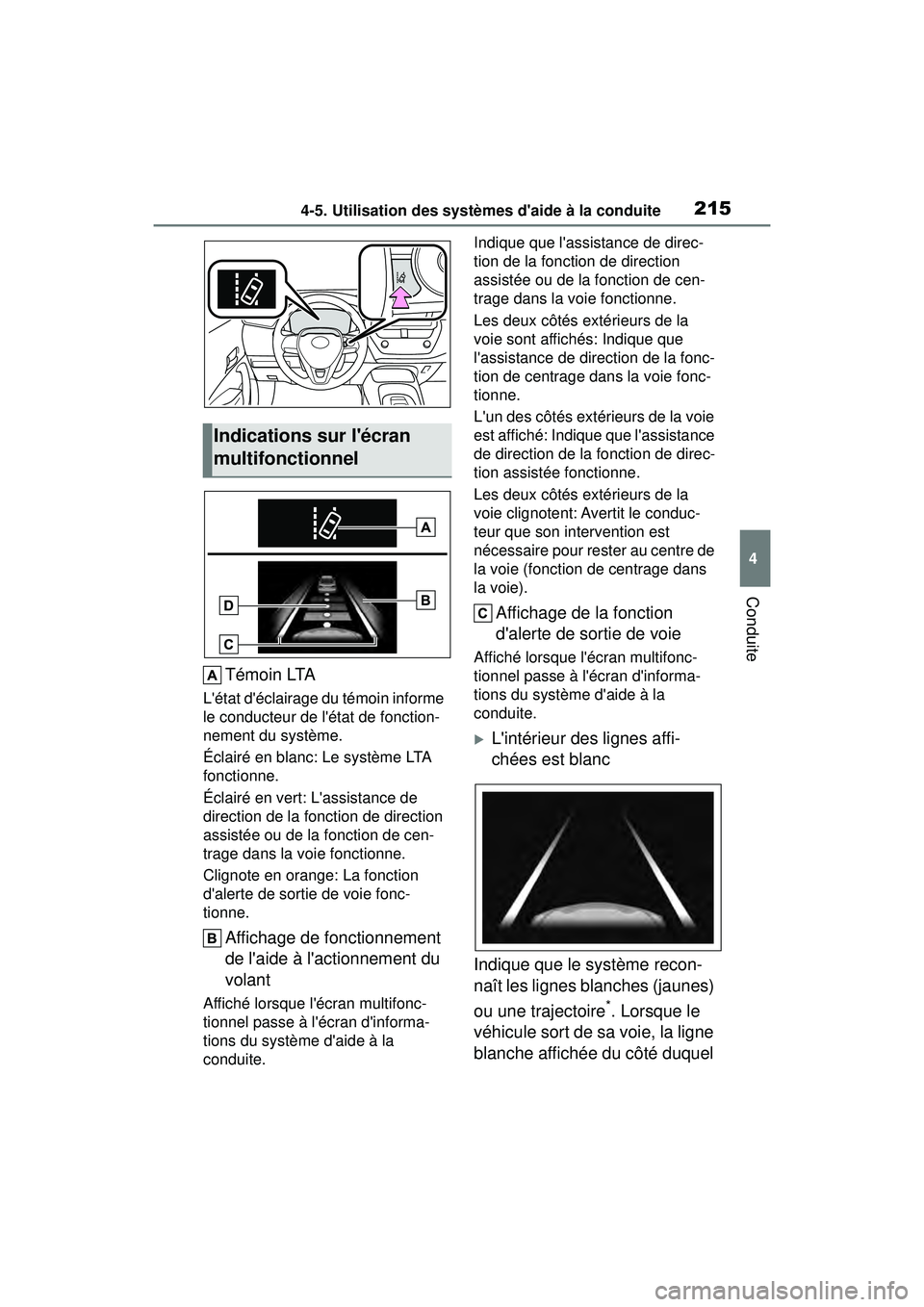

Témoin LTA
L'état d'éclairage du témoin informe
le conducteur de l'état de fonction-
nement du système.
Éclairé en blanc: Le système LTA
fonctionne.
Éclairé en vert: L'assistance de
direction de la fonction de direction
assistée ou de la fonction de cen-
trage dans la voie fonctionne.
Clignote en orange: La fonction
d'alerte de sortie de voie fonc-
tionne.
Affichage de fonctionnement
de l'aide à l'actionnement du
volant
Affiché lorsque l'écran multifonc-
tionnel passe à l'écran d'informa-
tions du système d'aide à la
conduite.Indique que l'assistance de direc-
tion de la fonction de direction
assistée ou de la fonction de cen-
trage dans la voie fonctionne.
Les deux côtés extérieurs de la
voie sont affichés: Indique que
l'assistance de direction de la fonc-
tion de centrage dans la voie fonc-
tionne.
L'un des côtés extérieurs de la voie
est affiché: Indique que l'assistance
de direction de la fonction de direc-
tion assistée fonctionne.
Les deux côtés extérieurs de la
voie clignotent: Av
ertit le conduc-
teur que son intervention est
nécessaire pour rester au centre de
la voie (fonction de centrage dans
la voie).
Affichage de la fonction
d'alerte de sortie de voie
Affiché lorsque l'écran multifonc-
tionnel passe à l'écran d'informa-
tions du système d'aide à la
conduite.
L'intérieur des lignes affi-
chées est blanc
Indique que le système recon-
naît les lignes blanches (jaunes)
ou une trajectoire
*. Lorsque le
véhicule sort de sa voie, la ligne
blanche affichée du côté duquel
Indications sur l'écran
multifonctionnel

2164-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D

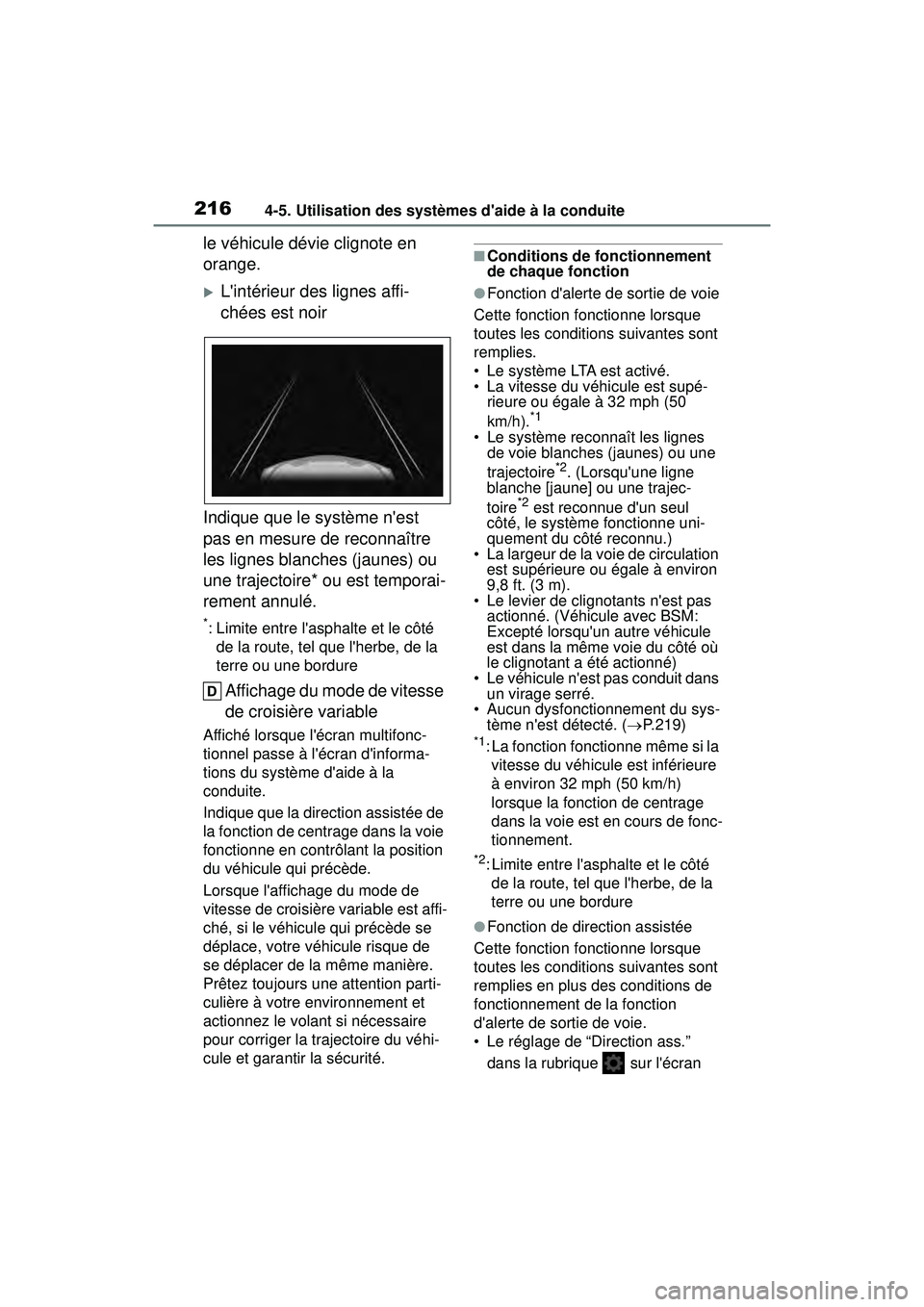

le véhicule dévie clignote en
orange.
L'intérieur des lignes affi-
chées est noir
Indique que le système n'est
pas en mesure de reconnaître
les lignes blanches (jaunes) ou
une trajectoire* ou est temporai-
rement annulé.
*: Limite entre l'asphalte et le côté de la route, tel que l'herbe, de la
terre ou une bordure
Affichage du mode de vitesse
de croisière variable
Affiché lorsque l'écran multifonc-
tionnel passe à l'écran d'informa-
tions du système d'aide à la
conduite.
Indique que la direction assistée de
la fonction de centrage dans la voie
fonctionne en contrôlant la position
du véhicule qui précède.
Lorsque l'affichage du mode de
vitesse de croisière variable est affi-
ché, si le véhicule qui précède se
déplace, votre véhicule risque de
se déplacer de la même manière.
Prêtez toujours une attention parti-
culière à votre environnement et
actionnez le volant si nécessaire
pour corriger la trajectoire du véhi-
cule et garantir la sécurité.
■Conditions de fonctionnement
de chaque fonction
●Fonction d'alerte de sortie de voie
Cette fonction fonctionne lorsque
toutes les conditions suivantes sont
remplies.
• Le système LTA est activé.
• La vitesse du véhicule est supé- rieure ou égale à 32 mph (50
km/h).
*1
• Le système reconnaît les lignes
de voie blanches (jaunes) ou une
trajectoire
*2. (Lorsqu'une ligne
blanche [jaune] ou une trajec-
toire
*2 est reconnue d'un seul
côté, le système fonctionne uni-
quement du côté reconnu.)
• La largeur de la voie de circulation est supérieure ou égale à environ
9,8 ft. (3 m).
• Le levier de clignotants n'est pas actionné. (Véhicule avec BSM:
Excepté lorsqu'un autre véhicule
est dans la même voie du côté où
le clignotant a été actionné)
• Le véhicule n'est pas conduit dans un virage serré.
• Aucun dysfonctionnement du sys-
tème n'est détecté. ( P.219)
*1: La fonction fonctionne même si la
vitesse du véhicule est inférieure
à environ 32 mph (50 km/h)
lorsque la fonction de centrage
dans la voie est en cours de fonc-
tionnement.
*2: Limite entre l'asphalte et le côté de la route, tel que l'herbe, de la
terre ou une bordure
●Fonction de direction assistée
Cette fonction fonctionne lorsque
toutes les conditions suivantes sont
remplies en plus des conditions de
fonctionnement de la fonction
d'alerte de sortie de voie.
• Le réglage de “Direction ass.” dans la rubrique sur l'écran

2174-5. Utilisation des systèmes d'aide à la conduite
4
Conduite

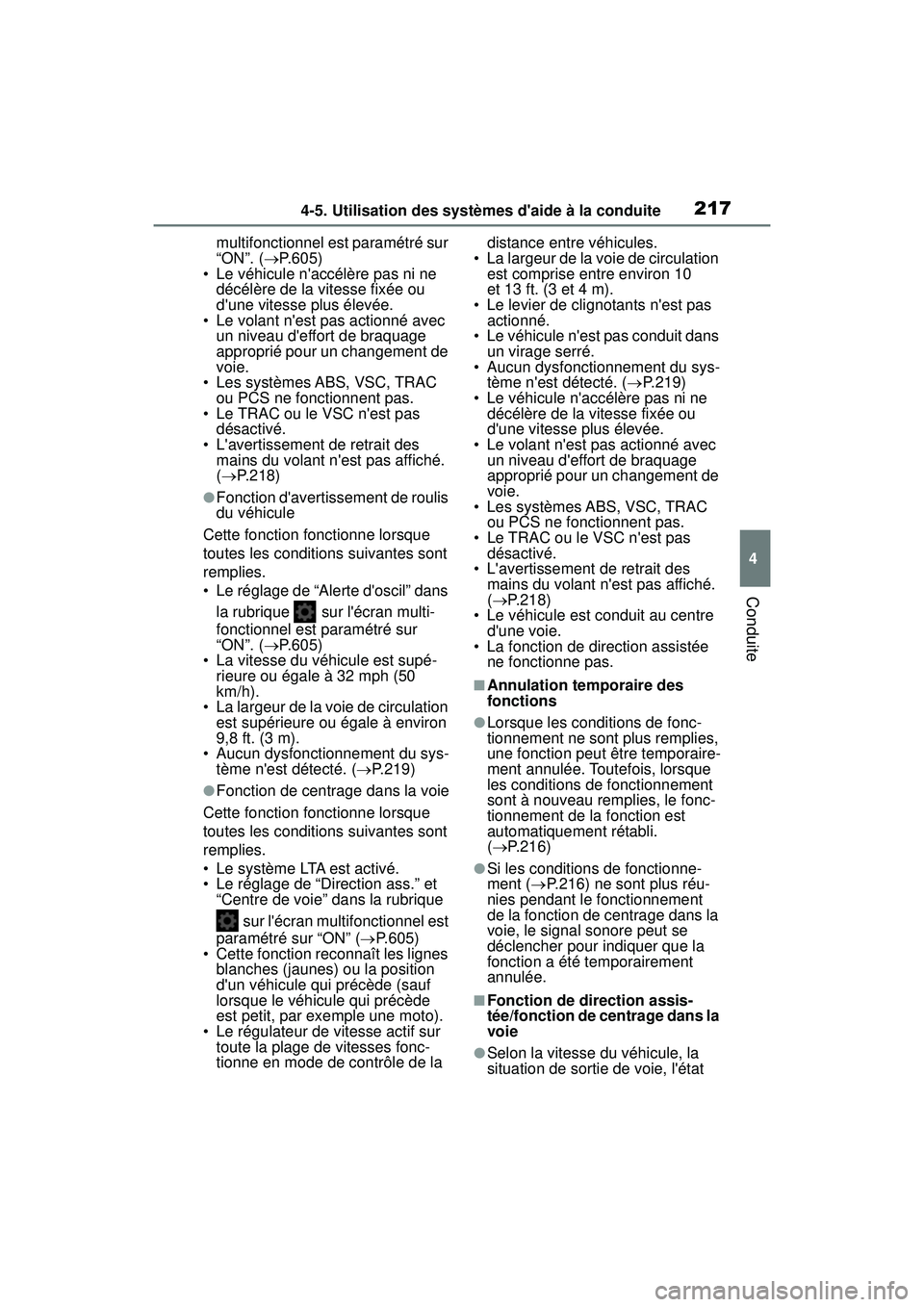

COROLLA H/B_Dmultifonctionnel est paramétré sur
“ON”. (
P.605)
• Le véhicule n'accélère pas ni ne
décélère de la vitesse fixée ou
d'une vitesse plus élevée.
• Le volant n'est pas actionné avec
un niveau d'effort de braquage
approprié pour un changement de
voie.
• Les systèmes ABS, VSC, TRAC ou PCS ne fonctionnent pas.
• Le TRAC ou le VSC n'est pas
désactivé.
• L'avertissement de retrait des mains du volant n'est pas affiché.
( P.218)
●Fonction d'avertissement de roulis
du véhicule
Cette fonction fonctionne lorsque
toutes les conditio ns suivantes sont
remplies.
• Le réglage de “Alerte d'oscil” dans
la rubrique sur l'écran multi-
fonctionnel est paramétré sur
“ON”. ( P.605)
• La vitesse du véhicule est supé-
rieure ou égale à 32 mph (50
km/h).
• La largeur de la voie de circulation
est supérieure ou égale à environ
9,8 ft. (3 m).
• Aucun dysfonctionnement du sys-
tème n'est détecté. ( P.219)
●Fonction de centrage dans la voie
Cette fonction fonctionne lorsque
toutes les conditio ns suivantes sont
remplies.
• Le système LTA est activé.
• Le réglage de “Direction ass.” et “Centre de voie” dans la rubrique
sur l'écran multifonctionnel est
paramétré sur “ON” ( P.605)
• Cette fonction reconnaît les lignes blanches (jaunes) ou la position
d'un véhicule qui précède (sauf
lorsque le véhicu le qui précède
est petit, par exemple une moto).
• Le régulateur de vitesse actif sur toute la plage de vitesses fonc-
tionne en mode de contrôle de la distance entre véhicules.
• La largeur de la voie de circulation est comprise entre environ 10
et 13 ft. (3 et 4 m).
• Le levier de clignotants n'est pas actionné.
• Le véhicule n'est pas conduit dans un virage serré.
• Aucun dysfonctionnement du sys-
tème n'est détecté. ( P.219)
• Le véhicule n'accélère pas ni ne décélère de la vitesse fixée ou
d'une vitesse plus élevée.
• Le volant n'est pas actionné avec un niveau d'effort de braquage
approprié pour un changement de
voie.
• Les systèmes ABS, VSC, TRAC
ou PCS ne fonctionnent pas.
• Le TRAC ou le VSC n'est pas désactivé.
• L'avertissement de retrait des mains du volant n'est pas affiché.
(P.218)
• Le véhicule est conduit au centre d'une voie.
• La fonction de direction assistée
ne fonctionne pas.
■Annulation temporaire des
fonctions
●Lorsque les conditions de fonc-
tionnement ne sont plus remplies,
une fonction peut être temporaire-
ment annulée. Toutefois, lorsque
les conditions de fonctionnement
sont à nouveau remplies, le fonc-
tionnement de la fonction est
automatiquement rétabli.
(P.216)
●Si les conditions de fonctionne-
ment ( P.216) ne sont plus réu-
nies pendant le fonctionnement
de la fonction de centrage dans la
voie, le signal sonore peut se
déclencher pour indiquer que la
fonction a été temporairement
annulée.
■Fonction de direction assis-
tée/fonction de centrage dans la
voie
●Selon la vitesse du véhicule, la
situation de sortie de voie, l'état

2184-5. Utilisation des systèmes d'aide à la conduite

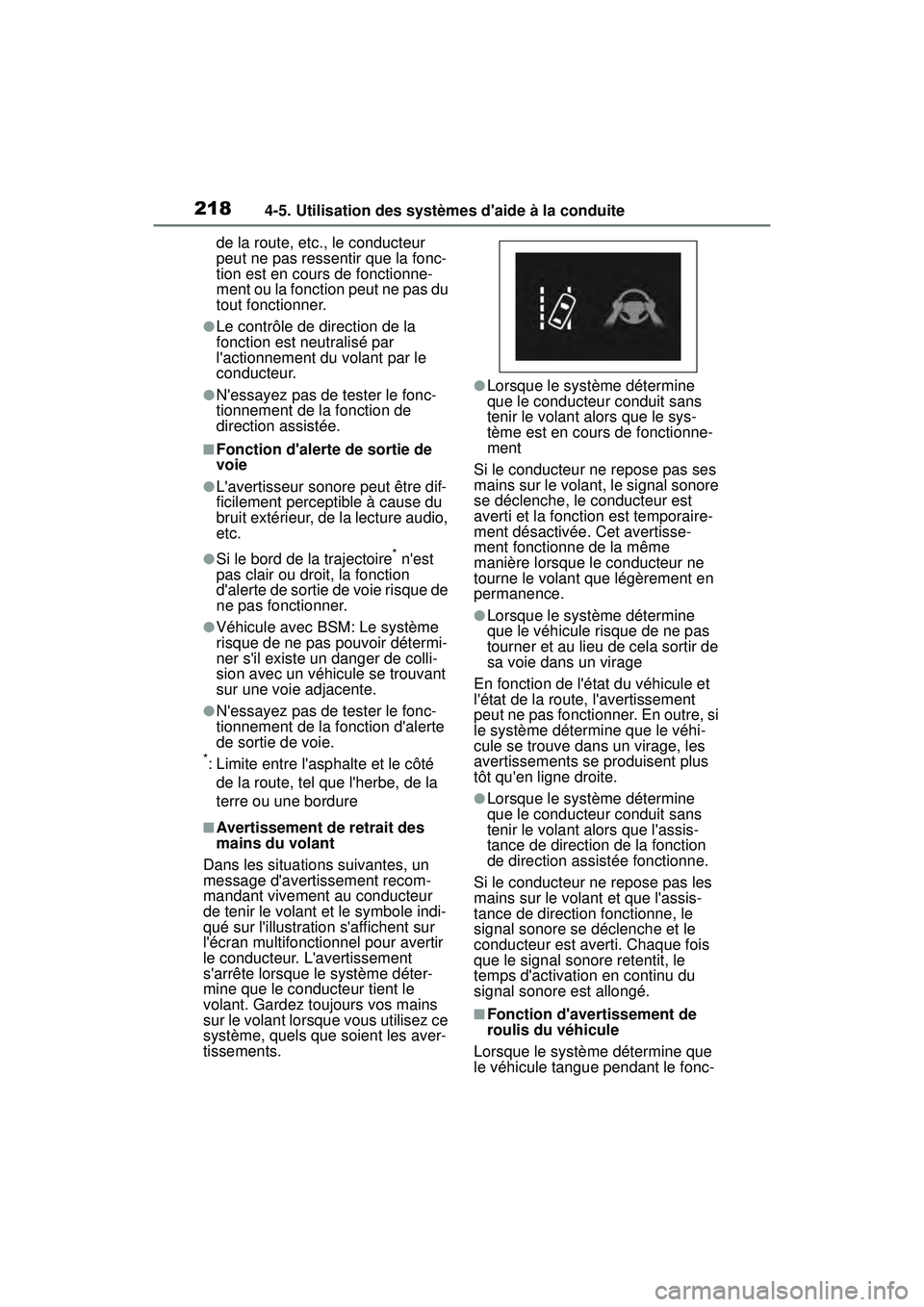

COROLLA H/B_Dde la route, etc., le conducteur
peut ne pas ressentir que la fonc-
tion est en cours de fonctionne-
ment ou la fonction peut ne pas du
tout fonctionner.
●Le contrôle de direction de la
fonction est neutralisé par
l'actionnement du volant par le
conducteur.
●N'essayez pas de te
ster le fonc-
tionnement de la fonction de
direction assistée.
■Fonction d'alerte de sortie de
voie
●L'avertisseur sonore peut être dif-
ficilement perceptible à cause du
bruit extérieur, de la lecture audio,
etc.
●Si le bord de la trajectoire* n'est
pas clair ou droit, la fonction
d'alerte de sortie de voie risque de
ne pas fonctionner.
●Véhicule avec BSM: Le système
risque de ne pas pouvoir détermi-
ner s'il existe un danger de colli-
sion avec un véhicule se trouvant
sur une voie adjacente.
●N'essayez pas de te ster le fonc-
tionnement de la fonction d'alerte
de sortie de voie.
*: Limite entre l'asphalte et le côté
de la route, tel que l'herbe, de la
terre ou une bordure
■Avertissement de retrait des
mains du volant
Dans les situations suivantes, un
message d'avertissement recom-
mandant vivement au conducteur
de tenir le volant et le symbole indi-
qué sur l'illustration s'affichent sur
l'écran multifonctionnel pour avertir
le conducteur. L'avertissement
s'arrête lorsque le système déter-
mine que le conducteur tient le
volant. Gardez toujours vos mains
sur le volant lorsq ue vous utilisez ce
système, quels que soient les aver-
tissements.
●Lorsque le système détermine
que le conducteur conduit sans
tenir le volant alors que le sys-
tème est en cours de fonctionne-
ment
Si le conducteur ne repose pas ses
mains sur le volant, le signal sonore
se déclenche, le conducteur est
averti et la fonction est temporaire-
ment désactivée. Cet avertisse-
ment fonctionne de la même
manière lorsque le conducteur ne
tourne le volant que légèrement en
permanence.
●Lorsque le système détermine
que le véhicule risque de ne pas
tourner et au lieu de cela sortir de
sa voie dans un virage
En fonction de l'état du véhicule et
l'état de la route, l'avertissement
peut ne pas fonctionner. En outre, si
le système détermine que le véhi-
cule se trouve dan s un virage, les
avertissements se produisent plus
tôt qu'en ligne droite.
●Lorsque le système détermine
que le conducteur conduit sans
tenir le volant alors que l'assis-
tance de direction de la fonction
de direction assistée fonctionne.
Si le conducteur ne repose pas les
mains sur le volant et que l'assis-
tance de direction fonctionne, le
signal sonore se déclenche et le
conducteur est averti. Chaque fois
que le signal sonore retentit, le
temps d'activation en continu du
signal sonore est allongé.
■Fonction d'avertissement de
roulis du véhicule
Lorsque le système détermine que
le véhicule tangue pendant le fonc-

2194-5. Utilisation des systèmes d'aide à la conduite
4
Conduite

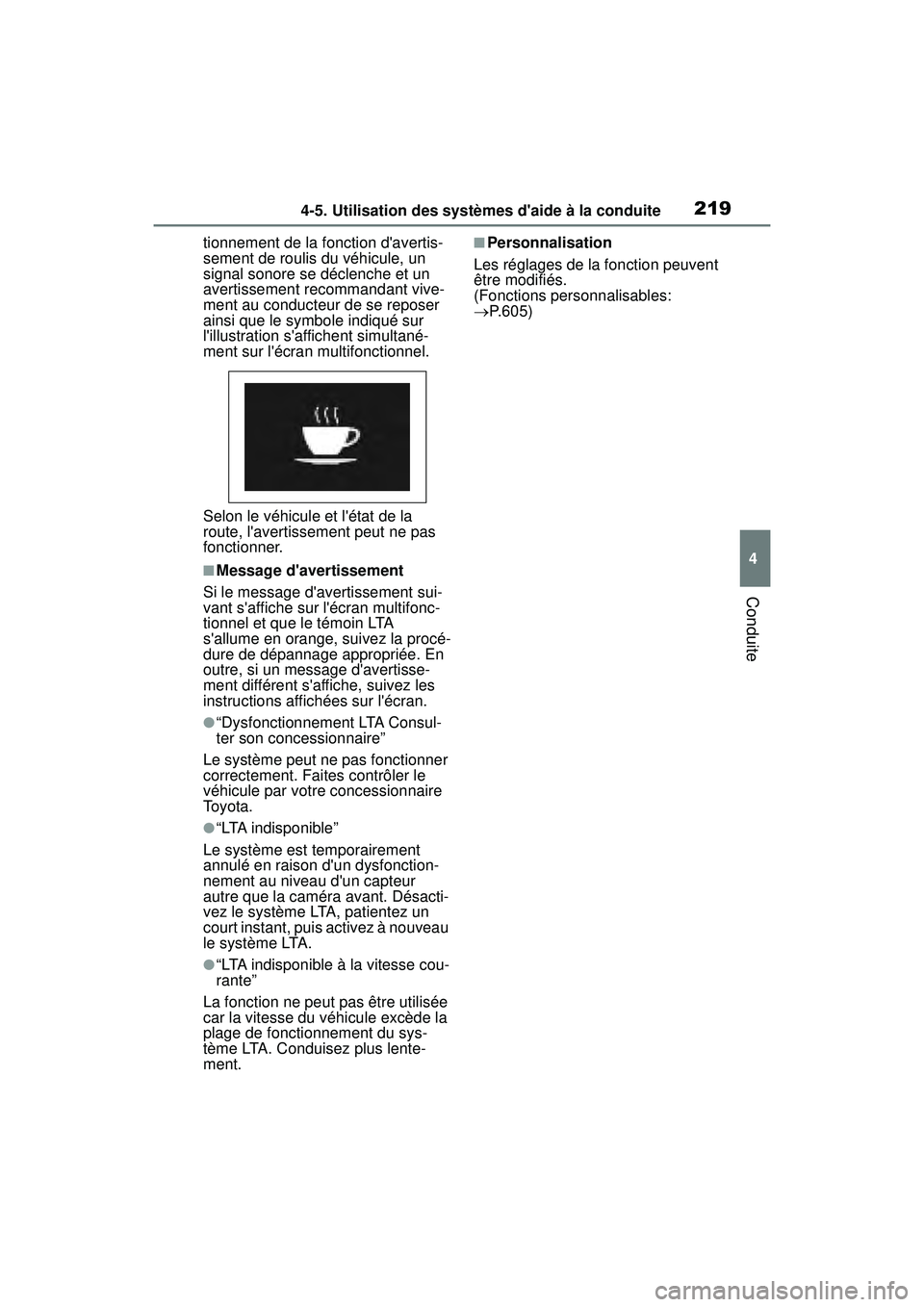

COROLLA H/B_Dtionnement de la fonction d'avertis-
sement de roulis du véhicule, un
signal sonore se déclenche et un
avertissement recommandant vive-
ment au conducteur de se reposer
ainsi que le symbole indiqué sur
l'illustration s'affichent simultané-
ment sur l'écran multifonctionnel.
Selon le véhicule et l'état de la
route, l'avertissement peut ne pas
fonctionner.
■Message d'avertissement
Si le message d'avertissement sui-
vant s'affiche sur l'écran multifonc-
tionnel et que le témoin LTA
s'allume en orange, suivez la procé-
dure de dépannage appropriée. En
outre, si un message d'avertisse-
ment différent s'affiche, suivez les
instructions affichées sur l'écran.
●“Dysfonctionnement LTA Consul-
ter son concessionnaire”
Le système peut ne pas fonctionner
correctement. Faites contrôler le
véhicule par votre concessionnaire
To y o t a .
●“LTA indisponible”
Le système est temporairement
annulé en raison d'un dysfonction-
nement au niveau d'un capteur
autre que la caméra avant. Désacti-
vez le système LTA, patientez un
court instant, puis activez à nouveau
le système LTA.
●“LTA indisponible à la vitesse cou-
rante”
La fonction ne peut pas être utilisée
car la vitesse du véhicule excède la
plage de fonctionnement du sys-
tème LTA. Conduisez plus lente-
ment.
■Personnalisation
Les réglages de la fonction peuvent
être modifiés.
(Fonctions personnalisables:
P.605)

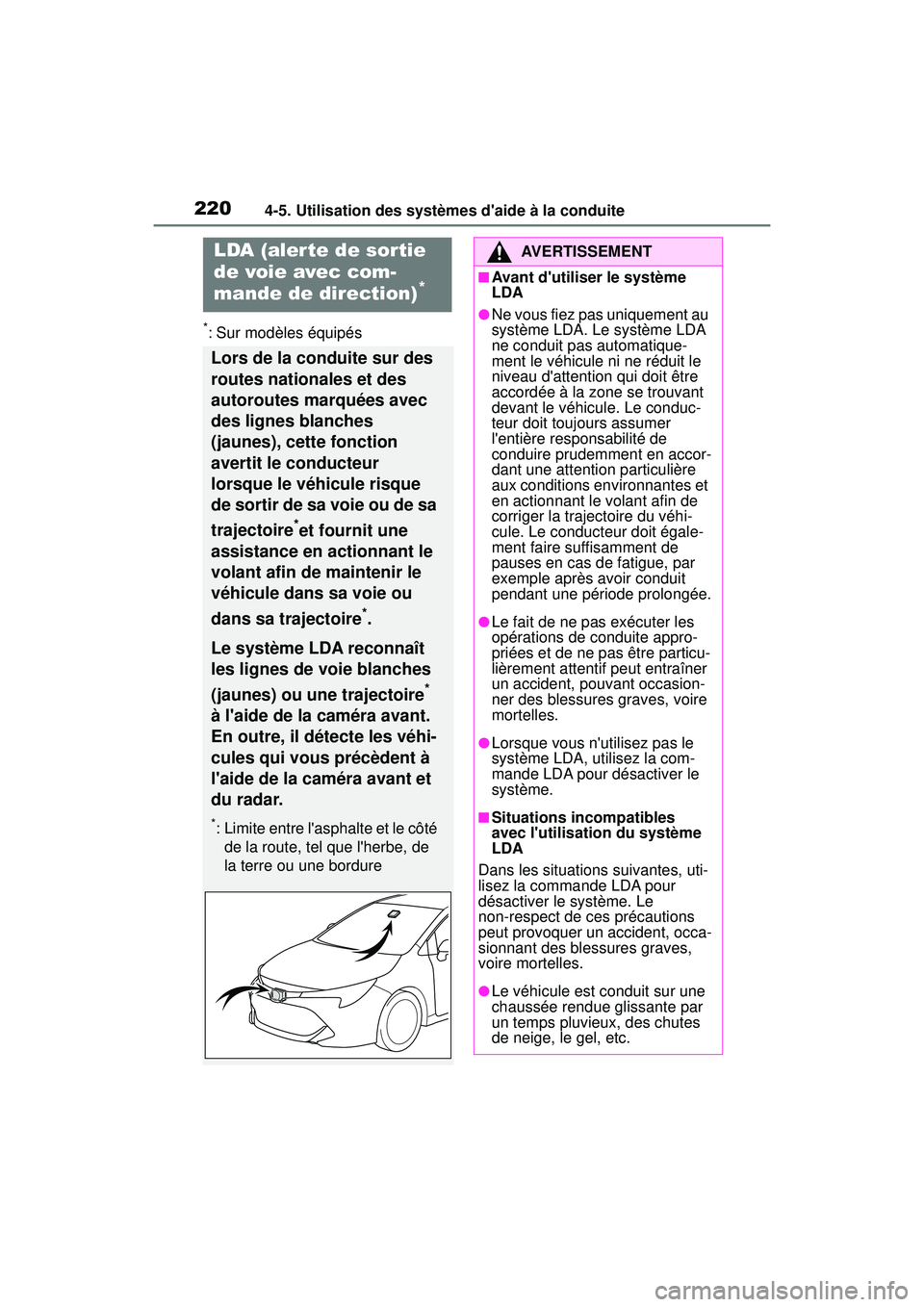

2204-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D
*: Sur modèles équipés
LDA (alerte de sortie
de voie avec com-
mande de direction)
*
Lors de la conduite sur des
routes nationales et des
autoroutes marquées avec
des lignes blanches
(jaunes), cette fonction
avertit le conducteur
lorsque le véhicule risque
de sortir de sa voie ou de sa
trajectoire
*et fournit une
assistance en actionnant le
volant afin de maintenir le
véhicule dans sa voie ou
dans sa trajectoire
*.
Le système LDA reconnaît
les lignes de voie blanches
(jaunes) ou une trajectoire
*
à l'aide de la caméra avant.
En outre, il détecte les véhi-
cules qui vous précèdent à
l'aide de la caméra avant et
du radar.
*: Limite entre l'asphalte et le côté de la route, tel que l'herbe, de
la terre ou une bordure
AVERTISSEMENT
■Avant d'utiliser le système
LDA
●Ne vous fiez pas uniquement au
système LDA. Le système LDA
ne conduit pas automatique-
ment le véhicule ni ne réduit le
niveau d'attention qui doit être
accordée à la zone se trouvant
devant le véhicule. Le conduc-
teur doit toujours assumer
l'entière responsabilité de
conduire prudemment en accor-
dant une attention particulière
aux conditions environnantes et
en actionnant le volant afin de
corriger la trajectoire du véhi-
cule. Le conducteur doit égale-
ment faire suffisamment de
pauses en cas de fatigue, par
exemple après avoir conduit
pendant une période prolongée.
●Le fait de ne pas exécuter les
opérations de conduite appro-
priées et de ne pas être particu-
lièrement attentif peut entraîner
un accident, pouvant occasion-
ner des blessures graves, voire
mortelles.
●Lorsque vous n' utilisez pas le
système LDA, utilisez la com-
mande LDA pour désactiver le
système.
■Situations incompatibles
avec l'utilisation du système
LDA
Dans les situations suivantes, uti-
lisez la commande LDA pour
désactiver le système. Le
non-respect de ces précautions
peut provoquer un accident, occa-
sionnant des blessures graves,
voire mortelles.
●Le véhicule est conduit sur une
chaussée rendue glissante par
un temps pluvieux, des chutes
de neige, le gel, etc.

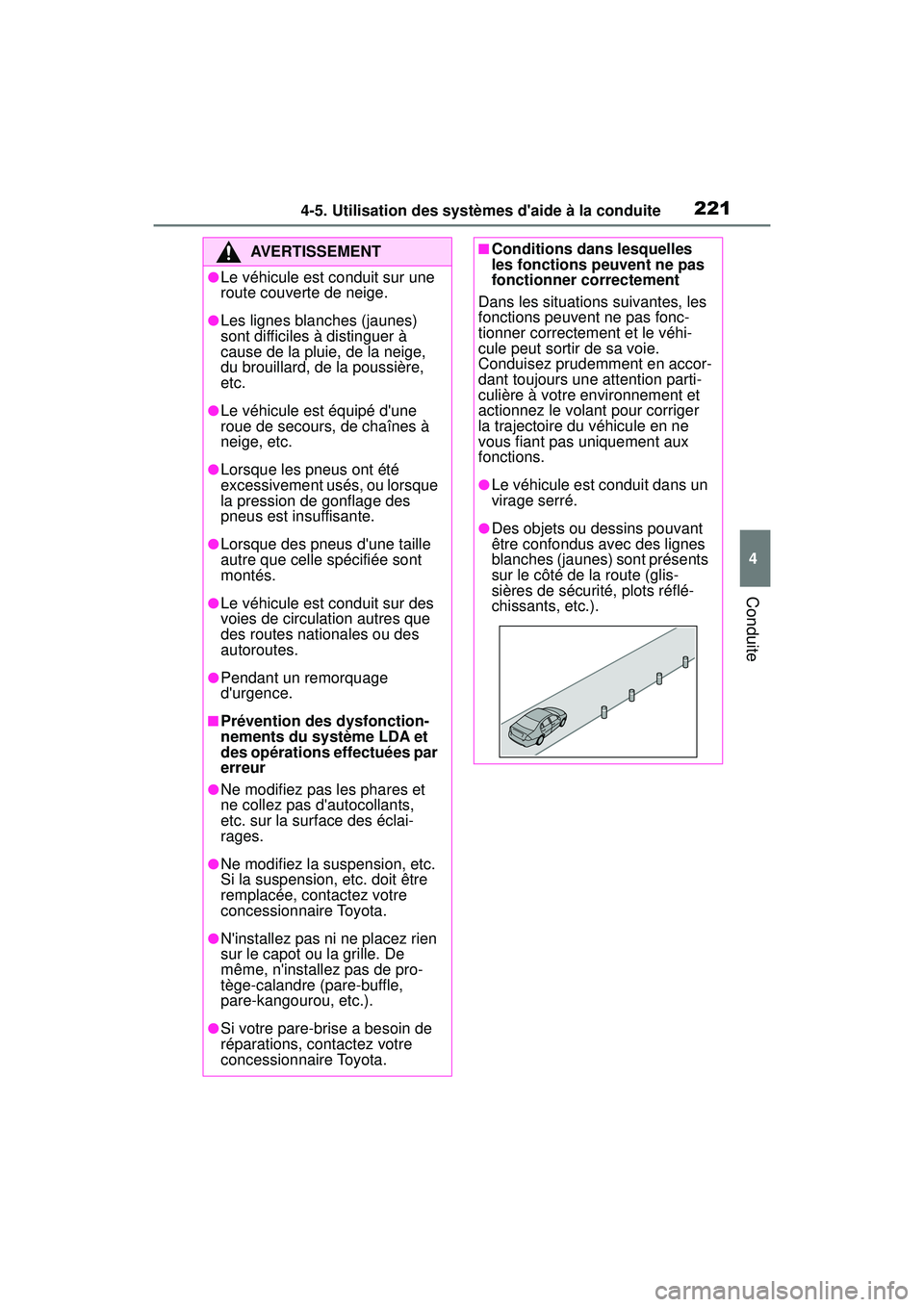

2214-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D
AVERTISSEMENT
●Le véhicule est conduit sur une
route couverte de neige.
●Les lignes blanches (jaunes)
sont difficiles à distinguer à
cause de la pluie, de la neige,
du brouillard, de la poussière,
etc.
●Le véhicule est équipé d'une
roue de secours, de chaînes à
neige, etc.
●Lorsque les pneus ont été
excessivement usés, ou lorsque
la pression de gonflage des
pneus est insuffisante.
●Lorsque des pneus d'une taille
autre que celle spécifiée sont
montés.
●Le véhicule est conduit sur des
voies de circulation autres que
des routes nationales ou des
autoroutes.
●Pendant un remorquage
d'urgence.
■Prévention des dysfonction-
nements du système LDA et
des opérations effectuées par
erreur
●Ne modifiez pas les phares et
ne collez pas d'autocollants,
etc. sur la surface des éclai-
rages.
●Ne modifiez la suspension, etc.
Si la suspension, etc. doit être
remplacée, contactez votre
concessionnaire Toyota.
●N'installez pas ni ne placez rien
sur le capot ou la grille. De
même, n'installez pas de pro-
tège-calandre (pare-buffle,
pare-kangourou, etc.).
●Si votre pare-brise a besoin de
réparations, contactez votre
concessionnaire Toyota.
■Conditions dans lesquelles
les fonctions peuvent ne pas
fonctionner correctement
Dans les situations suivantes, les
fonctions peuvent ne pas fonc-
tionner correctement et le véhi-
cule peut sortir de sa voie.
Conduisez prudemment en accor-
dant toujours une attention parti-
culière à votre environnement et
actionnez le volant pour corriger
la trajectoire du véhicule en ne
vous fiant pas uniquement aux
fonctions.
●Le véhicule est conduit dans un
virage serré.
●Des objets ou dessins pouvant
être confondus avec des lignes
blanches (jaunes) sont présents
sur le côté de la route (glis-
sières de sécurité, plots réflé-
chissants, etc.).

2224-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D
AVERTISSEMENT
●Le véhicule est conduit à un
endroit où la route bifurque,
fusionne, etc.
●Des marques de réparation de
l'asphalte, des lignes blanches
(jaunes), etc., sont présentes en
raison de réparations sur la
route.
●Des ombres sur la route
s'étendent parallèlement à, ou
couvrent, les lignes blanches
(jaunes).
●Le véhicule est conduit dans
une zone sans lignes blanches
(jaunes), par exemple devant
un péage ou un poste de
contrôle, ou à une intersection,
etc.
●Les lignes blanches (jaunes)
sont fissurées, des “dispositifs
de marquage de voie”, des
“marquages de chaussée suré-
levés” ou des pierres sont pré-
sents.
●Les lignes blanches (jaunes) ne
sont pas visibles ou sont diffi-
ciles à distinguer à cause du
sable, etc.
●Le véhicule est conduit sur une
chaussée rendue humide par la
pluie, des flaques d'eau, etc.
●Les lignes de signalisation rou-
tières sont jaunes (ce qui peut
les rendre plus difficilement
reconnaissables que les lignes
blanches).
●Les lignes blanches (jaunes)
traversent un trottoir, etc.
●Le véhicule est conduit sur une
surface luisante, telle que du
béton.
●Si le bord de la route n'est pas
clair ou droit.
●Le véhicule est conduit sur une
surface rendue brillante par une
lumière réfléchie, etc.
●Le véhicule est conduit dans
une zone où la luminosité
change brusquement, comme à
l'entrée ou à la sortie de tun-
nels, etc.
●De la lumière provenant des
phares d'un véhicule venant en
sens inverse, du soleil, etc. se
reflète dans la caméra.
●Le véhicule est conduit sur une
pente.
●Le véhicule est conduit sur une
route inclinée à gauche ou à
droite, ou sur une route
sinueuse.
