2554-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_Dque le panneau est situé après
une intersection d'autoroute ou
sur une voie adjacente juste avant
la jonction.
●Des autocollants
sont collés à
l'arrière du véhicule qui vous pré-
cède.
●Un panneau qui ressemble à un
panneau compatible avec le sys-
tème est reconnu.
●Les panneaux de vitesse en bord
de route peuvent être détectés et
affichés (s'ils sont positionnés
dans le champ de vision de la
caméra avant) alors que le véhi-
cule roule sur la route principale.
●Les panneaux de vitesse en sortie
de rond-point peuvent être détec-
tés et affichés (s'ils sont position-
nés dans le champ de la caméra
avant) alors que le véhicule roule
dans le rond-point.
●L'avant du véhicule est soulevé ou
baissé en raison de la charge
transportée.
●La luminosité de l'environnement
n'est pas suffisante ou change
brusquement.
●Lorsqu'un panneau destiné aux
camions, etc. est reconnu.
●Les informations de vitesse affi-
chées sur les instruments et sur le
système de navigation peuvent
être différentes, car le système de
navigation utilise les données car-
tographiques.
■Affichage des panneaux de limi-
tations de vitesse
Si un panneau de limitation de
vitesse était affiché sur l'écran multi-
fonctionnel lors de la dernière
désactivation du contact du moteur,
le même panneau apparaît de nou-
veau lorsque le contact du moteur
est placé sur ON.
■Si “Dysfonctionnement RSA
Consulter son concession-
naire” est affiché
Le système peut être défectueux. Faites contrôler le
véhicule par votre
concessionnaire Toyota.
■Personnalisation
Certaines fonctions peuvent être
personnalisées. (Fonctions person-
nalisables: P.605)

2564-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D
*: Sur modèles équipés
Commandes de réglage des
instruments
Activation/Désactivation de la sur-
veillance de l'angle mort.
BSM (sur veillance de
l'angle mor t)*
La surveillance de l'angle
mort est un système qui uti-
lise des capteurs radar laté-
raux arrière installés sur le
côté interne du pare-chocs
arrière du côté gauche et
droit pour aider le conduc-
teur à décider à quel
moment changer de voie de
circulation en toute sécu-
rité.
AVERTISSEMENT
■Précautions relatives à l'utili-
sation du système
Le conducteur est le seul respon-
sable de la sécurité de sa
conduite. Conduisez toujours pru-
demment, en prenant soin de sur-
veiller tout ce qui vous entoure.
La surveillance de l'angle mort est
une fonction complémentaire qui
alerte le conducteur de la pré-
sence d'un véhicule dans un
angle mort des rétroviseurs exté-
rieurs ou en approche rapide par
l'arrière dans un angle mort. Ne
vous fiez pas outre mesure à la
surveillance de l'an gle mort. Étant
donné que la fonction ne peut pas
évaluer si le changement de voie
peut être effectué en toute sécu-
rité, vous risquez de provoquer un
accident, pouvant occasionner
des blessures graves, voire mor-
telles en lui accordant une
confiance excessive.
Comme le système peut ne pas
fonctionner correctement dans
certaines conditions, la propre
confirmation visuelle de la sécu-
rité par le conducteur est néces-
saire.
Composants du système

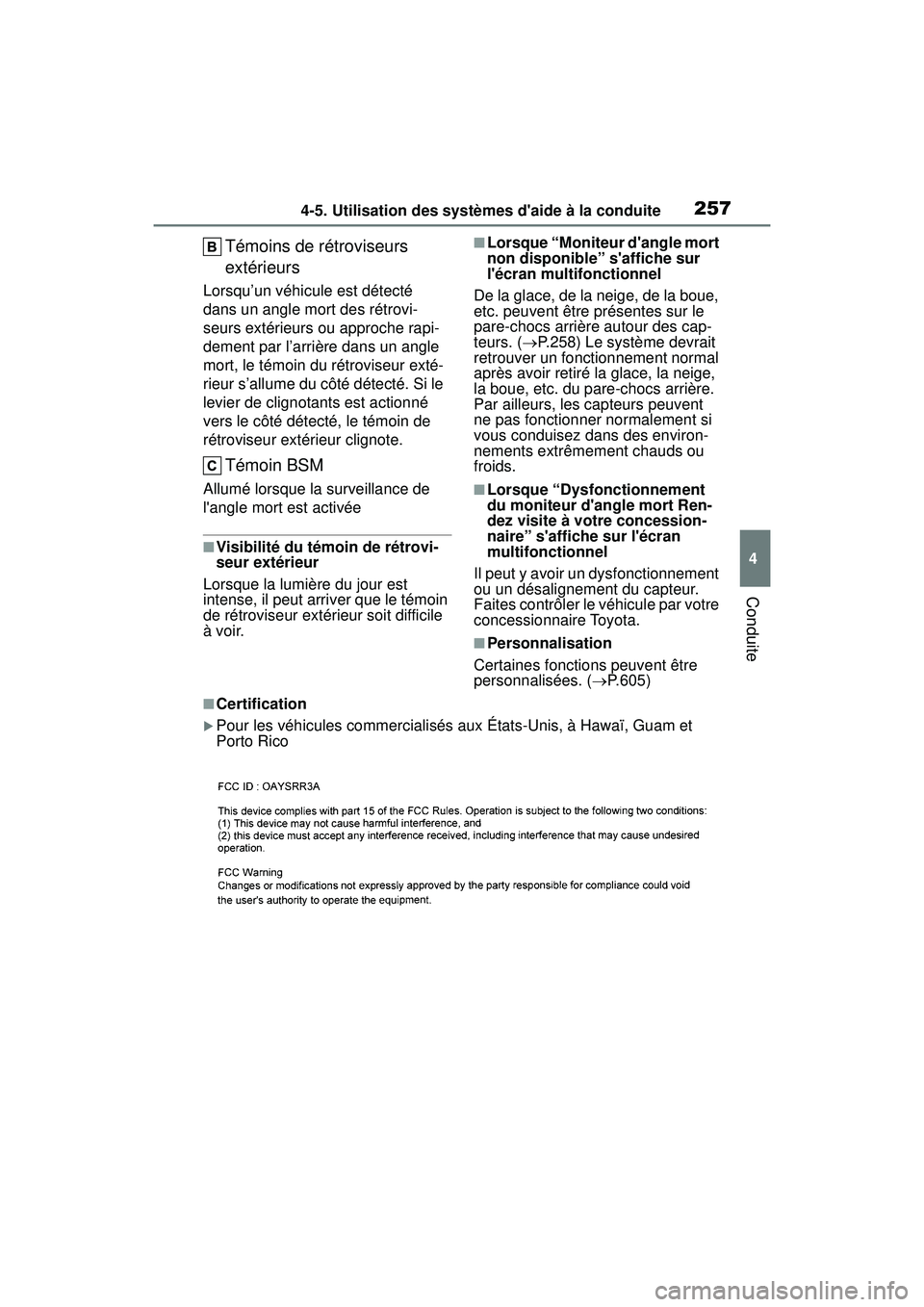

2574-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D
Témoins de rétroviseurs
extérieurs
Lorsqu’un véhicule est détecté
dans un angle mort des rétrovi-
seurs extérieurs ou approche rapi-
dement par l’arrière dans un angle
mort, le témoin du rétroviseur exté-
rieur s’allume du côté détecté. Si le
levier de clignotants est actionné
vers le côté détecté, le témoin de
rétroviseur extérieur clignote.
Témoin BSM
Allumé lorsque la surveillance de
l'angle mort est activée
■Visibilité du témo in de rétrovi-
seur extérieur
Lorsque la lumière du jour est
intense, il peut arriver que le témoin
de rétroviseur extérieur soit difficile
à voir.
■Lorsque “Moniteur d'angle mort
non disponible” s'affiche sur
l'écran multifonctionnel
De la glace, de la neige, de la boue,
etc. peuvent être présentes sur le
pare-chocs arrière autour des cap-
teurs. ( P.258) Le système devrait
retrouver un fonctionnement normal
après avoir retiré la glace, la neige,
la boue, etc. du pare-chocs arrière.
Par ailleurs, les capteurs peuvent
ne pas fonctionner normalement si
vous conduisez dans des environ-
nements extrêmement chauds ou
froids.
■Lorsque “Dysfonctionnement
du moniteur d'angle mort Ren-
dez visite à votre concession-
naire” s'affiche sur l'écran
multifonctionnel
Il peut y avoir un dysfonctionnement
ou un désalignement du capteur.
Faites contrôler le véhicule par votre
concessionnaire Toyota.
■Personnalisation
Certaines fonctions peuvent être
personnalisées. ( P.605)
■Certification
Pour les véhicules commercialisés au x États-Unis, à Hawaï, Guam et
Porto Rico

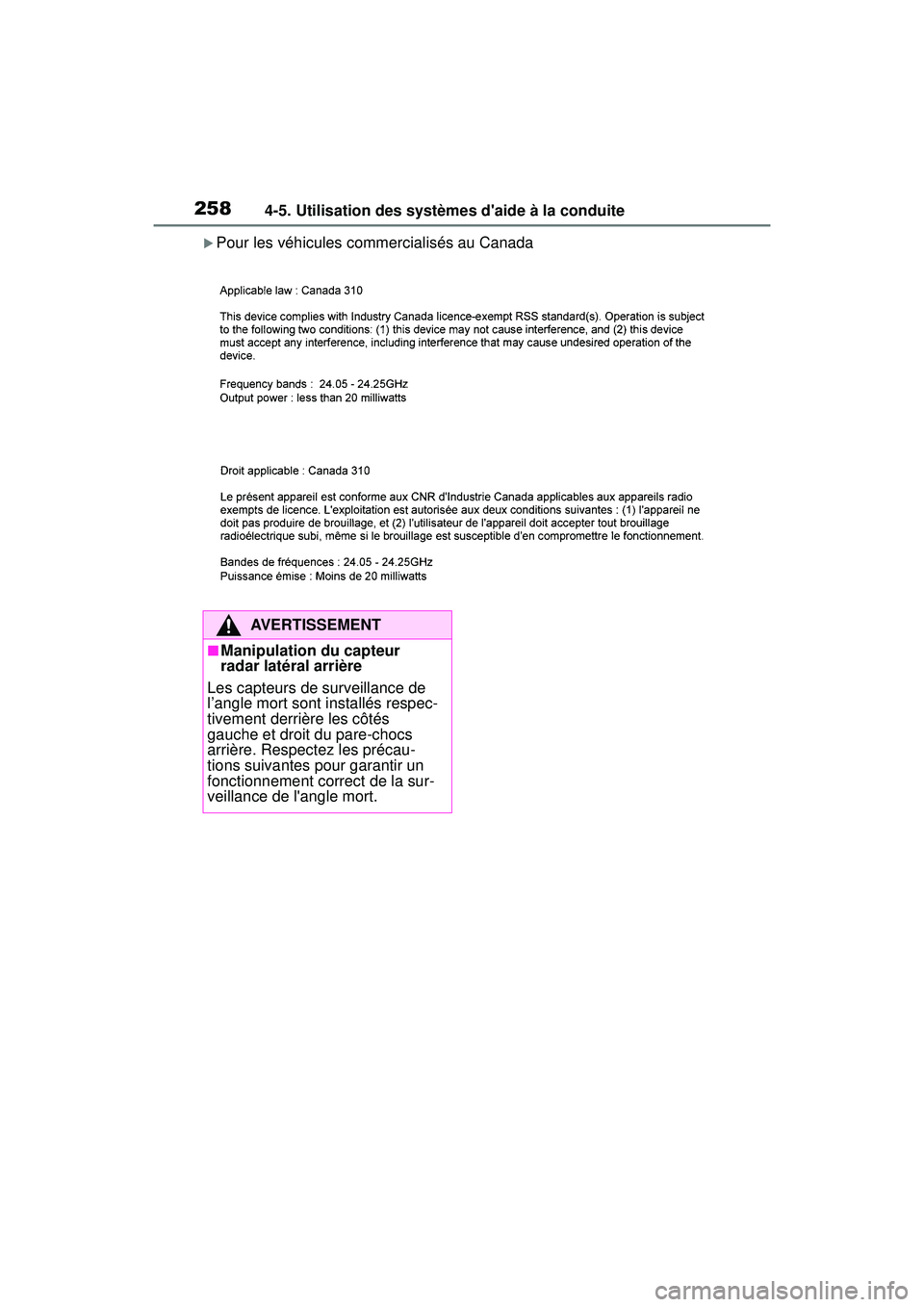

2584-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D
Pour les véhicules commercialisés au Canada
AVERTISSEMENT
■Manipulation du capteur
radar latéral arrière
Les capteurs de surveillance de
l’angle mort sont installés respec-
tivement derrière les côtés
gauche et droit du pare-chocs
arrière. Respectez les précau-
tions suivantes pour garantir un
fonctionnement correct de la sur-
veillance de l'angle mort.

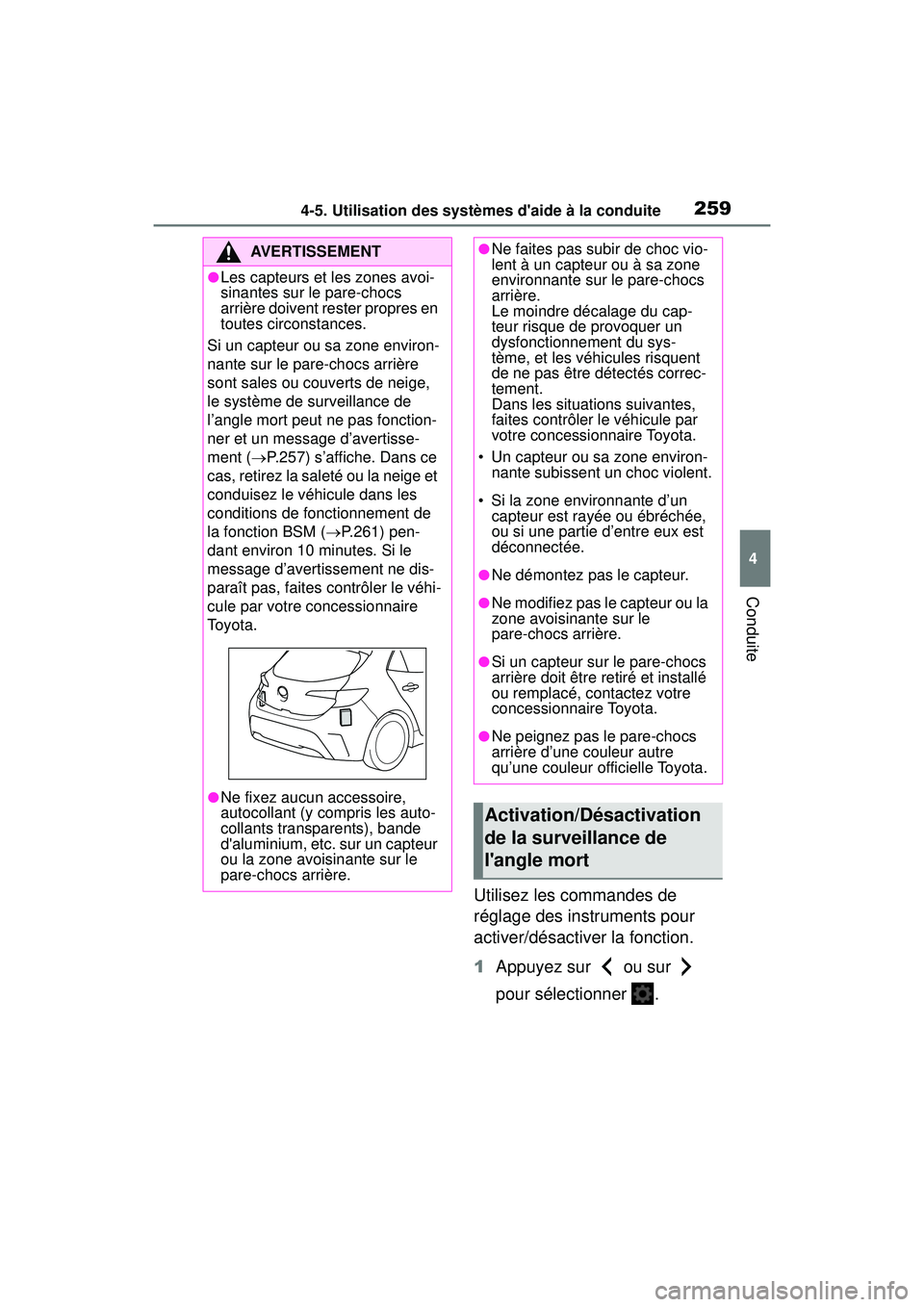

2594-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_D
Utilisez les commandes de
réglage des instruments pour
activer/désactiver la fonction.
1Appuyez sur ou sur
pour sélectionner .
AVERTISSEMENT
●Les capteurs et les zones avoi-
sinantes sur le pare-chocs
arrière doivent rester propres en
toutes circonstances.
Si un capteur ou sa zone environ-
nante sur le pare-chocs arrière
sont sales ou couverts de neige,
le système de surveillance de
l’angle mort peut ne pas fonction-
ner et un message d’avertisse-
ment ( P.257) s’affiche. Dans ce
cas, retirez la sale té ou la neige et
conduisez le véhicule dans les
conditions de fonctionnement de
la fonction BSM ( P.261) pen-
dant environ 10 minutes. Si le
message d’avertissement ne dis-
paraît pas, faites contrôler le véhi-
cule par votre concessionnaire
To y o t a .
●Ne fixez aucun accessoire,
autocollant (y compris les auto-
collants transparents), bande
d'aluminium, etc. sur un capteur
ou la zone avoisinante sur le
pare-chocs arrière.
●Ne faites pas subir de choc vio-
lent à un capteur ou à sa zone
environnante sur le pare-chocs
arrière.
Le moindre décalage du cap-
teur risque de provoquer un
dysfonctionnement du sys-
tème, et les véhicules risquent
de ne pas être détectés correc-
tement.
Dans les situations suivantes,
faites contrôler le véhicule par
votre concessionnaire Toyota.
• Un capteur ou sa zone environ- nante subissent un choc violent.
• Si la zone environnante d’un capteur est rayée ou ébréchée,
ou si une partie d’entre eux est
déconnectée.
●Ne démontez pas le capteur.
●Ne modifiez pas le capteur ou la
zone avoisinante sur le
pare-chocs arrière.
●Si un capteur sur le pare-chocs
arrière doit être retiré et installé
ou remplacé, contactez votre
concessionnaire Toyota.
●Ne peignez pas le pare-chocs
arrière d’une couleur autre
qu’une couleur officielle Toyota.
Activation/Désactivation
de la surveillance de
l'angle mort

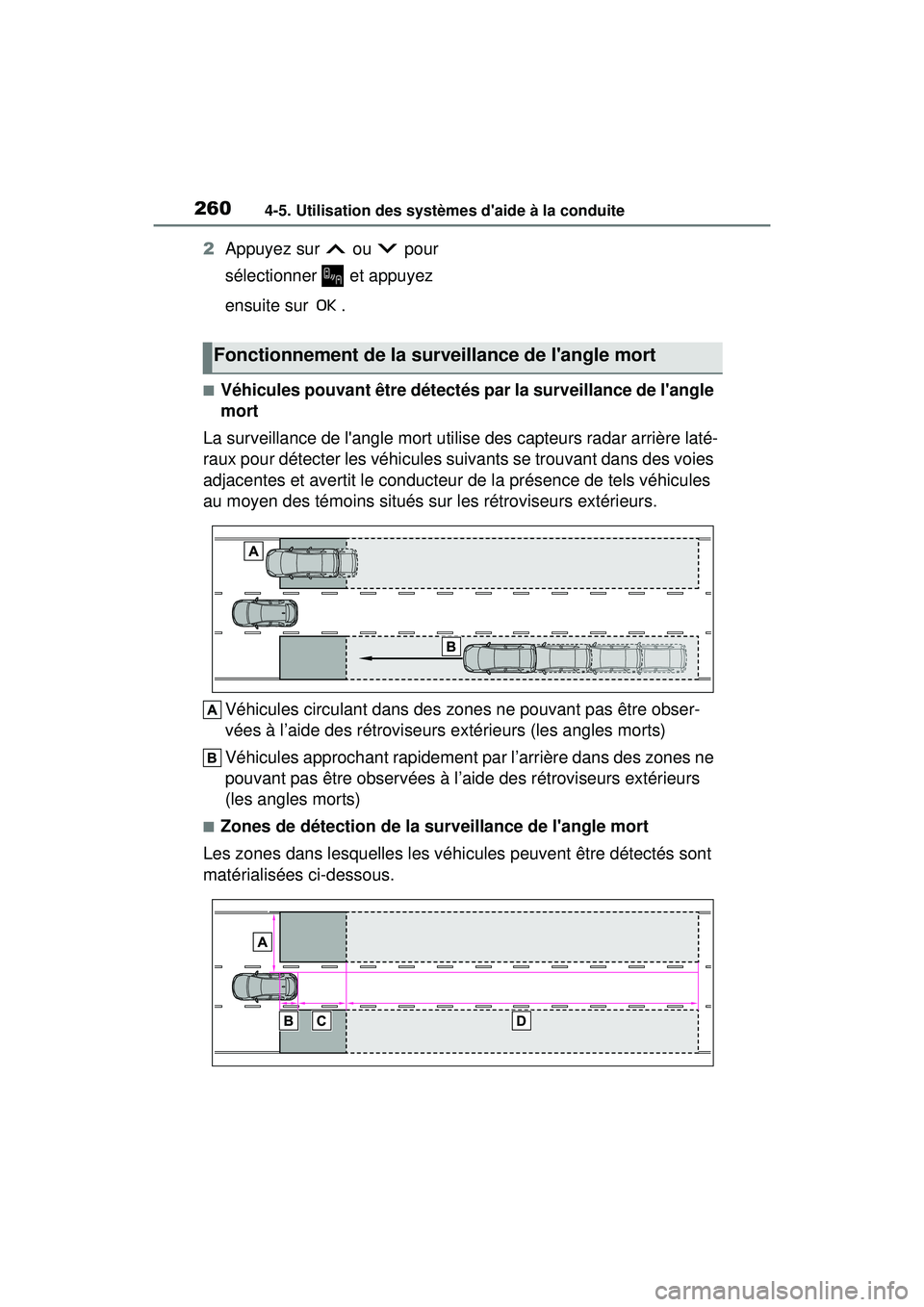

2604-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_D
2Appuyez sur ou pour
sélectionner et appuyez
ensuite sur .
■Véhicules pouvant être détectés par la surveillance de l'angle
mort
La surveillance de l'angle mort utilise des capteurs radar arrière laté-
raux pour détecter les véhicules suivants se trouvant dans des voies
adjacentes et avertit le conducteur de la présence de tels véhicules
au moyen des témoins situés sur les rétroviseurs extérieurs.
Véhicules circulant dans des zones ne pouvant pas être obser-
vées à l’aide des rétroviseurs extérieurs (les angles morts)
Véhicules approchant rapidement par l’arrière dans des zones ne
pouvant pas être observées à l’aide des rétroviseurs extérieurs
(les angles morts)
■Zones de détection de la surveillance de l'angle mort
Les zones dans lesquelles les véhicules peuvent être détectés sont
matérialisées ci-dessous.
Fonctionnement de la sur veillance de l'angle mort

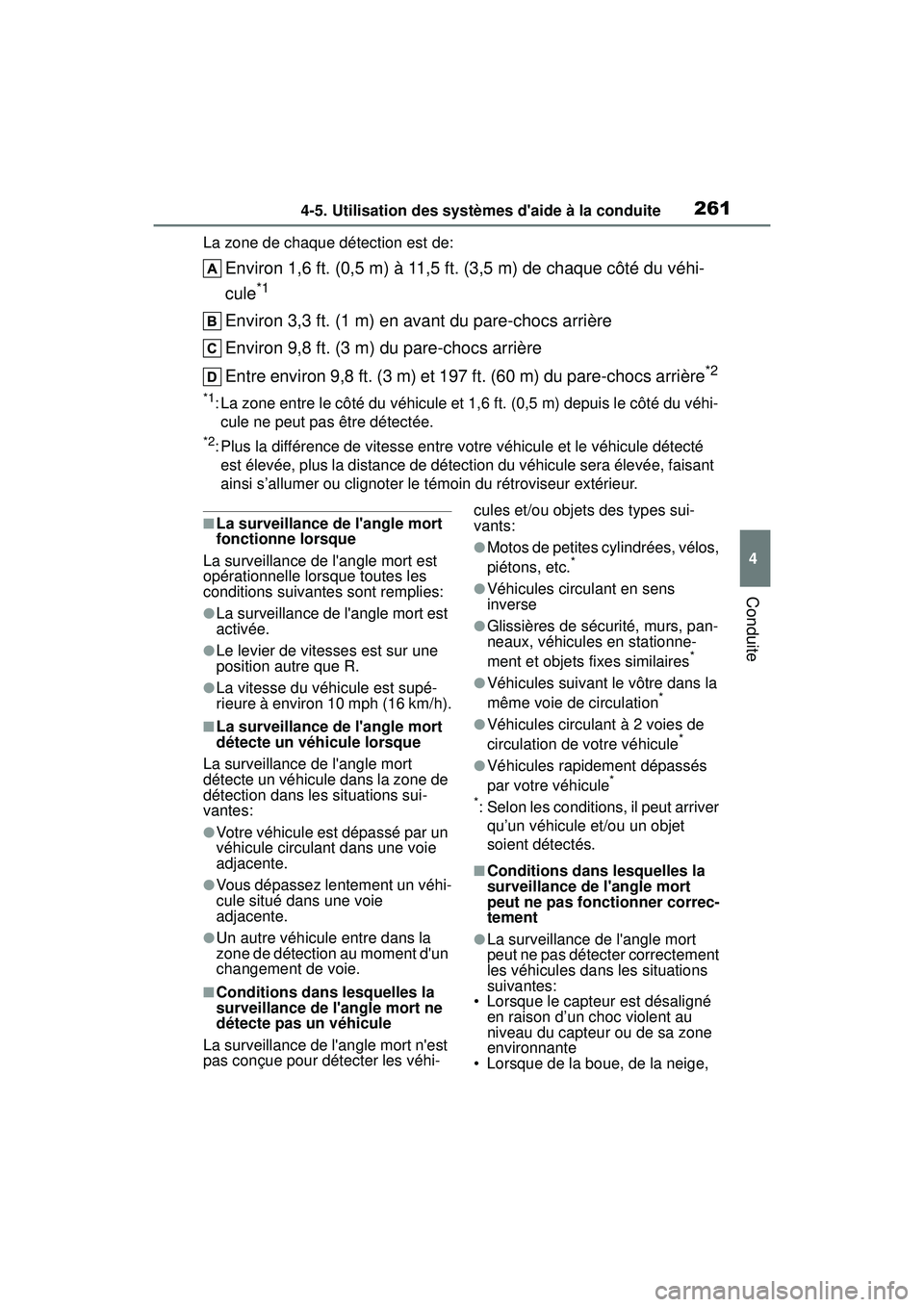

2614-5. Utilisation des systèmes d'aide à la conduite
4
Conduite
COROLLA H/B_DLa zone de chaque détection est de:
Environ 1,6 ft. (0,5 m) à 11,5 ft. (3,5 m) de chaque côté du véhi-
cule
*1
Environ 3,3 ft. (1 m) en avant du pare-chocs arrière
Environ 9,8 ft. (3 m) du pare-chocs arrière
Entre environ 9,8 ft. (3 m) et 197 ft. (60 m) du pare-chocs arrière
*2
*1: La zone entre le côté du véhicule et 1,6 ft. (0,5 m) depuis le côté du véhi-
cule ne peut pas être détectée.
*2: Plus la différence de vitesse entre votre véhicule et le véhicule détecté est élevée, plus la distance de détection du véhicule sera élevée, faisant
ainsi s’allumer ou clignoter le témoin du rétroviseur extérieur.
■La surveillance de l'angle mort
fonctionne lorsque
La surveillance de l'angle mort est
opérationnelle lorsque toutes les
conditions suivantes sont remplies:
●La surveillance de l'angle mort est
activée.
●Le levier de vitesses est sur une
position autre que R.
●La vitesse du véhicule est supé-
rieure à environ 10 mph (16 km/h).
■La surveillance de l'angle mort
détecte un véhicule lorsque
La surveillance de l'angle mort
détecte un véhicule dans la zone de
détection dans les situations sui-
vantes:
●Votre véhicule est dépassé par un
véhicule circulant dans une voie
adjacente.
●Vous dépassez lentement un véhi-
cule situé dans une voie
adjacente.
●Un autre véhicule entre dans la
zone de détection au moment d'un
changement de voie.
■Conditions dans lesquelles la
surveillance de l'angle mort ne
détecte pas un véhicule
La surveillance de l'angle mort n'est
pas conçue pour détecter les véhi- cules et/ou objets des types sui-
vants:
●Motos de petites cylindrées, vélos,
piétons, etc.*
●Véhicules circulant en sens
inverse
●Glissières de sécurité, murs, pan-
neaux, véhicules en stationne-
ment et objets fixes similaires
*
●Véhicules suivant le vôtre dans la
même voie de circulation*
●Véhicules circulant à 2 voies de
circulation de votre véhicule*
●Véhicules rapidement dépassés
par votre véhicule*
*
: Selon les conditio ns, il peut arriver
qu’un véhicule et/ou un objet
soient détectés.
■Conditions dans lesquelles la
surveillance de l'angle mort
peut ne pas fonctionner correc-
tement
●La surveillance de l'angle mort
peut ne pas détecter correctement
les véhicules dans les situations
suivantes:
• Lorsque le capteur est désaligné
en raison d’un choc violent au
niveau du capteur ou de sa zone
environnante
• Lorsque de la boue, de la neige,

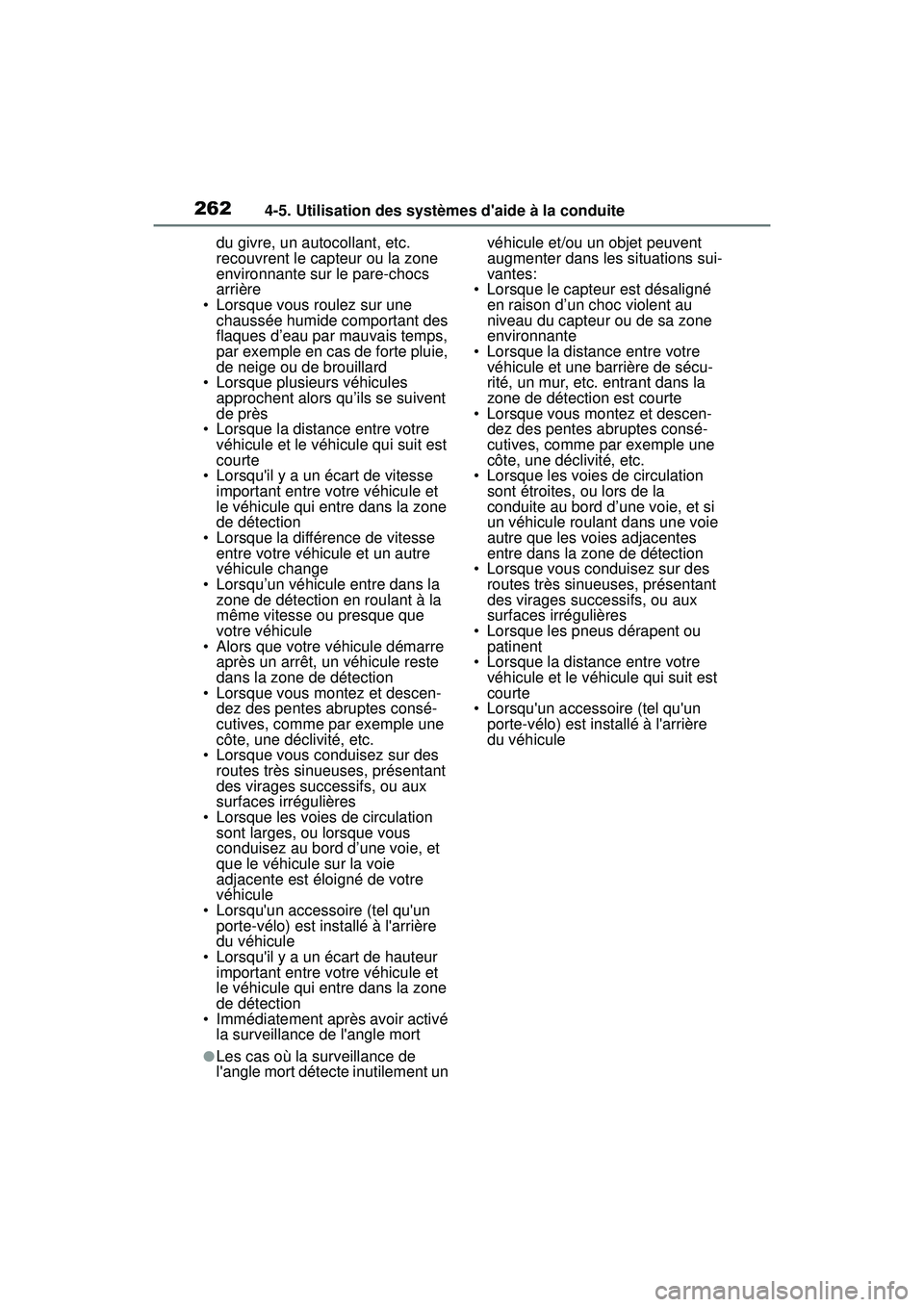

2624-5. Utilisation des systèmes d'aide à la conduite
COROLLA H/B_Ddu givre, un autocollant, etc.
recouvrent le capteur ou la zone
environnante sur le pare-chocs
arrière
• Lorsque vous roulez sur une chaussée humide comportant des
flaques d’eau par mauvais temps,
par exemple en cas de forte pluie,
de neige ou de brouillard
• Lorsque plusieurs véhicules approchent alors qu’ils se suivent
de près
• Lorsque la distance entre votre véhicule et le véhicule qui suit est
courte
• Lorsqu'il y a un écart de vitesse important entre votre véhicule et
le véhicule qui entre dans la zone
de détection
• Lorsque la différ ence de vitesse
entre votre véhicule et un autre
véhicule change
• Lorsqu’un véhicule entre dans la zone de détection en roulant à la
même vitesse ou presque que
votre véhicule
• Alors que votre véhicule démarre
après un arrêt, un véhicule reste
dans la zone de détection
• Lorsque vous montez et descen-
dez des pentes abruptes consé-
cutives, comme par exemple une
côte, une déclivité, etc.
• Lorsque vous conduisez sur des routes très sinueuses, présentant
des virages successifs, ou aux
surfaces irrégulières
• Lorsque les voies de circulation sont larges, ou lorsque vous
conduisez au bord d’une voie, et
que le véhicule sur la voie
adjacente est éloigné de votre
véhicule
• Lorsqu'un accessoire (tel qu'un porte-vélo) est inst allé à l'arrière
du véhicule
• Lorsqu'il y a un écart de hauteur important entre votre véhicule et
le véhicule qui entre dans la zone
de détection
• Immédiatement après avoir activé la surveillance de l'angle mort
●Les cas où la surveillance de
l'angle mort détecte inutilement un véhicule et/ou un objet peuvent
augmenter dans les situations sui-
vantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au
niveau du capteur ou de sa zone
environnante
• Lorsque la distance entre votre véhicule et une barrière de sécu-
rité, un mur, etc. entrant dans la
zone de détection est courte
• Lorsque vous montez et descen-
dez des pentes abruptes consé-
cutives, comme par exemple une
côte, une déclivité, etc.
• Lorsque les voies de circulation sont étroites, ou lors de la
conduite au bord d’une voie, et si
un véhicule roulant dans une voie
autre que les voies adjacentes
entre dans la zone de détection
• Lorsque vous conduisez sur des routes très sinueuses, présentant
des virages successifs, ou aux
surfaces irrégulières
• Lorsque les pneus dérapent ou patinent
• Lorsque la distance entre votre véhicule et le véhi cule qui suit est
courte
• Lorsqu'un accessoire (tel qu'un porte-vélo) est installé à l'arrière
du véhicule
