2021 PEUGEOT PARTNER Manuale duso (in Italian)

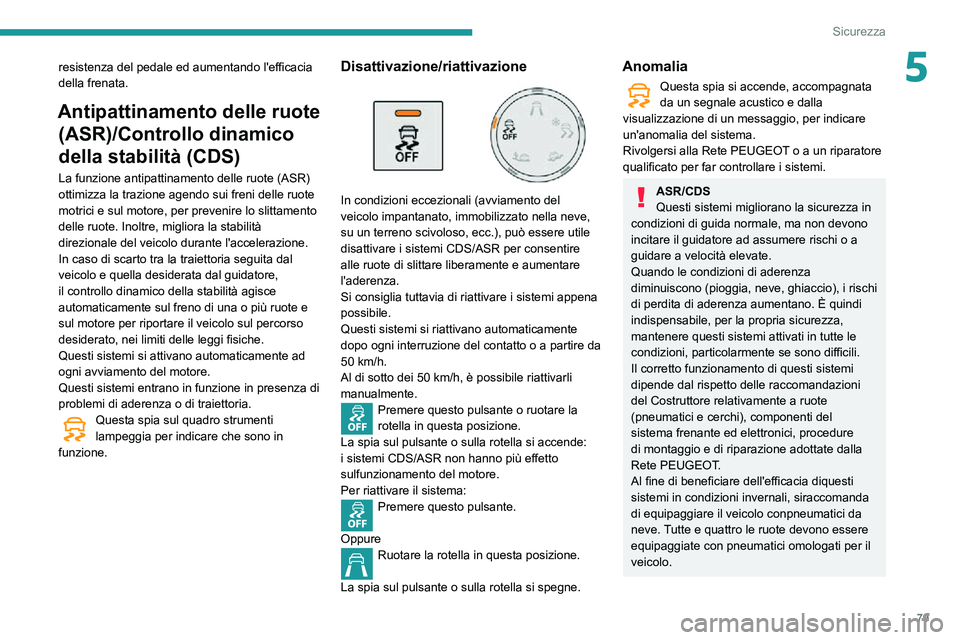

79
Sicurezza
5resistenza del pedale ed aumentando l'efficacia
della frenata.
Antipattinamento delle ruote (ASR)/Controllo dinamico
della stabilità (CDS)
La funzione antipattinamento delle ruote (ASR)
ottimizza la trazione agendo sui freni delle ruote
motrici e sul motore, per prevenire lo slittamento
delle ruote. Inoltre, migliora la stabilità
direzionale del veicolo durante l'accelerazione.
In caso di scarto tra la traiettoria seguita dal
veicolo e quella desiderata dal guidatore,
il controllo dinamico della stabilità agisce
automaticamente sul freno di una o più ruote e
sul motore per riportare il veicolo sul percorso
desiderato, nei limiti delle leggi fisiche.
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore.
Questi sistemi entrano in funzione in presenza di
problemi di aderenza o di traiettoria.
Questa spia sul quadro strumenti
lampeggia per indicare che sono in
funzione.
Disattivazione/riattivazione

In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella neve,
su un terreno scivoloso, ecc.), può essere utile
disattivare i sistemi CDS/ASR per consentire
alle ruote di slittare liberamente e aumentare
l'aderenza.
Si consiglia tuttavia di riattivare i sistemi appena
possibile.
Questi sistemi si riattivano automaticamente
dopo ogni interruzione del contatto o a partire da
50 km/h.Al di sotto dei 50 km/h, è possibile riattivarli manualmente.Premere questo pulsante o ruotare la rotella in questa posizione.
La spia sul pulsante o sulla rotella si accende:
i sistemi CDS/ASR non hanno più effetto
sulfunzionamento del motore.
Per riattivare il sistema:
Premere questo pulsante.
Oppure
Ruotare la rotella in questa posizione.
La spia sul pulsante o sulla rotella si spegne.
Anomalia
Questa spia si accende, accompagnata da un segnale acustico e dalla
visualizzazione di un messaggio, per indicare
un'anomalia del sistema.
Rivolgersi alla Rete PEUGEOT o a un riparatore
qualificato per far controllare i sistemi.
ASR/CDS
Questi sistemi migliorano la sicurezza in
condizioni di guida normale, ma non devono
incitare il guidatore ad assumere rischi o a
guidare a velocità elevate.
Quando le condizioni di aderenza
diminuiscono (pioggia, neve, ghiaccio), i rischi
di perdita di aderenza aumentano. È quindi
indispensabile, per la propria sicurezza,
mantenere questi sistemi attivati in tutte le
condizioni, particolarmente se sono difficili.
Il corretto funzionamento di questi sistemi
dipende dal rispetto delle raccomandazioni
del Costruttore relativamente a ruote
(pneumatici e cerchi), componenti del
sistema frenante ed elettronici, procedure
di montaggio e di riparazione adottate dalla
Rete PEUGEOT.
Al fine di beneficiare dell'efficacia diquesti
sistemi in condizioni invernali, siraccomanda
di equipaggiare il veicolo conpneumatici da
neve. Tutte e quattro le ruote devono essere
equipaggiate con pneumatici omologati per il
veicolo.

80
Sicurezza
Standard (ESC)
Questa modalità è calibrata per un basso livello di pattinamento, basato su diverse
aderenze abitualmente riscontrate su strada.
Dopo ogni interruzione del contatto, il
sistema si reinizializza automaticamente
su questa modalità.
Neve
Questa modalità adatta la propria strategia alle condizioni di aderenza
riscontrate per entrambe le ruote anteriori alla
partenza.
(modalità attiva fino a 80 km/h)
Fuori strada (fango, erba bagnata,
ecc.)
Questa modalità che autorizza il pattinamento della ruota meno aderente
in partenza per favorire l'eliminazione del fango
e ritrovare il "grip" (aderenza). Parallelamente, la
ruota più aderente è gestita in modo tale da
trasmettere più coppia possibile.
In fase di avanzamento, il sistema ottimizza
il pattinamento per rispondere, al meglio, alle
sollecitazioni del guidatore.
(modalità attiva fino a 50 km/h)
Sabbia
Questa modalità consente un lieve pattinamento simultaneo delle ruote
Controllo della stabilità del
rimorchio (TSM)
In caso di traino, questo sistema riduce il rischio
di sbandata del veicolo o del rimorchio.
Funzionamento
Il sistema si attiva automaticamente
all'inserimento del contatto.
Il controllo elettronico della stabilità (ESC) deve
funzionare perfettamente.
A velocità comprese tra 60 km/h e 160 km/h, se il sistema rileva dei movimenti di oscillazione
del rimorchio (sbandate), agisce sui freni per
stabilizzare il rimorchio e, se necessario, riduce
la potenza del motore per rallentare il veicolo.
La correzione è segnalata dal lampeggio di questa spia sul quadro strumenti e
dall'accensione delle luci di stop.
Per informazioni sulle masse e sui carichi
trainabili, consultare la sezione " Caratteristiche
delle motorizzazioni e dei carichi trainabili " o
il carta di circolazione del veicolo.
Per garantire una guida sicura in presenza di
un dispositivo di traino , consultare la sezione
corrispondente.
Anomalia
In caso di anomalia, questa spia si accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Se si desidera continuare a trainare un
rimorchio, ridurre la velocità e guidare con
prudenza.
Contattare la Rete PEUGEOT o un riparatore
qualificato per far verificare il sistema.
Il sistema di controllo della stabilità del
rimorchio offre maggiore sicurezza
durante la guida in condizioni normali, purché
vengano osservate le raccomandazioni
relative all'utilizzo del rimorchio. Non deve
incoraggiare il guidatore a prendere rischi, ad
esempio trainare un rimorchio in condizioni
difficili (carico eccessivo, mancato rispetto del
peso sulla sfera del gancio traino, pneumatici
consumati o sgonfi, anomalia del sistema di
frenata, ecc.) oppure a guidare a velocità
eccessive.
In alcuni casi, il sistema può non rilevare le
sbandate del rimorchio, in particolare con un
rimorchio leggero.
In caso di guida su strada scivolosa o
dissestata, il sistema potrebbe non riuscire
ad impedire una brusca oscillazione del
rimorchio.
Advanced Grip Control
Un sistema di controllo della trazione specifico e
brevettato, che migliora la guida su neve, fango
e sabbia.
Ottimizzato per ogni situazione, consente di
manovrare in condizioni di scarsa aderenza (incontrate durante un utilizzo normale del
veicolo).
Associato ai pneumatici all seasons (tutte le
stagioni) M+S (Mud and Snow), questo sistema
offre un compromesso tra sicurezza, aderenza e
facilità di guida.
La pressione del pedale dell'acceleratore deve
essere sufficiente per consentire al sistema di
sfruttare la potenza del motore. Alcune fasi di
funzionamento con un regime motore elevato
sono del tutto normali.
Un selettore a cinque posizioni consente
di scegliere la modalità di regolazione
corrispondente alle varie condizioni di guida
incontrate.
La conferma della modalità scelta è
indicata dall'accensione di una spia e dalla
visualizzazione di un messaggio.
Modalità di funzionamento

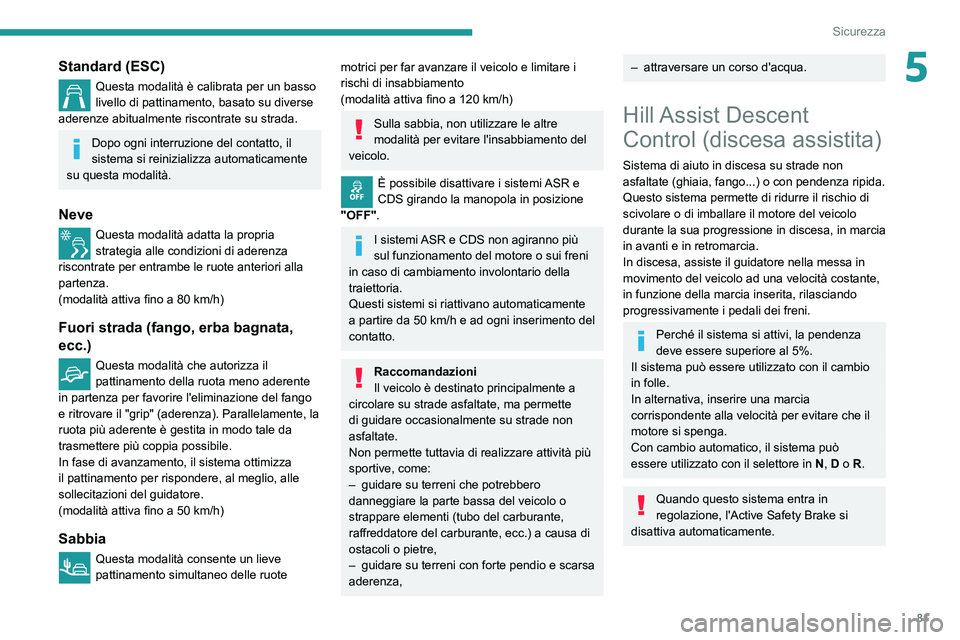

81
Sicurezza
5Standard (ESC)
Questa modalità è calibrata per un basso livello di pattinamento, basato su diverse
aderenze abitualmente riscontrate su strada.
Dopo ogni interruzione del contatto, il
sistema si reinizializza automaticamente
su questa modalità.
Neve
Questa modalità adatta la propria strategia alle condizioni di aderenza
riscontrate per entrambe le ruote anteriori alla
partenza.
(modalità attiva fino a 80 km/h)
Fuori strada (fango, erba bagnata,
ecc.)
Questa modalità che autorizza il pattinamento della ruota meno aderente
in partenza per favorire l'eliminazione del fango
e ritrovare il "grip" (aderenza). Parallelamente, la
ruota più aderente è gestita in modo tale da
trasmettere più coppia possibile.
In fase di avanzamento, il sistema ottimizza
il pattinamento per rispondere, al meglio, alle
sollecitazioni del guidatore.
(modalità attiva fino a 50 km/h)
Sabbia
Questa modalità consente un lieve pattinamento simultaneo delle ruote
motrici per far avanzare il veicolo e limitare i
rischi di insabbiamento
(modalità attiva fino a 120 km/h)
Sulla sabbia, non utilizzare le altre
modalità per evitare l'insabbiamento del
veicolo.
È possibile disattivare i sistemi ASR e CDS girando la manopola in posizione
"OFF".
I sistemi ASR e CDS non agiranno più
sul funzionamento del motore o sui freni
in caso di cambiamento involontario della
traiettoria.
Questi sistemi si riattivano automaticamente
a partire da 50 km/h e ad ogni inserimento del contatto.
Raccomandazioni
Il veicolo è destinato principalmente a
circolare su strade asfaltate, ma permette
di guidare occasionalmente su strade non
asfaltate.
Non permette tuttavia di realizzare attività più
sportive, come:
– guidare su terreni che potrebbero danneggiare la parte bassa del veicolo o
strappare elementi (tubo del carburante,
raffreddatore del carburante, ecc.) a causa di
ostacoli o pietre,
– guidare su terreni con forte pendio e scarsa aderenza,
– attraversare un corso d'acqua.
Hill Assist Descent
Control (discesa assistita)
Sistema di aiuto in discesa su strade non
asfaltate (ghiaia, fango...) o con pendenza ripida.
Questo sistema permette di ridurre il rischio di
scivolare o di imballare il motore del veicolo
durante la sua progressione in discesa, in marcia
in avanti e in retromarcia.
In discesa, assiste il guidatore nella messa in
movimento del veicolo ad una velocità costante,
in funzione della marcia inserita, rilasciando
progressivamente i pedali dei freni.
Perché il sistema si attivi, la pendenza
deve essere superiore al 5%.
Il sistema può essere utilizzato con il cambio
in folle.
In alternativa, inserire una marcia
corrispondente alla velocità per evitare che il
motore si spenga.
Con cambio automatico, il sistema può
essere utilizzato con il selettore in N, D o R.
Quando questo sistema entra in
regolazione, l'Active Safety Brake si
disattiva automaticamente.

82
Sicurezza
Il limitatore di sforzo attenua la pressione della cintura di sicurezza contro il torace del
passeggero, migliorandone la protezione.
Bloccaggio

► Tirare la cinghia della cintura di sicurezza ed inserire la fibbia nel dispositivo d'aggancio.► Controllare il corretto aggancio della cintura di sicurezza con una prova di trazione della
cinghia.
Sbloccaggio
► Premere il pulsante rosso della fibbia.► Accompagnare l'avvolgimento della cintura.
Il sistema non

83
Sicurezza
5Il limitatore di sforzo attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone la protezione.
Bloccaggio

► Tirare la cinghia della cintura di sicurezza ed inserire la fibbia nel dispositivo d'aggancio.► Controllare il corretto aggancio della cintura di sicurezza con una prova di trazione della
cinghia.
Sbloccaggio
► Premere il pulsante rosso della fibbia.► Accompagnare l'avvolgimento della cintura.
Panchetta anteriore a 2 posti

Se il veicolo è equipaggiato di una panchetta
anteriore, assicurarsi di inserire ogni cintura di
sicurezza nella fibbia corrispondente.
Non invertire la cintura di sicurezza o la fibbia del
guidatore con la cintura di sicurezza o la fibbia
del sedile centrale.
Cinture di sicurezza
posteriori



Ogni sedile posteriore è dotato di una cintura di
sicurezza priva del sistema di pretensionamento
pirotecnico o del limitatore di sforzo.
Assicurarsi di inserire ogni cintura di sicurezza
nella fibbia corrispondente.
Non invertire le cinture di sicurezza o le fibbie
dei sedili laterali con la cintura di sicurezza o la
fibbia del sedile centrale.
Spia delle cinture di
sicurezza


Con sedili anteriori individuali
All'inserimento del contatto, la spia si accende
sul quadro strumenti se una cintura di sicurezza
non è allacciata o è stata volutamente slacciata.

84
Sicurezza
In ogni caso, la spia airbag si accende.Dopo un urto, far verificare ed eventualmente
sostituire la cintura di sicurezza dalla Rete
PEUGEOT o da un riparatore qualificato.
Airbag
Sistema progettato per contribuire a rafforzare la
sicurezza dei passeggeri (tranne il passeggero
centrale nella fila 2) in caso di urto violento.
Gli airbag completano l'azione delle cinture di
sicurezza dotate di limitatore di carico.
In caso di collisione, i sensori elettronici
registrano e analizzano gli urti frontali e laterali
che si verificano nelle zone di rilevazione
dell'impatto:
– in caso di urto violento, gli airbag si gonfiano istantaneamente e contribuiscono ad una miglior
protezione dei passeggeri (tranne per il sedile
centrale della fila 2); subito dopo l'urto, gli airbag
si sgonfiano rapidamente per non intralciare la
visibilità o l'eventuale uscita dei passeggeri,
– in caso di urto poco violento, d'impatto sulla parte posteriore e in alcune condizioni di
ribaltamento, gli airbag possono non attivarsi
; in questo genere di situazione, la cintura di
sicurezza contribuisce a garantire la protezione.
Gli airbag non si gonfiano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo urto
A partire da circa 2M km/h e per 2 minuti, la spia lampeggia accompagnata da un segnale
acusticoK
Trascorsi i 2 minuti, la spia rimane accesa fino a
che il guidatore e/o il passeggero non allacciano
la propria cintura di sicurezza.
Con panchetta a 2 posti anteriore (e sedile
guidatore)
All'inserimento del contatto, la spia si accende
sul quadro strumenti se la cintura di sicurezza
del guidatore non è allacciata o è stata
volutamente slacciata.
All'inserimento del contatto, la spia si accende
sul quadro strumenti se la cintura di sicurezza di
un passeggero non è allacciata.

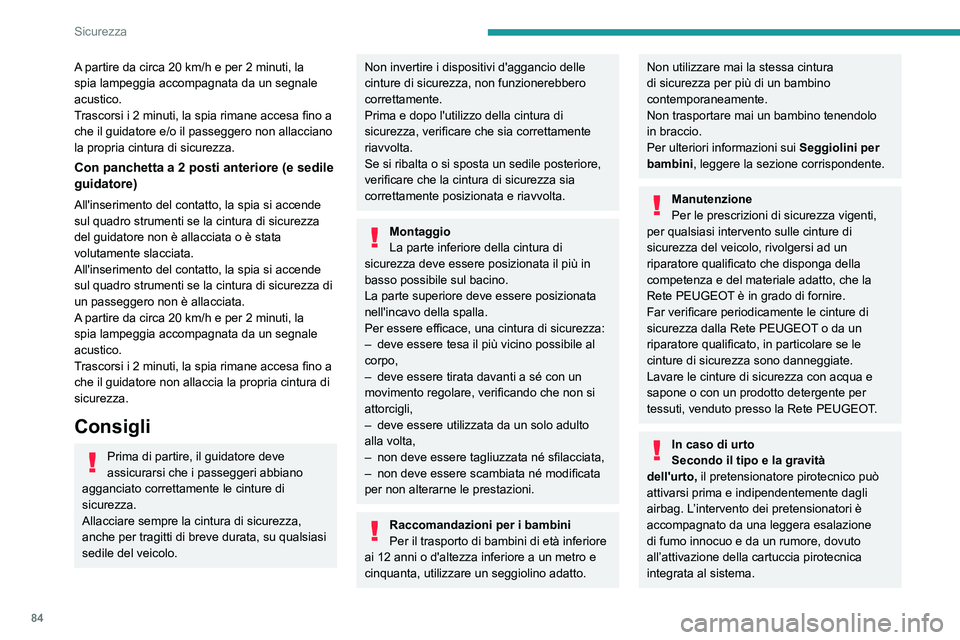

A partire da circa 20 km/h e per 2 minuti, la spia lampeggia accompagnata da un segnale
acustico.
Trascorsi i 2 minuti, la spia rimane accesa fino a
che il guidatore non allaccia la propria cintura di
sicurezza.
Consigli
Prima di partire, il guidatore deve
assicurarsi che i passeggeri abbiano
agganciato correttamente le cinture di
sicurezza.
Allacciare sempre la cintura di sicurezza,
anche per tragitti di breve durata, su qualsiasi
sedile del veicolo.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
Montaggio
La parte inferiore della cintura di
sicurezza deve essere posizionata il più in
basso possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Per essere efficace, una cintura di sicurezza:
– deve essere tesa il più vicino possibile al corpo,– deve essere tirata davanti a sé con un movimento regolare, verificando che non si
attorcigli,
– deve essere utilizzata da un solo adulto
alla volta,– non deve essere tagliuzzata né sfilacciata,– non deve essere scambiata né modificata per non alterarne le prestazioni.
Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore
ai 12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più di un bambino
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui Seggiolini per
bambini , leggere la sezione corrispondente.
Manutenzione
Per le prescrizioni di sicurezza vigenti,
per qualsiasi intervento sulle cinture di
sicurezza del veicolo, rivolgersi ad un
riparatore qualificato che disponga della
competenza e del materiale adatto, che la
Rete PEUGEOT è in grado di fornire.
Far verificare periodicamente le cinture di
sicurezza dalla Rete PEUGEOT o da un
riparatore qualificato, in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la Rete PEUGEOT.
In caso di urto
Secondo il tipo e la gravità
dell'urto, il pretensionatore pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L’intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all’attivazione della cartuccia pirotecnica
integrata al sistema.

85
Sicurezza
5In ogni caso, la spia airbag si accende.
Dopo un urto, far verificare ed eventualmente
sostituire la cintura di sicurezza dalla Rete
PEUGEOT o da un riparatore qualificato.
Airbag
Sistema progettato per contribuire a rafforzare la
sicurezza dei passeggeri (tranne il passeggero
centrale nella fila 2) in caso di urto violento.
Gli airbag completano l'azione delle cinture di
sicurezza dotate di limitatore di carico.
In caso di collisione, i sensori elettronici
registrano e analizzano gli urti frontali e laterali
che si verificano nelle zone di rilevazione
dell'impatto:
– in caso di urto violento, gli airbag si gonfiano istantaneamente e contribuiscono ad una miglior
protezione dei passeggeri (tranne per il sedile
centrale della fila 2); subito dopo l'urto, gli airbag
si sgonfiano rapidamente per non intralciare la
visibilità o l'eventuale uscita dei passeggeri,
– in caso di urto poco violento, d'impatto sulla parte posteriore e in alcune condizioni di
ribaltamento, gli airbag possono non attivarsi
; in questo genere di situazione, la cintura di
sicurezza contribuisce a garantire la protezione.
Gli airbag non si gonfiano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo urto
(durante lo stesso incidente o in un incidente
successivo), l'airbag non si attiverà più.
Zone di rilevazione d'urto
A. Zona di impatto frontale
B. Zona di impatto laterale
L'azionamento di uno o più airbag
comporta una leggera esalazione di fumo
e un rumore dovuto all'attivazione della carica
pirotecnica incorporata nel sistema.
Il fumo non è nocivo, ma può risultare irritante
per gli occhi.
La detonazione causata dall'attivazione di uno
o di tutti gli airbag potrebbe provocare una
leggera diminuzione della capacità uditiva per
un breve periodo di tempo.
Airbag anteriori

Sistema che protegge il guidatore e il/i
passeggero/i anteriore/i in caso di urto frontale
violento, limitando i rischi di lesioni alla testa e
al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore nel
tetto.
Con la panchetta anteriore a due posti, è protetto
anche il passeggero che siede al centro.
Attivazione
Gli airbag si gonfiano, tranne l'airbag frontale lato
passeggero se disattivato, in caso di urto frontale
violento applicato su una parte o su tutta la zona
d'impatto frontale A, secondo l'asse longitudinale
del veicolo su un piano orizzontale e diretto dalla
parte anteriore alla parte posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la
testa dell'occupante anteriore del veicolo e
il volante, lato guidatore, e il cruscotto, lato
passeggero, per ammortizzare la sua proiezione
in avanti.

86
Sicurezza
In caso di urto lieve o di urto laterale lieve o di cappottamento del veicolo, gli
airbag potrebbero non attivarsi.
In caso di urto posteriore o frontale, nessun
airbag laterale si attiva.
Consigli
Per ottenere la massima efficacia
degli airbag, rispettare le seguenti
regole di sicurezza.
Adottare una posizione seduta normale e
dritta.
Allacciare la cintura di sicurezza e verificare
che sia posizionata e regolata correttamente.
Lo spazio compreso tra i passeggeri e gli
airbag deve essere sempre sgombro, non si
devono trovare bambini, animali, oggetti, ecc.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli airbag,
ciò potrebbe provocare lesioni in caso di
attivazione.
Evitare di appoggiare oggetti sul cruscotto.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi airbag.
Qualsiasi intervento sui sistemi deve
essere realizzato esclusivamente dalla
rete PEUGEOT oppure da un riparatore
qualificato.

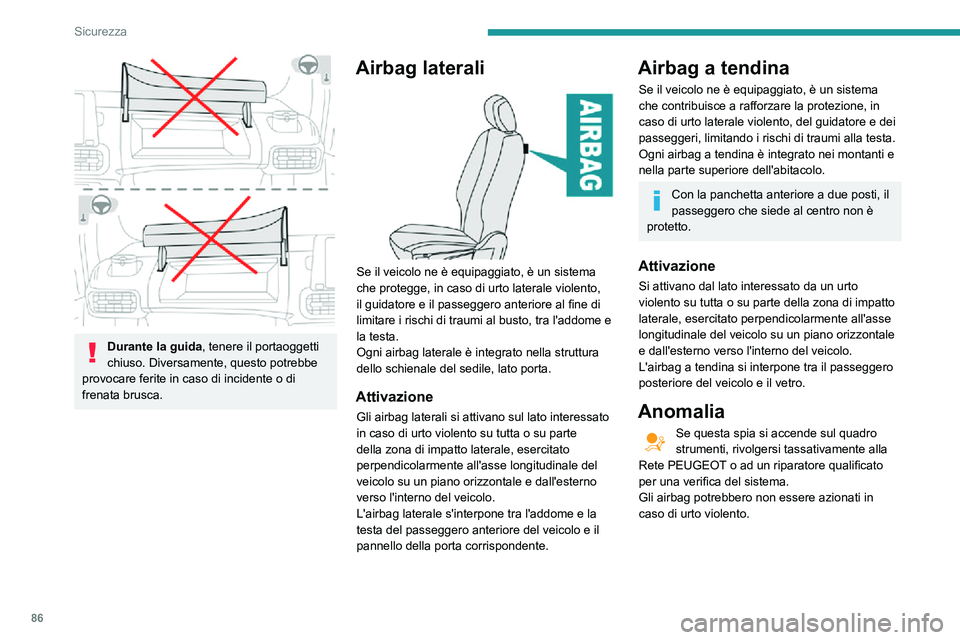

Durante la guida , tenere il portaoggetti
chiuso. Diversamente, questo potrebbe
provocare ferite in caso di incidente o di
frenata brusca.
Airbag laterali

Se il veicolo ne è equipaggiato, è un sistema
che protegge, in caso di urto laterale violento,
il guidatore e il passeggero anteriore al fine di
limitare i rischi di traumi al busto, tra l'addome e
la testa.
Ogni airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Attivazione
Gli airbag laterali si attivano sul lato interessato
in caso di urto violento su tutta o su parte
della zona di impatto laterale, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'airbag laterale s'interpone tra l'addome e la
testa del passeggero anteriore del veicolo e il
pannello della porta corrispondente.
Airbag a tendina
Se il veicolo ne è equipaggiato, è un sistema
che contribuisce a rafforzare la protezione, in
caso di urto laterale violento, del guidatore e dei
passeggeri, limitando i rischi di traumi alla testa.
Ogni airbag a tendina è integrato nei montanti e
nella parte superiore dell'abitacolo.
Con la panchetta anteriore a due posti, il
passeggero che siede al centro non è
protetto.
Attivazione
Si attivano dal lato interessato da un urto
violento su tutta o su parte della zona di impatto
laterale, esercitato perpendicolarmente all'asse
longitudinale del veicolo su un piano orizzontale
e dall'esterno verso l'interno del veicolo.
L'airbag a tendina si interpone tra il passeggero
posteriore del veicolo e il vetro.
Anomalia
Se questa spia si accende sul quadro strumenti, rivolgersi tassativamente alla
Rete PEUGEOT o ad un riparatore qualificato
per una verifica del sistema.
Gli airbag potrebbero non essere azionati in
caso di urto violento.
