2021 PEUGEOT PARTNER Manuale duso (in Italian)

183

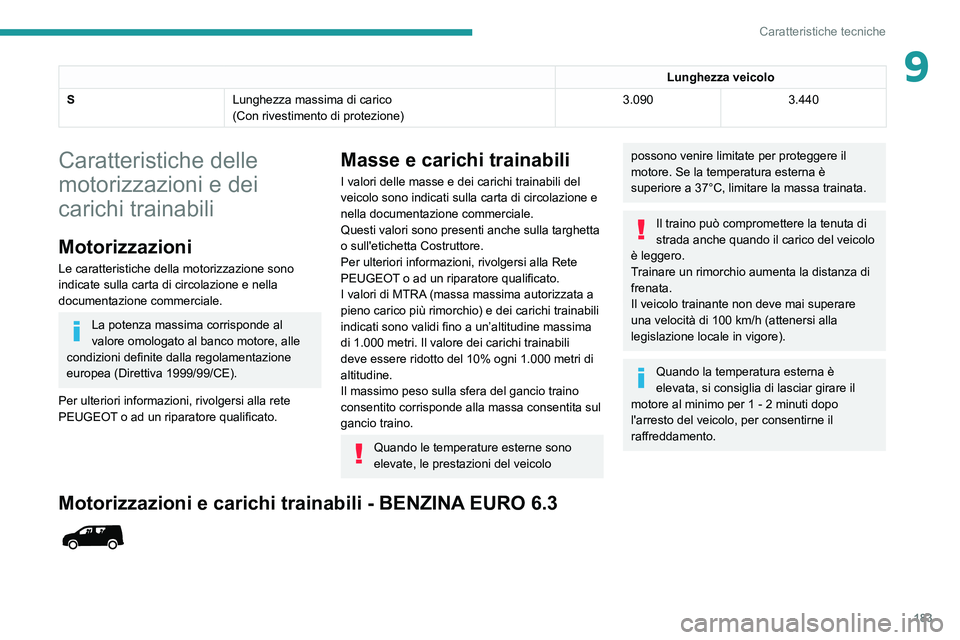

Caratteristiche tecniche
9Lunghezza veicolo
S Lunghezza massima di carico
(Con rivestimento di protezione) 3.090
3.440
Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
La potenza massima corrisponde al
valore omologato al banco motore, alle
condizioni definite dalla regolamentazione
europea (Direttiva 1999/99/CE).
Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima autorizzata a
pieno carico più rimorchio) e dei carichi trainabili
indicati sono validi fino a un’altitudine massima
di 1.000 metri. Il valore dei carichi trainabili
deve essere ridotto del 10% ogni 1.000 metri di
altitudine.
Il massimo peso sulla sfera del gancio traino
consentito corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare la massa trainata.
Il traino può compromettere la tenuta di
strada anche quando il carico del veicolo
è leggero.
Trainare un rimorchio aumenta la distanza di
frenata.
Il veicolo trainante non deve mai superare
una velocità di 100 km/h (attenersi alla legislazione locale in vigore).
Quando la temperatura esterna è
elevata, si consiglia di lasciar girare il
motore al minimo per 1 - 2 minuti dopo
l'arresto del veicolo, per consentirne il
raffreddamento.
Motorizzazioni e carichi trainabili - BENZINA EURO 6.3

184
Caratteristiche tecniche
MotoreBlueHDi 100 cv S&S BVM5
Cambio Manuale a 5 marce
Codice DV6FD STTd BVM5
Codice variante EFBHYB-L
Carburante Gasolio
Rimorchio frenato (nei limiti della MTRA) su pendenza del 12% (kg) 950
Rimorchio non frenato (kg) 750
Peso massimo consentito sulla sfera / gancio traino (kg) 74
Motorizzazioni e carichi trainabili - DIESEL EURO 6.2 e 6.3

MotoreBlueHDi 100 cv S&S BVM5 BlueHDi 100 cv BVM5BlueHDi 130 cv S&S BVM6 BlueHDi 130 cv S&S EAT8
Cambio Manuale a 5 marceManuale a 5 marceManuale a 6 marceAutomatico a 8 marce
Codice DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Codice variante EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cilindrata (cm³) 1.4991.4991.4991.499
Potenza massima: norma
CE (kW) 75
759696
Carburante GasolioGasolioGasolioGasolio
Rimorchio frenato (nei
limiti della MTRA) su
pendenza del 12% (kg) 1.050
1.0501.2501.050

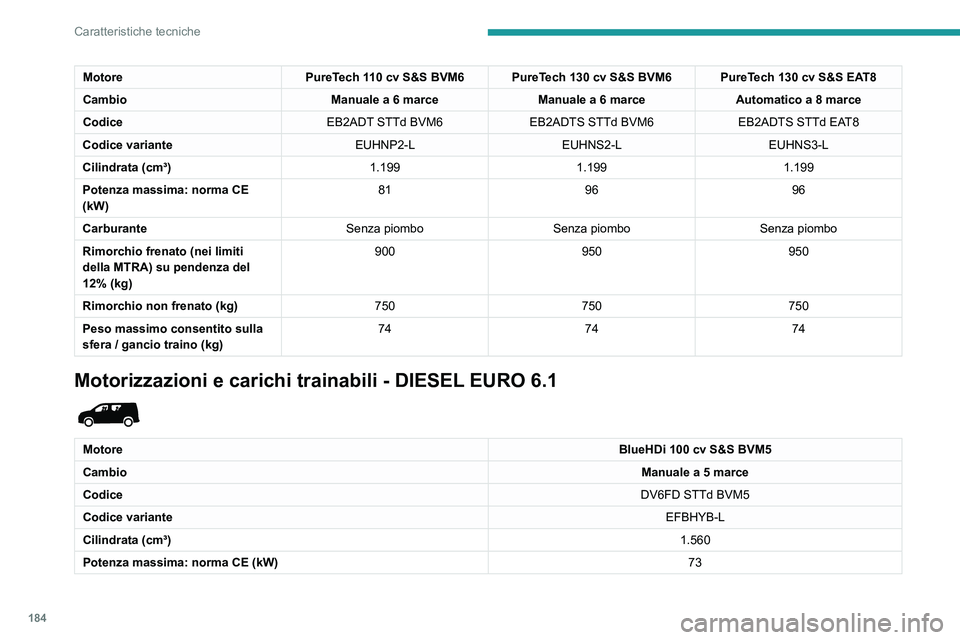

Motore PureTech 110 cv S&S BVM6PureTech 130 cv S&S BVM6 PureTech 130 cv S&S EAT8
Cambio Manuale a 6 marceManuale a 6 marceAutomatico a 8 marce
Codice EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Codice variante EUHNP2-LEUHNS2-LEUHNS3-L
Cilindrata (cm³) 1.1991.1991.199
Potenza massima: norma CE
(kW) 81
9696
Carburante Senza piomboSenza piomboSenza piombo
Rimorchio frenato (nei limiti
della MTRA) su pendenza del
12% (kg) 900
950950
Rimorchio non frenato (kg) 750750750
Peso massimo consentito sulla
sfera / gancio traino (kg) 74
7474
Motorizzazioni e carichi trainabili - DIESEL EURO 6.1

Motore BlueHDi 100 cv S&S BVM5
Cambio Manuale a 5 marce
Codice DV6FD STTd BVM5
Codice variante EFBHYB-L
Cilindrata (cm³) 1.560
Potenza massima: norma CE (kW) 73

185
Caratteristiche tecniche

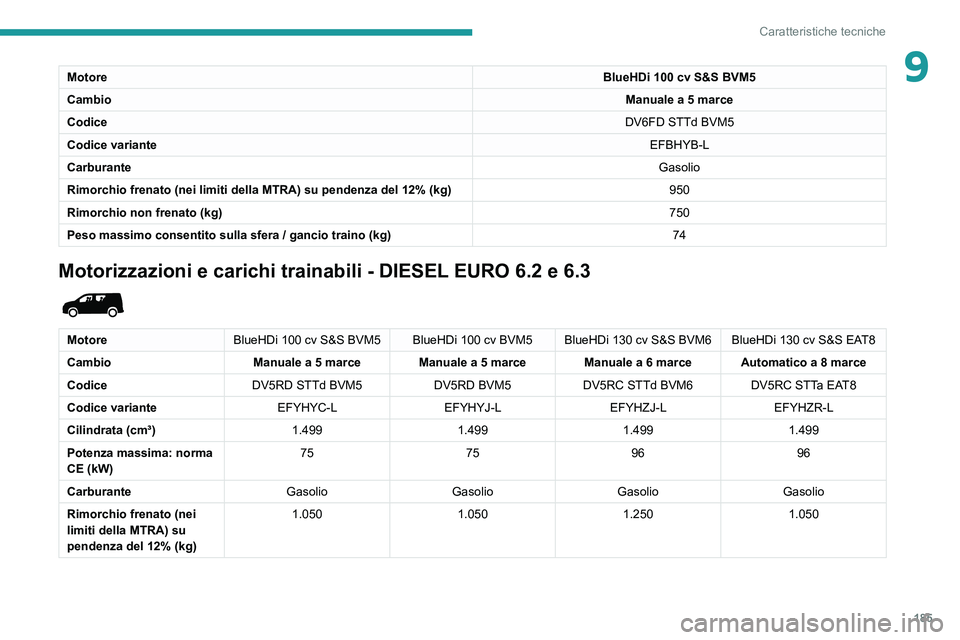

9MotoreBlueHDi 100 cv S&S BVM5
Cambio Manuale a 5 marce
Codice DV6FD STTd BVM5
Codice variante EFBHYB-L
Carburante Gasolio
Rimorchio frenato (nei limiti della MTRA) su pendenza del 12% (kg) 950
Rimorchio non frenato (kg) 750
Peso massimo consentito sulla sfera / gancio traino (kg) 74
Motorizzazioni e carichi trainabili - DIESEL EURO 6.2 e 6.3

MotoreBlueHDi 100 cv S&S BVM5 BlueHDi 100 cv BVM5BlueHDi 130 cv S&S BVM6 BlueHDi 130 cv S&S EAT8
Cambio Manuale a 5 marceManuale a 5 marceManuale a 6 marceAutomatico a 8 marce
Codice DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Codice variante EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cilindrata (cm³) 1.4991.4991.4991.499
Potenza massima: norma
CE (kW) 75
759696
Carburante GasolioGasolioGasolioGasolio
Rimorchio frenato (nei
limiti della MTRA) su
pendenza del 12% (kg) 1.050
1.0501.2501.050

186
Caratteristiche tecniche
MotoreBlueHDi 100 cv S&S BVM5 BlueHDi 100 cv BVM5BlueHDi 130 cv S&S BVM6 BlueHDi 130 cv S&S EAT8
Rimorchio non frenato
(kg) 750
750750750
Peso massimo consentito
sulla sfera / gancio traino
(kg) 74
747474

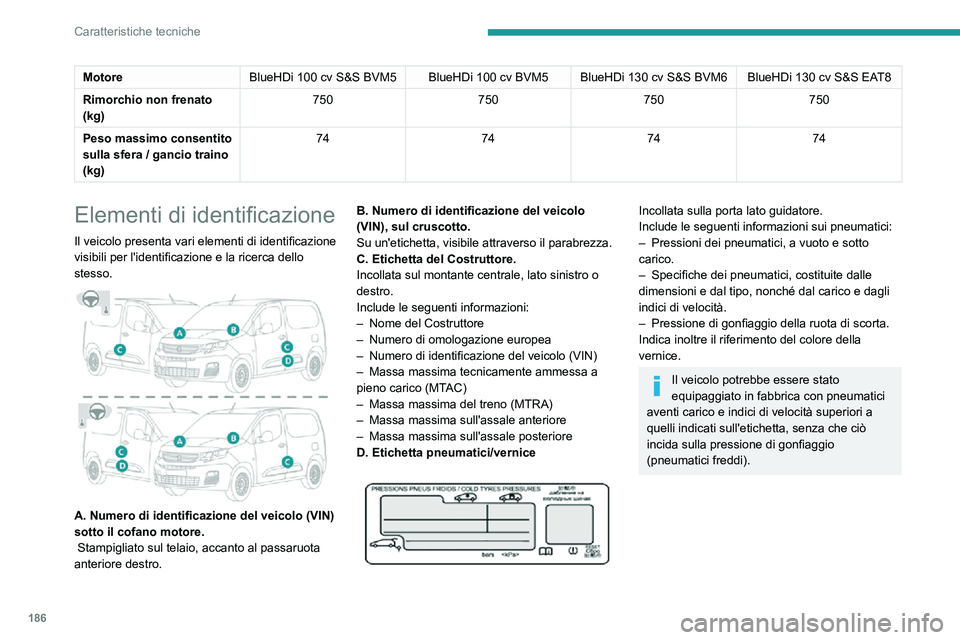

Elementi di identificazione
Il veicolo presenta vari elementi di identificazione
visibili per l'identificazione e la ricerca dello
stesso.


A. Numero di identificazione del veicolo (VIN)
sotto il cofano motore.
Stampigliato sul telaio, accanto al passaruota
anteriore destro. B. Numero di identificazione del veicolo
(VIN), sul cruscotto.
Su un'etichetta, visibile attraverso il parabrezza.
C. Etichetta del Costruttore.
Incollata sul montante centrale, lato sinistro o
destro.
Include le seguenti informazioni:
– Nome del Costruttore– Numero di omologazione europea– Numero di identificazione del veicolo (VIN)– Massa massima tecnicamente ammessa a pieno carico (MTAC)– Massa massima del treno (MTRA)– Massa massima sull'assale anteriore– Massa massima sull'assale posterioreD. Etichetta pneumatici/vernice

Incollata sulla porta lato guidatore.
Include le seguenti informazioni sui pneumatici:
– Pressioni dei pneumatici, a vuoto e sotto carico.– Specifiche dei pneumatici, costituite dalle dimensioni e dal tipo, nonché dal carico e dagli
indici di velocità.
– Pressione di gonfiaggio della ruota di scorta.Indica inoltre il riferimento del colore della
vernice.
Il veicolo potrebbe essere stato
equipaggiato
in fabbrica con pneumatici
aventi carico e indici di velocità superiori a
quelli indicati sull'etichetta, senza che ciò
incida sulla pressione di gonfiaggio
(pneumatici freddi).

187
Sistema audio Bluetooth®
10Sistema audio Bluetooth®


Le varie funzioni e regolazioni descritte
variano in funzione della versione e della
configurazione del veicolo.
Per ragioni di sicurezza e poiché
necessitano di un'attenzione particolare
da parte del guidatore, le operazioni di
abbinamento del telefono cellulare Bluetooth
al sistema viva voce Bluetooth del sistema
audio, devono essere realizzate a veicolo
fermo e a contatto inserito.
Il sistema audio è codificato in modo da
funzionare unicamente su questo
veicolo.
Per evitare rischi di folgorazione, incendi
e rischi meccanici, qualsiasi intervento
sul sistema deve essere realizzato
esclusivamente presso la Rete o un riparatore
qualificato.
A motore spento, il funzionamento del sistema audio potrebbe interrompersi
dopo qualche minuto per non scaricare la
batteria.
Operazioni preliminari
Pressione: Attivazione/Spegnimento.Rotazione: regolazione del volume
acustico.
Pressione breve: modifica modalità sonora (radio; USB; AUX (se
equipaggiamento collegato); CD; streaming).
Pressione lunga: visualizzazione del menu
Telefono (se il telefono è collegato).
Impostazioni delle opzioni audio:Balance anteriore/posteriore; sinistra/
destra; bassi/alti; loudness; acustiche musicali.
Attivazione / disattivazione della regolazione
automatica del volume (in funzione della velocità
del veicolo).
Radio:
Pressione breve: visualizzazione
dell’elenco delle emittenti captate.
Pressione lunga: aggiornamento dell'elenco
delle emittenti captate.
Media:
Pressione breve: visualizzazione dell’elenco
delle rubriche.
Pressione lunga: visualizzazione dei tipi di ordini
disponibili.
Selezione della visualizzazione sul display tra le modalità:
Data; Funzioni audio; Computer di bordo;
Telefono.
Convalida o visualizzazione del menu contestuale.Tasti da 1 a 6.Pressione breve: selezione emittente
memorizzata.
Pressione prolungata: memorizzazione di
un'emittente radio.
Radio:
Ricerca automatica di frequenza
crescente / decrescente.
Media:
Selezione brano CD, USB, streaming
precedente / successivo.
Navigazione in un elenco.
Radio:
Ricerca manuale di frequenza crescente
/ decrescente.
Selezione cartella MP3 precedente/successiva.
Media:
Selezione cartella / genere / artista / playlist
precedente / successiva nel dispositivo USB.
Navigazione in un elenco.
Uscire dall'operazione in corso.Risalire di un livello (menu o cartella).Accesso al menu generale.
Attivare / disattivare la funzione TA (annunci sul traffico).
Pressione lunga: scelta del tipo di annuncio.

188
Sistema audio Bluetooth®
Premere la ghiera per confermare.
Menu
Secondo la versione."Multimedia": Parametri media,
Parametri radio.
"Telefono": Chiamare, Gestione rubrica,
Gestione telefono, Riagganciare.
"Computer di bordo ".
"Manutenzione": Diagnosi, Diario
avvertimenti, ecc.
"Connessioni ": Gestione connessioni,
Ricerca di una periferica.
"Personalizzazione-configurazione ":
Definire i parametri veicolo, Scelta della
lingua, Configurazione visualizzatore, Scelta
delle unità, Regol. data e ora.
Premere il tasto "MENU".
Spostamento da un menu ad un altro.
Selezione di un menu.
Radio
Selezione di una stazione
Premere più volte il tasto SOURCE e
selezionare la radio.
Scelta delle gamme d'onda FM / DAB / AM.
Comandi al volante
Comandi al volante - Tipo 1
Radio:Selezione della stazione precedente /
successiva memorizzata.
Selezione voce precedente / successiva in un
menu o in un elenco.
Media:
Selezione brano precedente / successivo.
Selezione voce precedente / successiva in un
menu o in un elenco.
Radio:Pressione breve: visualizzazione
dell’elenco delle emittenti captate.
Pressione lunga: aggiornamento dell'elenco
delle emittenti captate.
Media:
Pressione breve: visualizzazione dell’elenco
delle rubriche.
Pressione lunga: visualizzazione dei tipi di ordini
disponibili.
Gestione di funzioni diverse dalle chiamate:
Pressione breve: modifica modalità audio (radio,
USB, AUX (se equipaggiamento collegato), CD,
streaming), conferma se " Telefono" è attivato. Pressione lunga: visualizzazione del menu
"Telefono".
In caso di telefonata:
Pressione breve: accettare la chiamata.
Pressione lunga: rifiutare la chiamata.
Gestione delle chiamate:
Pressione breve: visualizzazione del menu
telefono contestuale.
Pressione lunga: rifiutare la chiamata.
Conferma di una selezione.
Aumento del volume.
Diminuzione del volume.
Attivazione / disattivazione suono premendo contemporaneamente i tasti
per alzare e abbassare il volume.
Comandi al volante - Tipo 2
Accesso al menu generale.
Aumento del volume.
Interruzione del suono / Ripristino del suono.Diminuzione del volume sonoro.
Gestione di funzioni diverse dalle chiamate: Pressione breve: modifica modalità audio (radio;
USB; AUX (se equipaggiamento collegato); CD;
streaming), conferma se "Telefono" è attivato.
Pressione lunga: visualizzazione del menu
"Telefono".
In caso di telefonata:
Pressione breve: accettare la chiamata.
Pressione lunga: rifiutare la chiamata.
Gestione delle chiamate:
Pressione breve: visualizzazione del menu
telefono contestuale.
Pressione lunga: rifiutare la chiamata.
Avviare il riconoscimento vocale dello smartphone tramite il sistema.Radio:Pressione breve: visualizzazione
dell’elenco delle emittenti captate.
Pressione lunga: aggiornamento dell'elenco
delle emittenti captate.
Media:
Pressione breve: visualizzazione dell’elenco
delle rubriche.
Pressione lunga: visualizzazione dei tipi di ordini
disponibili.
Radio:selezione della stazione precedente /
successiva memorizzata.
Selezione voce precedente / successiva in un
menu o in un elenco.
Media:
Selezione brano precedente / successivo.
Selezione voce precedente / successiva in un
menu o in un elenco.

189
Sistema audio Bluetooth®
10Premere la ghiera per confermare.
Menu
Secondo la versione."Multimedia": Parametri media,
Parametri radio.
"Telefono": Chiamare, Gestione rubrica,
Gestione telefono, Riagganciare.
"Computer di bordo ".
"Manutenzione": Diagnosi, Diario
avvertimenti, ecc.
"Connessioni ": Gestione connessioni,
Ricerca di una periferica.
"Personalizzazione-configurazione ":
Definire i parametri veicolo, Scelta della
lingua, Configurazione visualizzatore, Scelta
delle unità, Regol. data e ora.
Premere il tasto "MENU".
Spostamento da un menu ad un altro.
Selezione di un menu.
Radio
Selezione di una stazione
Premere più volte il tasto SOURCE e
selezionare la radio.
Premere questo tasto per selezionare una gamma d'onda (FM / DAB / AM).Premere uno dei tasti per effettuare una
ricerca automatica delle stazioni radio.
Premere uno dei tasti per effettuare una
ricerca manuale di frequenza crescente /
decrescente.
Premere questo tasto per visualizzare l'elenco delle stazioni ricevute localmente.
Per aggiornare questo elenco, premere per
almeno due secondi. Durante l'aggiornamento, il
suono si interrompe.
RDS
L'ambiente esterno (colline, edifici,
tunnel, parcheggi, sotterranei, ecc.) può
bloccare la ricezione, anche in modalità
ricerca automatica RDS. Questo fenomeno è
normale nella propagazione delle onde radio
e non significa in alcun caso un'anomalia del
sistema audio.
Quando l'RDS non è disponibile, sul
display appare la sigla RDS barrata.
L'RDS, se attivato, permette di
continuare ad ascoltare la stessa
emittente grazie alla ricerca di frequenza
alternativa. Tuttavia, in alcune condizioni, la
copertura di una stazione RDS non è
garantita in tutto il Paese, in quanto le stazioni
radio non coprono il 100% del territorio. Ciò
spiega la perdita di ricezione di una stazione
durante un tragitto.
Procedura breve
In modalità "Radio", premere direttamente OK
per attivare / disattivare la modalità RDS.
Procedura lunga
Premere il tasto MENU.
Selezionare " Funzioni audio ".
Selezionare OK.
Selezionare la funzione " Preferenze
banda FM ".
Selezionare OK.
Selezionare " Attivare ricerca di
frequenza (RDS)".
Premere OK, sul display appare RDS.
Ascoltare i messaggi TA
La funzione TA (Traffic Announcement)
rende prioritario l'ascolto dei messaggi
d'allarme TA. Per essere attiva, questa
funzione necessita la ricezione corretta di una
stazione radio emittente questo tipo di
messaggio. Quando viene emessa
un'informazione sul traffico, il sistema
multimediale in corso (Radio, CD, ecc.)

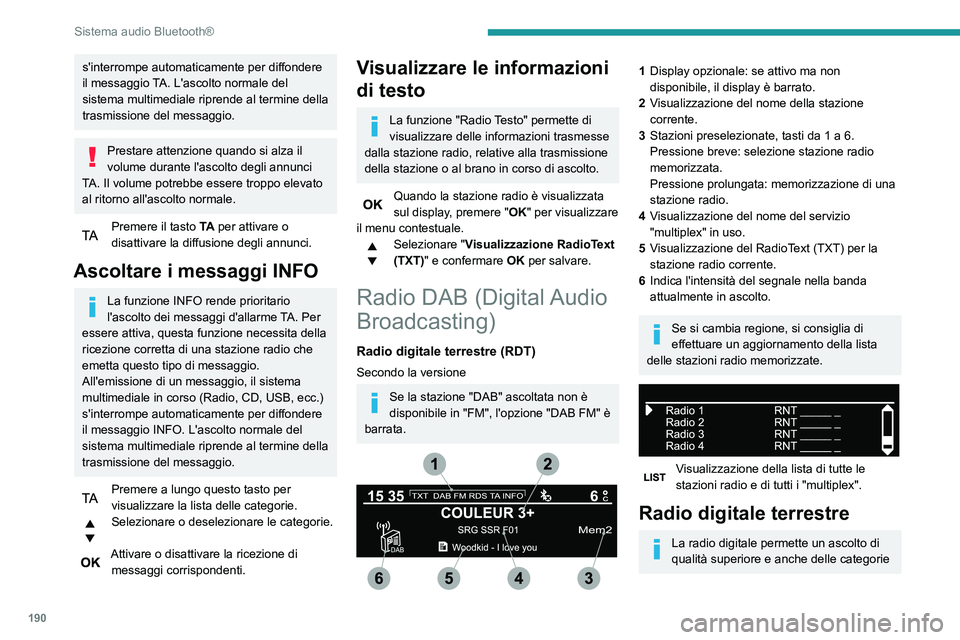

190
Sistema audio Bluetooth®
supplementari di annunci d'informazione (TA INFO).
I vari "multiplex/insieme" propongono una
scelta di stazioni radio memorizzate in ordine
alfabetico.
Cambiamento di banda (FM1, FM2, DAB, ecc.)Cambio di stazione nell'ambito di uno
stesso "servizio multiplex".
Lancio di una ricerca verso il successivo
"multiplex/insieme" precedente /
successivo.
Pressione lunga: selezione delle categorie di annunci desiderate tra
Trasporti, Attualità, Divertimenti e Flash speciale
(disponibili secondo la stazione).
Quando la stazione radio è visualizzata
sul display, premere "OK" per
visualizzare il menu contestuale.
(Ricerca frequenza (RDS), Ricerca auto
DAB / FM, Visualizzazione RadioText (TXT), informazioni sulla stazione, ecc.)
Ricerca DAB/FM
Il "DAB" non copre al 100% il territorio.
Quando la qualità del segnale digitale
non è buona, la "Ricerca auto DAB / FM" permette di continuare ad ascoltare la
stessa stazione, passando automaticamente
s'interrompe automaticamente per diffondere
il messaggio TA. L'ascolto normale del
sistema multimediale riprende al termine della
trasmissione del messaggio.
Prestare attenzione quando si alza il
volume durante l'ascolto degli annunci
TA. Il volume potrebbe essere troppo elevato
al ritorno all'ascolto normale.
Premere il tasto TA per attivare o
disattivare la diffusione degli annunci.
Ascoltare i messaggi INFO
La funzione INFO rende prioritario
l'ascolto dei messaggi d'allarme TA. Per
essere attiva, questa funzione necessita della
ricezione corretta di una stazione radio che
emetta questo tipo di messaggio.
All'emissione di un messaggio, il sistema
multimediale in corso (Radio, CD, USB, ecc.)
s'interrompe automaticamente per diffondere
il messaggio INFO. L'ascolto normale del
sistema multimediale riprende al termine della
trasmissione del messaggio.
Premere a lungo questo tasto per visualizzare la lista delle categorie.Selezionare o deselezionare le categorie.
Attivare o disattivare la ricezione di messaggi corrispondenti.
Visualizzare le informazioni
di testo
La funzione "Radio Testo" permette di
visualizzare delle informazioni trasmesse
dalla stazione radio, relative alla trasmissione
della stazione o al brano in corso di ascolto.
Quando la stazione radio è visualizzata sul display, premere "OK" per visualizzare
il menu contestuale.
Selezionare " Visualizzazione RadioText
(TXT)" e confermare OK per salvare.
Radio DAB (Digital Audio
Broadcasting)
Radio digitale terrestre (RDT)
Secondo la versione
Se la stazione "DAB" ascoltata non è
disponibile in "FM", l'opzione "DAB FM" è
barrata.


1 Display opzionale: se attivo ma non
disponibile, il display è barrato.
2 Visualizzazione del nome della stazione
corrente.
3 Stazioni preselezionate, tasti da 1 a 6.
Pressione breve: selezione stazione radio
memorizzata.
Pressione prolungata: memorizzazione di una
stazione radio.
4 Visualizzazione del nome del servizio
"multiplex" in uso.
5 Visualizzazione del RadioText (TXT) per la
stazione radio corrente.
6 Indica l'intensità del segnale nella banda
attualmente in ascolto.
Se si cambia regione, si consiglia di
effettuare un aggiornamento della lista
delle stazioni radio memorizzate.


Visualizzazione della lista di tutte le stazioni radio e di tutti i "multiplex".
Radio digitale terrestre
La radio digitale permette un ascolto di
qualità superiore e anche delle categorie
