15
Strumenti di bordo
1Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.Il sistema è stato disattivato
automaticamente o messo in standby.
Indicatore lampeggiante.Si sta per superare una striscia
tratteggiata di demarcazione corsia senza
inserire gli indicatori di direzione.
Il sistema si attiva, quindi corregge la traiettoria
dal lato della striscia di demarcazione rilevata.
Fissa.Il sistema non funziona
correttamente.
Eseguire (3).
Indicatore di sovraccaricoFissa.Il peso del veicolo carico supera quello
massimo autorizzato.
Il peso del veicolo carico deve essere ridotto.
+Fissa, accompagnata da un messaggio.
Anomalia del sistema indicatore di sovraccarico.
Eseguire (2).
AdBlue® (con 1.6 BlueHDi Euro 6.1)Fissa, all'inserimento del contatto, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
600 km.È necessario rabboccare presto l'AdBlue® o
eseguire la procedura (3).
Spia AdBlue® lampeggiante e spia
Service accesa fissa,
accompagnate da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 600 km.
È necessario effettuare un rabbocco di AdBlue
®
per evitare una panne o eseguire (3).
Spia AdBlue® lampeggiante e spia
Service accesa fissa,
accompagnate da un segnale acustico e da un
messaggio indicante l'impossibilità di avviamento
del motore.
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce
l'avviamento del motore.
Per riavviare il motore, effettuare un rabbocco di
AdBlue
® o eseguire (2).
È necessario aggiungere almeno 5 litri
di AdBlue® nel serbatoio corrispondente.

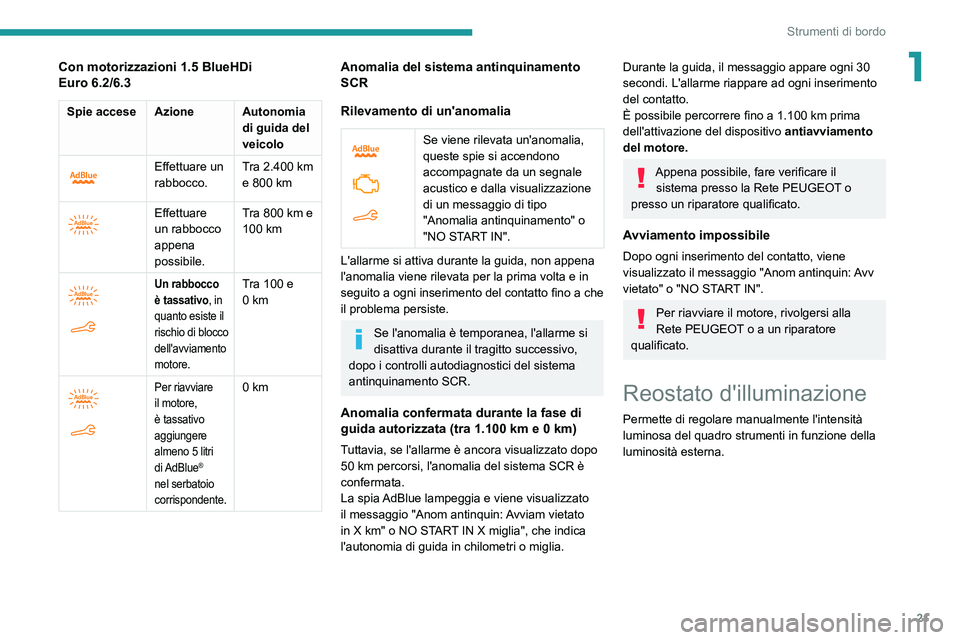

AdBlue® (con 1.5 BlueHDi Euro 6.2/6.3)Accesa per circa 30 secondi all'inserimento del contatto,
accompagnata da un messaggio indicante
l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800 km.Effettuare un rabbocco di AdBlue®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100 km.Effettuare immediatamente un rabbocco di
AdBlue® o eseguire la procedura (3).Lampeggiante, accompagnata da un segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100 km.È necessario effettuare un rabbocco di AdBlue®
per impedire il blocco dell'avviamento del
motore o eseguire la procedura (3).
Lampeggiante, accompagnata da un segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il sistema di
immobilizzazione del motore richiesto per legge
blocca l'avviamento del motore.
Per riavviare il motore, rabboccare l'AdBlue
® o
eseguire la procedura (2).
È essenziale aggiungere almeno 5 litri di
AdBlue
® nel serbatoio.
Sistema antinquinamento SCR (BlueHDi)Fissa all'inserimento del contatto, accompagnata da
un segnale acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento SCR.Questa spia si spegne non appena il livello
di emissione dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante

16
Strumenti di bordo

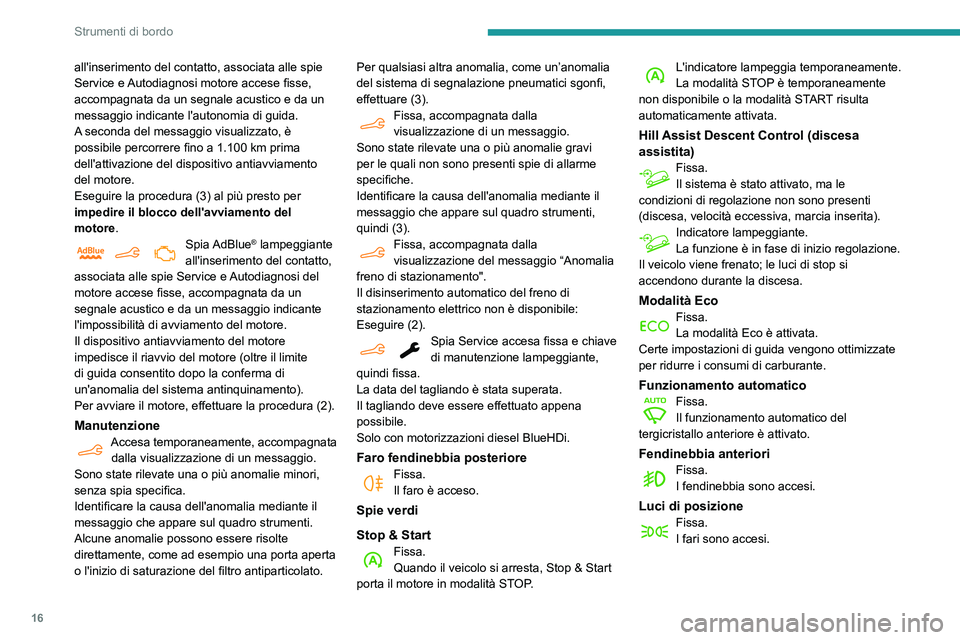

all'inserimento del contatto, associata alle spie
Service e Autodiagnosi motore accese fisse,
accompagnata da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100 km prima dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (oltre il limite
di guida consentito dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, come ad esempio una porta aperta
o l'inizio di saturazione del filtro antiparticolato. Per qualsiasi altra anomalia, come un’anomalia
del sistema di segnalazione pneumatici sgonfi,
effettuare (3).
Fissa, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi
per le quali non sono presenti spie di allarme
specifiche.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti,
quindi (3).
Fissa, accompagnata dalla visualizzazione del messaggio “Anomalia
freno di stazionamento".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile:
Eseguire (2).
Spia Service accesa fissa e chiave di manutenzione lampeggiante,
quindi fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
Faro fendinebbia posterioreFissa.Il faro è acceso.
Spie verdi
Stop & Start
Fissa.Quando il veicolo si arresta, Stop & Start
porta il motore in modalità STOP.
L'indicatore lampeggia temporaneamente.La modalità STOP è temporaneamente
non disponibile o la modalità START risulta
automaticamente attivata.
Hill Assist Descent Control (discesa
assistita)
Fissa.Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, velocità eccessiva, marcia inserita).
Indicatore lampeggiante.La funzione è in fase di inizio regolazione.
Il veicolo viene frenato; le luci di stop si
accendono durante la discesa.
Modalità EcoFissa.La modalità Eco è attivata.
Certe impostazioni di guida vengono ottimizzate
per ridurre i consumi di carburante.
Funzionamento automaticoFissa.Il funzionamento automatico del
tergicristallo anteriore è attivato.
Fendinebbia anterioriFissa.I fendinebbia sono accesi.
Luci di posizioneFissa.I fari sono accesi.

17
Strumenti di bordo

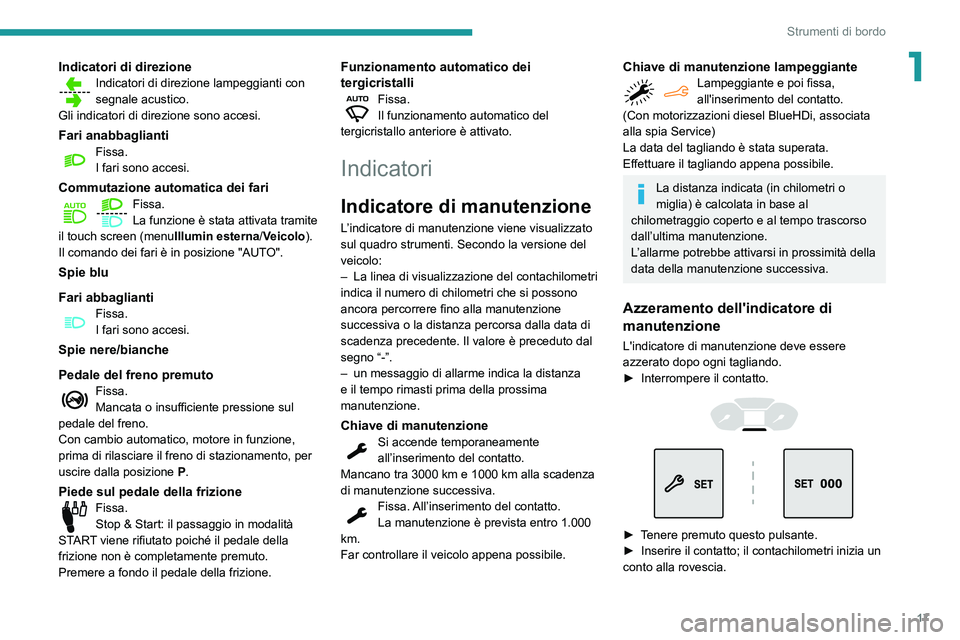

1Indicatori di direzioneIndicatori di direzione lampeggianti con
segnale acustico.
Gli indicatori di direzione sono accesi.
Fari anabbagliantiFissa.I fari sono accesi.
Commutazione automatica dei fariFissa.La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.Mancata o insufficiente pressione sul
pedale del freno.
Con cambio automatico, motore in funzione,
prima di rilasciare il freno di stazionamento, per
uscire dalla posizione P.
Piede sul pedale della frizioneFissa.Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
Funzionamento automatico dei
tergicristalli
Fissa.Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
– La linea di visualizzazione del contachilometri indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.
– un messaggio di allarme indica la distanza e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzione
Si accende temporaneamente all’inserimento del contatto.
Mancano tra 3000 km e 1000 km alla scadenza
di manutenzione successiva.
Fissa. All’inserimento del contatto.La manutenzione è prevista entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa, all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
► Interrompere il contatto.


► Tenere premuto questo pulsante.► Inserire il contatto; il contachilometri inizia un conto alla rovescia.

18
Strumenti di bordo

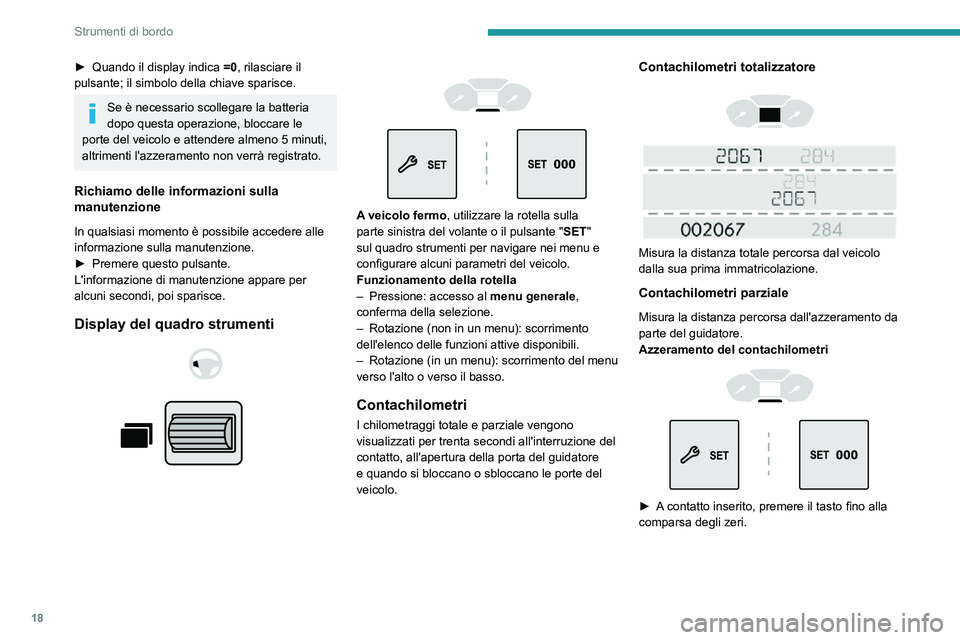

► Quando il display indica =0, rilasciare il
pulsante; il simbolo della chiave sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Richiamo delle informazioni sulla
manutenzione
In qualsiasi momento è possibile accedere alle
informazione sulla manutenzione.
► Premere questo pulsante.L'informazione di manutenzione appare per
alcuni secondi, poi sparisce.
Display del quadro strumenti





A veicolo fermo, utilizzare la rotella sulla
parte sinistra del volante o il pulsante " SET"
sul quadro strumenti per navigare nei menu e
configurare alcuni parametri del veicolo.
Funzionamento della rotella
– Pressione: accesso al menu generale,
conferma della selezione.
– Rotazione (non in un menu): scorrimento dell'elenco delle funzioni attive disponibili.– Rotazione (in un menu): scorrimento del menu verso l'alto o verso il basso.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore
e quando si bloccano o sbloccano le porte del
veicolo.
Contachilometri totalizzatore



Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento da
parte del guidatore.
Azzeramento del contachilometri



► A contatto inserito, premere il tasto fino alla comparsa degli zeri.

19
Strumenti di bordo

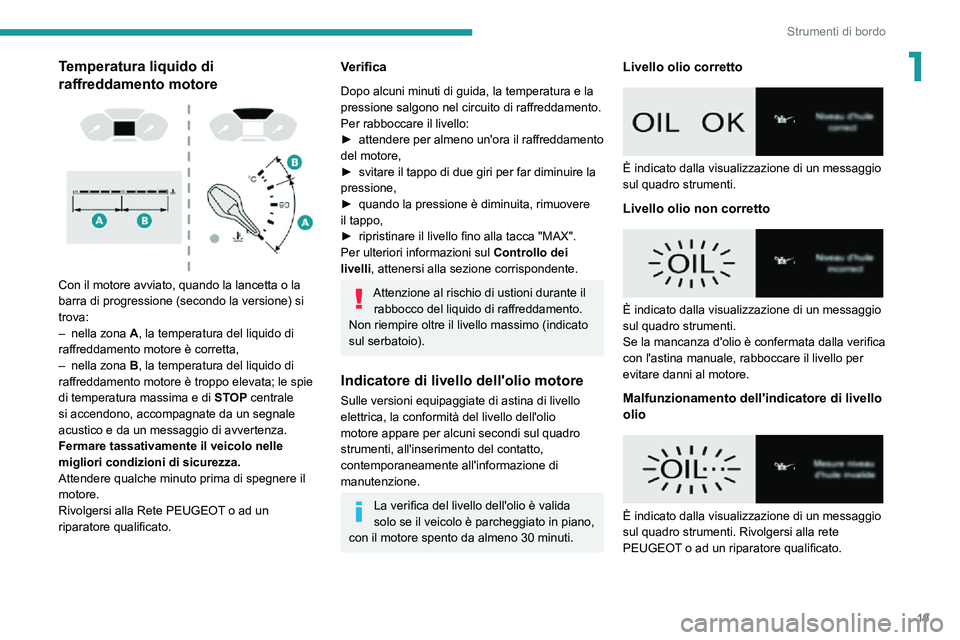

1Temperatura liquido di
raffreddamento motore


Con il motore avviato, quando la lancetta o la
barra di progressione (secondo la versione) si
trova:
– nella zona A, la temperatura del liquido di
raffreddamento motore è corretta,
– nella zona B, la temperatura del liquido di
raffreddamento motore è troppo elevata; le spie
di temperatura massima e di STOP centrale
si accendono, accompagnate da un segnale
acustico e da un messaggio di avvertenza.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Verifica
Dopo alcuni minuti di guida, la temperatura e la
pressione salgono nel circuito di raffreddamento.
Per rabboccare il livello:
► attendere per almeno un'ora il raffreddamento del motore,► svitare il tappo di due giri per far diminuire la pressione,► quando la pressione è diminuita, rimuovere il tappo,► ripristinare il livello fino alla tacca "MAX".Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Attenzione al rischio di ustioni durante il
rabbocco del liquido di raffreddamento.
Non riempire oltre il livello massimo (indicato
sul serbatoio).
Indicatore di livello dell'olio motore
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto,
contemporaneamente all'informazione di
manutenzione.
La verifica del livello dell'olio è valida
solo se il veicolo è parcheggiato in piano,
con il motore spento da almeno 30 minuti.
Livello olio corretto


È indicato dalla visualizzazione di un messaggio
sul quadro strumenti.
Livello olio non corretto


È indicato dalla visualizzazione di un messaggio
sul quadro strumenti.
Se la mancanza d'olio è confermata dalla verifica
con l'astina manuale, rabboccare il livello per
evitare danni al motore.
Malfunzionamento dell'indicatore di livello
olio


È indicato dalla visualizzazione di un messaggio
sul quadro strumenti. Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

20
Strumenti di bordo
Indicatori di autonomiaAdBlue®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa l'SCR (Selective Catalytic
Reduction) e un DPF (filtro antiparticolato
Diesel) per il trattamento dei gas di scarico. Non
funzionano senza AdBlue
®.
Quando il livello di AdBlue® scende al di sotto del livello di riserva (tra 2.400 e 0 km), una spia si accende all'inserimento del contatto e sul quadro
strumenti compare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale dell'autonomia
di guida
Se l'autonomia di guida è superiore a 2.400 km, non viene visualizzata automaticamente.



► Premere questo pulsante per visualizzare temporaneamente l'autonomia di guida.
Azioni richieste in caso di mancanza di
AdBlue®
La seguente spia si accende quando la quantità
di AdBlue® è inferiore al livello di riserva
corrispondente a un'autonomia di 2.400 km.Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la rubrica
sulle spie per informazioni dettagliate sui
messaggi visualizzati.
Per ulteriori informazioni sull' AdBlue®
(motori BlueHDi) e in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
Con motori 1.6 BlueHDi (Euro 6.1)
Spie/
indicatori
accesi Azione
Autonomia
di guida


Rabboccare
il prima
possibile.Tra 2.400 km e 600 km


Il rabbocco
è tassativo.
Esiste il rischio
di bloccaggio
dell'avviamento
motore.Tra 600 km e 0 km


Per riavviare
il motore,
è tassativo
aggiungere
una quantità
minima
di 5 litri di
AdBlue
® nel
rispettivo
serbatoio.
0 km

21
Strumenti di bordo
1Con motorizzazioni 1.5 BlueHDi Euro 6.2/6.3
Spie acceseAzioneAutonomia
di guida del
veicolo


Effettuare un
rabbocco.Tra 2.400 km
e 800 km


Effettuare
un rabbocco
appena
possibile.Tra 800 km e 100 km


Un rabbocco
è tassativo, in
quanto esiste il
rischio di blocco
dell'avviamento
motore.Tra 100 e 0 km


Per riavviare
il motore,
è tassativo
aggiungere
almeno 5 litri
di AdBlue
®
nel serbatoio
corrispondente.
0 km
Anomalia del sistema antinquinamento
SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un segnale
acustico e dalla visualizzazione
di un messaggio di tipo
"Anomalia antinquinamento" o
"NO START IN".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta e in
seguito a ogni inserimento del contatto fino a che
il problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di guida autorizzata (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo 50 km percorsi, l'anomalia del sistema SCR è confermata.
La spia AdBlue lampeggia e viene visualizzato
il messaggio "Anom antinquin: Avviam vietato
in X km" o NO START IN X miglia", che indica
l'autonomia di guida in chilometri o miglia.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100 km prima dell'attivazione del dispositivo antiavviamento
del motore.
Appena possibile, fare verificare il sistema presso la Rete PEUGEOT o
presso un riparatore qualificato.
Avviamento impossibile
Dopo ogni inserimento del contatto, viene
visualizzato il messaggio "Anom antinquin: Avv
vietato" o "NO START IN".
Per riavviare il motore, rivolgersi alla
Rete PEUGEOT o a un riparatore
qualificato.
Reostato d'illuminazione
Permette di regolare manualmente l'intensità
luminosa del quadro strumenti in funzione della
luminosità esterna.

22
Strumenti di bordo
Alcune definizioni…
Autonomia
(km)Numero di chilometri che possono ancora essere percorsi con il carburante presente
nel serbatoio (in funzione del consumo medio
degli ultimi chilometri percorsi).
Questo valore può variare in seguito ad
un cambiamento di guida o di tipo di
strada, che determini una notevole variazione
del consumo istantaneo.
Non appena l'autonomia scende al di sotto di
30 km vengono visualizzati dei trattini.Dopo un rabbocco di carburante di almeno 5
litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se appaiono dei trattini fissi durante la
guida al posto delle cifre, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.
Consumo istantaneo di carburante
(l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione è attiva solo oltre i 30
km/h.



Con i fari accesi (non in posizione AUTO),
premere il tasto A per aumentare l'intensità
dell'illuminazione o il tasto B per ridurla.
Rilasciare il tasto nel momento in cui si ottiene il
livello di intensità desiderato.
Reostato d'illuminazione
display touch screen


► Nel menu “Impostazioni ", selezionare
"Luminosità ".
O selezionare " OPZIONI", "Configurazione
display" e "Luminosità".
► Regolare la luminosità premendo i tasti freccia o spostando il cursore.
La luminosità può essere regolata in
modo diverso in modalità giorno e in
modalità notte.
Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
Visualizzazione dei dati
Sono visualizzati in successione.– Chilometraggio parziale.– Autonomia.– Consumo istantaneo di carburante.– Velocità media.– Timer Stop & Start– Informazioni sul sistema di riconoscimento del limite di velocità.


► Premere questo pulsante all'estremità del comando del tergicristallo .



► Oppure premere la rotella al centro del volante.
Azzeramento del percorso
L'azzeramento viene eseguito quando viene
visualizzato il contatore del percorso.
► Premere il tasto situato all'estremità del comando del tergicristallo per più di due
secondi.
► Premere per più di due secondi la rotella situata sul volante.


► Premere questo tasto per più di 2 secondi.
