Informations pratiques

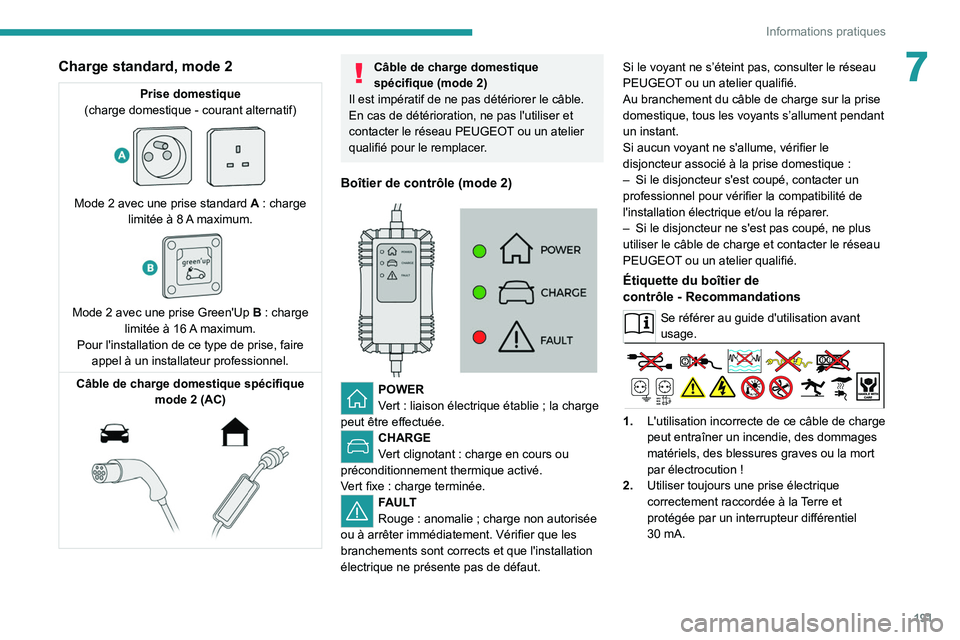

7Charge standard, mode 2
Prise domestique
(charge domestique - courant alternatif)


Mode 2 avec une prise standard A : charge
limitée à 8 A maximum.


Mode 2 avec une prise Green'Up B : charge
limitée à 16 A maximum.
Pour l'installation de ce type de prise, faire appel à un installateur professionnel.
Câble de charge domestique spécifique mode
2 (AC)


Câble de charge domestique
spécifique (mode 2)
Il est impératif de ne pas détériorer le câble.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT ou un atelier
qualifié pour le remplacer.
Boîtier de contrôle (mode 2)


POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut. Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur associé à la prise domestique
:
–
Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et/ou la réparer
.
–
Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT
ou un atelier qualifié.
Étiquette du boîtier de
contrôle
- Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.

192
Informations pratiques

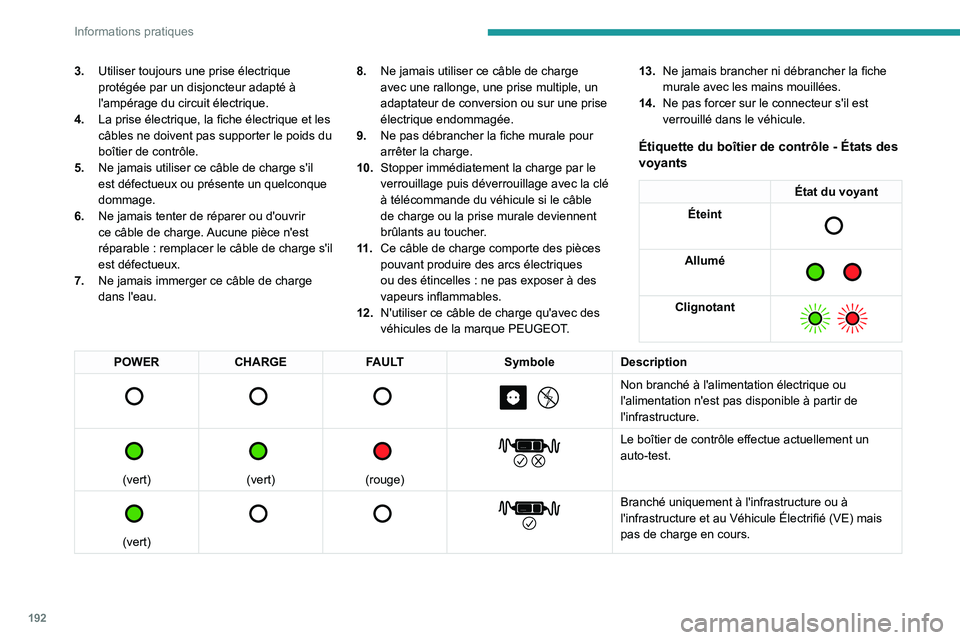

3.Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau. 8.
Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT. 13.
Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Étiquette du boîtier de contrôle - États des
voyants
État du voyant
Éteint

Allumé

Clignotant

POWER CHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.

193
Informations pratiques

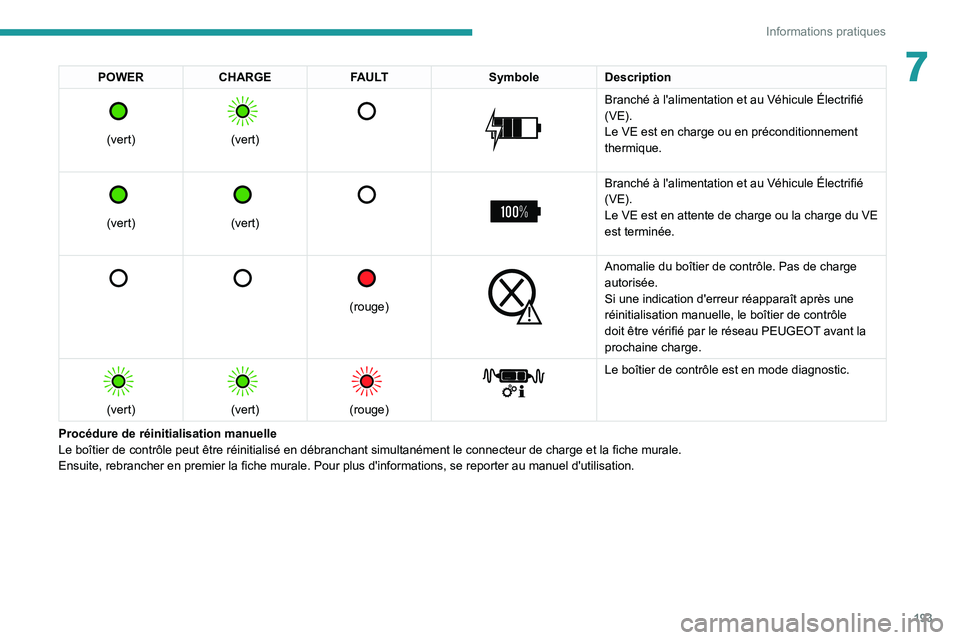

7POWERCHARGE FAULT SymboleDescription

(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en préconditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.

194
Informations pratiques

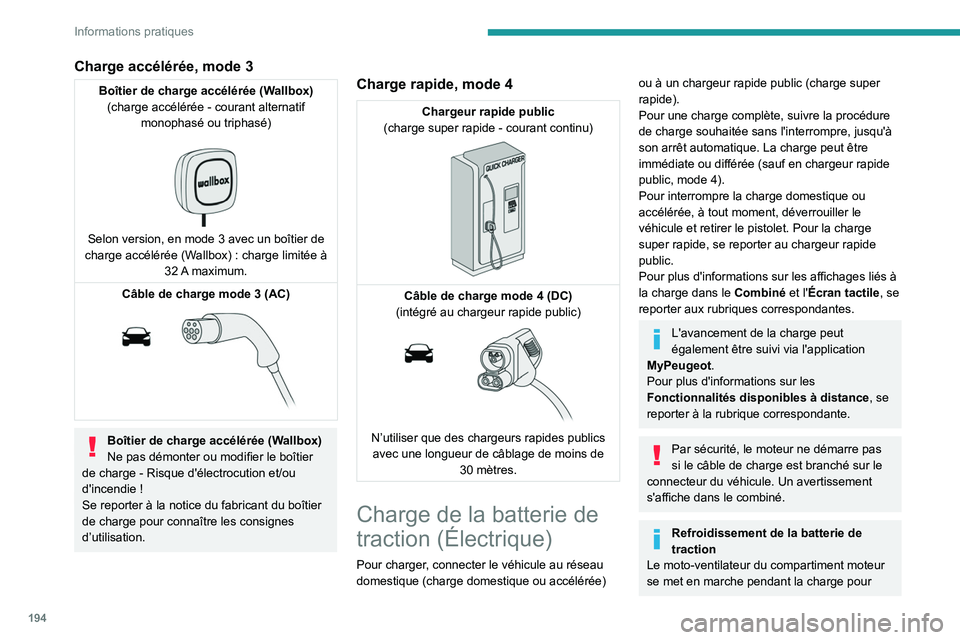

Charge accélérée, mode 3
Boîtier de charge accélérée (Wallbox)(charge accélérée - courant alternatif monophasé ou triphasé)


Selon version, en mode 3 avec un boîtier de
charge accélérée (Wallbox) : charge limitée à
32
A maximum.
Câble de charge mode
3 (AC)


Boîtier de charge accélérée (Wallbox)
Ne pas démonter ou modifier le boîtier
de charge
- Risque d'électrocution et/ou
d'incendie
!
Se reporter à la notice du fabricant du boîtier
de charge pour connaître les consignes
d’utilisation.
Charge rapide, mode 4
Chargeur rapide public
(charge super rapide - courant continu)


Câble de charge mode 4 (DC)
(intégré au chargeur rapide public)


N’utiliser que des chargeurs rapides publics avec une longueur de câblage de moins de 30
mètres.
Charge de la batterie de
traction (Électrique)
Pour charger, connecter le véhicule au réseau
domestique (charge domestique ou accélérée)
ou à un chargeur rapide public (charge super
rapide).
Pour une charge complète, suivre la procédure
de charge souhaitée sans l'interrompre, jusqu'à
son arrêt automatique. La charge peut être
immédiate ou différée (sauf en chargeur rapide
public, mode
4).
Pour interrompre la charge domestique ou
accélérée, à tout moment, déverrouiller le
véhicule et retirer le pistolet. Pour la charge
super rapide, se reporter au chargeur rapide
public.
Pour plus d'informations sur les affichages liés à
la charge dans le Combiné et l'Écran tactile, se
reporter aux rubriques correspondantes.
L'avancement de la charge peut
également être suivi via l'application
MyPeugeot.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Par sécurité, le moteur ne démarre pas
si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Refroidissement de la batterie de
traction
Le moto-ventilateur du compartiment moteur
se met en marche pendant la charge pour

195
Informations pratiques
7refroidir le chargeur embarqué et la batterie
de traction.
Véhicule stocké de 1 à 12 mois
Décharger la batterie de traction jusqu'à
2 ou 3
barres sur l'indicateur de niveau de
charge au combiné.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Débrancher le câble de la borne
(+) de la
batterie d'accessoires dans le compartiment
moteur.
Brancher un chargeur de batterie 12
V aux
bornes (+) et (-) de la batterie d'accessoires
environ tous les 3
mois afin de recharger
la batterie d'accessoires et conserver une
tension de service.

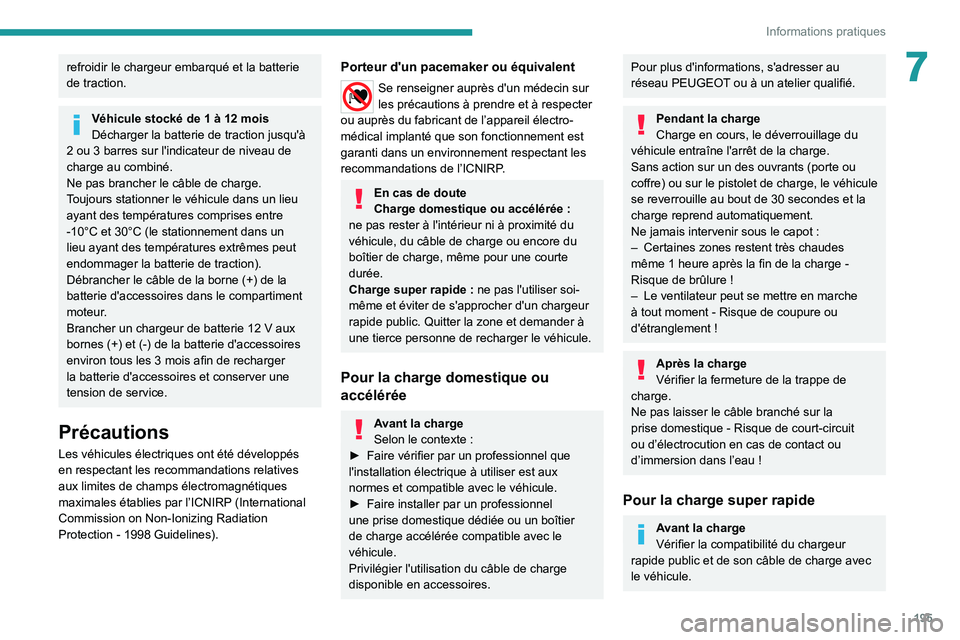

Précautions
Les véhicules électriques ont été développés
en respectant les recommandations relatives
aux limites de champs électromagnétiques
maximales établies par l’ICNIRP (International
Commission on Non-Ionizing Radiation
Protection
- 1998 Guidelines).
Porteur d'un pacemaker ou équivalent
Se renseigner auprès d'un médecin sur
les précautions à prendre et à respecter
ou auprès du fabricant de l’appareil électro-
médical implanté que son fonctionnement est
garanti dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute
Charge domestique ou accélérée :
ne pas rester à l'intérieur ni à proximité du
véhicule, du câble de charge ou encore du
boîtier de charge, même pour une courte
durée.
Charge super rapide
: ne pas l'utiliser soi-
même et éviter de s'approcher d'un chargeur
rapide public. Quitter la zone et demander à
une tierce personne de recharger le véhicule.
Pour la charge domestique ou
accélérée
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Privilégier l'utilisation du câble de charge
disponible en accessoires.
Pour plus d'informations, s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Pendant la charge
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!
Pour la charge super rapide
Avant la charge
Vérifier la compatibilité du chargeur
rapide public et de son câble de charge avec
le véhicule.

196
Informations pratiques
Si la température extérieure est inférieure à :
– 0°C, les temps de charge peuvent être plus
longs.
–

-20°C, la charge reste possible, mais les
temps de charge sont encore plus longs (liés
au réchauffement préalable de la batterie).
Après la charge
Vérifier la fermeture de la trappe de
charge.

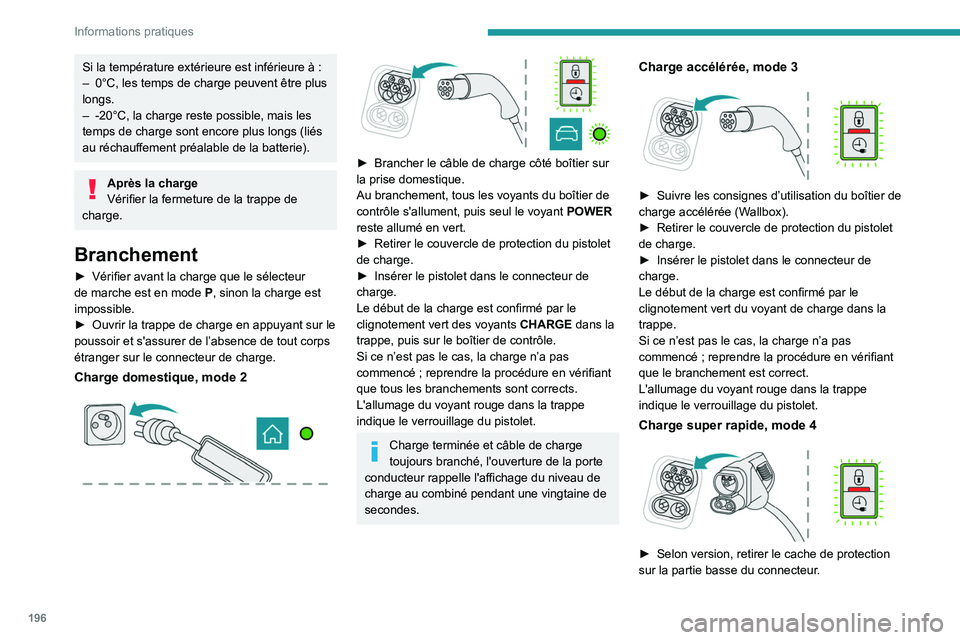

Branchement
► Vérifier avant la charge que le sélecteur
de marche est en mode P , sinon la charge est
impossible.
►

Ouvrir la trappe de charge en appuyant sur le
poussoir et s'assurer de l’absence de tout corps
étranger sur le connecteur de charge.
Charge domestique, mode 2



► Brancher le câble de charge côté boîtier sur
la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert des voyants CHARGE

dans la
trappe, puis sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge terminée et câble de charge
toujours branché, l'ouverture de la porte
conducteur rappelle l'affichage du niveau de
charge au combiné pendant une vingtaine de
secondes.
Charge accélérée, mode 3

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge super rapide, mode 4

► Selon version, retirer le cache de protection
sur la partie basse du connecteur .

197
Informations pratiques
7► Suivre les consignes d’utilisation du chargeur
rapide public et brancher le câble du chargeur
rapide public sur le connecteur du véhicule.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge différée
Paramétrage
Dans le réseau PEUGEOT ou dans un atelier
qualifié, avec Autoradio Bluetooth®
Par défaut, l'heure de début de la charge différée
est paramétrée à minuit (heure véhicule).
Il est possible de faire modifier cette heure de
début de charge différée.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
Dans le smartphone ou tablette (GSM), avec
PEUGEOT Connect Radio ou PEUGEOT
Connect Nav
Le paramétrage de la charge différée
s'effectue via l'application MyPeugeot
modifiable à tout moment.
Pour plus d'informations sur les Fonctionnalités
disponibles à distance , se reporter à la
rubrique correspondante.
Dans le véhicule, avec PEUGEOT Connect
Nav
► Dans le menu Énergie de l'écran
tactile, choisir la page Charge.
►

Définir l'horaire de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Activation
La charge différée est possible
uniquement avec les modes 2 et 3.
►

Après avoir effectué le paramétrage de la
charge différée, brancher le véhicule au matériel
de charge souhaité.


► Dans la minute, appuyer sur ce bouton dans
la trappe pour activer (confirmé par l'allumage du
voyant de charge en bleu).
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
►


Si le véhicule est verrouillé, le déverrouiller
.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet de charge.
►

Dans les
30 secondes, retirer le pistolet de
charge.
Le voyant de charge s'allume en blanc.
Déverrouillage sélectif des portes activé,
appuyer 2 fois sur le bouton de
déverrouillage pour débrancher le pistolet de
charge.
Charge terminée, le voyant de charge
vert dans la trappe s'éteint au bout
d'environ 2
minutes.
Charge domestique, mode 2
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et le voyant de charge vert dans la
trappe.
►

Remettre le couvercle de protection du
pistolet de charge et refermer la trappe de
charge.
►


Débrancher le câble de charge côté boîtier
de la prise domestique.

198
Informations pratiques

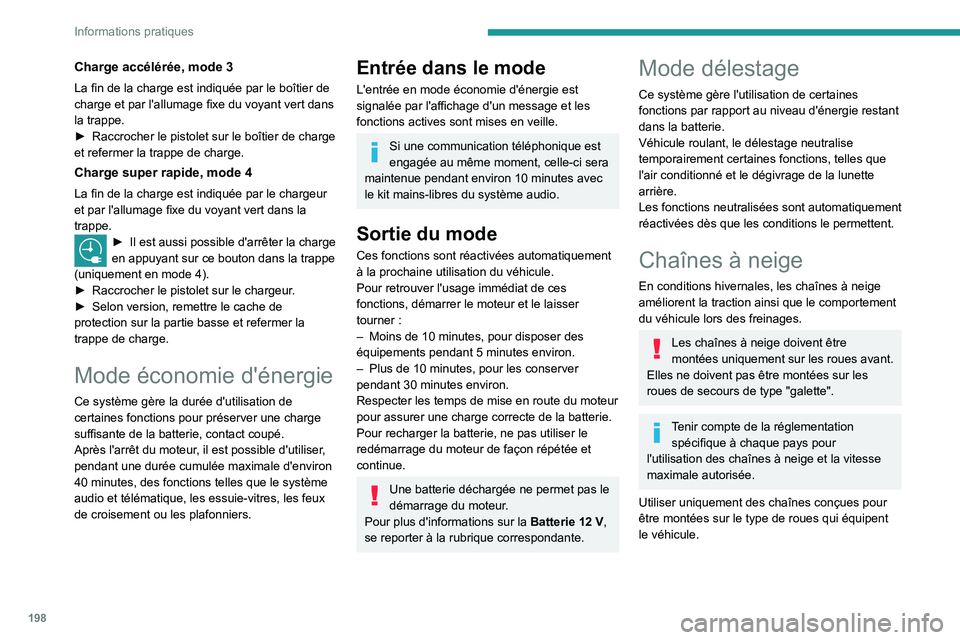

Charge accélérée, mode 3
La fin de la charge est indiquée par le boîtier de
charge et par l'allumage fixe du voyant vert dans
la trappe.
►
Raccrocher le pistolet sur le boîtier de charge
et refermer la trappe de charge.
Charge super rapide, mode 4
La fin de la charge est indiquée par le chargeur
et par l'allumage fixe du voyant vert dans la
trappe.
► Il est aussi possible d'arrêter la charge
en appuyant sur ce bouton dans la trappe
(uniquement en mode
4).
►

Raccrocher le pistolet sur le chargeur
.
►

Selon version, remettre le cache de
protection sur la partie basse et refermer la
trappe de charge.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
40
minutes, des fonctions telles que le système
audio et télématique, les essuie-vitres, les feux
de croisement ou les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes avec
le kit mains-libres du système audio.
Sortie du mode
Ces fonctions sont réactivées automatiquement
à la prochaine utilisation du véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrer le moteur et le laisser
tourner
:
–

Moins de 10
minutes, pour disposer des
équipements pendant 5
minutes environ.
–

Plus de 10
minutes, pour les conserver
pendant 30
minutes environ.
Respecter les temps de mise en route du moteur
pour assurer une charge correcte de la batterie.
Pour recharger la batterie, ne pas utiliser le
redémarrage du moteur de façon répétée et
continue.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie 12
V,
se reporter à la rubrique correspondante.
Mode délestage
Ce système gère l'utilisation de certaines
fonctions par rapport au niveau d'énergie restant
dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné et le dégivrage de la lunette
arrière.
Les fonctions neutralisées sont automatiquement
réactivées dès que les conditions le permettent.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.
Utiliser uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
le véhicule.
