183
Conduite
6– Au-delà d'environ 10 km/h.
– À l'ouverture du coffre.
–

Au retrait de la marche arrière (l'image
reste affichée pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.

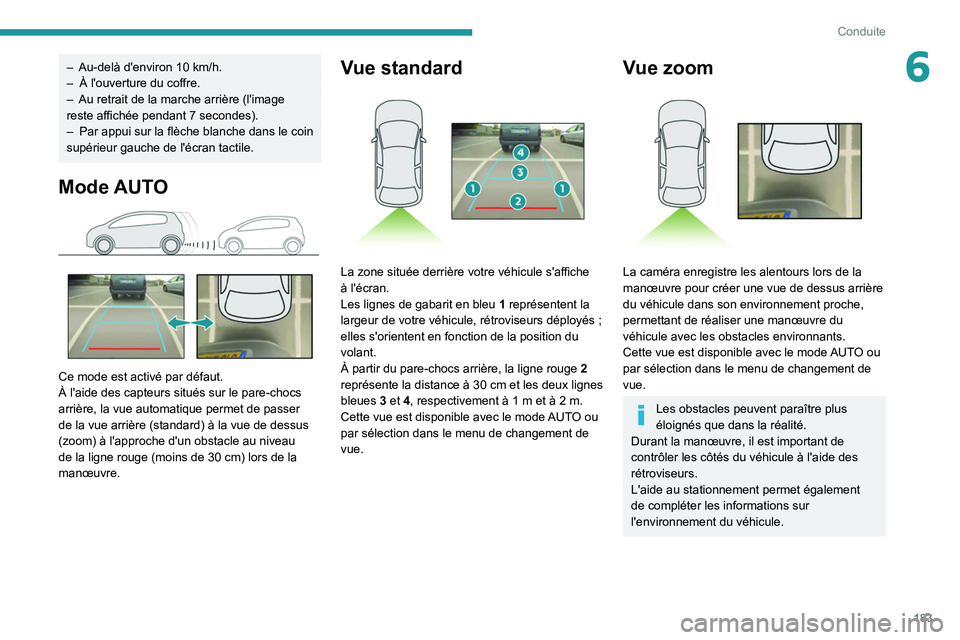

Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manœuvre.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.

184
Conduite

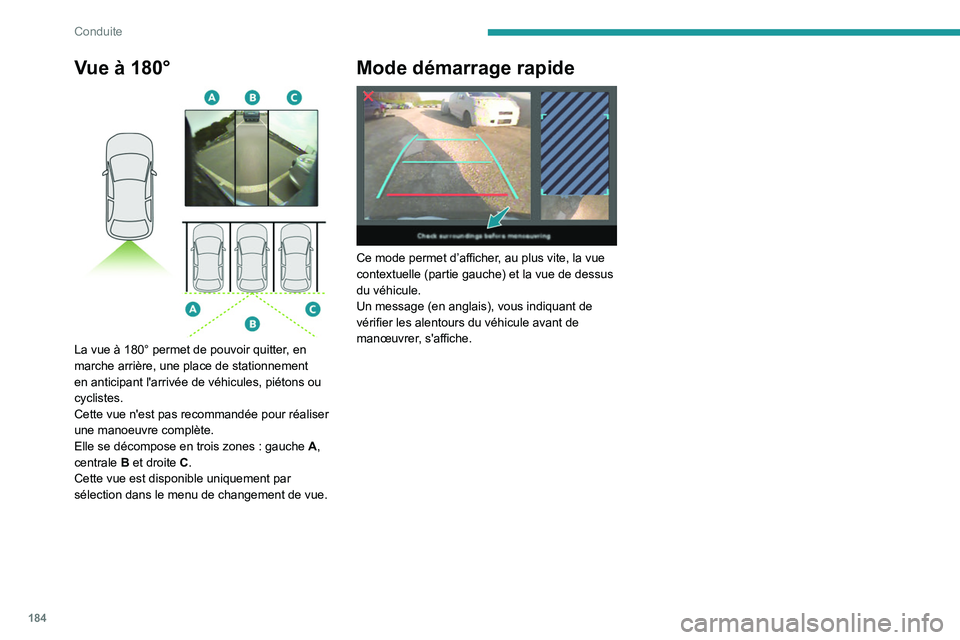

Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones : gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Mode démarrage rapide

Ce mode permet d’afficher, au plus vite, la vue
contextuelle (partie gauche) et la vue de dessus
du véhicule.
Un message (en anglais), vous indiquant de
vérifier les alentours du véhicule avant de
manœuvrer, s'affiche.

Depuis plus de 20 ans, le partenariat PEUGEOT TOTAL sait repousser les
limites de la performance pour obtenir des succès dans les conditions les
0053004F005800560003
0003
002B004800580055004800560003
004700580003
0047
0048
000300340038

00240035
0058
0048
T QUARTZ pr
eff ets du temps
0037000300340038-4829.6
0047 00030035 00090027
00530052005800550003
005300480055005000480057
20003
0048
PEUGEO & T
UN P ARTENARIA
DE LA PERF
!

186

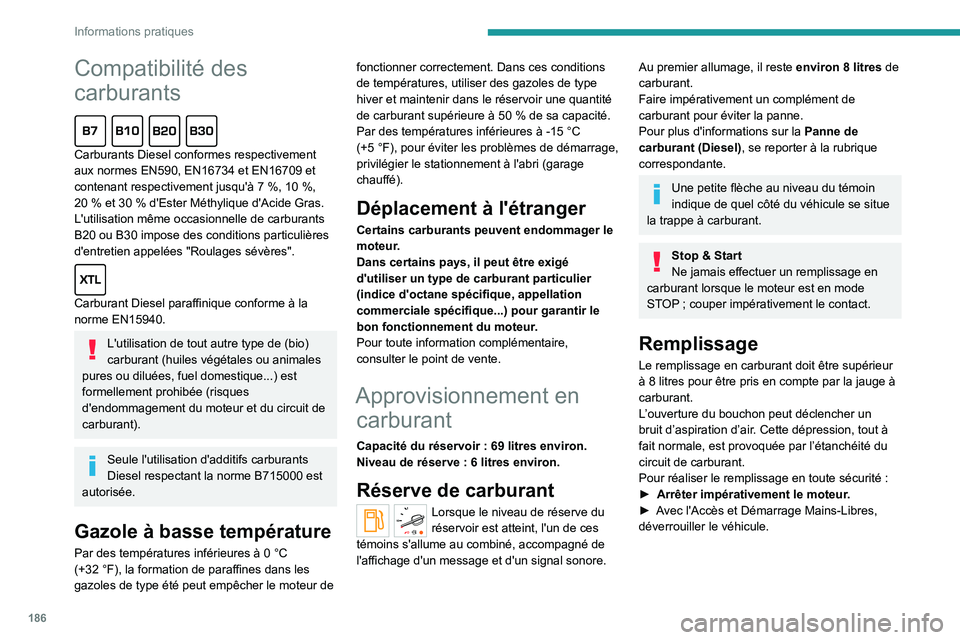

Informations pratiques
Compatibilité des
carburants

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...) est
formellement prohibée (risques
d'endommagement du moteur et du circuit de
carburant).
Seule l'utilisation d'additifs carburants
Diesel respectant la norme B715000 est
autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15 °C
(+5 °F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : 69 litres environ.
Niveau de réserve : 6 litres environ.
Réserve de carburant
Lorsque le niveau de réserve du
réservoir est atteint, l'un de ces
témoins s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Au premier allumage, il reste environ 8 litres de
carburant.
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
Remplissage
Le remplissage en carburant doit être supérieur
à 8 litres pour être pris en compte par la jauge à
carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité
:
►

Arrêter impérativement le moteur
.
►

A
vec l'Accès et Démarrage Mains-Libres,
déverrouiller le véhicule.

187
Informations pratiques
7

► Ouvrir la trappe à carburant.

► Avec une clé simple, introduire la clé dans le
bouchon puis tourner la clé vers la gauche.


► Retirer le bouchon en le dévissant puis le
poser sur son support (situé sur la trappe).
►

Introduire le pistolet jusqu'à l'amener en
butée (tout en poussant le clapet métallique


A
).
►

Effectuer l'opération de remplissage. Ne
pas insister au delà de la troisième coupure
du pistolet, ceci pourrait engendrer des
dysfonctionnements.
►


Remettre le bouchon en place et le fermer en
tournant vers la droite.
►


Pousser la trappe à carburant pour la
refermer (le véhicule doit être déverrouillé).


Si le véhicule en est équipé, ne pas
ouvrir la porte latérale coulissante
gauche quand la trappe à carburant est
ouverte (risque d'endommager la trappe à
carburant, la porte coulissante et de blesser
la personne effectuant un remplissage).
Si la trappe à carburant est ouverte et
que vous ouvrez la porte latérale gauche,
un dispositif empêche l'ouverture de celle-ci.
Néanmoins, la porte peut s'entrouvrir.
Avec une porte mécanique, fermer la trappe à
carburant pour retrouver l'usage de la porte.
Avec une porte électrique, afin de pouvoir
l'utiliser correctement, fermer la trappe à
carburant puis appuyer sur une commande
d'ouverture.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
En cas d'introduction de carburant
non-conforme à la motorisation de
votre véhicule, la vidange du réservoir est
indispensable avant la mise en route du
moteur.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant en
cas de choc.

188
Informations pratiques

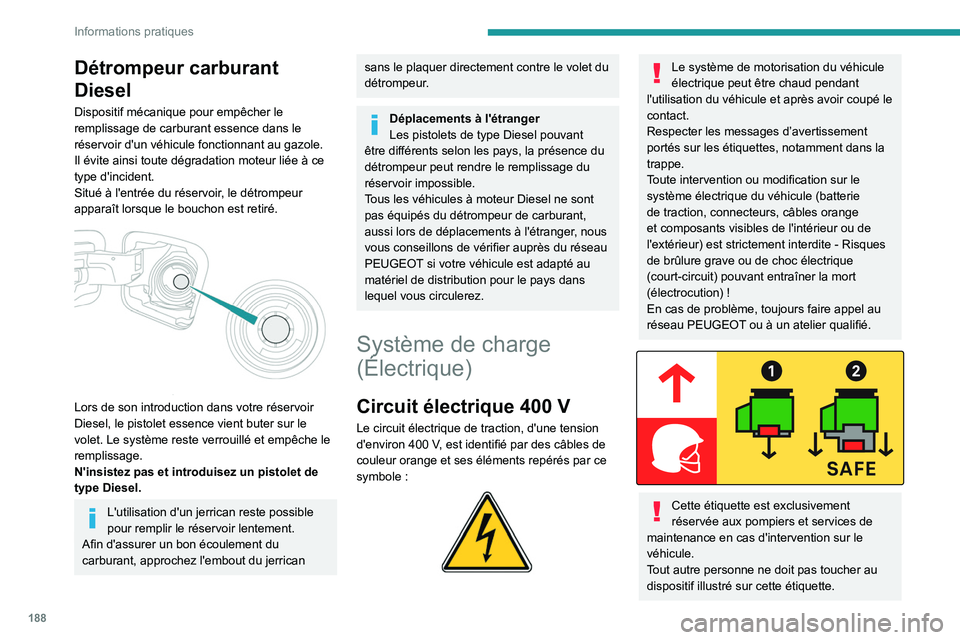

Détrompeur carburant
Diesel
Dispositif mécanique pour empêcher le
remplissage de carburant essence dans le
réservoir d'un véhicule fonctionnant au gazole.
Il évite ainsi toute dégradation moteur liée à ce
type d'incident.
Situé à l'entrée du réservoir, le détrompeur
apparaît lorsque le bouchon est retiré.


Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche le
remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.
L'utilisation d'un jerrican reste possible
pour remplir le réservoir lentement.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du jerrican
sans le plaquer directement contre le volet du
détrompeur.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Tous les véhicules à moteur Diesel ne sont
pas équipés du détrompeur de carburant,
aussi lors de déplacements à l'étranger, nous
vous conseillons de vérifier auprès du réseau
PEUGEOT si votre véhicule est adapté au
matériel de distribution pour le pays dans
lequel vous circulerez.
Système de charge
(Électrique)
Circuit électrique 400 V
Le circuit électrique de traction, d'une tension
d'environ 400 V, est identifié par des câbles de
couleur orange et ses éléments repérés par ce
symbole
:


Le système de motorisation du véhicule
électrique peut être chaud pendant
l'utilisation du véhicule et après avoir coupé le
contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie
de traction, connecteurs, câbles orange
et composants visibles de l'intérieur ou de
l'extérieur) est strictement interdite
- Risques
de brûlure grave ou de choc électrique
(court-circuit) pouvant entraîner la mort
(électrocution)
!
En cas de problème, toujours faire appel au
réseau PEUGEOT ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.

189
Informations pratiques
7En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type électrique.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!
Batterie de traction
Cette batterie stocke l’énergie nécessaire
au fonctionnement du moteur électrique et
des équipements de confort thermique dans
l'habitacle. Elle se décharge à l’utilisation, et doit
donc être rechargée régulièrement. Il n’est pas
nécessaire d’attendre d’être sur la réserve pour
recharger la batterie de traction.
L'autonomie de la batterie peut varier en fonction
du type de conduite, du parcours, de l'utilisation
des équipements de confort thermique et du
vieillissement de ses composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques, le kilométrage
parcouru, la fréquence des charges rapides.
En cas d’endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant de la
batterie et, en cas de contact corporel avec
ces produits, rincer abondamment à l’eau et
consulter un médecin au plus vite.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié pour vérification du système.
Connecteurs de charge et
voyants


1. Connecteurs de charge
2. Bouton d'activation d'une charge différée
3. Voyant de verrouillage du pistolet
Rouge fixe
: pistolet correctement positionné
et verrouillé dans le connecteur.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
4. Voyant de charge

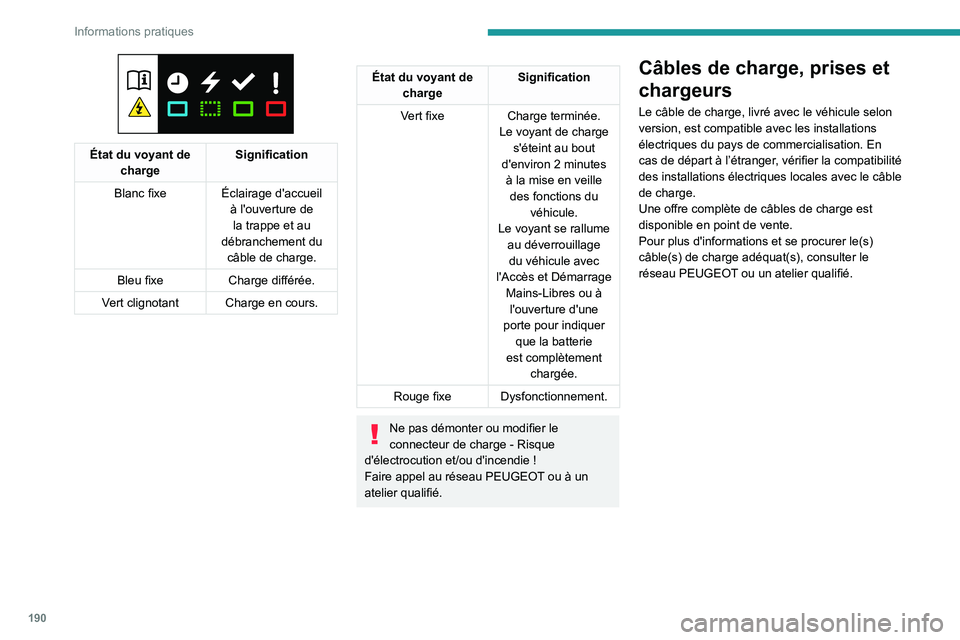

190
Informations pratiques

État du voyant de charge Signification
Blanc fixe Éclairage d'accueil
à l'ouverture de la trappe et au
débranchement du câble de charge.
Bleu fixe Charge différée.
Vert clignotant Charge en cours.
État du voyant de charge Signification
Vert fixe Charge terminée.
Le voyant de charge s'éteint au bout
d'environ 2
minutes
à la mise en veille des fonctions du véhicule.
Le voyant se rallume au déverrouillage du véhicule avec
l'Accès et Démarrage Mains-Libres ou à l'ouverture d'une
porte pour indiquer que la batterie
est complètement chargée.
Rouge fixe Dysfonctionnement.
Ne pas démonter ou modifier le
connecteur de charge
- Risque
d'électrocution et/ou d'incendie
!
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Câbles de charge, prises et
chargeurs
Le câble de charge, livré avec le véhicule selon
version, est compatible avec les installations
électriques du pays de commercialisation. En
cas de départ à l’étranger, vérifier la compatibilité
des installations électriques locales avec le câble
de charge.
Une offre complète de câbles de charge est
disponible en point de vente.
Pour plus d'informations et se procurer le(s)
câble(s) de charge adéquat(s), consulter le
réseau PEUGEOT ou un atelier qualifié.
