En cas de panne
8Si le véhicule est équipé d'une détection
de sous-gonflage, contrôler la pression
des pneumatiques et réinitialiser le système.
Pour plus d'informations sur la Détection
de sous-gonflage , se reporter à la rubrique
correspondante.
Détection de sous-gonflage
La roue de secours en tôle ne possède
pas de capteur.
Roue avec enjoliveur
Lors du remontage de la roue ,
remontez l'enjoliveur en commençant par
placer son encoche en regard de la valve, et
appuyez sur son pourtour avec la paume de
la main.
Changement d'une lampe
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale
; celle-ci disparaît
quelques minutes après l'allumage des feux.
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur
:
–

Ne pas les nettoyer avec un chiffon sec
ou abrasif, ni avec un produit détergent ou
solvant.
–


Utiliser une éponge et de l'eau savonneuse
ou un produit avec pH neutre.
–


En utilisant le lavage haute-pression sur
des salissures persistantes, ne pas diriger
de manière prolongée la lance sur les
projecteurs, les feux et leur contour pour
éviter de détériorer leur vernis et leur joint
d'étanchéité.
Le changement d'une lampe doit se faire
impérativement contact coupé et
projecteur
/ feu éteint depuis plusieurs
minutes
- Risque de brûlure grave !
Ne pas toucher directement la lampe avec les
doigts
: utiliser des chiffons non pelucheux.
Il est impératif de n'utiliser que des lampes
de type anti-ultraviolet (UV) afin de ne pas
détériorer le projecteur.
Toujours remplacer une lampe défectueuse
par une lampe neuve ayant les mêmes
références et caractéristiques. Pour éviter
un déséquilibre de l'éclairage, remplacer les
lampes par paire.
Ampoules à halogènes (Hx)
Afin de garantir une bonne qualité
d'éclairage, vérifier que l'ampoule est
correctement positionnée dans son logement.
Ouverture du capot / Accès aux
lampes
Moteur chaud, intervenir avec précaution
-
Risque de brûlure
!
Prendre garde aux objets ou aux vêtements
qui pourraient se prendre dans l'hélice du
moto-ventilateur
- Risque d'étranglement !
À la fin du changement de lampe
Pour le remontage, effectuer les
opérations dans le sens inverse du
démontage.
Refermer très soigneusement le couvercle
de protection pour garantir l'étanchéité des
projecteurs.
Modèle avec projecteurs à
halogènes

224
En cas de panne
1.Feux de position (W5W-5W)
2. Feux de route (H1-55W)
3. Feux de croisement (H7-55W)
4. Feux diurnes (W21W LL-21W)
5. Indicateurs de direction (PY21W-21W ambre)
Modèle avec projecteurs au
xénon


1.Feux de route (H1-55W)
2. Feux de croisement (D8S-25W)
3. Indicateurs de direction (PY21W-21W ambre)
Attention à la zone, située derrière le feu
droit (sens du véhicule), qui est
potentiellement chaude avec un risque de
brûlure (tuyaux de dégazage).
Accès aux lampes

► Appuyer sur le clip supérieur du couvercle
puis le basculer vers l’arrière pour le retirer .
Feux de croisement

► Appuyer sur le clip inférieur du connecteur et
retirer l’ensemble connecteur et lampe.
►

Retirer la lampe en tirant et la remplacer
.
Lors du remontage du connecteur et de
la lampe dans le feu, bien repositionner
l’ensemble dans le logement jusqu’au "clic"
de verrouillage.
Ne pas toucher aux feux au xénon (D8S)
– Risque d'électrocution !
Pour le remplacement de ce type de lampes,
s'adresser impérativement au réseau
PEUGEOT ou à un atelier qualifié.
Feux diurnes

► Appuyer sur les deux clips latéraux du
connecteur et retirer l’ensemble connecteur et
lampe.
►

Retirer la lampe en tirant et la remplacer
.
Feux de position

► Appuyer sur les deux clips latéraux du
connecteur et retirer l’ensemble connecteur et
lampe.
►

Retirer la lampe en tirant et la remplacer
.
Feux de route

225
En cas de panne
8► Appuyer sur le clip inférieur du connecteur et
retirer l’ensemble connecteur et lampe.
►

Retirer la lampe en tirant et la remplacer
.
Indicateurs de direction

► Dévisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une montre.
►

Retirer le porte-lampe et remplacer la lampe
défectueuse.
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche)
indique la défaillance d'une des lampes du
côté correspondant.
Les lampes de couleur ambre doivent
être remplacées par des lampes de
caractéristiques et de couleur identiques.
Feux diurnes / de position

Pour le remplacement de ces lampes, consulter
le réseau PEUGEOT ou un atelier qualifié.
Le réseau PEUGEOT propose un
kit de remplacement pour les diodes
électroluminescentes-LEDs.

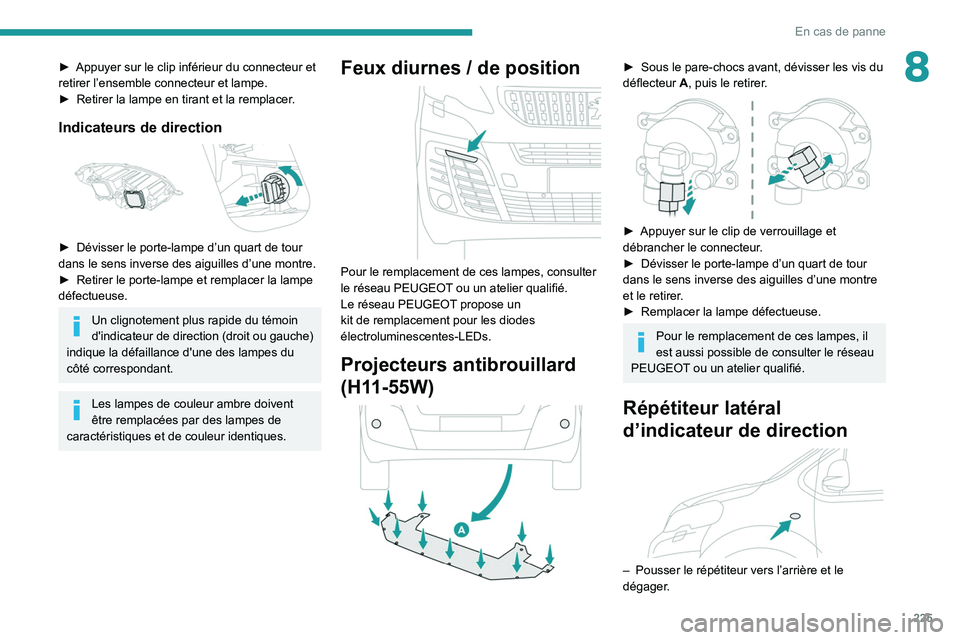

Projecteurs antibrouillard
(H11-55W)


► Sous le pare-chocs avant, dévisser les vis du
déflecteur A, puis le retirer.


► Appuyer sur le clip de verrouillage et
débrancher le connecteur .
►

Dévisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une montre
et le retirer

.
►

Remplacer la lampe défectueuse.
Pour le remplacement de ces lampes, il
est aussi possible de consulter le réseau
PEUGEOT ou un atelier qualifié.
Répétiteur latéral
d’indicateur de direction


– Pousser le répétiteur vers l’arrière et le
dégager .

226
En cas de panne
– Lors du remontage, engager le répétiteur vers
l’avant et le ramener vers l’arrière.
Les lampes de couleur ambre (indicateurs de
direction et répétiteurs latéraux), doivent être
remplacées par des lampes de caractéristiques
et de couleur identiques.

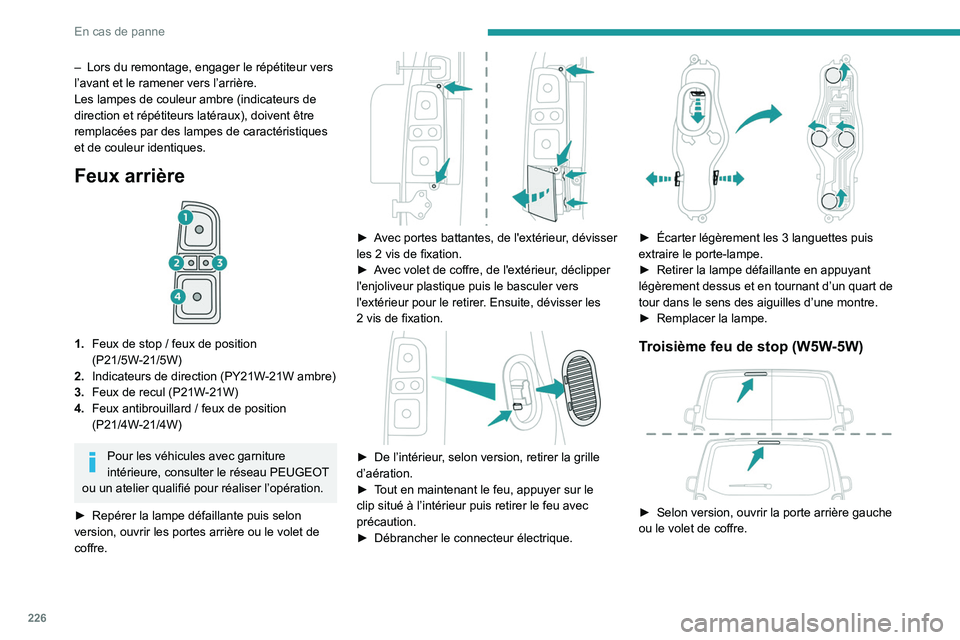

Feux arrière

1. Feux de stop / feux de position
(P21/5W-21/5W)
2. Indicateurs de direction (PY21W-21W ambre)
3. Feux de recul (P21W-21W)
4. Feux antibrouillard / feux de position
(P21/4W-21/4W)
Pour les véhicules avec garniture
intérieure, consulter le réseau PEUGEOT
ou un atelier qualifié pour réaliser l’opération.
►

Repérer la lampe défaillante puis selon
version, ouvrir les portes arrière ou le volet de
coffre.


► Avec portes battantes, de l'extérieur, dévisser
les 2 vis de fixation.
►

A
vec volet de coffre, de l'extérieur, déclipper
l'enjoliveur plastique puis le basculer vers
l'extérieur pour le retirer. Ensuite, dévisser les
2
vis de fixation.


► De l’intérieur , selon version, retirer la grille
d’aération.
►

T
out en maintenant le feu, appuyer sur le
clip situé à l’intérieur puis retirer le feu avec
précaution.
►

Débrancher le connecteur électrique.

► Écarter légèrement les 3 languettes puis
extraire le porte-lampe.
►

Retirer la lampe défaillante en appuyant
légèrement dessus et en tournant d’un quart de
tour dans le sens des aiguilles d’une montre.
►


Remplacer la lampe.

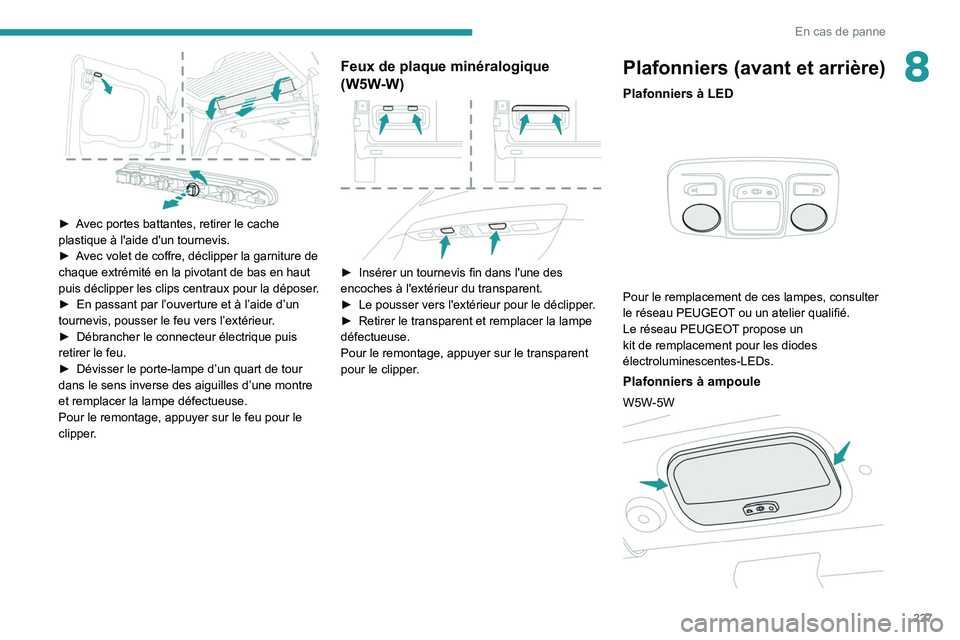

Troisième feu de stop (W5W-5W)

► Selon version, ouvrir la porte arrière gauche
ou le volet de coffre.

227
En cas de panne
8

► Avec portes battantes, retirer le cache
plastique à l'aide d'un tournevis.
►
A
vec volet de coffre, déclipper la garniture de
chaque extrémité en la pivotant de bas en haut
puis déclipper les clips centraux pour la déposer.
►

En passant par l’ouverture et à l’aide d’un
tournevis, pousser le feu vers l’extérieur

.
►

Débrancher le connecteur électrique puis
retirer le feu.
►


Dévisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une montre
et remplacer la lampe défectueuse.
Pour le remontage, appuyer sur le feu pour le
clipper

.
Feux de plaque minéralogique
(W5W-W)


► Insérer un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
►

Le pousser vers l'extérieur pour le déclipper
.
►

Retirer le transparent et remplacer la lampe
défectueuse.
Pour le remontage, appuyer sur le transparent
pour le clipper

.
Plafonniers (avant et arrière)
Plafonniers à LED

Pour le remplacement de ces lampes, consulter
le réseau PEUGEOT ou un atelier qualifié.
Le réseau PEUGEOT propose un
kit de remplacement pour les diodes
électroluminescentes-LEDs.
Plafonniers à ampoule
W5W-5W

228
En cas de panne
► Déclipper le transparent en glissant un
tournevis dans les fentes de chaque côté du
plafonnier
.
►

T
irer la lampe et la remplacer.
Pour le remontage, clipper le transparent dans
son logement et s'assurer de son blocage.

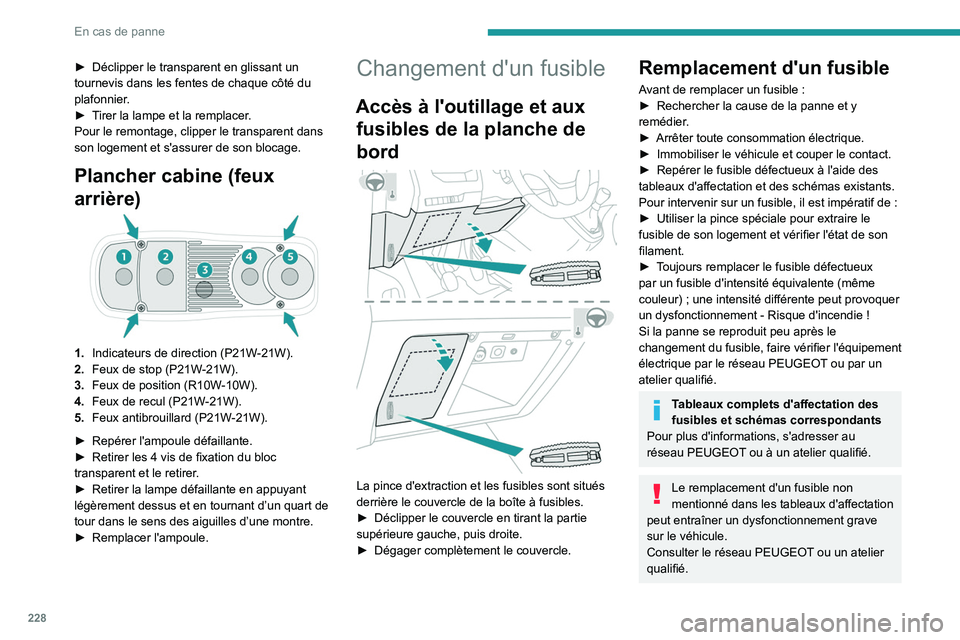

Plancher cabine (feux
arrière)
1. Indicateurs de direction (P21W-21W).
2. Feux de stop (P21W-21W).
3. Feux de position (R10W-10W).
4. Feux de recul (P21W-21W).
5. Feux antibrouillard (P21W-21W).
►

Repérer l'ampoule défaillante.
►


Retirer les 4
vis de fixation du bloc
transparent et le retirer.
►

Retirer la lampe défaillante en appuyant
légèrement dessus et en tournant d’un quart de
tour dans le sens des aiguilles d’une montre.
►


Remplacer l'ampoule.
Changement d'un fusible
Accès à l'outillage et aux fusibles de la planche de
bord


La pince d'extraction et les fusibles sont situés
derrière le couvercle de la boîte à fusibles.
►

Déclipper le couvercle en tirant la partie
supérieure gauche, puis droite.
►


Dégager complètement le couvercle.
Remplacement d'un fusible
Avant de remplacer un fusible :
► Rechercher la cause de la panne et y
remédier
.
►

Arrêter toute consommation électrique.
►


Immobiliser le véhicule et couper le contact.
►


Repérer le fusible défectueux à l'aide des
tableaux d'affectation et des schémas existants.
Pour intervenir sur un fusible, il est impératif de

:
►

Utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de son
filament.
►


T
oujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut provoquer
un dysfonctionnement
- Risque d'incendie !
Si la panne se reproduit peu après le
changement du fusible, faire vérifier l'équipement
électrique par le réseau PEUGEOT ou par un
atelier qualifié.
Tableaux complets d'affectation des
fusibles et schémas correspondants
Pour plus d'informations, s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux d'affectation
peut entraîner un dysfonctionnement grave
sur le véhicule.
Consulter le réseau PEUGEOT ou un atelier
qualifié.

229
En cas de panne
8

Bon
Mauvais

Pince
Installation d'accessoires électriques
Le circuit électrique du véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur le véhicule,
consulter le réseau PEUGEOT ou un atelier
qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la remise
en état du véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par PEUGEOT et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse
10

milliampères.
Pour plus d'informations sur l'installation
d'un attelage ou d'un équipement de type
TAXI, consultez le réseau PEUGEOT.
Version 1 (Eco)

Les fusibles, décrits ci-après, varient selon les
équipements du véhicule.
Fusible N°Intensité
(Ampères)Fonctions
F4 15 Avertisseur sonore.
F5 20 Pompe lave-vitre avant/
arrière.
F6 20 Pompe lave-vitre avant/
arrière.
F7 10 Prise accessoires 12
V
arrière.
F8 20 Essuie-vitre arrière simple
ou double.
Fusible
N°Intensité
(Ampères)Fonctions
F10/ F 11 30
Serrures intérieures,
extérieures, avant et
arrière.
F14 5 Alarme, appels d'urgence
et d'assistance.
F24 5 Écran tactile, caméra
de recul et aide au
stationnement.
F29 20 Autoradio, écran tactile,
lecteur CD, navigation.
F32 15 Prise accessoires 12
V
avant.
Version 2 (Full)

Les fusibles, décrits ci-après, varient selon les
équipements du véhicule.

230

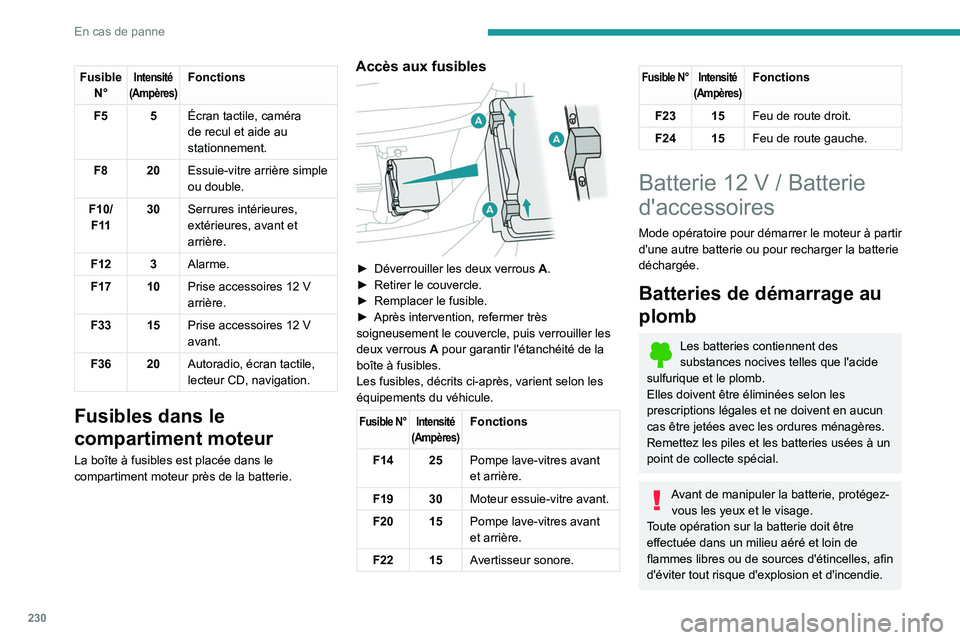

En cas de panne
Fusible N°Intensité
(Ampères)Fonctions
F5 5 Écran tactile, caméra
de recul et aide au
stationnement.
F8 20 Essuie-vitre arrière simple
ou double.
F10/ F 11 30
Serrures intérieures,
extérieures, avant et
arrière.
F12 3 Alarme.
F17 10 Prise accessoires 12
V
arrière.
F33 15 Prise accessoires 12
V
avant.
F36 20 Autoradio, écran tactile,
lecteur CD, navigation.
Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Accès aux fusibles

► Déverrouiller les deux verrous A .
► Retirer le couvercle.
►

Remplacer le fusible.
►


Après intervention, refermer très
soigneusement le couvercle, puis verrouiller les
deux verrous


A
pour garantir l'étanchéité de la
boîte à fusibles.
Les fusibles, décrits ci-après, varient selon les
équipements du véhicule.
Fusible N° Intensité
(Ampères)Fonctions
F14 25 Pompe lave-vitres avant
et arrière.
F19 30 Moteur essuie-vitre avant.
F20 15 Pompe lave-vitres avant
et arrière.
F22 15 Avertisseur sonore.
Fusible N°Intensité
(Ampères)Fonctions
F23 15 Feu de route droit.
F24 15 Feu de route gauche.
Batterie 12 V / Batterie
d'accessoires
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Remettez les piles et les batteries usées à un
point de collecte spécial.
Avant de manipuler la batterie, protégez- vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
