2021 PEUGEOT EXPERT Manuel du propriétaire (in French)

15
Instruments de bord
1d'un signal sonore et d'un message indiquant
l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1 100 km avant le
déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter le blocage
du démarrage.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message informant de
l’interdiction de démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer

(2).
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuez impérativement (2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuez (3) rapidement.
Fixes.
Une défaillance mineure du
moteur est détectée. Effectuer (3).
Fixes.
Une défaillance majeure du
moteur est détectée.
Effectuer (1), puis
(2).
Désactivation des fonctions automatiques
(avec frein de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
(à l'accélération) sont désactivées.
Si le serrage
/ desserrage automatique n'est plus
possible :
►

Démarrer le moteur
.
►

Serrer
, avec la palette, le frein de
stationnement.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la palette poussée dans le sens du
desserrage entre 10 et 15 secondes.
►


Relâcher la palette.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée.
►


T

irer la palette dans le sens du serrage
pendant 2 secondes.
►

Relâcher la palette et la pédale de frein.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant. Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la palette de
commande du frein de stationnement électrique
est défaillante.
Les fonctions automatiques doivent être utilisées
en toutes circonstances et sont automatiquement
réactivées en cas de défaillance de la palette.
Effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►

T

irer la palette et la maintenir pendant 7 à
15

secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule

:
►

Stationner sur un endroit plat.
►


A

vec une boîte de vitesses manuelle,
engager un rapport.
►

A

vec une boîte de vitesses automatique ou
un sélecteur de marche, sélectionner

P
, puis
installer la cale fournie contre l'une des roues.
Puis effectuer

(2).
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).

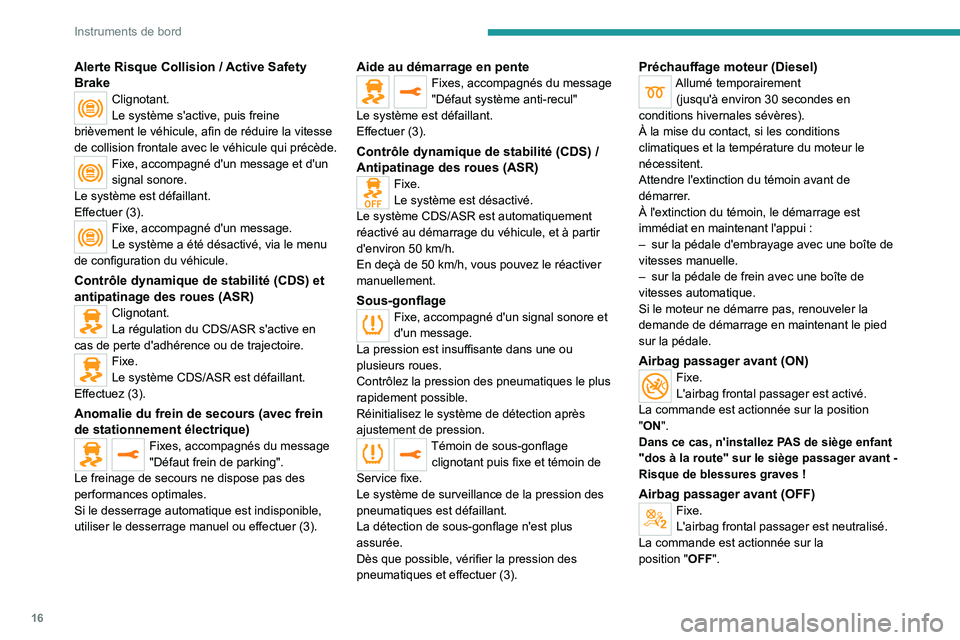

16
Instruments de bord
Alerte Risque Collision / Active Safety
Brake
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixe, accompagné d'un message.
Le système a été désactivé, via le menu
de configuration du véhicule.
Contrôle dynamique de stabilité (CDS) et
antipatinage des roues (ASR)
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuez (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, vous pouvez le réactiver
manuellement.
Sous-gonflageFixe, accompagné d'un signal sonore et
d'un message.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après
ajustement de pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Préchauffage moteur (Diesel)Allumé temporairement(jusqu'à environ 30 secondes en
conditions hivernales sévères).
À la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendre l'extinction du témoin avant de
démarrer.
À l'extinction du témoin, le démarrage est
immédiat en maintenant l'appui
:
–

sur la pédale d'embrayage avec une boîte de
vitesses manuelle.
–


sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, renouveler la
demande de démarrage en maintenant le pied
sur la pédale.
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, n'installez PAS de siège enfant
"dos à la route" sur le siège passager avant -
Risque de blessures graves !
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".

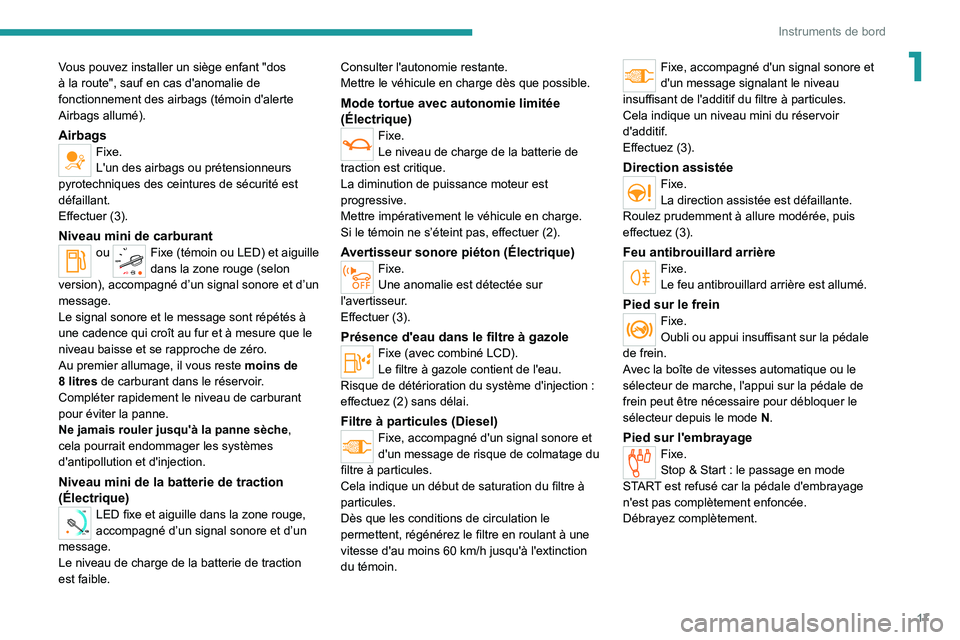

17
Instruments de bord
1Vous pouvez installer un siège enfant "dos
à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Niveau mini de carburantou Fixe (témoin ou LED) et aiguille
dans la zone rouge (selon
version), accompagné d’un signal sonore et d’un
message.
Le signal sonore et le message sont répétés à
une cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de zéro.
Au premier allumage, il vous reste moins de
8

litres de carburant dans le réservoir.
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Niveau mini de la batterie de traction
(Électrique)
0 %
100LED fixe et aiguille dans la zone rouge,
accompagné d’un signal sonore et d’un
message.
Le niveau de charge de la batterie de traction
est faible. Consulter l'autonomie restante.
Mettre le véhicule en charge dès que possible.
Mode tortue avec autonomie limitée
(Électrique)
Fixe.
Le niveau de charge de la batterie de
traction est critique.
La diminution de puissance moteur est
progressive.
Mettre impérativement le véhicule en charge.
Si le témoin ne s’éteint pas, effectuer
(2).
Avertisseur sonore piéton (Électrique)Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Présence d'eau dans le filtre à gazoleFixe (avec combiné LCD).
Le filtre à gazole contient de l'eau.
Risque de détérioration du système d'injection
:
effectuez (2) sans délai.
Filtre à particules (Diesel)
Fixe, accompagné d'un signal sonore et
d'un message de risque de colmatage du
filtre à particules.
Cela indique un début de saturation du filtre à
particules.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction
du témoin.
Fixe, accompagné d'un signal sonore et
d'un message signalant le niveau
insuffisant de l'additif du filtre à particules.
Cela indique un niveau mini du réservoir
d'additif.
Effectuez (3).
Direction assistéeFixe.
La direction assistée est défaillante.
Roulez prudemment à allure modérée, puis
effectuez (3).
Feu antibrouillard arrièreFixe.
Le feu antibrouillard arrière est allumé.
Pied sur le freinFixe.
Oubli ou appui insuffisant sur la pédale
de frein.
Avec la boîte de vitesses automatique ou le
sélecteur de marche, l'appui sur la pédale de
frein peut être nécessaire pour débloquer le
sélecteur depuis le mode

N
.
Pied sur l'embrayageFixe.
Stop & Start : le passage en mode
START est refusé car la pédale d'embrayage
n'est pas complètement enfoncée.
Débrayez complètement.

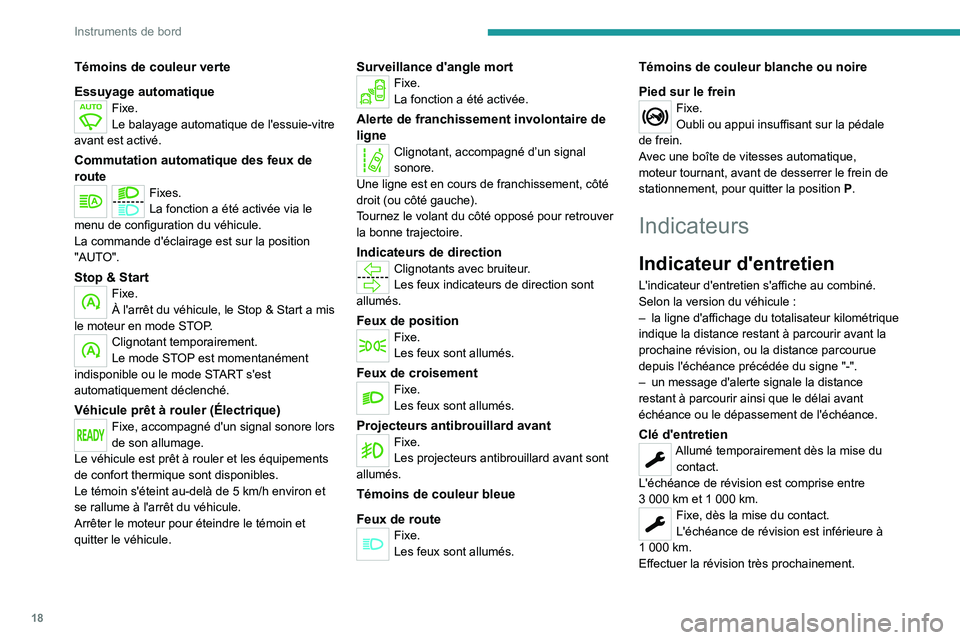

18
Instruments de bord
Témoins de couleur verte
Essuyage automatique
Fixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via le
menu de configuration du véhicule.
La commande d'éclairage est sur la position
"AUTO".
Stop & StartFixe.
À l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Véhicule prêt à rouler (Électrique)Fixe, accompagné d'un signal sonore lors
de son allumage.
Le véhicule est prêt à rouler et les équipements
de confort thermique sont disponibles.
Le témoin s'éteint au-delà de 5
km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Surveillance d'angle mortFixe.
La fonction a été activée.
Alerte de franchissement involontaire de
ligne
Clignotant, accompagné d’un signal
sonore.
Une ligne est en cours de franchissement, côté
droit (ou côté gauche).
Tournez le volant du côté opposé pour retrouver
la bonne trajectoire.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Projecteurs antibrouillard avant
Fixe.
Les projecteurs antibrouillard avant sont
allumés.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Pied sur le frein
Fixe.
Oubli ou appui insuffisant sur la pédale
de frein.
Avec une boîte de vitesses automatique,
moteur tournant, avant de desserrer le frein de
stationnement, pour quitter la position

P
.
Indicateurs
Indicateur d'entretien
L'indicateur d'entretien s'affiche au combiné.
Selon la version du véhicule :
–

la ligne d'affichage du totalisateur kilométrique
indique la distance restant à parcourir avant la
prochaine révision, ou la distance parcourue
depuis l'échéance précédée du signe

"-".
–

un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.
Effectuer la révision très prochainement.

19
Instruments de bord

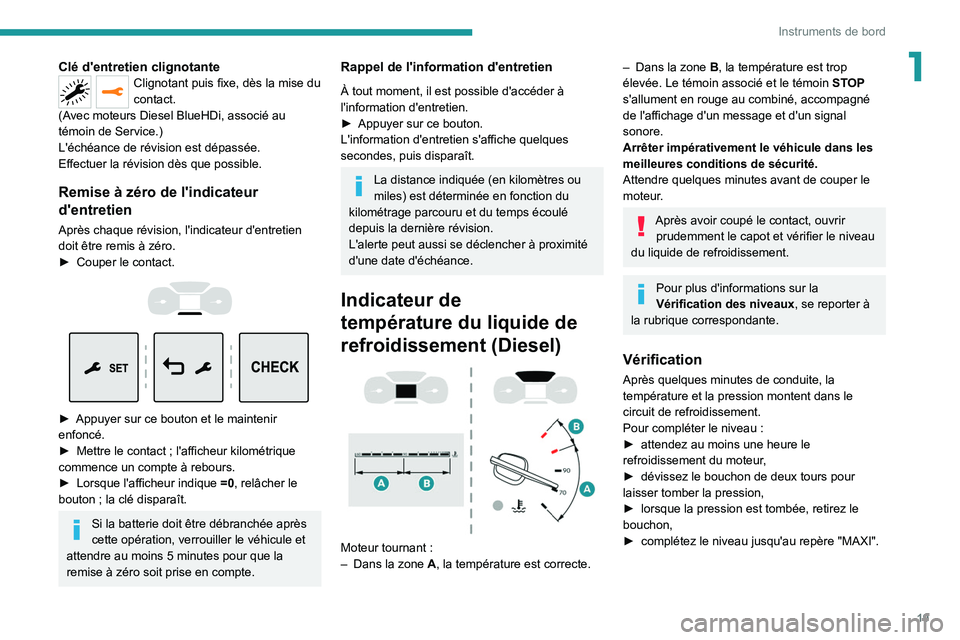

1Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
►

Couper le contact.



► Appuyer sur ce bouton et le maintenir
enfoncé.
►

Mettre le contact
; l'afficheur kilométrique
commence un compte à rebours.
►

Lorsque l'afficheur indique =0

, relâcher le
bouton
; la clé disparaît.
Si la batterie doit être débranchée après
cette opération, verrouiller le véhicule et
attendre au moins 5
minutes pour que la
remise à zéro soit prise en compte.
Rappel de l'information d'entretien
À tout moment, il est possible d'accéder à
l'information d'entretien.
►

Appuyer sur ce bouton.
L'information d'entretien s'affiche quelques
secondes, puis disparaît.
La distance indiquée (en kilomètres ou
miles) est déterminée en fonction du
kilométrage parcouru et du temps écoulé
depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Indicateur de
température du liquide de
refroidissement (Diesel)


Moteur tournant :
– Dans la zone A , la température est correcte.
– Dans la zone B , la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Vérification
Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
►

attendez au moins une heure le
refroidissement du moteur

,
►

dévissez le bouchon de deux tours pour
laisser tomber la pression,
►


lorsque la pression est tombée, retirez le
bouchon,
►


complétez le niveau jusqu'au repère "MAXI".

20
Instruments de bord

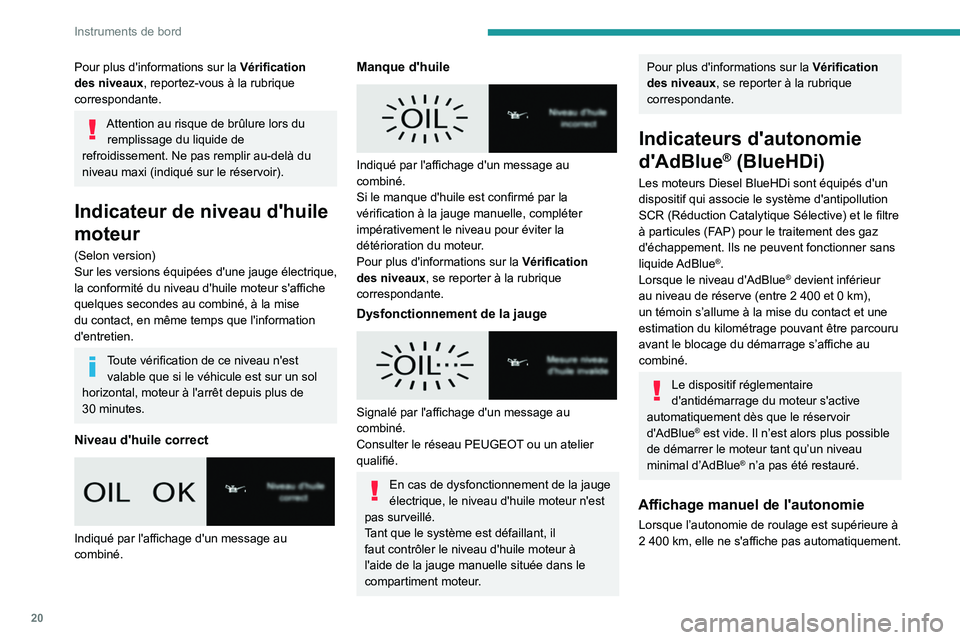

Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Attention au risque de brûlure lors du remplissage du liquide de
refroidissement. Ne pas remplir au-delà du
niveau maxi (indiqué sur le réservoir).
Indicateur de niveau d'huile
moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise
du contact, en même temps que l'information
d'entretien.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Niveau d'huile correct

Indiqué par l'affichage d'un message au
combiné.
Manque d'huile

Indiqué par l'affichage d'un message au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge

Signalé par l'affichage d'un message au
combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.

21
Instruments de bord
1



► Appuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
A
vec écran tactile
L'information d'autonomie est accessible
par le menu " Conduite
/ Véhicule".
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve

: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Avec moteurs BlueHDi (euro 6.1)
Témoins allumés Action Autonomie
restante


Procéder à un
appoint dès
que possible.Entre 2
400
et 600 km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 600 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Avec moteurs BlueHDi (euro 6.2 / 6.3)
Témoins
allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km
Témoins allumés Action Autonomie
restante


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km

22
Instruments de bord

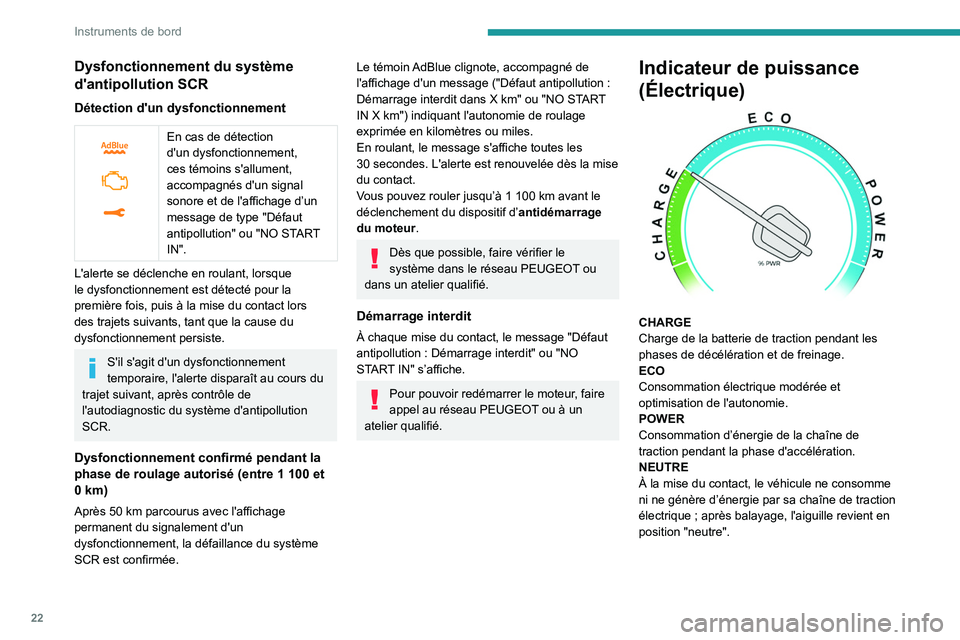

Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution" ou "NO START
IN".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin AdBlue clignote, accompagné de
l'affichage d'un message ("Défaut antipollution :
Démarrage interdit dans X km" ou "NO START
IN X km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Dès que possible, faire vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution : Démarrage interdit" ou "NO
START IN" s’affiche.
Pour pouvoir redémarrer le moteur, faire
appel au réseau PEUGEOT ou à un
atelier qualifié.
Indicateur de puissance
(Électrique)


CHARGE
Charge de la batterie de traction pendant les
phases de décélération et de freinage.
ECO
Consommation électrique modérée et
optimisation de l'autonomie.
POWER
Consommation d’énergie de la chaîne de
traction pendant la phase d'accélération.
NEUTRE
À la mise du contact, le véhicule ne consomme
ni ne génère d’énergie par sa chaîne de traction
électrique
; après balayage, l'aiguille revient en
position "neutre".
