2021 PEUGEOT EXPERT Manuale duso (in Italian)

207
Informazioni pratiche

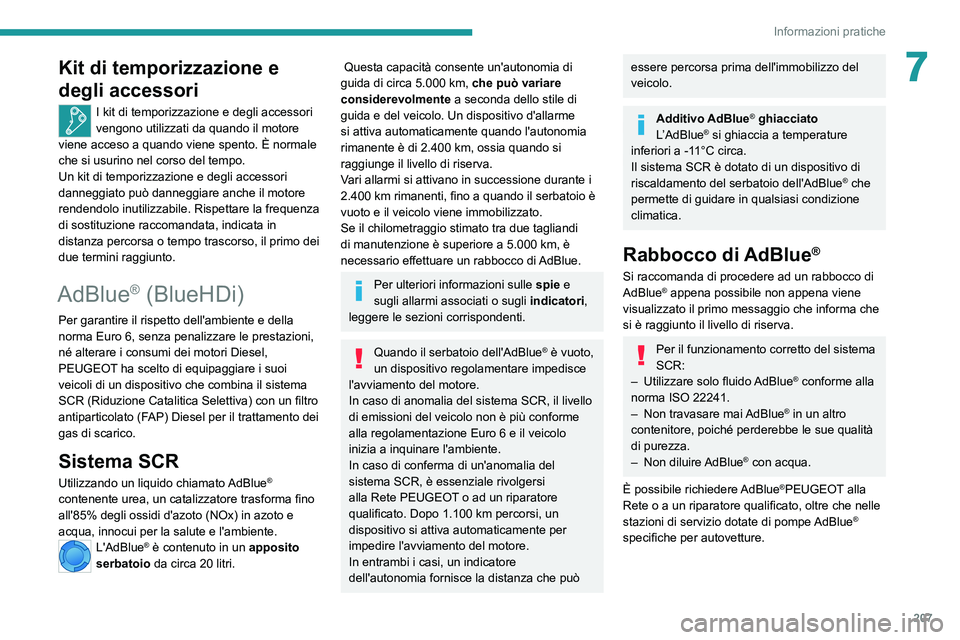

7Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli accessori
danneggiato può danneggiare anche il motore
rendendolo inutilizzabile. Rispettare la frequenza
di sostituzione raccomandata, indicata in
distanza percorsa o tempo trascorso, il primo dei
due termini raggiunto.
AdBlue® (BlueHDi)
Per garantire il rispetto dell'ambiente e della
norma Euro 6, senza penalizzare le prestazioni,
né alterare i consumi dei motori Diesel,
PEUGEOT ha scelto di equipaggiare i suoi
veicoli di un dispositivo che combina il sistema
SCR (Riduzione Catalitica Selettiva) con un filtro
antiparticolato (FAP) Diesel per il trattamento dei
gas di scarico.
Sistema SCR
Utilizzando un liquido chiamato AdBlue®
contenente urea, un catalizzatore trasforma fino
all'85% degli ossidi d'azoto (NOx) in azoto e
acqua, innocui per la salute e l'ambiente.
L'AdBlue® è contenuto in un apposito
serbatoio da circa 20 litri.
Questa capacità consente un'autonomia di
guida di circa 5.000 km, che può variare
considerevolmente a seconda dello stile di
guida e del veicolo. Un dispositivo d'allarme
si attiva automaticamente quando l'autonomia
rimanente è di 2.400
km, ossia quando si
raggiunge il livello di riserva.
Vari allarmi si attivano in successione durante i
2.400
km rimanenti, fino a quando il serbatoio è
vuoto e il veicolo viene immobilizzato.
Se il chilometraggio stimato tra due tagliandi
di manutenzione è superiore a 5.000
km, è
necessario effettuare un rabbocco di AdBlue.
Per ulteriori informazioni sulle spie e
sugli allarmi associati o sugli indicatori,
leggere le sezioni corrispondenti.
Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare impedisce
l'avviamento del motore.
In caso di anomalia del sistema SCR, il livello
di emissioni del veicolo non è più conforme
alla regolamentazione Euro 6 e il veicolo
inizia a inquinare l'ambiente.
In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato. Dopo 1.100 km percorsi, un
dispositivo si attiva automaticamente per
impedire l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L’AdBlue® si ghiaccia a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
® che
permette di guidare in qualsiasi condizione
climatica.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
–

Utilizzare solo fluido
AdBlue
® conforme alla
norma ISO 22241.
–

Non travasare mai

AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.
–

Non

diluire AdBlue
® con acqua.
È possibile richiedere AdBlue
®PEUGEOT alla
Rete o a un riparatore qualificato, oltre che nelle
stazioni di servizio dotate di pompe AdBlue
®
specifiche per autovetture.

208
Informazioni pratiche
► Ruotare il tappo blu di 60° in senso antiorario.
► Rilasciare il tappo verso l'alto.
► Con un contenitore di AdBlue
®: dopo
aver verificato la data di scadenza, leggere
attentamente le istruzioni sull'etichetta prima di
versare il contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
► Con una pompa per AdBlue
®: introdurre la
pistola e riempire il serbatoio fino a l'erogazione
si interrompe automaticamente.
► Al termine del rabbocco, ripetere la stessa
sequenza di operazioni in ordine inverso.


► Riposizionare il coperchio
nero iniziando dall'alto.
Per non riempire eccessivamente il
serbatoio dell'AdBlue®:
– Aggiungere tra 10 e 13 litri utilizzando i
contenitori di AdBlue
®.
– Interrompere l'operazione dopo il primo
scatto automatico della pistola di erogazione,
in caso di rifornimento presso una stazione di
servizio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue® riservato ai veicoli
pesanti.

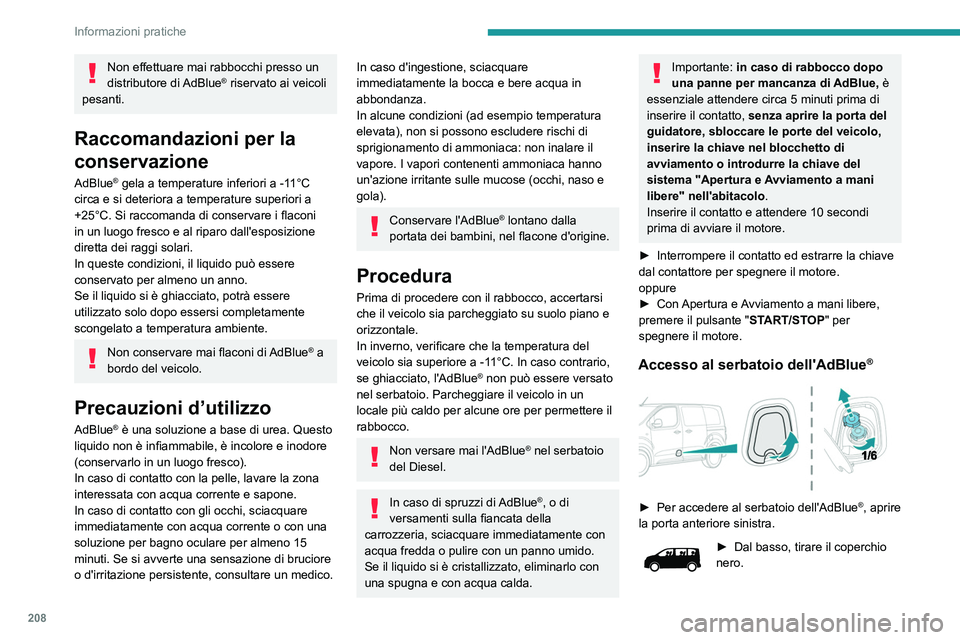

Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
+25°C. Si raccomanda di conservare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conservato per almeno un anno.
Se il liquido si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non conservare mai flaconi di AdBlue® a
bordo del veicolo.
Precauzioni d’utilizzo
AdBlue® è una soluzione a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la zona
interessata con acqua corrente e sapone.
In caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno 15
minuti. Se si avverte una sensazione di bruciore
o d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori contenenti ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
se ghiacciato, l'AdBlue
® non può essere versato
nel serbatoio. Parcheggiare il veicolo in un
locale più caldo per alcune ore per permettere il
rabbocco.
Non versare mai l'AdBlue® nel serbatoio
del Diesel.
In caso di spruzzi di AdBlue®, o di
versamenti sulla fiancata della
carrozzeria, sciacquare immediatamente con
acqua fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue, è
essenziale attendere circa 5 minuti prima di
inserire il contatto, senza aprire la porta del
guidatore, sbloccare le porte del veicolo,
inserire la chiave nel blocchetto di
avviamento o introdurre la chiave del
sistema "Apertura e Avviamento a mani
libere" nell'abitacolo .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
►

Interrompere il contatto ed estrarre la chiave
dal contattore per spegnere il motore.
oppure
►


Con
Apertura e Avviamento a mani libere,
premere il pulsante " START/STOP" per
spegnere il motore.
Accesso al serbatoio dell'AdBlue®


► Per accedere al serbatoio dell'AdBlue®, aprire
la porta anteriore sinistra.
► Dal basso, tirare il coperchio
nero.

209
Informazioni pratiche
7► Ruotare il tappo blu di 60° in senso antiorario.
►
Rilasciare il tappo verso l'alto.
►

Con un contenitore di

AdBlue
®: dopo
aver verificato la data di scadenza, leggere
attentamente le istruzioni sull'etichetta prima di
versare il contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
►

Con una pompa per


AdBlue®: introdurre la
pistola e riempire il serbatoio fino a l'erogazione
si interrompe automaticamente.
►

Al termine del rabbocco, ripetere la stessa
sequenza di operazioni in ordine inverso.


► Riposizionare il coperchio
nero iniziando dall'alto.
Per non riempire eccessivamente il
serbatoio dell'AdBlue®:
–
Aggiungere tra 10 e 13 litri utilizzando i
contenitori
di AdBlue
®.
–
Interrompere l'operazione dopo il primo
scatto automatico della pistola di erogazione,
in caso di rifornimento presso una stazione di
servizio.
Il sistema registra solo i rabbocchi di AdBlue®
superiori a 5

litri.
Se il serbatoio dell'AdBlue® è
completamente vuoto, come confermato
dal messaggio "Aggiungi

AdBlue: A
vviamento
impossibile", è necessario aggiungere almeno
5 litri.
Ruota libera
In alcune situazioni, è necessario consentire al
veicolo di muovere liberamente le ruote con la
modalità "free-wheel" (mentre viene trainato,
su un banco a rulli, in un impianto di lavaggio
automatico o durante il trasporto su rotaia o per
mare, ecc.).
La procedura varia secondo il tipo di cambio e di
freno di stazionamento.
Con cambio manuale o
cambio automatico e freno
di stazionamento manuale
/
Per rilasciarli
► A veicolo fermo e motore avviato, premere il
pedale del freno.
►

Con cambio manuale, posizionare la leva del
cambio in folle. ►


Con cambio automatico, posizionare il
selettore delle marce nella modalità N
.
►
Disinserire il freno di stazionamento.
►

Rilasciare il pedale del freno, quindi
interrompere il contatto.
Con cambio manuale e
freno di stazionamento
elettrico
/
Per rilasciarli
► A motore avviato e premendo il pedale del
freno, posizionare il selettore delle marce in folle.
►

Premendo il pedale del freno, interrompere il
contatto.
►


Rilasciare il pedale del freno, poi
interrompere nuovamente il contatto.
►


Con il pedale del freno premuto, premere
la leva di comando per rilasciare il freno di
stazionamento.
►


Rilasciare il pedale del freno, quindi
interrompere il contatto.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.

210
Informazioni pratiche

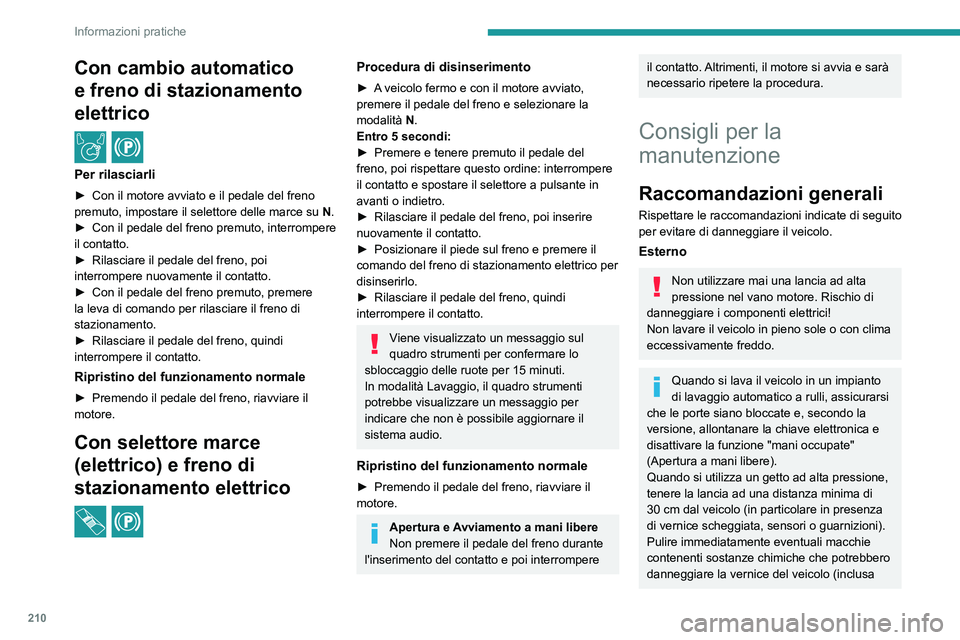

Con cambio automatico
e freno di stazionamento
elettrico
/
Per rilasciarli
► Con il motore avviato e il pedale del freno
premuto, impostare il selettore delle marce su N
.
►

Con il pedale del freno premuto, interrompere
il contatto.
►


Rilasciare il pedale del freno, poi
interrompere nuovamente il contatto.
►


Con il pedale del freno premuto, premere
la leva di comando per rilasciare il freno di
stazionamento.
►


Rilasciare il pedale del freno, quindi
interrompere il contatto.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Con selettore marce
(elettrico) e freno di
stazionamento elettrico
/
Procedura di disinserimento
► A veicolo fermo e con il motore avviato,
premere il pedale del freno e selezionare la
modalità

N
.
Entro 5
secondi:
►

Premere e tenere premuto il pedale del
freno, poi rispettare questo ordine: interrompere
il contatto e spostare il selettore a pulsante in
avanti o indietro.
►


Rilasciare il pedale del freno, poi inserire
nuovamente il contatto.
►


Posizionare il piede sul freno e premere il
comando del freno di stazionamento elettrico per
disinserirlo.
►


Rilasciare il pedale del freno, quindi
interrompere il contatto.
Viene visualizzato un messaggio sul
quadro strumenti per confermare lo
sbloccaggio delle ruote per 15 minuti.
In modalità Lavaggio, il quadro strumenti
potrebbe visualizzare un messaggio per
indicare che non è possibile aggiornare il
sistema audio.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Apertura e Avviamento a mani libere
Non premere il pedale del freno durante
l'inserimento del contatto e poi interrompere
il contatto. Altrimenti, il motore si avvia e sarà
necessario ripetere la procedura.
Consigli per la
manutenzione
Raccomandazioni generali
Rispettare le raccomandazioni indicate di seguito
per evitare di danneggiare il veicolo.
Esterno
Non utilizzare mai una lancia ad alta
pressione nel vano motore. Rischio di
danneggiare i componenti elettrici!
Non lavare il veicolo in pieno sole o con clima
eccessivamente freddo.
Quando si lava il veicolo in un impianto
di lavaggio automatico a rulli, assicurarsi
che le porte siano bloccate e, secondo la
versione, allontanare la chiave elettronica e
disattivare la funzione "mani occupate"
(Apertura a mani libere).
Quando si utilizza un getto ad alta pressione,
tenere la lancia ad una distanza minima di
30

cm dal veicolo (in particolare in presenza
di vernice scheggiata, sensori o guarnizioni).
Pulire immediatamente eventuali macchie
contenenti sostanze chimiche che potrebbero
danneggiare la vernice del veicolo (inclusa

2 11
Informazioni pratiche

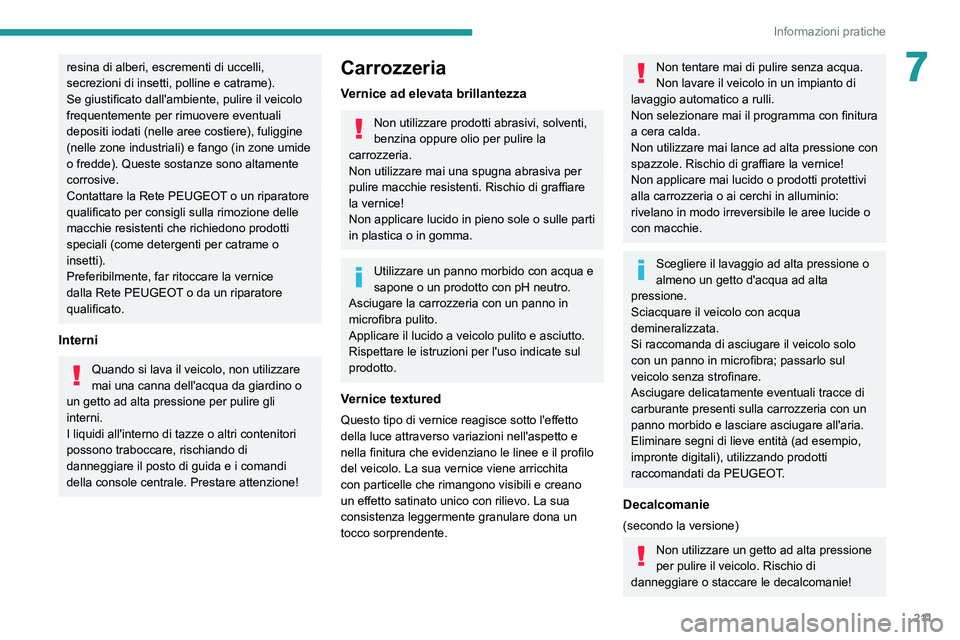

7resina di alberi, escrementi di uccelli,
secrezioni di insetti, polline e catrame).
Se giustificato dall'ambiente, pulire il veicolo
frequentemente per rimuovere eventuali
depositi iodati (nelle aree costiere), fuliggine
(nelle zone industriali) e fango (in zone umide
o fredde). Queste sostanze sono altamente
corrosive.
Contattare la Rete PEUGEOT o un riparatore
qualificato per consigli sulla rimozione delle
macchie resistenti che richiedono prodotti
speciali (come detergenti per catrame o
insetti).
Preferibilmente, far ritoccare la vernice
dalla Rete PEUGEOT o da un riparatore
qualificato.
Interni
Quando si lava il veicolo, non utilizzare
mai una canna dell'acqua da giardino o
un getto ad alta pressione per pulire gli
interni.
I liquidi all'interno di tazze o altri contenitori
possono traboccare, rischiando di
danneggiare il posto di guida e i comandi
della console centrale. Prestare attenzione!
Carrozzeria
Vernice ad elevata brillantezza
Non utilizzare prodotti abrasivi, solventi,
benzina oppure olio per pulire la
carrozzeria.
Non utilizzare mai una spugna abrasiva per
pulire macchie resistenti. Rischio di graffiare
la vernice!
Non applicare lucido in pieno sole
o sulle parti
in plastica o in gomma.
Utilizzare un panno morbido con acqua e
sapone o un prodotto con pH neutro.
Asciugare la carrozzeria con un panno in
microfibra pulito.
Applicare il lucido a veicolo pulito e asciutto.
Rispettare le istruzioni per l'uso indicate sul
prodotto.
Vernice textured
Questo tipo di vernice reagisce sotto l'effetto
della luce attraverso variazioni nell'aspetto e
nella finitura che evidenziano le linee e il profilo
del veicolo. La sua vernice viene arricchita
con particelle che rimangono visibili e creano
un effetto satinato unico con rilievo. La sua
consistenza leggermente granulare dona un
tocco sorprendente.
Non tentare mai di pulire senza acqua.
Non lavare il veicolo in un impianto di
lavaggio automatico a rulli.
Non selezionare mai il programma con finitura
a cera calda.
Non utilizzare mai lance ad alta pressione con
spazzole. Rischio di graffiare la vernice!
Non applicare mai lucido o prodotti protettivi
alla carrozzeria o ai cerchi in alluminio:
rivelano in modo irreversibile le aree lucide o
con macchie.
Scegliere il lavaggio ad alta pressione o
almeno un getto d'acqua ad alta
pressione.
Sciacquare il veicolo con acqua
demineralizzata.
Si raccomanda di asciugare il veicolo solo
con un panno in microfibra; passarlo sul
veicolo senza strofinare.
Asciugare delicatamente eventuali tracce di
carburante presenti sulla carrozzeria con un
panno morbido e lasciare asciugare all'aria.
Eliminare segni di lieve entità (ad esempio,
impronte digitali), utilizzando prodotti
raccomandati da PEUGEOT.
Decalcomanie
(secondo la versione)
Non utilizzare un getto ad alta pressione
per pulire il veicolo. Rischio di
danneggiare o staccare le decalcomanie!

212
Informazioni pratiche
Utilizzare un tubo ad alta pressione
(temperatura tra 25°C e 40°C).
Posizionare il getto d'acqua
perpendicolarmente alla superficie da pulire.
Risciacquare il veicolo con acqua
demineralizzata.
Pelle
La pelle è un prodotto naturale. Una cura
appropriata e regolare è essenziale per la sua
durata.
Deve essere protetta e ingrassata utilizzando un
prodotto specifico, per conservarla flessibile e
preservarne l'aspetto.
Non pulire la pelle utilizzando agenti per
la pulizia non adatti, come solventi,
detergenti, benzina o alcol puro.
Durante la pulizia di elementi parzialmente in
pelle, assicurarsi di non danneggiare gli altri
materiali con il prodotto specifico per la pelle.
Prima di pulire macchie di grasso o
liquidi, asciugare subito il prodotto in
eccesso.
Prima di pulire, asciugare tutti i residui che
potrebbero segnare la pelle utilizzando
un panno inumidito con acqua distillata e
strizzato bene.
Pulire la pelle utilizzando un panno morbido
inumidito con acqua insaponata o un prodotto
a pH neutro.
Asciugare con un panno morbido e asciutto.

213
In caso di panne

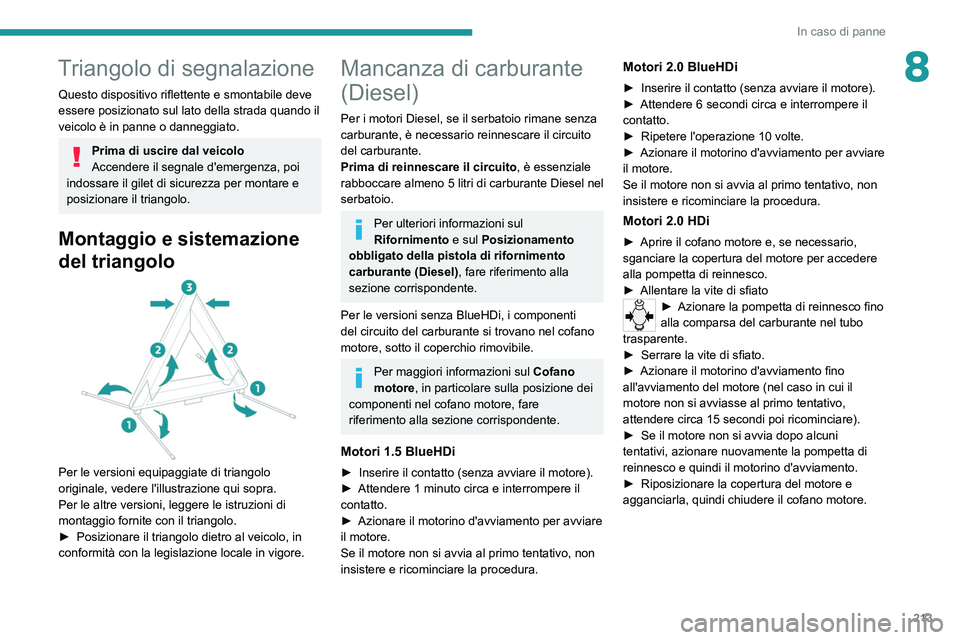

8Triangolo di segnalazione
Questo dispositivo riflettente e smontabile deve
essere posizionato sul lato della strada quando il
veicolo è in panne o danneggiato.
Prima di uscire dal veicolo
Accendere il segnale d'emergenza, poi
indossare il gilet di sicurezza per montare e
posizionare il triangolo.
Montaggio e sistemazione
del triangolo


Per le versioni equipaggiate di triangolo
originale, vedere l'illustrazione qui sopra.
Per le altre versioni, leggere le istruzioni di
montaggio fornite con il triangolo.
►

Posizionare il triangolo dietro al veicolo, in
conformità con la legislazione locale in vigore.
Mancanza di carburante
(Diesel)
Per i motori Diesel, se il serbatoio rimane senza
carburante, è necessario reinnescare il circuito
del carburante.
Prima di reinnescare il circuito, è essenziale
rabboccare almeno 5 litri di carburante Diesel nel
serbatoio.
Per ulteriori informazioni sul
Rifornimento e sul Posizionamento
obbligato della pistola di rifornimento
carburante (Diesel) , fare riferimento alla
sezione corrispondente.
Per le versioni senza BlueHDi, i componenti
del circuito del carburante si trovano nel cofano
motore, sotto il coperchio rimovibile.
Per maggiori informazioni sul Cofano
motore, in particolare sulla posizione dei
componenti nel cofano motore, fare
riferimento alla sezione corrispondente.
Motori 1.5 BlueHDi
► Inserire il contatto (senza avviare il motore).
► Attendere 1 minuto circa e interrompere il
contatto.
►

Azionare il motorino d'avviamento per avviare
il motore.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Motori 2.0 BlueHDi
► Inserire il contatto (senza avviare il motore).
► Attendere 6 secondi circa e interrompere il
contatto.
►

Ripetere l'operazione 10 volte.
►


Azionare il motorino d'avviamento per avviare
il motore.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Motori 2.0 HDi
► Aprire il cofano motore e, se necessario,
sganciare la copertura del motore per accedere
alla pompetta di reinnesco.
►

Allentare la vite di sfiato
► Azionare la pompetta di reinnesco fino
alla comparsa del carburante nel tubo
trasparente.
►

Serrare la vite di sfiato.
►


Azionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in cui il
motore non si avviasse al primo tentativo,
attendere circa 15 secondi poi ricominciare).
►


Se il motore non si avvia dopo alcuni
tentativi, azionare nuovamente la pompetta di
reinnesco e quindi il motorino d'avviamento.
►


Riposizionare la copertura del motore e
agganciarla, quindi chiudere il cofano motore.

214
In caso di panne

► Una volta posizionata bene a fondo nel
suo alloggiamento, spingerla contro il tappeto
del pianale poi far scorrere i cricchetti A verso
l'esterno per bloccarla.
Tirare la scatola per verificare che sia solidale al suo alloggiamento.
Kit di riparazione
provvisoria pneumatici
Inquadrare il codice QR riportato a
pagina 3 per visualizzare video
illustrativi.
Costituito da un compressore e un flacone di
prodotto sigillante, consente di eseguire una
riparazione temporanea del pneumatico per
potersi dirigere all'officina più vicina.
È progettato per riparare la maggior parte delle
forature presenti sul battistrada del pneumatico.

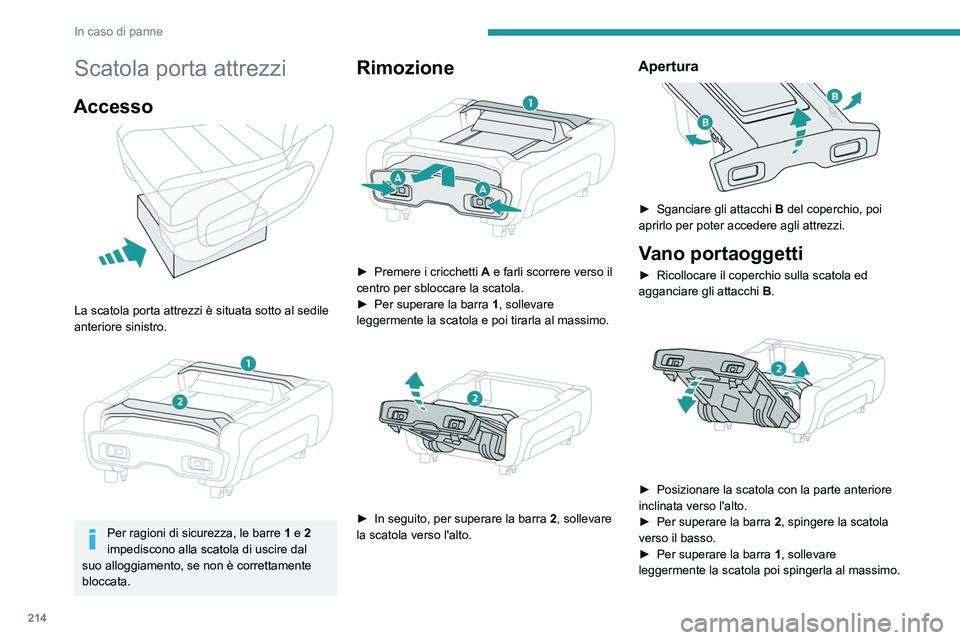

Scatola porta attrezzi
Accesso

La scatola porta attrezzi è situata sotto al sedile
anteriore sinistro.


Per ragioni di sicurezza, le barre 1 e 2
impediscono alla scatola di uscire dal
suo alloggiamento, se non è correttamente
bloccata.
Rimozione

► Premere i cricchetti A e farli scorrere verso il
centro per sbloccare la scatola.
►

Per superare la barra 1

, sollevare
leggermente la scatola e poi tirarla al massimo.


► In seguito, per superare la barra 2 , sollevare
la scatola verso l'alto.
Apertura

► Sganciare gli attacchi B del coperchio, poi
aprirlo per poter accedere agli attrezzi.
Vano portaoggetti
► Ricollocare il coperchio sulla scatola ed
agganciare gli attacchi B
.


► Posizionare la scatola con la parte anteriore
inclinata verso l'alto.
►

Per superare la barra 2

, spingere la scatola
verso il basso.
►

Per superare la barra 1

, sollevare
leggermente la scatola poi spingerla al massimo.
