In caso di panne
8– Utilizzare una spugna con acqua e sapone
o un prodotto con pH neutro.
–

Se si utilizza un getto ad alta pressione
in punti particolarmente sporchi, evitare di
dirigere la lancia in maniera prolungata sui
fari, sui fanali e sul loro contorno, per evitare
di danneggiare la vernice di protezione e le
guarnizioni di tenuta.
La sostituzione di una lampadina deve
essere effettuata con il contatto
disinserito e con il faro/fanale spento da molti
minuti. Rischio di gravi ustioni!
Non toccare direttamente la lampadina con le
dita, utilizzare dei panni che non lascino peli.
È essenziale utilizzare esclusivamente
lampadine di tipo antiultravioletti (UV) per non
danneggiare il faro.
Sostituire sempre una lampadina difettosa
con una nuova dello stesso tipo e con
le stesse specifiche. Per evitare che
l'illuminazione sia sbilanciata, sostituire le
lampadine a coppie.
(Lampadine alogene (Hx)
Per assicurare un'illuminazione di buona
qualità, controllare che la lampadina sia
correttamente posizionata all'interno del suo
alloggiamento.
Apertura del cofano motore/Accesso
alle lampadine
Quando il motore è caldo, procedere con
cautela. Rischio di ustioni!
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero incastrarsi
nell'elica della ventola di raffreddamento del
motore. Rischio di strangolamento!
Dopo la sostituzione di una lampadina
Per il montaggio, eseguire le operazioni
in ordine inverso.
Chiudere accuratamente il coperchio di
protezione per garantire la tenuta ermetica
dei fari.
Modello con fari alogeni

1. Luci di posizione (W5W-5 W)
2. Fari abbaglianti (H1-55W)
3. Fari anabbaglianti (H7-55W)
4. Fari diurni (W21W LL-21W)
5. Indicatori di direzione (PY21W-21W color
ambra)
Modello con fari allo xeno

1.Fari abbaglianti (H1-55W)
2. Fari anabbaglianti (D8S-25W)
3. Indicatori di direzione (PY21W-21W color
ambra)
Attenzione alla zona situata dietro al
fanalino destro (nel senso del veicolo),
che potrebbe essere calda e provocare
ustioni (tubo di degasificazione).
Accesso alle lampadine

► Premere la molletta superiore del coperchio,
poi inclinarlo all'indietro per rimuoverlo.

224

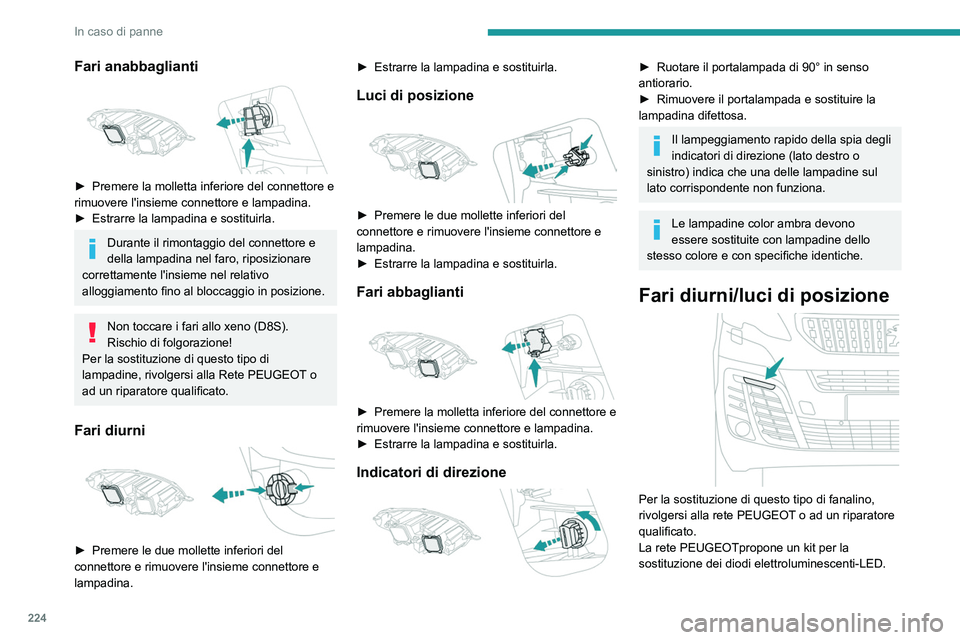

In caso di panne
Fari fendinebbia (H11-55W)

► Sotto il paraurti anteriore, allentare i bulloni
sul deflettore A, poi rimuoverlo.


► Premere la molletta di bloccaggio e
scollegare il connettore.
► Ruotare il portalampada di 90° in senso
antiorario e rimuoverlo.
► Sostituire la lampadina difettosa.
È inoltre possibile contattare la Rete
PEUGEOT o un riparatore qualificato per
sostituire queste lampadine.
Fari anabbaglianti

► Premere la molletta inferiore del connettore e
rimuovere l'insieme connettore e lampadina.
►

Estrarre la lampadina e sostituirla.
Durante il rimontaggio del connettore e
della lampadina nel faro, riposizionare
correttamente l'insieme nel relativo
alloggiamento fino al bloccaggio in posizione.
Non toccare i fari allo xeno (D8S).
Rischio di folgorazione!
Per la sostituzione di questo tipo di
lampadine, rivolgersi alla Rete PEUGEOT o
ad un riparatore qualificato.
Fari diurni

► Premere le due mollette inferiori del
connettore e rimuovere l'insieme connettore e
lampadina. ►

Estrarre la lampadina e sostituirla.
Luci di posizione

► Premere le due mollette inferiori del
connettore e rimuovere l'insieme connettore e
lampadina.
►

Estrarre la lampadina e sostituirla.
Fari abbaglianti

► Premere la molletta inferiore del connettore e
rimuovere l'insieme connettore e lampadina.
►

Estrarre la lampadina e sostituirla.
Indicatori di direzione

► Ruotare il portalampada di 90° in senso
antiorario.
►

Rimuovere il portalampada e sostituire la
lampadina difettosa.
Il lampeggiamento rapido della spia degli
indicatori di direzione (lato destro o
sinistro) indica che una delle lampadine sul
lato corrispondente non funziona.
Le lampadine color ambra devono
essere sostituite con lampadine dello
stesso colore e con specifiche identiche.
Fari diurni/luci di posizione

Per la sostituzione di questo tipo di fanalino,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
La rete PEUGEOTpropone un kit per la
sostituzione dei diodi elettroluminescenti-LED.

225

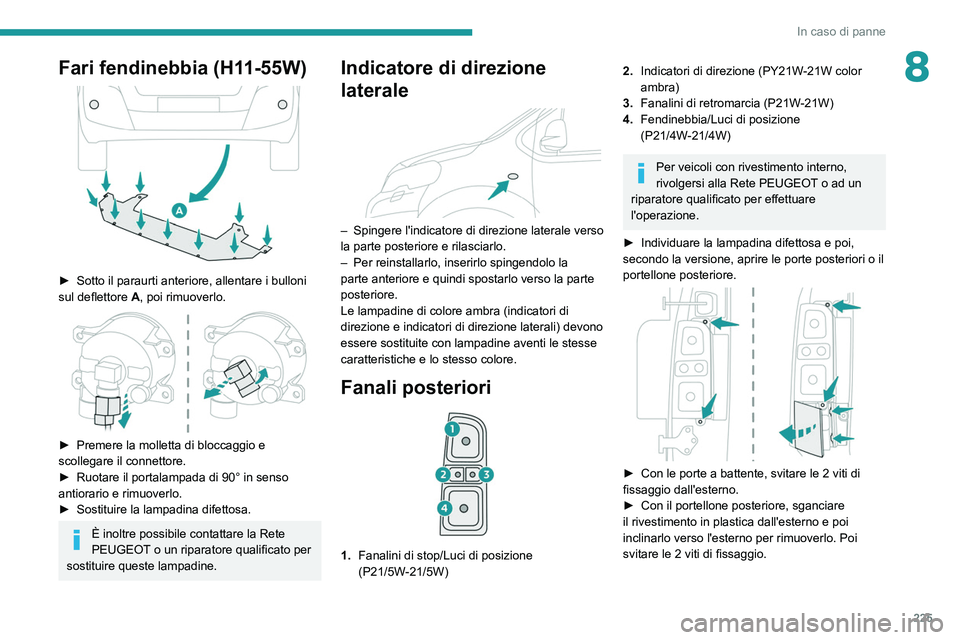

In caso di panne
8Fari fendinebbia (H11-55W)

► Sotto il paraurti anteriore, allentare i bulloni
sul deflettore A, poi rimuoverlo.


► Premere la molletta di bloccaggio e
scollegare il connettore.
►

Ruotare il portalampada di 90° in senso
antiorario e rimuoverlo.
►


Sostituire la lampadina difettosa.
È inoltre possibile contattare la Rete
PEUGEOT o un riparatore qualificato per
sostituire queste lampadine.
Indicatore di direzione
laterale


– Spingere l'indicatore di direzione laterale verso
la parte posteriore e rilasciarlo.
–

Per reinstallarlo, inserirlo spingendolo la
parte anteriore e quindi spostarlo verso la parte
posteriore.
Le lampadine di colore ambra (indicatori di
direzione e indicatori di direzione laterali) devono
essere sostituite con lampadine aventi le stesse
caratteristiche e lo stesso colore.
Fanali posteriori

1. Fanalini di stop/Luci di posizione
(P21/5W-21/5W)
2.Indicatori di direzione (PY21W-21W color
ambra)
3. Fanalini di retromarcia (P21W-21W)
4. Fendinebbia/Luci di posizione
(P21/4W-21/4W)
Per veicoli con rivestimento interno,
rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per effettuare
l'operazione.
►

Individuare la lampadina difettosa e poi,
secondo la versione, aprire le porte posteriori o il
portellone posteriore.


► Con le porte a battente, svitare le 2 viti di
fissaggio dall'esterno.
►

Con il portellone posteriore, sganciare
il rivestimento in plastica dall'esterno e poi
inclinarlo verso l'esterno per rimuoverlo. Poi
svitare le 2 viti di fissaggio.

226

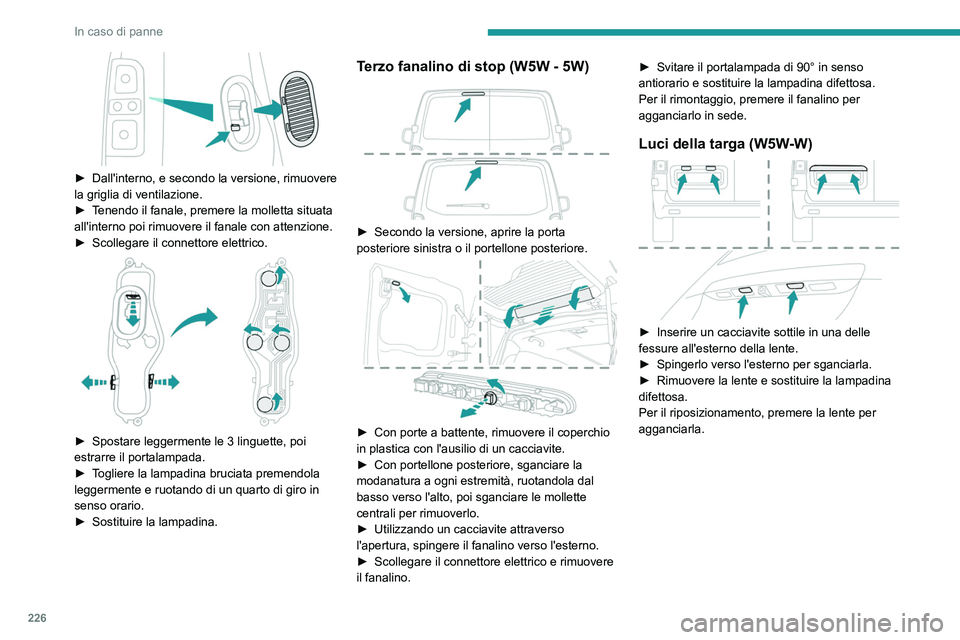

In caso di panne
Plafoniere (anteriore e
posteriore)
Plafoniere anteriori a LED

Per la sostituzione di questo tipo di luce,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
La rete PEUGEOTpropone un kit per la
sostituzione dei diodi elettroluminescenti-LED.
Plafoniere con lampadina
W5W-5W

► Dall'interno, e secondo la versione, rimuovere
la griglia di ventilazione.
►

T
enendo il fanale, premere la molletta situata
all'interno poi rimuovere il fanale con attenzione.
►

Scollegare il connettore elettrico.

► Spostare leggermente le 3 linguette, poi
estrarre il portalampada.
►

T
ogliere la lampadina bruciata premendola
leggermente e ruotando di un quarto di giro in
senso orario.
►

Sostituire la lampadina.
Terzo fanalino di stop (W5W - 5W)

► Secondo la versione, aprire la porta
posteriore sinistra o il portellone posteriore.


► Con porte a battente, rimuovere il coperchio
in plastica con l'ausilio di un cacciavite.
►

Con portellone posteriore, sganciare la
modanatura a ogni estremità, ruotandola dal
basso verso l'alto, poi sganciare le mollette
centrali per rimuoverlo.
►


Utilizzando un cacciavite attraverso
l'apertura, spingere il fanalino verso l'esterno.
►


Scollegare il connettore elettrico e rimuovere
il fanalino. ►


Svitare il portalampada di 90° in senso
antiorario e sostituire la lampadina difettosa.
Per il rimontaggio, premere il fanalino per
agganciarlo in sede.
Luci della targa (W5W-W)

► Inserire un cacciavite sottile in una delle
fessure all'esterno della lente.
►

Spingerlo verso l'esterno per sganciarla.
►


Rimuovere la lente e sostituire la lampadina
difettosa.
Per il riposizionamento, premere la lente per
agganciarla.

227

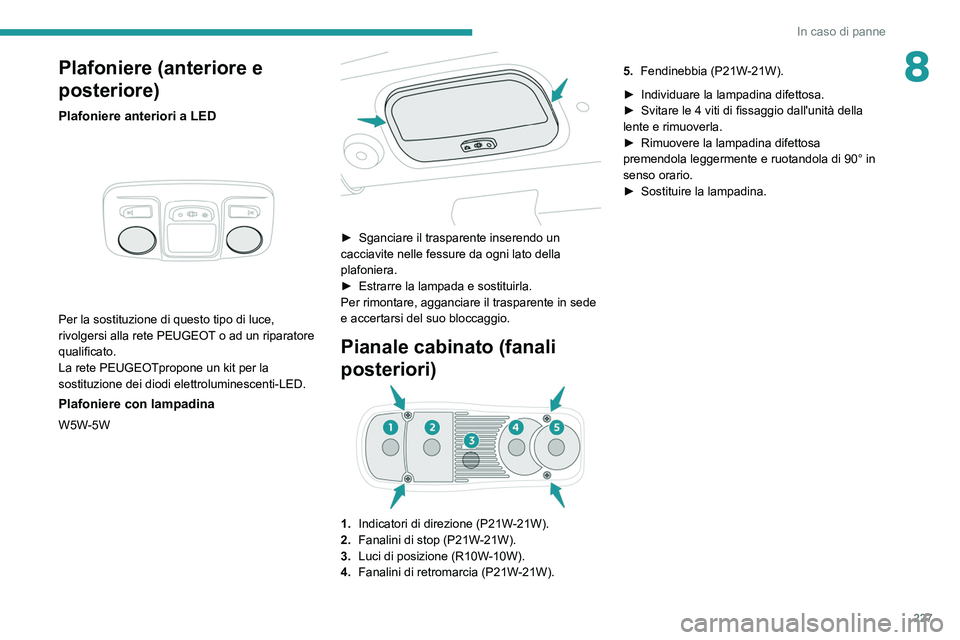

In caso di panne
8Plafoniere (anteriore e
posteriore)
Plafoniere anteriori a LED

Per la sostituzione di questo tipo di luce,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
La rete PEUGEOTpropone un kit per la
sostituzione dei diodi elettroluminescenti-LED.
Plafoniere con lampadina
W5W-5W

► Sganciare il trasparente inserendo un
cacciavite nelle fessure da ogni lato della
plafoniera.
►

Estrarre la lampada e sostituirla.
Per rimontare, agganciare il trasparente in sede
e accertarsi del suo bloccaggio.
Pianale cabinato (fanali
posteriori)
1. Indicatori di direzione (P21W-21W).
2. Fanalini di stop (P21W-21W).
3. Luci di posizione (R10W-10W).
4. Fanalini di retromarcia (P21W-21W). 5.
Fendinebbia (P21W-21W).
►
Individuare la lampadina difettosa.
►

Svitare le 4 viti di fissaggio dall'unità della
lente e rimuoverla.
►

Rimuovere la lampadina difettosa
premendola leggermente e ruotandola di 90° in
senso orario.
►

Sostituire la lampadina.

228

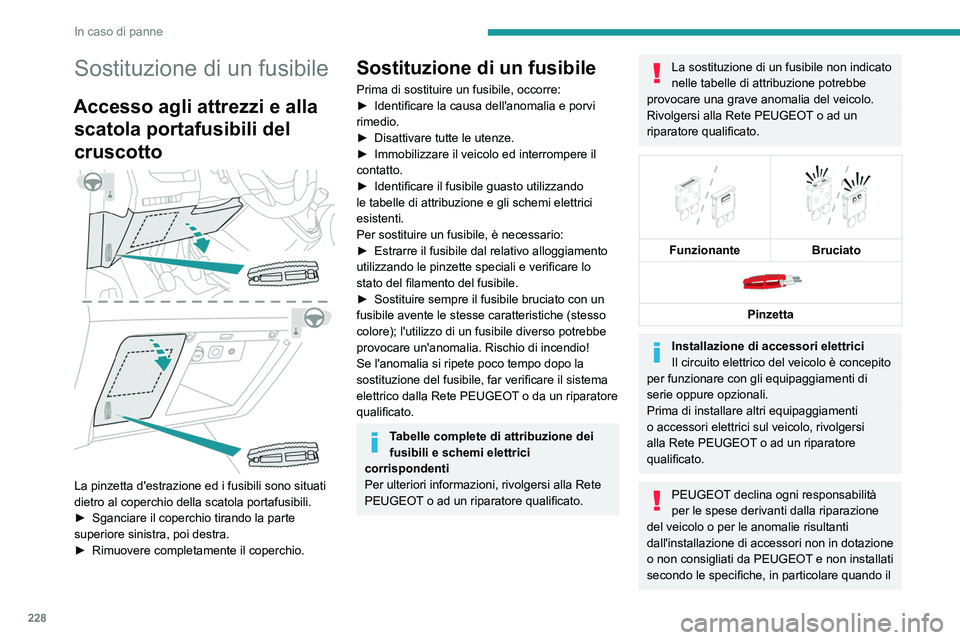

In caso di panne
consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10 mA.
Per ulteriori informazioni sul montaggio
di un gancio traino o di un
equipaggiamento di tipo TAXI, rivolgersi alla
rete PEUGEOT.
Versione 1 (Eco)

I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F4 15 Avvisatore acustico.
F5 20 Pompa lavacristalli
anteriore/posteriore.
Sostituzione di un fusibile
Accesso agli attrezzi e alla
scatola portafusibili del
cruscotto


La pinzetta d'estrazione ed i fusibili sono situati
dietro al coperchio della scatola portafusibili.
►

Sganciare il coperchio tirando la parte
superiore sinistra, poi destra.
►


Rimuovere completamente il coperchio.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
► Identificare la causa dell'anomalia e porvi
rimedio.
►

Disattivare tutte le utenze.
►


Immobilizzare il veicolo ed interrompere il
contatto.
►


Identificare il fusibile guasto utilizzando
le tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
►


Estrarre il fusibile dal relativo alloggiamento
utilizzando le pinzette speciali e verificare lo
stato del filamento del fusibile.
►


Sostituire sempre il fusibile bruciato con un
fusibile avente le stesse caratteristiche (stesso
colore); l'utilizzo di un fusibile diverso potrebbe
provocare un'anomalia. Rischio di incendio!
Se l'anomalia si ripete poco tempo dopo la
sostituzione del fusibile, far verificare il sistema
elettrico dalla Rete PEUGEOT

o da un riparatore
qualificato.
Tabelle complete di attribuzione dei
fusibili e schemi elettrici
corrispondenti
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle di attribuzione potrebbe
provocare una grave anomalia del veicolo.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.


Funzionante
Bruciato

Pinzetta
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per le anomalie risultanti
dall'installazione di accessori non in dotazione
o non consigliati da PEUGEOT e non installati
secondo le specifiche, in particolare quando il

229
In caso di panne
8consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10 mA.
Per ulteriori informazioni sul montaggio
di un gancio traino o di un
equipaggiamento di tipo TAXI, rivolgersi alla
rete PEUGEOT.

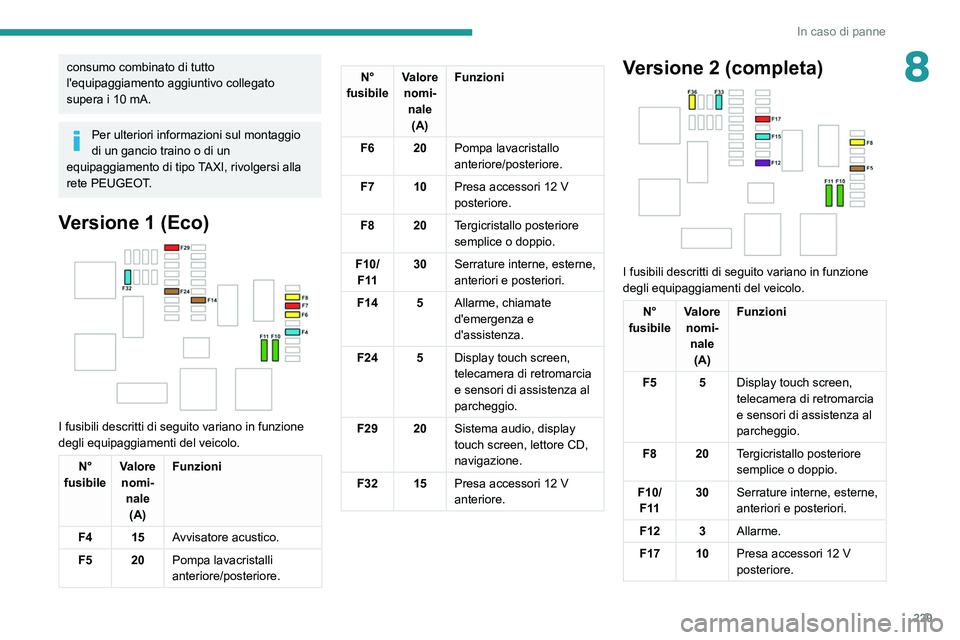

Versione 1 (Eco)

I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F4 15 Avvisatore acustico.
F5 20 Pompa lavacristalli
anteriore/posteriore.
N°
fusibile Valore
nomi- nale(A) Funzioni
F6 20 Pompa lavacristallo
anteriore/posteriore.
F7 10 Presa accessori 12
V
posteriore.
F8 20 Tergicristallo posteriore
semplice o doppio.
F10/ F 11 30
Serrature interne, esterne,
anteriori e posteriori.
F14 5 Allarme, chiamate
d'emergenza e
d'assistenza.
F24 5 Display touch screen,
telecamera di retromarcia
e sensori di assistenza al
parcheggio.
F29 20 Sistema audio, display
touch screen, lettore CD,
navigazione.
F32 15 Presa accessori 12
V
anteriore.Versione 2 (completa)

I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F5 5 Display touch screen,
telecamera di retromarcia
e sensori di assistenza al
parcheggio.
F8 20 Tergicristallo posteriore
semplice o doppio.
F10/ F 11 30
Serrature interne, esterne,
anteriori e posteriori.
F12 3 Allarme.
F17 10 Presa accessori 12
V
posteriore.

230
In caso di panne
Avviamento di un altro veicolo
utilizzando i cavi
Non utilizzare la batteria secondaria per
avviare un altro veicolo utilizzando i cavi o per
caricare la batteria di un altro veicolo.
Sostituire sempre la batteria con una
avente caratteristiche equivalenti.
Accesso alla batteria
La batteria è situata nel vano motore.
► Aprire il cofano con la maniglia interna, poi
esterna.
► Fissare l'asta di sostegno del cofano.


► Rimuovere il coperchio in plastica per
accedere al polo (+), se il veicolo ne è
equipaggiato.
Il morsetto (-) della batteria non è accessibile.
Un punto di massa separato è disponibile nella
parte anteriore del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F33 15 Presa accessori 12
V
anteriore.
F36 20 Sistema audio, display
touch screen, lettore CD,
navigazione.

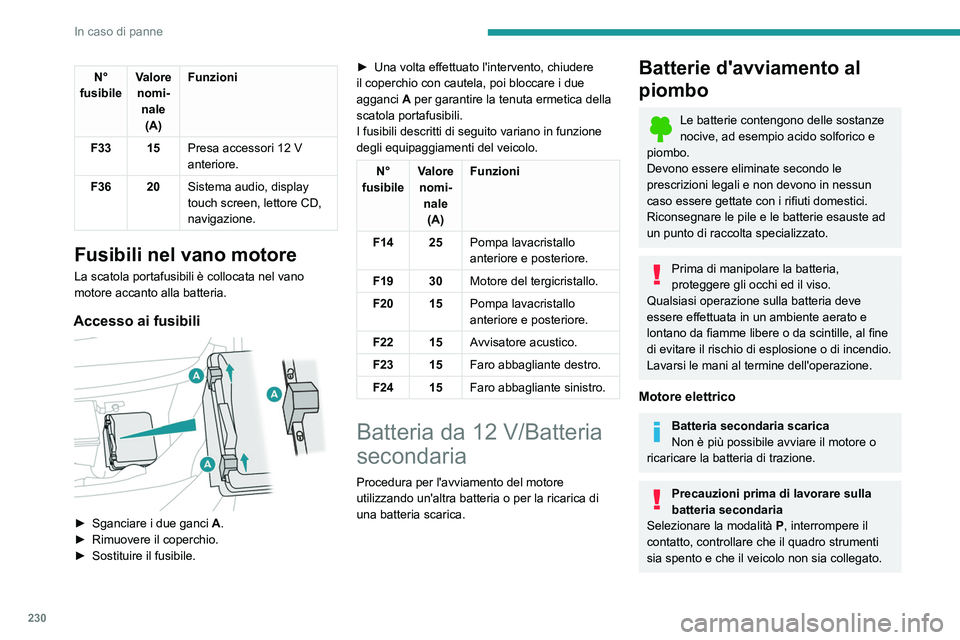

Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili

► Sganciare i due ganci A .
► Rimuovere il coperchio.
►

Sostituire il fusibile. ►


Una volta effettuato l'intervento, chiudere
il coperchio con cautela, poi bloccare i due
agganci A
per garantire la tenuta ermetica della
scatola portafusibili.
I fusibili descritti di seguito variano in funzione
degli equipaggiamenti del veicolo.
N°
fusibile Valore
nomi- nale(A) Funzioni
F14 25 Pompa lavacristallo
anteriore e posteriore.
F19 30 Motore del tergicristallo.
F20 15 Pompa lavacristallo
anteriore e posteriore.
F22 15 Avvisatore acustico.
F23 15 Faro abbagliante destro.
F24 15 Faro abbagliante sinistro.
Batteria da 12 V/Batteria
secondaria
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica.
Batterie d'avviamento al
piombo
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in nessun
caso essere gettate con i rifiuti domestici.
Riconsegnare le pile e le batterie esauste ad
un punto di raccolta specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o da scintille, al fine
di evitare il rischio di esplosione o di incendio.
Lavarsi le mani al termine dell'operazione.
Motore elettrico
Batteria secondaria scarica
Non è più possibile avviare il motore o
ricaricare la batteria di trazione.
Precauzioni prima di lavorare sulla
batteria secondaria
Selezionare la modalità

P
, interrompere il
contatto, controllare che il quadro strumenti
sia spento e che il veicolo non sia collegato.
