2021 PEUGEOT EXPERT Manuale duso (in Italian)

15
Strumenti di bordo

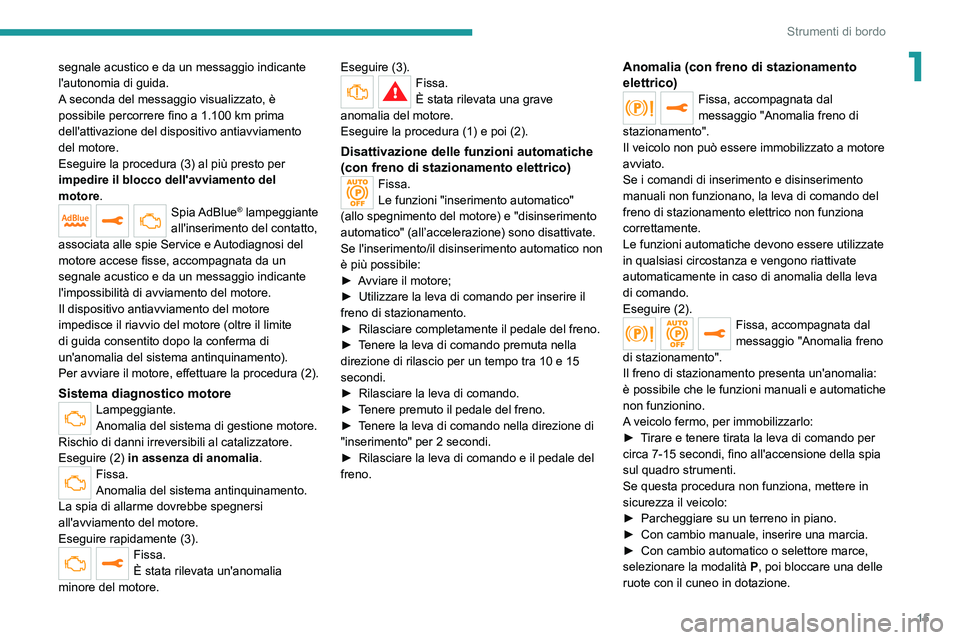

1segnale acustico e da un messaggio indicante
l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100 km prima
dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (oltre il limite
di guida consentito dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Sistema diagnostico motoreLampeggiante.
Anomalia del sistema di gestione motore.
Rischio di danni irreversibili al catalizzatore.
Eseguire (2) in assenza di anomalia .
Fissa.
Anomalia del sistema antinquinamento.
La spia di allarme dovrebbe spegnersi
all'avviamento del motore.
Eseguire rapidamente (3).
Fissa.
È stata rilevata un'anomalia
minore del motore. Eseguire (3).
Fissa.
È stata rilevata una grave
anomalia del motore.
Eseguire la procedura (1) e poi (2).
Disattivazione delle funzioni automatiche
(con freno di stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all’accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►

A

vviare il motore;
►

Utilizzare la leva di comando per inserire il
freno di stazionamento.
►


Rilasciare completamente il pedale del freno.
►


T

enere la leva di comando premuta nella
direzione di rilascio per un tempo tra 10 e 15
secondi.
►

Rilasciare la leva di comando.
►


T

enere premuto il pedale del freno.
►

T

enere la leva di comando nella direzione di
"inserimento" per 2 secondi.
►

Rilasciare la leva di comando e il pedale del
freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Fissa, accompagnata dal
messaggio "Anomalia freno
di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
►

T

irare e tenere tirata la leva di comando per
circa 7-15 secondi, fino all'accensione della spia
sul quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno in piano.
►


Con cambio manuale, inserire una marcia.
►


Con cambio automatico o selettore marce,
selezionare la modalità


P
, poi bloccare una delle
ruote con il cuneo in dotazione.

16
Strumenti di bordo

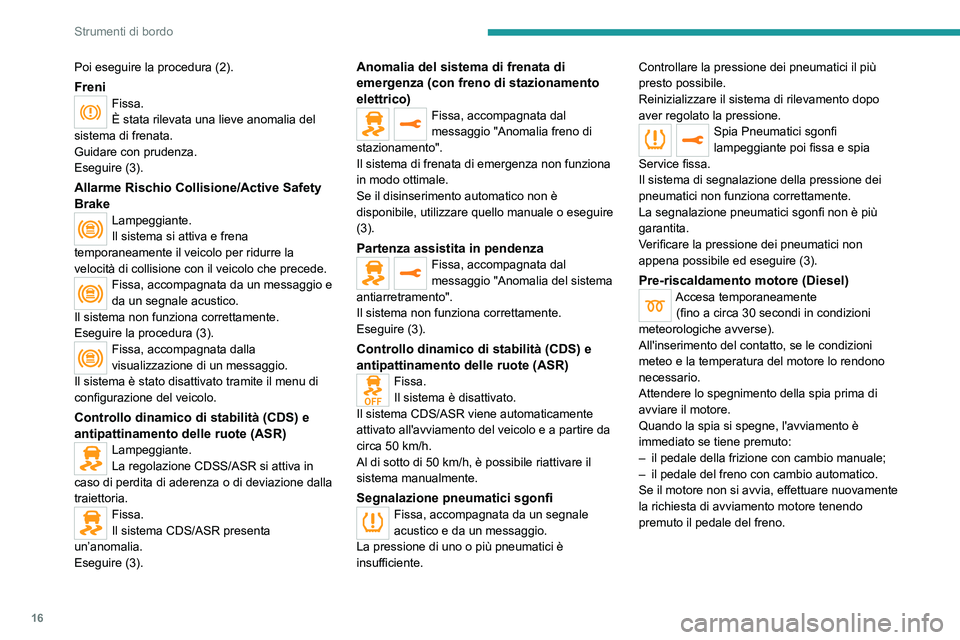

Poi eseguire la procedura (2).
FreniFissa.
È stata rilevata una lieve anomalia del
sistema di frenata.
Guidare con prudenza.
Eseguire (3).
Allarme Rischio Collisione/Active Safety
Brake
Lampeggiante.
Il sistema si attiva e frena
temporaneamente il veicolo per ridurre la
velocità di collisione con il veicolo che precede.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire la procedura (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il menu di
configurazione del veicolo.
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Lampeggiante.
La regolazione CDSS/ASR si attiva in
caso di perdita di aderenza o di deviazione dalla
traiettoria.
Fissa.
Il sistema CDS/ASR presenta
un’anomalia.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Partenza assistita in pendenzaFissa, accompagnata dal
messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.
Eseguire (3).
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo e a partire da
circa 50 km/h.
Al di sotto di 50
km/h, è possibile riattivare il
sistema manualmente.
Segnalazione pneumatici sgonfiFissa, accompagnata da un segnale
acustico e da un messaggio.
La pressione di uno o più pneumatici è
insufficiente. Controllare la pressione dei pneumatici il più
presto possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Pre-riscaldamento motore (Diesel)Accesa temporaneamente (fino a circa 30 secondi in condizioni
meteorologiche avverse).
All'inserimento del contatto, se le condizioni
meteo e la temperatura del motore lo rendono
necessario.
Attendere lo spegnimento della spia prima di
avviare il motore.
Quando la spia si spegne, l'avviamento è
immediato se tiene premuto:
–

il pedale della frizione con cambio manuale;
–


il pedale del freno con cambio automatico.
Se il motore non si avvia, effettuare nuovamente
la richiesta di avviamento motore tenendo
premuto il pedale del freno.

17
Strumenti di bordo

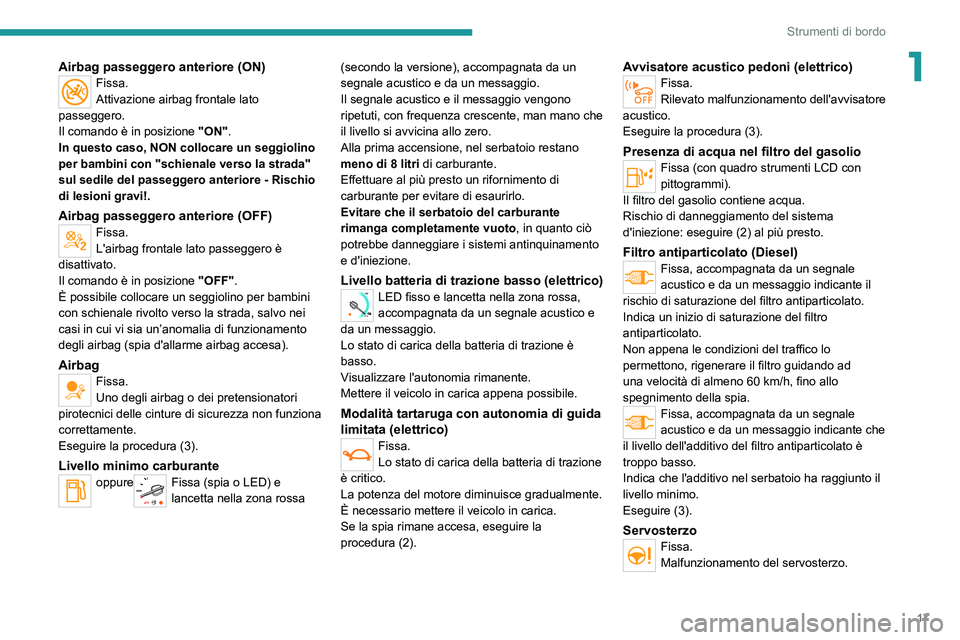

1Airbag passeggero anteriore (ON)Fissa.
Attivazione airbag frontale lato
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!.
Airbag passeggero anteriore (OFF)Fissa.
L'airbag frontale lato passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale rivolto verso la strada, salvo nei
casi in cui vi sia un’anomalia di funzionamento
degli airbag (spia d'allarme airbag accesa).
AirbagFissa.
Uno degli airbag o dei pretensionatori
pirotecnici delle cinture di sicurezza non funziona
correttamente.
Eseguire la procedura (3).
Livello minimo carburanteoppureFissa (spia o LED) e
lancetta nella zona rossa (secondo la versione), accompagnata da un
segnale acustico e da un messaggio.
Il segnale acustico e il messaggio vengono
ripetuti, con frequenza crescente, man mano che
il livello si avvicina allo zero.
Alla prima accensione, nel serbatoio restano
meno di 8 litri
di carburante.
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Livello batteria di trazione basso (elettrico)
0 %
100LED fisso e lancetta nella zona rossa,
accompagnata da un segnale acustico e
da un messaggio.
Lo stato di carica della batteria di trazione è
basso.
Visualizzare l'autonomia rimanente.
Mettere il veicolo in carica appena possibile.
Modalità tartaruga con autonomia di guida
limitata (elettrico)
Fissa.
Lo stato di carica della batteria di trazione
è critico.
La potenza del motore diminuisce gradualmente.
È necessario mettere il veicolo in carica.
Se la spia rimane accesa, eseguire la
procedura
(2).
Avvisatore acustico pedoni (elettrico)Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Presenza di acqua nel filtro del gasolioFissa (con quadro strumenti LCD con
pittogrammi).
Il filtro del gasolio contiene acqua.
Rischio di danneggiamento del sistema
d'iniezione: eseguire (2) al più presto.
Filtro antiparticolato (Diesel)Fissa, accompagnata da un segnale
acustico e da un messaggio indicante il
rischio di saturazione del filtro antiparticolato.
Indica un inizio di saturazione del filtro
antiparticolato.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando ad
una velocità di almeno 60 km/h, fino allo
spegnimento della spia.
Fissa, accompagnata da un segnale
acustico e da un messaggio indicante che
il livello dell'additivo del filtro antiparticolato è
troppo basso.
Indica che l'additivo nel serbatoio ha raggiunto il
livello minimo.
Eseguire (3).
ServosterzoFissa.
Malfunzionamento del servosterzo.

18
Strumenti di bordo

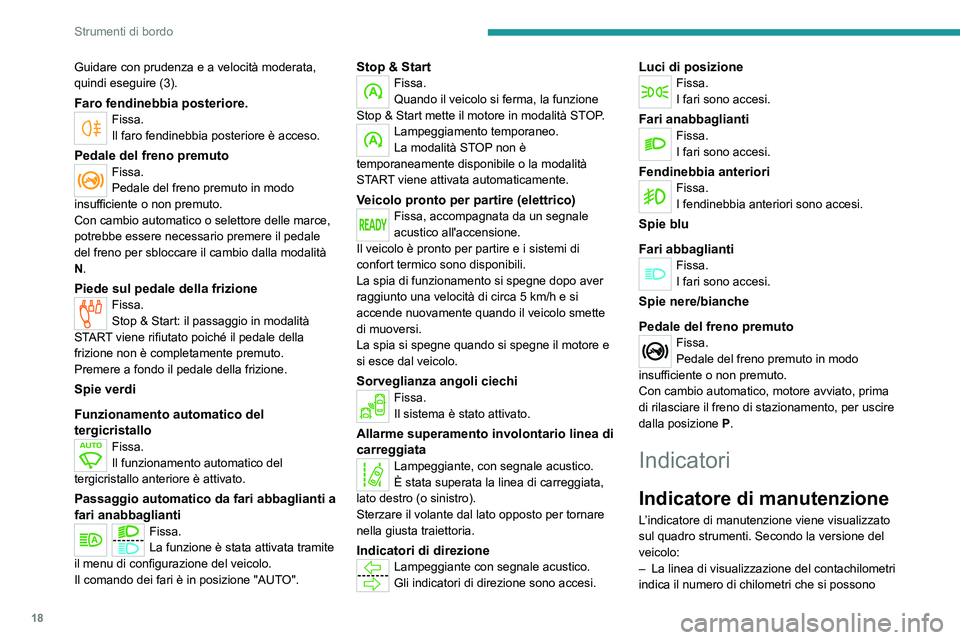

Guidare con prudenza e a velocità moderata,
quindi eseguire (3).
Faro fendinebbia posteriore.Fissa.
Il faro fendinebbia posteriore è acceso.
Pedale del freno premutoFissa.
Pedale del freno premuto in modo
insufficiente o non premuto.
Con cambio automatico o selettore delle
marce,
potrebbe essere necessario premere il pedale
del freno per sbloccare il cambio dalla modalità
N.
Piede sul pedale della frizioneFissa.
Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
Spie verdi
Funzionamento automatico del
tergicristallo
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata tramite
il menu di configurazione del veicolo.
Il comando dei fari è in posizione "AUTO".
Stop & StartFissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START viene attivata automaticamente.
Veicolo pronto per partire (elettrico)Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire e i sistemi di
confort termico sono disponibili.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Sorveglianza angoli ciechiFissa.
Il sistema è stato attivato.
Allarme superamento involontario linea di
carreggiata
Lampeggiante, con segnale acustico.
È stata superata la linea di carreggiata,
lato destro (o sinistro).
Sterzare il volante dal lato opposto per tornare
nella giusta traiettoria.
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Fendinebbia anterioriFissa.
I fendinebbia anteriori sono accesi.
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.
Pedale del freno premuto in modo
insufficiente o non premuto.
Con cambio automatico, motore avviato, prima
di rilasciare il freno di stazionamento, per uscire
dalla posizione P.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
–

La linea di visualizzazione del contachilometri
indica il numero di chilometri che si possono

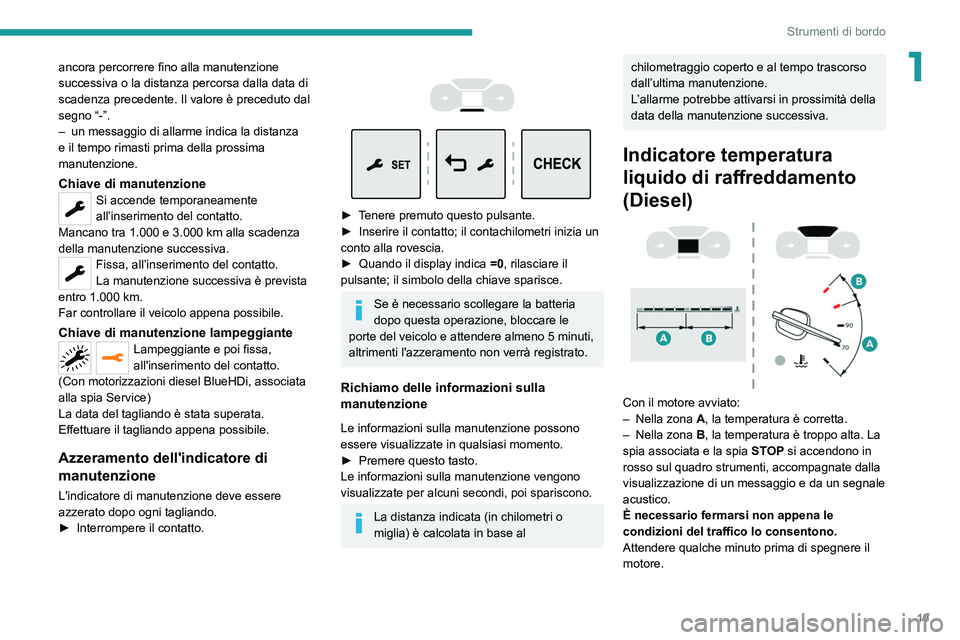

19
Strumenti di bordo
1ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.
–
un messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
►

Interrompere il contatto.




► Tenere premuto questo pulsante.
► Inserire il contatto; il contachilometri inizia un
conto alla rovescia.
►

Quando il display indica =0

, rilasciare il
pulsante; il simbolo della chiave sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Richiamo delle informazioni sulla
manutenzione
Le informazioni sulla manutenzione possono
essere visualizzate in qualsiasi momento.
►

Premere questo tasto.
Le informazioni sulla manutenzione vengono
visualizzate per alcuni secondi, poi spariscono.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Indicatore temperatura
liquido di raffreddamento
(Diesel)


Con il motore avviato:
– Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.

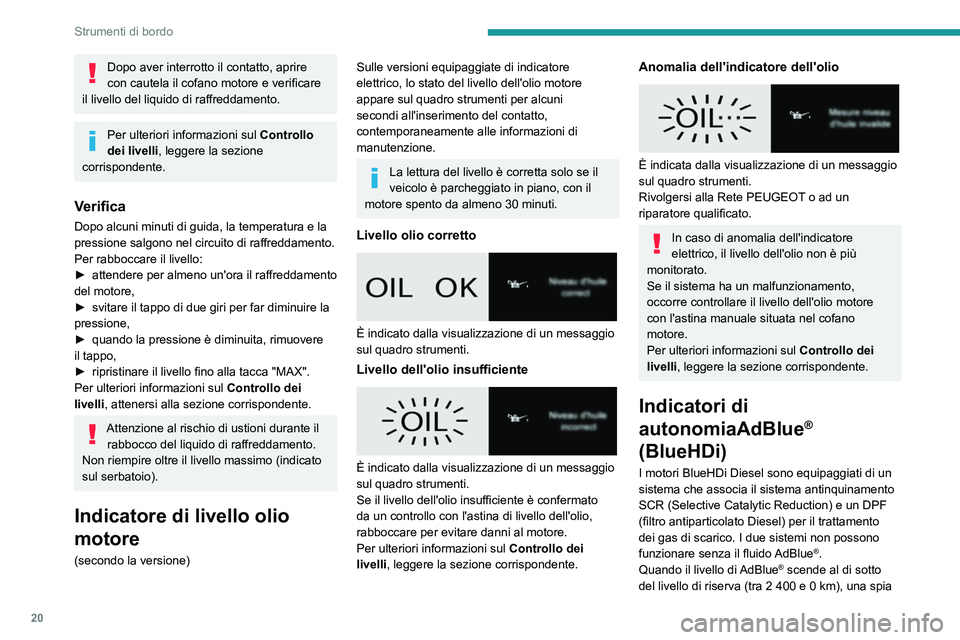

20
Strumenti di bordo
si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia
Se l'autonomia è superiore a 2.400 km, non
viene visualizzata automaticamente.




► Premere questo pulsante per visualizzare
temporaneamente l'autonomia di guida.
Con display touch screen
È possibile visualizzare le informazioni
dell'autonomia nel menu " Illumin
esterna/Veicolo".
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , leggere la sezione
corrispondente.
Verifica
Dopo alcuni minuti di guida, la temperatura e la
pressione salgono nel circuito di raffreddamento.
Per rabboccare il livello:
►

attendere
per almeno un'ora il raffreddamento
del motore,
►

svitare il tappo di due giri per far diminuire la
pressione,
►


quando la pressione è diminuita, rimuovere
il tappo,
►


ripristinare il livello fino alla tacca "MAX".
Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Attenzione al rischio di ustioni durante il
rabbocco del liquido di raffreddamento.
Non riempire oltre il livello massimo (indicato
sul serbatoio).
Indicatore di livello olio
motore
(secondo la versione)
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni
secondi all'inserimento del contatto,
contemporaneamente alle informazioni di
manutenzione.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio corretto

È indicato dalla visualizzazione di un messaggio
sul quadro strumenti.
Livello dell'olio insufficiente

È indicato dalla visualizzazione di un messaggio
sul quadro strumenti.
Se il livello dell'olio insufficiente è confermato
da un controllo con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Anomalia dell'indicatore dell'olio

È indicata dalla visualizzazione di un messaggio
sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
In caso di anomalia dell'indicatore
elettrico, il livello dell'olio non è più
monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel cofano
motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Quando il livello di AdBlue® scende al di sotto
del livello di riserva (tra 2 400 e 0 km), una spia

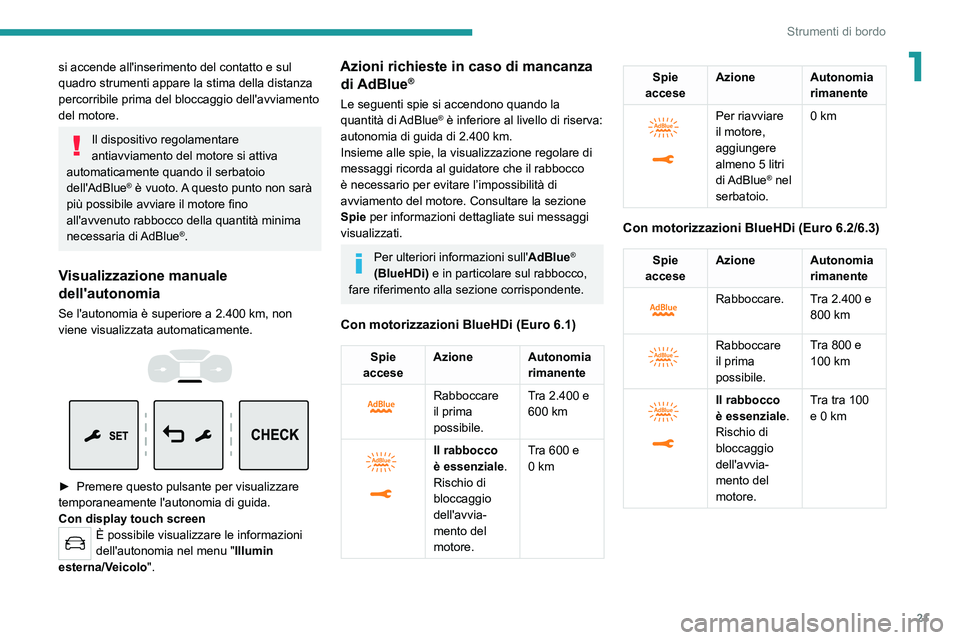

21
Strumenti di bordo
1si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia
Se l'autonomia è superiore a 2.400 km, non
viene visualizzata automaticamente.




► Premere questo pulsante per visualizzare
temporaneamente l'autonomia di guida.
Con display touch screen
È possibile visualizzare le informazioni
dell'autonomia nel menu " Illumin
esterna/Veicolo".
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva:
autonomia di guida di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.
Per ulteriori informazioni sull' AdBlue®
(BlueHDi) e in particolare sul rabbocco,
fare riferimento alla sezione corrispondente.
Con motorizzazioni BlueHDi (Euro 6.1)
Spie
accese Azione Autonomia
rimanente


Rabboccare
il prima
possibile.Tra 2.400 e
600 km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avvia-
mento del
motore.Tra 600 e
0 km
Spie
accese Azione Autonomia
rimanente


Per riavviare
il motore,
aggiungere
almeno 5 litri
di AdBlue
® nel
serbatoio. 0
km
Con motorizzazioni BlueHDi (Euro 6.2/6.3)
Spie
accese Azione Autonomia
rimanente


Rabboccare. Tra 2.400 e 800 km


Rabboccare
il prima
possibile.Tra 800 e
100
km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avvia-
mento del
motore.Tra tra 100
e 0
km

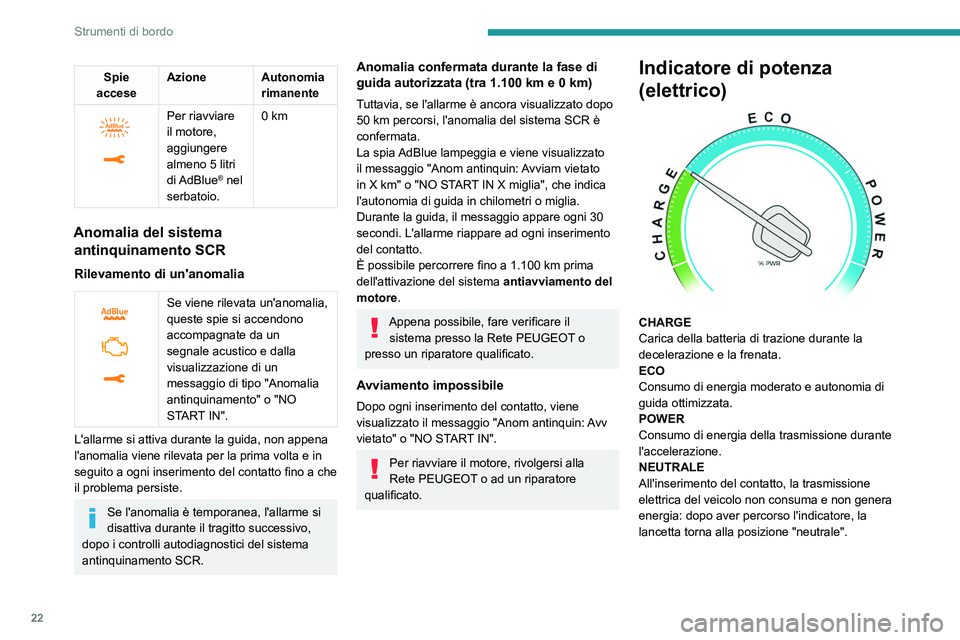

22
Strumenti di bordo
Con il contatto interrotto, l'apertura della
porta del guidatore attiva l'indicatore, che
si sposta nella posizione "neutrale".
Indicatore del livello di
carica (elettrico)


Lo stato di carica della batteria di trazione
e l'autonomia rimanente sono visualizzati
continuamente all'avviamento del veicolo.
A contatto interrotto, l'apertura della porta del guidatore attiva l'indicatore.
Spie associate
Due livelli d'allarme successivi indicano che la
quantità di energia disponibile ha raggiunto un
livello basso:
1° livello: Riserva
Spie
accese Azione Autonomia
rimanente


Per riavviare
il motore,
aggiungere
almeno 5 litri
di AdBlue
® nel
serbatoio. 0
km
Anomalia del sistema
antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione di un
messaggio di tipo "Anomalia
antinquinamento" o "NO
START IN".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta e in
seguito a ogni inserimento del contatto fino a che
il problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida autorizzata (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
il messaggio "Anom antinquin: Avviam vietato
in X km" o "NO START IN X miglia", che indica
l'autonomia di guida in chilometri o miglia.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Appena possibile, fare verificare il sistema presso la Rete PEUGEOT o
presso un riparatore qualificato.
Avviamento impossibile
Dopo ogni inserimento del contatto, viene
visualizzato il messaggio "Anom antinquin: Avv
vietato" o "NO START IN".
Per riavviare il motore, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.
Indicatore di potenza
(elettrico)


CHARGE
Carica della batteria di trazione durante la
decelerazione e la frenata.
ECO
Consumo di energia moderato e autonomia di
guida ottimizzata.
POWER
Consumo di energia della trasmissione durante
l'accelerazione.
NEUTRALE
All'inserimento del contatto, la trasmissione
elettrica del veicolo non consuma e non genera
energia: dopo aver percorso l'indicatore, la
lancetta torna alla posizione "neutrale".
