2021 PEUGEOT 508 Manuale duso (in Italian)

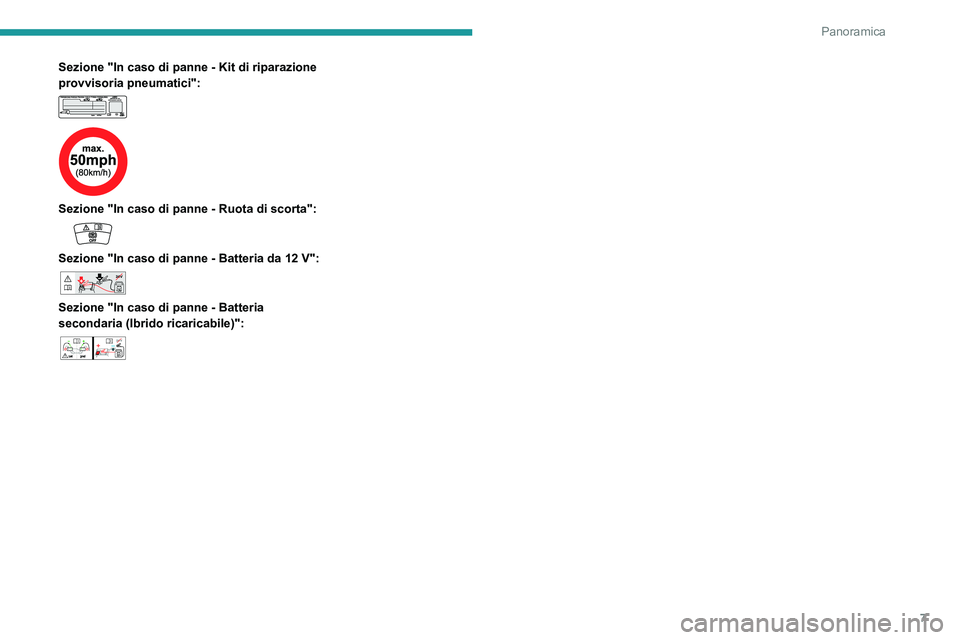

7
Panoramica
Sezione "In caso di panne - Kit di riparazione
provvisoria pneumatici":




Sezione "In caso di panne - Ruota di scorta":

Sezione "In caso di panne - Batteria da 12 V": 24V12V
Sezione "In caso di panne - Batteria
secondaria (Ibrido ricaricabile)":

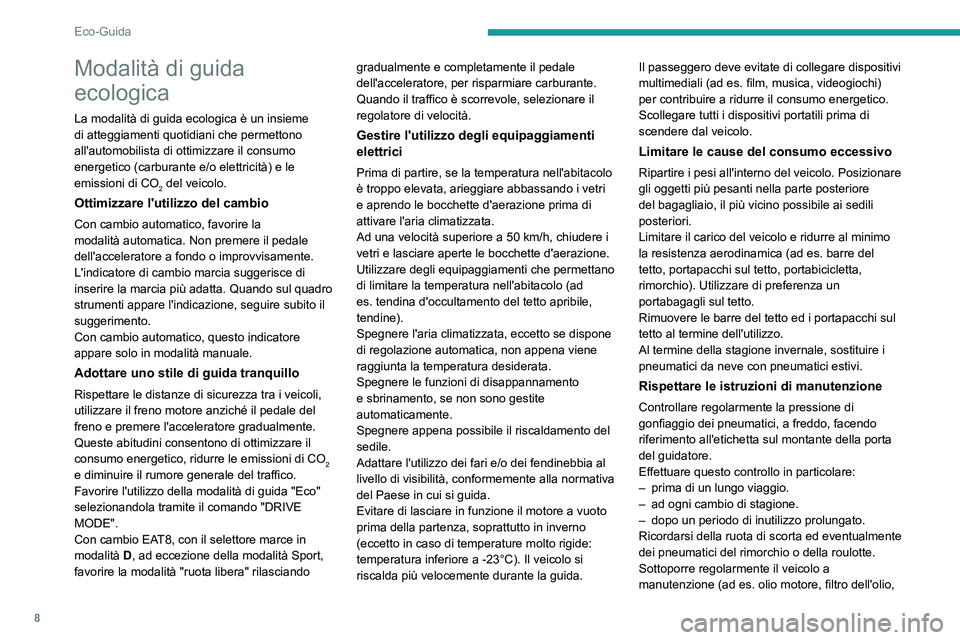

8
Eco-Guida
Modalità di guida
ecologica
La modalità di guida ecologica è un insieme
di atteggiamenti quotidiani che permettono
all'automobilista di ottimizzare il consumo
energetico (carburante e/o elettricità) e le
emissioni di CO
2 del veicolo.
Ottimizzare l'utilizzo del cambio
Con cambio automatico, favorire la
modalità automatica. Non premere il pedale
dell'acceleratore a fondo o improvvisamente.
L'indicatore di cambio marcia suggerisce di
inserire la marcia più adatta. Quando sul quadro
strumenti appare l'indicazione, seguire subito il
suggerimento.
Con cambio automatico, questo indicatore
appare solo in modalità manuale.
Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra i veicoli,
utilizzare il freno motore anziché il pedale del
freno e premere l'acceleratore gradualmente.
Queste abitudini consentono di ottimizzare il
consumo energetico, ridurre le emissioni di CO
2
e diminuire il rumore generale del traffico.
Favorire l'utilizzo della modalità di guida "Eco"
selezionandola tramite il comando "DRIVE
MODE".
Con cambio EAT8, con il selettore marce in
modalità

D

, ad eccezione della modalità

Sport,
favorire la modalità "ruota libera" rilasciando gradualmente e completamente il pedale
dell'acceleratore, per risparmiare carburante.
Quando il traffico è scorrevole, selezionare il
regolatore di velocità.
Gestire l'utilizzo degli equipaggiamenti
elettrici
Prima di partire, se la temperatura nell'abitacolo
è troppo elevata, arieggiare abbassando i vetri
e aprendo le bocchette d'aerazione prima di
attivare l'aria climatizzata.
Ad una velocità superiore a 50
km/h, chiudere i
vetri e lasciare aperte le bocchette d'aerazione.
Utilizzare degli equipaggiamenti che permettano
di limitare la temperatura nell'abitacolo (ad
es. tendina d'occultamento del tetto apribile,
tendine).
Spegnere l'aria climatizzata,
eccetto se dispone
di regolazione automatica, non appena viene
raggiunta la temperatura desiderata.
Spegnere le funzioni di disappannamento
e sbrinamento, se non sono gestite
automaticamente.
Spegnere appena possibile il riscaldamento del
sedile.
Adattare l'utilizzo dei fari e/o dei fendinebbia al
livello di visibilità, conformemente alla normativa
del Paese in cui si guida.
Evitare di lasciare in funzione il motore a vuoto
prima della partenza, soprattutto in inverno
(eccetto in caso di temperature molto rigide:
temperatura inferiore a -23°C). Il veicolo si
riscalda più velocemente durante la guida. Il passeggero deve evitate di collegare dispositivi
multimediali (ad es. film, musica, videogiochi)
per contribuire a ridurre il consumo energetico.
Scollegare tutti i dispositivi portatili prima di
scendere dal veicolo.
Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo. Posizionare
gli oggetti più pesanti nella parte posteriore
del bagagliaio, il più vicino possibile ai sedili
posteriori.
Limitare il carico del veicolo e ridurre al minimo
la resistenza aerodinamica (ad es. barre del
tetto, portapacchi sul tetto, portabicicletta,
rimorchio). Utilizzare di preferenza un
portabagagli sul tetto.
Rimuovere le barre del tetto ed i portapacchi sul
tetto al termine dell'utilizzo.
Al termine della stagione invernale, sostituire i
pneumatici da neve con pneumatici estivi.
Rispettare le istruzioni di manutenzione
Controllare regolarmente la pressione di
gonfiaggio dei pneumatici, a freddo, facendo
riferimento all'etichetta sul montante della porta
del guidatore.
Effettuare questo controllo in particolare:
–

prima di un lungo viaggio.
–


ad ogni cambio di stagione.
–


dopo un periodo di inutilizzo prolungato.
Ricordarsi

della ruota di scorta ed eventualmente
dei pneumatici del rimorchio o della roulotte.
Sottoporre regolarmente il veicolo a
manutenzione (ad es.
olio motore, filtro dell'olio,
filtro dell'aria, filtro abitacolo, ecc.). Attenersi
al programma degli interventi del piano di
manutenzione del Costruttore.
Sui veicoli equipaggiati di motore Diesel
BlueHDi, se il sistema SCR non funziona, il
veicolo emette sostanze inquinanti. Recarsi il
prima possibile presso la Rete PEUGEOT o un
riparatore qualificato per riportare le emissioni di
ossido di azoto del veicolo entro i limiti stabiliti
per legge.
Durante il rifornimento di carburante, non
insistere dopo il 3° scatto della pistola di
erogazione, per evitare la fuoriuscita dello
stesso.
Si noterà che il consumo di carburante del nuovo
veicolo si stabilizzerà ad una media regolare
solo dopo i primi 3.000 chilometri di guida.
Ottimizzazione dell'autonomia di guida
(veicoli ibridi ricaricabili)
Collegare il veicolo appena possibile.
Restare nella zona ECO dell'indicatore di
potenza guidando in modo tranquillo e a velocità
stabile.
Anticipare il più possibile il rallentamento e,
se possibile, privilegiare le decelerazioni con
la modalità di frenata rigenerativa attivata
(indicatore di potenza nella zona CHARGE).
Con il veicolo collegato, eseguire il pre-
condizionamento della temperatura prima di
partire.
Per ottimizzare i consumi durante un percorso:

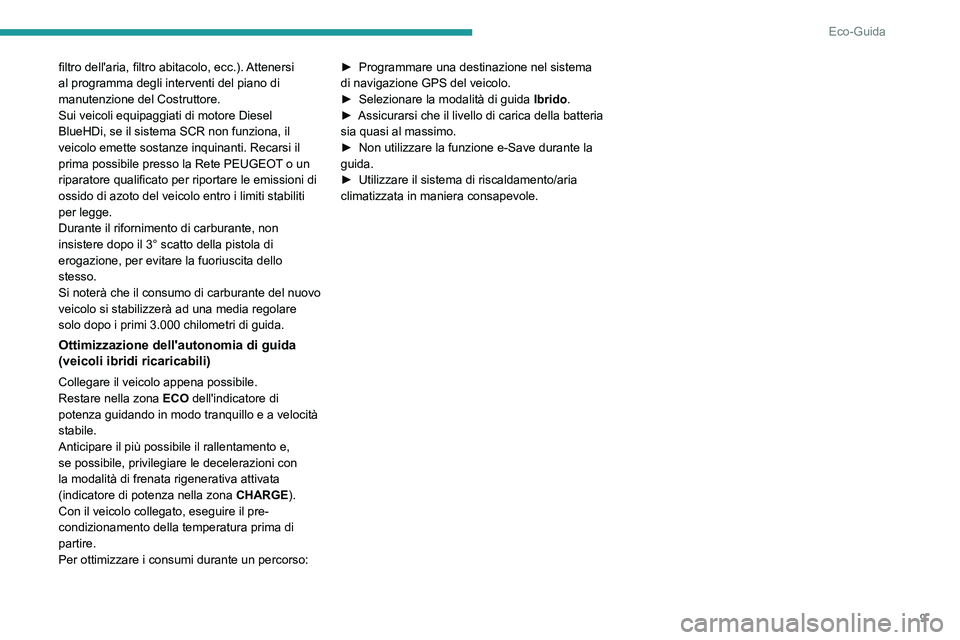

9
Eco-Guida
filtro dell'aria, filtro abitacolo, ecc.). Attenersi
al programma degli interventi del piano di
manutenzione del Costruttore.
Sui veicoli equipaggiati di motore Diesel
BlueHDi, se il sistema SCR non funziona, il
veicolo emette sostanze inquinanti. Recarsi il
prima possibile presso la Rete PEUGEOT o un
riparatore qualificato per riportare le emissioni di
ossido di azoto del veicolo entro i limiti stabiliti
per legge.
Durante il rifornimento di carburante, non
insistere dopo il 3° scatto della pistola di
erogazione, per evitare la fuoriuscita dello
stesso.
Si noterà che il consumo di carburante del nuovo
veicolo si stabilizzerà ad una media regolare
solo dopo i primi 3.000 chilometri di guida.
Ottimizzazione dell'autonomia di guida
(veicoli ibridi ricaricabili)
Collegare il veicolo appena possibile.
Restare nella zona ECO dell'indicatore di
potenza guidando in modo tranquillo e a velocità
stabile.
Anticipare il più possibile il rallentamento e,
se possibile, privilegiare le decelerazioni con
la modalità di frenata rigenerativa attivata
(indicatore di potenza nella zona CHARGE).
Con il veicolo collegato, eseguire il pre-
condizionamento della temperatura prima di
partire.
Per ottimizzare i consumi durante un percorso: ►

Programmare una destinazione nel sistema
di navigazione GPS del veicolo.
►

Selezionare la modalità di guida

Ibrido
.
►

Assicurarsi che il livello di carica della batteria
sia quasi al massimo.
►

Non utilizzare la funzione e-Save durante la
guida.
►

Utilizzare il sistema di riscaldamento/aria
climatizzata
in maniera consapevole.

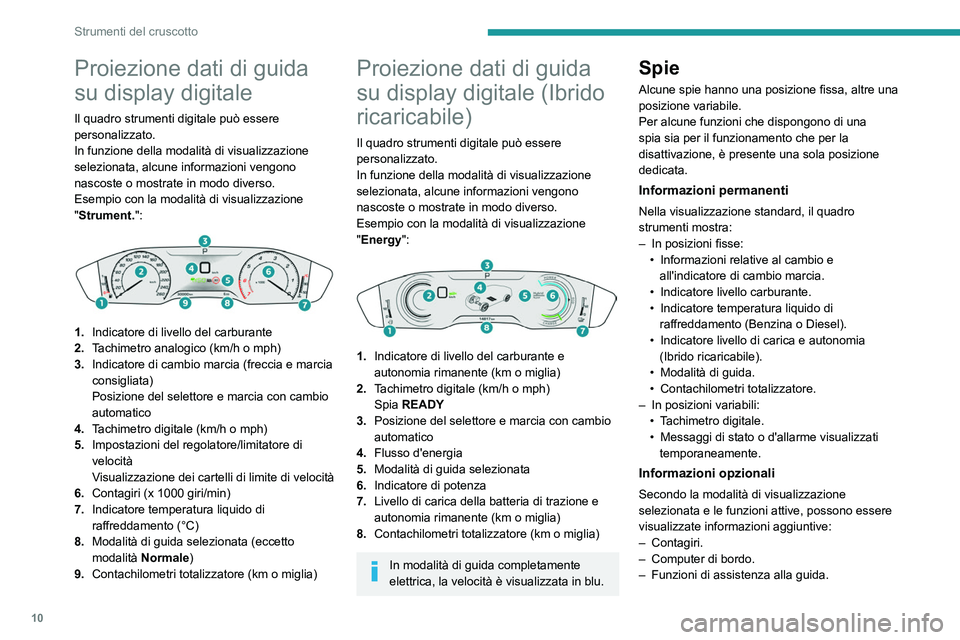

10
Strumenti del cruscotto
Proiezione dati di guida
su display digitale
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"Strument.":


1.Indicatore di livello del carburante
2. Tachimetro analogico
(km/h o mph)
3. Indicatore di cambio marcia (freccia e marcia
consigliata)
Posizione del selettore e marcia con cambio
automatico
4. Tachimetro digitale (km/h o mph)
5. Impostazioni del regolatore/limitatore di
velocità
Visualizzazione dei cartelli di limite di velocità
6. Contagiri (x 1000 giri/min)
7. Indicatore temperatura liquido di
raffreddamento (°C)
8. Modalità di guida selezionata (eccetto
modalità Normale)
9. Contachilometri totalizzatore (km o miglia)
Proiezione dati di guida
su display digitale (Ibrido
ricaricabile)
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"Energy":


1.Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
2. Tachimetro digitale (km/h o mph)
Spia READY
3. Posizione del selettore e marcia con cambio
automatico
4. Flusso d'energia
5. Modalità di guida selezionata
6. Indicatore di potenza
7. Livello di carica della batteria di trazione e
autonomia rimanente (km o miglia)
8. Contachilometri totalizzatore (km o miglia)
In modalità di guida completamente
elettrica, la velocità è visualizzata in blu.
Spie
Alcune spie hanno una posizione fissa, altre una
posizione variabile.
Per alcune funzioni che dispongono di una
spia sia per il funzionamento che per la
disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Nella visualizzazione standard, il quadro
strumenti mostra:
–

In posizioni fisse:
•


Informazioni relative al cambio e
all'indicatore di cambio marcia.
•


Indicatore livello carburante.
•


Indicatore temperatura liquido di
raffreddamento (Benzina o Diesel).
•


Indicatore livello di carica e autonomia
(Ibrido ricaricabile).
•


Modalità di guida.
•


Contachilometri totalizzatore.
–


In posizioni variabili:
•


T
achimetro digitale.
•

Messaggi di stato o d'allarme visualizzati
temporaneamente.
Informazioni opzionali
Secondo la modalità di visualizzazione
selezionata e le funzioni attive, possono essere
visualizzate informazioni aggiuntive:
–
Contagiri.
–

Computer di bordo.
–


Funzioni di assistenza alla guida.

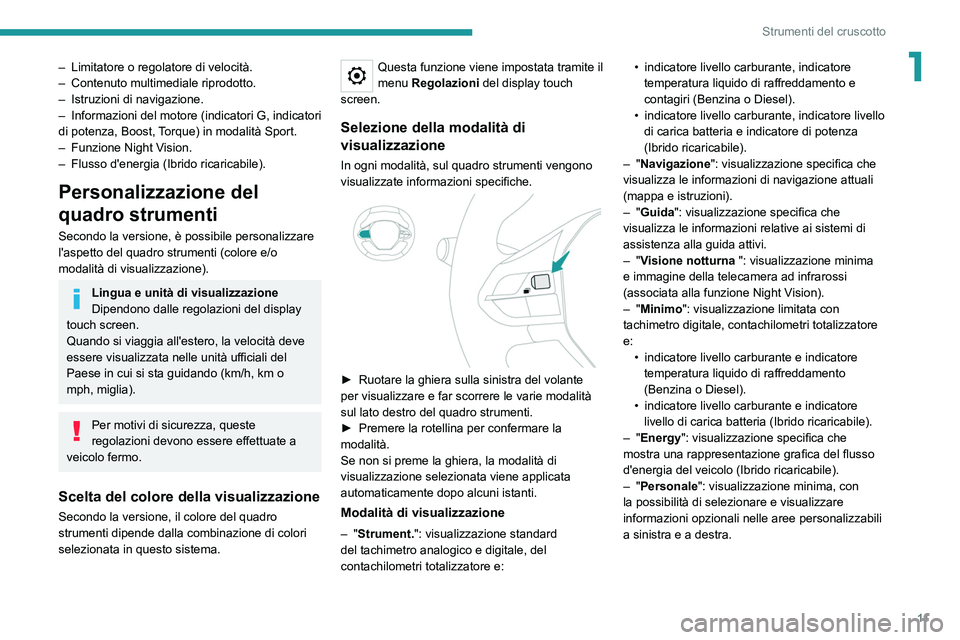

11
Strumenti del cruscotto
1– Limitatore o regolatore di velocità.
– Contenuto multimediale riprodotto.
–

Istruzioni di navigazione.
–


Informazioni del motore (indicatori G, indicatori
di potenza, Boost,

Torque) in modalità Sport.
–

Funzione Night V
ision.
–

Flusso d'energia (Ibrido ricaricabile).
Personalizzazione del
quadro strumenti
Secondo la versione, è possibile personalizzare
l'aspetto del quadro strumenti (colore e/o
modalità di visualizzazione).
Lingua e unità di visualizzazione
Dipendono dalle regolazioni del display
touch screen.
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Per motivi di sicurezza, queste
regolazioni devono essere effettuate a
veicolo fermo.
Scelta del colore della visualizzazione
Secondo la versione, il colore del quadro
strumenti dipende dalla combinazione di colori
selezionata in questo sistema.
Questa funzione viene impostata tramite il
menu Regolazioni del display touch
screen.
Selezione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.


► Ruotare la ghiera sulla sinistra del volante
per visualizzare e far scorrere le varie modalità
sul lato destro del quadro strumenti.
►

Premere la rotellina per confermare la
modalità.
Se non si preme la ghiera, la modalità di
visualizzazione selezionata viene applicata
automaticamente dopo alcuni istanti.
Modalità di visualizzazione
– "Strument.": visualizzazione standard
del tachimetro analogico e digitale, del
contachilometri totalizzatore e: •

indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (Benzina o Diesel).
•

indicatore livello carburante, indicatore livello
di carica batteria e indicatore di potenza
(Ibrido ricaricabile).
–
"Navigazione": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni).
– "Guida": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi.
– "Visione notturna
": visualizzazione minima
e immagine della telecamera ad infrarossi
(associata alla funzione Night Vision).
– "Minimo": visualizzazione limitata con
tachimetro digitale, contachilometri totalizzatore
e: •
indicatore livello carburante e indicatore
temperatura liquido di raffreddamento
(Benzina o Diesel).
•

indicatore livello carburante e indicatore
livello di carica batteria (Ibrido ricaricabile).
–
"Energy": visualizzazione specifica che
mostra una rappresentazione grafica del flusso
d'energia del veicolo (Ibrido ricaricabile).
– "Personale": visualizzazione minima, con
la possibilità di selezionare e visualizzare
informazioni opzionali nelle aree personalizzabili
a sinistra e a destra.

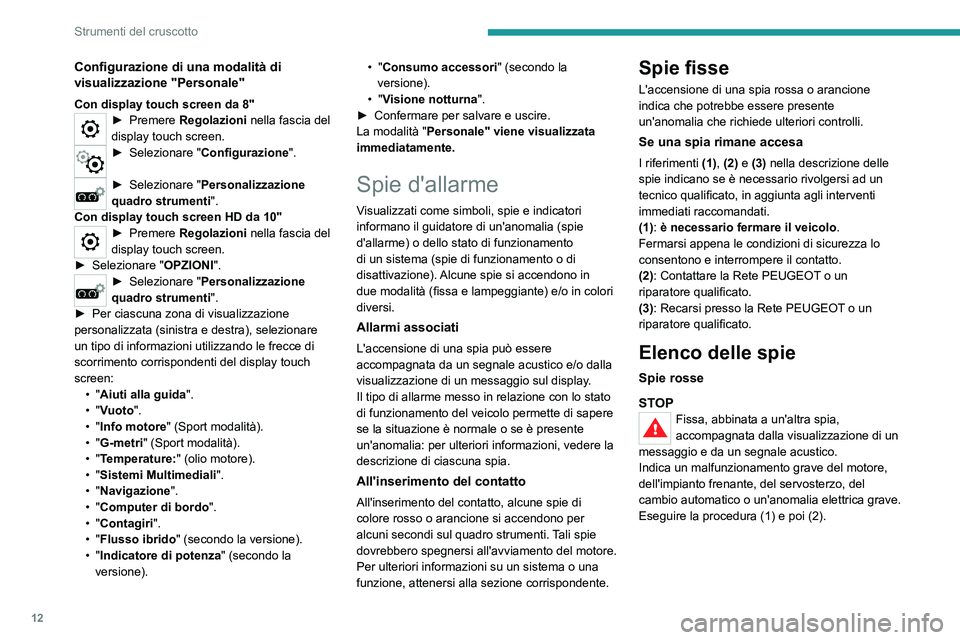

12
Strumenti del cruscotto
Configurazione di una modalità di
visualizzazione "Personale"
Con display touch screen da 8"► Premere Regolazioni nella fascia del
display touch screen.
► Selezionare " Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti ".
Con display touch screen HD da 10"
► Premere Regolazioni nella fascia del
display touch screen.
►

Selezionare " OPZIONI".
► Selezionare " Personalizzazione
quadro strumenti ".
►

Per ciascuna zona di visualizzazione
personalizzata (sinistra e destra), selezionare
un tipo di informazioni utilizzando le frecce di
scorrimento corrispondenti del display touch
screen: •


"Aiuti alla guida ".
•

"Vuoto ".
•

"Info motore" (Sport modalità).
•

"G-metri" (Sport modalità).
•

"Temperature:" (olio motore).
•

"Sistemi Multimediali ".
•

"Navigazione".
•

"Computer di bordo ".
•

"Contagiri".
•

"Flusso ibrido " (secondo la versione).
•

"Indicatore di potenza " (secondo la
versione). •
"Consumo accessori" (secondo la
versione).
• "Visione notturna
".
►
Confermare per salvare e uscire.
La modalità " Personale" viene visualizzata
immediatamente.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie fisse
L'accensione di una spia rossa o arancione
indica che potrebbe essere presente
un'anomalia che richiede ulteriori controlli.
Se una spia rimane accesa
I riferimenti (1), (2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Contattare la Rete PEUGEOT o un
riparatore qualificato.
(3): Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).

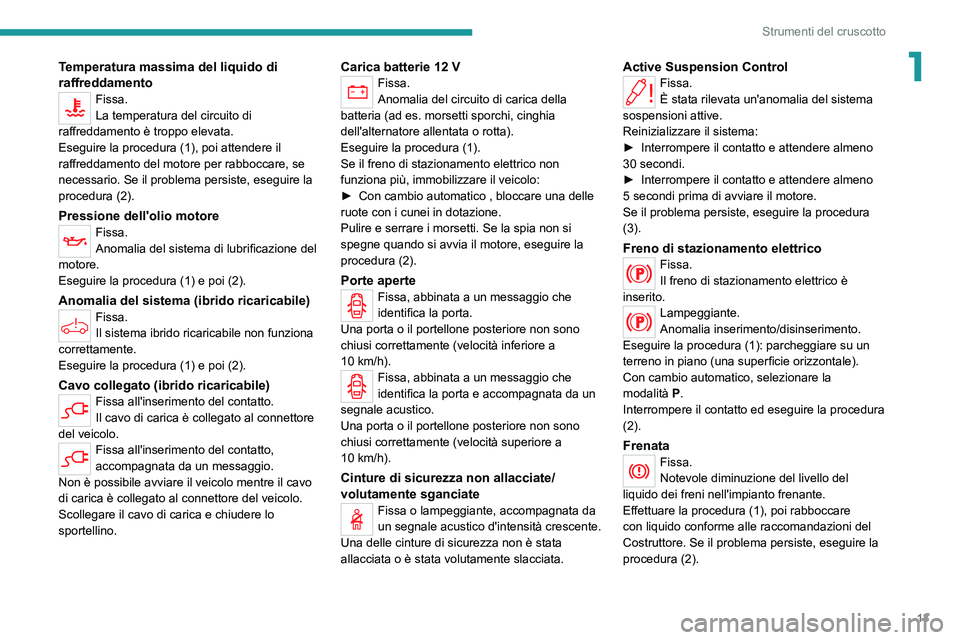

13
Strumenti del cruscotto
1Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (ibrido ricaricabile)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (ibrido ricaricabile)Fissa all'inserimento del contatto.
Il cavo di carica è collegato al connettore
del veicolo.
Fissa all'inserimento del contatto,
accompagnata da un messaggio.
Non è possibile avviare il veicolo mentre il cavo
di carica è collegato al connettore del veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (ad es. morsetti sporchi, cinghia
dell'alternatore allentata o rotta).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►

Con cambio automatico , bloccare una delle
ruote con i cunei in dotazione.
Pulire e serrare i morsetti. Se la spia non si
spegne quando si avvia il motore, eseguire la
procedura (2).
Porte aperteFissa, abbinata a un messaggio che
identifica la porta.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità inferiore a
10

km/h).
Fissa, abbinata a un messaggio che
identifica la porta e accompagnata da un
segnale acustico.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità superiore a
10

km/h).
Cinture di sicurezza non allacciate/
volutamente sganciate
Fissa o lampeggiante, accompagnata da
un segnale acustico d'intensità crescente.
Una delle cinture di sicurezza non è stata
allacciata o è stata volutamente slacciata.
Active Suspension ControlFissa.
È stata rilevata un'anomalia del sistema
sospensioni attive.
Reinizializzare il sistema:
►

Interrompere il contatto e attendere almeno
30


secondi.
►

Interrompere il contatto e attendere almeno
5


secondi prima di avviare il motore.
Se il problema persiste, eseguire la procedura
(3).
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Anomalia inserimento/disinserimento.
Eseguire la procedura (1): parcheggiare su un
terreno in piano (una superficie orizzontale).
Con cambio automatico, selezionare la
modalità

P
.
Interrompere il contatto ed eseguire la procedura
(2).
FrenataFissa.
Notevole diminuzione del livello del
liquido dei freni nell'impianto frenante.
Effettuare la procedura (1), poi rabboccare
con liquido conforme alle raccomandazioni del
Costruttore. Se il problema persiste, eseguire la
procedura (2).

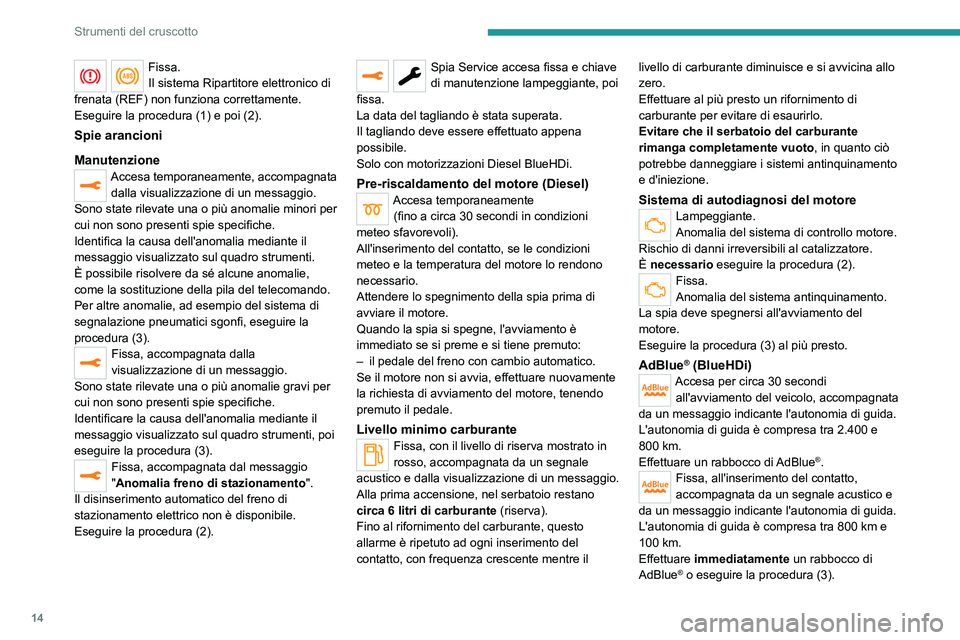

14
Strumenti del cruscotto
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Spie arancioni
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori per
cui non sono presenti spie specifiche.
Identifica la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti.
È possibile risolvere da sé alcune anomalie,
come la sostituzione della pila del telecomando.
Per altre anomalie, ad esempio del sistema di
segnalazione pneumatici sgonfi, eseguire la
procedura (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi per
cui non sono presenti spie specifiche.
Identificare la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti, poi
eseguire la procedura (3).
Fissa, accompagnata dal messaggio
"Anomalia freno di stazionamento ".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile.
Eseguire la procedura (2).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni Diesel BlueHDi.
Pre-riscaldamento del motore (Diesel)Accesa temporaneamente (fino a circa 30 secondi in condizioni
meteo sfavorevoli).
All'inserimento del contatto, se le condizioni
meteo e la temperatura del motore lo rendono
necessario.
Attendere lo spegnimento della spia prima di
avviare il motore.
Quando la spia si spegne, l'avviamento è
immediato se si preme e si tiene premuto:
–

il pedale del freno con cambio automatico.
Se il motore non si avvia, effettuare nuovamente
la richiesta di avviamento del motore, tenendo
premuto il pedale.
Livello minimo carburanteFissa, con il livello di riserva mostrato in
rosso, accompagnata da un segnale
acustico e dalla visualizzazione di un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6 litri di carburante (riserva).
Fino al rifornimento del carburante, questo
allarme
è ripetuto ad ogni inserimento del
contatto, con frequenza crescente mentre il livello di carburante diminuisce e si avvicina allo
zero.
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Sistema di autodiagnosi del motoreLampeggiante.
Anomalia del sistema di controllo motore.
Rischio di danni irreversibili al catalizzatore.
È necessario eseguire la procedura (2).
Fissa.
Anomalia del sistema antinquinamento.
La spia deve spegnersi all'avviamento del
motore.
Eseguire la procedura (3) al più presto.
AdBlue® (BlueHDi)Accesa per circa 30 secondi all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800

km.
Effettuare un rabbocco di AdBlue
®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100

km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).
