2021 PEUGEOT 508 Manuale duso (in Italian)

175
Informazioni pratiche
78.Non immergere mai questo cavo di carica
in acqua.
9. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
10. Non scollegare la spina dalla parete per
interrompere la carica.
11 . Non forzare il connettore se è bloccato nel
veicolo. 12.
Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
13. Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
14. Utilizzare questo cavo di carica solo sui
veicoli PEUGEOT.
15. Non collegare o scollegare il cavo alla presa

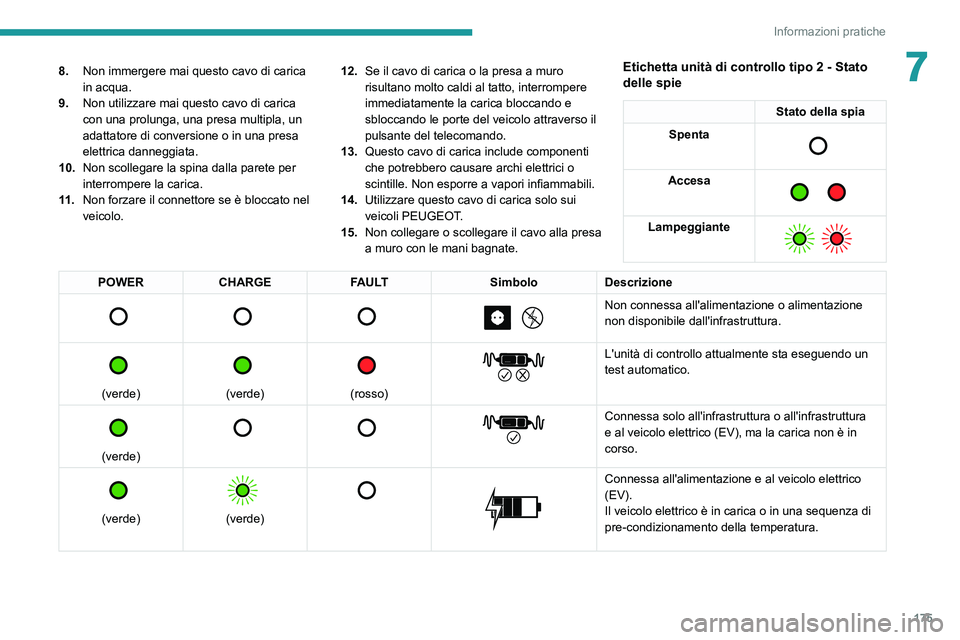

a muro con le mani bagnate.Etichetta unità di controllo tipo 2 - Stato
delle spie
Stato della spia
Spenta

Accesa

Lampeggiante

POWER CHARGE FAULT SimboloDescrizione

Non connessa all'alimentazione o alimentazione
non disponibile dall'infrastruttura.


(verde)


(verde)


(rosso)


L'unità di controllo attualmente sta eseguendo un
test automatico.


(verde)


Connessa solo all'infrastruttura o all'infrastruttura
e al veicolo elettrico (EV), ma la carica non è in
corso.


(verde)


(verde)



Connessa all'alimentazione e al veicolo elettrico
(EV).
Il veicolo elettrico è in carica o in una sequenza di
pre-condizionamento della temperatura.

176
Informazioni pratiche

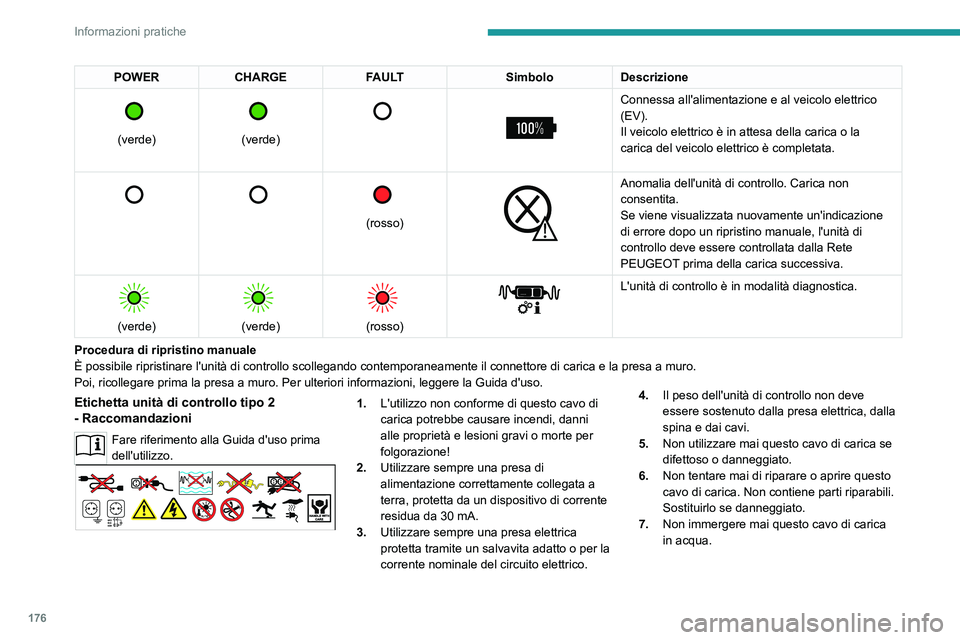

POWERCHARGE FAULT SimboloDescrizione

(verde)


(verde)



Connessa all'alimentazione e al veicolo elettrico
(EV).
Il veicolo elettrico è in attesa della carica o la
carica del veicolo elettrico è completata.


(rosso)


Anomalia dell'unità di controllo. Carica non
consentita.
Se viene visualizzata nuovamente un'indicazione
di errore dopo un ripristino manuale, l'unità di
controllo deve essere controllata dalla Rete
PEUGEOT prima della carica successiva.


(verde)


(verde)


(rosso)


L'unità di controllo è in modalità diagnostica.
Procedura di ripristino manuale
È possibile ripristinare l'unità di controllo scollegando contempo\
raneamente il connettore di carica e la presa a muro.
Poi, ricollegare prima

la presa a muro. Per ulteriori informazioni, leggere la Guida d'uso.
Etichetta unità di controllo tipo 2
- Raccomandazioni
Fare riferimento alla Guida d'uso prima
dell'utilizzo.
1. L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
2. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
3. Utilizzare sempre una presa elettrica
protetta tramite un salvavita adatto o per la
corrente nominale del circuito elettrico. 4.
Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.
5. Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
6. Non tentare mai di riparare o aprire questo
cavo di carica. Non contiene parti riparabili.
Sostituirlo se danneggiato.
7. Non immergere mai questo cavo di carica
in acqua.
8.Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
9. Non scollegare la spina dalla parete per
interrompere la carica.
10. Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
11 . Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
12. Utilizzare questo cavo di carica solo sui
veicoli PEUGEOT.
13. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
14. Non forzare il connettore se è bloccato nel
veicolo.

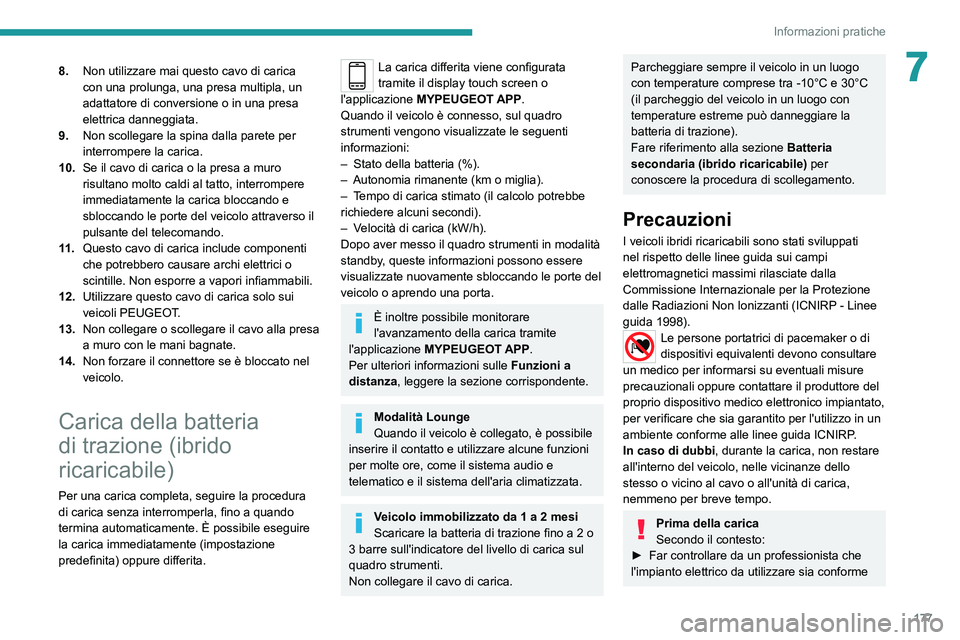

Carica della batteria
di trazione (ibrido
ricaricabile)
Per una carica completa, seguire la procedura
di carica senza interromperla, fino a quando
termina automaticamente. È possibile eseguire
la carica immediatamente (impostazione
predefinita) oppure differita.

177
Informazioni pratiche
78.Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
9. Non scollegare la spina dalla parete per
interrompere la carica.
10. Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
11 . Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
12. Utilizzare questo cavo di carica solo sui
veicoli PEUGEOT.
13. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
14. Non forzare il connettore se è bloccato nel
veicolo.
Carica della batteria
di trazione (ibrido
ricaricabile)
Per una carica completa, seguire la procedura
di carica senza interromperla, fino a quando
termina automaticamente. È possibile eseguire
la carica immediatamente (impostazione
predefinita) oppure differita.
La carica differita viene configurata
tramite il display touch screen o
l'applicazione

MYPEUGEOT
APP.
Quando il veicolo è connesso, sul quadro
strumenti vengono visualizzate le seguenti
informazioni:
–

Stato della batteria (%).
–


Autonomia rimanente (km o miglia).
–


T

empo di carica stimato (il calcolo potrebbe
richiedere alcuni secondi).
–

V

elocità di carica (kW/h).
Dopo aver messo il quadro strumenti in modalità
standby, queste informazioni possono essere
visualizzate nuovamente sbloccando le porte del
veicolo o aprendo una porta.
È inoltre possibile monitorare
l'avanzamento della carica tramite
l'applicazione MYPEUGEOT APP.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Modalità Lounge
Quando il veicolo è collegato, è possibile
inserire il contatto e utilizzare alcune funzioni
per molte ore, come il sistema audio e
telematico e il sistema dell'aria climatizzata.
Veicolo immobilizzato da 1 a 2 mesi
Scaricare la batteria di trazione fino a 2 o
3 barre sull'indicatore del livello di carica sul
quadro strumenti.
Non collegare il cavo di carica.
Parcheggiare sempre il veicolo in un luogo
con temperature comprese tra -10°C e 30°C
(il parcheggio del veicolo in un luogo con
temperature estreme può danneggiare la
batteria di trazione).
Fare riferimento alla sezione Batteria
secondaria (ibrido ricaricabile) per
conoscere la procedura di scollegamento.
Precauzioni
I veicoli ibridi ricaricabili sono stati sviluppati
nel rispetto delle linee guida sui campi
elettromagnetici massimi rilasciate dalla
Commissione Internazionale per la Protezione
dalle Radiazioni Non Ionizzanti
(ICNIRP - Linee
guida 1998).
Le persone portatrici di pacemaker o di
dispositivi equivalenti devono consultare
un medico per informarsi su eventuali misure
precauzionali oppure contattare il produttore del
proprio dispositivo medico elettronico impiantato,
per verificare che sia garantito per l'utilizzo in un
ambiente conforme alle linee guida ICNIRP.
In caso di dubbi , durante la carica, non restare
all'interno del veicolo, nelle vicinanze dello
stesso o vicino al cavo o all'unità di carica,
nemmeno per breve tempo.
Prima della carica
Secondo il contesto:
►

Far controllare da un professionista
che
l'impianto elettrico da utilizzare sia conforme

178
Informazioni pratiche
agli standard applicabili e che sia compatibile
con il veicolo.
►
Far installare da un elettricista
professionista una presa domestica
d'alimentazione dedicata o un'unità di carica
accelerata (W

allbox) compatibile con il
veicolo.
Utilizzare il cavo di carica fornito con il
veicolo.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
(Durante la carica)
Come misura di sicurezza, il motore
non si avvia se il cavo di carica è inserito nel
connettore del veicolo. Sul quadro strumenti
viene visualizzato un allarme.
Durante la carica, lo sbloccaggio delle porte
del veicolo provoca l'interruzione della carica.
Se il guidatore non esegue alcuna azione
su una delle aperture (porte o bagagliaio)
o sulla presa di carica, il veicolo si blocca
nuovamente dopo 30 secondi e la carica
riprende automaticamente.
Non lavorare
nel cofano motore:
–

alcune zone sono molto calde, anche
un'ora dopo il termine della carica. Rischio di
ustioni!
–


Il motoventilatore si potrebbe attivare
in qualsiasi momento. Rischio di tagli o
strangolamento!
Dopo la ricarica
Controllare che lo sportellino di carica
sia chiuso.
Non lasciare il cavo collegato alla presa
di alimentazione domestica. Rischio di
cortocircuito o di folgorazione in caso di
contatto o immersione in acqua!

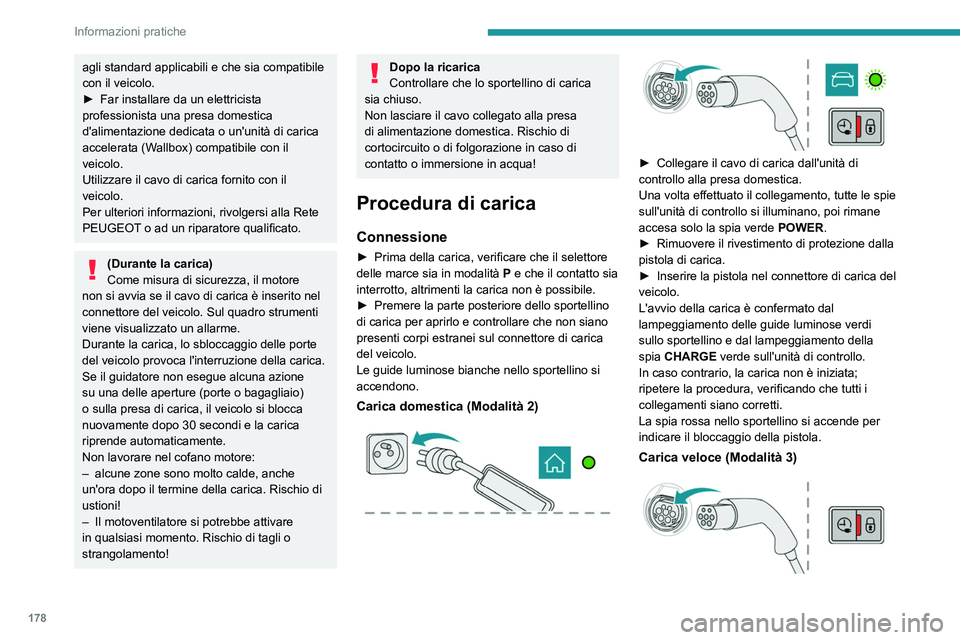

Procedura di carica
Connessione
► Prima della carica, verificare che il selettore
delle marce sia in modalità P
e che il contatto sia
interrotto, altrimenti la carica non è possibile.
►

Premere la parte posteriore dello sportellino
di carica per aprirlo e controllare che non siano
presenti corpi estranei sul connettore di carica
del veicolo.
Le guide luminose bianche nello sportellino si
accendono.
Carica domestica (Modalità 2)



► Collegare il cavo di carica dall'unità di
controllo alla presa domestica.
Una volta effettuato il collegamento, tutte le spie
sull'unità di controllo si illuminano, poi rimane
accesa solo la spia verde

POWER
.
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi
sullo sportellino e dal lampeggiamento della
spia

CHARGE verde sull'unità di controllo.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Carica veloce (Modalità 3)

► Seguire le istruzioni per l'utilizzatore dell'unità
di carica veloce (Wallbox).
► Rimuovere il rivestimento di protezione dalla
pistola di carica.
► Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi sullo
sportellino.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.

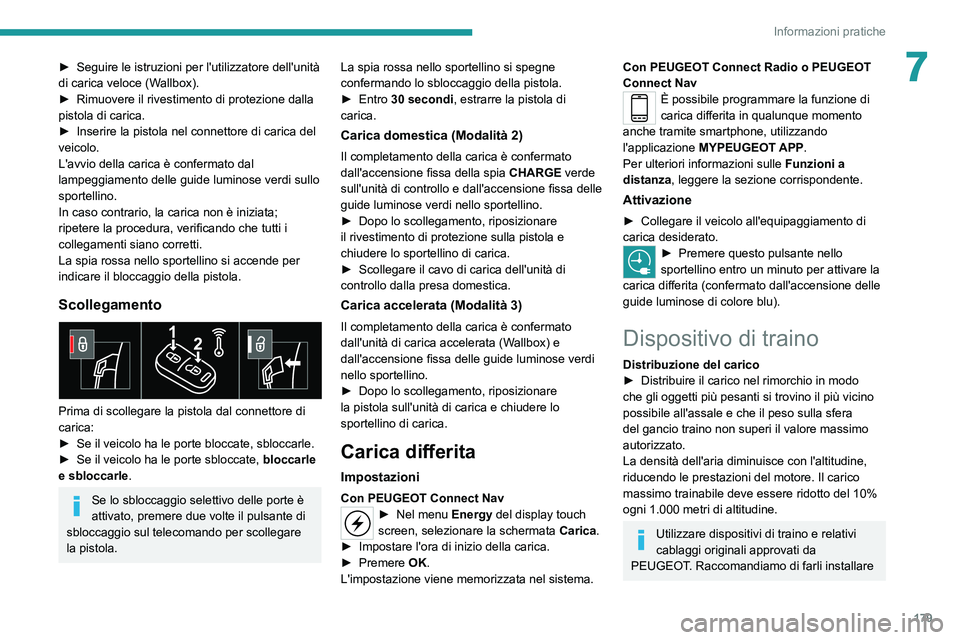

Scollegamento

Prima di scollegare la pistola dal connettore di
carica:
► Se il veicolo ha le porte bloccate, sbloccarle.
► Se il veicolo ha le porte sbloccate, bloccarle
e sbloccarle.
Se lo sbloccaggio selettivo delle porte è
attivato, premere due volte il pulsante di
sbloccaggio sul telecomando per scollegare
la pistola.

179
Informazioni pratiche
7► Seguire le istruzioni per l'utilizzatore dell'unità
di carica veloce (W allbox).
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi sullo
sportellino.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Scollegamento

Prima di scollegare la pistola dal connettore di
carica:
►

Se il veicolo ha le porte bloccate, sbloccarle.
►


Se il veicolo ha le porte sbloccate, bloccarle
e sbloccarle

.
Se lo sbloccaggio selettivo delle porte è
attivato, premere due volte il pulsante di
sbloccaggio sul telecomando per scollegare
la pistola. La spia rossa nello sportellino si spegne
confermando lo sbloccaggio della pistola.
►

Entro
30 secondi, estrarre la pistola di
carica.
Carica domestica (Modalità 2)
Il completamento della carica è confermato
dall'accensione fissa della spia CHARGE verde
sull'unità di controllo e dall'accensione fissa delle
guide luminose verdi nello sportellino.
►

Dopo lo scollegamento, riposizionare
il rivestimento di protezione sulla pistola e
chiudere lo sportellino di carica.
►


Scollegare il cavo di carica dell'unità di
controllo dalla presa domestica.
Carica accelerata (Modalità 3)
Il completamento della carica è confermato
dall'unità di carica accelerata (Wallbox) e
dall'accensione fissa delle guide luminose verdi
nello sportellino.
►

Dopo lo scollegamento, riposizionare
la pistola sull'unità di carica e chiudere lo
sportellino di carica.
Carica differita
Impostazioni
Con PEUGEOT Connect Nav► Nel menu Energy del display touch
screen, selezionare la schermata Carica.
►

Impostare l'ora di inizio della carica.
►


Premere
OK.
L'impostazione viene memorizzata nel sistema.
Con PEUGEOT Connect Radio o PEUGEOT
Connect Nav
È possibile programmare la funzione di
carica differita in qualunque momento
anche tramite smartphone, utilizzando
l'applicazione

MYPEUGEOT
APP.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Attivazione
► Collegare il veicolo all'equipaggiamento di
carica desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare la
carica differita (confermato dall'accensione delle
guide luminose di colore blu).
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000
metri di altitudine.
Utilizzare dispositivi di traino e relativi
cablaggi originali approvati da
PEUGEOT. Raccomandiamo di farli installare

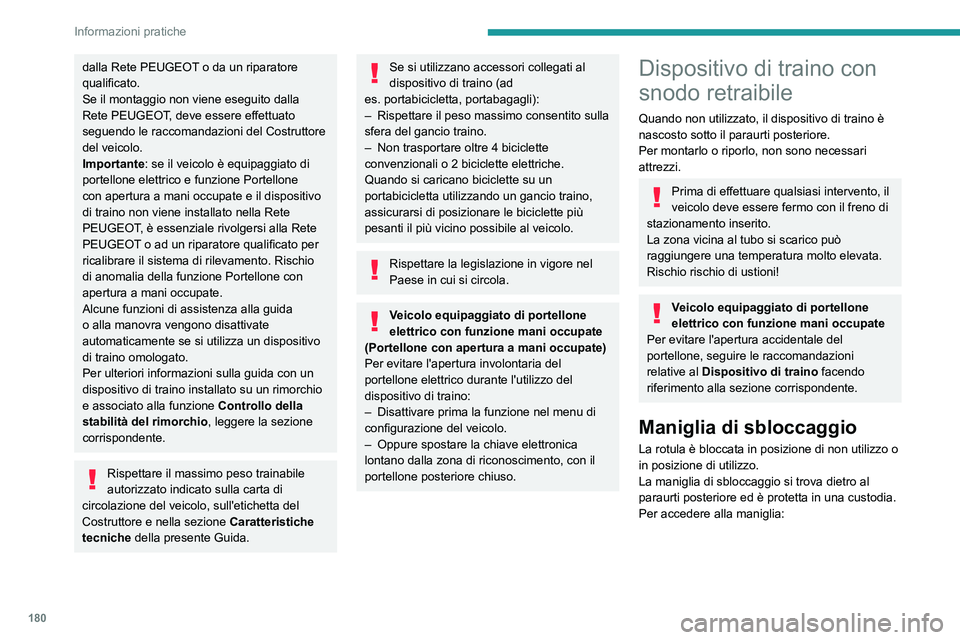

180
Informazioni pratiche
dalla Rete PEUGEOT o da un riparatore
qualificato.
Se il montaggio non viene eseguito dalla
Rete PEUGEOT, deve essere effettuato
seguendo le raccomandazioni del Costruttore
del veicolo.
Importante: se il veicolo è equipaggiato di
portellone elettrico e funzione Portellone
con apertura a mani occupate e il dispositivo
di traino non viene installato nella Rete
PEUGEOT, è essenziale rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato per
ricalibrare il sistema di rilevamento. Rischio
di anomalia della funzione Portellone con
apertura a mani occupate.
Alcune funzioni di assistenza alla guida
o alla manovra vengono disattivate
automaticamente se si utilizza un dispositivo
di traino omologato.
Per ulteriori informazioni sulla guida con un
dispositivo di traino installato su un rimorchio
e associato alla funzione Controllo della
stabilità del rimorchio , leggere la sezione
corrispondente.
Rispettare il massimo peso trainabile
autorizzato indicato sulla carta di
circolazione del veicolo, sull'etichetta del
Costruttore e nella sezione Caratteristiche
tecniche della presente Guida.
Se si utilizzano accessori collegati al
dispositivo di traino (ad
es.

portabicicletta, portabagagli):
–

Rispettare il peso massimo consentito sulla
sfera del gancio traino.
–


Non trasportare oltre 4 biciclette
convenzionali o 2 biciclette elettriche.
Quando si caricano biciclette su un
portabicicletta utilizzando un gancio traino,
assicurarsi di posizionare le biciclette più
pesanti il più vicino possibile al veicolo.
Rispettare la legislazione in vigore nel
Paese in cui si circola.
Veicolo equipaggiato di portellone
elettrico con funzione mani occupate
(Portellone con apertura a mani occupate)
Per evitare l'apertura involontaria del
portellone elettrico durante l'utilizzo del
dispositivo di traino:
–

Disattivare prima la funzione nel menu di
configurazione del veicolo.
–


Oppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone posteriore chiuso.
Dispositivo di traino con
snodo retraibile
Quando non utilizzato, il dispositivo di traino è
nascosto sotto il paraurti posteriore.
Per montarlo o riporlo, non sono necessari
attrezzi.
Prima di effettuare qualsiasi intervento, il
veicolo deve essere fermo con il freno di
stazionamento inserito.
La zona vicina al tubo si scarico può
raggiungere una temperatura molto elevata.
Rischio rischio di ustioni!
Veicolo equipaggiato di portellone
elettrico con funzione mani occupate
Per evitare l'apertura accidentale del
portellone, seguire le raccomandazioni
relative al Dispositivo di traino facendo
riferimento alla sezione corrispondente.
Maniglia di sbloccaggio
La rotula è bloccata in posizione di non utilizzo o
in posizione di utilizzo.
La maniglia di sbloccaggio si trova dietro al
paraurti posteriore ed è protetta in una custodia.
Per accedere alla maniglia:

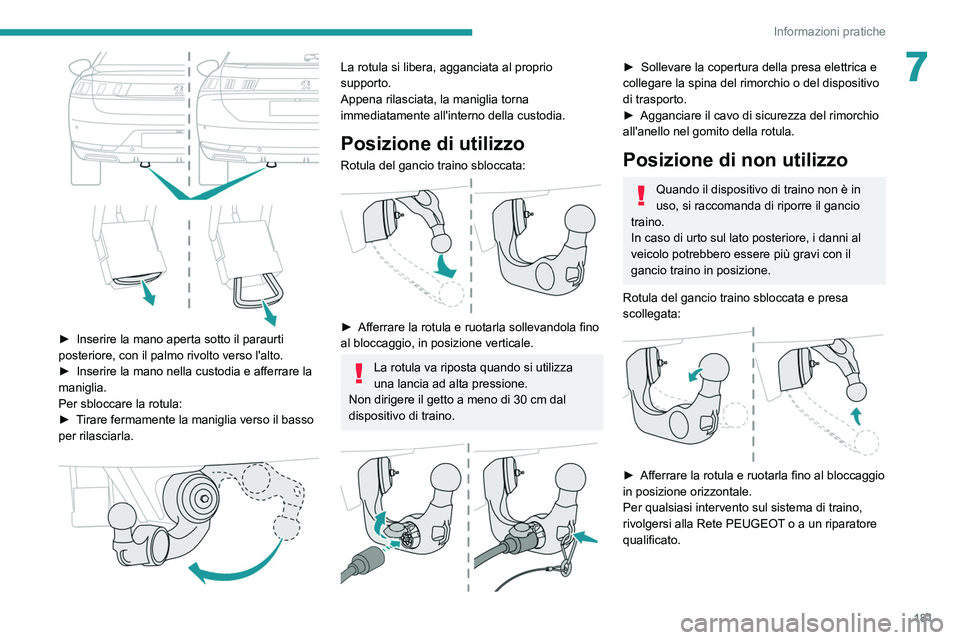

181
Informazioni pratiche
7

► Inserire la mano aperta sotto il paraurti
posteriore, con il palmo rivolto verso l'alto.
►

Inserire la mano nella custodia e afferrare la
maniglia.
Per sbloccare la rotula:
►


T
irare fermamente la maniglia verso il basso
per rilasciarla.


La rotula si libera, agganciata al proprio
supporto.
Appena rilasciata, la maniglia torna
immediatamente all'interno della custodia.
Posizione di utilizzo
Rotula del gancio traino sbloccata:

► Afferrare la rotula e ruotarla sollevandola fino
al bloccaggio, in posizione verticale.
La rotula va riposta quando si utilizza
una lancia ad alta pressione.
Non dirigere il getto a meno di 30
cm dal
dispositivo di traino.


► Sollevare la copertura della presa elettrica e
collegare la spina del rimorchio o del dispositivo
di trasporto.
►

Agganciare il cavo di sicurezza del rimorchio
all'anello nel gomito della rotula.
Posizione di non utilizzo
Quando il dispositivo di traino non è in
uso, si raccomanda di riporre il gancio
traino.
In caso di urto sul lato posteriore, i danni al
veicolo potrebbero essere più gravi con il
gancio traino in posizione.
Rotula del gancio traino sbloccata e presa
scollegata:


► Afferrare la rotula e ruotarla fino al bloccaggio
in posizione orizzontale.
Per qualsiasi intervento sul sistema di traino,
rivolgersi alla Rete PEUGEOT
o a un riparatore
qualificato.

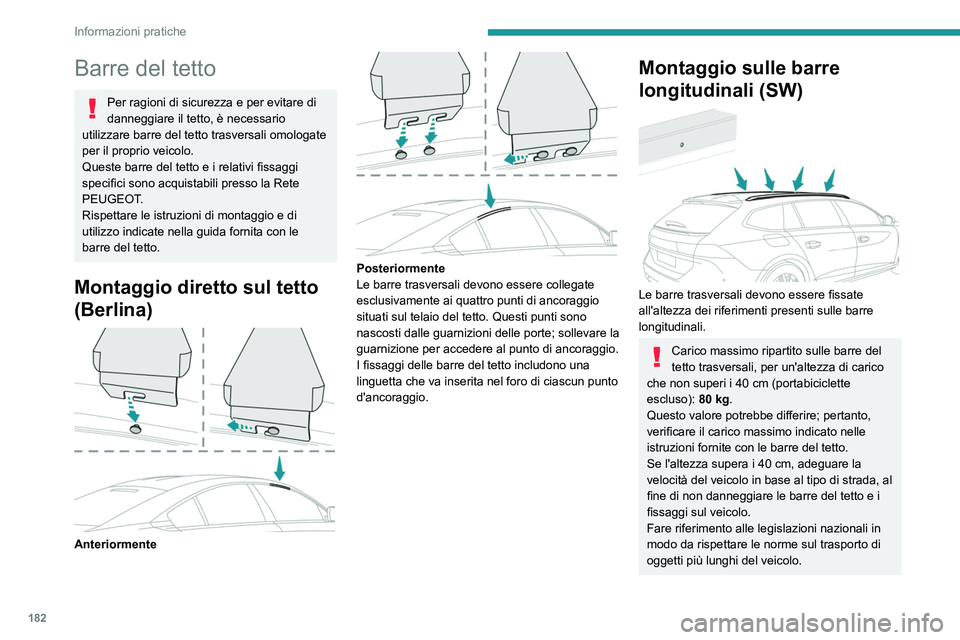

182
Informazioni pratiche
Barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è necessario
utilizzare barre del tetto trasversali omologate
per il proprio veicolo.
Queste barre del tetto e i relativi fissaggi
specifici sono acquistabili presso la Rete
PEUGEOT.
Rispettare le istruzioni di montaggio e di
utilizzo indicate nella guida fornita con le
barre del tetto.
Montaggio diretto sul tetto
(Berlina)


Anteriormente

Posteriormente
Le barre trasversali devono essere collegate
esclusivamente ai quattro punti di ancoraggio
situati sul telaio del tetto. Questi punti sono
nascosti dalle guarnizioni delle porte; sollevare la
guarnizione per accedere al punto di ancoraggio.
I fissaggi delle barre del tetto includono una
linguetta che va inserita nel foro di ciascun punto
d'ancoraggio.
Montaggio sulle barre
longitudinali (SW)


Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Carico massimo ripartito sulle barre del
tetto trasversali, per un'altezza di carico
che non superi i 40
cm (portabiciclette
escluso): 80
kg.
Questo valore potrebbe differire; pertanto,
verificare il carico massimo indicato nelle
istruzioni fornite con le barre del tetto.
Se l'altezza supera i 40
cm, adeguare la
velocità del veicolo in base al tipo di strada, al
fine di non danneggiare le barre del tetto e i
fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare con cautela: il veicolo sarà più
suscettibile agli effetti del vento laterale e la
stabilità può essere compromessa.
Controllare periodicamente la sicurezza e
il fissaggio delle barre del tetto, comunque
prima di ogni viaggio.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Portabagagli sul tetto
Rivolgersi alla Rete PEUGEOT o a
un riparatore qualificato per richiedere i
dispositivi di fissaggio compatibili.
