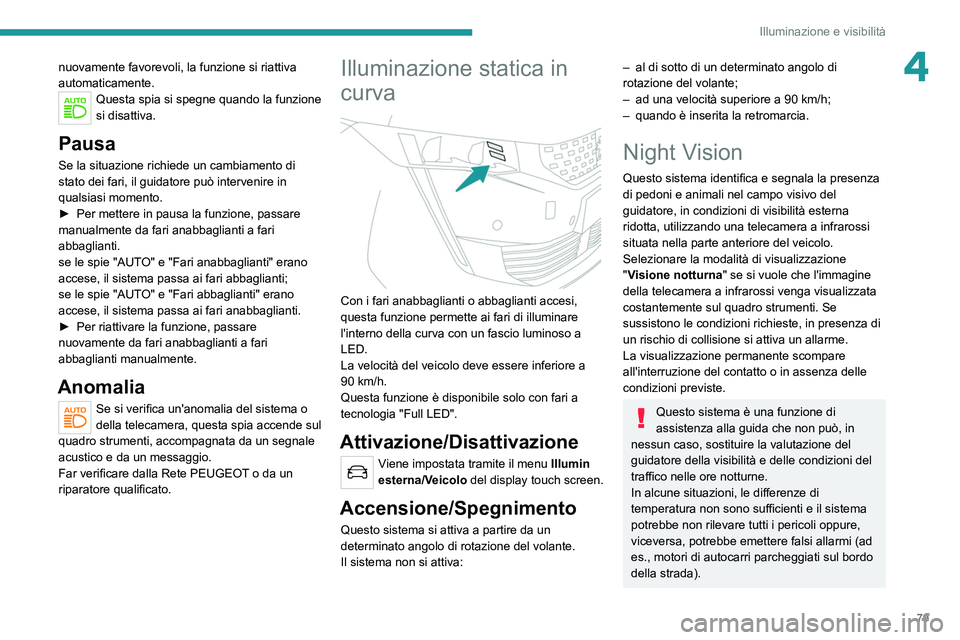

2021 PEUGEOT 508 Manuale duso (in Italian)

79
Illuminazione e visibilità
4nuovamente favorevoli, la funzione si riattiva
automaticamente.
Questa spia si spegne quando la funzione
si disattiva.
Pausa
Se la situazione richiede un cambiamento di
stato dei fari, il guidatore può intervenire in
qualsiasi momento.
►
Per mettere in pausa la funzione, passare
manualmente da fari anabbaglianti a fari
abbaglianti.
se le spie "AUT

O" e "Fari anabbaglianti" erano
accese, il sistema passa ai fari abbaglianti;
se le spie "AUTO" e "Fari abbaglianti" erano
accese, il sistema passa ai fari anabbaglianti.
►

Per riattivare la funzione, passare
nuovamente da fari anabbaglianti a fari
abbaglianti manualmente.
Anomalia
Se si verifica un'anomalia del sistema o
della telecamera, questa spia accende sul
quadro strumenti, accompagnata da un segnale
acustico e da un messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Illuminazione statica in
curva


Con i fari anabbaglianti o abbaglianti accesi,
questa funzione permette ai fari di illuminare
l'interno della curva con un fascio luminoso a
LED.
La velocità del veicolo deve essere inferiore a
90
km/h.
Questa funzione è disponibile solo con fari a
tecnologia "Full LED".
Attivazione/Disattivazione
Viene impostata tramite il menu Illumin
esterna/Veicolo del display touch screen.
Accensione/Spegnimento
Questo sistema si attiva a partire da un
determinato angolo di rotazione del volante.
Il sistema non si attiva:
– al di sotto di un determinato angolo di
rotazione del volante;
–

ad una velocità superiore a 90
km/h;
–

quando è inserita la retromarcia.
Night Vision
Questo sistema identifica e segnala la presenza
di pedoni e animali nel campo visivo del
guidatore, in condizioni di visibilità esterna
ridotta, utilizzando una telecamera a infrarossi
situata nella parte anteriore del veicolo.
Selezionare la modalità di visualizzazione
"Visione notturna " se si vuole che l'immagine
della telecamera a infrarossi venga visualizzata
costantemente sul quadro strumenti. Se
sussistono le condizioni richieste, in presenza di
un rischio di collisione si attiva un allarme.
La visualizzazione permanente scompare
all'interruzione del contatto o in assenza delle
condizioni previste.
Questo sistema è una funzione di
assistenza alla guida che non può, in
nessun caso, sostituire la valutazione del
guidatore della visibilità e delle condizioni del
traffico nelle ore notturne.
In alcune situazioni, le differenze di
temperatura non sono sufficienti e il sistema
potrebbe non rilevare tutti i pericoli oppure,
viceversa, potrebbe emettere falsi allarmi (ad
es., motori di autocarri parcheggiati sul bordo
della strada).

80
Illuminazione e visibilità
Raccomandazioni generali
per la manutenzione
La telecamera a infrarossi presenta un ugello
collegato al sistema lavacristallo anteriore del
veicolo.
L’ugello entra in funzione ogni 5 attivazioni del
lavacristallo.
Controllare periodicamente che la telecamera
sia pulita.
In condizioni meteo avverse o invernali,
accertarsi che la telecamera non sia coperta da
fango, ghiaccio o neve.
Anomalia
In caso di anomalia, questa spia si
accende in arancione sul quadro
strumenti, accompagnata dalla visualizzazione di
un messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Comandi del tergicristallo
Prima di utilizzare il tergicristallo in
condizioni invernali, eliminare eventuale
neve, ghiaccio o brina sul parabrezza e
attorno ai bracci e alle spazzole del
tergicristallo.
Non mettere in funzione il tergicristallo
quando il parabrezza è asciutto. Con

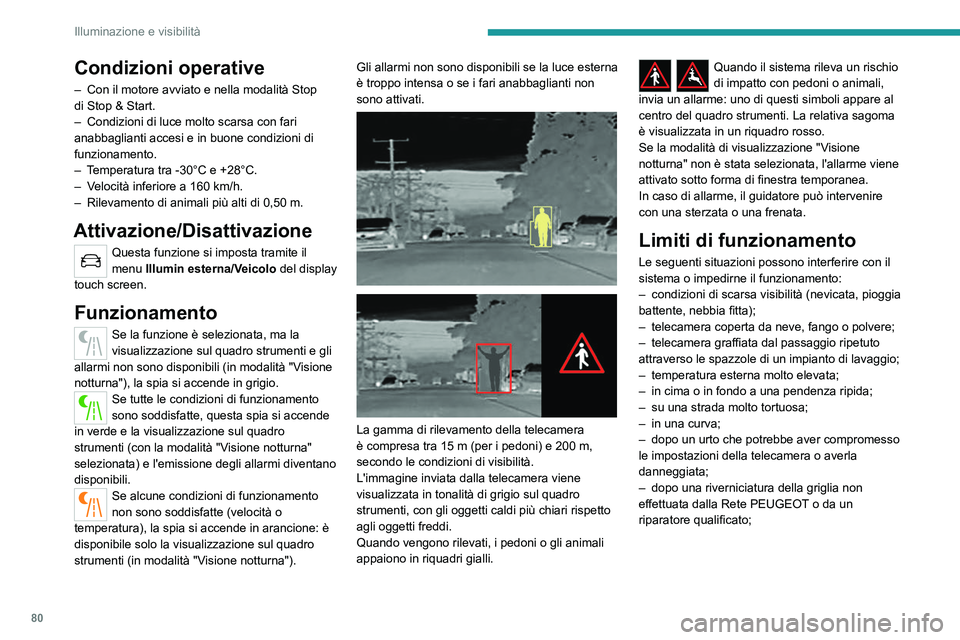

Condizioni operative
– Con il motore avviato e nella modalità Stop
di Stop & Start.
–

Condizioni di luce molto scarsa con fari
anabbaglianti accesi e in buone condizioni di
funzionamento.
–


T
emperatura tra -30°C e +28°C.
–

V
elocità inferiore a 160 km/h.
–

Rilevamento di animali più alti di 0,50
m.
Attivazione/Disattivazione
Questa funzione si imposta tramite il
menu Illumin esterna/Veicolo del display
touch screen.
Funzionamento
Se la funzione è selezionata, ma la
visualizzazione sul quadro strumenti e gli
allarmi non sono disponibili (in modalità "Visione
notturna"), la spia si accende in grigio.
Se tutte le condizioni di funzionamento
sono soddisfatte, questa spia si accende
in verde e la visualizzazione sul quadro
strumenti (con la modalità "Visione notturna"
selezionata) e l'emissione degli allarmi diventano
disponibili.
Se alcune condizioni di funzionamento
non sono soddisfatte (velocità o
temperatura), la spia si accende in arancione: è
disponibile solo la visualizzazione sul quadro
strumenti (in modalità "Visione notturna"). Gli allarmi non sono disponibili se la luce esterna
è troppo intensa o se i fari anabbaglianti non
sono attivati.




La gamma di rilevamento della telecamera
è compresa tra 15 m (per i pedoni) e 200 m,
secondo le condizioni di visibilità.
L'immagine inviata dalla telecamera viene
visualizzata in tonalità di grigio sul quadro
strumenti, con gli oggetti caldi più chiari rispetto
agli oggetti freddi.
Quando vengono rilevati, i pedoni o gli animali
appaiono in riquadri gialli.
Quando il sistema rileva un rischio
di impatto con pedoni o animali,
invia un allarme: uno di questi simboli appare al
centro del quadro strumenti. La relativa sagoma
è visualizzata in un riquadro rosso.
Se la modalità di visualizzazione "Visione
notturna" non è stata selezionata, l'allarme viene
attivato sotto forma di finestra temporanea.
In caso di allarme, il guidatore può intervenire
con una sterzata o una frenata.
Limiti di funzionamento
Le seguenti situazioni possono interferire con il
sistema o impedirne il funzionamento:
–

condizioni di scarsa visibilità (nevicata, pioggia
battente, nebbia fitta);
–


telecamera coperta da neve, fango o polvere;
–


telecamera graffiata dal passaggio ripetuto
attraverso le spazzole di un impianto di lavaggio;
–


temperatura esterna molto elevata;
–


in cima o in fondo a una pendenza ripida;
–


su una strada molto tortuosa;
–


in una curva;
–


dopo un urto che potrebbe aver compromesso
le impostazioni della telecamera o averla
danneggiata;
–


dopo una riverniciatura della griglia non
effettuata dalla Rete PEUGEOT

o da un
riparatore qualificato;

81
Illuminazione e visibilità
4Raccomandazioni generali
per la manutenzione
La telecamera a infrarossi presenta un ugello
collegato al sistema lavacristallo anteriore del
veicolo.
L’ugello entra in funzione ogni 5 attivazioni del
lavacristallo.
Controllare periodicamente che la telecamera
sia pulita.
In condizioni meteo avverse o invernali,
accertarsi che la telecamera non sia coperta da
fango, ghiaccio o neve.
Anomalia
In caso di anomalia, questa spia si
accende in arancione sul quadro
strumenti, accompagnata dalla visualizzazione di
un messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Comandi del tergicristallo
Prima di utilizzare il tergicristallo in
condizioni invernali, eliminare eventuale
neve, ghiaccio o brina sul parabrezza e
attorno ai bracci e alle spazzole del
tergicristallo.
Non mettere in funzione il tergicristallo
quando il parabrezza è asciutto. Con
clima molto freddo o molto caldo, verificare
che le spazzole del tergicristallo non siano
incollate al parabrezza prima di metterle in
funzione.
Dopo aver utilizzato un impianto di
lavaggio automatico, si potrebbero
percepire temporaneamente rumori anomali o
prestazioni scarse del tergicristallo.
Non è
necessario sostituire le spazzole del
tergicristallo.
Tergicristallo



► Per selezionare la velocità di funzionamento:
sollevare o abbassa re il comando sulla posizione
desiderata.
Funzionamento veloce (pioggia battente)
Funzionamento normale (pioggia
moderata)
Funzionamento a intermittenza
(proporzionale alla velocità del veicolo)
Spegnimento
Funzionamento automatico
Leggere la sezione corrispondente.
In posizione 1 o 2, la frequenza di
funzionamento diminuisce
automaticamente se la velocità del veicolo
scende al di sotto di 5
km/h.
Quando la velocità del veicolo supera
nuovamente i 10
km/h, la frequenza di
funzionamento torna all'impostazione
originaria (veloce o normale).
Dopo l'interruzione del contatto, i
tergicristallo potrebbero muoversi
leggermente alla base del parabrezza.
Se il contatto è stato interrotto con il
tergicristallo attivo, è necessario azionare
nuovamente il comando per riattivare il
tergicristallo al nuovo inserimento del contatto
(se il contatto non è stato interrotto per meno
di un minuto).
Movimento singolo
► Tirare brevemente il comando.
Lavacristallo anteriore
► Tenere tirato il comando del tergicristallo
verso di sé.

82
Illuminazione e visibilità

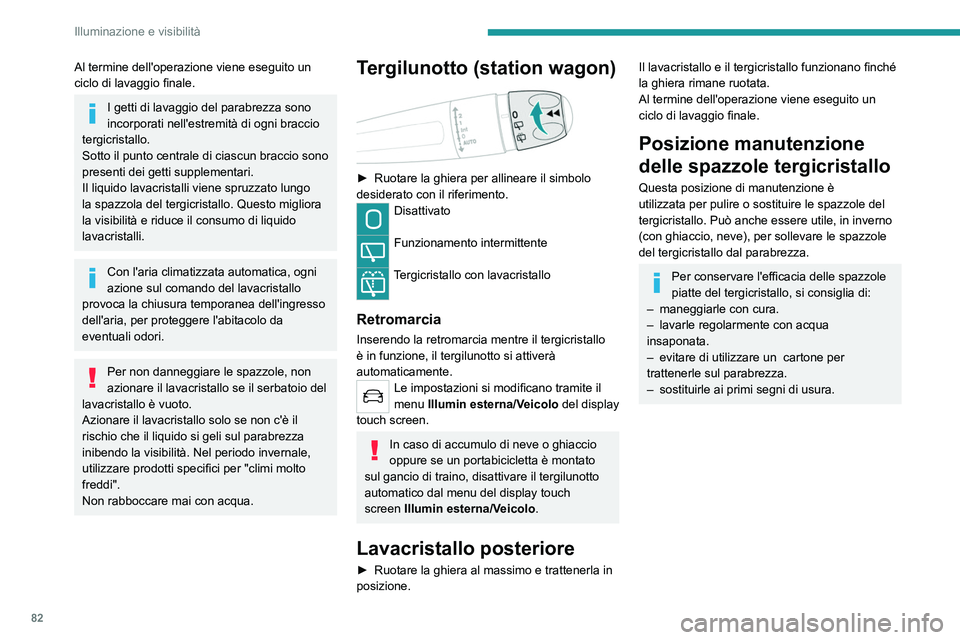

Al termine dell'operazione viene eseguito un
ciclo di lavaggio finale.
I getti di lavaggio del parabrezza sono
incorporati nell'estremità di ogni braccio
tergicristallo.
Sotto il punto centrale di ciascun braccio sono
presenti dei getti supplementari.
Il liquido lavacristalli viene spruzzato lungo
la spazzola del tergicristallo. Questo migliora
la visibilità e riduce il consumo di liquido
lavacristalli.
Con l'aria climatizzata automatica, ogni
azione sul comando del lavacristallo
provoca la chiusura temporanea dell'ingresso
dell'aria, per proteggere l'abitacolo da
eventuali odori.
Per non danneggiare le spazzole, non
azionare il lavacristallo se il serbatoio del
lavacristallo è vuoto.
Azionare il lavacristallo solo se non c'è il
rischio che il liquido si geli sul parabrezza
inibendo la visibilità. Nel periodo invernale,
utilizzare prodotti specifici per "climi molto
freddi".
Non rabboccare mai con acqua.
Tergilunotto (station wagon)

► Ruotare la ghiera per allineare il simbolo
desiderato con il riferimento.
Disattivato
Funzionamento intermittente
Tergicristallo con lavacristallo
Retromarcia
Inserendo la retromarcia mentre il tergicristallo
è in funzione, il tergilunotto si attiverà
automaticamente.
Le impostazioni si modificano tramite il
menu Illumin esterna/Veicolo del display
touch screen.
In caso di accumulo di neve o ghiaccio
oppure se un portabicicletta è montato
sul gancio di traino, disattivare il tergilunotto
automatico dal menu del display touch
screen
Illumin esterna/Veicolo.
Lavacristallo posteriore
► Ruotare la ghiera al massimo e trattenerla in
posizione.
Il lavacristallo e il tergicristallo funzionano finché
la ghiera rimane ruotata.
Al termine dell'operazione viene eseguito un
ciclo di lavaggio finale.
Posizione manutenzione
delle spazzole tergicristallo
Questa posizione di manutenzione è
utilizzata per pulire o sostituire le spazzole del
tergicristallo. Può anche essere utile, in inverno
(con ghiaccio, neve), per sollevare le spazzole
del tergicristallo dal parabrezza.
Per conservare l'efficacia delle spazzole
piatte del tergicristallo, si consiglia di:
–

maneggiarle con cura.
–


lavarle regolarmente con acqua
insaponata.
–


evitare di utilizzare un
cartone per
trattenerle sul parabrezza.
–

sostituirle ai primi segni di usura.

83

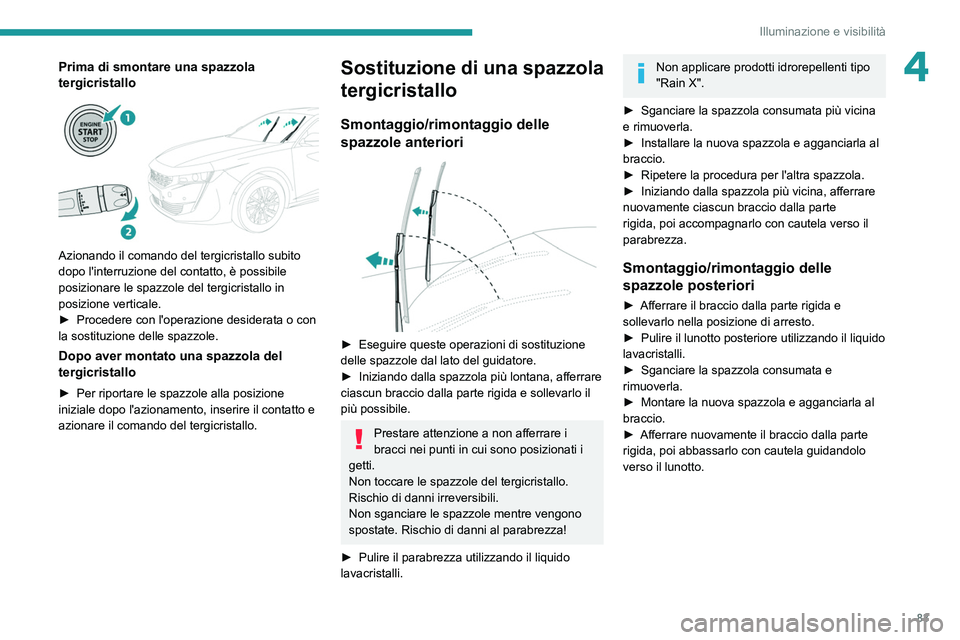

Illuminazione e visibilità
4Prima di smontare una spazzola
tergicristallo


Azionando il comando del tergicristallo subito
dopo l'interruzione del contatto, è possibile
posizionare le spazzole del tergicristallo in
posizione verticale.
►
Procedere con l'operazione desiderata o con
la sostituzione delle spazzole.
Dopo aver montato una spazzola del
tergicristallo
► Per riportare le spazzole alla posizione
iniziale dopo l'azionamento, inserire il contatto e
azionare il comando del tergicristallo.
Sostituzione di una spazzola
tergicristallo
Smontaggio/rimontaggio delle
spazzole anteriori


► Eseguire queste operazioni di sostituzione
delle spazzole dal lato del guidatore.
►

Iniziando dalla spazzola più lontana, afferrare
ciascun braccio dalla parte rigida e sollevarlo il
più possibile.
Prestare attenzione a non afferrare i
bracci nei punti in cui sono posizionati i
getti.
Non toccare le spazzole del tergicristallo.
Rischio di danni irreversibili.
Non sganciare le spazzole mentre vengono
spostate. Rischio di danni al parabrezza!
►

Pulire il parabrezza utilizzando il liquido
lavacristalli.
Non applicare prodotti idrorepellenti tipo
"Rain X".
►

Sganciare la spazzola consumata più vicina
e rimuoverla.
►


Installare la nuova spazzola e agganciarla al
braccio.
►


Ripetere la procedura per l'altra spazzola.
►


Iniziando dalla spazzola più vicina, afferrare
nuovamente ciascun braccio dalla parte
rigida, poi accompagnarlo con cautela verso il
parabrezza.
Smontaggio/rimontaggio delle
spazzole posteriori
► Afferrare il braccio dalla parte rigida e
sollevarlo nella posizione di arresto.
►

Pulire il lunotto posteriore utilizzando il liquido
lavacristalli.
►


Sganciare la spazzola consumata e
rimuoverla.
►


Montare la nuova spazzola e agganciarla al
braccio.
►


Afferrare nuovamente il braccio dalla parte
rigida, poi abbassarlo con cautela guidandolo
verso il lunotto.

84
Illuminazione e visibilità
Funzionamento
automatico del
tergicristallo
Nella modalità AUTO, i tergicristallo funzionano
automaticamente e si adattano all'intensità della
pioggia.
Il rilevamento avviene tramite un sensore di
pioggia/irraggiamento solare ubicato nella parte
superiore centrale del parabrezza, dietro il
retrovisore interno.
Evitare di coprire il sensore di pioggia/
luminosità.
In caso di lavaggio in un impianto automatico,
disattivare i tergicristalli automatici e
disinserire il contatto.
In inverno, attendere lo sbrinamento completo
del parabrezza prima di azionare i tergicristalli
automatici.
Attivazione

► Dare un impulso breve verso il basso al
comando.
Un movimento completo del tergicristallo
conferma che la richiesta è stata accettata.
Questa spia si accende sul quadro
strumenti, accompagnata da un
messaggio.
Spegnimento
► Dare al comando un nuovo impulso breve
verso il basso o posizionarlo su un'altra
posizione ( Int
, 1 o 2).
Questa spia si spegne sul quadro
strumenti, accompagnata da un
messaggio.
Se il contatto è stato interrotto per oltre
un minuto, occorre riattivare il
funzionamento automatico del tergicristallo
spingendo il comando verso il basso.
Anomalia
In caso di anomalia del funzionamento
automatico, il tergicristallo funziona in modo
intermittente.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.

85

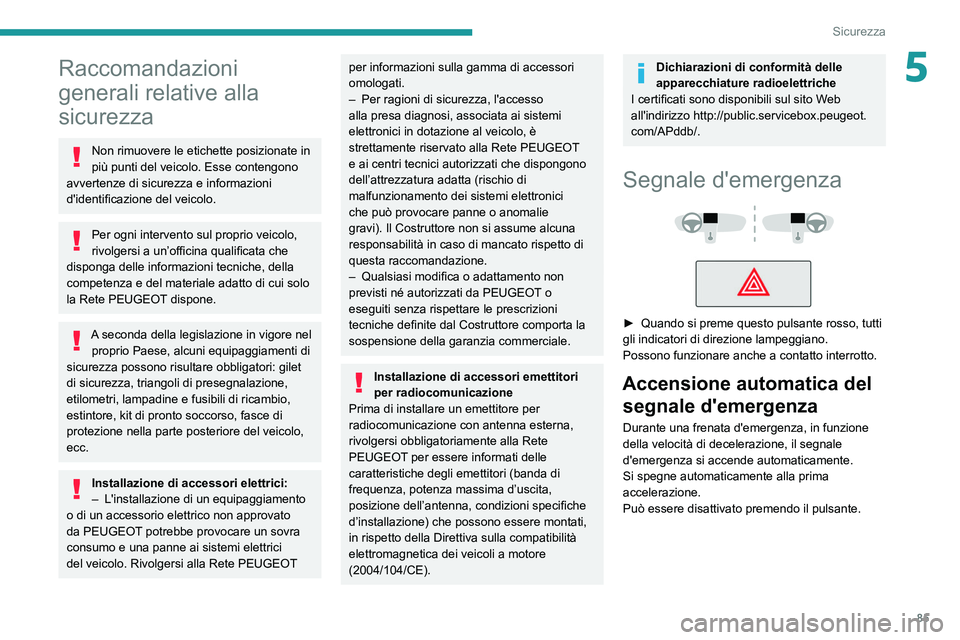

Sicurezza
5Raccomandazioni
generali relative alla
sicurezza
Non rimuovere le etichette posizionate in
più punti del veicolo. Esse contengono
avvertenze di sicurezza e informazioni
d'identificazione del veicolo.
Per ogni intervento sul proprio veicolo,
rivolgersi a un’officina qualificata che
disponga delle informazioni tecniche, della
competenza e del materiale adatto di cui solo
la Rete PEUGEOT dispone.
A seconda della legislazione in vigore nel proprio Paese, alcuni equipaggiamenti di
sicurezza possono risultare obbligatori: gilet
di sicurezza, triangoli di presegnalazione,
etilometri, lampadine e fusibili di ricambio,
estintore, kit di pronto soccorso, fasce di
protezione nella parte posteriore del veicolo,
ecc.
Installazione di accessori elettrici:
– L'installazione di un equipaggiamento
o di un accessorio elettrico non approvato
da PEUGEOT
potrebbe provocare un sovra
consumo e una panne ai sistemi elettrici
del veicolo. Rivolgersi alla Rete PEUGEOT
per informazioni sulla gamma di accessori
omologati.
–

Per ragioni di sicurezza, l'accesso
alla presa diagnosi, associata ai sistemi
elettronici in dotazione al veicolo, è
strettamente riservato alla Rete PEUGEOT


e ai centri tecnici autorizzati che dispongono
dell’attrezzatura adatta (rischio di
malfunzionamento dei sistemi elettronici
che può provocare panne o anomalie
gravi). Il Costruttore non si assume alcuna
responsabilità in caso di mancato rispetto di
questa raccomandazione.
–

Qualsiasi modifica o adattamento non
previsti né autorizzati da PEUGEOT

o
eseguiti senza rispettare le prescrizioni
tecniche definite dal Costruttore comporta la
sospensione della garanzia commerciale.
Installazione di accessori emettitori
per radiocomunicazione
Prima di installare un emettitore per
radiocomunicazione con antenna esterna,
rivolgersi obbligatoriamente alla Rete
PEUGEOT per essere informati delle
caratteristiche degli emettitori (banda di
frequenza, potenza massima d’uscita,
posizione dell’antenna, condizioni specifiche
d’installazione) che possono essere montati,
in rispetto della Direttiva sulla compatibilità
elettromagnetica dei veicoli a motore
(2004/104/CE).
Dichiarazioni di conformità delle
apparecchiature radioelettriche
I certificati sono disponibili sul sito Web
all'indirizzo http://public.servicebox.peugeot.
com/APddb/.
Segnale d'emergenza



► Quando si preme questo pulsante rosso, tutti
gli indicatori di direzione lampeggiano.
Possono funzionare anche a contatto interrotto.
Accensione automatica del segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della velocità di decelerazione, il segnale
d'emergenza si accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
Può essere disattivato premendo il pulsante.

86
Sicurezza
Un'anomalia del sistema non impedisce
di guidare il veicolo.
Trattamento dei dati
Il trattamento dei dati personali mediante
il sistema "Peugeot Connect SOS" (PE112)
viene effettuato in conformità con le norme
in materia di protezione dei dati personali
stabilite dal Regolamento 2016/679 e
dalla Direttiva 2002/58/CE del Parlamento
europeo e del Consiglio e ha come scopo
la salvaguardia degli interessi vitali delle
persone interessate in accordo con l'Articolo
6.1, punto d) del Regolamento 2016/679.
Il trattamento dei dati personali è strettamente
limitato alla gestione del sistema "Peugeot
Connect SOS" utilizzato con il numero di
emergenza europeo unico 112.
Il sistema "Peugeot Connect SOS"
raccogliere e utilizza solo i seguenti dati
relativi al veicolo: numero di telaio, tipo
(veicolo per il trasporto di passeggeri
o veicolo commerciale leggero), tipo di
carburante o di energia, le tre ultime
posizioni e la direzione seguita, un file log
con timestamp che registra l'attivazione
automatica del sistema.
I destinatari dei dati trattati sono i centri
di raccolta delle chiamate di emergenza
* In funzione della copertura geografica di "Peugeot Connect SOS", "Peugeot Connect Assistance" e della lingua ufficiale selezionata dal guidatore del
veicolo.
La lista dei Paesi coperti e dei servizitelematici forniti è disponib\
ile presso la Rete o sul sito Web del proprio Paese.

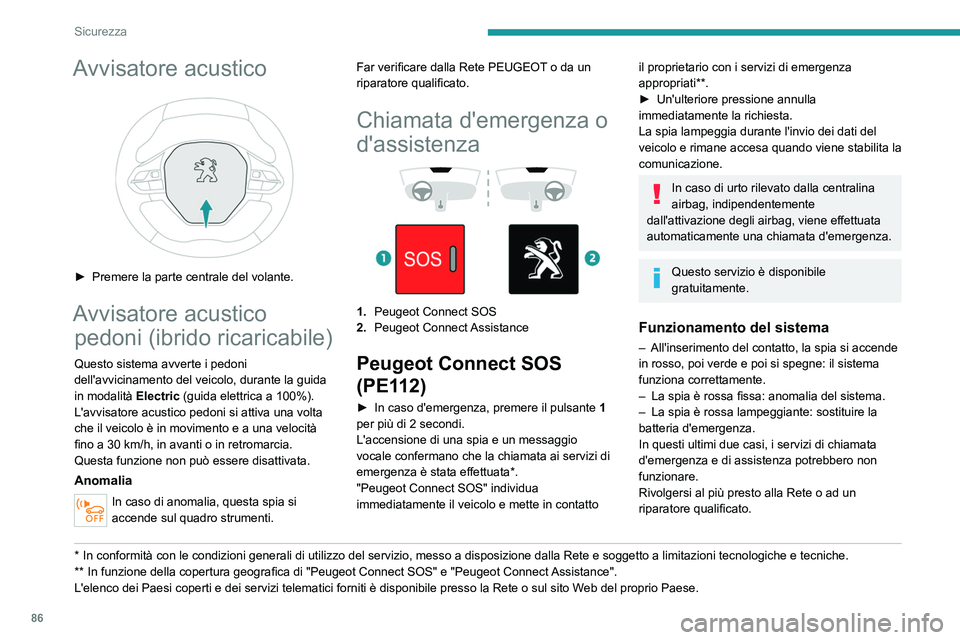

Avvisatore acustico

► Premere la parte centrale del volante.
Avvisatore acustico pedoni (ibrido ricaricabile)
Questo sistema avverte i pedoni
dell'avvicinamento del veicolo, durante la guida
in modalità Electric (guida elettrica a 100%).
L'avvisatore acustico pedoni si attiva una volta
che il veicolo è in movimento e a una velocità
fino a 30
km/h, in avanti o in retromarcia.
Questa funzione non può essere disattivata.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti.
* In conformità con le condizioni generali di utilizzo del servizio, messo a disposizione da\
lla Rete e soggetto a limitazioni tecnologiche e tecniche.
** In funzione della copertura geografica di "Peugeot Connect SOS" e "Peugeot Connect Assistance".
L'elenco dei Paesi coperti e dei servizi telematici forniti è disponi\
bile presso la Rete o sul sito Web del proprio Paese. Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Chiamata d'emergenza o
d'assistenza




1. Peugeot Connect SOS
2. Peugeot Connect Assistance
Peugeot Connect SOS
(PE112)
► In caso d'emergenza, premere il pulsante 1
per più di 2 secondi.
L'accensione di una spia e un messaggio
vocale confermano che la chiamata ai servizi di
emergenza è stata effettuata*.
"Peugeot Connect SOS" individua
immediatamente il veicolo e mette in contatto
il proprietario con i servizi di emergenza
appropriati**.
►

Un'ulteriore pressione annulla
immediatamente la richiesta.
La spia lampeggia durante l'invio dei dati del
veicolo e rimane accesa quando viene stabilita la
comunicazione.
In caso di urto rilevato dalla centralina
airbag, indipendentemente
dall'attivazione degli airbag, viene effettuata
automaticamente una chiamata d'emergenza.
Questo servizio è disponibile
gratuitamente.
Funzionamento del sistema
– All'inserimento del contatto, la spia si accende
in rosso, poi verde e poi si spegne: il sistema
funziona correttamente.
–

La spia è rossa fissa: anomalia del sistema.
–


La spia è rossa lampeggiante: sostituire la
batteria d'emergenza.
In questi ultimi due casi, i servizi di chiamata
d'emergenza e di assistenza potrebbero non
funzionare.
Rivolgersi al più presto alla Rete o ad un
riparatore qualificato.
