2021 PEUGEOT 508 Manuale duso (in Italian)

143
Guida

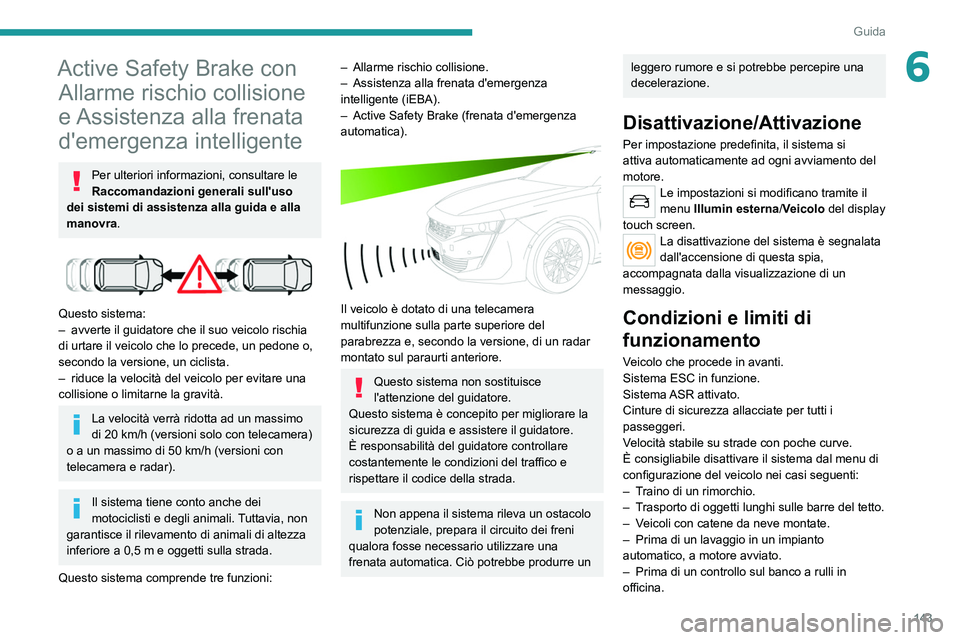

6Active Safety Brake con Allarme rischio collisione
e Assistenza alla frenata
d'emergenza intelligente
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema:
– avverte il guidatore che il suo veicolo rischia
di urtare il veicolo che lo precede, un pedone o,
secondo la versione, un ciclista.
–

riduce la velocità del veicolo per evitare una
collisione o limitarne la gravità.
La velocità verrà ridotta ad un massimo
di 20 km/h (versioni solo con telecamera)
o a un massimo di 50
km/h (versioni con
telecamera e radar).
Il sistema tiene conto anche dei
motociclisti e degli animali. Tuttavia, non
garantisce il rilevamento di animali di altezza
inferiore a 0,5
m e oggetti sulla strada.
Questo sistema comprende tre funzioni:
– Allarme rischio collisione.
– Assistenza alla frenata d'emergenza
intelligente (iEBA).
–

Active Safety Brake (frenata d'emergenza
automatica).


Il veicolo è dotato di una telecamera
multifunzione sulla parte superiore del
parabrezza e, secondo la versione, di un radar
montato sul paraurti anteriore.
Questo sistema non sostituisce
l'attenzione del guidatore.
Questo sistema è concepito per migliorare la
sicurezza di guida e assistere il guidatore.
È responsabilità del guidatore controllare
costantemente le condizioni del traffico e
rispettare il codice della strada.
Non appena il sistema rileva un ostacolo
potenziale, prepara il circuito dei freni
qualora fosse necessario utilizzare una
frenata automatica. Ciò potrebbe produrre un
leggero rumore e si potrebbe percepire una
decelerazione.
Disattivazione/Attivazione
Per impostazione predefinita, il sistema si
attiva automaticamente ad ogni avviamento del
motore.
Le impostazioni si modificano tramite il
menu Illumin esterna/Veicolo del display
touch screen.
La disattivazione del sistema è segnalata
dall'accensione di questa spia,
accompagnata dalla visualizzazione di un
messaggio.
Condizioni e limiti di
funzionamento
Veicolo che procede in avanti.
Sistema ESC in funzione.
Sistema ASR attivato.
Cinture di sicurezza allacciate per tutti i
passeggeri.
Velocità stabile su strade con poche curve.
È consigliabile disattivare il sistema dal menu di
configurazione del veicolo nei casi seguenti:
–

T
raino di un rimorchio.
–

T
rasporto di oggetti lunghi sulle barre del tetto.
–

V
eicoli con catene da neve montate.
–

Prima di un lavaggio in un impianto
automatico, a motore avviato.
–


Prima di un controllo sul banco a rulli in
officina.

144
Guida
Active Safety Brake

Questa funzione, chiamata anche frenata
automatica d'emergenza, interviene dopo
l'allarme, se il guidatore non reagisce in modo
tempestivo e non aziona i freni.
Questo sistema ha l'obiettivo di ridurre la velocità
d'impatto o di evitare un urto del veicolo in caso
di mancato intervento da parte del guidatore.
La velocità verrà ridotta ad un massimo
di 20 km/h (versioni solo con telecamera)
o a un massimo di 50 km/h (versioni con
telecamera e radar).
Funzionamento
Il sistema funziona nelle seguenti condizioni:

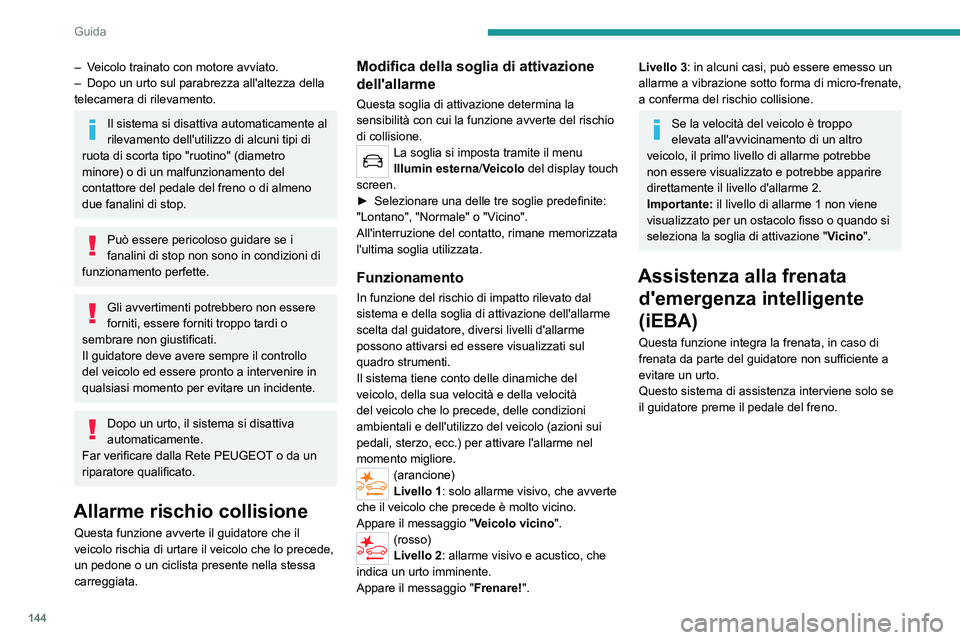

– Veicolo trainato con motore avviato.
– Dopo un urto sul parabrezza all'altezza della
telecamera di rilevamento.
Il sistema si disattiva automaticamente al
rilevamento dell'utilizzo di alcuni tipi di
ruota di scorta tipo "ruotino" (diametro
minore) o di un malfunzionamento del
contattore del pedale del freno o di almeno
due fanalini di stop.
Può essere pericoloso guidare se i
fanalini di stop non sono in condizioni di
funzionamento perfette.
Gli avvertimenti potrebbero non essere
forniti, essere forniti troppo tardi o
sembrare non giustificati.
Il guidatore deve avere sempre il controllo
del veicolo ed essere pronto a intervenire in
qualsiasi momento per evitare un incidente.
Dopo un urto, il sistema si disattiva
automaticamente.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Allarme rischio collisione
Questa funzione avverte il guidatore che il
veicolo rischia di urtare il veicolo che lo precede,
un pedone o un ciclista presente nella stessa
carreggiata.
Modifica della soglia di attivazione
dell'allarme
Questa soglia di attivazione determina la
sensibilità con cui la funzione avverte del rischio
di collisione.
La soglia si imposta tramite il menu
Illumin esterna/Veicolo del display touch
screen.
►

Selezionare una delle tre soglie predefinite:
"Lontano", "Normale" o "V

icino".
All'interruzione del contatto, rimane memorizzata
l'ultima soglia utilizzata.
Funzionamento
In funzione del rischio di impatto rilevato dal
sistema e della soglia di attivazione dell'allarme
scelta dal guidatore, diversi livelli d'allarme
possono attivarsi ed essere visualizzati sul
quadro strumenti.
Il sistema tiene conto delle dinamiche del
veicolo, della sua velocità e della velocità
del veicolo che lo precede, delle condizioni
ambientali e dell'utilizzo del veicolo (azioni sui
pedali, sterzo, ecc.) per attivare l'allarme nel
momento migliore.
(arancione)
Livello 1 : solo allarme visivo, che avverte
che il veicolo che precede è molto vicino.
Appare il messaggio " Veicolo vicino".
(rosso)
Livello 2: allarme visivo e acustico, che
indica un urto imminente.
Appare il messaggio " Frenare!".
Livello 3: in alcuni casi, può essere emesso un
allarme a vibrazione sotto forma di micro-frenate,
a conferma del rischio collisione.
Se la velocità del veicolo è troppo
elevata all'avvicinamento di un altro
veicolo, il primo livello di allarme potrebbe
non essere visualizzato e potrebbe apparire
direttamente il livello d'allarme 2.
Importante: il livello di allarme 1 non viene
visualizzato per un ostacolo fisso o quando si
seleziona la soglia di attivazione " Vicino".
Assistenza alla frenata
d'emergenza intelligente
(iEBA)
Questa funzione integra la frenata, in caso di
frenata da parte del guidatore non sufficiente a
evitare un urto.
Questo sistema di assistenza interviene solo se
il guidatore preme il pedale del freno.

145
Guida

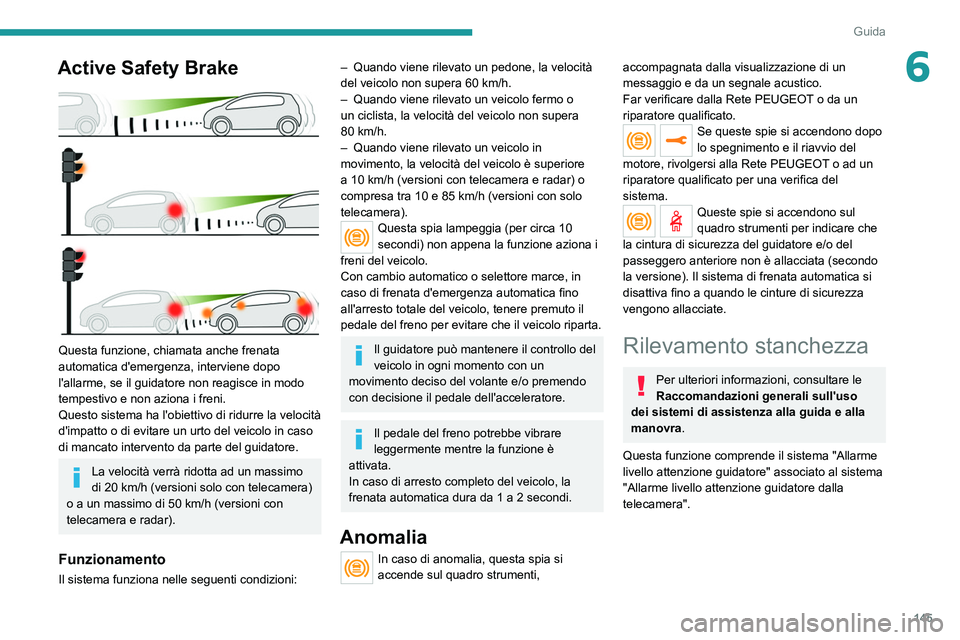

6Active Safety Brake

Questa funzione, chiamata anche frenata
automatica d'emergenza, interviene dopo
l'allarme, se il guidatore non reagisce in modo
tempestivo e non aziona i freni.
Questo sistema ha l'obiettivo di ridurre la velocità
d'impatto o di evitare un urto del veicolo in caso
di mancato intervento da parte del guidatore.
La velocità verrà ridotta ad un massimo
di 20 km/h (versioni solo con telecamera)
o a un massimo di 50
km/h (versioni con
telecamera e radar).
Funzionamento
Il sistema funziona nelle seguenti condizioni:
– Quando viene rilevato un pedone, la velocità
del veicolo non supera 60 km/h.
–

Quando viene rilevato un veicolo fermo o
un ciclista, la velocità del veicolo non supera
80

km/h.
–

Quando viene rilevato un veicolo in
movimento, la velocità del veicolo è superiore
a 10

km/h (versioni con telecamera e radar) o
compresa tra 10 e 85
km/h (versioni con solo
telecamera).
Questa spia lampeggia (per circa 10
secondi) non appena la funzione aziona i
freni del veicolo.
Con cambio automatico o selettore marce, in
caso di frenata d'emergenza automatica fino
all'arresto totale del veicolo, tenere premuto il
pedale del freno per evitare che il veicolo riparta.
Il guidatore può mantenere il controllo del
veicolo in ogni momento con un
movimento deciso del volante e/o premendo
con decisione il pedale dell'acceleratore.
Il pedale del freno potrebbe vibrare
leggermente mentre la funzione è
attivata.
In caso di arresto completo del veicolo, la
frenata automatica dura da 1 a 2 secondi.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Se queste spie si accendono dopo
lo spegnimento e il riavvio del
motore, rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per una verifica del
sistema.
Queste spie si accendono sul
quadro strumenti per indicare che
la cintura di sicurezza del guidatore e/o del
passeggero anteriore non è allacciata (secondo
la versione). Il sistema di frenata automatica si
disattiva fino a quando le cinture di sicurezza
vengono allacciate.
Rilevamento stanchezza
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questa funzione comprende il sistema "Allarme
livello attenzione guidatore" associato al sistema
"Allarme livello attenzione guidatore dalla
telecamera".

146
Guida

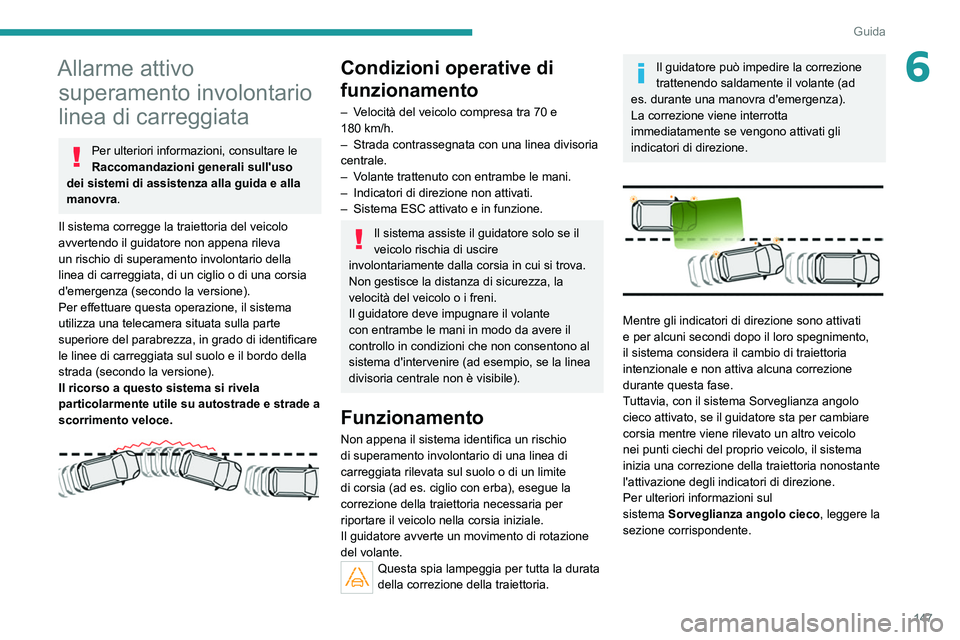

Allarme attivo superamento involontario
linea di carreggiata
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Il sistema corregge la traiettoria del veicolo
avvertendo il guidatore non appena rileva
un rischio di superamento involontario della
linea di carreggiata, di un ciglio o di una corsia
d'emergenza (secondo la versione).
Per effettuare questa operazione, il sistema
utilizza una telecamera situata sulla parte
superiore del parabrezza, in grado di identificare
le linee di carreggiata sul suolo e il bordo della
strada (secondo la versione).
Il ricorso a questo sistema si rivela
particolarmente utile su autostrade e strade a
scorrimento veloce.

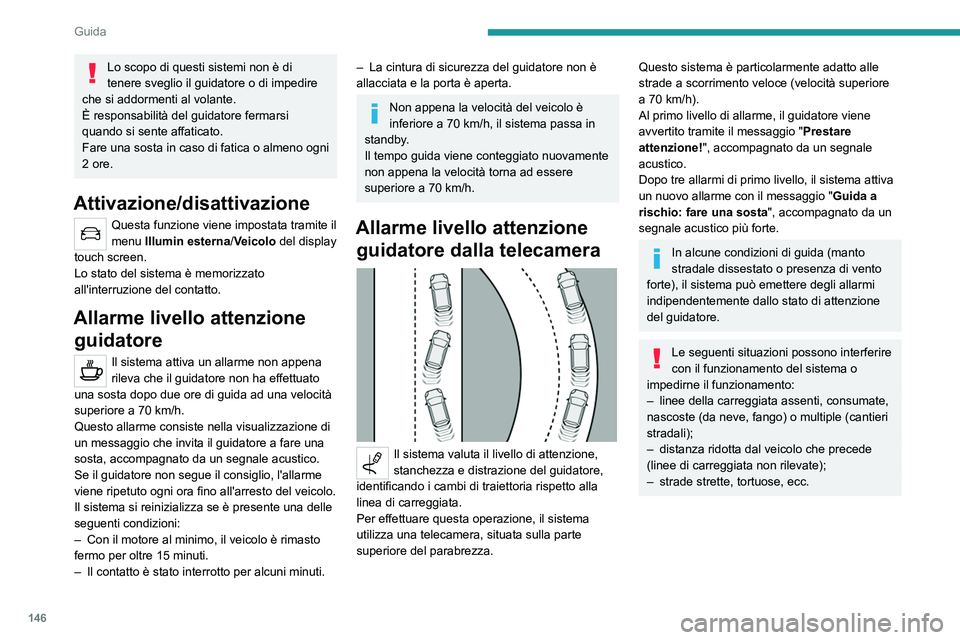

Lo scopo di questi sistemi non è di
tenere sveglio il guidatore o di impedire
che si addormenti al volante.
È responsabilità del guidatore fermarsi
quando si sente affaticato.
Fare una sosta in caso di fatica o almeno ogni
2 ore.
Attivazione/disattivazione
Questa funzione viene impostata tramite il
menu Illumin esterna/Veicolo del display
touch screen.
Lo stato del sistema è memorizzato
all'interruzione del contatto.
Allarme livello attenzione guidatore
Il sistema attiva un allarme non appena
rileva che il guidatore non ha effettuato
una sosta dopo due ore di guida ad una velocità
superiore a 70
km/h.
Questo allarme consiste nella visualizzazione di
un messaggio che invita il guidatore a fare una
sosta, accompagnato da un segnale acustico.
Se il guidatore non segue il consiglio, l'allarme
viene ripetuto ogni ora fino all'arresto del veicolo.
Il sistema si reinizializza se è presente una delle
seguenti condizioni:
–

Con il motore al minimo, il veicolo è rimasto
fermo per oltre 15 minuti.
–


Il contatto è stato interrotto per alcuni minuti.
– La cintura di sicurezza del guidatore non è
allacciata e la porta è aperta.
Non appena la velocità del veicolo è
inferiore a 70 km/h, il sistema passa in
standby.
Il tempo guida viene conteggiato nuovamente
non appena la velocità torna ad essere
superiore a 70
km/h.
Allarme livello attenzione guidatore dalla telecamera


Il sistema valuta il livello di attenzione,
stanchezza e distrazione del guidatore,
identificando i cambi di traiettoria rispetto alla
linea di carreggiata.
Per effettuare questa operazione, il sistema
utilizza una telecamera, situata sulla parte
superiore del parabrezza.
Questo sistema è particolarmente adatto alle
strade a scorrimento veloce (velocità superiore
a 70
km/h).
Al primo livello di allarme, il guidatore viene
avvertito tramite il messaggio " Prestare
attenzione!", accompagnato da un segnale
acustico.
Dopo tre allarmi di primo livello, il sistema attiva
un nuovo allarme con il messaggio " Guida a
rischio: fare una sosta", accompagnato da un
segnale acustico più forte.
In alcune condizioni di guida (manto
stradale dissestato o presenza di vento
forte), il sistema può emettere degli allarmi
indipendentemente dallo stato di attenzione
del guidatore.
Le seguenti situazioni possono interferire
con il funzionamento del sistema o
impedirne il funzionamento:
–

linee della carreggiata assenti, consumate,
nascoste (da neve, fango) o multiple (cantieri
stradali);
–


distanza ridotta dal veicolo che precede
(linee di carreggiata non rilevate);
–


strade strette, tortuose, ecc.

147
Guida
6Allarme attivo superamento involontario
linea di carreggiata
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Il sistema corregge la traiettoria del veicolo
avvertendo il guidatore non appena rileva
un rischio di superamento involontario della
linea di carreggiata, di un ciglio o di una corsia
d'emergenza (secondo la versione).
Per effettuare questa operazione, il sistema
utilizza una telecamera situata sulla parte
superiore del parabrezza, in grado di identificare
le linee di carreggiata sul suolo e il bordo della
strada (secondo la versione).
Il ricorso a questo sistema si rivela
particolarmente utile su autostrade e strade a
scorrimento veloce.


Condizioni operative di
funzionamento
– Velocità del veicolo compresa tra 70 e
180 km/h.
–

Strada contrassegnata con una linea divisoria
centrale.
–


V
olante trattenuto con entrambe le mani.
–

Indicatori di direzione non attivati.
–


Sistema ESC attivato e in funzione.
Il sistema assiste il guidatore solo se il
veicolo rischia di uscire
involontariamente dalla corsia in cui si trova.
Non gestisce la distanza di sicurezza, la
velocità del veicolo o i freni.
Il guidatore deve impugnare il volante
con entrambe le mani in modo da avere il
controllo in condizioni che non consentono al
sistema d'intervenire (ad esempio, se la linea
divisoria centrale non è visibile).
Funzionamento
Non appena il sistema identifica un rischio
di superamento involontario di una linea di
carreggiata rilevata sul suolo o di un limite
di corsia (ad es.
ciglio con erba), esegue la
correzione della traiettoria necessaria per
riportare il veicolo nella corsia iniziale.
Il guidatore avverte un movimento di rotazione
del volante.
Questa spia lampeggia per tutta la durata
della correzione della traiettoria.
Il guidatore può impedire la correzione
trattenendo saldamente il volante (ad
es.

durante una manovra d'emergenza).
La correzione viene interrotta
immediatamente se vengono attivati gli
indicatori di direzione.


Mentre gli indicatori di direzione sono attivati
e per alcuni secondi dopo il loro spegnimento,
il sistema considera il cambio di traiettoria
intenzionale e non attiva alcuna correzione
durante questa fase.
Tuttavia, con il sistema Sorveglianza angolo
cieco attivato, se il guidatore sta per cambiare
corsia mentre viene rilevato un altro veicolo
nei punti ciechi del proprio veicolo, il sistema
inizia una correzione della traiettoria nonostante
l'attivazione degli indicatori di direzione.
Per ulteriori informazioni sul
sistema
Sorveglianza angolo cieco , leggere la
sezione corrispondente.

148
Guida
Limiti di funzionamento
Il sistema passa automaticamente in standby nei
seguenti casi:
– ESC disattivato o in corso di regolazione.
– Velocità inferiore a 70 km/h o superiore a
180 km/h.
– Collegamento elettrico di un rimorchio.
– Rilevamento dell'utilizzo di una ruota di scorta
tipo "ruotino" (il rilevamento non è immediato, si
raccomanda di disattivare il sistema).
Se il sistema rileva che il guidatore non
trattiene a sufficienza il volante durante una correzione automatica della traiettoria,
interrompe la manovra. Si attiva un allarme per incoraggiare il guidatore a riprendere il
controllo del veicolo.
Situazioni di guida e allarmi associati
Per ricevere tutte le informazioni necessarie sul quadro strumenti, occo\
rre prima selezionare la modalità di visualizzazione " Guida".
La tabella di seguito descrive gli allarmi ed i messaggi visualizzati in\
varie situazioni di guida.
L'ordine di visualizzazione effettivo di questi allarmi potrebbe essere diverso.
Stato delle funzioni SpiaDisplay e/o messaggio
associato Commenti
OFF


(grigio)
Funzione disattivata.
ON

(grigio) Sistema attivato, requisiti non soddisfatti:
–

V
elocità inferiore a 70 km/h.
–
Nessun riconoscimento della linea di carreggiata.
–
Sistemi ASR/CDS disattivati o funzionamento del
sistema ESC attivato.
–

Guida "sportiva".
ON

(grigio)
Disattivazione/standby automatico della funzione (ad es.
rilevamento di un rimorchio, utilizzo della ruota di scorta
tipo "ruotino" in dotazione con il veicolo).
ON

(verde) Linea di carreggiata rilevata.
Velocità superiore a 70
km/h.

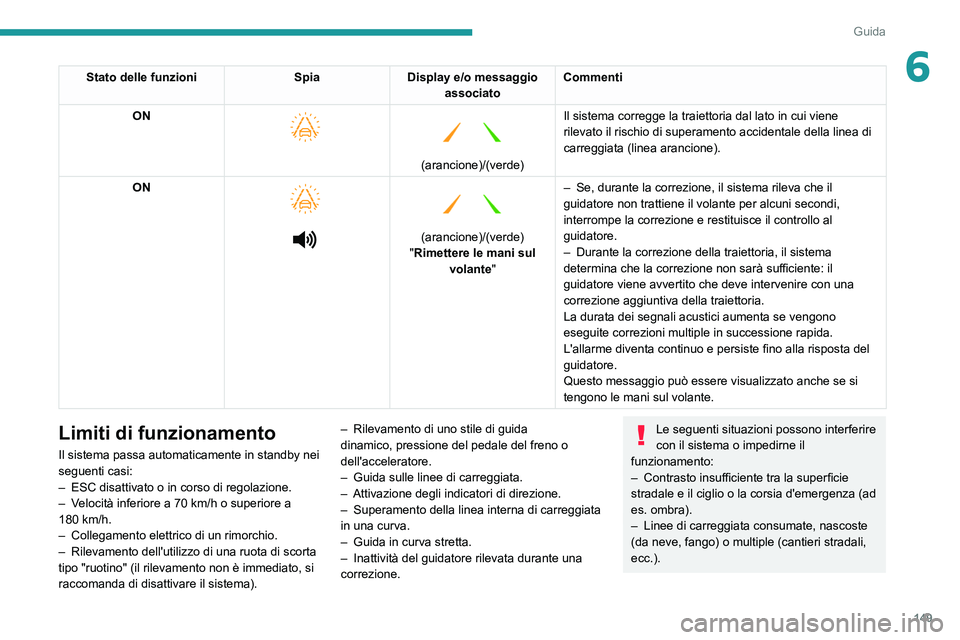

149
Guida
6Stato delle funzioniSpiaDisplay e/o messaggio
associato Commenti
ON


(arancione)/(verde)
Il sistema corregge la traiettoria dal lato in cui viene
rilevato il rischio di superamento accidentale della linea di
carreggiata (linea arancione).
ON




(arancione)/(verde)
"Rimettere le mani sul volante" –

Se, durante la correzione, il sistema rileva che il
guidatore non trattiene il volante per alcuni secondi,
interrompe la correzione e restituisce il controllo al
guidatore.
–
Durante la correzione della traiettoria, il sistema
determina che la correzione non sarà sufficiente: il
guidatore viene avvertito che deve intervenire con una
correzione aggiuntiva della traiettoria.
La durata dei segnali acustici aumenta se vengono
eseguite correzioni multiple in successione rapida.
L'allarme diventa continuo e persiste fino alla risposta del
guidatore.
Questo messaggio può essere visualizzato anche se si
tengono le mani sul volante.
Limiti di funzionamento
Il sistema passa automaticamente in standby nei
seguenti casi:
–

ESC disattivato o in corso di regolazione.
–


V
elocità inferiore a 70 km/h o superiore a
180
km/h.
–

Collegamento elettrico di un rimorchio.
–


Rilevamento dell'utilizzo di una ruota di scorta
tipo "ruotino" (il rilevamento non è immediato, si
raccomanda di disattivare il sistema). –


Rilevamento di uno stile di guida
dinamico, pressione del pedale del freno o
dell'acceleratore.
–


Guida sulle linee di carreggiata.
–


Attivazione degli indicatori di direzione.
–


Superamento della linea interna di carreggiata
in una curva.
–


Guida in curva stretta.
–


Inattività del guidatore rilevata durante una
correzione.
Le seguenti situazioni possono interferire
con il sistema o impedirne il
funzionamento:
–

Contrasto insufficiente tra la superficie
stradale e il ciglio o la corsia d'emergenza (ad
es. ombra).
–


Linee di carreggiata consumate, nascoste
(da neve, fango) o multiple (cantieri stradali,
ecc.).

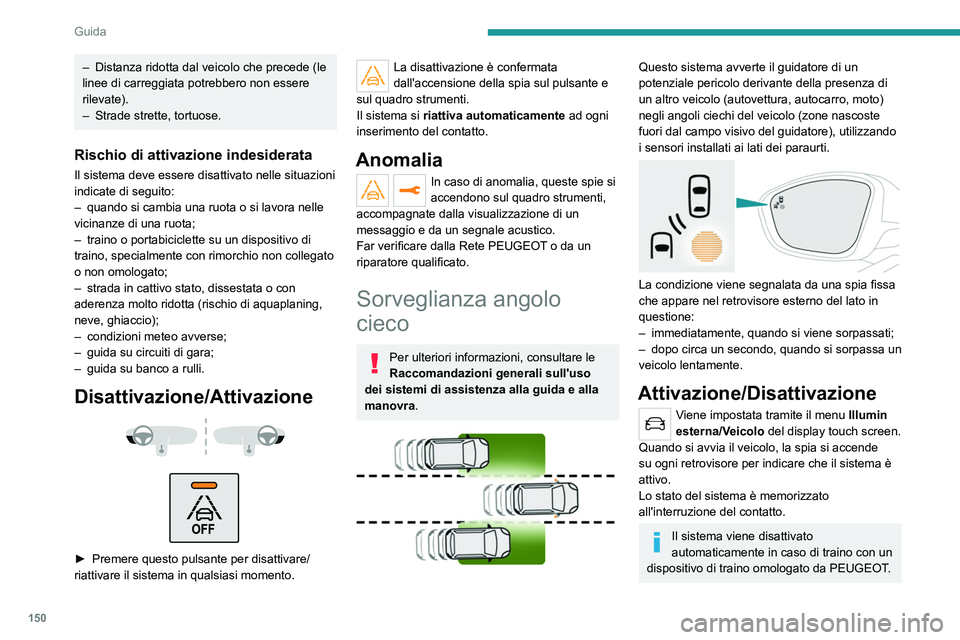

150
Guida
Condizioni operative di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione
e su corsie adiacenti.
– La velocità del veicolo deve essere compresa
tra 12 e 140 km/h (versioni senza Park Assist
o Full Park Assist) oppure tra 30 e 140 km/h
(versioni con Park Assist o Full Park Assist).
– Quando si sorpassa, la differenza di velocità è
inferiore a 10 km/h.
– Quando si è sorpassati, la differenza di
velocità è inferiore a 25 km/h.
– Il traffico è scorrevole.
– Il sorpasso di un veicolo richiede un
certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco.
– Si sta percorrendo un tratto rettilineo o
leggermente in curva.
– Il veicolo non traina un rimorchio, una roulotte,
ecc.
– Distanza ridotta dal veicolo che precede (le
linee di carreggiata potrebbero non essere
rilevate).
–

Strade strette, tortuose.
Rischio di attivazione indesiderata
Il sistema deve essere disattivato nelle situazioni
indicate di seguito:
–
quando si cambia una ruota o si lavora nelle
vicinanze di una ruota;
–


traino o portabiciclette su un dispositivo di
traino, specialmente con rimorchio non collegato
o non omologato;
–


strada in cattivo stato, dissestata o con
aderenza molto ridotta (rischio di aquaplaning,
neve, ghiaccio);
–


condizioni meteo avverse;
–


guida su circuiti di gara;
–


guida su banco a rulli.
Disattivazione/Attivazione



► Premere questo pulsante per disattivare/
riattivare il sistema in qualsiasi momento.
La disattivazione è confermata
dall'accensione della spia sul pulsante e
sul quadro strumenti.
Il sistema si riattiva automaticamente ad ogni
inserimento del contatto.
Anomalia
In caso di anomalia, queste spie si
accendono sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Sorveglianza angolo
cieco
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema avverte il guidatore di un
potenziale pericolo derivante della presenza di
un altro veicolo (autovettura, autocarro, moto)
negli angoli ciechi del veicolo (zone nascoste
fuori dal campo visivo del guidatore), utilizzando
i sensori installati ai lati dei paraurti.


La condizione viene segnalata da una spia fissa
che appare nel retrovisore esterno del lato in
questione:
–

immediatamente, quando si viene sorpassati;
–


dopo circa
un secondo, quando si sorpassa un
veicolo lentamente.
Attivazione/Disattivazione
Viene impostata tramite il menu Illumin
esterna/Veicolo del display touch screen.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
Lo stato del sistema è memorizzato
all'interruzione del contatto.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
