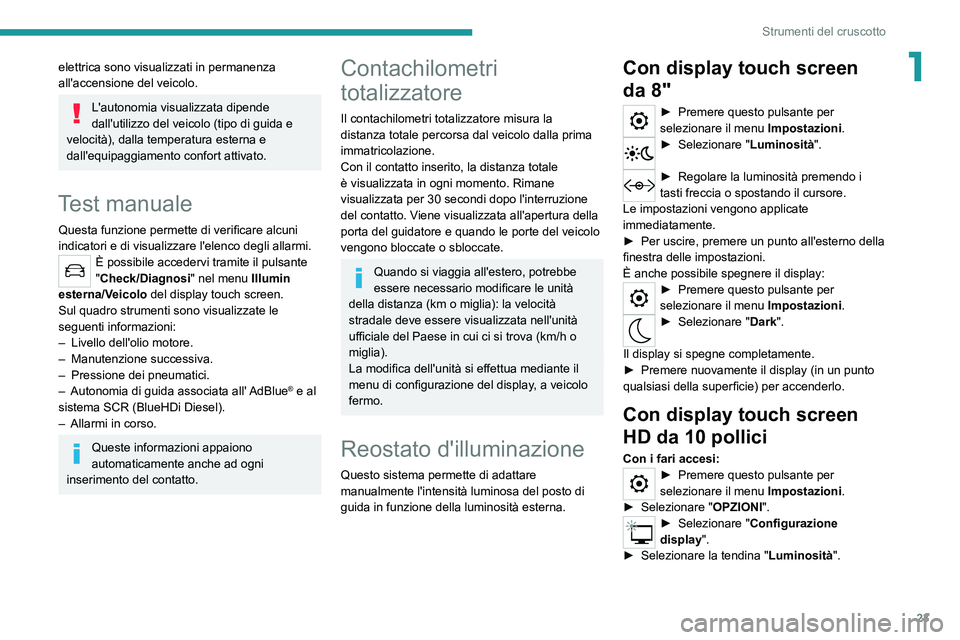

23
Strumenti del cruscotto
1elettrica sono visualizzati in permanenza
all'accensione del veicolo.
L'autonomia visualizzata dipende
dall'utilizzo del veicolo (tipo di guida e
velocità), dalla temperatura esterna e
dall'equipaggiamento confort attivato.
Test manuale
Questa funzione permette di verificare alcuni
indicatori e di visualizzare l'elenco degli allarmi.
È possibile accedervi tramite il pulsante
"Check/Diagnosi" nel menu Illumin
esterna/Veicolo del display touch screen.
Sul quadro strumenti sono visualizzate le
seguenti informazioni:
–

Livello dell'olio motore.
–


Manutenzione successiva.
–


Pressione dei pneumatici.
–


Autonomia di guida associata all'

AdBlue® e al
sistema SCR (BlueHDi Diesel).
–

Allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Contachilometri
totalizzatore
Il contachilometri totalizzatore misura la
distanza totale percorsa dal veicolo dalla prima
immatricolazione.
Con il contatto inserito, la distanza totale
è visualizzata in ogni momento. Rimane
visualizzata per 30
secondi dopo l'interruzione
del contatto. Viene visualizzata all'apertura della
porta del guidatore e quando le porte del veicolo
vengono bloccate o sbloccate.
Quando si viaggia all'estero, potrebbe
essere necessario modificare le unità
della distanza (km o miglia): la velocità
stradale deve essere visualizzata nell'unità
ufficiale del Paese in cui ci si trova (km/h o
miglia).
La modifica dell'unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
Reostato d'illuminazione
Questo sistema permette di adattare
manualmente l'intensità luminosa del posto di
guida in funzione della luminosità esterna.
Con display touch screen
da 8"
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
Le impostazioni vengono applicate
immediatamente.
►

Per uscire, premere un punto all'esterno della
finestra delle impostazioni.
È anche possibile spegnere

il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Dark".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per accenderlo.
Con display touch screen
HD da 10 pollici
Con i fari accesi:► Premere questo pulsante per
selezionare il menu Impostazioni.
►

Selezionare " OPZIONI".
► Selezionare " Configurazione
display ".
►

Selezionare la tendina " Luminosità".

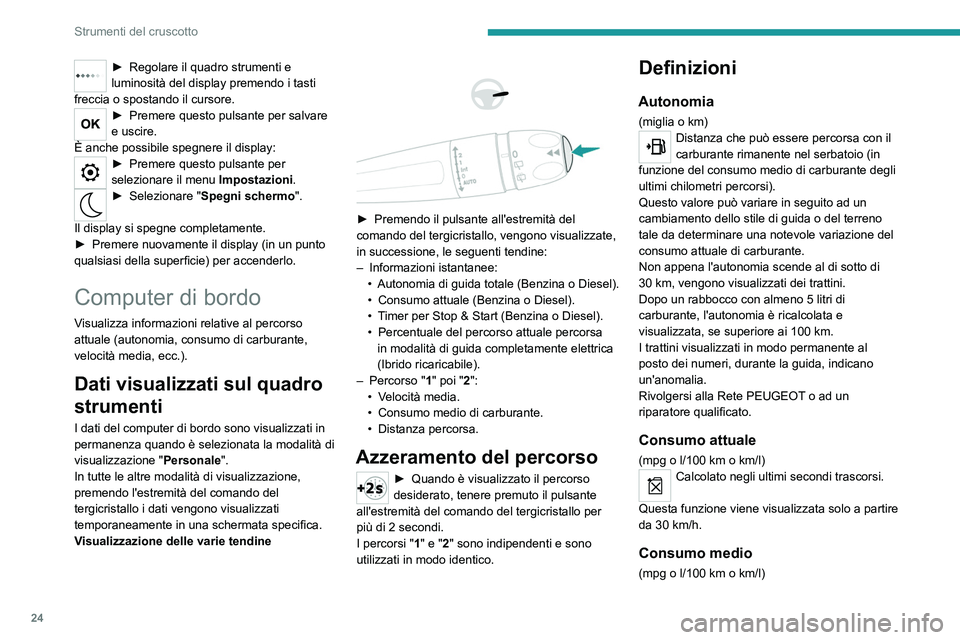

24
Strumenti del cruscotto
► Regolare il quadro strumenti e
luminosità del display premendo i tasti
freccia o spostando il cursore.
► Premere questo pulsante per salvare
e uscire.
È anche possibile spegnere
il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Spegni schermo ".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per accenderlo.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Dati visualizzati sul quadro
strumenti
I dati del computer di bordo sono visualizzati in
permanenza quando è selezionata la modalità di
visualizzazione " Personale".
In tutte le altre modalità di visualizzazione,
premendo l'estremità del comando del
tergicristallo i dati vengono visualizzati
temporaneamente in una schermata specifica.
Visualizzazione delle varie tendine




► Premendo il pulsante all'estremità del
comando del tergicristallo, vengono visualizzate,
in successione, le seguenti tendine:
–

Informazioni istantanee:
•


Autonomia di guida totale (Benzina o Diesel).
•


Consumo attuale (Benzina o Diesel).
•


T
imer per Stop & Start (Benzina o Diesel).
•

Percentuale del percorso attuale percorsa
in modalità di guida completamente elettrica
(Ibrido ricaricabile).
–


Percorso "
1" poi "2":
•

V
elocità media.
•

Consumo medio di carburante.
•


Distanza percorsa.
Azzeramento del percorso
► Quando è visualizzato il percorso
desiderato, tenere premuto il pulsante
all'estremità del comando del tergicristallo per
più di 2 secondi.
I percorsi "
1" e "2" sono indipendenti e sono
utilizzati in modo identico.
Definizioni
Autonomia
(miglia o km)Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.
I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Consumo attuale
(mpg o l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h.
Consumo medio
(mpg o l/100 km o km/l)

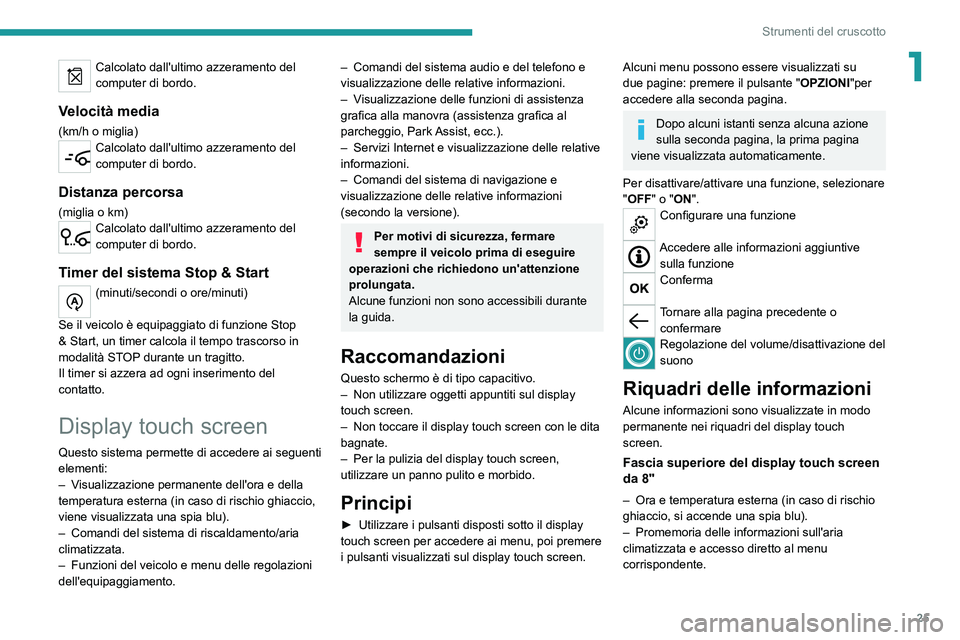

25
Strumenti del cruscotto
1Calcolato dall'ultimo azzeramento del
computer di bordo.
Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen
Questo sistema permette di accedere ai seguenti
elementi:
–
V
isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio,
viene visualizzata una spia blu).
–

Comandi del sistema di riscaldamento/aria
climatizzata.
–


Funzioni del veicolo e menu delle regolazioni
dell'equipaggiamento.
– Comandi del sistema audio e del telefono e
visualizzazione delle relative informazioni.
–

V
isualizzazione delle funzioni di assistenza
grafica alla manovra (assistenza grafica al
parcheggio, Park Assist, ecc.).
–

Servizi Internet e visualizzazione delle relative
informazioni.
–


Comandi del sistema di navigazione e
visualizzazione delle relative informazioni
(secondo la versione).
Per motivi di sicurezza, fermare
sempre il veicolo prima di eseguire
operazioni che richiedono un'attenzione
prolungata.
Alcune funzioni non sono accessibili durante
la guida.
Raccomandazioni
Questo schermo è di tipo capacitivo.
– Non utilizzare oggetti appuntiti sul display
touch screen.
–

Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen,
utilizzare un panno pulito e morbido.
Principi
► Utilizzare i pulsanti disposti sotto il display
touch screen per accedere ai menu, poi premere
i pulsanti visualizzati sul display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI"per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcuna azione
sulla seconda pagina, la prima pagina
viene visualizzata automaticamente.
Per disattivare/attivare una funzione, selezionare
"OFF " o "ON".
Configurare una funzione
Accedere alle informazioni aggiuntive
sulla funzione
Conferma
Tornare alla pagina precedente o confermare
Regolazione del volume/disattivazione del
suono
Riquadri delle informazioni
Alcune informazioni sono visualizzate in modo
permanente nei riquadri del display touch
screen.
Fascia superiore del display touch screen
da 8"
– Ora e temperatura esterna (in caso di rischio
ghiaccio, si accende una spia blu).
–

Promemoria delle informazioni sull'aria
climatizzata e accesso diretto al menu
corrispondente.

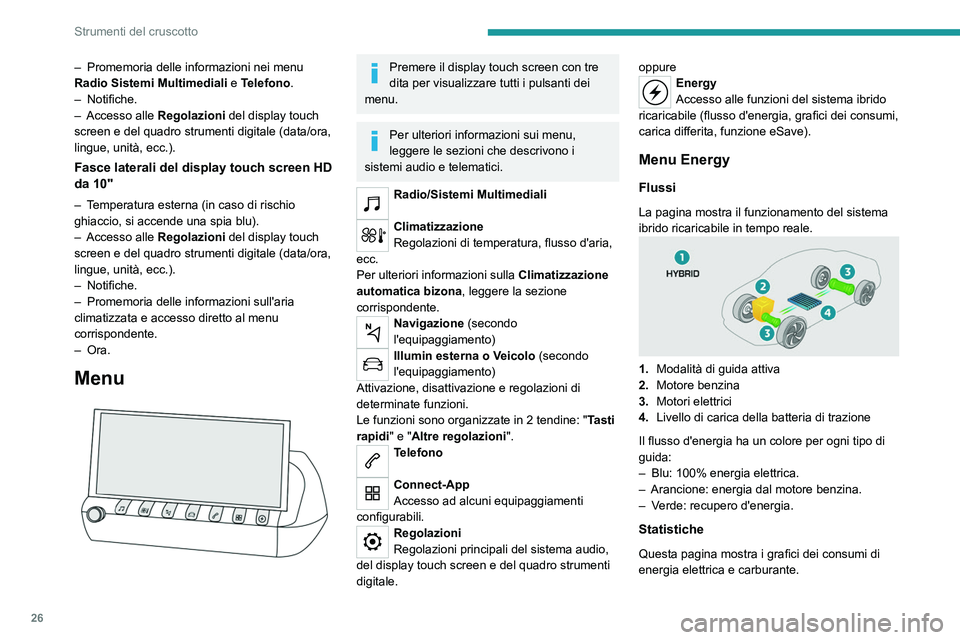

26
Strumenti del cruscotto
– Promemoria delle informazioni nei menu
Radio Sistemi Multimediali e Telefono.
–

Notifiche.
–


Accesso alle Regolazioni del display touch
screen e del quadro strumenti digitale (data/ora,
lingue, unità, ecc.).
Fasce laterali del display touch screen HD
da 10"
– Temperatura esterna (in caso di rischio
ghiaccio, si accende una spia blu).
–

Accesso alle Regolazioni del display touch
screen e del quadro strumenti digitale (data/ora,
lingue, unità, ecc.).
–


Notifiche.
–


Promemoria delle informazioni sull'aria
climatizzata e accesso diretto al menu
corrispondente.
–

Ora.
Menu

Premere il display touch screen con tre
dita per visualizzare tutti i pulsanti dei
menu.
Per ulteriori informazioni sui menu,
leggere le sezioni che descrivono i
sistemi audio e telematici.
Radio/Sistemi Multimediali
Climatizzazione
Regolazioni di temperatura, flusso d'aria,
ecc.
Per ulteriori informazioni sulla Climatizzazione
automatica bizona, leggere la sezione
corrispondente.
Navigazione (secondo
l'equipaggiamento)
Illumin esterna o Veicolo (secondo
l'equipaggiamento)
Attivazione, disattivazione e regolazioni di
determinate funzioni.
Le funzioni sono organizzate in 2 tendine: " Tasti
rapidi" e "Altre regolazioni ".
Telefono
Connect-App
Accesso ad alcuni equipaggiamenti
configurabili.
Regolazioni
Regolazioni principali del sistema audio,
del display touch screen e del quadro strumenti
digitale. oppure
Energy
Accesso alle funzioni del sistema ibrido
ricaricabile (flusso d'energia, grafici dei consumi,
carica differita, funzione eSave).
Menu Energy
Flussi
La pagina mostra il funzionamento del sistema
ibrido ricaricabile in tempo reale.
1. Modalità di guida attiva
2. Motore benzina
3. Motori elettrici
4. Livello di carica della batteria di trazione
Il flusso d'energia ha un colore per ogni tipo di
guida:
–

Blu: 100% energia elettrica.
–


Arancione: energia dal motore benzina.
–


V
erde: recupero d'energia.
Statistiche
Questa pagina mostra i grafici dei consumi di
energia elettrica e carburante.

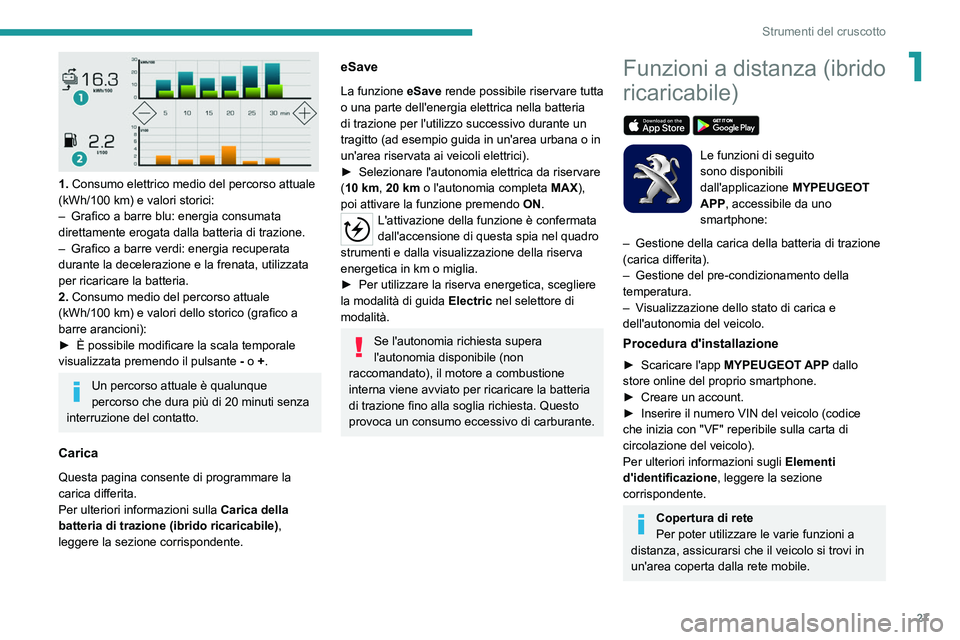

27
Strumenti del cruscotto
1

1. Consumo elettrico medio del percorso attuale
(kWh/100 km) e valori storici:
–

Grafico a barre blu: energia consumata
direttamente erogata dalla batteria di trazione.
–


Grafico a barre verdi: energia recuperata
durante la decelerazione e la frenata, utilizzata
per ricaricare la batteria.
2.

Consumo medio del percorso attuale
(kWh/100
km) e valori dello storico (grafico a
barre arancioni):
►

È possibile modificare la scala temporale
visualizzata premendo il

pulsante
-
o +.
Un percorso attuale è qualunque
percorso che dura più di 20 minuti senza
interruzione del contatto.
Carica
Questa pagina consente di programmare la
carica differita.
Per ulteriori informazioni sulla Carica della
batteria di trazione (ibrido ricaricabile) ,
leggere la sezione corrispondente.
eSave
La funzione eSave rende possibile riservare tutta
o una parte dell'energia elettrica nella batteria
di trazione per l'utilizzo successivo durante un
tragitto (ad esempio guida in un'area urbana o in
un'area riservata ai veicoli elettrici).
►

Selezionare l'autonomia elettrica da riservare
(

10 km, 20 km o l'autonomia completa MAX),
poi attivare la funzione premendo ON.
L'attivazione della funzione è confermata
dall'accensione di questa spia nel quadro
strumenti e dalla visualizzazione della riserva
energetica in km o miglia.
►

Per utilizzare la riserva energetica, scegliere
la modalità di guida Electric

nel selettore di
modalità.
Se l'autonomia richiesta supera
l'autonomia disponibile (non
raccomandato), il motore a combustione
interna viene avviato per ricaricare la batteria
di trazione fino alla soglia richiesta. Questo
provoca un consumo eccessivo di carburante.
Funzioni a distanza (ibrido
ricaricabile)


Le funzioni di seguito
sono disponibili
dall'applicazione

MYPEUGEOT
APP

, accessibile da uno
smartphone:
–

Gestione

della carica della batteria di trazione
(carica differita).
–

Gestione del pre-condizionamento della
temperatura.
–


V

isualizzazione dello stato di carica e
dell'autonomia del veicolo.
Procedura d'installazione
► Scaricare l'app MYPEUGEOT APP dallo
store online del proprio smartphone.
►

Creare un account.
►


Inserire il numero VIN del veicolo (codice
che inizia con "VF" reperibile sulla carta di
circolazione del veicolo).
Per ulteriori informazioni sugli Elementi
d'identificazione , leggere la sezione
corrispondente.
Copertura di rete
Per poter utilizzare le varie funzioni a
distanza, assicurarsi che il veicolo si trovi in
un'area coperta dalla rete mobile.

28

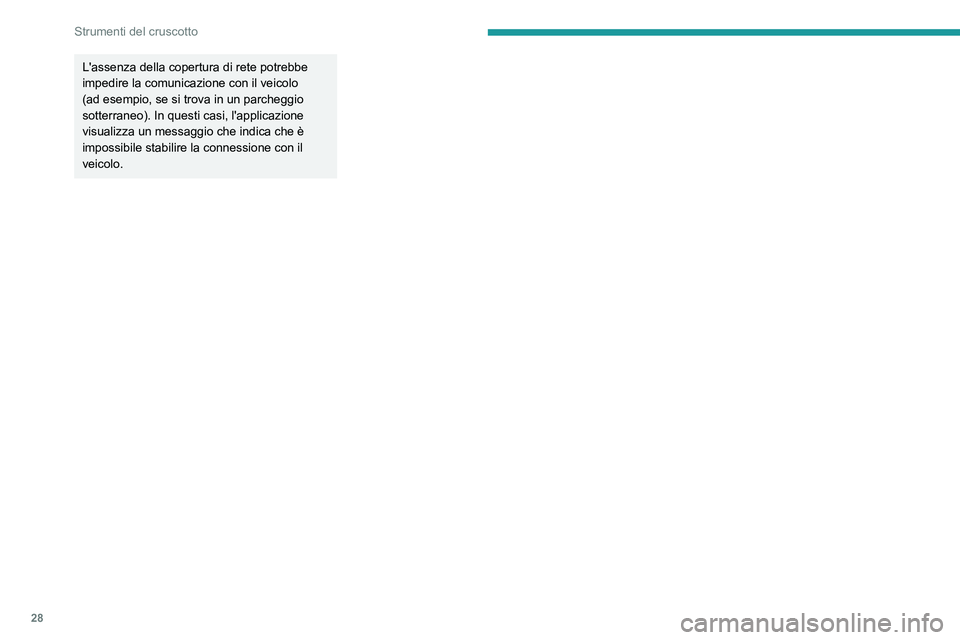

Strumenti del cruscotto
L'assenza della copertura di rete potrebbe
impedire la comunicazione con il veicolo
(ad esempio, se si trova in un parcheggio
sotterraneo). In questi casi, l'applicazione
visualizza un messaggio che indica che è
impossibile stabilire la connessione con il
veicolo.

29

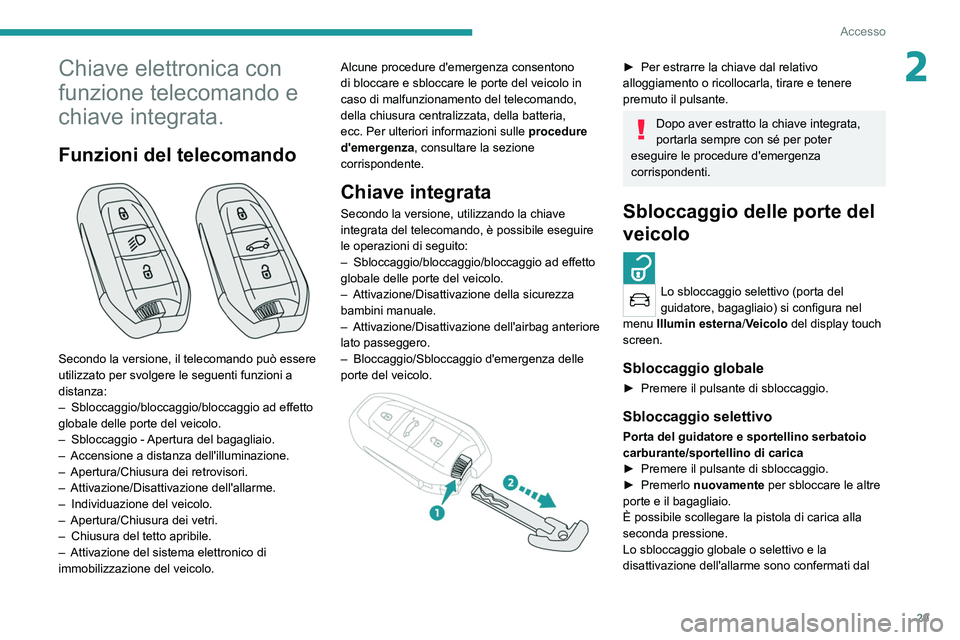

Accesso
2Chiave elettronica con
funzione telecomando e
chiave integrata.
Funzioni del telecomando

Secondo la versione, il telecomando può essere
utilizzato per svolgere le seguenti funzioni a
distanza:
–
Sbloccaggio/bloccaggio/bloccaggio ad effetto
globale delle porte del veicolo.
–


Sbloccaggio -
Apertura del bagagliaio.
–

Accensione a distanza dell'illuminazione.
–


Apertura/Chiusura dei retrovisori.
–


Attivazione/Disattivazione dell'allarme.
–


Individuazione del veicolo.
–


Apertura/Chiusura dei vetri.
–


Chiusura del tetto apribile.
–


Attivazione del sistema elettronico di
immobilizzazione del veicolo. Alcune procedure d'emergenza consentono
di bloccare e sbloccare le porte del veicolo in
caso di malfunzionamento del telecomando,
della chiusura centralizzata, della batteria,
ecc. Per ulteriori informazioni sulle
procedure
d'emergenza
, consultare la sezione
corrispondente.
Chiave integrata
Secondo la versione, utilizzando la chiave
integrata del telecomando, è possibile eseguire
le operazioni di seguito:
–

Sbloccaggio/bloccaggio/bloccaggio ad effetto
globale delle porte del veicolo.
–


Attivazione/Disattivazione della sicurezza
bambini manuale.
–


Attivazione/Disattivazione dell'airbag anteriore
lato passeggero.
–


Bloccaggio/Sbloccaggio d'emergenza delle
porte del veicolo.


► Per estrarre la chiave dal relativo
alloggiamento o ricollocarla, tirare e tenere
premuto il pulsante.
Dopo aver estratto la chiave integrata,
portarla sempre con sé per poter
eseguire le procedure d'emergenza
corrispondenti.
Sbloccaggio delle porte del
veicolo

Lo sbloccaggio selettivo (porta del
guidatore, bagagliaio) si configura nel
menu Illumin esterna/Veicolo del display touch
screen.
Sbloccaggio globale
► Premere il pulsante di sbloccaggio.
Sbloccaggio selettivo
Porta del guidatore e sportellino serbatoio
carburante/sportellino di carica
►

Premere il pulsante di sbloccaggio.
►


Premerlo
nuovamente per sbloccare le altre
porte e il bagagliaio.
È possibile scollegare la pistola di carica alla
seconda pressione.
Lo sbloccaggio globale o selettivo e la
disattivazione dell'allarme sono confermati dal

30
Accesso
Accensione a distanza dei fari
La disponibilità di questa funzione dipende dalla
versione.
► Premere questo pulsante. Le luci di
posizione, i fari anabbaglianti, le luci della
targa e i faretti dei retrovisori esterni si
accendono per 30 secondi.
Una nuova pressione prima della fine della
temporizzazione provoca lo spegnimento
immediato dei fari.
Consigli
Telecomando
Il telecomando è un dispositivo ad alta
frequenza sensibile; evitare di manipolarlo
nelle tasche, altrimenti si rischia di sbloccare
involontariamente le porte del veicolo.
Evitare di premere i pulsanti del telecomando
quando si è fuori dalla portata del veicolo, in
quanto si rischia di renderlo inoperante e poi
di doverlo reinizializzare.
Protezione antifurto
Non apportare alcuna modifica al
dispositivo antiavviamento elettronico, in
quanto potrebbero verificarsi delle anomalie.
lampeggiamento delle luci di posizione e/o dei=
fari diurni.
I retrovisori esterni si aprono.
Sbloccaggio e apertura selettivi del
portellone posteriore
Per impostazione predefinita, lo sbloccaggio
selettivo del portellone posteriore si disattiva e il
suo funzionamento elettrico si attiva.
► Premere e tenere premuto questo
pulsante per sbloccare il bagagliaio e,
secondo la versione, azionare l'apertura elettrica
del portellone posteriore.
Quando lo sbloccaggio selettivo del portellone
posteriore è attivato, le porte e lo sportellino
serbatoio carburante rimangono bloccati.
Se lo sbloccaggio selettivo del portellone
posteriore è disattivato, la pressione del pulsante
sblocca tutte le porte del veicolo.
Se il funzionamento elettrico del
portellone posteriore è disattivato, la
pressione del pulsante apre parzialmente il
portellone posteriore.
Per bloccare le porte del veicolo, è
necessario chiudere nuovamente il portellone
posteriore.
Bloccaggio delle porte del
veicolo

Bloccaggio semplice
► Premere il pulsante di bloccaggio.
Il bloccaggio e l'attivazione dell'allarme, secondo
la versione, sono confermati dall'accensione
degli indicatori di direzione.
I retrovisori esterni si richiudono.
Un accesso (porta o bagagliaio) non
chiuso in modo corretto impedisce il
bloccaggio delle porte del veicolo. Tuttavia, se
il veicolo è equipaggiato di allarme, questo
verrà attivato dopo circa 45
secondi.
Se le porte o il bagagliaio del veicolo vengono
sbloccati ma non aperti, si bloccheranno
di nuovo automaticamente dopo circa
30

secondi. Se il veicolo è equipaggiato di
allarme, questo si riattiverà automaticamente.
Bloccaggio ad effetto globale
Il bloccaggio ad effetto globale disabilita i
comandi interni delle porte. Disattiva
anche il pulsante della chiusura centralizzata.
L'avvisatore acustico rimane funzionante.
Non lasciare mai persone nel veicolo
quando è bloccato ad effetto globale.
►

Premere nuovamente il pulsante di
bloccaggio entro 5 secondi per bloccare
ad effetto globale il veicolo (confermato
dall'accensione temporanea degli indicatori di
direzione).
Chiusura dei vetri
Tenendo premuto il pulsante di chiusura per oltre 3 secondi si chiudono i vetri.
Quando si chiudono i vetri, assicurarsi
che oggetti o persone non ne
impediscano la chiusura corretta.
Per lasciare i vetri parzialmente aperti nelle
versioni equipaggiate di allarme, è necessario
disattivare prima l'allarme volumetrico.
Per ulteriori informazioni sull' Allarme, leggere
la sezione corrispondente.
"Peugeot Adaptive LED Technology"
Con i fanali posteriori 3D Full LED, i
fari si illuminano con effetto a scorrimento al
bloccaggio ed allo sbloccaggio delle porte
del veicolo e in caso di accensione dei fari a
distanza.
Localizzazione del veicolo
Questa funzione consente di individuare il
veicolo da una distanza, con le porte del veicolo
bloccate:
–

Gli indicatori di direzione o le luci di
posizione e/o i fari diurni, secondo la versione,
lampeggiano per circa 10

secondi.
–

I faretti dei retrovisori esterni si accendono.
–


Le plafoniere si accendono.
► Premere questo pulsante.
