2021 Peugeot 308 Návod k obsluze (in Czech)

159
Porucha na cestě
8► Vyjměte upevňovací zařízení (matici a šroub).
► Zvedněte rezervní kolo vzadu směrem k
sobě.
►

V
yjměte kolo ze zavazadlového prostoru.
Uložení kola
► Vraťte kolo zpět na jeho místo.
► Povolte (barevnou) matici na šroubu o
několik otáček, aby se uvolnila.
►

Umístěte upevňovací součástky (matici a
šroub) do středu kola.
►


Utáhněte až na doraz do kliknutí centrální
matici, aby bylo kolo dobře připevněno.


► Vraťte do středu kola přídržné pouzdro a
zajistěte jej zaklapnutím.
►

Dejte zpět na místo polystyrénovou úložnou
schránku.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
U

vozidla vybaveného ruční parkovací brzdou
zatáhněte páku parkovací brzdy a ověřte, že
se rozsvítila kontrolka zabrzdění.
U

vozidla vybaveného elektrickou parkovací
brzdou zapněte parkovací brzdu (pokud není
nastavená na automatický režim) a ověřte, že
se rozsvítila kontrolka zabrzdění a kontrolka P
na ovládací páce parkovací brzdy.
Vypněte zapalování.
U

vozidla s manuální převodovkou zablokujte
kola zařazením prvního rychlostního stupně.
U

vozidla s automatickou převodovkou
zablokujte kola nastavením volicí páky do
polohy P.
Zajistěte, aby celá posádka opustila vozidlo
a

čekala na bezpečném místě.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.




► Sundejte krytky ze šroubů pomocí
příslušného nástroje 7
(podle výbavy).
►

Nasaďte bezpečnostní nástavec 2

na klíč na
šrouby kol 5, abyste mohli uvolnit bezpečnostní
šroub (pokud je na kole použit).
►

K
povolení ostatních šroubů použijte pouze
klíč na šrouby kol 5.
Nepoužívejte:
– zvedák k jiným účelům než ke zvedání
vozidla,
–

jiný zvedák než ten, který byl dodán
výrobcem vozidla.

160
Porucha na cestě

► Umístěte patku zvedáku na zem a ujistěte
se, že se nachází přímo pod zvedacím bodem A
nebo
B vyznačeným na podvozku (podle toho,
který je blíže vyměňovanému kolu).


► Vytočte zvedák 6 tak, aby byla jeho hlava
v kontaktu se zvoleným místem A nebo B.
Kontaktní plocha pro zvedák A nebo B na
vozidle musí být správně umístěna uprostřed
hlavy zvedáku.


► Vozidlo zvedněte tak, aby mezi kolem a zemí
byl dostatečně velký prostor k tomu, abyste
mohli snadno nasadit rezervní (nepoškozené)
kolo.


– Demontujte šrouby a uložte je na čisté místo.
– Sundejte kolo.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Zvedák umisťujte pouze na zvedací bod A
či B pod vozidlem a přitom zajistěte, aby
kontaktní plocha zvedacího bodu správně
přiléhala na střední část hlavy zvedáku.
V
opačném případě hrozí riziko poškození
vozidla a/nebo zhroucení zvedáku –
nebezpečí zranění!
Montáž kola

Montáž dojezdového rezervního kola
Je-li vozidlo vybaveno hliníkovými disky kol,
zjistíte po nasazení dojezdového rezervního

161
Porucha na cestě
8kola, že se při utahování šroubů neopřou
podložky o ráfek. Připevnění kola je zajištěno
opřením kuželové části jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou až na doraz.
►

Předběžně dotáhněte bezpečnostní
šroub klíčem na šrouby kol 5

s nasazeným
bezpečnostním nástavcem 2 (podle výbavy).
►

Předběžně dotáhněte ostatní šrouby
samotným klíčem na šrouby kol 5

.


► Spusťte vozidlo opět na zem.
► Spusťte a odpojte zvedák 6
.


► Dotáhněte bezpečnostní šroub klíčem na
šrouby kol 5 s nasazeným bezpečnostním
nástavcem 2 (podle výbavy).
►

Ostatní šrouby dotáhněte samotným klíčem
na šrouby kol 5

.
►

Namontujte krytky šroubů (podle verze).
►


Uložte nářadí do schránky
.
Po výměně kola
Pro správné uložení poškozeného kola
do zavazadlového prostoru vyjměte nejprve
středový kryt.
S

namontovaným dojezdovým rezervním
kolem nepřekračujte rychlost 80
km/h.
Nechte co nejdříve zkontrolovat dotažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě PEUGEOT nebo v jiném
kvalifikovaný servis.
Nechte opravit poškozené kolo a poté jej
ihned namontujte zpět na vozidlo.
Pokud je vaše vozidlo vybaveno systémem
detekce poklesu tlaku, zkontrolujte tlak
v
pneumatikách a proveďte opětovnou
inicializaci systému.
Další informace o

detekci poklesu tlaku
v

pneumatikách naleznete v příslušné
kapitole.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Další informace o

identifikačních prvcích ,
konkrétně o

tomto štítku, naleznete
v

příslušné kapitole.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.

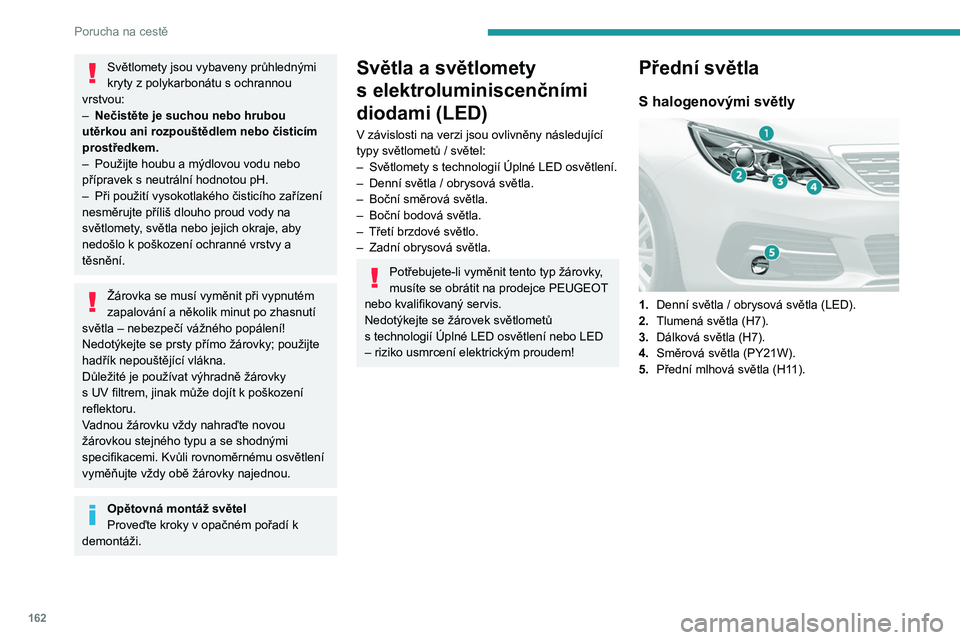

162
Porucha na cestě
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
–

Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
–


Použijte houbu a mýdlovou vodu nebo
přípravek s

neutrální hodnotou pH.
–

Při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety

, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Žárovka se musí vyměnit při vypnutém
zapalování a několik minut po zhasnutí
světla – nebezpečí vážného popálení!
Nedotýkejte se prsty přímo žárovky; použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s

UV filtrem, jinak může dojít k poškození
reflektoru.
Vadnou žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. Kvůli rovnoměrnému osvětlení
vyměňujte vždy obě žárovky najednou.
Opětovná montáž světel
Proveďte kroky v opačném pořadí k
demontáži.
Světla a světlomety
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
–

Světlomety s
technologií Úplné LED osvětlení.
–

Denní světla / obrysová světla.
–


Boční směrová světla.
–


Boční bodová světla.
–


Třetí brzdové světlo.
–


Zadní obrysová světla.
Potřebujete-li vyměnit tento typ žárovky,
musíte se obrátit na prodejce PEUGEOT
nebo kvalifikovaný servis.
Nedotýkejte se žárovek světlometů
s

technologií Úplné LED osvětlení nebo LED
– riziko usmrcení elektrickým proudem!
Přední světla
S halogenovými světly

1. Denní světla / obrysová světla (LED).
2. Tlumená světla (H7).
3. Dálková světla (H7).
4. Směrová světla (PY21W).
5. Přední mlhová světla (H11).

163
Porucha na cestě
8Se světlomety Full LED

1.Denní světla / obrysová světla (LED).
2. Tlumená světla (LED).
3. Dálková světla (LED).
4. Směrová světla (LED).
5. Přední mlhová světla (H11).
Přístup k dálkovým světlometům
(halogenovým)
Otevírání kapoty / přístup k žárovkám
Motor je horký, postupujte opatrně –
nebezpečí popálení!
Zacházejte opatrně s
předměty nebo částmi
oděvu, které se mohou zachytit ve vrtuli
motoru ventilátoru – nebezpečí uškrcení!


Pro přístup k předním světlům je nutno nejprve
posunout světlomet o několik centimetrů vpřed:
►

Přesuňte oranžovou příchytku směrem vzad,
poté zatlačte na černou část (nacházející se nad
oranžovou příchytkou) a

přitáhněte konektor.
►

V
yšroubujte dva šrouby, které drží světlomet.
►

Uvolněte zadní kolík, poté přední středicí
prvek.
►


Přesuňte světlomet směrem vpřed.
Tlumená světla / dálková světla (model s
halogenovými žárovkami)


► Přitažením za jazýček sejměte ochranný
plastový kryt.
►

Odpojte konektor žárovky
.
►

Uvolněte dvě pružiny (stiskněte je a poté
roztáhněte směrem ven).
►


V
yjměte žárovku a vyměňte ji.
Oblast za pravým světlem se může
zahřát na vysokou teplotu (je u ní potrubí
vývodu plynů) – hrozí nebezpečí popálení.

164
Porucha na cestě
Přední mlhová světla


► Uvolněte ozdobný kryt zatažením za jeho
horní část (zářez).
►

V
yšroubujte 2 šrouby a vyjměte jednotku z
jejího uložení.

► Odpojte konektor .
► Odšroubujte držák žárovky (otočte jím o ¼
otáčky).
►

V
yjměte držák žárovky.
►

V
yměňte žárovku.
Směrová světla (model s halogenovými
žárovkami)


► Odšroubujte držák žárovky (otočte jím o ¼
otáčky).
►

V
yjměte držák žárovky.
►

V
yměňte žárovku.
Rychlé blikání kontrolky směrového
světla (levé či pravé) znamená závadu
žárovky na příslušné straně.

165
Porucha na cestě
8Žárovka směrového světla je umístěna pod
předním světlometem.
►
Uvolněte ozdobný kryt zatažením za jeho
horní část (zářez).
►


Odšroubujte držák žárovky (otočte jím o ¼
otáčky).
►


V
yměňte žárovku.
Zadní světla (hatchback)

1.Obrysová světla (elektroluminiscenční diody
LED).
2. Zpětná světla na couvání (W16W).
3. Směrová světla (PY-21W oranžová).
4. Brzdová světla (elektroluminiscenční diody
LED).
5. Mlhová světla (P21W).
Zpětná světla na couvání, směrová
světla (na blatnících)


► Otevřete výklopné zadní dveře a poté
sejměte přístupový kryt.


► Odpojte konektor sdružené svítilny .
► V yšroubujte upevňovací matici sdružené
svítilny.
►

Opatrně vyjměte sdruženou svítilnu z
vnější
strany. ►

V
yšroubujte držák žárovky (otočte jím o ¼
otáčky) a vyměňte žárovku.
Mlhová světla (výklopné zadní dveře)

► Otevřete výklopné zadní dveře a poté
sejměte velký plastový kryt.


► Uvolněte 2 přístupové kryty vlevo a vpravo.
► V yšroubujte šrouby umístěné ve všech
otvorech.

166
Porucha na cestě
► Vycvakněte obložení zavazadlového
prostoru, abyste se dostali ke konektoru
sdružené svítilny.
►
Odpojte konektor sdružené svítilny
.
►

V
yšroubujte upevňovací matici sdružené
svítilny.
►

Opatrně vyjměte sdruženou svítilnu z
vnější
strany.
►

V
yšroubujte držák žárovky (otočte jím o ¼
otáčky) a vyměňte žárovku.
Zadní světla (SW)

1. Obrysová světla (elektroluminiscenční diody
LED).
2. Směrová světla (PY-21W oranžová).
3. Brzdová světla (elektroluminiscenční diody
LED).
4. Zpětná světla na couvání (W16W).
5. Mlhová světla (P21W).
Směrová světla (na blatnících)

► Otevřete výklopné zadní dveře a poté
sejměte přístupový kryt.
►

V
yšroubujte 2 upevňovací matice sdružené
svítilny (doporučuje se použít hasák).
►

Uvolněte pomocnou přídržnou sponu a
přitom opatrně vyjměte sdruženou svítilnu z
vnější strany

.


► Odpojte konektor sdružené svítilny .
► Sejměte pěnové těsnění.
►

Uvolněte držák žárovky stisknutím 2 jazýčků.
►


V
yměňte žárovku.
