2021 Peugeot 308 Instrukcja Obsługi (in Polish)

167
W razie awarii

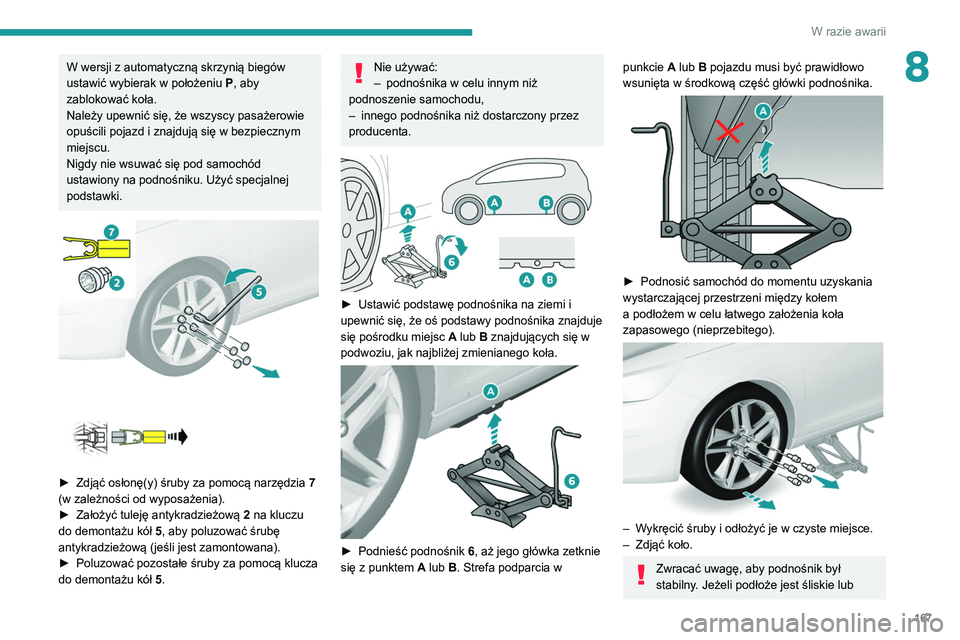

8W wersji z automatyczną skrzynią biegów
ustawić wybierak w położeniu P, aby
zablokować koła.
Należy upewnić się, że wszyscy pasażerowie
opuścili pojazd i znajdują się w bezpiecznym
miejscu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku. Użyć specjalnej
podstawki.




► Zdjąć osłonę(y) śruby za pomocą narzędzia 7
(w zależności od wyposażenia).
►

Założyć tuleję antykradzieżową
2 na kluczu
do demontażu kół 5, aby poluzować śrubę
antykradzieżową (jeśli jest zamontowana).
►

Poluzować pozostałe śruby za pomocą klucza
do demontażu kół

5.
Nie używać:
– podnośnika w celu innym niż
podnoszenie samochodu,
–

innego podnośnika niż dostarczony przez
producenta.


► Ustawić podstawę podnośnika na ziemi i
upewnić się, że oś podstawy podnośnika znajduje
się pośrodku miejsc
A lub B znajdujących się w
podwoziu, jak najbliżej zmienianego koła.


► Podnieść podnośnik 6, aż jego główka zetknie
się z punktem A lub B. Strefa podparcia w
punkcie A lub B pojazdu musi być prawidłowo
wsunięta w środkową część główki podnośnika.


► Podnosić samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).


– Wykręcić śruby i odłożyć je w czyste miejsce.
– Zdjąć koło.
Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub

168
W razie awarii

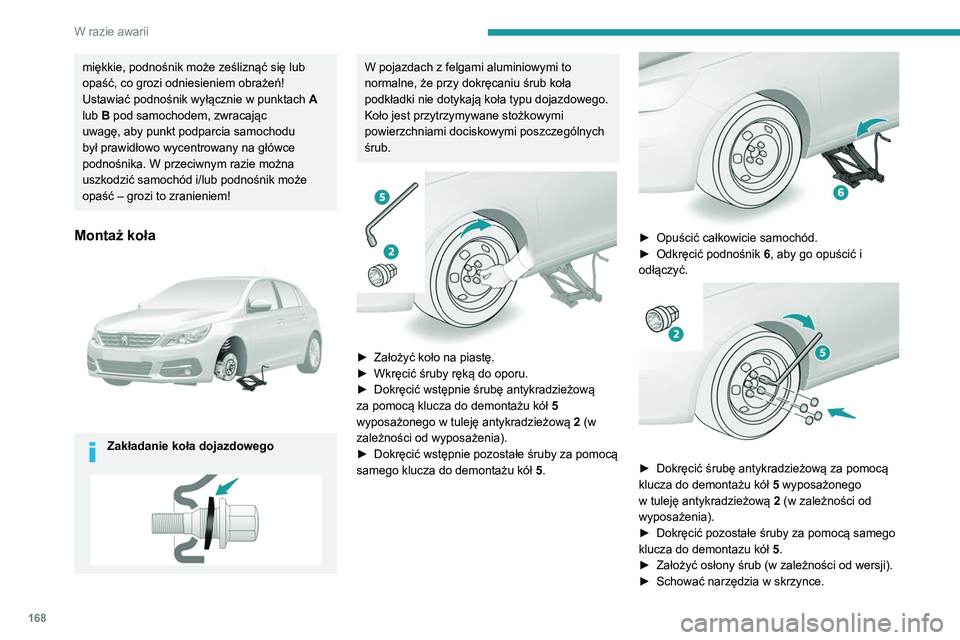

miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Ustawiać podnośnik wyłącznie w punktach A
lub B pod samochodem, zwracając
uwagę, aby punkt podparcia samochodu
był prawidłowo wycentrowany na główce
podnośnika. W przeciwnym razie można
uszkodzić samochód i/lub podnośnik może
opaść – grozi to zranieniem!
Montaż koła

Zakładanie koła dojazdowego
W pojazdach z felgami aluminiowymi to
normalne, że przy dokręcaniu śrub koła
podkładki nie dotykają koła typu dojazdowego.
Koło jest przytrzymywane stożkowymi
powierzchniami dociskowymi poszczególnych
śrub.


► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.
►

Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do demontażu kół

5
wyposażonego w tuleję antykradzieżową 2 (w
zależności od wyposażenia).
►

Dokręcić wstępnie pozostałe śruby za pomocą
samego klucza do demontażu kół

5.


► Opuścić całkowicie samochód.
► Odkręcić podnośnik 6, aby go opuścić i
odłączyć.


► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5 wyposażonego
w tuleję antykradzieżową 2 (w zależności od
wyposażenia).
►

Dokręcić pozostałe śruby za pomocą samego
klucza do demontazu kół

5.
►

Założyć osłony śrub (w zależności od wersji).
►


Schować narzędzia w skrzynce.
Po zmianie koła
Aby odpowiednio schować koło w
bagażniku, należy zdjąć najpierw środkową
nakładkę.
W przypadku stosowania koła zapasowego
typu „dojazdowego” nie przekraczać prędkości
80 km/h.
Sprawdzić jak najszybciej dokręcenie śrub i
ciśnienie powietrza w kole zapasowym w ASO
sieci PEUGEOT lub w wyspecjalizowanym
warsztacie.
Naprawić przebitą oponę i jak najszybciej
założyć sprawne koło z powrotem.
Jeżeli pojazd wyposażony jest w układ
wykrywania niskiego ciśnienia w oponach,
sprawdzić ciśnienie i ponownie zainicjować
układ.
Więcej informacji na temat wykrywania
niskiego ciśnienia w oponach znajduje się
we właściwym rozdziale.
Na tej etykiecie widnieje ciśnienie
pompowania opon.
Więcej informacji na temat elementów
identyfikacyjnych, a w szczególności na
temat tej etykiety, zawiera odpowiedni punkt.

169
W razie awarii
8Po zmianie koła
Aby odpowiednio schować koło w
bagażniku, należy zdjąć najpierw środkową
nakładkę.
W przypadku stosowania koła zapasowego
typu „dojazdowego” nie przekraczać prędkości
80 km/h.
Sprawdzić jak najszybciej dokręcenie śrub i
ciśnienie powietrza w kole zapasowym w ASO
sieci PEUGEOT lub w wyspecjalizowanym
warsztacie.
Naprawić przebitą oponę i jak najszybciej
założyć sprawne koło z powrotem.
Jeżeli pojazd wyposażony jest w układ
wykrywania niskiego ciśnienia w oponach,
sprawdzić ciśnienie i ponownie zainicjować
układ.
Więcej informacji na temat wykrywania
niskiego ciśnienia w oponach znajduje się
we właściwym rozdziale.
Na tej etykiecie widnieje ciśnienie
pompowania opon.
Więcej informacji na temat elementów
identyfikacyjnych, a w szczególności na
temat tej etykiety, zawiera odpowiedni punkt.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł tylnych
może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
–


Używać gąbki i wody z mydłem lub środka o
obojętnym pH.
–


W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w kolejności
odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
–

Reflektory w technologii Full LED
–


Światła dzienne/światła pozycyjne.
–


Kierunkowskazy boczne
–


Lampki boczne
–


T
rzecie światło stop
–

T
ylne światła pozycyjne
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
PEUGEOT albo z
warsztatem
specjalistycznym.
Nie wolno dotykać reflektorów wykonanych w
technologii LED lub Full LED, ponieważ grozi
to porażeniem prądem!

170
W razie awarii

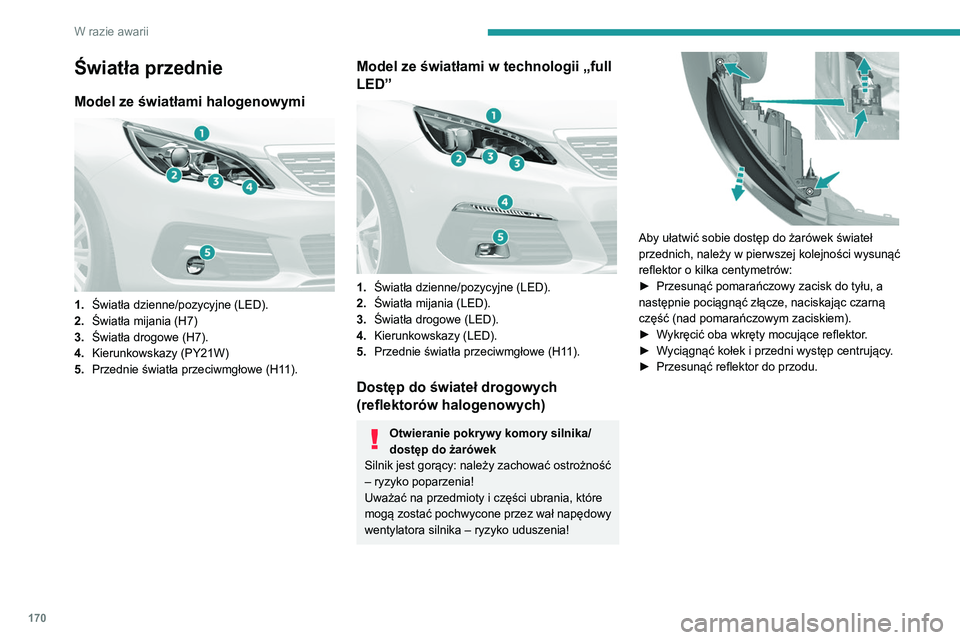

Światła przednie
Model ze światłami halogenowymi

1.Światła dzienne/pozycyjne (LED).
2. Światła mijania (H7)
3. Światła drogowe (H7).
4. Kierunkowskazy (PY21W)
5. Przednie światła przeciwmgłowe (H11).
Model ze światłami w technologii „full
LED”


1.Światła dzienne/pozycyjne (LED).
2. Światła mijania (LED).
3. Światła drogowe (LED).
4. Kierunkowskazy (LED).
5. Przednie światła przeciwmgłowe (H11).
Dostęp do świateł drogowych
(reflektorów halogenowych)
Otwieranie pokrywy komory silnika/
dostęp do żarówek
Silnik jest gorący: należy zachować ostrożność
– ryzyko poparzenia!
Uważać na przedmioty i części ubrania, które
mogą zostać pochwycone przez wał napędowy
wentylatora silnika – ryzyko uduszenia!


Aby ułatwić sobie dostęp do żarówek świateł
przednich, należy w pierwszej kolejności wysunąć
reflektor o kilka centymetrów:
►

Przesunąć pomarańczowy zacisk do tyłu, a
następnie pociągnąć złącze, naciskając czarną
część (nad pomarańczowym zaciskiem).
►


W
ykręcić oba wkręty mocujące reflektor.
►

W
yciągnąć kołek i przedni występ centrujący.
►

Przesunąć reflektor do przodu.
Światła mijania / światła drogowe (model ze
światłami halogenowymi)


► Zdjąć plastikową pokrywę, pociągając za
występ.
► Odłączyć złącze żarówki.
► Rozłączyć dwie sprężyny (nacisnąć i odsunąć
na zewnątrz).
► Wyjąć i wymienić żarówkę.
Obszar za prawym reflektorem może być
bardzo gorący (przewody
odprowadzające spaliny w pobliżu): ryzyko
oparzenia.

171
W razie awarii

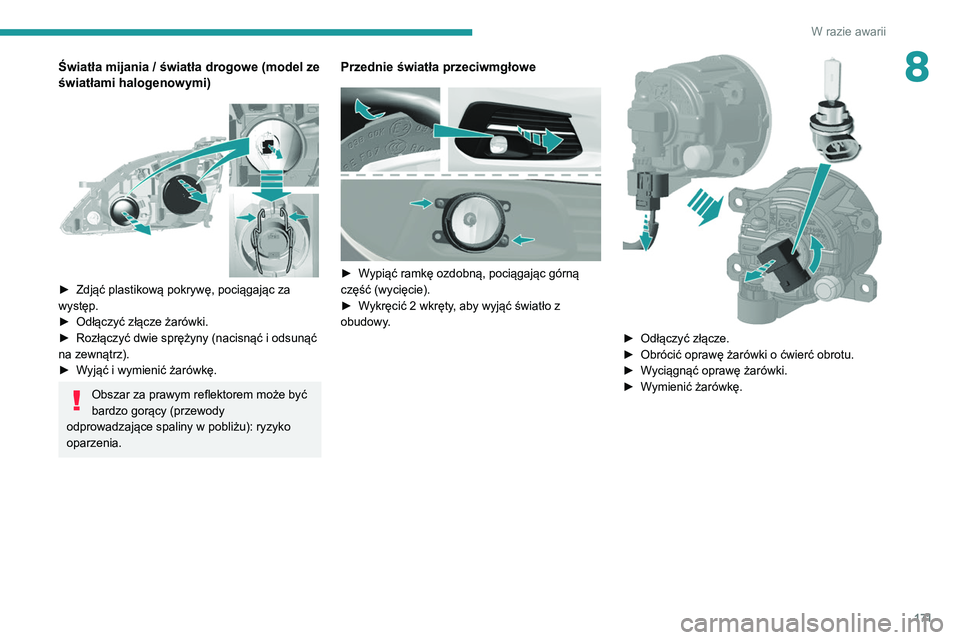

8Światła mijania / światła drogowe (model ze
światłami halogenowymi)


► Zdjąć plastikową pokrywę, pociągając za
występ.
►

Odłączyć złącze żarówki.
►


Rozłączyć dwie sprężyny (nacisnąć i odsunąć
na zewnątrz).
►


W
yjąć i wymienić żarówkę.
Obszar za prawym reflektorem może być
bardzo gorący (przewody
odprowadzające spaliny w pobliżu): ryzyko
oparzenia.
Przednie światła przeciwmgłowe


► Wypiąć ramkę ozdobną, pociągając górną
część (wycięcie).
►

W
ykręcić 2 wkręty, aby wyjąć światło z
obudowy.

► Odłączyć złącze.
► Obrócić oprawę żarówki o ćwierć obrotu.
►

W
yciągnąć oprawę żarówki.
►

W
ymienić żarówkę.

172
W razie awarii

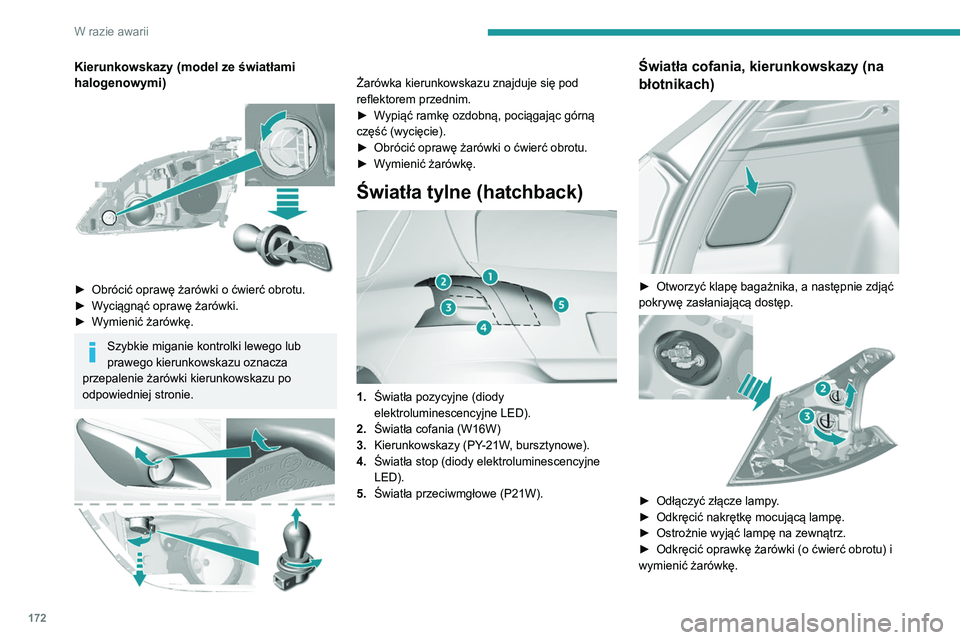

Kierunkowskazy (model ze światłami
halogenowymi)


► Obrócić oprawę żarówki o ćwierć obrotu.
► W yciągnąć oprawę żarówki.
►

W
ymienić żarówkę.
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza
przepalenie żarówki kierunkowskazu po
odpowiedniej stronie.


Żarówka kierunkowskazu znajduje się pod
reflektorem przednim.
►

W
ypiąć ramkę ozdobną, pociągając górną
część (wycięcie).
►

Obrócić oprawę żarówki o ćwierć obrotu.
►


W
ymienić żarówkę.
Światła tylne (hatchback)

1.Światła pozycyjne (diody
elektroluminescencyjne LED).
2. Światła cofania (W16W)
3. Kierunkowskazy (PY-21W, bursztynowe).
4. Światła stop (diody elektroluminescencyjne
LED).
5. Światła przeciwmgłowe (P21W).
Światła cofania, kierunkowskazy (na
błotnikach)


► Otworzyć klapę bagażnika, a następnie zdjąć
pokrywę zasłaniającą dostęp.


► Odłączyć złącze lampy .
► Odkręcić nakrętkę mocującą lampę.
►

Ostrożnie wyjąć lampę na zewnątrz.
►


Odkręcić oprawkę żarówki (o ćwierć obrotu) i
wymienić żarówkę.
Światła przeciwmgłowe (klapa
bagażnika)


► Otworzyć klapę bagażnika, a następnie zdjąć
dużą plastikową osłonę.


► Odpiąć 2 pokrywy dostępowe (lewą i prawą).
► Odkręcić wkręty znajdujące się w każdym
otworze.
► Odczepić wykładzinę bagażnika, aby uzyskać
dostęp do złącza lampy.
► Odłączyć złącze lampy.

173
W razie awarii

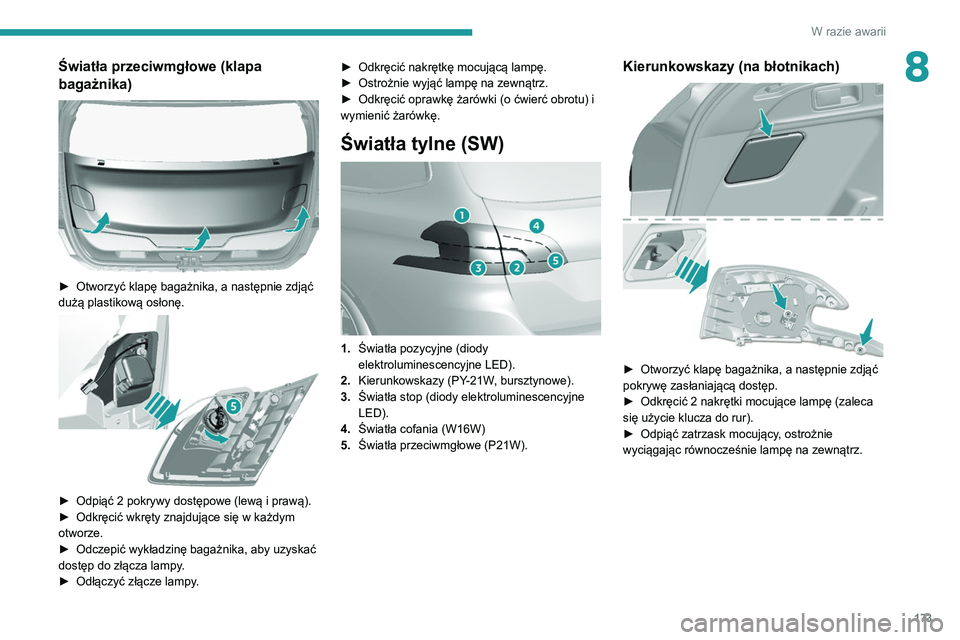

8Światła przeciwmgłowe (klapa
bagażnika)


► Otworzyć klapę bagażnika, a następnie zdjąć
dużą plastikową osłonę.


► Odpiąć 2 pokrywy dostępowe (lewą i prawą).
► Odkręcić wkręty znajdujące się w każdym
otworze.
►

Odczepić wykładzinę bagażnika, aby uzyskać
dostęp do złącza lampy

.
►

Odłączyć złącze lampy
. ►

Odkręcić nakrętkę mocującą lampę.
►

Ostrożnie wyjąć lampę na zewnątrz.
►

Odkręcić oprawkę żarówki (o ćwierć obrotu) i
wymienić żarówkę.
Światła tylne (SW)

1. Światła pozycyjne (diody
elektroluminescencyjne LED).
2. Kierunkowskazy (PY-21W, bursztynowe).
3. Światła stop (diody elektroluminescencyjne
LED).
4. Światła cofania (W16W)
5. Światła przeciwmgłowe (P21W).
Kierunkowskazy (na błotnikach)

► Otworzyć klapę bagażnika, a następnie zdjąć
pokrywę zasłaniającą dostęp.
►

Odkręcić 2 nakrętki mocujące lampę (zaleca
się użycie klucza do rur).
►


Odpiąć zatrzask mocujący
, ostrożnie
wyciągając równocześnie lampę na zewnątrz.

174
W razie awarii

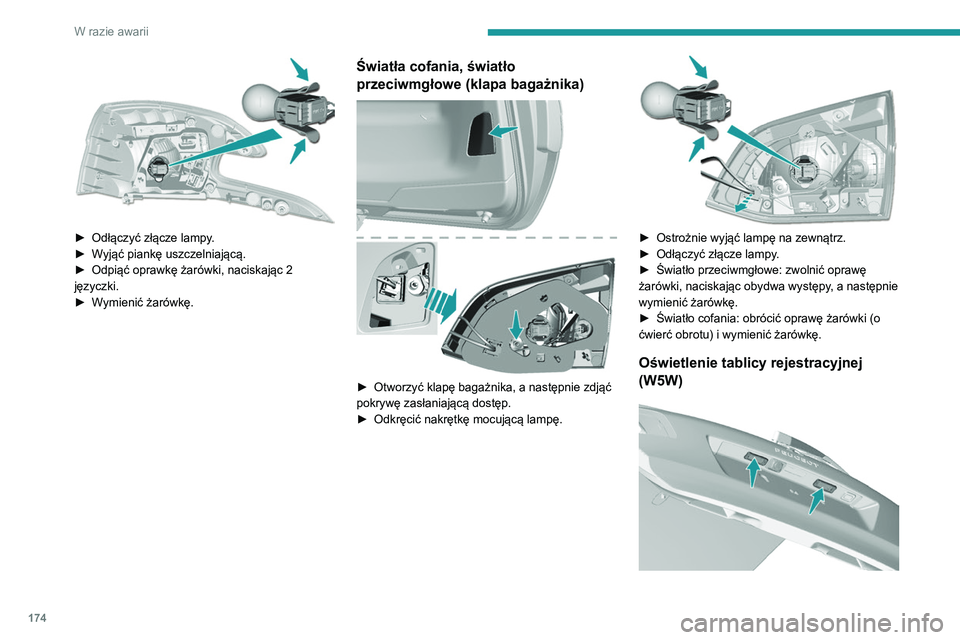

► Odłączyć złącze lampy.
► W yjąć piankę uszczelniającą.
►

Odpiąć oprawkę żarówki, naciskając 2
języczki.
►


W
ymienić żarówkę.
Światła cofania, światło
przeciwmgłowe (klapa bagażnika)


► Otworzyć klapę bagażnika, a następnie zdjąć
pokrywę zasłaniającą dostęp.
►

Odkręcić nakrętkę mocującą lampę.

► Ostrożnie wyjąć lampę na zewnątrz.
► Odłączyć złącze lampy .
►

Światło przeciwmgłowe: zwolnić oprawę
żarówki, naciskając obydwa występy

, a następnie
wymienić żarówkę.
►

Światło cofania: obrócić oprawę żarówki (o
ćwierć obrotu) i wymienić żarówkę.
Oświetlenie tablicy rejestracyjnej
(W5W)


► Włożyć cienki wkrętak w jedno z wycięć w
kloszu.
► Podważyć, aby odpiąć klosz.
► Zdjąć klosz.
► Wymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
Wymiana bezpiecznika
Dostęp do narzędzi

Szczypce są przymocowane po wewnętrznej
stronie pokrywy skrzynki bezpieczników w desce
rozdzielczej.
► Odpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
► Całkowicie odłączyć pokrywę i odwrócić ją.
