2021 CITROEN JUMPER SPACETOURER Návod na použitie (in Slovak)

247
Technické parametre
9Motory a zaťaženia pri ťahaní nákladu – elektromobil
Elektrický motor
Elektrický motor
TechnológiaSynchrónna
  s   permanentnými   magnetmi.
Max.
  výkon:   norma   ES   (kW)/(k) 100/136
Trakčná batéria
Technológia Lítium-iónová
Akumulátor S:
  18 modulov   (L1/L2/L3)
XL:
  27 modulov   (L2/L3)*
Inštalovaná
  kapacita   (kWh) 50
  alebo   75
Nabíjanie v domácnosti Režim 2
Napätie
  striedavého   el. prúdu   (AC)
Menovitá
  hodnota   (A) 230
8
  alebo   16
Zrýchlené nabíjanie Režim 3
Napätie
  striedavého   el. prúdu   (AC)
Menovitá
  hodnota   (A) 230
  (jedna   fáza   alebo   tri   fázy)
16
  alebo   32
Superrýchle nabíjanie Režim 4
Napätie
  jednosmerného   el. prúdu   (DC) 400
* Akumulátor nie je dostupný pri pravostrannom riadení vozidiel Combi, Business, Feel, Shine, Business Lounge.

248
Technické parametre

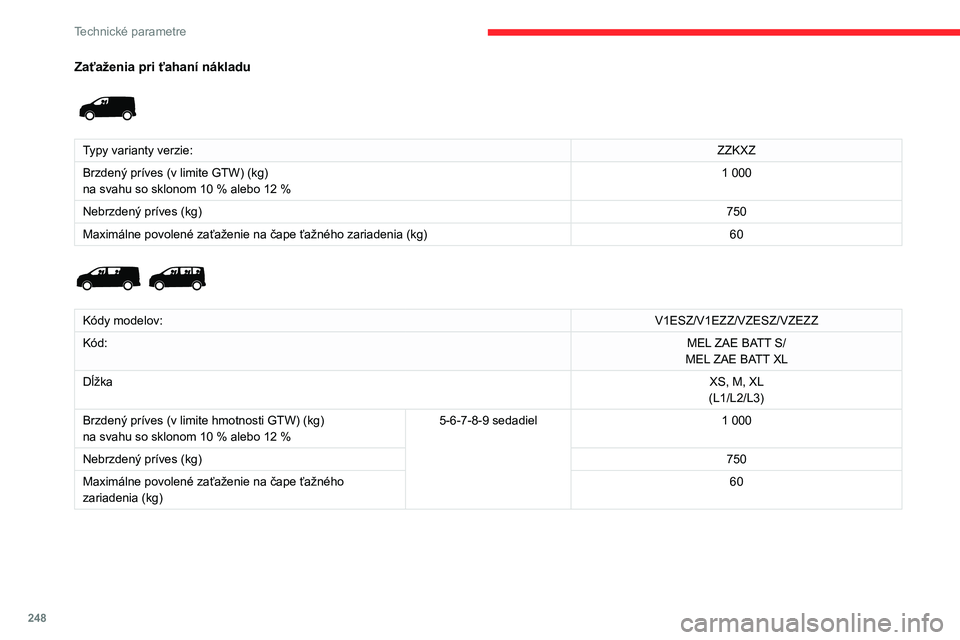

Zaťaženia pri ťahaní nákladu

Typy varianty verzie:ZZKXZ
Brzdený   príves   (v   limite   GTW)   (kg)
na
  svahu   so   sklonom   10 %   alebo   12   % 1 000
Nebrzdený
  príves   (kg) 750
Maximálne
  povolené   zaťaženie   na   čape   ťažného   zariadenia   (kg)60


Kódy modelov: V1ESZ/V1EZZ/VZESZ/VZEZZ
Kód: MEL


ZAE   BATT

S/
MEL


ZAE   BATT

XL
Dĺžka XS,
  M,   XL
(L1/L2/L3)
Brzdený
  príves   (v   limite   hmotnosti   GTW)   (kg)
na
  svahu   so   sklonom   10 %   alebo   12 %5-6-7-8-9
  sedadiel1 000
Nebrzdený
  príves   (kg) 750
Maximálne
  povolené   zaťaženie   na   čape   ťažného
zariadenia

  (kg) 60
Rozmery (mm)
Tieto rozmery boli namerané
 na nenaloženom
vozidle.


Sklopené spätné zrkadlá

Krídlové dvere

249
Technické parametre
9Rozmery (mm)
Tieto rozmery boli namerané na   nenaloženom  vozidle.

Sklopené spätné zrkadlá

Krídlové dvere

Zadné vyklápacie dvere

XS

M

XL

* Vyššie užitočné zaťaženie.
**   Vyššie   užitočné   zaťaženie   pri   zvýšenej
karosérii.
***

  V   závislosti   od   krajiny   predaja.

250
Technické parametre
XS



M



XL



* S kabínou Moduwork, kryt odstránený.
**   Vozidlo   prázdne   a   nezaťažené.


Sklopené spätné zrkadlá

Krídlové dvere

251
Technické parametre
9Zadné vyklápacie dvere

XS

M

XL

* Vyššie užitočné zaťaženie.
**   Vyššie   užitočné   zaťaženie   pri   zvýšenej
karosérii.
***

  V   závislosti   od   krajiny   predaja.
Valník s kabínou





Identifikačné prvky
Rôzne viditeľné označenia   slúžiace   na  identifikáciu
  vozidla.

252
Technické parametre

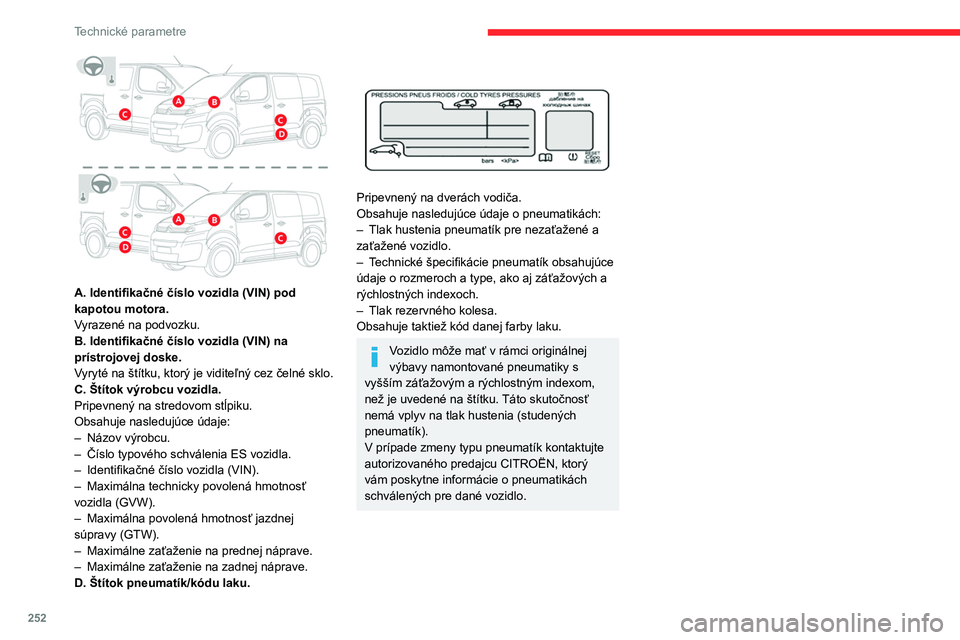

A. Identifikačné číslo vozidla (VIN) pod
kapotou motora.
Vyrazené  na   podvozku.
B. Identifikačné číslo vozidla (VIN) na
prístrojovej doske.
Vyryté
  na   štítku,   ktorý   je   viditeľný   cez   čelné   sklo.
C. Štítok výrobcu vozidla.
Pripevnený
  na   stredovom   stĺpiku.
Obsahuje
  nasledujúce   údaje:
–

Názov
  výrobcu.
–

Číslo
  typového   schválenia   ES   vozidla.
–

Identifikačné
  číslo   vozidla   (VIN).
–

Maximálna
  technicky   povolená   hmotnosť
vozidla

  (GVW).
–

Maximálna
  povolená   hmotnosť   jazdnej
súpravy

  (GTW).
–

Maximálne
  zaťaženie   na   prednej   náprave.
–

Maximálne
  zaťaženie   na   zadnej   náprave.
D. Štítok pneumatík/kódu laku.


Pripevnený na dverách vodiča.
Obsahuje   nasledujúce   údaje   o   pneumatikách:
–

Tlak
  hustenia   pneumatík   pre   nezaťažené   a
zaťažené

  vozidlo.
–

T
echnické   špecifikácie   pneumatík   obsahujúce
údaje

  o   rozmeroch   a   type,   ako   aj   záťažových   a
rýchlostných

  indexoch.
–

Tlak
  rezervného   kolesa.
Obsahuje
  taktiež   kód   danej   farby   laku.
Vozidlo môže mať v rámci originálnej výbavy  namontované   pneumatiky   s
vyšším

  záťažovým   a   rýchlostným   indexom,
než


je   uvedené   na   štítku.
Táto
  skutočnosť
nemá

  vplyv   na   tlak   hustenia   (studených
pneumatík).
V


prípade   zmeny   typu   pneumatík   kontaktujte
autorizovaného

  predajcu   CITROËN,   ktorý
vám

  poskytne   informácie   o   pneumatikách
schválených

  pre   dané   vozidlo.

253
Audio systém Bluetooth®
10Audio systém Bluetooth®


Jednotlivé opísané funkcie a nastavenia
sa líšia v závislosti od verzie a
konfigurácie vášho vozidla.
Z bezpečnostných dôvodov smie vodič
vykonávať úkony , ktoré si vyžadujú jeho
zvýšenú pozornosť, ako je párovanie
mobilného telefónu Bluetooth s bezdrôtovou
súpravou Bluetooth audio systému, iba
v

odstavenom vozidle a pri zapnutom
zapaľovaní.
Váš audio systém je zakódovaný takým
spôsobom, aby bol funkčný len vo vašom
vozidle.
Všetky zásahy do systému musia byť
vykonané výlučne u autorizovaného predajcu
alebo v inom kvalifikovanom servise, aby sa
predišlo riziku zásahu elektrickým prúdom,
požiaru alebo mechanickým poruchám.
Ak motor nie je naštartovaný, audio systém sa môže po niekoľkých minútach
vypnúť, aby sa zabránilo vybitiu batérie.
Prvé kroky
Stlačte: Zapnutie/Vypnutie.
Otočenie: nastavenie zvuku.
Krátke stlačenie: zmena zdroja zvuku
(rádio, USB, AUX (ak je pripojené
zariadenie), CD, streaming).
Dlhé stlačenie: zobrazenie ponuky Telefón (ak je
pripojený telefón).
Úprava nastavení zvuku:
Vyváženie vpredu/vzadu, vľavo/vpravo,
hĺbky/výšky, loudness, zvukové prostredie.
Aktivácia/deaktivácia automatickej úpravy
hlasitosti (spojená s rýchlosťou vozidla).
Rádio:
Krátke stlačenie: zobrazenie zoznamu
rádiostaníc.
Dlhé stlačenie: aktualizácia zoznamu.
Médiá:
Krátke stlačenie: zobrazenie zoznamu
priečinkov.
Dlhé stlačenie: zobrazenie dostupných možností
usporiadania.
Výber režimu zobrazenia displeja, medzi:
Dátum, audio funkcie, palubný počítač,
telefón.
Potvrdenie alebo zobrazenie kontextovej
ponuky.
Tlačidlá 1 až 6. Krátke stlačenie: voľba rádiostanice
uloženej do pamäte.
Dlhé stlačenie: uloženie rádiostanice.
Rádio:
Automatické postupné vyhľadávanie
rádiostaníc s vyššou alebo nižšou frekvenciou.
Médiá:
Výber predchádzajúcej/nasledujúcej skladby
z

disku CD, zariadenia USB, streamovania.
Prechádzanie zoznamu.
Rádio:
Manuálne postupné vyhľadávanie
rozhlasových staníc s vyššou alebo nižšou
frekvenciou.
Voľba predchádzajúceho/nasledujúceho
priečinka MP3.
Médiá:
Výber predchádzajúceho/nasledujúceho
priečinka/žánra/umelca/zoznamu skladieb na
zariadení USB.
Prechádzanie zoznamu.
Prerušenie aktuálnej operácie.
Prechod o jednu úroveň vyššie (ponuka
alebo priečinok).
Prístup k hlavnej ponuke.
Aktivácia/deaktivácia dopravného spravodajstva (TA).
Dlhé stlačenie: výber typu spravodajstva.
Výber vlnového pásma FM/DAB/AM.

254
Audio systém Bluetooth®
„Telefón“: hovor, správa adresára, správa
telefónu, ukončenie hovoru.
„Palubný počítač“.
„Údržba“: diagnostika, zoznam výstrah
atď.
„Pripojenia“: správa pripojení,
vyhľadávanie periférneho zariadenia.
„Personalizácia-konfigurácia“: zadanie
parametrov vozidla, výber jazyka,
konfigurácia displeja, výber jednotiek, nastavenie
dátumu a času.
Stlačte tlačidlo „MENU“.
Pohyb z jednej ponuky do druhej.
Vstup do ponuky.
Rádio
Výber stanice
Opakovane stláčajte tlačidlo SOURCE a
zvoľte si rádiostanicu.
Stlačenie tohto tlačidla umožní výber
vlnového pásma (FM/DAB/AM).
Pre automatické vyhľadávanie
rozhlasových staníc stlačte jedno z
tlačidiel.
Stlačenie jedného z tlačidiel umožní
manuálne vyhľadávanie vyššej/nižšej
frekvencie.
Ovládače na volante
Ovládače na volante – typ 1
Rádio:
Voľba predchádzajúcej/nasledujúcej
uloženej rádiostanice.
Voľba predchádzajúceho/nasledujúceho prvku z
ponuky alebo zoznamu.
Médiá:
Voľba predchádzajúcej/nasledujúcej skladby.
Voľba predchádzajúceho/nasledujúceho prvku z
ponuky alebo zoznamu.
Rádio:
Krátke stlačenie: zobrazenie zoznamu
rádiostaníc.
Dlhé stlačenie: aktualizácia zoznamu.
Médiá:
Krátke stlačenie: zobrazenie zoznamu
adresárov.
Dlhé stlačenie: zobrazenie dostupných možností
usporiadania.
Mimo telefónnej komunikácie:
Krátke stlačenie: zmena zdroja zvuku
(rádio, USB, AUX (ak je pripojené zariadenie),
CD, streaming), potvrdenie v prípade, ak je
otvorená ponuka „ Telefón“.
Dlhé stlačenie: otvorenie ponuky „ Telefón“.
V prípade telefónneho hovoru:
Krátke stlačenie: prijatie hovoru.
Dlhé stlačenie: odmietnutie hovoru. Počas telefónneho hovoru:
Krátke stlačenie: otvorenie kontextovej ponuky
telefónu.
Dlhé stlačenie: ukončenie hovoru.
Potvrdenie výberu.
Zvýšenie hlasitosti.
Zníženie hlasitosti.
Vypnutie/obnovenie zvuku súčasným
stlačením tlačidiel pre zvýšenie a zníženie
zvuku.
Ovládače na volante – typ 2
Prístup k hlavnej ponuke.
Zvýšenie hlasitosti.
Vypnutie zvuku/obnovenie zvuku.
Zníženie hlasitosti.
Mimo telefónnej komunikácie:
Krátke stlačenie: zmena zdroja zvuku
(rádio, USB, AUX (ak je pripojené zariadenie),
CD, streaming), potvrdenie v prípade, ak je
otvorená ponuka „ Telefón“.
Dlhé stlačenie: otvorenie ponuky „ Telefón“.
V prípade telefónneho hovoru: Krátke stlačenie: prijatie hovoru.
Dlhé stlačenie: odmietnutie hovoru.
Počas telefónneho hovoru:
Krátke stlačenie: otvorenie kontextovej ponuky
telefónu.
Dlhé stlačenie: ukončenie hovoru.
Spustenie rozpoznávania hlasu na
smartfóne pomocou systému.
Rádio:
Krátke stlačenie: zobrazenie zoznamu
rádiostaníc.
Dlhé stlačenie: aktualizácia zoznamu.
Médiá:
Krátke stlačenie: zobrazenie zoznamu
adresárov.
Dlhé stlačenie: zobrazenie dostupných možností
usporiadania.
Rádio:
Voľba predchádzajúcej/nasledujúcej
uloženej rádiostanice.
Voľba predchádzajúceho/nasledujúceho prvku z
ponuky alebo zoznamu.
Médiá:
Voľba predchádzajúcej/nasledujúcej skladby.
Voľba predchádzajúceho/nasledujúceho prvku z
ponuky alebo zoznamu.
Stlačenie kruhového ovládača: potvrdenie.
Ponuky
V závislosti od verzie.„Multimediálny zdroj“: parametre média,
parametre rádia.
