2021 CITROEN JUMPER SPACETOURER Návod na použitie (in Slovak)

191
Praktické informácie
7Vhodné palivá
Motorová nafta spĺňajúca normy EN590,
EN16734 a EN16709 s obsahom 7 %, 10 %,
20
% a 30 % metylesteru mastných kyselín.
Pri použití palív typu B20 alebo B30, a to aj
príležitostnom, je potrebné uplatniť špeciálne
podmienky servisnej údržby označované ako
„náročné podmienky“.

Parafínová motorová nafta spĺňajúca normu
EN15940.
Použitie akéhokoľvek iného typu (bio)
paliva (čisté alebo riedené rastlinné
alebo živočíšne oleje, vykurovací olej atď.) je
prísne zakázané (riziko poškodenia motora a
palivovej sústavy).
Používať sa smú výlučne aditíva do
naftového paliva spĺňajúce normy
B715000.
Nafta pri nízkej teplote
Pri teplotách nižších ako 0 °C môže tvorba
parafínov v letnom type dieselových palív
zabrániť správnemu fungovaniu motora. V týchto
teplotných podmienkach používajte zimný typ dieselového paliva a
udržiavajte palivovú nádrž
naplnenú na viac ako 50 %.
Aby ste sa pri teplotách nižších ako -15 °C
vyhli problémom so štartovaním, najlepšie je
zaparkovať vozidlo pod prístreškom (vyhrievaná
garáž).
Cesta do zahraničia
Niektoré palivá môžu poškodiť motor vášho
vozidla.
V
niektorých krajinách sa môže vyžadovať
použitie špecifického typu paliva (so
špecifickým oktánovým číslom, špecifickým
obchodným názvom…) z
dôvodu
zabezpečenia správnej činnosti motora.
V prípade potreby doplňujúcich informácií sa
obráťte na vášho predajcu.
Doplnenie paliva
Objem palivovej nádrže: približne 69 litrov.
Úroveň rezervy: približne 6 litrov.
Nízka hladina paliva
Keď hladina paliva klesne na nízku
úroveň, na prístrojovom paneli sa
rozsvieti jedna z týchto výstražných kontroliek.
Zároveň sa pritom zobrazí správa a zaznie
zvukový signál. Pri prvom rozsvietení kontrolky
zostáva
približne 8 litrov paliva.
Čo najskôr doplňte palivo, aby sa vám úplne
nevyčerpalo.
Ďalšie informácií o úplnom vyčerpaní paliva
(diesel) sú uvedené v príslušnej kapitole.
Malá šípka vedľa výstražnej kontrolky
signalizuje, na ktorej strane vozidla sa
nachádza kryt palivovej nádrže.
Stop & Start
Nikdy nedopĺňajte palivo, ak je motor
v režime STOP; bezpodmienečne vypnite
zapaľovanie.
Doplnenie paliva
Musíte doplniť najmenej 8 litrov paliva, aby ho
zaznamenal ukazovateľ paliva.
Otvorenie uzáveru palivovej nádrže môže
sprevádzať zvuk nasávajúceho vzduchu.
T
ento jav je úplne normálny a je spôsobený
nepriepustnosťou palivového okruhu.
Postup pre bezpečné čerpanie paliva:
►

Vždy vypnite motor
.
►

Odomknite vozidlo pomocou funkcie
Bezkľúčový vstup a štartovanie.

192
Praktické informácie

► Otvorte kryt palivovej nádrže.

► V prípade jednoduchého kľúča ho vsuňte do
uzáveru palivovej nádrže a potom kľúčom otočte
doľava.


► Odskrutkujte a odstráňte uzáver a umiestnite
ho na držiak, ktorý sa nachádza na kryte
palivovej nádrže.
►

Zasuňte tankovaciu pištoľ až na doraz
(zatlačte pritom na kovovú klapku A

).
►

Naplňte nádrž. Po treťom vypnutí pištole
v

čerpaní paliva už nepokračujte, pretože by
mohlo dôjsť k
poruche.
►

Založte uzáver palivovej nádrže späť
a

zatvorte ho otočením doprava.
►

Zatlačením zatvorte kryt palivovej nádrže
(vozidlo musí byť odomknuté).


Ak je vozidlo vybavené posuvnými dverami na ľavej strane, neotvárajte ich v
prípade, ak je otvorený kryt palivovej nádrže
(v opačnom prípade hrozí poškodenie krytu
palivovej nádrže a
posuvných dverí, ako aj
zranenie osoby dopĺňajúcej palivo).
Ak je otvorený kryt palivovej nádrže a pokúsite sa otvoriť ľavé bočné dvere,
mechanizmus zabráni ich otvoreniu.
Dvere je však možné otvoriť do
polovice.
V

prípade dverí s mechanickým ovládaním
zatvorte kryt palivovej nádrže, aby ste mohli
dvere znova používať.
V prípade dverí s elektrickým ovládaním
zatvorte kryt palivovej nádrže a potom stlačte
tlačidlo otvárania, aby ste ich mohli správne
používať.
Vozidlo je vybavené katalyzátorom, ktorý
pomáha znižovať množstvo škodlivých látok vo
výfukových plynoch.
Pri natankovaní paliva, ktoré nie je
určené pre motor vášho vozidla,
musíte ešte pred naštartovaním motora
nechať vypustiť palivo z
nádrže a naplniť
ju správnym palivom.
Prerušenie dodávky paliva
Vaše vozidlo je vybavené bezpečnostným
systémom, ktorý v prípade nárazu preruší prívod
paliva.
Ochranná vložka naftovej
palivovej nádrže
Mechanické zariadenie, ktoré zabráni čerpaniu
benzínu do nádrže vozidiel vybavených
naftovým motorom. Taktiež pomáha zabrániť
poškodeniu motora, ktoré môže byť spôsobené
natankovaním nesprávneho paliva.
Toto zariadenie je umiestnené na vstupnom
otvore palivovej nádrže a je viditeľné po
odstránení uzáveru palivovej nádrže.


Pokiaľ do plniaceho hrdla palivovej nádrže vášho
vozidla s naftovým motorom vložíte benzínovú
pištoľ, dostane sa do kontaktu s klapkou. Systém
zostane uzatvorený a zabráni plneniu.
Ukončite plnenie a použite pištoľ naftového
typu.

193
Praktické informácie
7Ochranná vložka naftovej
palivovej nádrže
Mechanické zariadenie, ktoré zabráni čerpaniu
benzínu do nádrže vozidiel vybavených
naftovým motorom. Taktiež pomáha zabrániť
poškodeniu motora, ktoré môže byť spôsobené
natankovaním nesprávneho paliva.
Toto zariadenie je umiestnené na vstupnom
otvore palivovej nádrže a je viditeľné po
odstránení uzáveru palivovej nádrže.


Pokiaľ do plniaceho hrdla palivovej nádrže vášho
vozidla s naftovým motorom vložíte benzínovú
pištoľ, dostane sa do kontaktu s klapkou. Systém
zostane uzatvorený a zabráni plneniu.
Ukončite plnenie a použite pištoľ naftového
typu.
Plnenie palivovej nádrže je možné aj
pomocou kanistry.
Aby ste zabezpečili správne plnenie paliva,
priblížte nálevku kanistry bez toho, aby ste ju
položili priamo na klapku palivovej vložky.
Cesty do zahraničia
Naftové čerpacie pištole môžu byť
rozdielne v závislosti od krajiny, prítomnosť
ochrannej palivovej vložky môže znemožniť
čerpanie pohonných hmôt.
Nie všetky vozidlá s dieselovým motorom sú
vybavené ochrannou palivovou vložkou, preto
vám pri ceste do zahraničia odporúčame,
aby ste si overili v dílerskej sieti CITROËN,
či je vaše vozidlo prispôsobené vybaveniu
čerpacích staníc v krajine, do ktorej cestujete.
Nabíjací systém
(elektromobil)
400 V elektrický systém
Systém elektrického pohonu fungujúci pri
napätí približne 400 V možno rozoznať podľa
oranžových káblov, pričom jeho komponenty sú
označené týmto symbolom:


Hnacia jednotka elektromobilu môže byť
horúca počas prevádzky a aj po vypnutí
zapaľovania.
Dodržiavajte varovania uvedené na štítkoch,
obzvlášť tie, ktoré sa nachádzajú pod krytom.
Svojpomocný servis alebo úprava
elektrického systému vozidla (vrátane
trakčnej batérie, konektorov, oranžových
káblov a iných komponentov, ktoré sú
viditeľné v interiéri alebo exteriéri) sú prísne
zakázané. Hrozí riziko vážneho popálenia
alebo smrteľného zásahu elektrickým prúdom
(skrat / elektrický úder)!
V prípade akéhokoľvek problému sa
obráťte na autorizovaného predajcu alebo
kvalifikovaný servis vozidiel CITROËN.

194
Praktické informácie
Tento štítok je určený výhradne na použitie požiarnikmi a údržbovými
servismi v prípade vykonávania akýchkoľvek
prác na vozidle.
Žiadna iná osoba sa nesmie dotýkať
zariadenia znázorneného na tomto štítku.
V prípade nehody alebo nárazu do
spodku vozidla
V týchto situáciách sa môže vážne poškodiť
elektrický obvod alebo trakčná batéria.
Keď to bezpečnostné podmienky umožnia,
okamžite zastavte vozidlo a vypnite
zapaľovanie.
Kontaktujte sieť CITROËN alebo kvalifikovaný
servis.
V prípade požiaru
Okamžite vystúpte a pomôžte všetkým
pasažierom opustiť vozidlo.
Nikdy sa
nepokúšajte svojpomocne uhasiť oheň –
hrozí riziko zásahu elektrickým prúdom!
Bezodkladne kontaktujte záchranné
zložky a informujte ich, že došlo k nehode
elektromobilu.
V prípade umývania
Pred umytím vozidla vždy najskôr
skontrolujte, či je kryt priestoru nabíjacieho
konektora dôkladne zatvorený.
Vozidlo nikdy neumývajte počas nabíjania
batérie.
Vysokotlakové umývanie
Aby sa predišlo poškodeniu elektrických
komponentov, je výslovne zakázané používať
vysokotlakové umývanie v motorovom
priestore alebo pod karosériou vozidla.
Pri umývaní karosérie nepoužívajte tlak väčší
ako 80 barov.
Nedovoľte, aby sa do konektora alebo
nabíjacej pištole dostala voda alebo
prach – hrozí riziko zásahu elektrickým
prúdom alebo požiaru!
Nabíjaciu pištoľ ani nabíjací kábel nepripájajte
ani neodpájajte mokrými rukami – hrozí riziko
zásahu elektrickým prúdom!
Trakčná batéria
Táto batéria napája elektrický motor a vybavenie
na zabezpečenie tepelného komfortu v priestore
pre pasažierov.
Počas používania sa vybíja, a
preto je potrebné ju pravidelne nabíjať.
Pred
nabitím trakčnej batérie nie je potrebné čakať,
kým jej úroveň nabitia klesne na rezervnú
hladinu.
Výdrž batérie závisí od spôsobu jazdy, trasy,
používania vybavenia na zabezpečenie
tepelného komfortu a veku komponentov batérie.
Na proces starnutia trakčnej batérie má
vplyv viacero faktorov vrátane
poveternostných podmienok, prejdenej
vzdialenosti a to, koľkokrát bola nabíjaná z
rýchlonabíjacej stanice.
V prípade poškodenia trakčnej batérie
Je prísne zakázané pokúšať sa vozidlo
opraviť alebo upraviť svojpomocne.
Nikdy sa nedotýkajte kvapalín, ktoré vytekajú
z batérie. V prípade kontaktu pokožky s
týmito kvapalinami ju opláchnite veľkým
množstvom vody a čo najskôr vyhľadajte
lekársku pomoc.
Obráťte sa na autorizovaného predajcu
CITROËN alebo kvalifikovaný servis a
nechajte systém skontrolovať.
Nabíjacie konektory a
svetelné kontrolky


1. Nabíjacie konektory

195
Praktické informácie

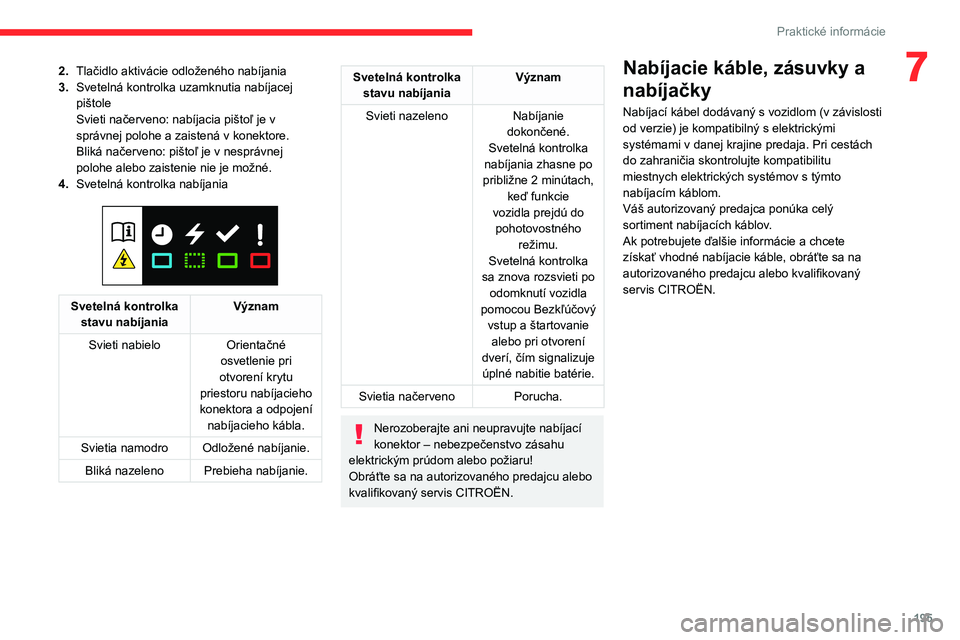

72.Tlačidlo aktivácie odloženého nabíjania
3. Svetelná kontrolka uzamknutia nabíjacej
pištole
Svieti načerveno: nabíjacia pištoľ je v
správnej polohe a zaistená v konektore.
Bliká načerveno: pištoľ je v nesprávnej
polohe alebo zaistenie nie je možné.
4. Svetelná kontrolka nabíjania


Svetelná kontrolka
stavu nabíjania Význam
Svieti nabielo Orientačné
osvetlenie pri
otvorení krytu
priestoru nabíjacieho
konektora a odpojení nabíjacieho kábla.
Svietia namodro Odložené nabíjanie. Bliká
nazeleno Prebieha nabíjanie.
Svetelná kontrolka stavu nabíjania Význam
Svieti nazeleno Nabíjanie
dokončené.
Svetelná kontrolka
nabíjania zhasne po
približne 2
minútach,
keď funkcie
vozidla prejdú do pohotovostného režimu.
Svetelná kontrolka
sa znova rozsvieti po odomknutí vozidla
pomocou Bezkľúčový vstup a štartovanie alebo pri otvorení
dverí, čím signalizuje úplné nabitie batérie.
Svietia načerveno Porucha.
Nerozoberajte ani neupravujte nabíjací
konektor – nebezpečenstvo zásahu
elektrickým prúdom alebo požiaru!
Obráťte sa na autorizovaného predajcu alebo
kvalifikovaný servis CITROËN.
Nabíjacie káble, zásuvky a
nabíjačky
Nabíjací kábel dodávaný s vozidlom (v závislosti
od verzie) je kompatibilný s elektrickými
systémami v danej krajine predaja. Pri cestách
do zahraničia skontrolujte kompatibilitu
miestnych elektrických systémov s týmto
nabíjacím káblom.
Váš autorizovaný predajca ponúka celý
sortiment nabíjacích káblov.
Ak potrebujete ďalšie informácie a chcete
získať vhodné nabíjacie káble, obráťte sa na
autorizovaného predajcu alebo kvalifikovaný
servis CITROËN.

196
Praktické informácie
Štandardné nabíjania, režim 2
Domáca zásuvka
(nabíjanie v domácnosti – striedavý prúd (AC))


Režim 2 so štandardnou zásuvkou A:
maximálny prúd pri nabíjaní 8 A.

Režim 2 so zásuvkou Green’Up B: maximálny
prúd pri nabíjaní 16 A.
O inštaláciu tohto typu zásuvky požiadajte odborného elektroinštalatéra.
Špecifický kábel na nabíjanie v domácnosti – režim 2 (AC)


Špecifický kábel na nabíjanie v
domácnosti (režim 2)
Kábel sa nesmie poškodiť.
V prípade poškodenia ho nepoužívajte
a požiadajte autorizovaného predajcu
CITROËN alebo kvalifikovaný servis vozidiel,
aby ho nahradil.
Riadiaca jednotka (režim 2)


POWER
Zelená farba: pripojené k elektrickej sieti,
môže sa začať nabíjanie.
CHARGE
Bliká nazeleno: prebieha nabíjanie alebo
je aktivovaná úpravy teploty interiéru vozidla.
Neprerušovane svieti nazeleno: nabíjanie je
dokončené.
FAULT
Červená farba: porucha, nabíjanie nie
je povolené alebo sa musí okamžite ukončiť. Skontrolujte, či je všetko správne zapojené a či
sa nevyskytla porucha v elektrickom systéme.
Ak svetelná kontrolka nezhasne, obráťte sa na
autorizovaného predajcu alebo kvalifikovaný
servis vozidiel CITROËN.
Po pripojení nabíjacieho kábla do domácej
zásuvky sa nakrátko rozsvietia všetky svetelné
kontrolky.
Ak sa nerozsvietia žiadne svetelné kontrolky,
skontrolujte istič domácej zásuvky:
–

Ak došlo k aktivácii el.
ističa, požiadajte
odborného elektrikára, aby skontroloval, či je
daný elektrický rozvod vhodný na použitie a aby
prípadne vykonal potrebné opravy.
–
Ak nedošlo k aktivácii el.
ističa, prestaňte
používať nabíjací kábel a obráťte sa na
autorizovaného predajcu vozidiel CITROËN
alebo kvalifikovaný servis.
Štítok riadiacej jednotky – Odporúčania
Pred použitím si prečítajte príručku.
1. Pri nesprávnom použití tohto nabíjacieho
kábla môže dôjsť k požiaru, poškodeniu
majetku a vážnemu zraneniu alebo
usmrteniu v dôsledku zásahu elektrickým
prúdom!

197
Praktické informácie

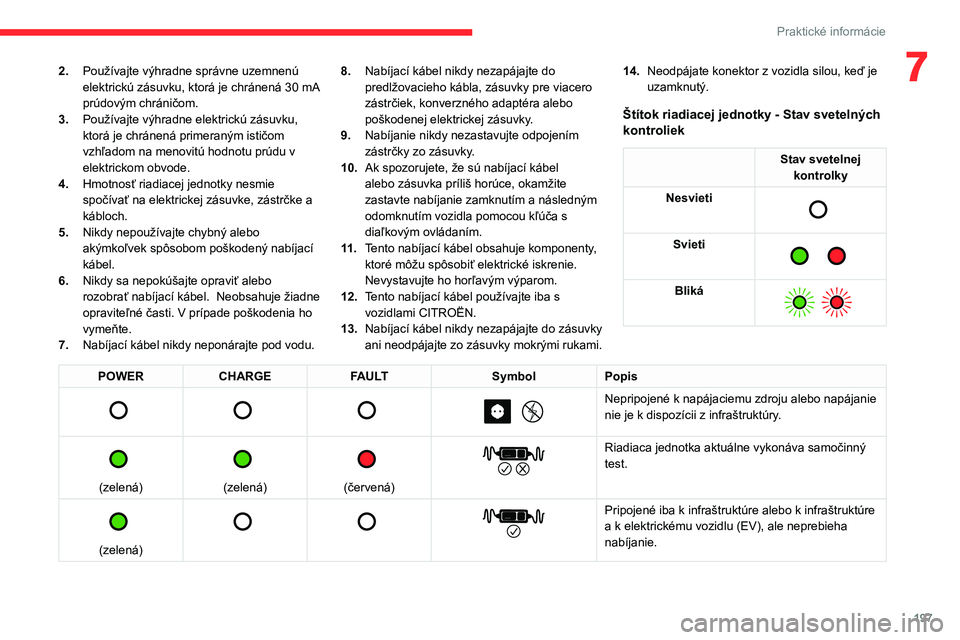

72.Používajte výhradne správne uzemnenú
elektrickú zásuvku, ktorá je chránená 30
mA
prúdovým chráničom.
3. Používajte výhradne elektrickú zásuvku,
ktorá je chránená primeraným ističom
vzhľadom na menovitú hodnotu prúdu v
elektrickom obvode.
4. Hmotnosť riadiacej jednotky nesmie
spočívať na elektrickej zásuvke, zástrčke a
kábloch.
5. Nikdy nepoužívajte chybný alebo
akýmkoľvek spôsobom poškodený nabíjací
kábel.
6. Nikdy sa nepokúšajte opraviť alebo
rozobrať nabíjací kábel.
Neobsahuje žiadne
opraviteľné časti. V prípade poškodenia ho
vymeňte.
7. Nabíjací kábel nikdy neponárajte pod vodu. 8.
Nabíjací kábel nikdy nezapájajte do
predlžovacieho kábla, zásuvky pre viacero
zástrčiek, konverzného adaptéra alebo
poškodenej elektrickej zásuvky.
9. Nabíjanie nikdy nezastavujte odpojením
zástrčky zo zásuvky.
10. Ak spozorujete, že sú nabíjací kábel
alebo zásuvka príliš horúce, okamžite
zastavte nabíjanie zamknutím a následným
odomknutím vozidla pomocou kľúča s
diaľkovým ovládaním.
11 . Tento nabíjací kábel obsahuje komponenty,
ktoré môžu spôsobiť elektrické iskrenie.
Nevystavujte ho horľavým výparom.
12. Tento nabíjací kábel používajte iba s
vozidlami CITROËN.
13. Nabíjací kábel nikdy nezapájajte do zásuvky
ani neodpájajte zo zásuvky mokrými rukami. 14.
Neodpájate konektor z vozidla silou, keď je
uzamknutý.
Štítok riadiacej jednotky - Stav svetelných
kontroliek
Stav svetelnej
kontrolky
Nesvieti


Svieti

Bliká

POWER CHARGE FAULT SymbolPopis

Nepripojené k napájaciemu zdroju alebo napájanie
nie je k dispozícii z infraštruktúry.


(zelená)


(zelená)


(červená)


Riadiaca jednotka aktuálne vykonáva samočinný
test.


(zelená)


Pripojené iba k infraštruktúre alebo k infraštruktúre
a k elektrickému vozidlu (EV), ale neprebieha
nabíjanie.

198
Praktické informácie
POWERCHARGE FAULT SymbolPopis

(zelená)


(zelená)



Pripojené k napájaciemu zdroju a k elektrickému
vozidlu (EV).
EV je na nabíjačke alebo v sekvencii úpravy
teploty interiéru vozidla.


(zelená)


(zelená)



Pripojené k napájaciemu zdroju a k elektrickému
vozidlu (EV).
EV čaká na nabíjanie alebo nabíjanie EV je
dokončené.


(červená)


Porucha riadiacej jednotky. Nabíjanie nie je
povolené.
Ak sa po ručnom resetovaní znova objaví indikátor
chyby, pred ďalším nabíjaním musí riadiacu
jednotku skontrolovať predajca CITROËN.


(zelená)


(zelená)


(červená)


Riadiaca jednotka je v režime diagnostiky.
Procedúra ručného resetovania
Riadiacu jednotku je možné resetovať súčasným odpojením nabíjacieho konektora a nástennej zásuvky .
Potom najskôr znova zapojte nástennú zásuvku. Viac informácií nájdete v príručke.
Zrýchlené nabíjanie, režim 3
Jednotka na zrýchlené nabíjanie (Wallbox) (zrýchlené nabíjanie – jednofázový alebo trojfázový striedavý prúd (AC))


V závislosti od verzie v režime 3 s jednotkou
na zrýchlené nabíjanie (wallbox): maximálny nabíjací prúd 32 A.
Nabíjací kábel – režim 3 (AC)


Jednotka na zrýchlené nabíjanie
(Wallbox)
Nerozoberajte ani neupravujte nabíjaciu
jednotku – nebezpečenstvo zásahu
elektrickým prúdom a/alebo požiaru!
Pokyny na obsluhu sú uvedené v návode na
používanie od výrobcu nabíjacej jednotky.
