2020 TOYOTA YARIS Manuale de Empleo (in Spanish)

1051-3. Sistema antirrobo
1
En aras de la seguridad
YARIS_F_OM_Europe_OM52A93S
Utilización de la función de entrada (vehículos con sistema de llave
inteligente):
Sujete cualquiera de las manillas exteriores de las puertas delanteras o
empuje hacia arriba el interruptor de apertura del portón trasero.
Utilización del control remoto inalámbrico:
Pulse .

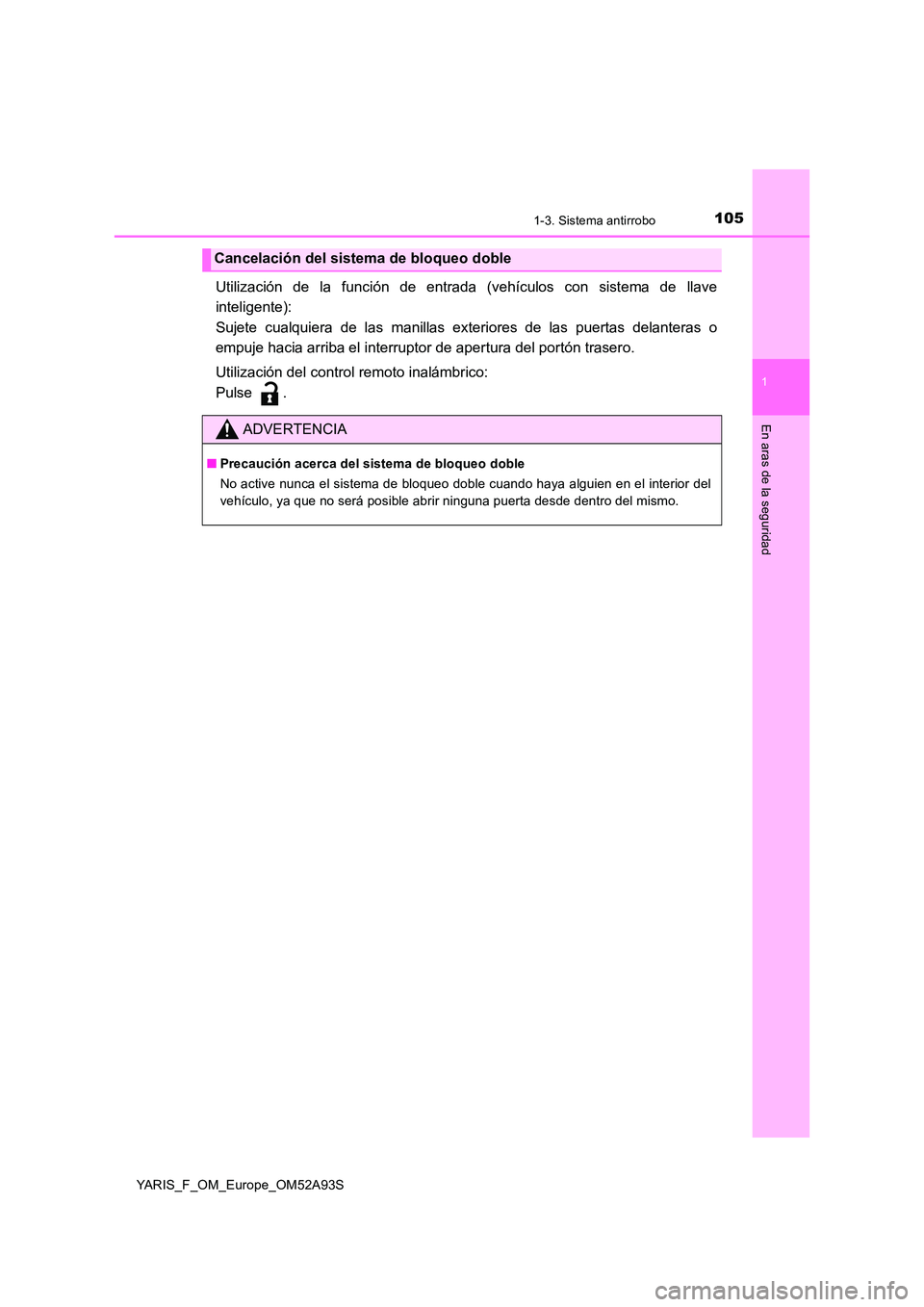

Cancelación del sistema de bloqueo doble
ADVERTENCIA
■ Precaución acerca del sistema de bloqueo doble
No active nunca el sistema de bloqueo doble cuando haya alguien en el interior del
vehículo, ya que no será posible abrir ninguna puerta desde dentro del mismo.

1061-3. Sistema antirrobo
YARIS_F_OM_Europe_OM52A93S

107

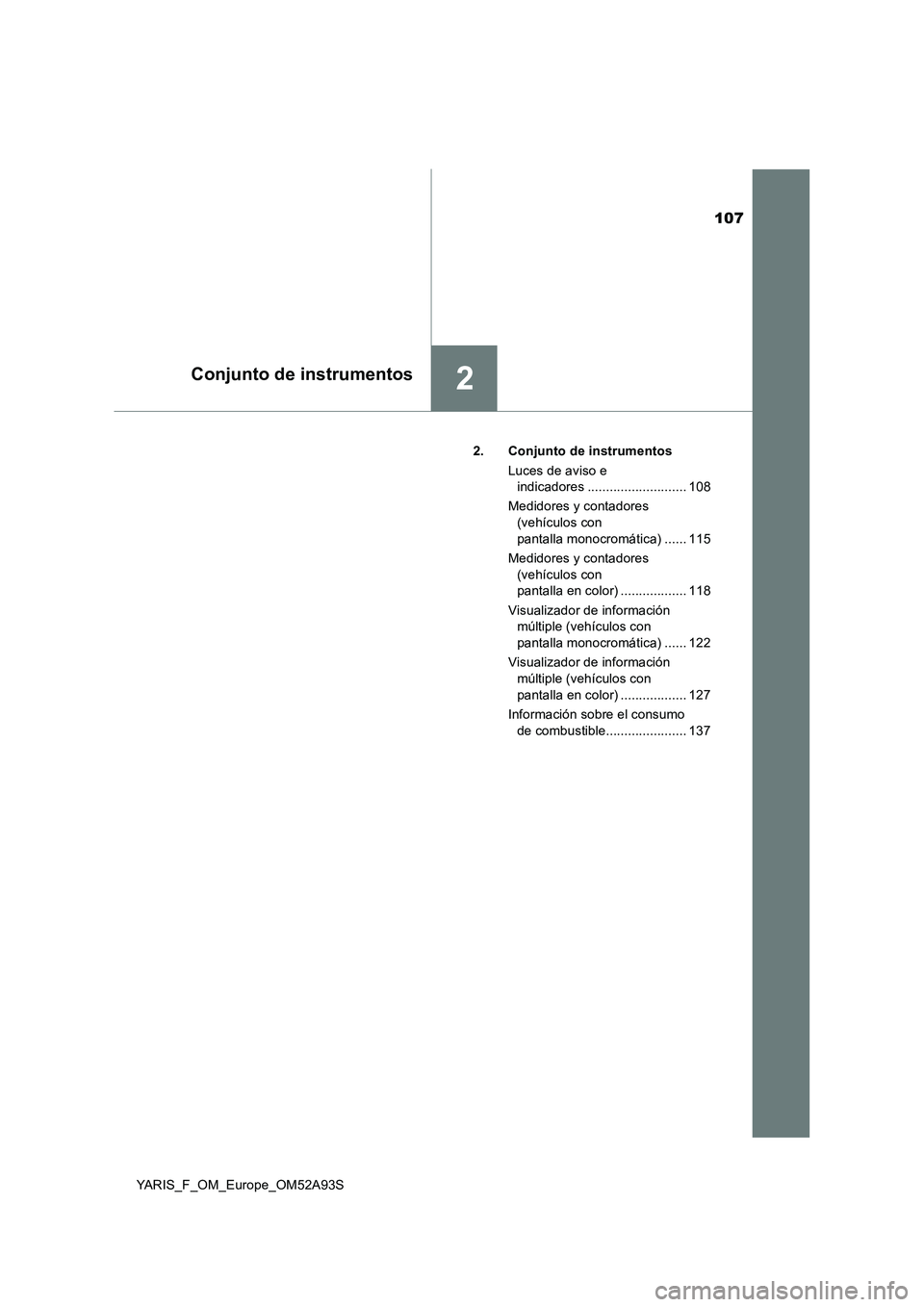

2Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S2. Conjunto de instrumentos
Luces de aviso e
indicadores ........................... 108
Medidores y contadores
(vehículos con
pantalla monocromática) ...... 115
Medidores y contadores
(vehículos con
pantalla en color) .................. 118
Visualizador de información
múltiple (vehículos con
pantalla monocromática) ...... 122
Visualizador de información
múltiple (vehículos con
pantalla en color) .................. 127
Información sobre el consumo
de combustible...................... 137

1082. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

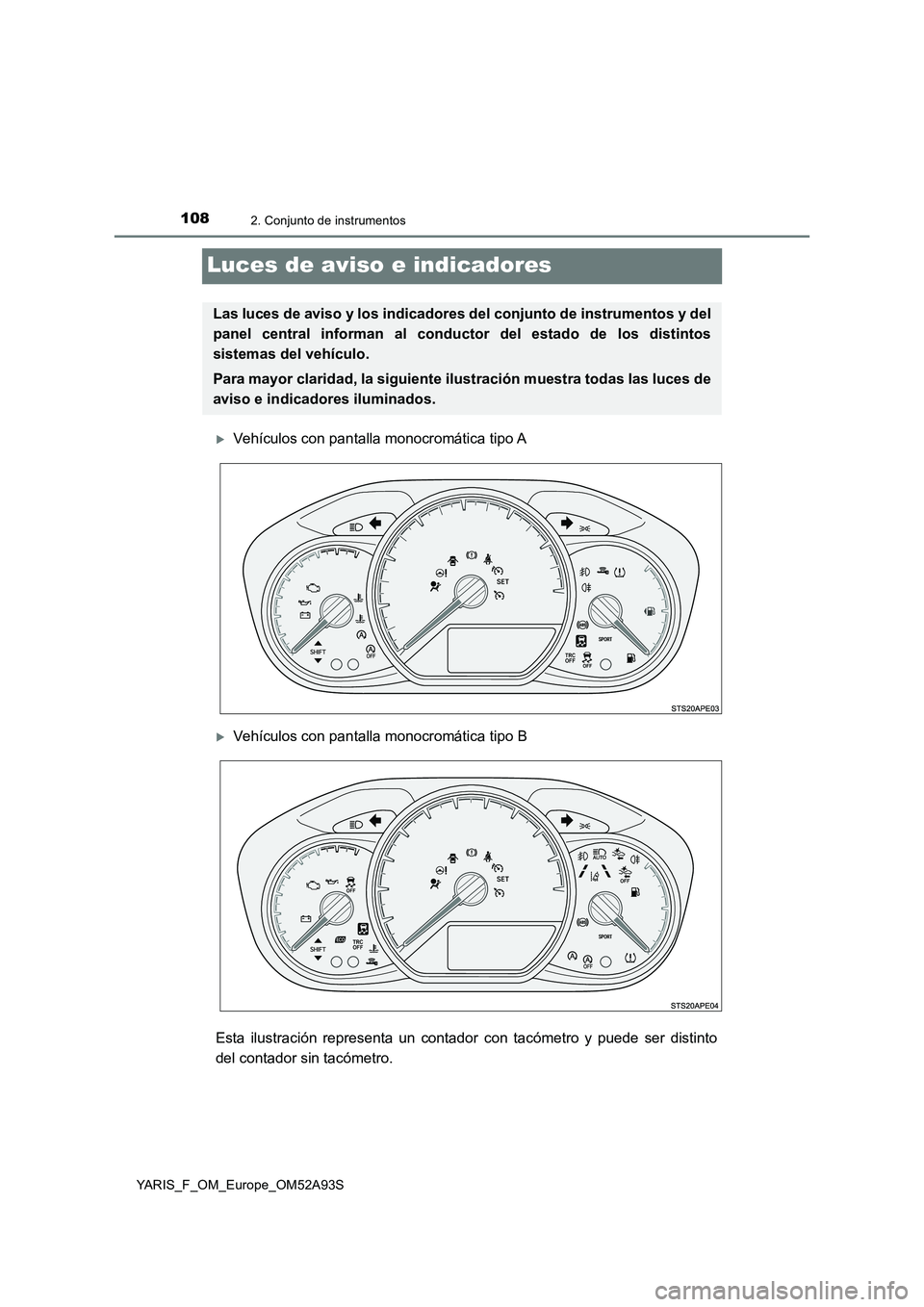

Luces de aviso e indicadores
Vehículos con pantalla monocromática tipo A
Vehículos con pantalla monocromática tipo B
Esta ilustración representa un contador con tacómetro y puede ser distinto
del contador sin tacómetro.
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

1092. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

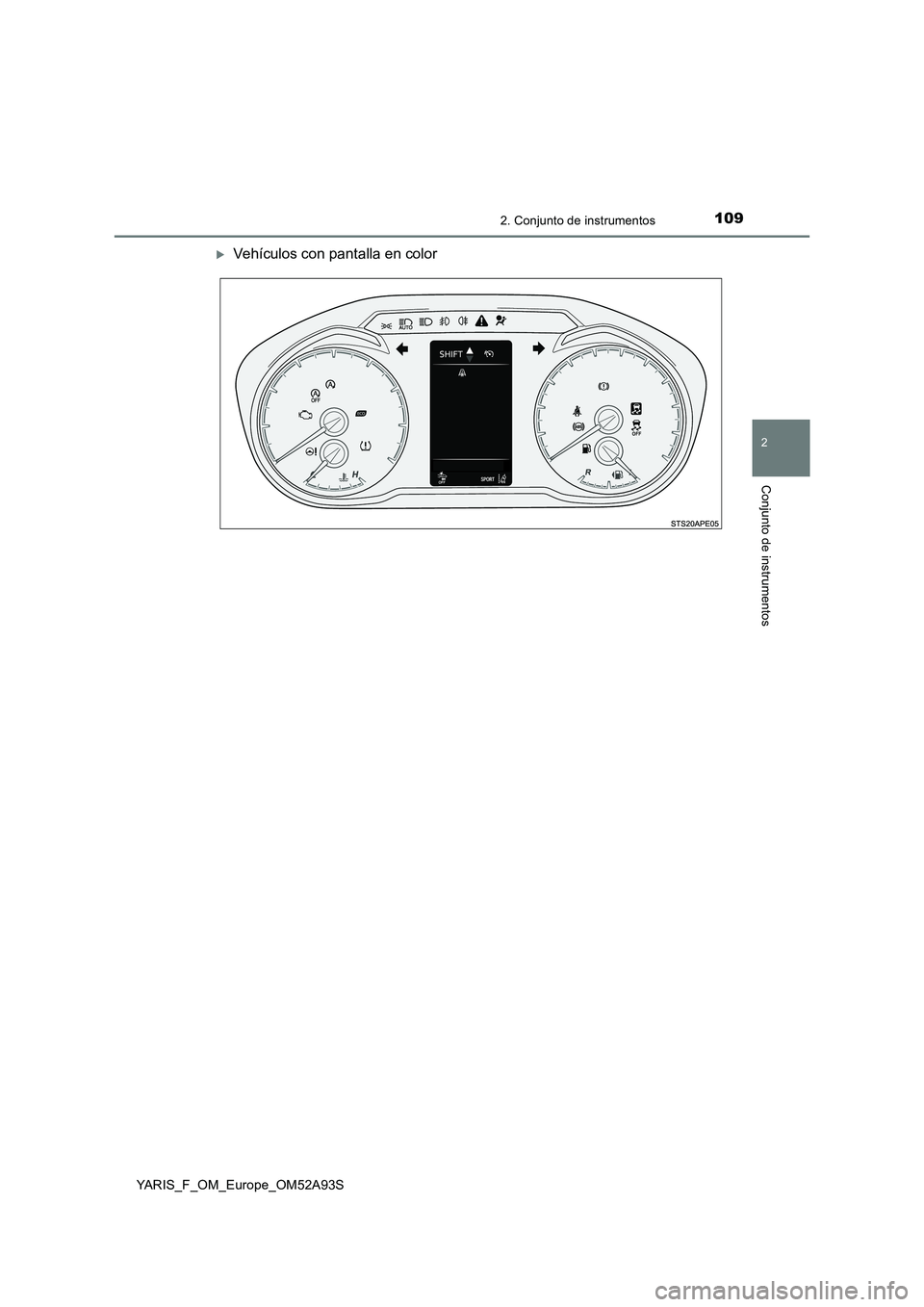

Vehículos con pantalla en color

1102. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

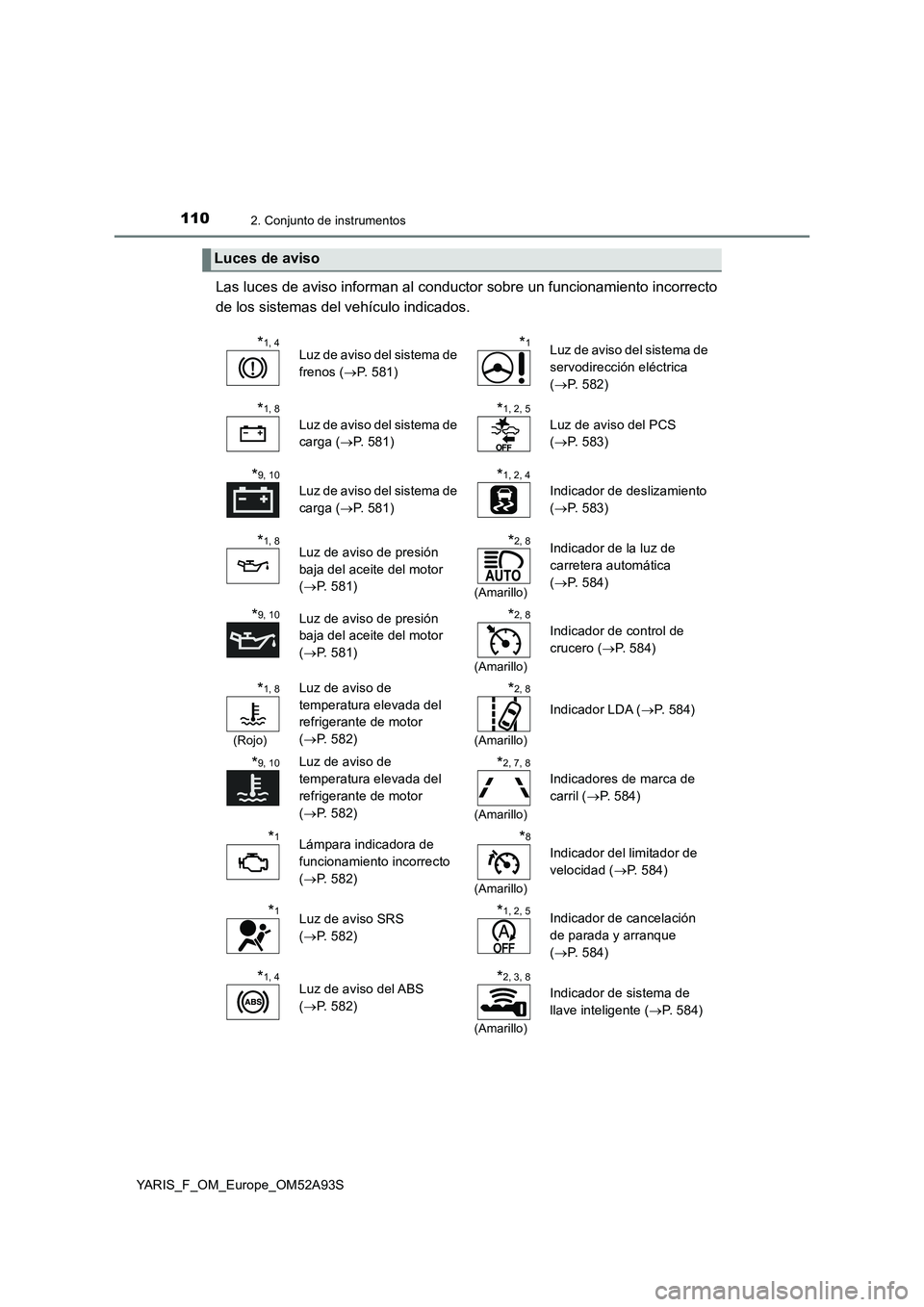

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1, 4Luz de aviso del sistema de
frenos ( P. 581)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 582)
*1, 8
Luz de aviso del sistema de
carga ( P. 581)
*1, 2, 5
Luz de aviso del PCS
( P. 583)
*9, 10
Luz de aviso del sistema de
carga ( P. 581)
*1, 2, 4
Indicador de deslizamiento
( P. 583)
*1, 8Luz de aviso de presión
baja del aceite del motor
( P. 581)
*2, 8
(Amarillo)
Indicador de la luz de
carretera automática
( P. 584)
*9, 10Luz de aviso de presión
baja del aceite del motor
( P. 581)
*2, 8
(Amarillo)
Indicador de control de
crucero ( P. 584)
*1, 8
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 582)
*2, 8
(Amarillo)
Indicador LDA (P. 5 8 4 )
*9, 10Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 582)
*2, 7, 8
(Amarillo)
Indicadores de marca de
carril ( P. 584)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 582)
*8
(Amarillo)
Indicador del limitador de
velocidad ( P. 584)
*1Luz de aviso SRS
( P. 582)
*1, 2, 5Indicador de cancelación
de parada y arranque
( P. 584)
*1, 4Luz de aviso del ABS
( P. 582)
*2, 3, 8
(Amarillo)
Indicador de sistema de
llave inteligente ( P. 584)

1112. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que
exista un funcionamiento incorrecto en algún sistema. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
*2: Si está instalado
*3: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*4: La luz se enciende para indicar un funcionamiento incorrecto.
*5: La luz parpadea para indicar un funcionamiento incorrecto.
*6: Se enciende la luz en el panel central.
*7: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
*8: Vehículos con pantalla monocromática.
*9: Vehículos con pantalla en color.
*10: La luz se enciende en el visualizador de información múltiple.
*8
Luz de aviso de puerta
abierta (P. 584)
*2, 6Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
(P. 585)
Luz de aviso de nivel bajo
de combustible (P. 585)*1, 2Luz de aviso de la presión
de los neumáticos
(P. 585)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero (P. 585)*1, 9
Luz de aviso principal
(P. 585)

1122. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

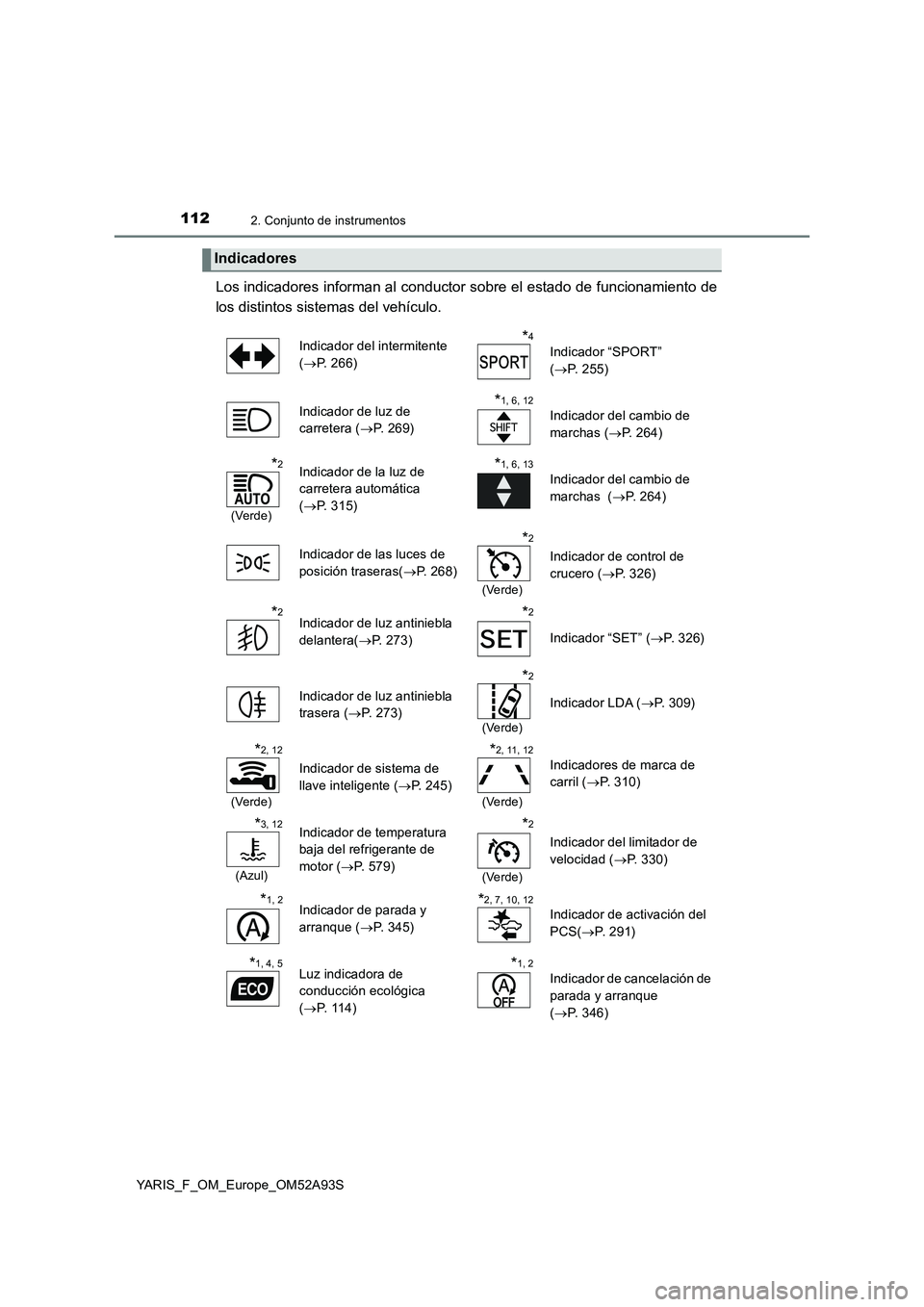

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 266)
*4
Indicador “SPORT”
( P. 255)
Indicador de luz de
carretera ( P. 2 6 9 )
*1, 6, 12
Indicador del cambio de
marchas ( P. 264)
*2
(Verde)
Indicador de la luz de
carretera automática
( P. 315)
*1, 6, 13
Indicador del cambio de
marchas ( P. 264)
Indicador de las luces de
posición traseras( P. 268)
*2
(Verde)
Indicador de control de
crucero ( P. 326)
*2Indicador de luz antiniebla
delantera( P. 273)
*2
Indicador “SET” (P. 3 2 6 )
Indicador de luz antiniebla
trasera ( P. 2 7 3 )
*2
(Verde)
Indicador LDA (P. 3 0 9 )
*2, 12
(Verde)
Indicador de sistema de
llave inteligente ( P. 245)
*2, 11, 12
(Verde)
Indicadores de marca de
carril ( P. 310)
*3, 12
(Azul)
Indicador de temperatura
baja del refrigerante de
motor ( P. 579)
*2
(Verde)
Indicador del limitador de
velocidad ( P. 330)
*1, 2Indicador de parada y
arranque ( P. 3 4 5 )
*2, 7, 10, 12
Indicador de activación del
PCS( P. 2 9 1 )
*1, 4, 5Luz indicadora de
conducción ecológica
( P. 1 1 4 )
*1, 2
Indicador de cancelación de
parada y arranque
( P. 346)
