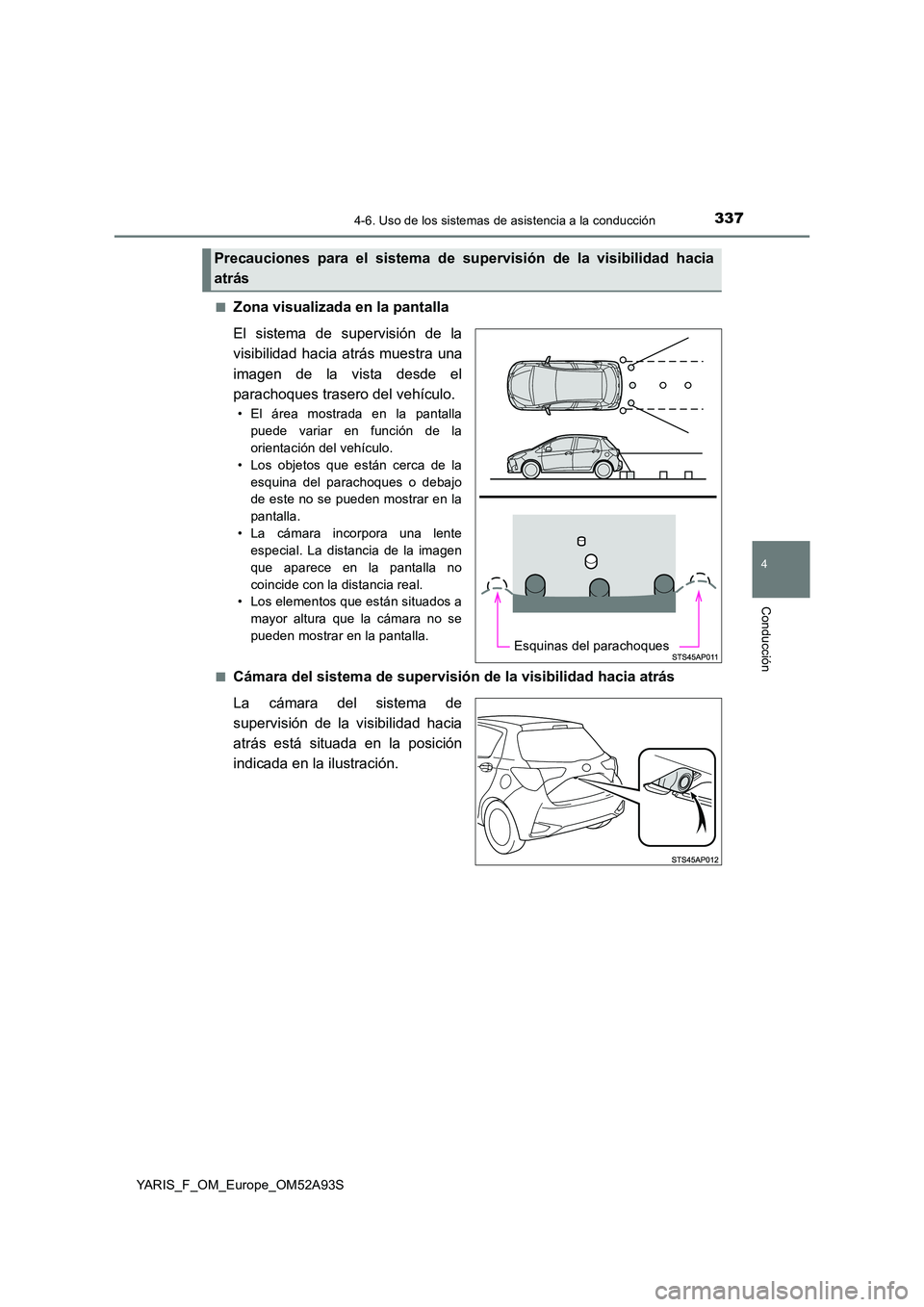

■Zona visualizada en la pantalla
El sistema de supervisión de la
visibilidad hacia atrás muestra una
imagen de la vista desde el
parachoques trasero del vehículo.
• El área mostrada en la pantalla
puede variar en función de la
orientación del vehículo.
• Los objetos que están cerca de la
esquina del parachoques o debajo
de este no se pueden mostrar en la
pantalla.
• La cámara incorpora una lente
especial. La distancia de la imagen
que aparece en la pantalla no
coincide con la distancia real.
• Los elementos que están situados a
mayor altura que la cámara no se
pueden mostrar en la pantalla.
■Cámara del sistema de supervisió n de la visibilidad hacia atrás
La cámara del sistema de
supervisión de la visibilidad hacia
atrás está situada en la posición
indicada en la ilustración.
Precauciones para el sistema de su pervisión de la visibilidad hacia
atrás
Esquinas del parachoques

3384-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S

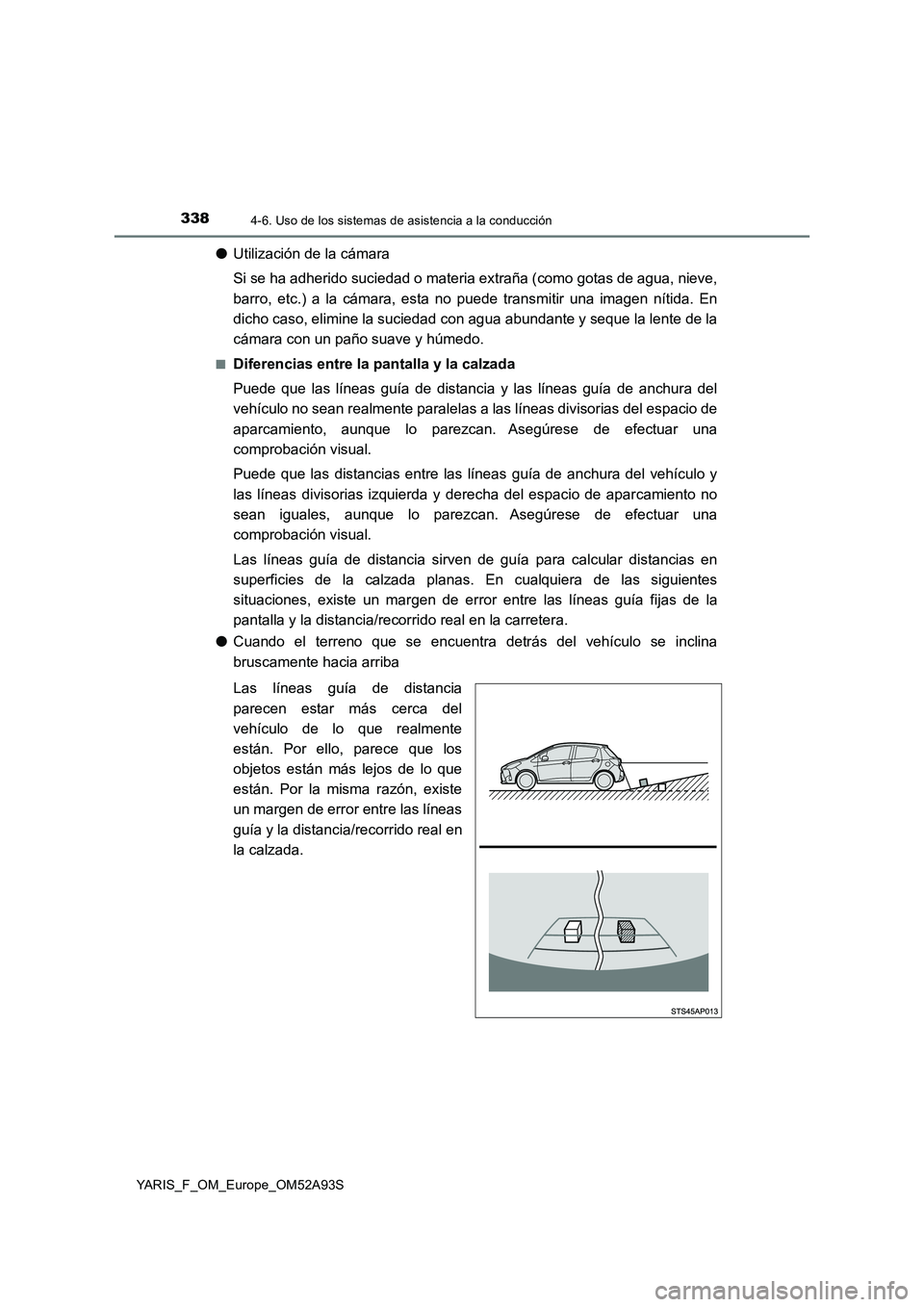

●Utilización de la cámara
Si se ha adherido suciedad o materia extraña (como gotas de agua, nieve,
barro, etc.) a la cámara, esta no puede transmitir una imagen nítida. En
dicho caso, elimine la suciedad con agua abundante y seque la lente de la
cámara con un paño suave y húmedo.
■Diferencias entre la pantalla y la calzada
Puede que las líneas guía de distancia y las líneas guía de anchura del
vehículo no sean realmente paralelas a las líneas divisorias del espacio de
aparcamiento, aunque lo parezcan. Asegúrese de efectuar una
comprobación visual.
Puede que las distancias entre las líneas guía de anchura del vehículo y
las líneas divisorias izquierda y derecha del espacio de aparcamiento no
sean iguales, aunque lo parezcan. Asegúrese de efectuar una
comprobación visual.
Las líneas guía de distancia sirven de guía para calcular distancias en
superficies de la calzada planas. En cualquiera de las siguientes
situaciones, existe un margen de error entre las líneas guía fijas de la
pantalla y la distancia/recorrido real en la carretera.
● Cuando el terreno que se encuentra detrás del vehículo se inclina
bruscamente hacia arriba
Las líneas guía de distancia
parecen estar más cerca del
vehículo de lo que realmente
están. Por ello, parece que los
objetos están más lejos de lo que
están. Por la misma razón, existe
un margen de error entre las líneas
guía y la distancia/recorrido real en
la calzada.

3394-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
YARIS_F_OM_Europe_OM52A93S

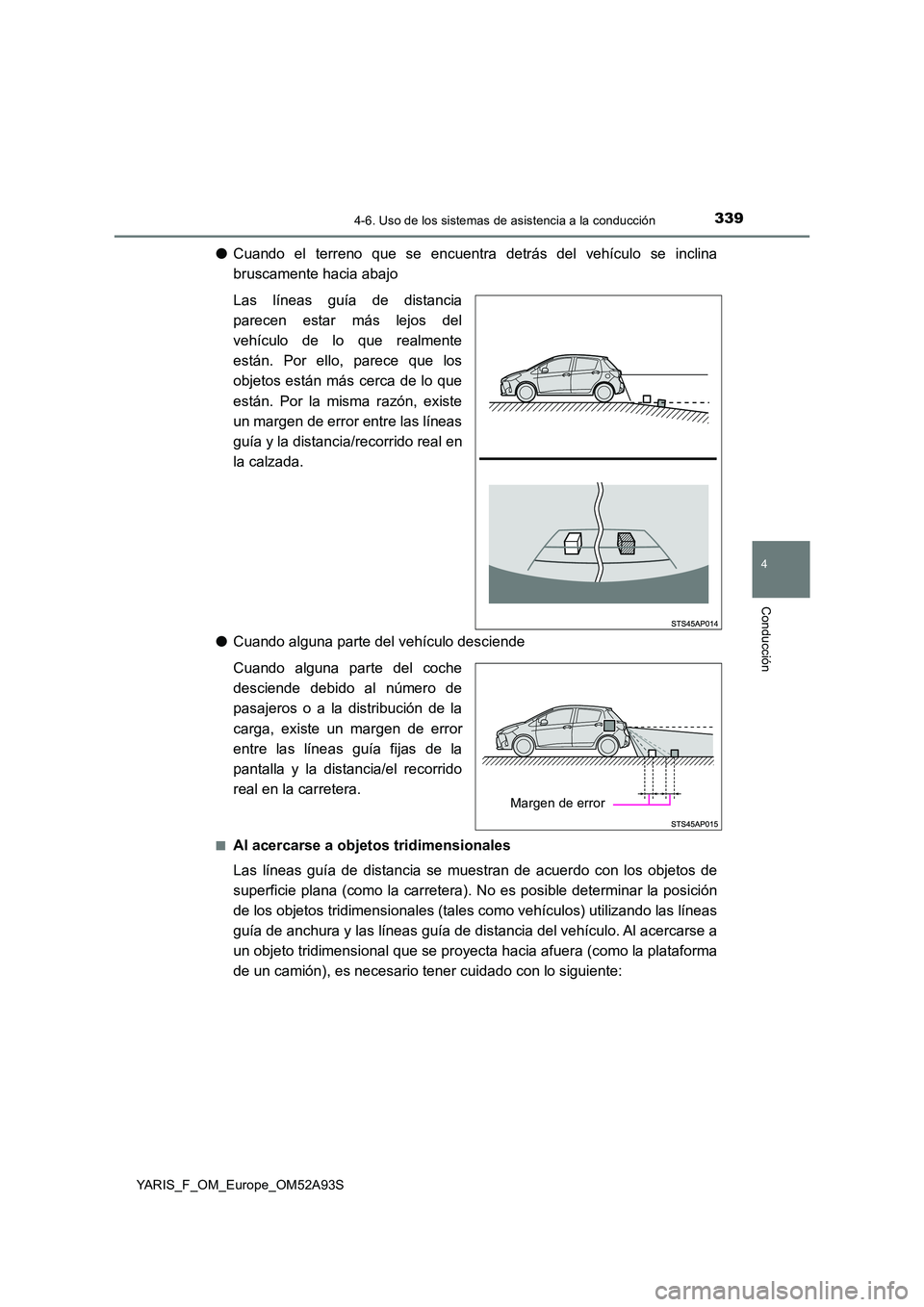

●Cuando el terreno que se encuentra detrás del vehículo se inclina
bruscamente hacia abajo
Las líneas guía de distancia
parecen estar más lejos del
vehículo de lo que realmente
están. Por ello, parece que los
objetos están más cerca de lo que
están. Por la misma razón, existe
un margen de error entre las líneas
guía y la distancia/recorrido real en
la calzada.
● Cuando alguna parte del vehículo desciende
Cuando alguna parte del coche
desciende debido al número de
pasajeros o a la distribución de la
carga, existe un margen de error
entre las líneas guía fijas de la
pantalla y la distancia/el recorrido
real en la carretera.
■Al acercarse a objetos tridimensionales
Las líneas guía de distancia se muestran de acuerdo con los objetos de
superficie plana (como la carretera). No es posible determinar la posición
de los objetos tridimensionales (tales como vehículos) utilizando las líneas
guía de anchura y las líneas guía de distancia del vehículo. Al acercarse a
un objeto tridimensional que se proyecta hacia afuera (como la plataforma
de un camión), es necesario tener cuidado con lo siguiente:
Margen de error

3404-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S
●Líneas guía de anchura del vehículo
Efectuar una comprobación visual
del entorno y del área detrás del
vehículo. En el caso que se
muestra más abajo, el camión
parece estar fuera de las líneas
guía de anchura del vehículo y el
vehículo no parece golpear el
camión. Sin embargo, la parte
posterior del camión podría cruzar
las líneas guía de anchura del
vehículo. En realidad, si retrocede
de la forma que indican las líneas
guía de anchura del vehículo, el
vehículo podría golpear el camión.
● Líneas guía de distancia
Efectuar una comprobación visual
del entorno y del área detrás del
vehículo. En la pantalla, parece
que un camión está estacionando
en el punto . No obstante, en
realidad, si circula marcha atrás
hasta el punto , golpeará al
camión. En la pantalla, parece que
está más cerca y que está
más lejos. Sin embargo, en
realidad, la distancia hasta y
es la misma y está más
lejos que y .
2
1
13
1
32
13

3414-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
YARIS_F_OM_Europe_OM52A93S■

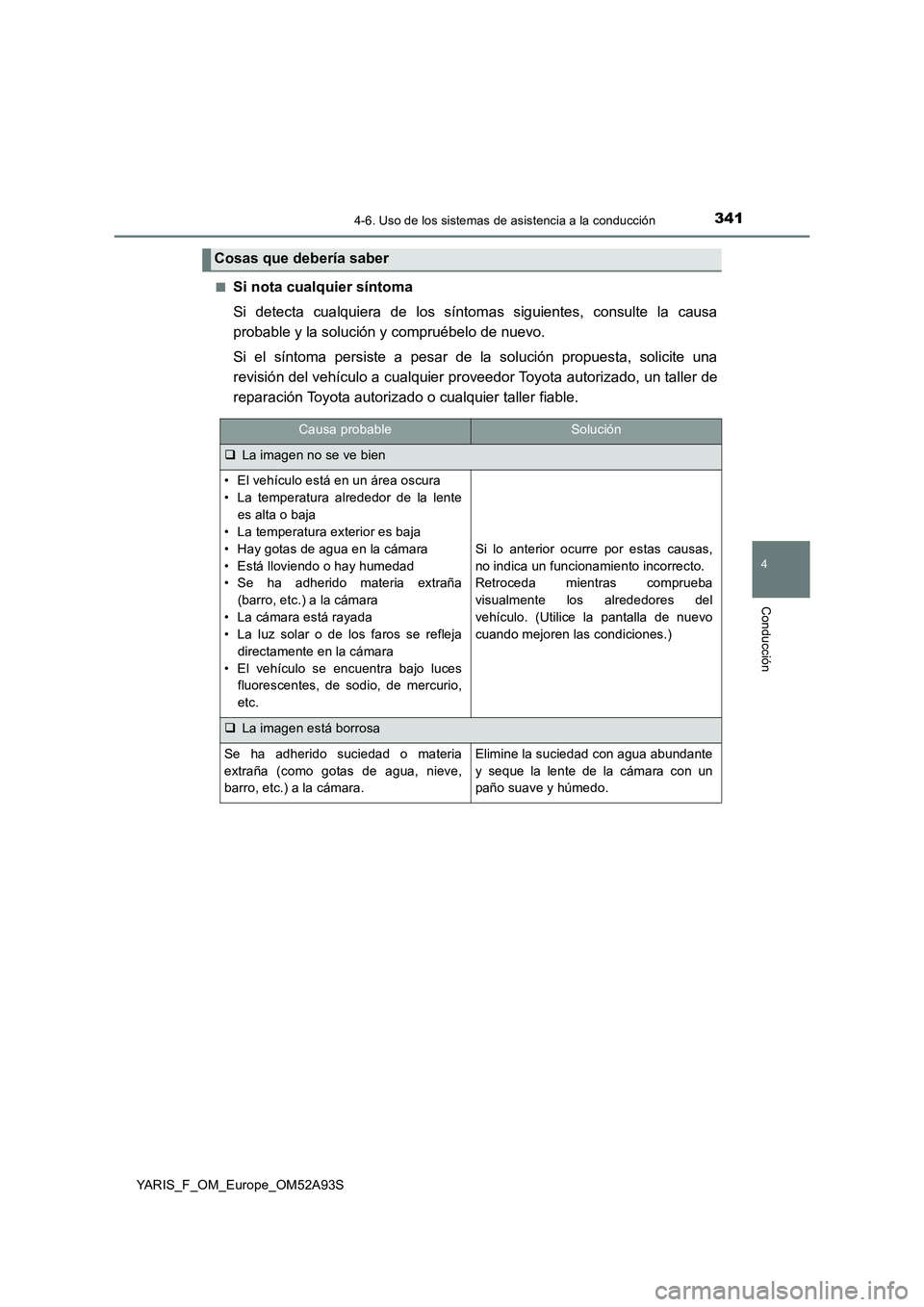

Si nota cualquier síntoma
Si detecta cualquiera de los síntomas siguientes, consulte la causa
probable y la solución y compruébelo de nuevo.
Si el síntoma persiste a pesar de la solución propuesta, solicite una
revisión del vehículo a cualquier proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
Cosas que debería saber
Causa probableSolución
La imagen no se ve bien
• El vehículo está en un área oscura
• La temperatura alrededor de la lente
es alta o baja
• La temperatura exterior es baja
• Hay gotas de agua en la cámara
• Está lloviendo o hay humedad
• Se ha adherido materia extraña
(barro, etc.) a la cámara
• La cámara está rayada
• La luz solar o de los faros se refleja
directamente en la cámara
• El vehículo se encuentra bajo luces
fluorescentes, de sodio, de mercurio,
etc.
Si lo anterior ocurre por estas causas,
no indica un funcionamiento incorrecto.
Retroceda mientras comprueba
visualmente los alrededores del
vehículo. (Utilice la pantalla de nuevo
cuando mejoren las condiciones.)
La imagen está borrosa
Se ha adherido suciedad o materia
extraña (como gotas de agua, nieve,
barro, etc.) a la cámara.Elimine la suciedad con agua abundante
y seque la lente de la cámara con un
paño suave y húmedo.

3424-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S
Causa probableSolución

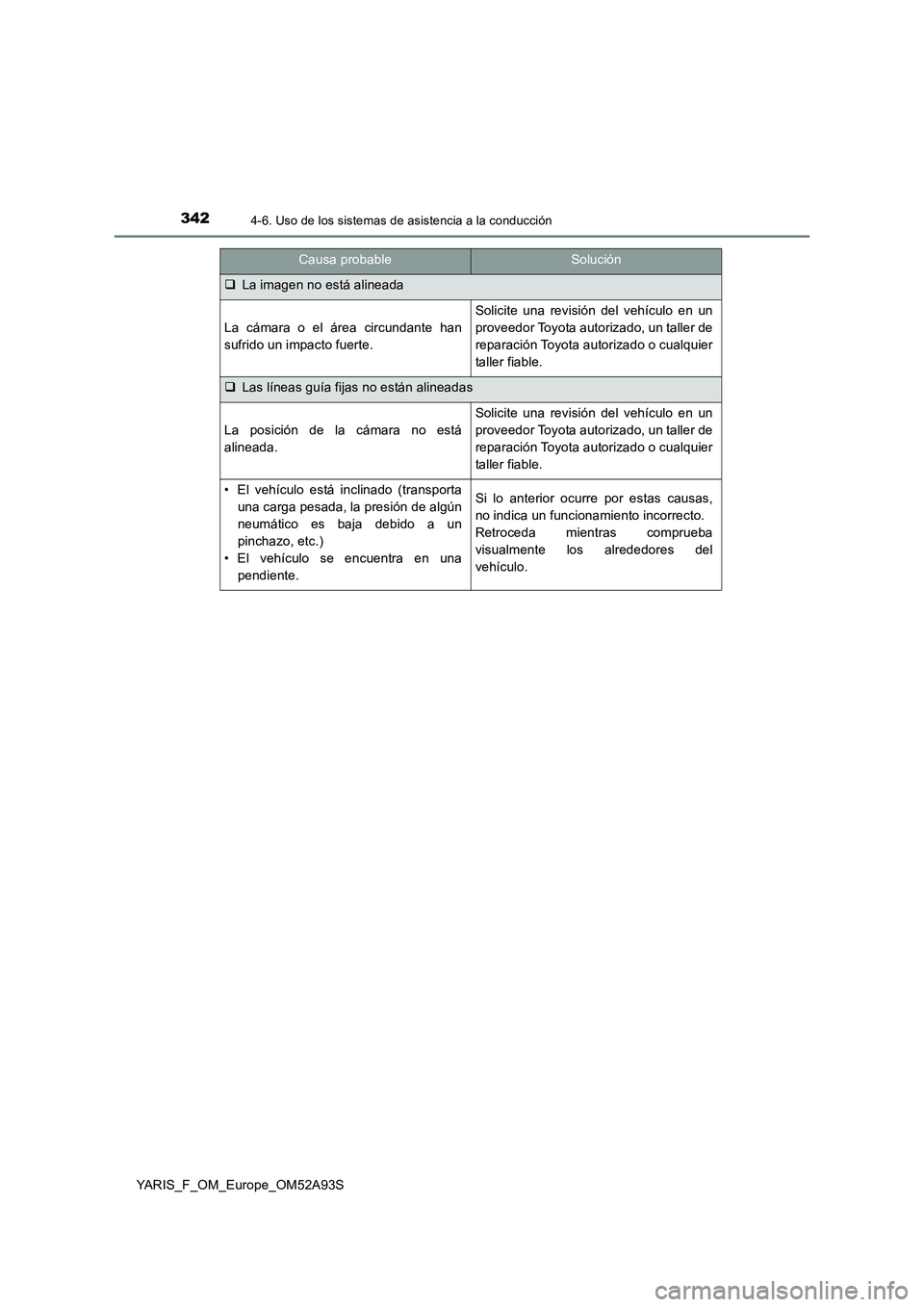

La imagen no está alineada
La cámara o el área circundante han
sufrido un impacto fuerte.
Solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier
taller fiable.
Las líneas guía fijas no están alineadas
La posición de la cámara no está
alineada.
Solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier
taller fiable.
• El vehículo está inclinado (transporta
una carga pesada, la presión de algún
neumático es baja debido a un
pinchazo, etc.)
• El vehículo se encuentra en una
pendiente.Si lo anterior ocurre por estas causas,
no indica un funcionamiento incorrecto.
Retroceda mientras comprueba
visualmente los alrededores del
vehículo.

3434-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
YARIS_F_OM_Europe_OM52A93S
ADVERTENCIA

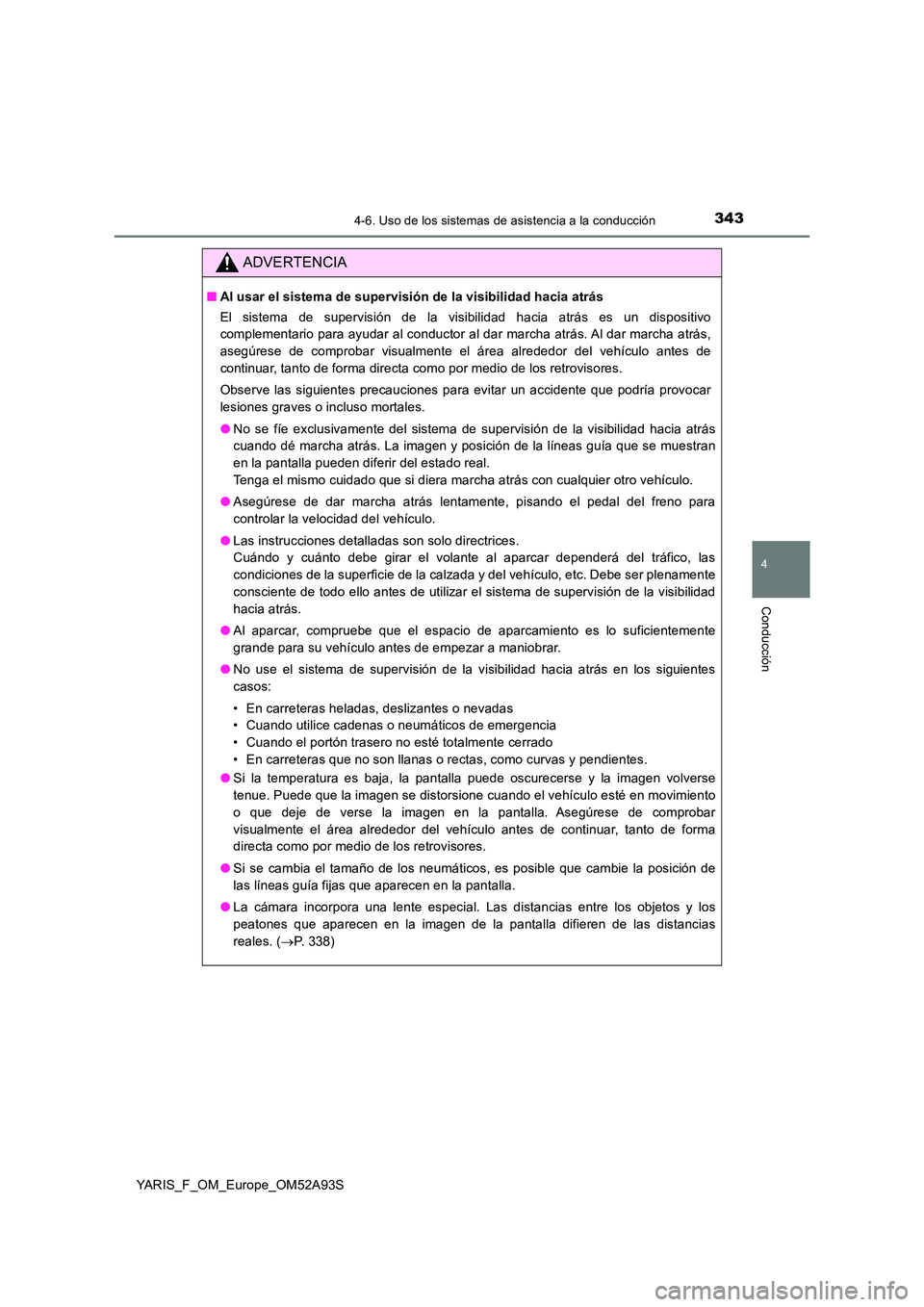

■Al usar el sistema de supervisión de la visibilidad hacia atrás
El sistema de supervisión de la visibilidad hacia atrás es un dispositivo
complementario para ayudar al conductor al dar marcha atrás. Al dar marcha atrás,
asegúrese de comprobar visualmente el área alrededor del vehículo antes de
continuar, tanto de forma directa como por medio de los retrovisores.
Observe las siguientes precauciones para evitar un accidente que podría provocar
lesiones graves o incluso mortales.
● No se fíe exclusivamente del sistema de supervisión de la visibilidad hacia atrás
cuando dé marcha atrás. La imagen y posición de la líneas guía que se muestran
en la pantalla pueden diferir del estado real.
Tenga el mismo cuidado que si diera marcha atrás con cualquier otro vehículo.
● Asegúrese de dar marcha atrás lentamente, pisando el pedal del freno para
controlar la velocidad del vehículo.
● Las instrucciones detalladas son solo directrices.
Cuándo y cuánto debe girar el volante al aparcar dependerá del tráfico, las
condiciones de la superficie de la calzada y del vehículo, etc. Debe ser plenamente
consciente de todo ello antes de utilizar el sistema de supervisión de la visibilidad
hacia atrás.
● Al aparcar, compruebe que el espacio de aparcamiento es lo suficientemente
grande para su vehículo antes de empezar a maniobrar.
● No use el sistema de supervisión de la visibilidad hacia atrás en los siguientes
casos:
• En carreteras heladas, deslizantes o nevadas
• Cuando utilice cadenas o neumáticos de emergencia
• Cuando el portón trasero no esté totalmente cerrado
• En carreteras que no son llanas o rectas, como curvas y pendientes.
● Si la temperatura es baja, la pantalla puede oscurecerse y la imagen volverse
tenue. Puede que la imagen se distorsione cuando el vehículo esté en movimiento
o que deje de verse la imagen en la pantalla. Asegúrese de comprobar
visualmente el área alrededor del vehículo antes de continuar, tanto de forma
directa como por medio de los retrovisores.
● Si se cambia el tamaño de los neumáticos, es posible que cambie la posición de
las líneas guía fijas que aparecen en la pantalla.
● La cámara incorpora una lente especial. Las distancias entre los objetos y los
peatones que aparecen en la imagen de la pantalla difieren de las distancias
reales. ( P. 338)

3444-6. Uso de los sistemas de asistencia a la conducción
YARIS_F_OM_Europe_OM52A93S
AV I S O
■Cómo utilizar la cámara
● Puede que el sistema de supervisión de la visibilidad hacia atrás no funcione
correctamente en los siguientes casos.
• Si la parte posterior del vehículo sufre un golpe, es posible que la posición y el
ángulo de montaje de la cámara se vean afectados.
• Dado que la cámara es resistente al agua, no la extraiga, desmonte o
modifique. Esto podría ocasionar un funcionamiento incorrecto.
• Al limpiar la lente de la cámara, elimine la suciedad de la cámara con agua
abundante y séquela con un paño suave y húmedo. Si se frota con fuerza la
lente de la cámara, podría rayarse y no transmitir imágenes nítidas.
• No permita que se adhieran a la cámara disolventes orgánicos, cera para
coches, limpiador de ventanillas o revestimiento de cristal. Si esto ocurre,
límpiela lo antes posible.
• Es posible que el sistema no funcione bien si la temperatura cambia
rápidamente, como cuando se vierte agua caliente en el vehículo en
condiciones meteorológicas frías.
• Cuando lave el vehículo, no aplique ráfagas intensas de agua en la cámara o la
zona de la cámara. De lo contrario, es posible que la cámara no funcione
correctamente.
● No exponga la cámara a impactos fuertes porque podría causar un funcionamiento
incorrecto. En tal caso, lleve el vehículo lo antes posible a revisión a un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable
lo antes posible.
