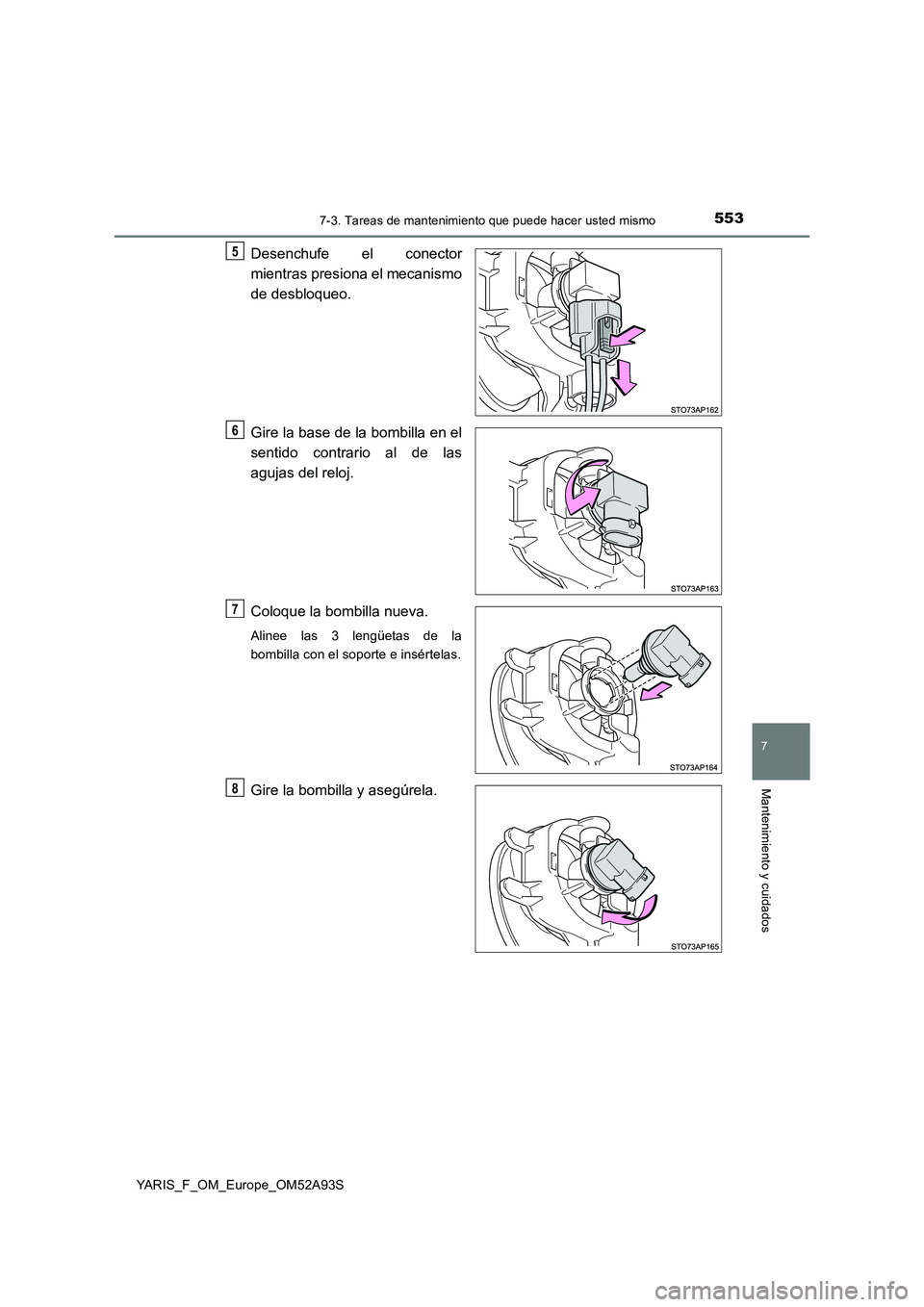

5537-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52A93S
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire la bombilla y asegúrela.
5
6
7
8

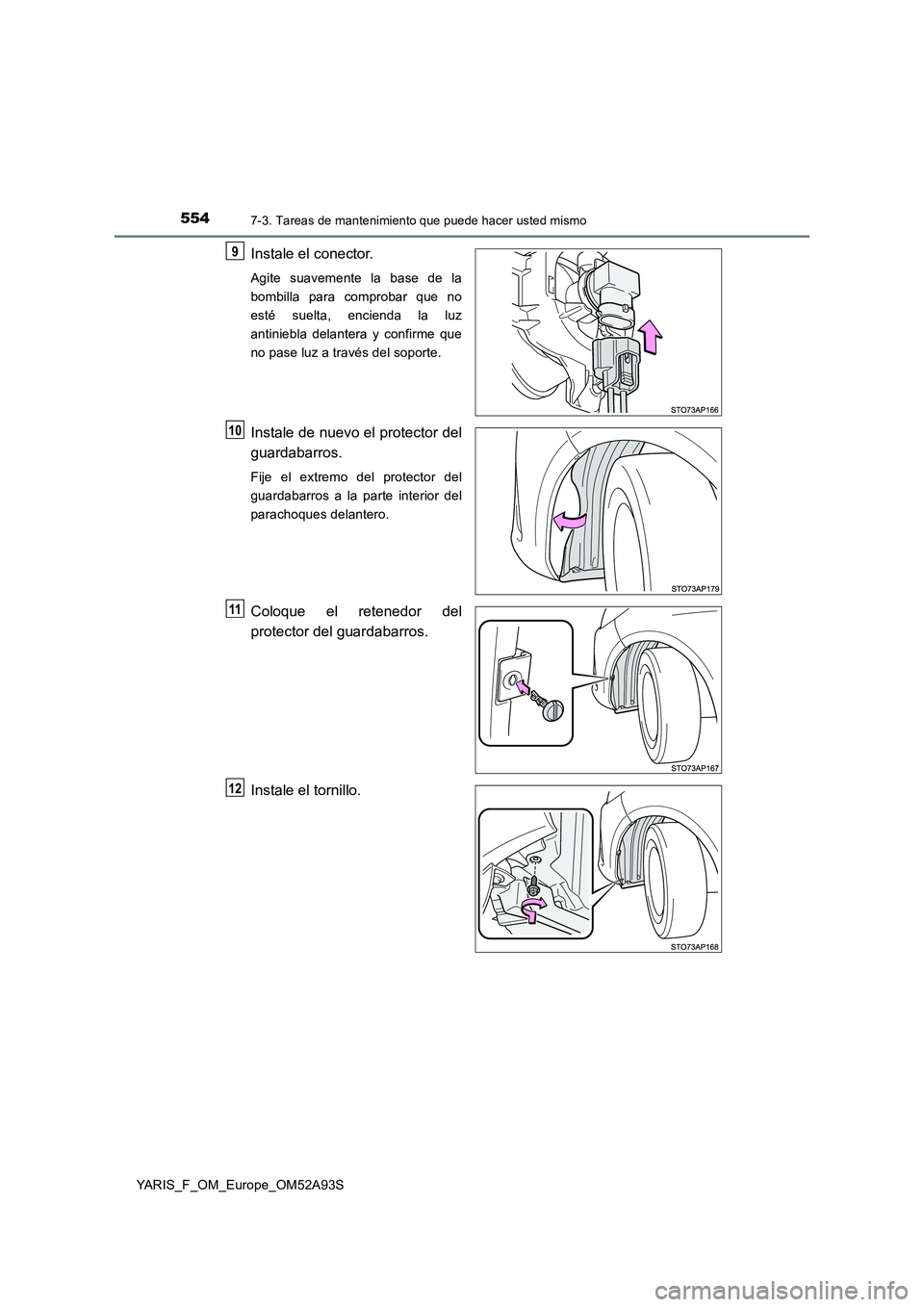

5547-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52A93S
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme que
no pase luz a través del soporte.
Instale de nuevo el protector del
guardabarros.
Fije el extremo del protector del
guardabarros a la parte interior del
parachoques delantero.
Coloque el retenedor del
protector del guardabarros.
Instale el tornillo.
9
10
11
12

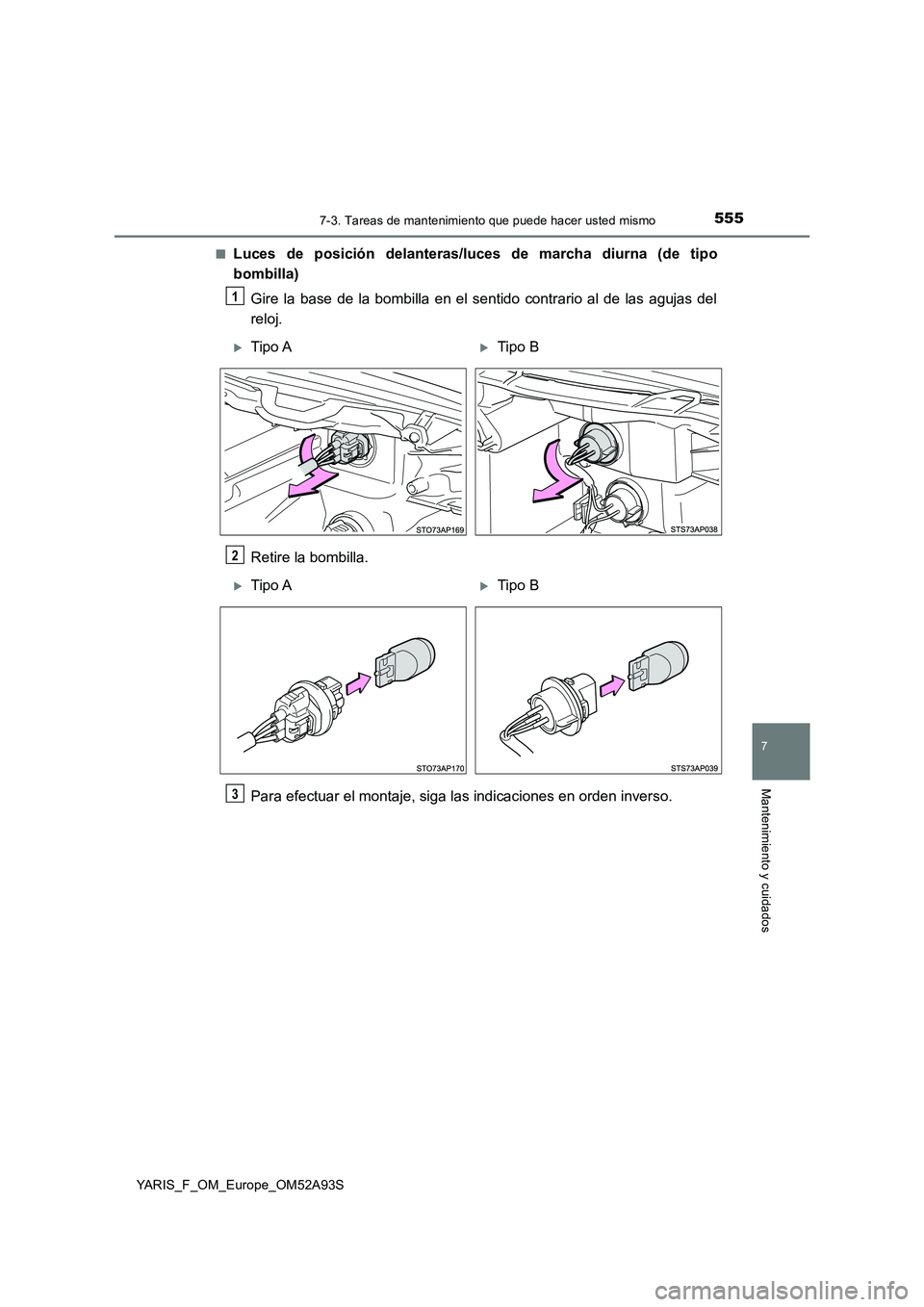

5557-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52A93S■
Luces de posición delanteras/luces de marcha diurna (de tipo
bombilla)
Gire la base de la bombilla en el sentido contrario al de las agujas del
reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
Tipo ATipo B
2
Tipo ATipo B
3

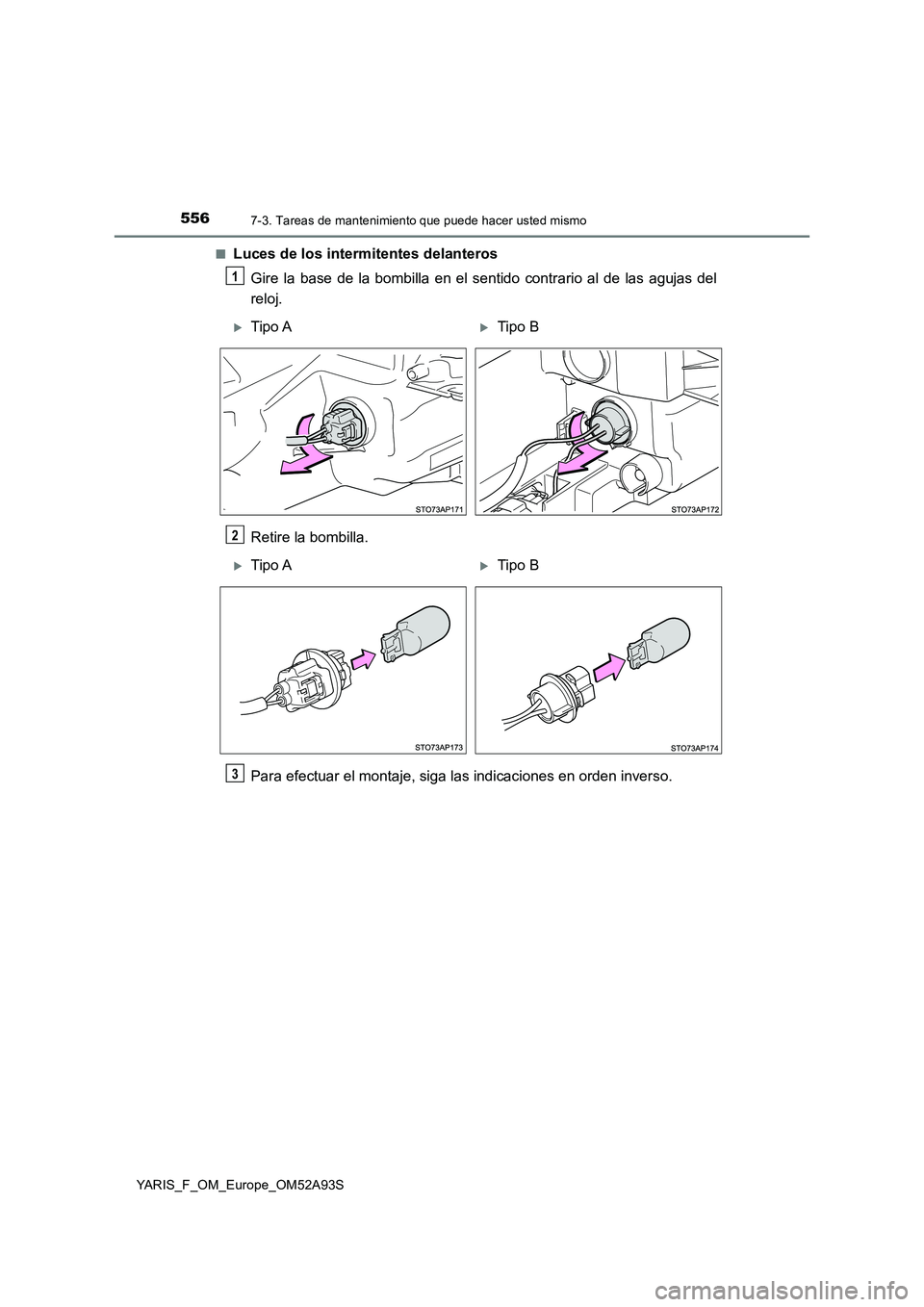

5567-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52A93S■
Luces de los intermitentes delanteros
Gire la base de la bombilla en el sentido contrario al de las agujas del
reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
Tipo ATipo B
2
Tipo ATipo B
3

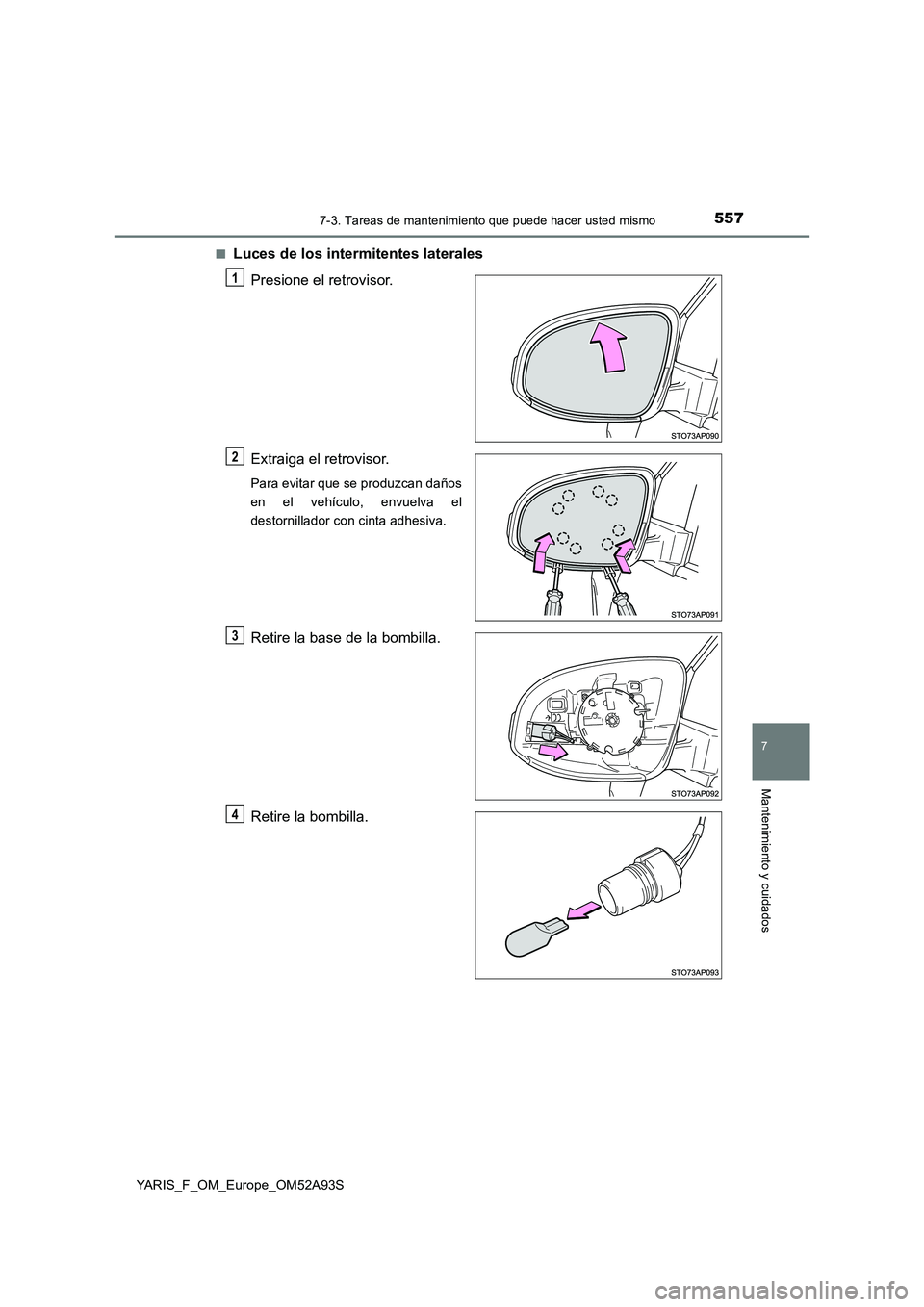

5577-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52A93S■
Luces de los intermitentes laterales
Presione el retrovisor.
Extraiga el retrovisor.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la base de la bombilla.
Retire la bombilla.
1
2
3
4

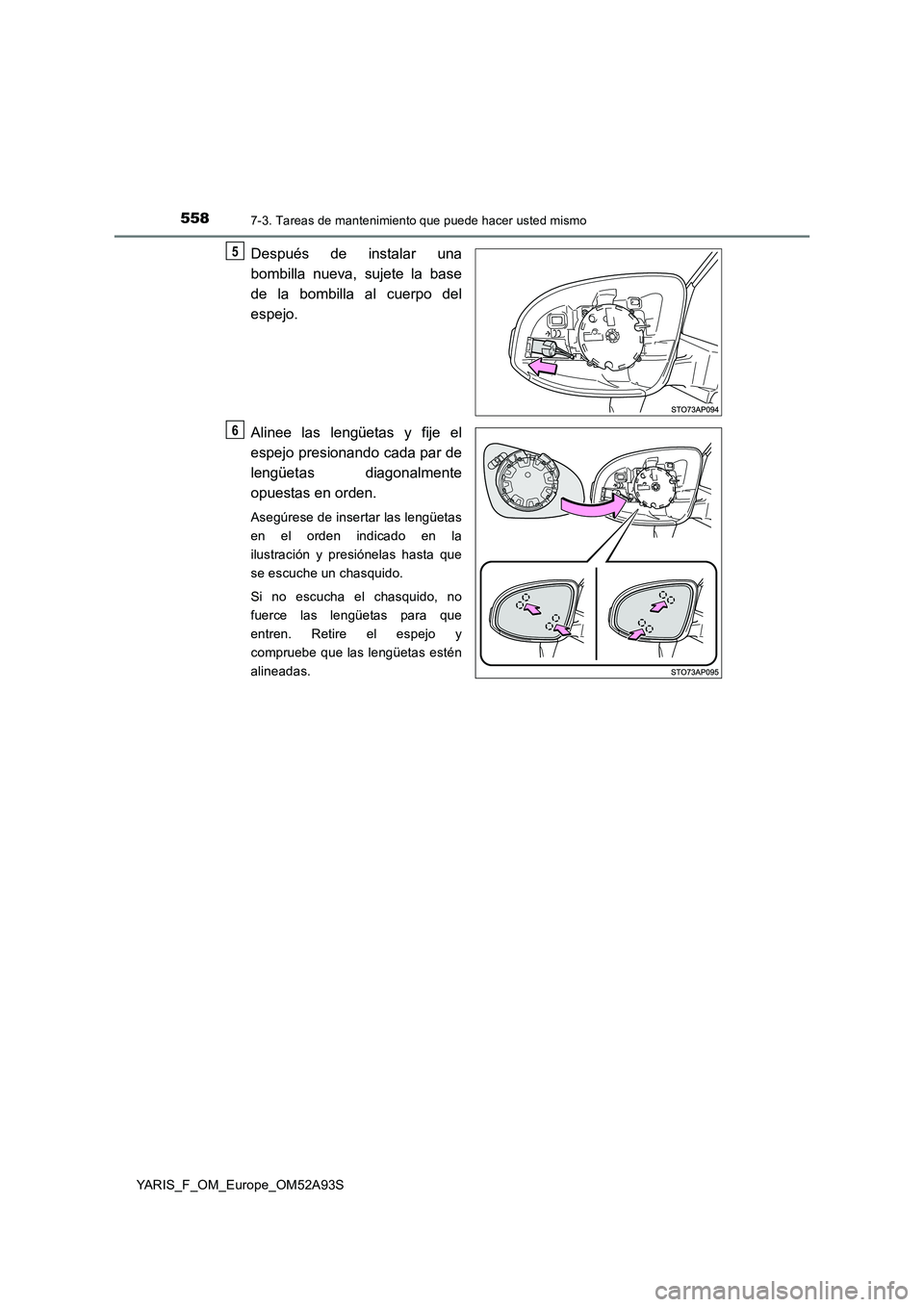

5587-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52A93S
Después de instalar una
bombilla nueva, sujete la base
de la bombilla al cuerpo del
espejo.
Alinee las lengüetas y fije el
espejo presionando cada par de
lengüetas diagonalmente
opuestas en orden.
Asegúrese de insertar las lengüetas
en el orden indicado en la
ilustración y presiónelas hasta que
se escuche un chasquido.
Si no escucha el chasquido, no
fuerce las lengüetas para que
entren. Retire el espejo y
compruebe que las lengüetas estén
alineadas.
5
6

5597-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_OM_Europe_OM52A93S■
Luces de posición traseras/freno (tipo bombilla) y luces de los
intermitentes traseros
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador con cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
Retire la bombilla.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
1
2
1
2
3
1
2

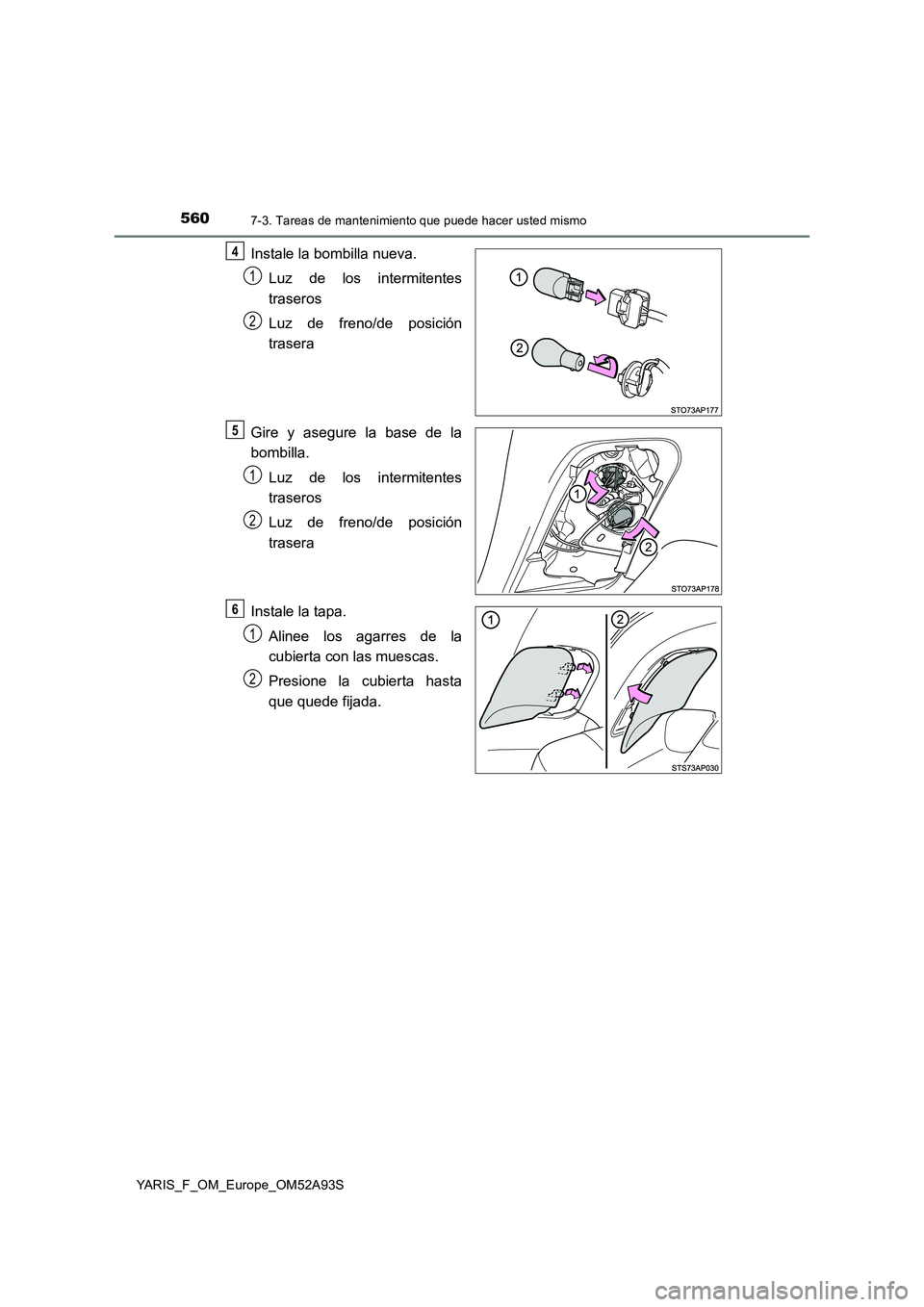

5607-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_OM_Europe_OM52A93S
Instale la bombilla nueva.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
Gire y asegure la base de la
bombilla.
Luz de los intermitentes
traseros
Luz de freno/de posición
trasera
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Presione la cubierta hasta
que quede fijada.
4
1
2
5
1
2
6
1
2
