2020 TOYOTA YARIS Manuale de Empleo (in Spanish)

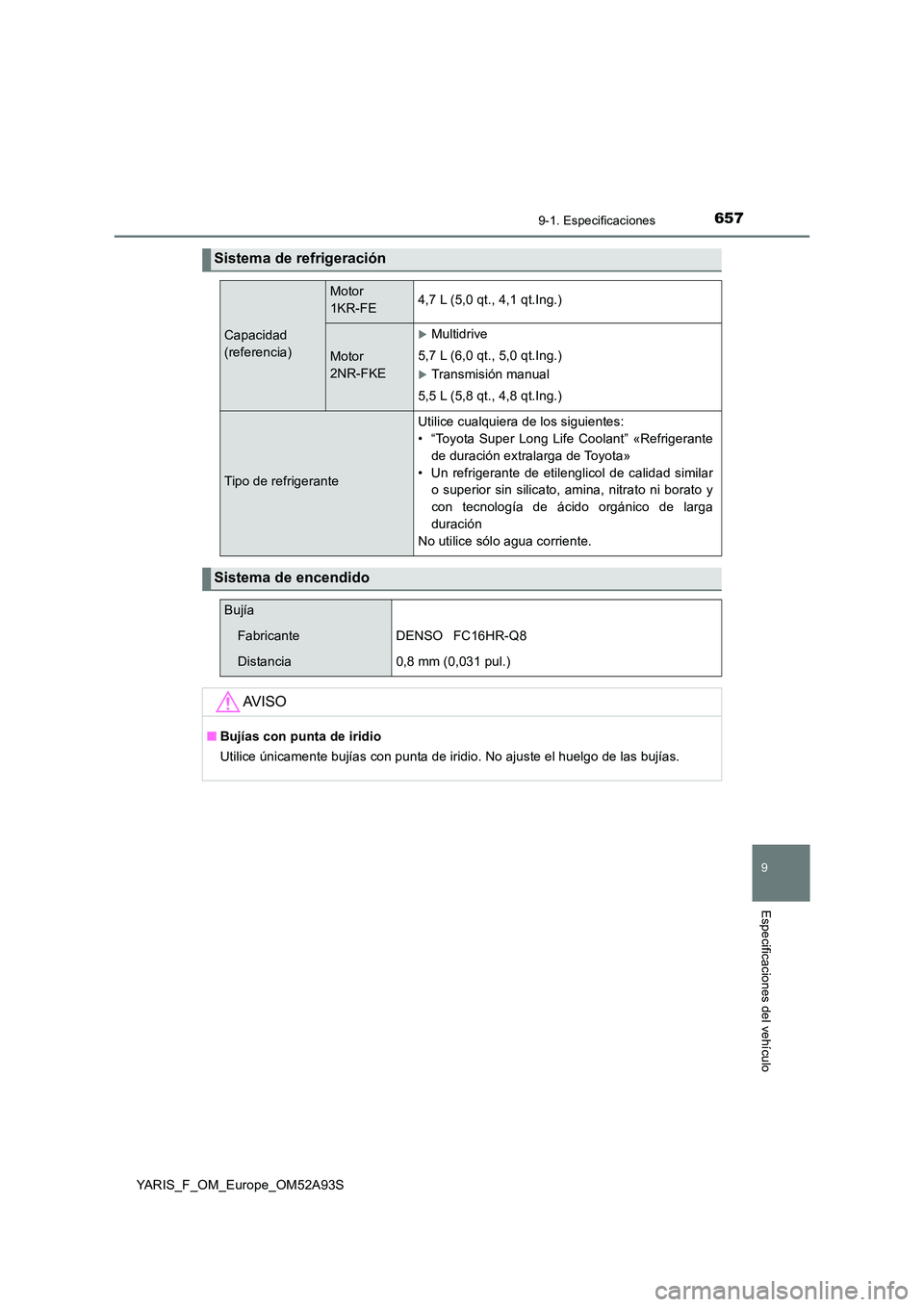

6579-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Sistema de refrigeración
Capacidad
(referencia)
Motor
1KR-FE4,7 L (5,0 qt., 4,1 qt.Ing.)
Motor
2NR-FKE
Multidrive
5,7 L (6,0 qt., 5,0 qt.Ing.)
Transmisión manual
5,5 L (5,8 qt., 4,8 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar
o superior sin silicato, amina, nitrato ni borato y
con tecnología de ácido orgánico de larga
duración
No utilice sólo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO FC16HR-Q8
Distancia0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.

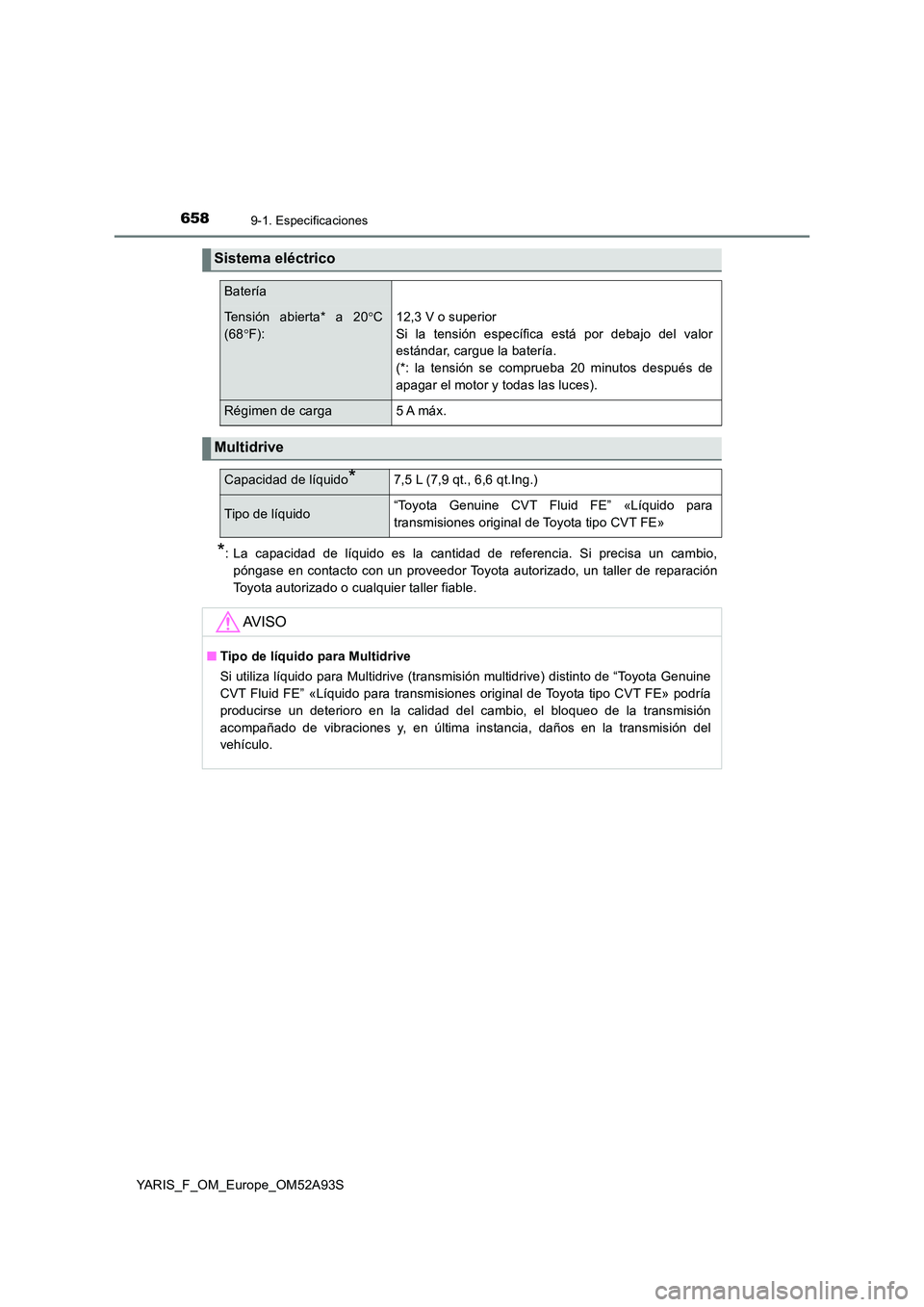

6589-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
*: La capacidad de líquido es la cantidad de referencia. Si precisa un cambio,
póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Sistema eléctrico
Batería
Tensión abierta* a 20 C
(68 F):
12,3 V o superior
Si la tensión específica está por debajo del valor
estándar, cargue la batería.
(*: la tensión se comprueba 20 minutos después de
apagar el motor y todas las luces).
Régimen de carga 5 A máx.
Multidrive
Capacidad de líquido*7,5 L (7,9 qt., 6,6 qt.Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” «Líquido para
transmisiones original de Toyota tipo CVT FE»
AV I S O
■ Tipo de líquido para Multidrive
Si utiliza líquido para Multidrive (transmisión multidrive) distinto de “Toyota Genuine
CVT Fluid FE” «Líquido para transmisiones original de Toyota tipo CVT FE» podría
producirse un deterioro en la calidad del cambio, el bloqueo de la transmisión
acompañado de vibraciones y, en última instancia, daños en la transmisión del
vehículo.

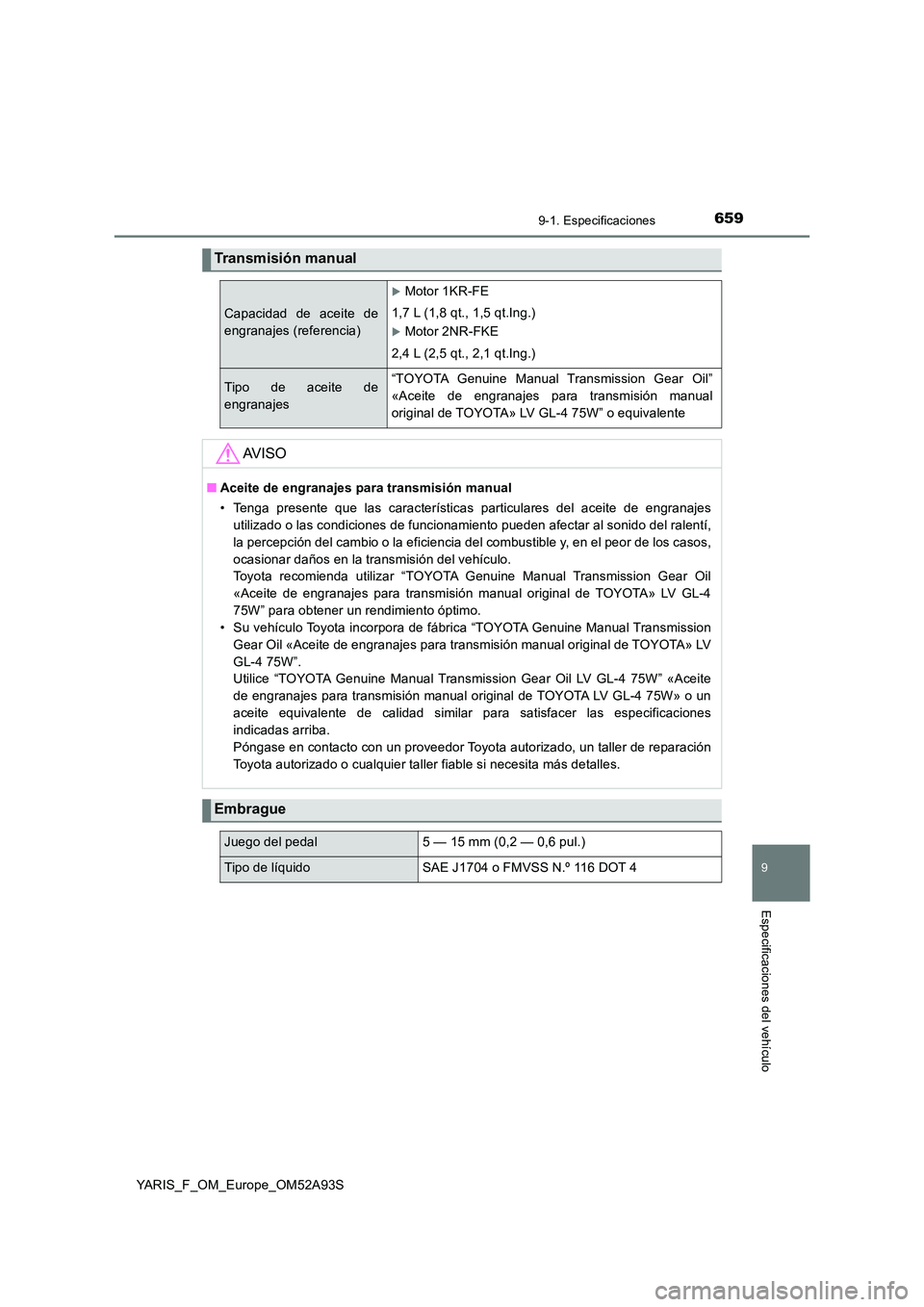

6599-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Transmisión manual
Capacidad de aceite de
engranajes (referencia)
Motor 1KR-FE
1,7 L (1,8 qt., 1,5 qt.Ing.)
Motor 2NR-FKE
2,4 L (2,5 qt., 2,1 qt.Ing.)
Tipo de aceite de
engranajes
“TOYOTA Genuine Manual Transmission Gear Oil”
«Aceite de engranajes para transmisión manual
original de TOYOTA» LV GL-4 75W” o equivalente
AV I S O
■ Aceite de engranajes para transmisión manual
• Tenga presente que las características particulares del aceite de engranajes
utilizado o las condiciones de funcionamiento pueden afectar al sonido del ralentí,
la percepción del cambio o la eficiencia del combustible y, en el peor de los casos,
ocasionar daños en la transmisión del vehículo.
Toyota recomienda utilizar “TOYOTA Genuine Manual Transmission Gear Oil
«Aceite de engranajes para transmisión manual original de TOYOTA» LV GL-4
75W” para obtener un rendimiento óptimo.
• Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission
Gear Oil «Aceite de engranajes para transmisión manual original de TOYOTA» LV
GL-4 75W”.
Utilice “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Aceite
de engranajes para transmisión manual original de TOYOTA LV GL-4 75W» o un
aceite equivalente de calidad similar para satisfacer las especificaciones
indicadas arriba.
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable si necesita más detalles.
Embrague
Juego del pedal5 — 15 mm (0,2 — 0,6 pul.)
Tipo de líquidoSAE J1704 o FMVSS N.º 116 DOT 4

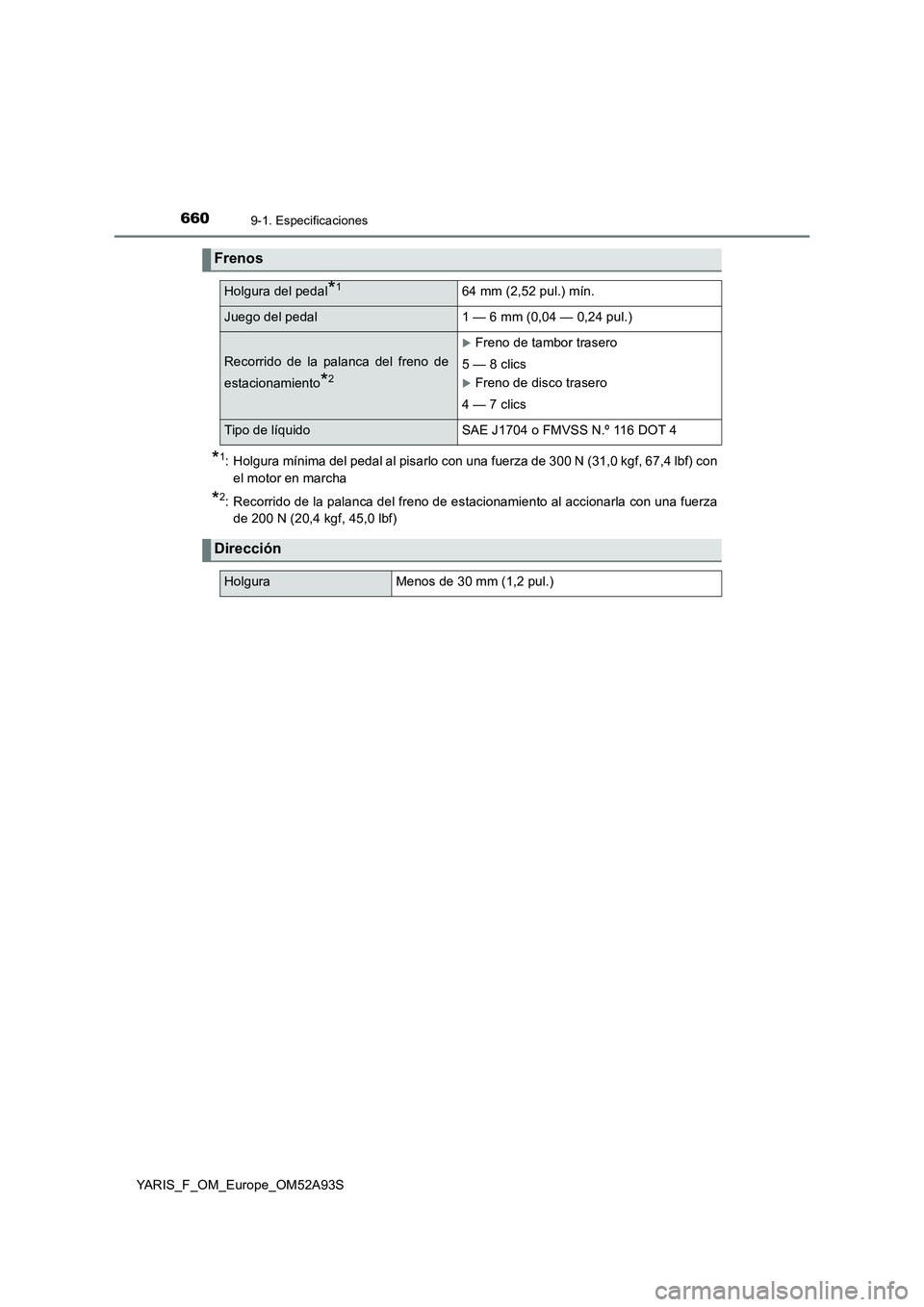

6609-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31,0 kgf, 67,4 lbf) con
el motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 200 N (20,4 kgf, 45,0 lbf)
Frenos
Holgura del pedal*164 mm (2,52 pul.) mín.
Juego del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*2
Freno de tambor trasero
5 — 8 clics
Freno de disco trasero
4 — 7 clics
Tipo de líquidoSAE J1704 o FMVSS N.º 116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)

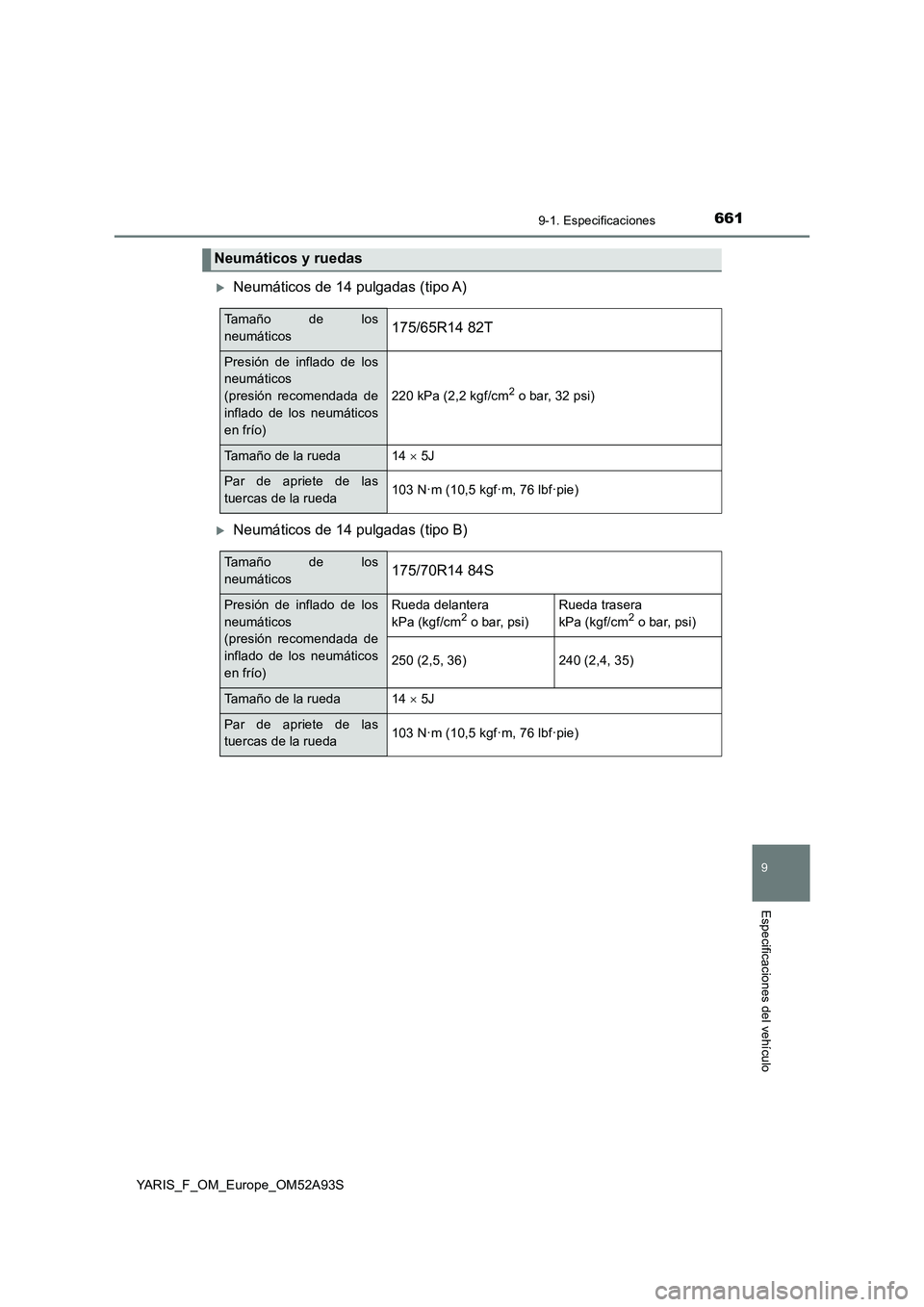

6619-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Neumáticos de 14 pulgadas (tipo A)
Neumáticos de 14 pulgadas (tipo B)
Neumáticos y ruedas
Ta m a ñ o d e l o s
neumáticos175/65R14 82T
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tamaño de la rueda14  5J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
Ta m a ñ o d e l o s
neumáticos175/70R14 84S
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)Rueda delantera
kPa (kgf/cm2 o bar, psi)
Rueda trasera
kPa (kgf/cm2 o bar, psi)
250 (2,5, 36)240 (2,4, 35)
Tamaño de la rueda14  5J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)

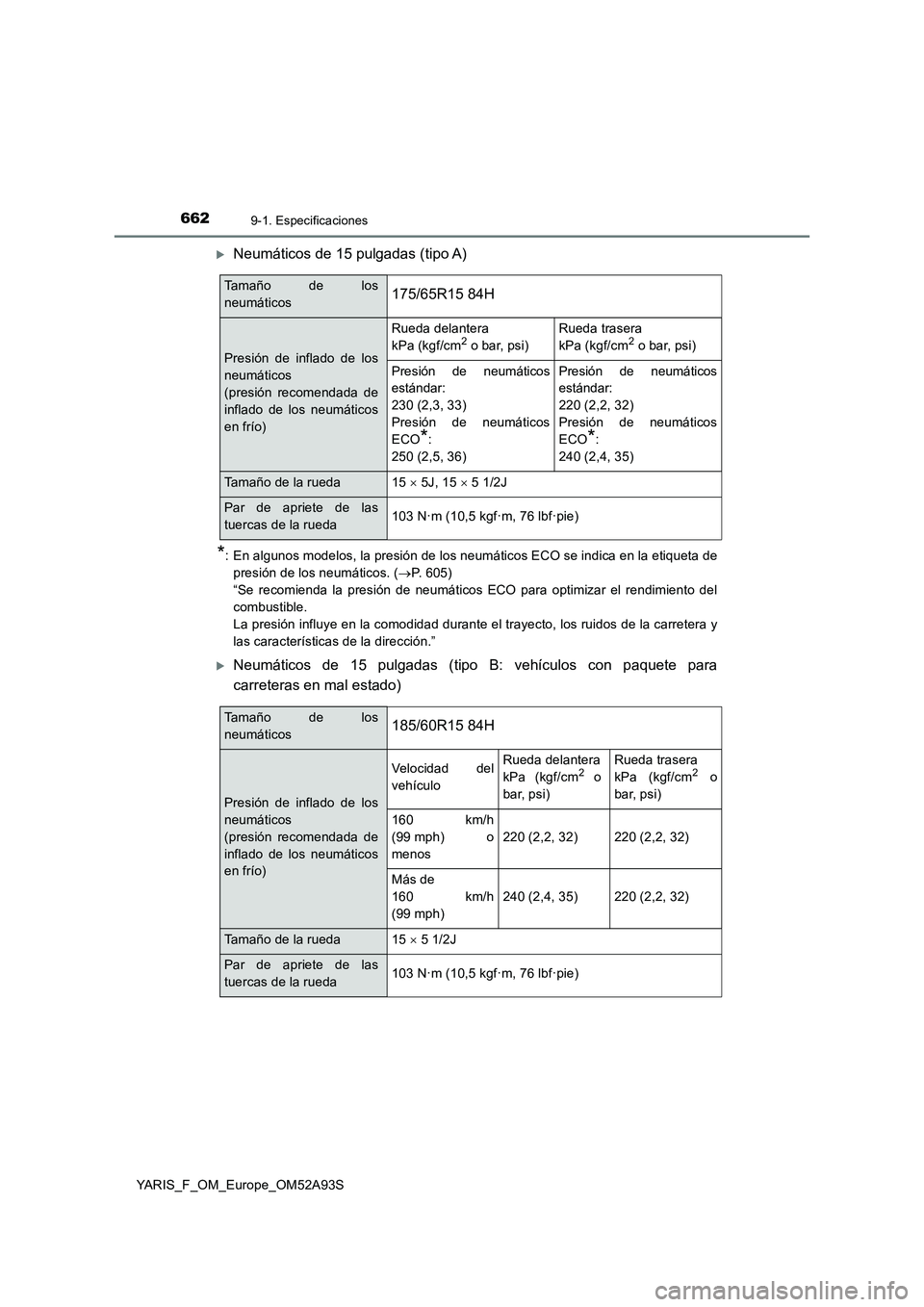

6629-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
Neumáticos de 15 pulgadas (tipo A)
*: En algunos modelos, la presión de los neumáticos ECO se indica en la etiqueta de
presión de los neumáticos. (P. 605)
“Se recomienda la presión de neumáticos ECO para optimizar el rendimiento del
combustible.
La presión influye en la comodidad durante el trayecto, los ruidos de la carretera y
las características de la dirección.”
Neumáticos de 15 pulgadas (tipo B: vehículos con paquete para
carreteras en mal estado)
Ta m a ñ o d e l o s
neumáticos175/65R15 84H
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Rueda delantera
kPa (kgf/cm2 o bar, psi)
Rueda trasera
kPa (kgf/cm2 o bar, psi)
Presión de neumáticos
estándar:
230 (2,3, 33)
Presión de neumáticos
ECO
*:
250 (2,5, 36)
Presión de neumáticos
estándar:
220 (2,2, 32)
Presión de neumáticos
ECO
*:
240 (2,4, 35)
Tamaño de la rueda15  5J, 15  5 1/2J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
Ta m a ñ o d e l o s
neumáticos185/60R15 84H
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Velocidad del
vehículoRueda delantera
kPa (kgf/cm2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
160 km/h
(99 mph) o
menos
220 (2,2, 32)220 (2,2, 32)
Más de
160 km/h
(99 mph)
240 (2,4, 35)220 (2,2, 32)
Tamaño de la rueda15  5 1/2J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)

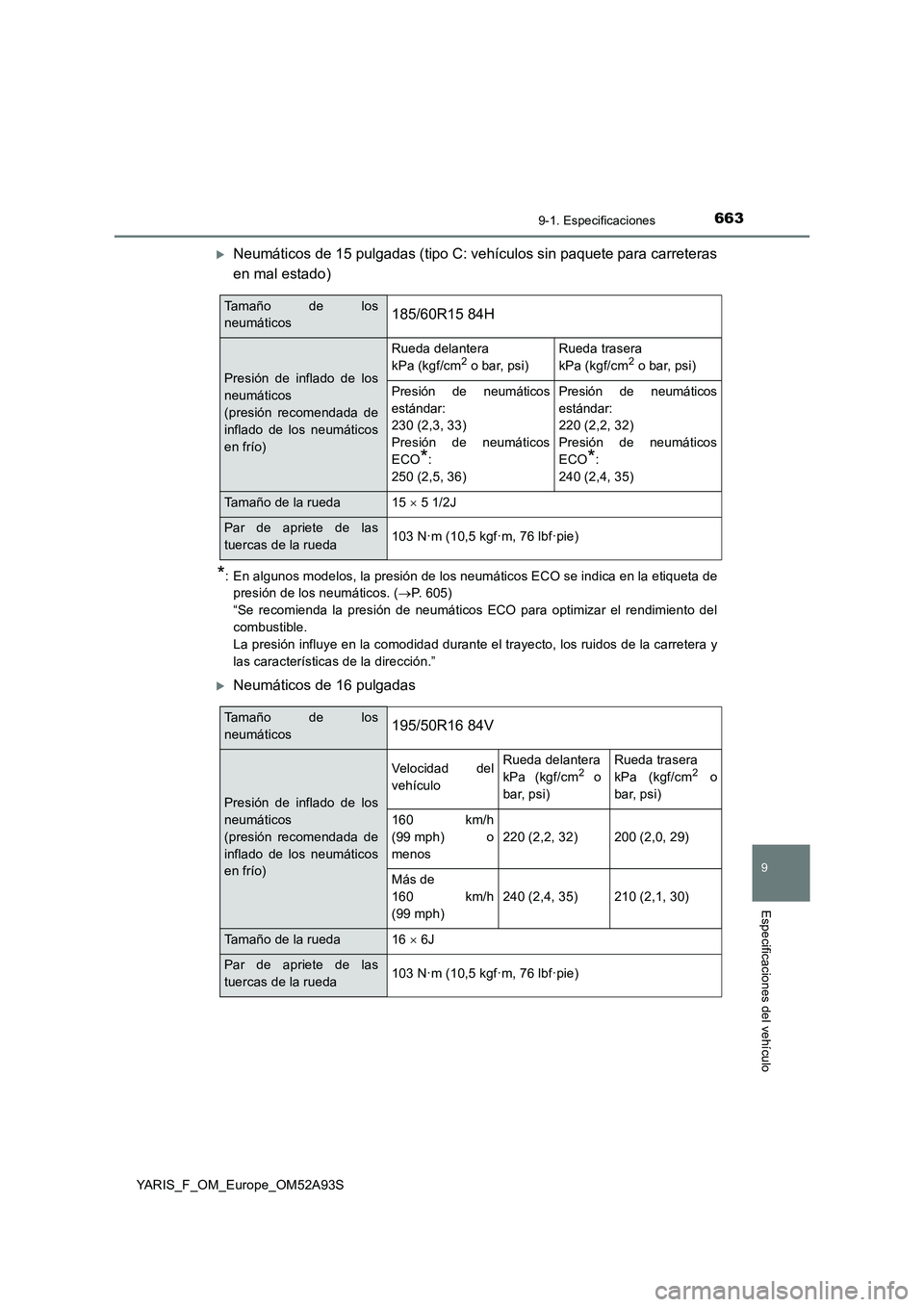

6639-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Neumáticos de 15 pulgadas (tipo C: vehículos sin paquete para carreteras
en mal estado)
*: En algunos modelos, la presión de los neumáticos ECO se indica en la etiqueta de
presión de los neumáticos. (P. 605)
“Se recomienda la presión de neumáticos ECO para optimizar el rendimiento del
combustible.
La presión influye en la comodidad durante el trayecto, los ruidos de la carretera y
las características de la dirección.”
Neumáticos de 16 pulgadas
Ta m a ñ o d e l o s
neumáticos185/60R15 84H
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Rueda delantera
kPa (kgf/cm2 o bar, psi)
Rueda trasera
kPa (kgf/cm2 o bar, psi)
Presión de neumáticos
estándar:
230 (2,3, 33)
Presión de neumáticos
ECO
*:
250 (2,5, 36)
Presión de neumáticos
estándar:
220 (2,2, 32)
Presión de neumáticos
ECO
*:
240 (2,4, 35)
Tamaño de la rueda15  5 1/2J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
Ta m a ñ o d e l o s
neumáticos195/50R16 84V
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Velocidad del
vehículoRueda delantera
kPa (kgf/cm2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
160 km/h
(99 mph) o
menos
220 (2,2, 32)200 (2,0, 29)
Más de
160 km/h
(99 mph)
240 (2,4, 35)210 (2,1, 30)
Tamaño de la rueda16  6J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)

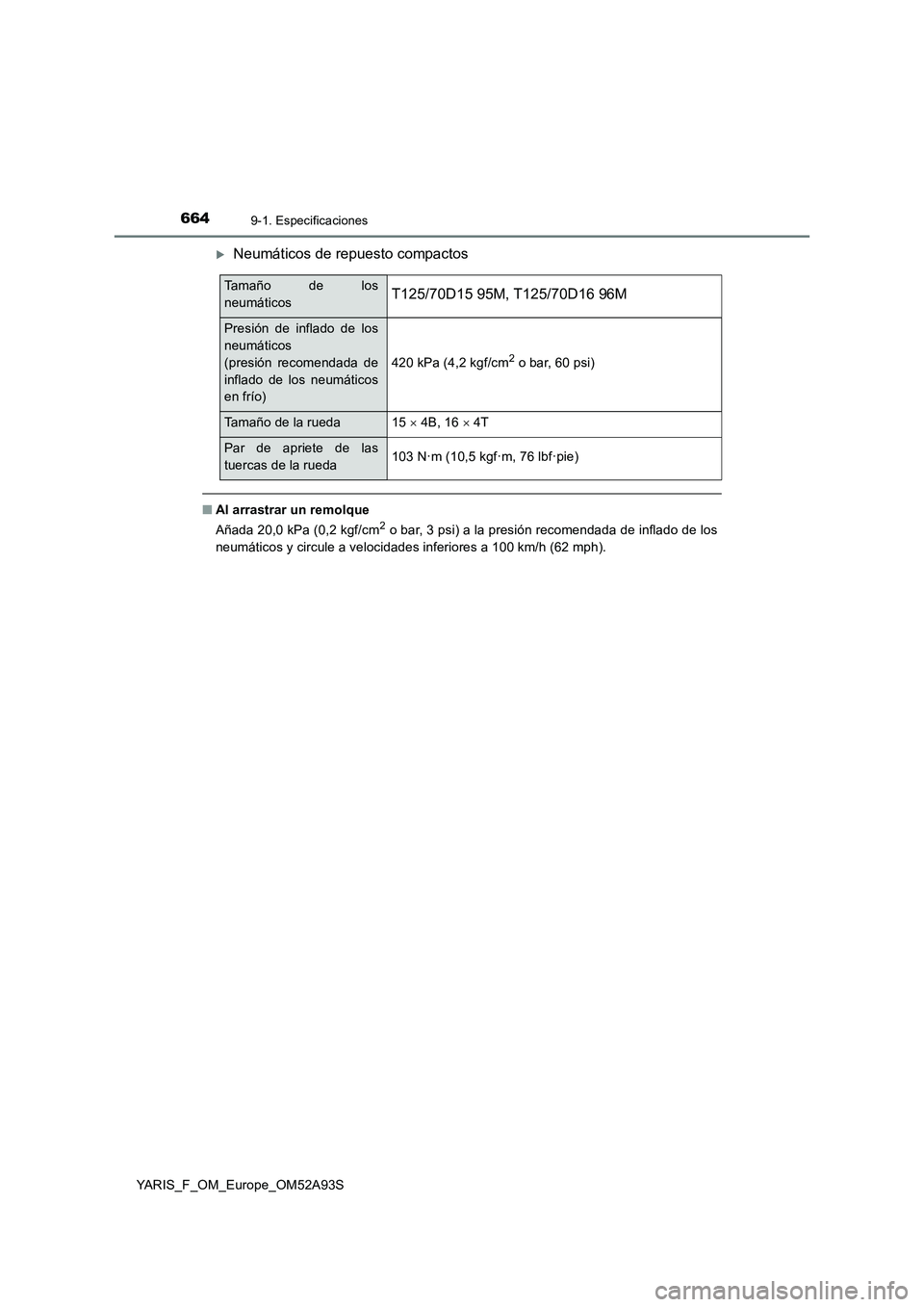

6649-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
Neumáticos de repuesto compactos
■Al arrastrar un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión recomendada de inflado de los
neumáticos y circule a velocidades inferiores a 100 km/h (62 mph).
Ta m a ñ o d e l o s
neumáticosT125/70D15 95M, T125/70D16 96M
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda15  4B, 16  4T
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
